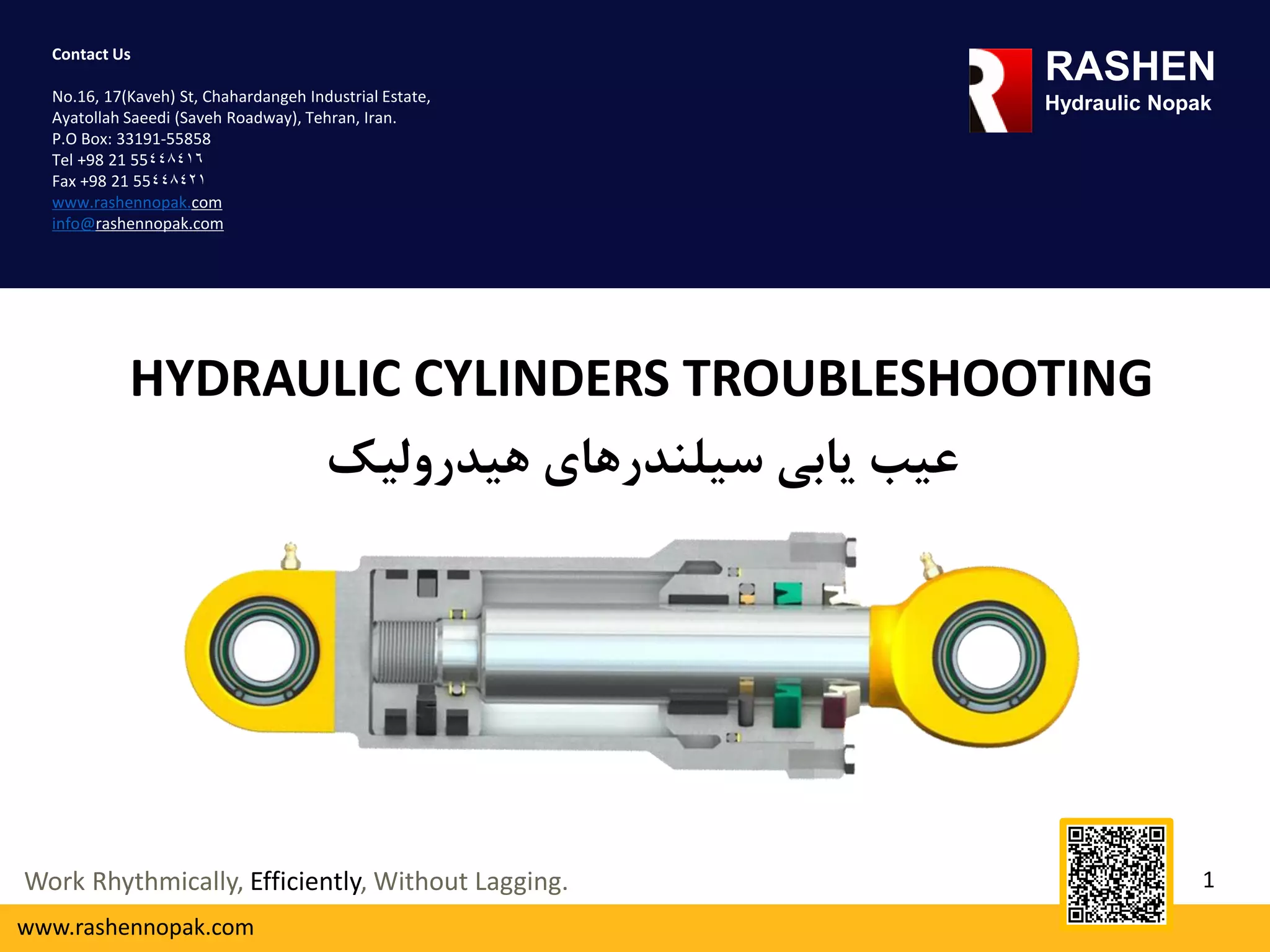

1. HYDRAULIC CYLINDERS TROUBLESHOOTING
‫هیدرولیک‬ ‫سیلندرهای‬ ‫یابی‬ ‫عیب‬
RASHEN
Hydraulic Nopak
Work Rhythmically, Efficiently, Without Lagging. 1
Contact Us
No.16, 17(Kaveh) St, Chahardangeh Industrial Estate,
Ayatollah Saeedi (Saveh Roadway), Tehran, Iran.
P.O Box: 33191-55858
Tel +98 21 55448416
Fax +98 21 55448421
www.rashennopak.com
info@rashennopak.com
www.rashennopak.com

2. 2
RASHEN
Hydraulic Nopak

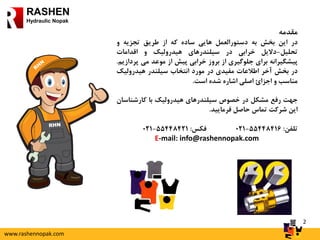

‫مقدمه‬
‫در‬‫این‬‫بخش‬‫به‬‫دستورالعمل‬‫هایی‬‫ساده‬‫که‬‫از‬‫طریق‬‫تجزیه‬‫و‬
‫تحلیل‬-‫دالیل‬‫خرابی‬‫در‬‫سیلندرهای‬‫هیدرولیک‬‫و‬‫اقدامات‬
‫پیشگیرانه‬‫برای‬‫جلوگیری‬‫از‬‫بروز‬‫خرابی‬‫پیش‬‫از‬‫موعد‬‫می‬‫پ‬‫ردازیم‬.
‫در‬‫بخش‬‫آخر‬‫اطالعات‬‫مفیدی‬‫در‬‫مورد‬‫انتخاب‬‫سیلندر‬‫هیدرولیک‬
‫مناسب‬‫و‬‫اجزائ‬‫اصلی‬‫اشاره‬‫شده‬‫است‬.
‫جهت‬‫رفع‬‫مشکل‬‫در‬‫خصوص‬‫سیلندرهای‬‫هیدرولیک‬‫با‬‫کارشناس‬‫ان‬
‫این‬‫شرکت‬‫تماس‬‫حاصل‬‫فرمایید‬.
‫تلفن‬:55448416-021‫فکس‬:55448421-021
E-mail: info@rashennopak.com
www.rashennopak.com

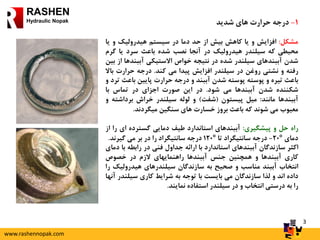

3. 3
RASHEN
Hydraulic Nopak 1-‫درجه‬‫حرارت‬‫های‬‫شدید‬
‫مشکل‬:‫افزایش‬‫و‬‫یا‬‫کاهش‬‫بیش‬‫از‬‫حد‬‫دما‬‫در‬‫سیستم‬‫هیدرولیک‬‫و‬‫ی‬‫ا‬
‫محیطی‬‫که‬‫سیلندر‬‫هیدرولیک‬‫در‬‫آنجا‬‫نصب‬‫شده‬‫باعث‬‫سرد‬‫یا‬‫گر‬‫م‬
‫شدن‬‫آببندهای‬‫سیلندر‬‫شده‬‫در‬‫نتیجه‬‫خواص‬‫االستیکی‬‫آببنده‬‫ا‬‫از‬‫بین‬
‫رفته‬‫و‬‫نشتی‬‫روغن‬‫در‬‫سیلندر‬‫افزایش‬‫پیدا‬‫می‬‫کند‬.‫درجه‬‫حرارت‬‫باال‬
‫باعث‬‫تیره‬‫و‬‫پوسته‬‫پوسته‬‫شدن‬‫آببند‬‫و‬‫درجه‬‫حرارت‬‫پایین‬‫باع‬‫ث‬‫ترد‬‫و‬
‫شکننده‬‫شدن‬‫آببندها‬‫می‬‫شود‬.‫در‬‫این‬‫صورت‬‫اجزای‬‫در‬‫تماس‬‫با‬
‫آببندها‬‫مانند‬:‫میل‬‫پیستون‬(‫شفت‬)‫و‬‫لوله‬‫سیلندر‬‫خراش‬‫برداش‬‫ته‬‫و‬
‫معیوب‬‫می‬‫شوند‬‫که‬‫باعث‬‫بروز‬‫خسارت‬‫های‬‫سنگین‬‫میگردند‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫آببندهای‬‫استاندارد‬‫طیف‬‫دمایی‬‫گسترده‬‫ای‬‫ر‬‫ا‬‫از‬
‫دمای‬°20-‫درجه‬‫سانتیگراد‬‫تا‬°120‫درجه‬‫سانتیگراد‬‫را‬‫در‬‫بر‬‫می‬‫گیرند‬.
‫اکثر‬‫سازندگان‬‫آببندهای‬‫استاندارد‬‫با‬‫ارائه‬‫جداول‬‫فنی‬‫در‬‫رابطه‬‫ب‬‫ا‬‫دمای‬
‫کاری‬‫آببندها‬‫و‬‫همچنین‬‫جنس‬‫آببندها‬‫راهنمایهای‬‫الزم‬‫در‬‫خصوص‬
‫انتخاب‬‫آببند‬‫مناسب‬‫و‬‫صحیح‬‫به‬‫سازندگان‬‫سیلندرهای‬‫هیدرولی‬‫ک‬‫را‬
‫داده‬‫اند‬‫و‬‫لذا‬‫سازندگان‬‫می‬‫بایست‬‫با‬‫توجه‬‫به‬‫شرایط‬‫کاری‬‫سیلن‬‫در‬‫آنها‬
‫را‬‫به‬‫درستی‬‫انتخاب‬‫و‬‫در‬‫سیلندر‬‫استفاده‬‫نمایند‬.
www.rashennopak.com

4. 4
RASHEN
Hydraulic Nopak 2-‫آلودگی‬‫سیال‬‫هیدرولیک‬
‫مشکل‬:‫آلودگی‬‫سیاالت‬‫هیدرولیک‬‫یکی‬‫از‬‫عوامل‬‫اصلی‬‫نشتی‬‫در‬‫آببندها‬‫می‬‫باشند‬.‫ذرات‬‫آلود‬‫ه‬‫باعث‬
‫سایش‬‫و‬‫ایجاد‬‫خراش‬‫در‬‫آببندها‬‫شده‬‫که‬‫عالئم‬‫آن‬‫در‬‫آببندها‬–‫میله‬‫پیستون‬–‫بدنه‬‫داخلی‬‫سی‬‫لندر‬‫و‬
‫سطوح‬‫درگیر‬‫با‬‫سیال‬‫مشهود‬‫است‬.‫سایش‬‫سطحی‬‫و‬‫خراش‬‫ها‬‫باعث‬‫بروز‬‫نشتی‬‫شده‬‫و‬‫در‬‫عملکرد‬
‫سیلندر‬‫تاثیر‬‫می‬‫گذارند‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫استفاده‬‫از‬‫یک‬‫مدار‬‫هیدرولیک‬‫مناسب‬‫که‬‫مجهز‬‫به‬‫فیلتر‬(‫حداقل‬25‫میکرون‬)‫و‬‫یا‬
‫یک‬‫کالس‬‫پایین‬‫تر‬‫از‬‫استاندارد‬ISO 19/18/15‫باشد‬(‫به‬‫استاندارد‬ISO 4406‫مراجعه‬‫گردد‬).‫و‬
‫همچنین‬‫می‬‫بایست‬‫سیال‬‫داخل‬‫سیلندر‬‫هیدرولیک‬‫در‬‫مدار‬‫سیرکوالسیون‬‫هیدرولیک‬‫گردش‬‫و‬‫ج‬‫ریان‬
‫داشته‬‫باشد‬.
www.rashennopak.com

5. 5
RASHEN

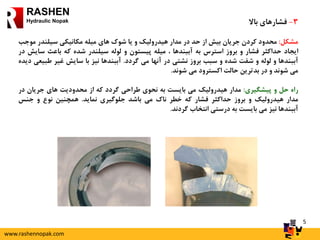

Hydraulic Nopak 3-‫فشارهای‬‫باال‬
‫مشکل‬:‫محدود‬‫کردن‬‫جریان‬‫بیش‬‫از‬‫حد‬‫در‬‫مدار‬‫هیدرولیک‬‫و‬‫یا‬‫شوک‬‫های‬‫میله‬‫مکانیکی‬‫سیلندر‬‫م‬‫وجب‬
‫ایجاد‬‫حداکثر‬‫فشار‬‫و‬‫بروز‬‫استرس‬‫به‬‫آببندها‬،‫میله‬‫پیستون‬‫و‬‫لوله‬‫سیلندر‬‫شده‬‫که‬‫باعث‬‫س‬‫ایش‬‫در‬
‫آببندها‬‫و‬‫لوله‬‫و‬‫شفت‬‫شده‬‫و‬‫سبب‬‫بروز‬‫نشتی‬‫در‬‫آنها‬‫می‬‫گردد‬.‫آببندها‬‫نیز‬‫با‬‫سایش‬‫غیر‬‫طب‬‫یعی‬‫دیده‬
‫می‬‫شوند‬‫و‬‫در‬‫بدترین‬‫حالت‬‫اکسترود‬‫می‬‫شوند‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫مدار‬‫هیدرولیک‬‫می‬‫بایست‬‫به‬‫نحوی‬‫طراحی‬‫گردد‬‫که‬‫از‬‫محدودیت‬‫های‬‫جریان‬‫در‬
‫مدار‬‫هیدرولیک‬‫و‬‫بروز‬‫حداکثر‬‫فشار‬‫که‬‫خطر‬‫ناک‬‫می‬‫باشد‬‫جلوگیری‬‫نماید‬.‫همچنین‬‫نوع‬‫و‬‫جنس‬
‫آببندها‬‫نیز‬‫می‬‫بایست‬‫به‬‫درستی‬‫انتخاب‬‫گردند‬.
www.rashennopak.com

6. 6
RASHEN

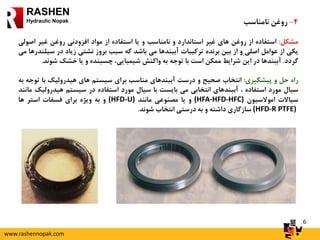

Hydraulic Nopak 4-‫روغن‬‫نامناسب‬
‫مشکل‬:‫استفاده‬‫از‬‫روغن‬‫های‬‫غیر‬‫استاندارد‬‫و‬‫نامناسب‬‫و‬‫یا‬‫استفاده‬‫از‬‫مواد‬‫افزودنی‬‫روغن‬‫غیر‬‫اصو‬‫لی‬
‫یکی‬‫از‬‫عوامل‬‫اصلی‬‫و‬‫از‬‫بین‬‫برنده‬‫ترکیبات‬‫آببندها‬‫می‬‫باشد‬‫که‬‫سبب‬‫بروز‬‫نشتی‬‫زیاد‬‫در‬‫س‬‫یلندرها‬‫می‬
‫گردد‬.‫آببندها‬‫در‬‫این‬‫شرایط‬‫ممکن‬‫است‬‫با‬‫توجه‬‫به‬‫واکنش‬،‫شیمیایی‬‫چسبنده‬‫و‬‫یا‬‫خشک‬‫شون‬‫د‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫انتخاب‬‫صحیح‬‫و‬‫درست‬‫آببندهای‬‫مناسب‬‫برای‬‫سیستم‬‫های‬‫هیدرولیک‬‫با‬‫ت‬‫وجه‬‫به‬
‫سیال‬‫مورد‬‫استفاده‬،‫آببندهای‬‫انتخابی‬‫می‬‫بایست‬‫با‬‫سیال‬‫مورد‬‫استفاده‬‫در‬‫سیستم‬‫هیدرول‬‫یک‬‫مانند‬
‫سیاالت‬‫اموالسیون‬(HFA-HFD-HFC)‫و‬‫یا‬‫مصنوعی‬‫مانند‬(HFD-U)‫و‬‫به‬‫ویژه‬‫برای‬‫فسفات‬‫استر‬‫ها‬
(HFD-R PTFE)‫سازگاری‬‫داشته‬‫و‬‫به‬‫درستی‬‫انتخاب‬‫شوند‬.
www.rashennopak.com

7. 7
RASHEN

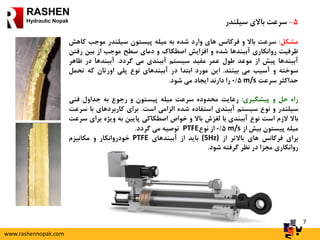

Hydraulic Nopak 5-‫سرعت‬‫باالی‬‫سیلندر‬
‫مشکل‬:‫سرعت‬‫باال‬‫و‬‫فرکانس‬‫های‬‫وارد‬‫شده‬‫به‬‫میله‬‫پیستون‬‫سیلندر‬‫موجب‬‫ک‬‫اهش‬
‫ظرفیت‬‫روانکاری‬‫آببندها‬‫شده‬‫و‬‫افزایش‬‫اصطکاک‬‫و‬‫دمای‬‫سطح‬‫موجب‬‫از‬‫بین‬‫رف‬‫تن‬
‫آببندها‬‫پیش‬‫از‬‫موعد‬‫طول‬‫عمر‬‫مفید‬‫سیستم‬‫آببندی‬‫می‬‫گردد‬.‫آببندها‬‫در‬‫ظا‬‫هر‬
‫سوخته‬‫و‬‫آسیب‬‫می‬‫بینند‬.‫این‬‫مورد‬‫ابتدا‬‫در‬‫آببندهای‬‫نوع‬‫پلی‬‫اورتان‬‫که‬‫تح‬‫مل‬
‫حداکثر‬‫سرعت‬m/s0/5‫را‬‫دارند‬‫ایجاد‬‫می‬‫شود‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫رعایت‬‫محدوده‬‫سرعت‬‫میله‬‫پیستون‬‫و‬‫رجوع‬‫به‬‫جداول‬‫فنی‬
‫سیلندر‬‫و‬‫نوع‬‫سیستم‬‫آببندی‬‫استفاده‬‫شده‬‫الزامی‬‫است‬.‫برای‬‫کاربردهای‬‫با‬‫سرعت‬
‫باال‬‫الزم‬‫است‬‫نوع‬‫آببندی‬‫با‬‫لغزش‬‫باال‬‫و‬‫خواص‬‫اصطکاکی‬‫پایین‬‫به‬‫ویژه‬‫بر‬‫ای‬‫سرعت‬
‫میله‬‫پیستون‬‫بیش‬‫از‬m/s0/5‫از‬‫نوع‬PTFE‫توصیه‬‫می‬‫گردد‬.
‫برای‬‫فرکانس‬‫های‬‫باالتر‬‫از‬(5Hz)‫باید‬‫از‬‫آببندهای‬PTFE‫خودروانکار‬‫و‬‫مکانیزم‬
‫روانکاری‬‫مجزا‬‫در‬‫نظر‬‫گرفته‬‫شود‬.
www.rashennopak.com

8. 8
RASHEN

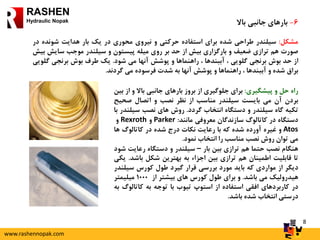

Hydraulic Nopak 6-‫بارهای‬‫جانبی‬‫باال‬
‫مشکل‬:‫سیلندر‬‫طراحی‬‫شده‬‫برای‬‫استفاده‬‫حرکتی‬‫و‬‫نیروی‬‫محوری‬‫در‬‫یک‬‫بار‬‫هدایت‬‫شونده‬‫د‬‫ر‬
‫صورت‬‫هم‬‫ترازی‬‫ضعیف‬‫و‬‫بارگزاری‬‫بیش‬‫از‬‫حد‬‫بر‬‫روی‬‫میله‬‫پیستون‬‫و‬‫سیلندر‬‫موجب‬‫سایش‬‫بیش‬
‫از‬‫حد‬‫بوش‬‫برنجی‬‫گلویی‬،‫آببندها‬،‫راهنماها‬‫و‬‫پوشش‬‫آنها‬‫می‬‫شود‬.‫یک‬‫طرف‬‫بوش‬‫برنجی‬‫گ‬‫لویی‬
‫براق‬‫شده‬‫و‬‫آببندها‬،‫راهنماها‬‫و‬‫پوشش‬‫آنها‬‫به‬‫شدت‬‫فرسوده‬‫می‬‫گردند‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫برای‬‫جلوگیری‬‫از‬‫بروز‬‫بارهای‬‫جانبی‬‫باال‬‫و‬‫از‬‫بین‬
‫بردن‬‫آن‬‫می‬‫بایست‬‫سیلندر‬‫مناسب‬‫از‬‫نظر‬‫نصب‬‫و‬‫اتصال‬‫صحی‬‫ح‬
‫تکیه‬‫گاه‬‫سیلندر‬‫و‬‫دستگاه‬‫انتخاب‬‫گردد‬.‫روش‬‫های‬‫نصب‬‫سی‬‫لندر‬‫با‬
‫دستگاه‬‫در‬‫کاتالوگ‬‫سازندگان‬‫معروفی‬‫مانند‬:Parker‫و‬Rexroth‫و‬
Atos‫و‬‫غیره‬‫آورده‬‫شده‬‫که‬‫با‬‫رعایت‬‫نکات‬‫درج‬‫شده‬‫در‬‫کاتالوگ‬‫ه‬‫ا‬
‫می‬‫توان‬‫روش‬‫نصب‬‫مناسب‬‫را‬‫انتخاب‬‫نمود‬.
‫هنگام‬‫نصب‬‫حتما‬‫هم‬‫ترازی‬‫بین‬‫بار‬–‫سیلندر‬‫و‬‫دستگاه‬‫رعایت‬‫شود‬
‫تا‬‫قابلیت‬‫اطمینان‬‫هم‬‫ترازی‬‫بین‬‫اجزاء‬‫به‬‫بهترین‬‫شکل‬‫باش‬‫د‬.‫یکی‬
‫دیگر‬‫از‬‫مواردی‬‫که‬‫باید‬‫مورد‬‫بررسی‬‫قرار‬‫گیرد‬‫طول‬‫کورس‬‫سیل‬‫ندر‬
‫هیدرولیک‬‫می‬‫باشد‬.‫و‬‫برای‬‫طول‬‫کورس‬‫های‬‫بیشتر‬‫از‬1000‫میلیمتر‬
‫در‬‫کاربردهای‬‫افقی‬‫استفاده‬‫از‬‫استوپ‬‫تیوب‬‫با‬‫توجه‬‫به‬‫کاتال‬‫وگ‬‫به‬
‫درستی‬‫انتخاب‬‫شده‬‫باشد‬.
www.rashennopak.com

9. 9
RASHEN

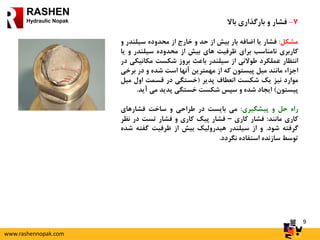

Hydraulic Nopak 7-‫فشار‬‫و‬‫بارگذاری‬‫باال‬
‫مشکل‬:‫فشار‬‫یا‬‫اضافه‬‫بار‬‫بیش‬‫از‬‫حد‬‫و‬‫خارج‬‫از‬‫محدوده‬‫سیلند‬‫ر‬‫و‬
‫کاربری‬‫نامناسب‬‫برای‬‫ظرفیت‬‫های‬‫بیش‬‫از‬‫محدوده‬‫سیلندر‬‫و‬‫یا‬
‫انتظار‬‫عملکرد‬‫طوالنی‬‫از‬‫سیلندر‬‫باعث‬‫بروز‬‫شکست‬‫مکانی‬‫کی‬‫در‬
‫اجزاء‬‫مانند‬‫میل‬‫پیستون‬‫که‬‫از‬‫مهمترین‬‫آنها‬‫است‬‫شده‬‫و‬‫در‬‫ب‬‫رخی‬
‫موارد‬‫نیز‬‫یک‬‫شکست‬‫انعطاف‬‫پدیر‬(‫خستگی‬‫در‬‫قسمت‬‫اول‬‫م‬‫یل‬
‫پیستون‬)‫ایجاد‬‫شده‬‫و‬‫سپس‬‫شکست‬‫خستگی‬‫پدید‬‫می‬‫آید‬.
‫راه‬‫حل‬‫و‬‫پیشگیری‬:‫می‬‫بایست‬‫در‬‫طراحی‬‫و‬‫ساخت‬‫فشارهای‬
‫کاری‬‫مانند‬:‫فشار‬‫کاری‬–‫فشار‬‫پیک‬‫کاری‬‫و‬‫فشار‬‫تست‬‫در‬‫ن‬‫ظر‬
‫گرفته‬‫شود‬.‫و‬‫از‬‫سیلندر‬‫هیدرولیک‬‫بیش‬‫از‬‫ظرفیت‬‫گفته‬‫ش‬‫ده‬
‫توسط‬‫سازنده‬‫استفاده‬‫نگردد‬.
www.rashennopak.com
