Hpc per l'industria 4.0

Il documento discute l'uso dell'high-performance computing (HPC) nell'Industria 4.0, evidenziando le architetture hardware e le tecniche di programmazione come OpenMP per ottimizzare le prestazioni. Viene analizzata l'importanza della legge di Moore e della legge di Dennard, così come le sfide associate all'ottimizzazione delle operazioni su database e alla gestione delle risorse di calcolo. Inoltre, il documento affronta i paradigmi di parallelizzazione e i rischi associati alla distribuzione del carico di lavoro nei sistemi HPC.

Embed presentation

1 / 113
2 / 113
3 / 113
4 / 113
5 / 113
6 / 113
7 / 113
8 / 113
9 / 113
10 / 113
11 / 113
12 / 113
13 / 113
14 / 113
15 / 113
16 / 113
17 / 113
18 / 113
19 / 113
20 / 113
21 / 113
22 / 113
23 / 113
24 / 113
25 / 113
26 / 113
27 / 113
28 / 113
29 / 113
30 / 113
31 / 113
32 / 113
33 / 113
34 / 113
35 / 113
36 / 113
37 / 113
38 / 113
39 / 113
40 / 113
41 / 113
42 / 113
43 / 113
44 / 113
45 / 113
46 / 113
47 / 113
48 / 113
49 / 113
50 / 113
51 / 113
52 / 113
53 / 113
54 / 113
55 / 113
56 / 113
57 / 113
58 / 113
59 / 113
60 / 113
61 / 113
62 / 113
63 / 113
64 / 113
65 / 113
66 / 113
67 / 113
68 / 113
69 / 113
70 / 113
71 / 113
72 / 113
73 / 113
74 / 113
75 / 113
76 / 113
77 / 113
78 / 113
79 / 113
80 / 113
81 / 113
82 / 113
83 / 113
84 / 113
85 / 113
86 / 113
87 / 113
88 / 113
89 / 113
90 / 113
91 / 113
92 / 113
93 / 113
94 / 113
95 / 113
96 / 113
97 / 113
98 / 113
99 / 113
100 / 113
101 / 113
102 / 113
103 / 113
104 / 113
105 / 113
106 / 113
107 / 113
108 / 113
109 / 113
110 / 113
111 / 113
112 / 113
113 / 113
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 HPC per l’industria 4.0 Design e tecniche per sviluppo software HP eric.pascolo@cineca.it HPC User Support Group - CINECA
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 2
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 3

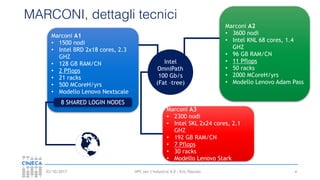

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 MARCONI, dettagli tecnici 4 Marconi A1 • 1500 nodi • Intel BRD 2x18 cores, 2.3 GHZ • 128 GB RAM/CN • 2 Pflops • 21 racks • 500 MCoreH/yrs • Modello Lenovo Nextscale Marconi A2 • 3600 nodi • Intel KNL 68 cores, 1.4 GHZ • 96 GB RAM/CN • 11 Pflops • 50 racks • 2000 MCoreH/yrs • Modello Lenovo Adam Pass Marconi A3 • 2300 nodi • Intel SKL 2x24 cores, 2.1 GHZ • 192 GB RAM/CN • 7 Pflops • 30 racks • Modello Lenovo Stark Intel OmniPath 100 Gb/s (Fat –tree) 8 SHARED LOGIN NODES

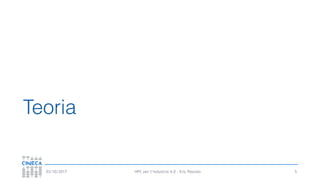

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Teoria 5

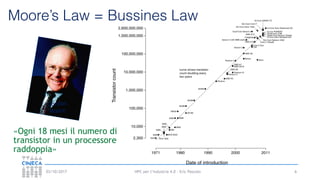

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Moore’s Law = Bussines Law «Ogni 18 mesi il numero di transistor in un processore raddoppia» 6 Gordon Moore

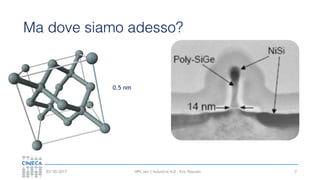

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Ma dove siamo adesso? 7 0.5 nm
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Purtroppo è arrivato Dennard… 8 Robert Dennard Gordon Moore

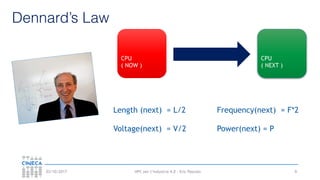

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Dennard’s Law 9 Length (next) = L/2 Voltage(next) = V/2 Frequency(next) = F*2 Power(next) = P CPU ( NOW ) CPU ( NEXT )

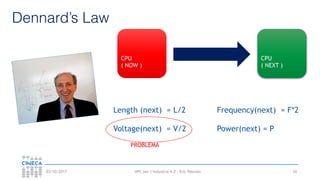

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 10 PROBLEMA Length (next) = L/2 Voltage(next) = V/2 Frequency(next) = F*2 Power(next) = P Dennard’s Law CPU ( NOW ) CPU ( NEXT )

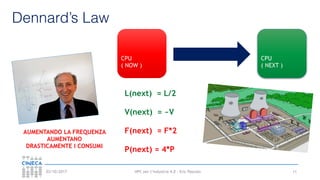

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 11 L(next) = L/2 V(next) = ~V F(next) = F*2 P(next) = 4*P AUMENTANDO LA FREQUENZA AUMENTANO DRASTICAMENTE I CONSUMI Dennard’s Law CPU ( NOW ) CPU ( NEXT )

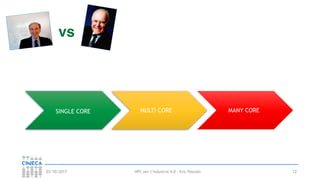

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 vs SINGLE CORE MULTI CORE MANY CORE 12

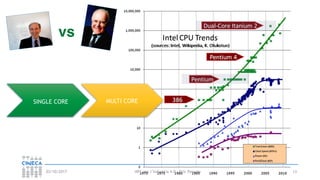

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 13 SINGLE CORE MULTI CORE vs

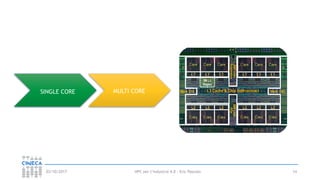

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 14 SINGLE CORE MULTI CORE

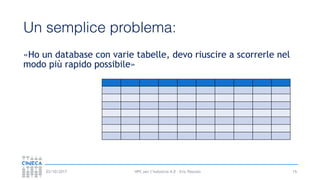

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Un semplice problema: «Ho un database con varie tabelle, devo riuscire a scorrerle nel modo più rapido possibile» 15

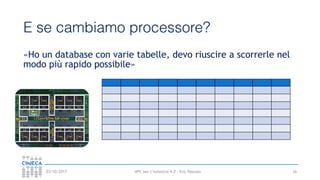

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 E se cambiamo processore? «Ho un database con varie tabelle, devo riuscire a scorrerle nel modo più rapido possibile» 16

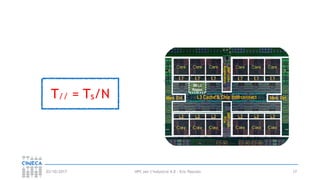

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 17 T// = Ts/N

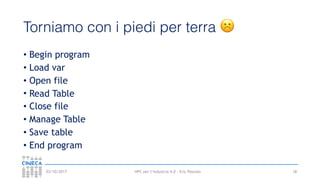

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Torniamo con i piedi per terra ☹ • Begin program • Load var • Open file • Read Table • Close file • Manage Table • Save table • End program 18
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Torniamo con i piedi per terra ☹ • Begin program • Load env • Read Table • Manage Table • Save table • End program 19
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Amdahl’s Law 20 Gene Amdahl T// = Ts [(1-P) + P/N)]
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Amdahl’s Law 21 Number of core T// = Ts [(1-P) + P/N)] 1

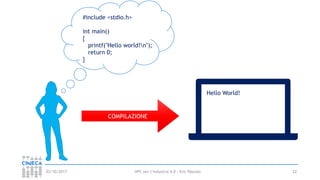

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 22 #include <stdio.h> int main() { printf("Hello world!n"); return 0; } COMPILAZIONE Hello World!

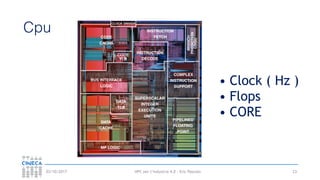

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Cpu 23 • Clock ( Hz ) • Flops • CORE

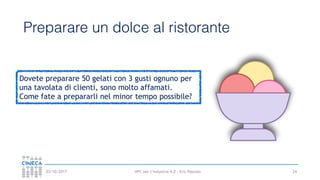

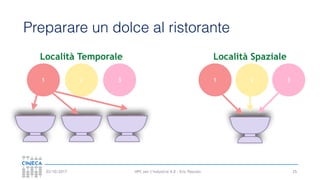

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Preparare un dolce al ristorante 24 Dovete preparare 50 gelati con 3 gusti ognuno per una tavolata di clienti, sono molto affamati. Come fate a prepararli nel minor tempo possibile?
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Preparare un dolce al ristorante 25 Località Temporale 1 2 3 Località Spaziale 1 2 3
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Memoria REG CACHE L2 CACHE L2 CACHE L3 RAM HARD DISK 26

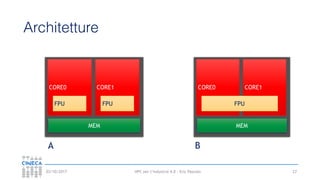

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Architetture 27 CORE0 CORE1 MEM FPU FPU CORE0 CORE1 MEM FPU A B

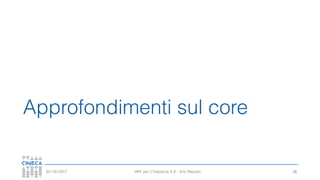

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Approfondimenti sul core 28

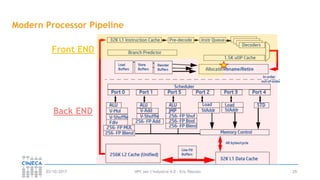

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 29 Modern Processor Pipeline Front END Back END

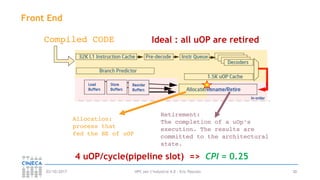

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 30 Front End Compiled CODE Allocation: process that fed the BE of uOP Retirement: The completion of a uOp’s execution. The results are committed to the architectural state. Ideal : all uOP are retired 4 uOP/cycle(pipeline slot) => CPI = 0.25

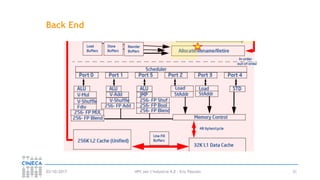

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 31 Back End

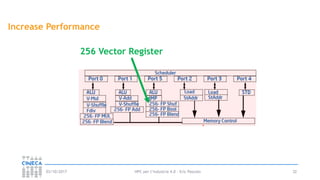

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 32 Increase Performance 256 Vector Register

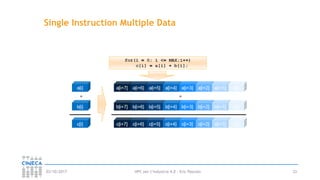

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 33 Single Instruction Multiple Data

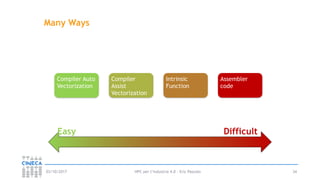

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 34 Many Ways Easy Difficult Compiler Auto Vectorization Compiler Assist Vectorization Intrinsic Function Assembler code

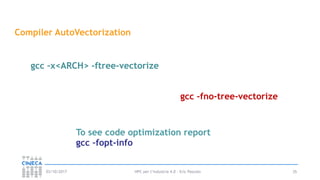

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 35 Compiler AutoVectorization gcc –fno-tree-vectorize gcc –x<ARCH> -ftree-vectorize To see code optimization report gcc –fopt-info

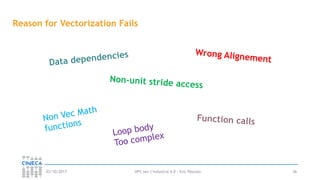

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 36 Reason for Vectorization Fails Non-unit stride access Data dependencies Non Vec Math functions Wrong Alignement Function calls Loop body Too complex

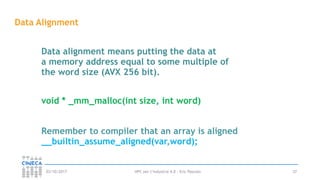

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 37 Data Alignment void * _mm_malloc(int size, int word) Data alignment means putting the data at a memory address equal to some multiple of the word size (AVX 256 bit). Remember to compiler that an array is aligned __builtin_assume_aligned(var,word);

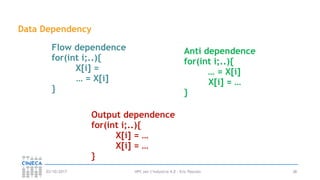

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 38 Data Dependency Flow dependence for(int i;..){ X[i] = … = X[i] } Anti dependence for(int i;..){ … = X[i] X[i] = … } Output dependence for(int i;..){ X[i] = … X[i] = … }
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Paradigmi di Parallelizzazione 39
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Come si costruisce un muro? 40 ?
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Come si costruisce un muro? 41

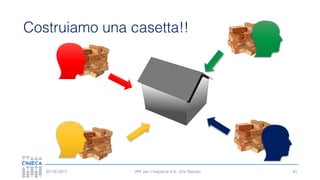

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Costruiamo una casetta!! 42 ?
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Costruiamo una casetta!! 43

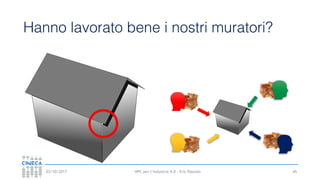

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Hanno lavorato bene i nostri muratori? 44
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Hanno lavorato bene i nostri muratori? 45

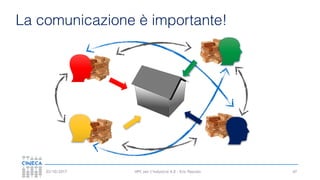

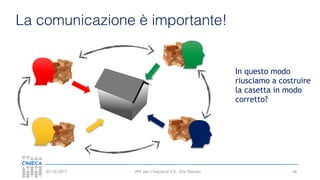

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 La comunicazione è importante! 46 In questo modo riusciamo a costruire la casetta in modo corretto?
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 47 La comunicazione è importante!

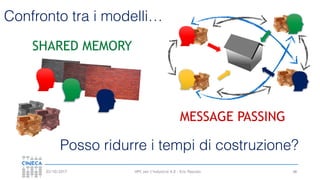

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Confronto tra i modelli… 48 SHARED MEMORY MESSAGE PASSING Posso ridurre i tempi di costruzione?

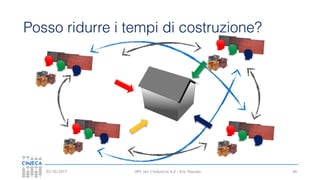

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Posso ridurre i tempi di costruzione? 49

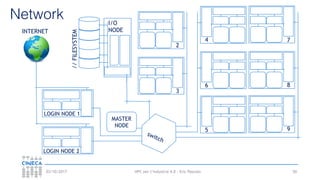

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Network 50 2 3 4 6 5 7 8 9 switch LOGIN NODE 1 LOGIN NODE 2 MASTER NODE //FILESYSTEM INTERNET I/O NODE
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Shared memory 51 Processor Processor Memory NETWORKController Processor Processor

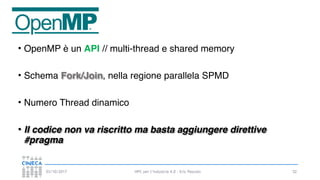

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 52 • OpenMP è un API // multi-thread e shared memory • Schema Fork/Join, nella regione parallela SPMD • Numero Thread dinamico • Il codice non va riscritto ma basta aggiungere direttive #pragma

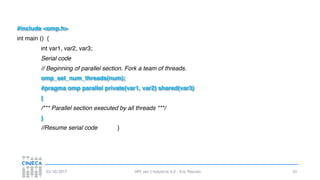

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 53 #include <omp.h> int main () { int var1, var2, var3; Serial code // Beginning of parallel section. Fork a team of threads. omp_set_num_threads(num); #pragma omp parallel private(var1, var2) shared(var3) { /*** Parallel section executed by all threads ***/ } //Resume serial code }

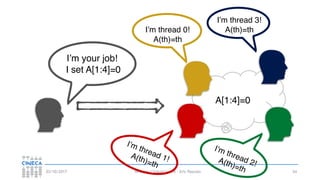

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 54 I’m thread 0! A(th)=th I’m thread 3! A(th)=th I’m thread 1!A(th)=th I’m thread 2!A(th)=th A[1:4]=0 I’m your job! I set A[1:4]=0

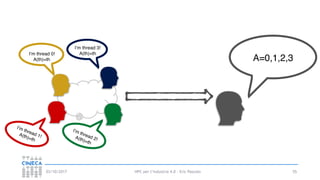

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 55 A=0,1,2,3 I’m thread 0! A(th)=th I’m thread 3! A(th)=th I’m thread 1!A(th)=th I’m thread 2!A(th)=th
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 OpenMP Cluses •Private •Shared •default •Firstprivate •Lastprivate 56

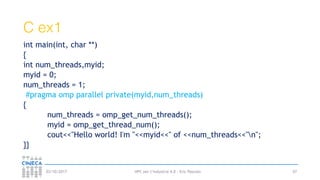

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 C ex1 int main(int, char **) { int num_threads,myid; myid = 0; num_threads = 1; #pragma omp parallel private(myid,num_threads) { num_threads = omp_get_num_threads(); myid = omp_get_thread_num(); cout<<"Hello world! I'm "<<myid<<" of <<num_threads<<"n"; }} 57
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 int main(int, char **) { int num_threads,myid; myid = 0; num_threads = 1; #pragma omp parallel private(myid,num_threads) { num_threads = omp_get_num_threads(); myid = omp_get_thread_num(); #pragma omp critical cout<<"Hello world! I'm "<<myid<<" of <<num_threads<<"n"; }} 58

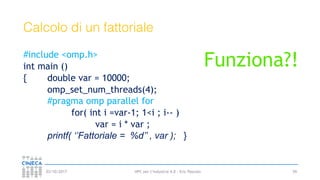

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Calcolo di un fattoriale #include <omp.h> int main () { double var = 10000; omp_set_num_threads(4); #pragma omp parallel for for( int i =var-1; 1<i ; i-- ) var = i * var ; printf( ‘’Fattoriale = %d’’ , var ); } 59 Funziona?!

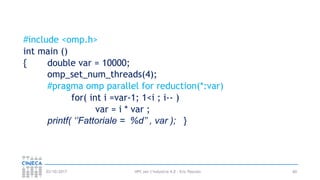

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 #include <omp.h> int main () { double var = 10000; omp_set_num_threads(4); #pragma omp parallel for reduction(*:var) for( int i =var-1; 1<i ; i-- ) var = i * var ; printf( ‘’Fattoriale = %d’’ , var ); } 60

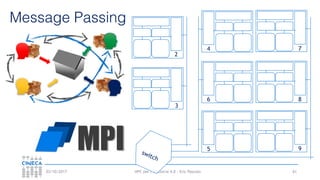

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Message Passing 61 2 3 4 6 5 7 8 9 switch

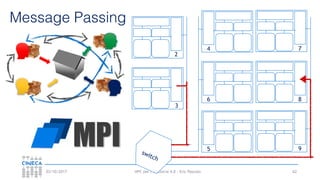

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Message Passing 62 2 3 4 6 5 7 8 9 switch

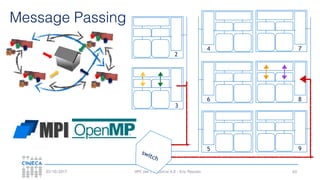

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Message Passing 63 2 3 4 6 5 7 8 9 switch

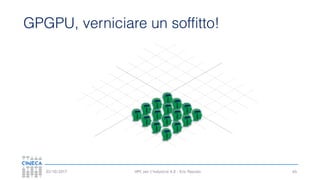

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 GPGPU, verniciare un soffitto! 64
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 GPGPU, verniciare un soffitto! 65

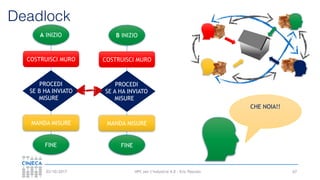

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Deadlock 66 COSTRUISCI MURO A INIZIO MANDA MISURE FINE PROCEDI SE B HA INVIATO MISURE COSTRUISCI MURO B INIZIO MANDA MISURE FINE PROCEDI SE A HA INVIATO MISURE COSA SUCCEDE?

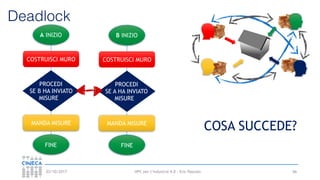

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Deadlock 67 COSTRUISCI MURO A INIZIO MANDA MISURE FINE PROCEDI SE B HA INVIATO MISURE COSTRUISCI MURO B INIZIO MANDA MISURE FINE PROCEDI SE A HA INVIATO MISURE CHE NOIA!!
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Eric Pascolo (OGS) I rischi del mestiere: sbilanciamento 03/12/2015 68

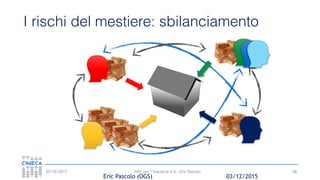

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 I rischi del mestiere: sbilanciamento 69 Malloc printF For i->500000

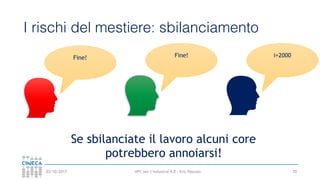

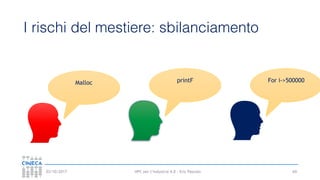

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 I rischi del mestiere: sbilanciamento 70 Fine! Fine! i=2000 Se sbilanciate il lavoro alcuni core potrebbero annoiarsi!

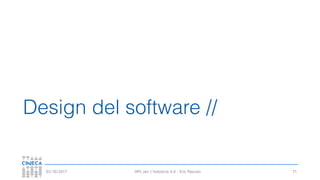

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Design del software // 71
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Scegliere il linguaggio • Il linguaggio che conosco meglio • Performance • Semplicità di scrittura del problema • Librerie già disponibili 72 Non è vietato scrivere il software in diversi linguaggi di programmazione!
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Linguaggi di programmazione 73 C/C++ Fortran Python CUDA OpenCL Java
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Librerie // e Linguaggi 74 C/C++ Fortran Python CUDA OpenCL Java

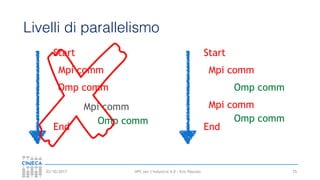

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Livelli di parallelismo 75 Start End Mpi comm Omp comm Mpi comm Omp comm Start End Mpi comm Omp comm Mpi comm Omp comm

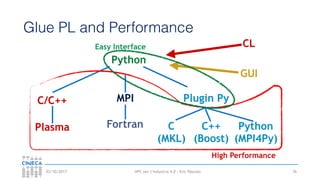

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Glue PL and Performance 76 C/C++ Fortran Python CL GUI Plasma MPI Plugin Py C (MKL) Python (MPI4Py) C++ (Boost) High Performance Easy Interface

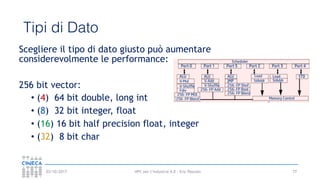

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Tipi di Dato Scegliere il tipo di dato giusto può aumentare considerevolmente le performance: 256 bit vector: • (4) 64 bit double, long int • (8) 32 bit integer, float • (16) 16 bit half precision float, integer • (32) 8 bit char 77

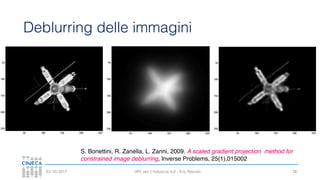

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Deblurring delle immagini 78 S. Bonettini, R. Zanella, L. Zanni, 2009, A scaled gradient projection method for constrained image deblurring, Inverse Problems, 25(1),015002

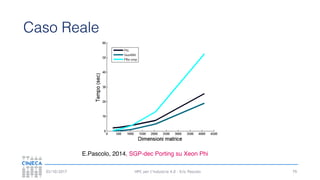

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Caso Reale 79 E.Pascolo, 2014, SGP-dec Porting su Xeon Phi
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Compilare • Il compilatore è uno strumento potente, se istruito bene permette di ottenere ottime performance • I compilatori non sono tutti uguali, i più conosciuti General purpose sono: • Intel compiler • PGI • GNU compiler • Portabilità o Performance? La differenza tra Apple e Microsoft 80

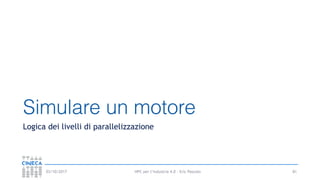

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Simulare un motore Logica dei livelli di parallelizzazione 81

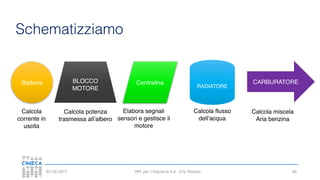

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 82 Schematizziamo RADIATORE CARBURATOREBatteria Calcola corrente in uscita BLOCCO MOTORE Calcola potenza trasmessa all’albero Centralina Elabora segnali sensori e gestisce il motore Calcola flusso dell’acqua Calcola miscela Aria benzina

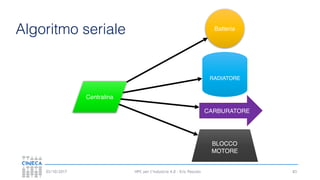

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 83 Algoritmo seriale Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE

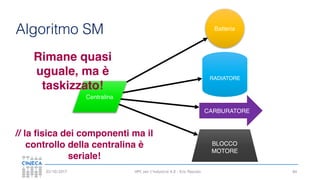

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 84 Algoritmo SM Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE Rimane quasi uguale, ma è taskizzato! // la fisica dei componenti ma il controllo della centralina è seriale!

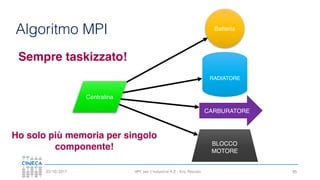

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 85 Algoritmo MPI Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE Sempre taskizzato! Ho solo più memoria per singolo componente!

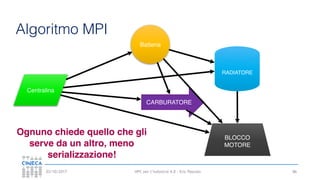

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 86 Algoritmo MPI Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE Ognuno chiede quello che gli serve da un altro, meno serializzazione!

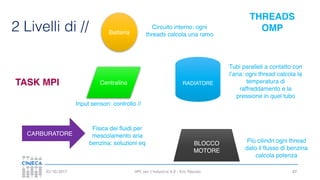

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 87 2 Livelli di // TASK MPI THREADS OMPBatteria Circuito interno: ogni threads calcola una ramo RADIATORE Tubi paralleli a contatto con l’aria: ogni thread calcola la temperatura di raffreddamento e la pressione in quel tubo BLOCCO MOTORE Più cilindri:ogni thread dato il flusso di benzina calcola potenza CARBURATORE Fisica dei fluidi per mescolamento aria benzina: soluzioni eq Centralina Input sensori: controllo //

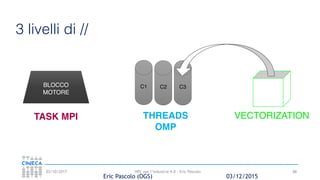

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Eric Pascolo (OGS) 03/12/2015 88 3 livelli di // BLOCCO MOTORE TASK MPI C1 C2 C3 THREADS OMP VECTORIZATION
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Aumentiamo i livelli di // 89 Tutti i sistemi elencati sono distribuiti su più gruppi di task MPI, che lavorano //.

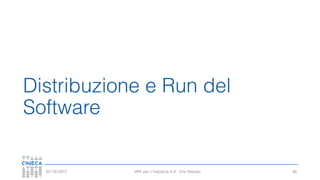

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Distribuzione e Run del Software 90
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 MARCONI, dettagli tecnici 91 Marconi A1 • 1500 nodi • Intel BRD 2x18 cores, 2.3 GHZ • 128 GB RAM/CN • 2 Pflops • 21 racks • 500 MCoreH/yrs • Modello Lenovo Nextscale Marconi A2 • 3600 nodi • Intel KNL 68 cores, 1.4 GHZ • 96 GB RAM/CN • 11 Pflops • 50 racks • 2000 MCoreH/yrs • Modello Lenovo Adam Pass Marconi A3 • 2300 nodi • Intel SKL 2x24 cores, 2.1 GHZ • 192 GB RAM/CN • 7 Pflops • 30 racks • Modello Lenovo Stark Intel OmniPath 100 Gb/s (Fat –tree) 8 SHARED LOGIN NODES

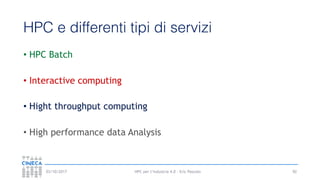

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 HPC e differenti tipi di servizi • HPC Batch • Interactive computing • Hight throughput computing • High performance data Analysis 92

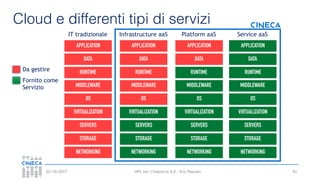

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Cloud e differenti tipi di servizi 93 NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION IT tradizionale NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION Infrastructure aaS NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION Platform aaS NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION Service aaS Da gestire Fornito come Servizio

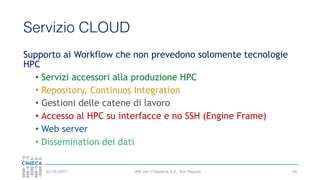

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Servizio CLOUD Supporto ai Workflow che non prevedono solomente tecnologie HPC • Servizi accessori alla produzione HPC • Repository, Continuos Integration • Gestioni delle catene di lavoro • Accesso al HPC su interfacce e no SSH (Engine Frame) • Web server • Dissemination dei dati 94

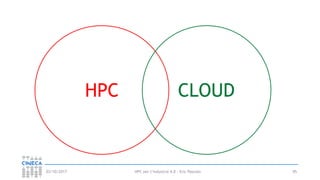

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 95 HPC CLOUD
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 HPC costumer environment Creare un ambiente personalizzabile su macchine HPC 96
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Come realizzarlo? 97 Virtual Machine Container

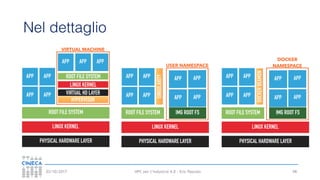

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Nel dettaglio 98 PHYSICAL HARDWARE LAYER LINUX KERNEL ROOT FILE SYSTEM APP VIRTUAL HD LAYER LINUX KERNEL ROOT FILE SYSTEM HYPERVISOR APP APP APP APP APP APP VIRTUAL MACHINE PHYSICAL HARDWARE LAYER LINUX KERNEL ROOT FILE SYSTEM APP SINGULARITY APP APP APP IMG ROOT FS APP APP APP APP USER NAMESPACE PHYSICAL HARDWARE LAYER LINUX KERNEL ROOT FILE SYSTEM APP DOCKERDEAMON APP APP APP IMG ROOT FS APP APP APP APP DOCKER NAMESPACE
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Singularity • Sicurezza :lascia libertà all’utente non compromettendo la sicurezza del cluster • Mobilità: l’utente è libero di importate il suo software su cluster • Riproducibilità: le simulazioni vengono eseguite nello stesso ambiente dovunque • Libertà: lascia l’utente libero di pensare alla simulazione e non ai dettagli tecnici • Flessibilità: permette la creazione dei container partendo da differenti risorse 99

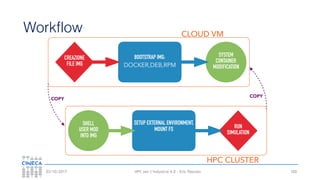

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Workflow 100 CREAZIONE FILE IMG BOOTSTRAP IMG: DOCKER,DEB,RPM SYSTEM CONTAINER MODIFICATION CLOUD VM RUN SIMULATION SETUP EXTERNAL ENVIRONMENT, MOUNT FS SHELL USER MOD INTO IMG HPC CLUSTER COPY COPY
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Altri dettagli • In un container SINGULARITY l’utente possiede gli stessi diritti che avrebbe sulla macchina. • Con SINGULARITY è possibile lavorare con una SHELL dentro l’immagine o lanciare un comando(exec) • MPI è utilizzabile dall’esterno dell’immagine • All’intero dell’immagine è possibili avere OS,App o Dati • Una volta creata l’immagine si può solo ingrandire • Dal interno dell’immagine si può accedere direttamente al File System parallelo 101

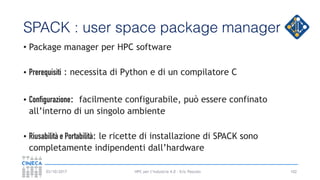

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 SPACK : user space package manager • Package manager per HPC software • Prerequisiti : necessita di Python e di un compilatore C • Configurazione: facilmente configurabile, può essere confinato all’interno di un singolo ambiente • Riusabilità e Portabilità: le ricette di installazione di SPACK sono completamente indipendenti dall’hardware 102

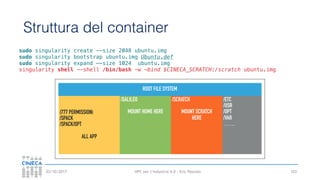

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Struttura del container 103 ROOT FILE SYSTEM (777 PERMISSION) /SPACK /SPACK/OPT ALL APP /GALILEO MOUNT HOME HERE /SCRATCH MOUNT SCRATCH HERE /ETC /USR /OPT /VAR …… sudo singularity create --size 2048 ubuntu.img sudo singularity bootstrap ubuntu.img Ubuntu.def sudo singularity expand —-size 1024 ubuntu.img singularity shell --shell /bin/bash -w —bind $CINECA_SCRATCH:/scratch ubuntu.img
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Performance Confronto run QE 16 task MPI tra Singularity container e su classico nodo HPC (Galileo) 104 0 12,5 25 37,5 50 ALL2ALL FFT ORTHO QE Singularity QE nodo QE Singularity : 744 s QE Nodo : 780 s

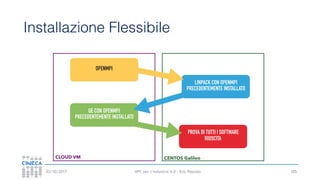

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Installazione Flessibile 105 CLOUD VM CENTOS Galileo OPENMPI LINPACK CON OPENMPI PRECEDENTEMENTE INSTALLATO QE CON OPENMPI PRECEDENTEMENTE INSTALLATO PROVA DI TUTTI I SOFTWARE RIUSCITA

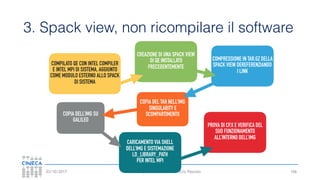

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 3. Spack view, non ricompilare il software 106 COMPILATO QE CON INTEL COMPILER E INTEL MPI DI SISTEMA, AGGIUNTO COME MODULO ESTERNO ALLO SPACK DI SISTEMA CREAZIONE DI UNA SPACK VIEW DI QE INSTALLATO PRECEDENTEMENTE COMPRESSIONE IN TAR.GZ DELLA SPACK VIEW DEREFERENZIANDO I LINK COPIA DEL TAR NELL’IMG SINGULARITY E SCOMPARTIMENTOCOPIA DELL’IMG SU GALILEO CARICAMENTO VIA SHELL DELL’IMG E SISTEMAZIONE LD_LIBRARY_PATH PER INTEL MPI PROVA DI CP.X E VERIFICA DEL SUO FUNZIONAMENTO ALL’INTERNO DELL’IMG
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Grazie dell’attenzione Spero di non avermi annoiato troppo! eric.pascolo@cineca.it HPC User Support Group - CINECA 107
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Consorzio pubblico di diritto privato: • 70 Atenei • 8 Enti pubblici di Ricerca 109 Attività principali: • Supercalcolo • Supporto al Miur • Supporto agli Atenei • Trasferimento Tecnologico 707 Dipendenti, 3 sedi: Bologna,Milano,Roma
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Supercalcolo in Italia Top 500 2017 111
HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Breve confronto tra sistemi di Supercalcolo 113

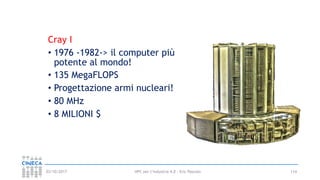

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 114 Cray I • 1976 -1982-> il computer più potente al mondo! • 135 MegaFLOPS • Progettazione armi nucleari! • 80 MHz • 8 MILIONI $

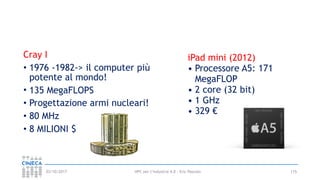

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 Cray I • 1976 -1982-> il computer più potente al mondo! • 135 MegaFLOPS • Progettazione armi nucleari! • 80 MHz • 8 MILIONI $ iPad mini (2012) • Processore A5: 171 MegaFLOP • 2 core (32 bit) • 1 GHz • 329 € 115

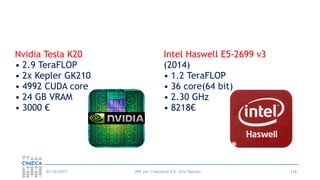

HPC per l’industria 4.0 - Eric Pascolo03/10/2017 116 Intel Haswell E5-2699 v3 (2014) • 1.2 TeraFLOP • 36 core(64 bit) • 2.30 GHz • 8218€ Nvidia Tesla K20 • 2.9 TeraFLOP • 2x Kepler GK210 • 4992 CUDA core • 24 GB VRAM • 3000 €

More Related Content

PDF
MODULO 04: Il microprocessore
byFrancesco Ciclosi

PPT
Calcolo Parallelo
bymagico_vinello

PDF
Introduzione ai Sistemi Operativi
byorestJump

ODP
Lezioni 2009
byGiuseppe Levi

PDF
Sviluppo di firmware per acceleratori FPGA: esperienze e casi d'uso per il ca...
byGiulioBianchini1

PDF
Seminario Marco Moro, 8-11-2012
byCRS4 Research Center in Sardinia

ODP
Cesvip 20110127
byAlessandro Grandi

PDF
Sfida CTF: Phoenix/Heap0
byPasquale Matrone

MODULO 04: Il microprocessore
byFrancesco Ciclosi

Calcolo Parallelo
bymagico_vinello

Introduzione ai Sistemi Operativi
byorestJump

Lezioni 2009
byGiuseppe Levi

Sviluppo di firmware per acceleratori FPGA: esperienze e casi d'uso per il ca...
byGiulioBianchini1

Seminario Marco Moro, 8-11-2012
byCRS4 Research Center in Sardinia

Cesvip 20110127
byAlessandro Grandi

Sfida CTF: Phoenix/Heap0
byPasquale Matrone


Similar to Hpc per l'industria 4.0

PDF
Lezione1 introduzione micro
byMaurizio Di Paolo Emilio

PDF
Thread
byGino Farisano

PDF
Evoluzione dei Sistemi Embedded: Verso architetture multi-core
byPatrick Bellasi

PPT
Sistemioperativi
byeleonora4g

PDF
Innovazione infrastrutturale per l'erogazione di servizi applicativi su x86. ...
byfestival ICT 2016

DOCX
Lenovo porta a ISC 2016 l’innovazione collaborativa per la ricerca e l’High-P...
byGiancarlo Bellafusca

PPT
Guida al computer - Lezione 9 - Il processore
bycaioturtle

PDF
The Big Iron, presentazione di Giovanni Erbacci
byCineca

PDF
Thanatos
byFrancesco Pietralunga

PDF
Thanatos - Parallel & Distributed Computing
byIdriss Riouak

PPT
Pensiero computazionale: tra false credenze e opportunità formative
byPaolo Ferragina

PDF
MODULO 02 - Gli elaboratori
byFrancesco Ciclosi

PDF
ROADSHOW “VERSO L'INDUSTRIA DEL FUTURO: I LUOGHI DELL'INNOVAZIONE REGIONALE” ...
byConfindustria Emilia-Romagna Ricerca

PDF
Tesi Triennale - Grid Credit System: un portale per la sostenibilità di COMPCHEM
byDavide Ciambelli

Lezione1 introduzione micro
byMaurizio Di Paolo Emilio

Thread
byGino Farisano

Evoluzione dei Sistemi Embedded: Verso architetture multi-core
byPatrick Bellasi

Sistemioperativi
byeleonora4g

Innovazione infrastrutturale per l'erogazione di servizi applicativi su x86. ...
byfestival ICT 2016

Lenovo porta a ISC 2016 l’innovazione collaborativa per la ricerca e l’High-P...
byGiancarlo Bellafusca

Guida al computer - Lezione 9 - Il processore
bycaioturtle

The Big Iron, presentazione di Giovanni Erbacci
byCineca

Thanatos
byFrancesco Pietralunga

Thanatos - Parallel & Distributed Computing
byIdriss Riouak

Pensiero computazionale: tra false credenze e opportunità formative
byPaolo Ferragina

MODULO 02 - Gli elaboratori
byFrancesco Ciclosi

ROADSHOW “VERSO L'INDUSTRIA DEL FUTURO: I LUOGHI DELL'INNOVAZIONE REGIONALE” ...
byConfindustria Emilia-Romagna Ricerca

Tesi Triennale - Grid Credit System: un portale per la sostenibilità di COMPCHEM
byDavide Ciambelli


More from Eric Pascolo

PPTX
Anatomia di una macchina fotografica
byEric Pascolo

PDF
Colors
byEric Pascolo

PDF
Quantum espresso G Vector distributon
byEric Pascolo

PDF
Ottimizzazione e parallelizzazione del codice
byEric Pascolo

PDF
Volantino Diprtimento FIM Unimore
byEric Pascolo

PDF
Eire13 Photo Travel journey
byEric Pascolo

PDF
Hpc: usare un computer è facile? e un supercomputer?
byEric Pascolo

PDF
Supercomputer: potremmo farne a meno?
byEric Pascolo

Anatomia di una macchina fotografica
byEric Pascolo

Colors
byEric Pascolo

Quantum espresso G Vector distributon
byEric Pascolo

Ottimizzazione e parallelizzazione del codice
byEric Pascolo

Volantino Diprtimento FIM Unimore
byEric Pascolo

Eire13 Photo Travel journey
byEric Pascolo

Hpc: usare un computer è facile? e un supercomputer?
byEric Pascolo

Supercomputer: potremmo farne a meno?
byEric Pascolo


Hpc per l'industria 4.0

  • 1.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 HPC per l’industria 4.0 Design e tecniche per sviluppo software HP eric.pascolo@cineca.it HPC User Support Group - CINECA
  • 2.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 2
  • 3.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 3
  • 4.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 MARCONI, dettagli tecnici 4 Marconi A1 • 1500 nodi • Intel BRD 2x18 cores, 2.3 GHZ • 128 GB RAM/CN • 2 Pflops • 21 racks • 500 MCoreH/yrs • Modello Lenovo Nextscale Marconi A2 • 3600 nodi • Intel KNL 68 cores, 1.4 GHZ • 96 GB RAM/CN • 11 Pflops • 50 racks • 2000 MCoreH/yrs • Modello Lenovo Adam Pass Marconi A3 • 2300 nodi • Intel SKL 2x24 cores, 2.1 GHZ • 192 GB RAM/CN • 7 Pflops • 30 racks • Modello Lenovo Stark Intel OmniPath 100 Gb/s (Fat –tree) 8 SHARED LOGIN NODES
  • 5.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Teoria 5
  • 6.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Moore’s Law = Bussines Law «Ogni 18 mesi il numero di transistor in un processore raddoppia» 6 Gordon Moore
  • 7.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Ma dove siamo adesso? 7 0.5 nm
  • 8.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Purtroppo è arrivato Dennard… 8 Robert Dennard Gordon Moore
  • 9.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Dennard’s Law 9 Length (next) = L/2 Voltage(next) = V/2 Frequency(next) = F*2 Power(next) = P CPU ( NOW ) CPU ( NEXT )
  • 10.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 10 PROBLEMA Length (next) = L/2 Voltage(next) = V/2 Frequency(next) = F*2 Power(next) = P Dennard’s Law CPU ( NOW ) CPU ( NEXT )
  • 11.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 11 L(next) = L/2 V(next) = ~V F(next) = F*2 P(next) = 4*P AUMENTANDO LA FREQUENZA AUMENTANO DRASTICAMENTE I CONSUMI Dennard’s Law CPU ( NOW ) CPU ( NEXT )
  • 12.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 vs SINGLE CORE MULTI CORE MANY CORE 12
  • 13.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 13 SINGLE CORE MULTI CORE vs
  • 14.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 14 SINGLE CORE MULTI CORE
  • 15.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Un semplice problema: «Ho un database con varie tabelle, devo riuscire a scorrerle nel modo più rapido possibile» 15
  • 16.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 E se cambiamo processore? «Ho un database con varie tabelle, devo riuscire a scorrerle nel modo più rapido possibile» 16
  • 17.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 17 T// = Ts/N
  • 18.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Torniamo con i piedi per terra ☹ • Begin program • Load var • Open file • Read Table • Close file • Manage Table • Save table • End program 18
  • 19.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Torniamo con i piedi per terra ☹ • Begin program • Load env • Read Table • Manage Table • Save table • End program 19
  • 20.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Amdahl’s Law 20 Gene Amdahl T// = Ts [(1-P) + P/N)]
  • 21.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Amdahl’s Law 21 Number of core T// = Ts [(1-P) + P/N)] 1
  • 22.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 22 #include <stdio.h> int main() { printf("Hello world!n"); return 0; } COMPILAZIONE Hello World!
  • 23.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Cpu 23 • Clock ( Hz ) • Flops • CORE
  • 24.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Preparare un dolce al ristorante 24 Dovete preparare 50 gelati con 3 gusti ognuno per una tavolata di clienti, sono molto affamati. Come fate a prepararli nel minor tempo possibile?
  • 25.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Preparare un dolce al ristorante 25 Località Temporale 1 2 3 Località Spaziale 1 2 3
  • 26.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Memoria REG CACHE L2 CACHE L2 CACHE L3 RAM HARD DISK 26
  • 27.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Architetture 27 CORE0 CORE1 MEM FPU FPU CORE0 CORE1 MEM FPU A B
  • 28.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Approfondimenti sul core 28
  • 29.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 29 Modern Processor Pipeline Front END Back END
  • 30.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 30 Front End Compiled CODE Allocation: process that fed the BE of uOP Retirement: The completion of a uOp’s execution. The results are committed to the architectural state. Ideal : all uOP are retired 4 uOP/cycle(pipeline slot) => CPI = 0.25
  • 31.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 31 Back End
  • 32.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 32 Increase Performance 256 Vector Register
  • 33.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 33 Single Instruction Multiple Data
  • 34.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 34 Many Ways Easy Difficult Compiler Auto Vectorization Compiler Assist Vectorization Intrinsic Function Assembler code
  • 35.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 35 Compiler AutoVectorization gcc –fno-tree-vectorize gcc –x<ARCH> -ftree-vectorize To see code optimization report gcc –fopt-info
  • 36.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 36 Reason for Vectorization Fails Non-unit stride access Data dependencies Non Vec Math functions Wrong Alignement Function calls Loop body Too complex
  • 37.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 37 Data Alignment void * _mm_malloc(int size, int word) Data alignment means putting the data at a memory address equal to some multiple of the word size (AVX 256 bit). Remember to compiler that an array is aligned __builtin_assume_aligned(var,word);
  • 38.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 38 Data Dependency Flow dependence for(int i;..){ X[i] = … = X[i] } Anti dependence for(int i;..){ … = X[i] X[i] = … } Output dependence for(int i;..){ X[i] = … X[i] = … }
  • 39.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Paradigmi di Parallelizzazione 39
  • 40.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Come si costruisce un muro? 40 ?
  • 41.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Come si costruisce un muro? 41
  • 42.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Costruiamo una casetta!! 42 ?
  • 43.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Costruiamo una casetta!! 43
  • 44.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Hanno lavorato bene i nostri muratori? 44
  • 45.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Hanno lavorato bene i nostri muratori? 45
  • 46.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 La comunicazione è importante! 46 In questo modo riusciamo a costruire la casetta in modo corretto?
  • 47.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 47 La comunicazione è importante!
  • 48.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Confronto tra i modelli… 48 SHARED MEMORY MESSAGE PASSING Posso ridurre i tempi di costruzione?
  • 49.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Posso ridurre i tempi di costruzione? 49
  • 50.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Network 50 2 3 4 6 5 7 8 9 switch LOGIN NODE 1 LOGIN NODE 2 MASTER NODE //FILESYSTEM INTERNET I/O NODE
  • 51.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Shared memory 51 Processor Processor Memory NETWORKController Processor Processor
  • 52.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 52 • OpenMP è un API // multi-thread e shared memory • Schema Fork/Join, nella regione parallela SPMD • Numero Thread dinamico • Il codice non va riscritto ma basta aggiungere direttive #pragma
  • 53.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 53 #include <omp.h> int main () { int var1, var2, var3; Serial code // Beginning of parallel section. Fork a team of threads. omp_set_num_threads(num); #pragma omp parallel private(var1, var2) shared(var3) { /*** Parallel section executed by all threads ***/ } //Resume serial code }
  • 54.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 54 I’m thread 0! A(th)=th I’m thread 3! A(th)=th I’m thread 1!A(th)=th I’m thread 2!A(th)=th A[1:4]=0 I’m your job! I set A[1:4]=0
  • 55.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 55 A=0,1,2,3 I’m thread 0! A(th)=th I’m thread 3! A(th)=th I’m thread 1!A(th)=th I’m thread 2!A(th)=th
  • 56.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 OpenMP Cluses •Private •Shared •default •Firstprivate •Lastprivate 56
  • 57.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 C ex1 int main(int, char **) { int num_threads,myid; myid = 0; num_threads = 1; #pragma omp parallel private(myid,num_threads) { num_threads = omp_get_num_threads(); myid = omp_get_thread_num(); cout<<"Hello world! I'm "<<myid<<" of <<num_threads<<"n"; }} 57
  • 58.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 int main(int, char **) { int num_threads,myid; myid = 0; num_threads = 1; #pragma omp parallel private(myid,num_threads) { num_threads = omp_get_num_threads(); myid = omp_get_thread_num(); #pragma omp critical cout<<"Hello world! I'm "<<myid<<" of <<num_threads<<"n"; }} 58
  • 59.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Calcolo di un fattoriale #include <omp.h> int main () { double var = 10000; omp_set_num_threads(4); #pragma omp parallel for for( int i =var-1; 1<i ; i-- ) var = i * var ; printf( ‘’Fattoriale = %d’’ , var ); } 59 Funziona?!
  • 60.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 #include <omp.h> int main () { double var = 10000; omp_set_num_threads(4); #pragma omp parallel for reduction(*:var) for( int i =var-1; 1<i ; i-- ) var = i * var ; printf( ‘’Fattoriale = %d’’ , var ); } 60
  • 61.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Message Passing 61 2 3 4 6 5 7 8 9 switch
  • 62.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Message Passing 62 2 3 4 6 5 7 8 9 switch
  • 63.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Message Passing 63 2 3 4 6 5 7 8 9 switch
  • 64.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 GPGPU, verniciare un soffitto! 64
  • 65.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 GPGPU, verniciare un soffitto! 65
  • 66.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Deadlock 66 COSTRUISCI MURO A INIZIO MANDA MISURE FINE PROCEDI SE B HA INVIATO MISURE COSTRUISCI MURO B INIZIO MANDA MISURE FINE PROCEDI SE A HA INVIATO MISURE COSA SUCCEDE?
  • 67.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Deadlock 67 COSTRUISCI MURO A INIZIO MANDA MISURE FINE PROCEDI SE B HA INVIATO MISURE COSTRUISCI MURO B INIZIO MANDA MISURE FINE PROCEDI SE A HA INVIATO MISURE CHE NOIA!!
  • 68.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Eric Pascolo (OGS) I rischi del mestiere: sbilanciamento 03/12/2015 68
  • 69.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 I rischi del mestiere: sbilanciamento 69 Malloc printF For i->500000
  • 70.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 I rischi del mestiere: sbilanciamento 70 Fine! Fine! i=2000 Se sbilanciate il lavoro alcuni core potrebbero annoiarsi!
  • 71.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Design del software // 71
  • 72.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Scegliere il linguaggio • Il linguaggio che conosco meglio • Performance • Semplicità di scrittura del problema • Librerie già disponibili 72 Non è vietato scrivere il software in diversi linguaggi di programmazione!
  • 73.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Linguaggi di programmazione 73 C/C++ Fortran Python CUDA OpenCL Java
  • 74.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Librerie // e Linguaggi 74 C/C++ Fortran Python CUDA OpenCL Java
  • 75.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Livelli di parallelismo 75 Start End Mpi comm Omp comm Mpi comm Omp comm Start End Mpi comm Omp comm Mpi comm Omp comm
  • 76.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Glue PL and Performance 76 C/C++ Fortran Python CL GUI Plasma MPI Plugin Py C (MKL) Python (MPI4Py) C++ (Boost) High Performance Easy Interface
  • 77.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Tipi di Dato Scegliere il tipo di dato giusto può aumentare considerevolmente le performance: 256 bit vector: • (4) 64 bit double, long int • (8) 32 bit integer, float • (16) 16 bit half precision float, integer • (32) 8 bit char 77
  • 78.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Deblurring delle immagini 78 S. Bonettini, R. Zanella, L. Zanni, 2009, A scaled gradient projection method for constrained image deblurring, Inverse Problems, 25(1),015002
  • 79.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Caso Reale 79 E.Pascolo, 2014, SGP-dec Porting su Xeon Phi
  • 80.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Compilare • Il compilatore è uno strumento potente, se istruito bene permette di ottenere ottime performance • I compilatori non sono tutti uguali, i più conosciuti General purpose sono: • Intel compiler • PGI • GNU compiler • Portabilità o Performance? La differenza tra Apple e Microsoft 80
  • 81.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Simulare un motore Logica dei livelli di parallelizzazione 81
  • 82.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 82 Schematizziamo RADIATORE CARBURATOREBatteria Calcola corrente in uscita BLOCCO MOTORE Calcola potenza trasmessa all’albero Centralina Elabora segnali sensori e gestisce il motore Calcola flusso dell’acqua Calcola miscela Aria benzina
  • 83.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 83 Algoritmo seriale Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE
  • 84.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 84 Algoritmo SM Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE Rimane quasi uguale, ma è taskizzato! // la fisica dei componenti ma il controllo della centralina è seriale!
  • 85.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 85 Algoritmo MPI Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE Sempre taskizzato! Ho solo più memoria per singolo componente!
  • 86.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 86 Algoritmo MPI Batteria BLOCCO MOTORE Centralina CARBURATORE RADIATORE Ognuno chiede quello che gli serve da un altro, meno serializzazione!
  • 87.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 87 2 Livelli di // TASK MPI THREADS OMPBatteria Circuito interno: ogni threads calcola una ramo RADIATORE Tubi paralleli a contatto con l’aria: ogni thread calcola la temperatura di raffreddamento e la pressione in quel tubo BLOCCO MOTORE Più cilindri:ogni thread dato il flusso di benzina calcola potenza CARBURATORE Fisica dei fluidi per mescolamento aria benzina: soluzioni eq Centralina Input sensori: controllo //
  • 88.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Eric Pascolo (OGS) 03/12/2015 88 3 livelli di // BLOCCO MOTORE TASK MPI C1 C2 C3 THREADS OMP VECTORIZATION
  • 89.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Aumentiamo i livelli di // 89 Tutti i sistemi elencati sono distribuiti su più gruppi di task MPI, che lavorano //.
  • 90.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Distribuzione e Run del Software 90
  • 91.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 MARCONI, dettagli tecnici 91 Marconi A1 • 1500 nodi • Intel BRD 2x18 cores, 2.3 GHZ • 128 GB RAM/CN • 2 Pflops • 21 racks • 500 MCoreH/yrs • Modello Lenovo Nextscale Marconi A2 • 3600 nodi • Intel KNL 68 cores, 1.4 GHZ • 96 GB RAM/CN • 11 Pflops • 50 racks • 2000 MCoreH/yrs • Modello Lenovo Adam Pass Marconi A3 • 2300 nodi • Intel SKL 2x24 cores, 2.1 GHZ • 192 GB RAM/CN • 7 Pflops • 30 racks • Modello Lenovo Stark Intel OmniPath 100 Gb/s (Fat –tree) 8 SHARED LOGIN NODES
  • 92.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 HPC e differenti tipi di servizi • HPC Batch • Interactive computing • Hight throughput computing • High performance data Analysis 92
  • 93.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Cloud e differenti tipi di servizi 93 NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION IT tradizionale NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION Infrastructure aaS NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION Platform aaS NETWORKING STORAGE SERVERS VIRTUALIZATION OS MIDDLEWARE RUNTIME DATA APPLICATION Service aaS Da gestire Fornito come Servizio
  • 94.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Servizio CLOUD Supporto ai Workflow che non prevedono solomente tecnologie HPC • Servizi accessori alla produzione HPC • Repository, Continuos Integration • Gestioni delle catene di lavoro • Accesso al HPC su interfacce e no SSH (Engine Frame) • Web server • Dissemination dei dati 94
  • 95.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 95 HPC CLOUD
  • 96.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 HPC costumer environment Creare un ambiente personalizzabile su macchine HPC 96
  • 97.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Come realizzarlo? 97 Virtual Machine Container
  • 98.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Nel dettaglio 98 PHYSICAL HARDWARE LAYER LINUX KERNEL ROOT FILE SYSTEM APP VIRTUAL HD LAYER LINUX KERNEL ROOT FILE SYSTEM HYPERVISOR APP APP APP APP APP APP VIRTUAL MACHINE PHYSICAL HARDWARE LAYER LINUX KERNEL ROOT FILE SYSTEM APP SINGULARITY APP APP APP IMG ROOT FS APP APP APP APP USER NAMESPACE PHYSICAL HARDWARE LAYER LINUX KERNEL ROOT FILE SYSTEM APP DOCKERDEAMON APP APP APP IMG ROOT FS APP APP APP APP DOCKER NAMESPACE
  • 99.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Singularity • Sicurezza :lascia libertà all’utente non compromettendo la sicurezza del cluster • Mobilità: l’utente è libero di importate il suo software su cluster • Riproducibilità: le simulazioni vengono eseguite nello stesso ambiente dovunque • Libertà: lascia l’utente libero di pensare alla simulazione e non ai dettagli tecnici • Flessibilità: permette la creazione dei container partendo da differenti risorse 99
  • 100.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Workflow 100 CREAZIONE FILE IMG BOOTSTRAP IMG: DOCKER,DEB,RPM SYSTEM CONTAINER MODIFICATION CLOUD VM RUN SIMULATION SETUP EXTERNAL ENVIRONMENT, MOUNT FS SHELL USER MOD INTO IMG HPC CLUSTER COPY COPY
  • 101.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Altri dettagli • In un container SINGULARITY l’utente possiede gli stessi diritti che avrebbe sulla macchina. • Con SINGULARITY è possibile lavorare con una SHELL dentro l’immagine o lanciare un comando(exec) • MPI è utilizzabile dall’esterno dell’immagine • All’intero dell’immagine è possibili avere OS,App o Dati • Una volta creata l’immagine si può solo ingrandire • Dal interno dell’immagine si può accedere direttamente al File System parallelo 101
  • 102.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 SPACK : user space package manager • Package manager per HPC software • Prerequisiti : necessita di Python e di un compilatore C • Configurazione: facilmente configurabile, può essere confinato all’interno di un singolo ambiente • Riusabilità e Portabilità: le ricette di installazione di SPACK sono completamente indipendenti dall’hardware 102
  • 103.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Struttura del container 103 ROOT FILE SYSTEM (777 PERMISSION) /SPACK /SPACK/OPT ALL APP /GALILEO MOUNT HOME HERE /SCRATCH MOUNT SCRATCH HERE /ETC /USR /OPT /VAR …… sudo singularity create --size 2048 ubuntu.img sudo singularity bootstrap ubuntu.img Ubuntu.def sudo singularity expand —-size 1024 ubuntu.img singularity shell --shell /bin/bash -w —bind $CINECA_SCRATCH:/scratch ubuntu.img
  • 104.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Performance Confronto run QE 16 task MPI tra Singularity container e su classico nodo HPC (Galileo) 104 0 12,5 25 37,5 50 ALL2ALL FFT ORTHO QE Singularity QE nodo QE Singularity : 744 s QE Nodo : 780 s
  • 105.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Installazione Flessibile 105 CLOUD VM CENTOS Galileo OPENMPI LINPACK CON OPENMPI PRECEDENTEMENTE INSTALLATO QE CON OPENMPI PRECEDENTEMENTE INSTALLATO PROVA DI TUTTI I SOFTWARE RIUSCITA
  • 106.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 3. Spack view, non ricompilare il software 106 COMPILATO QE CON INTEL COMPILER E INTEL MPI DI SISTEMA, AGGIUNTO COME MODULO ESTERNO ALLO SPACK DI SISTEMA CREAZIONE DI UNA SPACK VIEW DI QE INSTALLATO PRECEDENTEMENTE COMPRESSIONE IN TAR.GZ DELLA SPACK VIEW DEREFERENZIANDO I LINK COPIA DEL TAR NELL’IMG SINGULARITY E SCOMPARTIMENTOCOPIA DELL’IMG SU GALILEO CARICAMENTO VIA SHELL DELL’IMG E SISTEMAZIONE LD_LIBRARY_PATH PER INTEL MPI PROVA DI CP.X E VERIFICA DEL SUO FUNZIONAMENTO ALL’INTERNO DELL’IMG
  • 107.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Grazie dell’attenzione Spero di non avermi annoiato troppo! eric.pascolo@cineca.it HPC User Support Group - CINECA 107
  • 108.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Consorzio pubblico di diritto privato: • 70 Atenei • 8 Enti pubblici di Ricerca 109 Attività principali: • Supercalcolo • Supporto al Miur • Supporto agli Atenei • Trasferimento Tecnologico 707 Dipendenti, 3 sedi: Bologna,Milano,Roma
  • 109.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Supercalcolo in Italia Top 500 2017 111
  • 110.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Breve confronto tra sistemi di Supercalcolo 113
  • 111.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 114 Cray I • 1976 -1982-> il computer più potente al mondo! • 135 MegaFLOPS • Progettazione armi nucleari! • 80 MHz • 8 MILIONI $
  • 112.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 Cray I • 1976 -1982-> il computer più potente al mondo! • 135 MegaFLOPS • Progettazione armi nucleari! • 80 MHz • 8 MILIONI $ iPad mini (2012) • Processore A5: 171 MegaFLOP • 2 core (32 bit) • 1 GHz • 329 € 115
  • 113.
    HPC per l’industria4.0 - Eric Pascolo03/10/2017 116 Intel Haswell E5-2699 v3 (2014) • 1.2 TeraFLOP • 36 core(64 bit) • 2.30 GHz • 8218€ Nvidia Tesla K20 • 2.9 TeraFLOP • 2x Kepler GK210 • 4992 CUDA core • 24 GB VRAM • 3000 €
