HP 3800-24G-2SFP+ 스위치 장비의 OpenFlow 설정방법

1. HP 3800 (J9575A)
Openflow 설정
㈜유미테크

2. 목차
• HP 3800과 PC 연결
• HP 3800 설정
• Firmware Update
• HP 3800 Openflow 설정
2

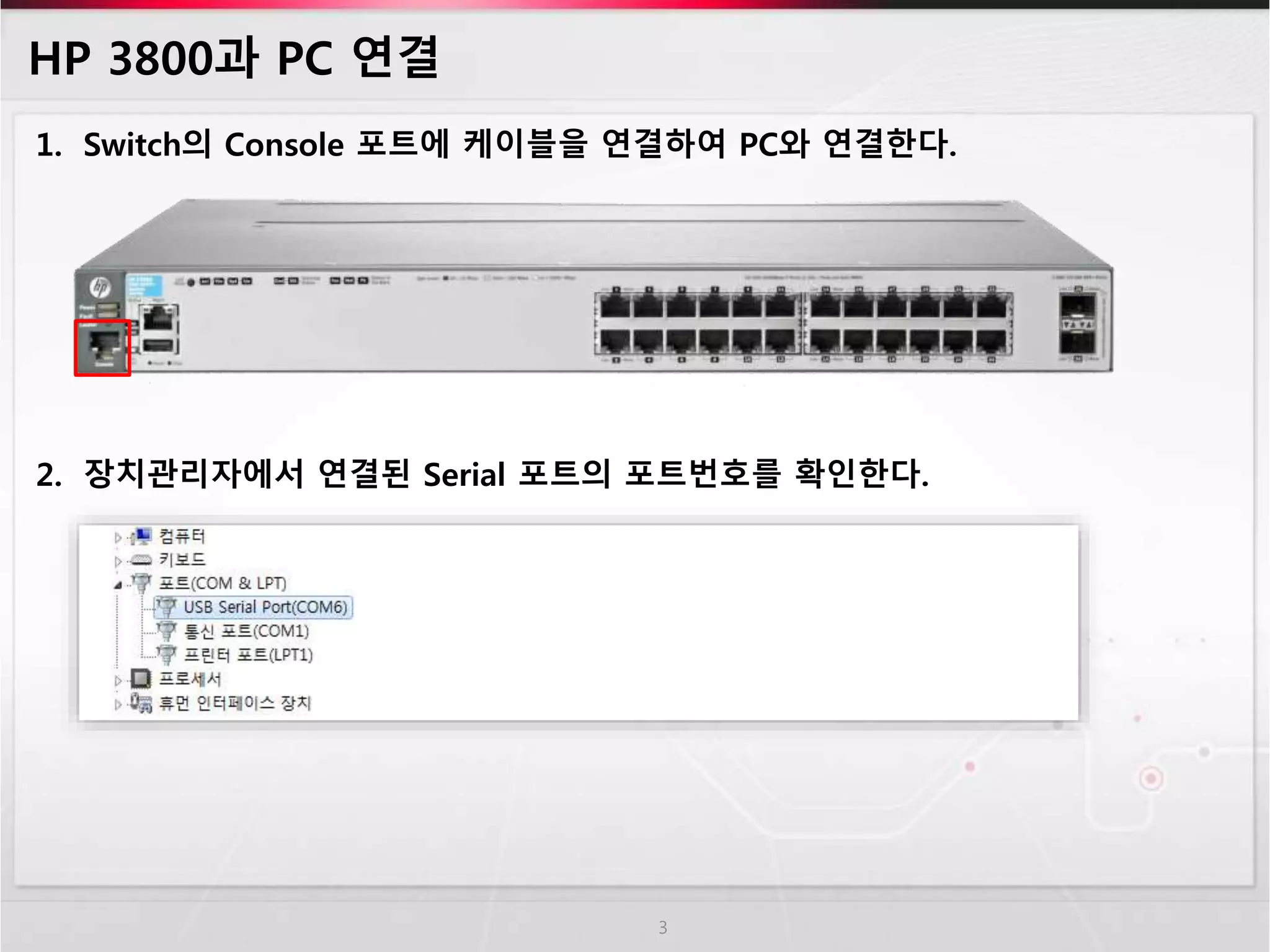

3. HP 3800과 PC 연결
1. Switch의 Console 포트에 케이블을 연결하여 PC와 연결한다.
2. 장치관리자에서 연결된 Serial 포트의 포트번호를 확인한다.
3

4. HP 3800과 PC 연결 (계속)

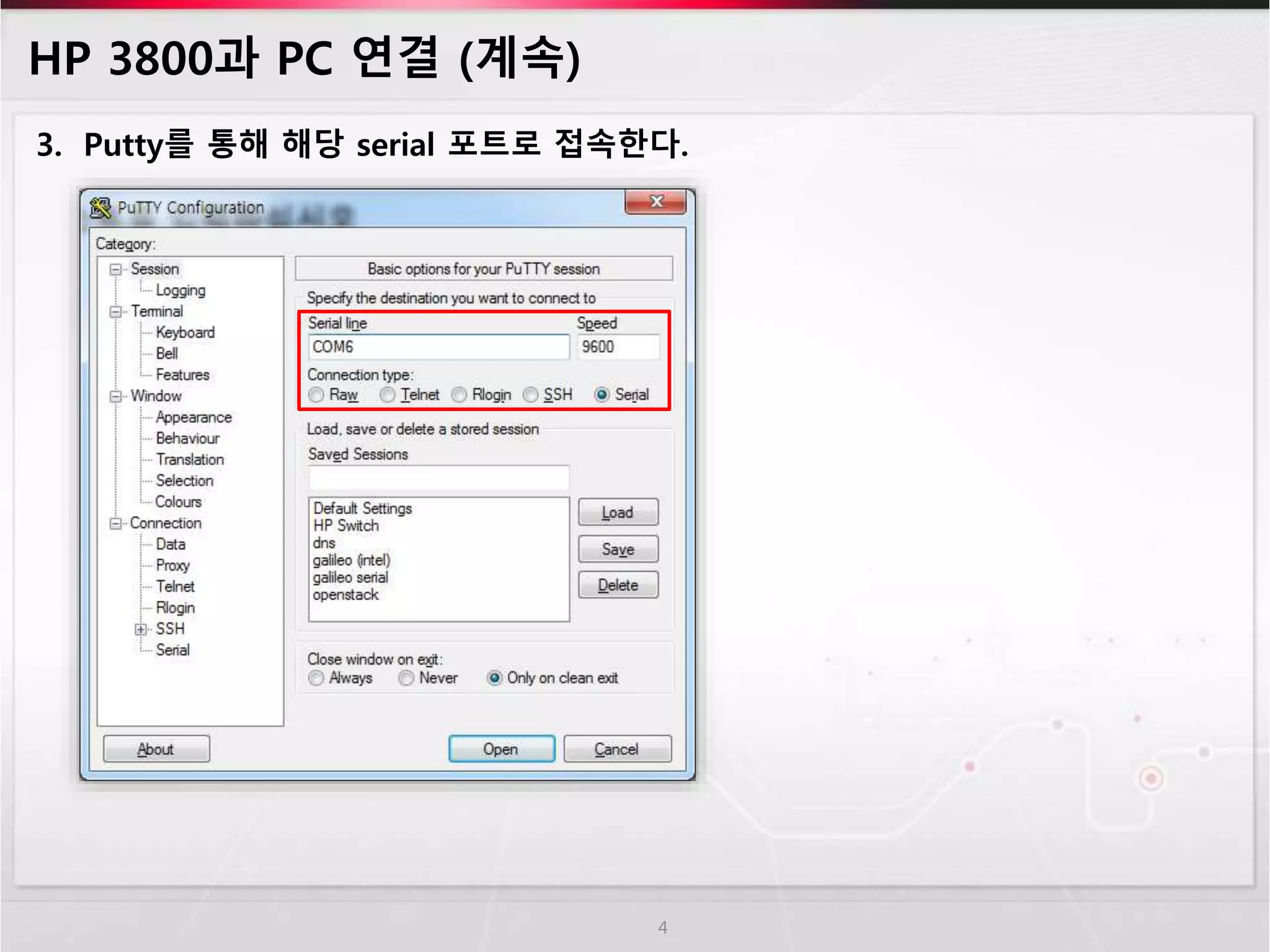

3. Putty를 통해 해당 serial 포트로 접속한다.
4

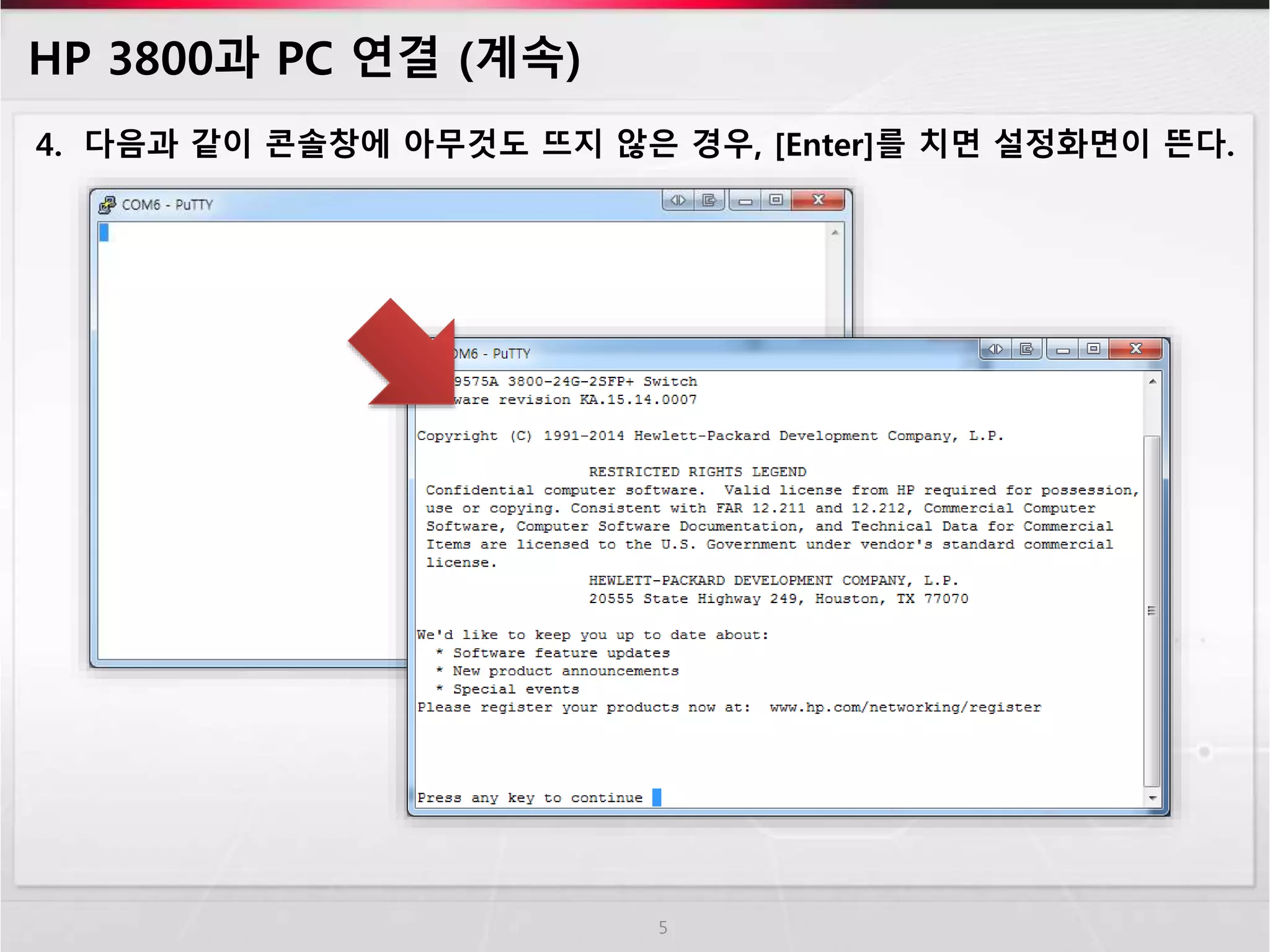

5. HP 3800과 PC 연결 (계속)
4. 다음과 같이 콘솔창에 아무것도 뜨지 않은 경우, [Enter]를 치면 설정화면이 뜬다.
5

6. HP 3800 설정
• 콘솔창에 ‘menu’명령을 내리면, CLI 환경에서 Menu 환경으로 변경된다.
6

7. HP 3800 설정 (계속)
• 방향키 (또는 숫자2키)로 ‘2. Switch Configuration…’을 선택한다.
7

8. HP 3800 설정 (계속)

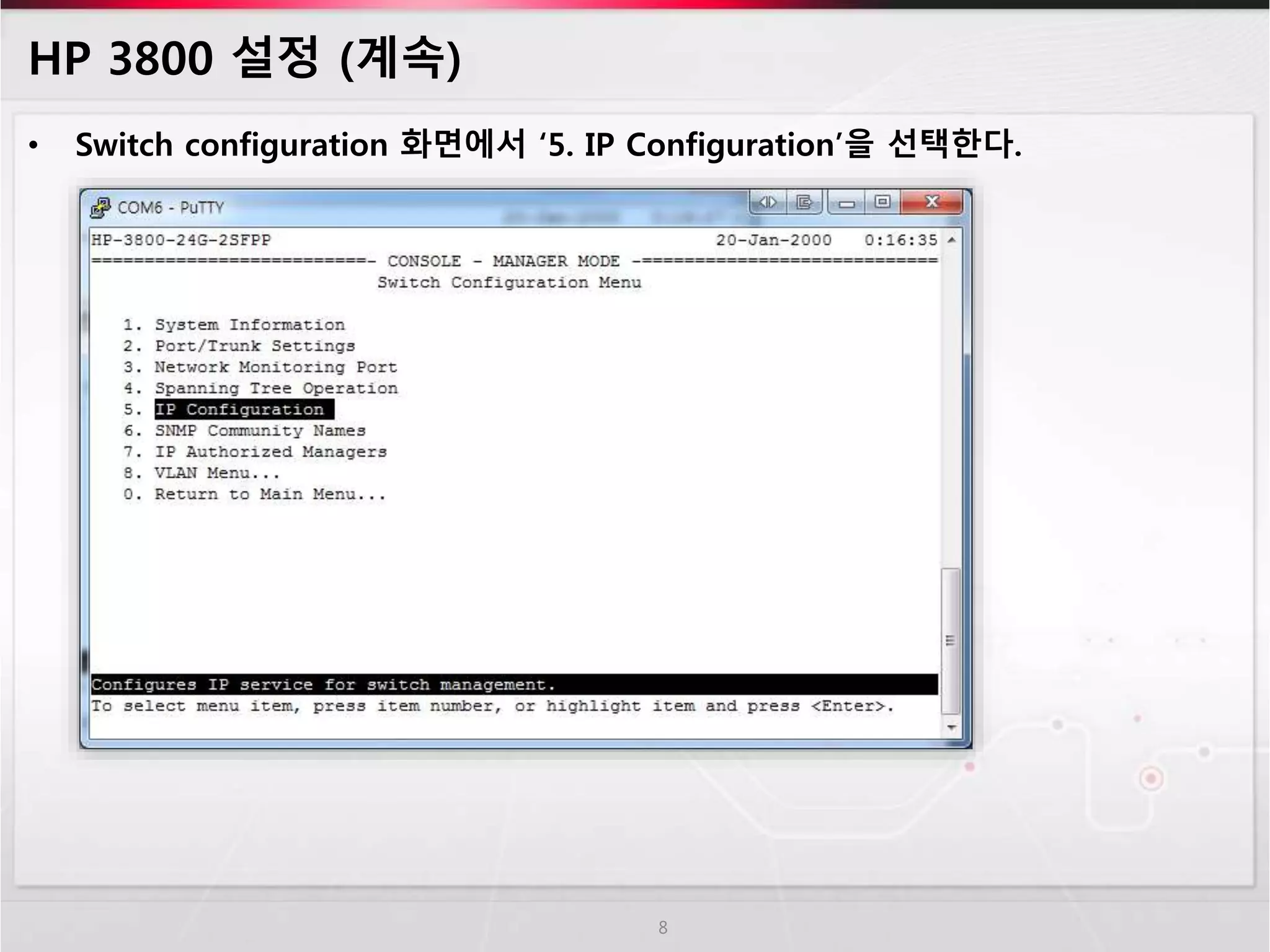

• Switch configuration 화면에서 ‘5. IP Configuration’을 선택한다.
8

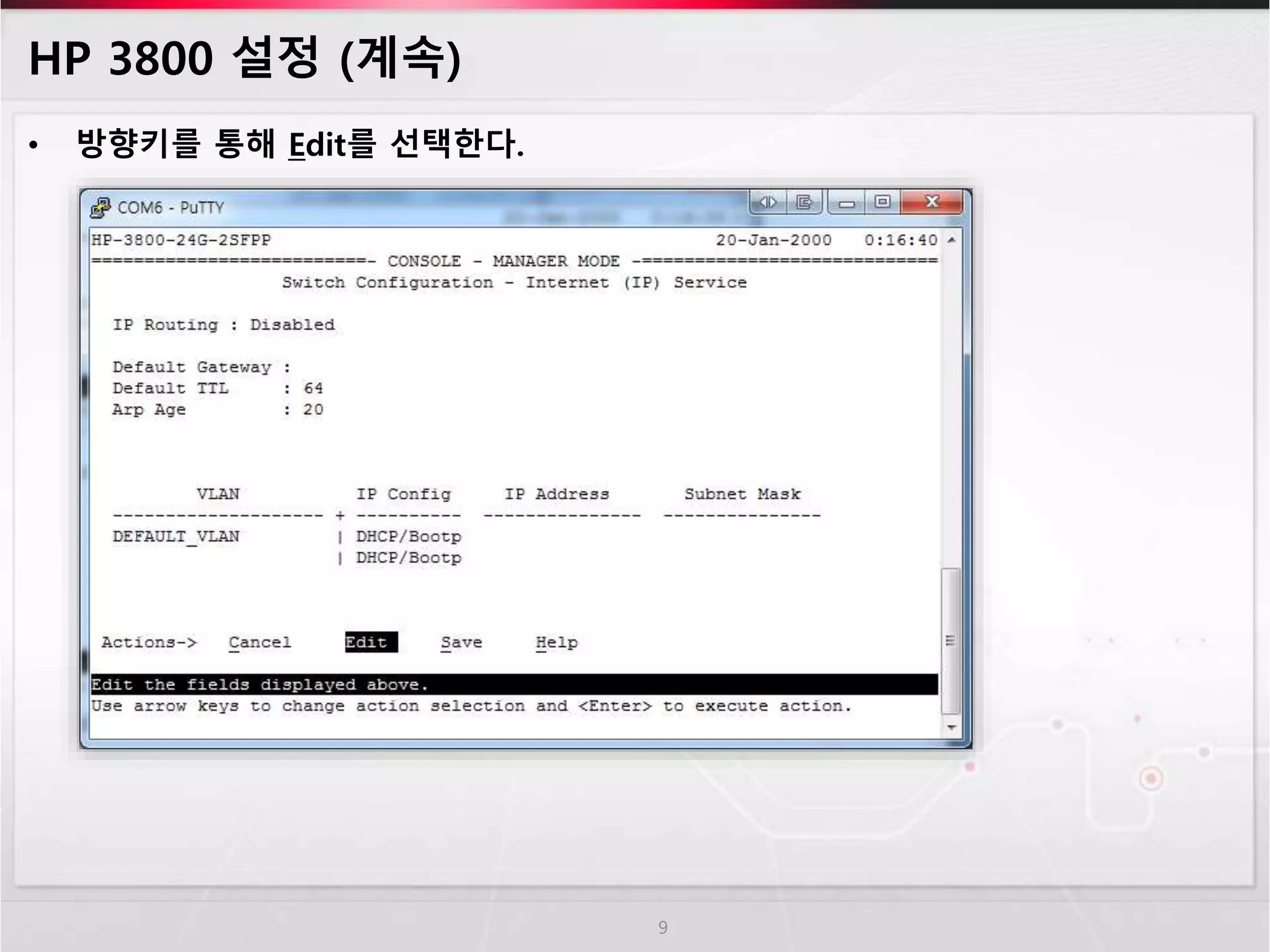

9. HP 3800 설정 (계속)
• 방향키를 통해 Edit를 선택한다.
9

10. HP 3800 설정 (계속)

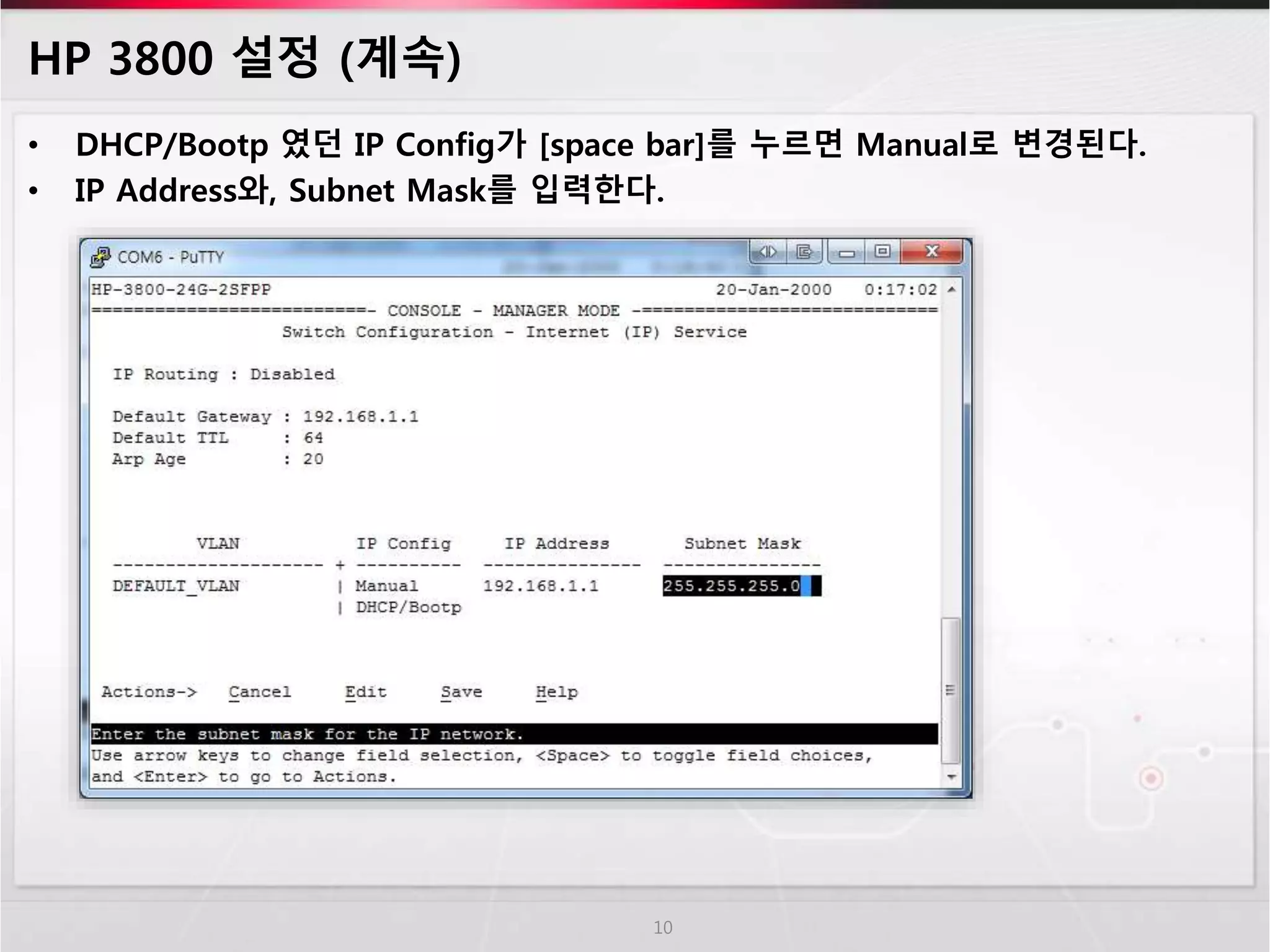

• DHCP/Bootp 였던 IP Config가 [space bar]를 누르면 Manual로 변경된다.
• IP Address와, Subnet Mask를 입력한다.
10

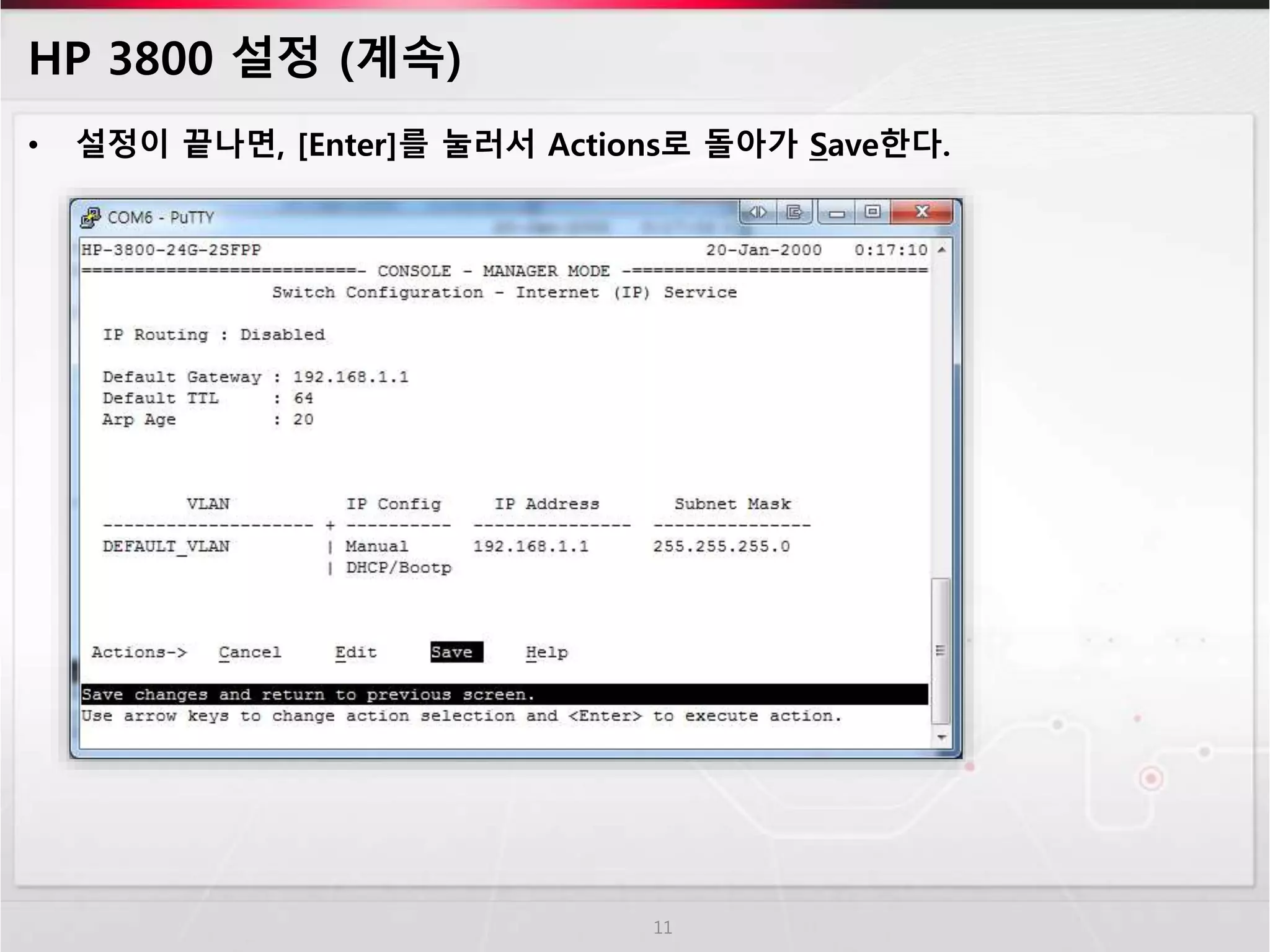

11. HP 3800 설정 (계속)
• 설정이 끝나면, [Enter]를 눌러서 Actions로 돌아가 Save한다.
11

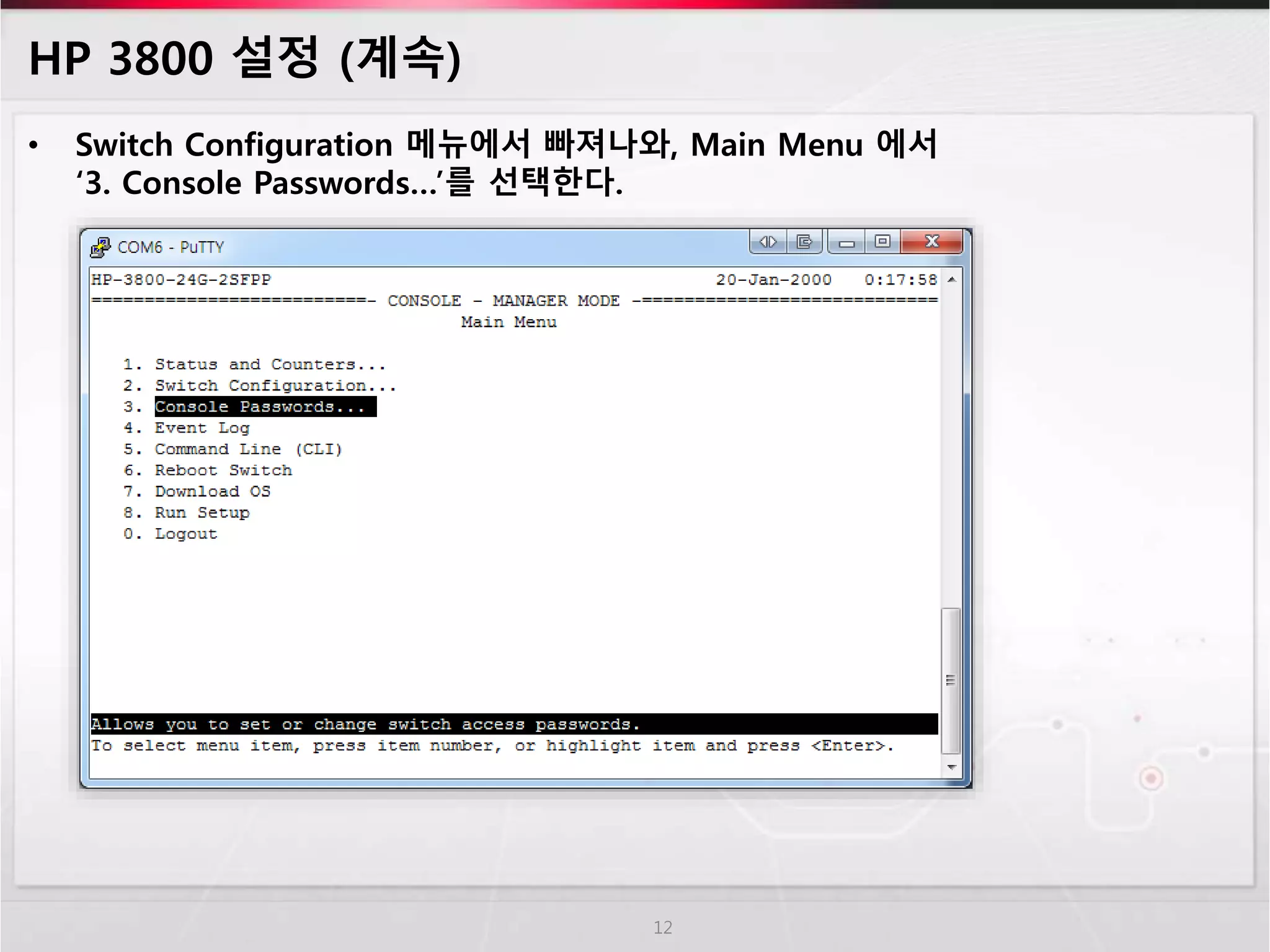

12. HP 3800 설정 (계속)
• Switch Configuration 메뉴에서 빠져나와, Main Menu 에서
‘3. Console Passwords…’를 선택한다.
12

13. HP 3800 설정 (계속)

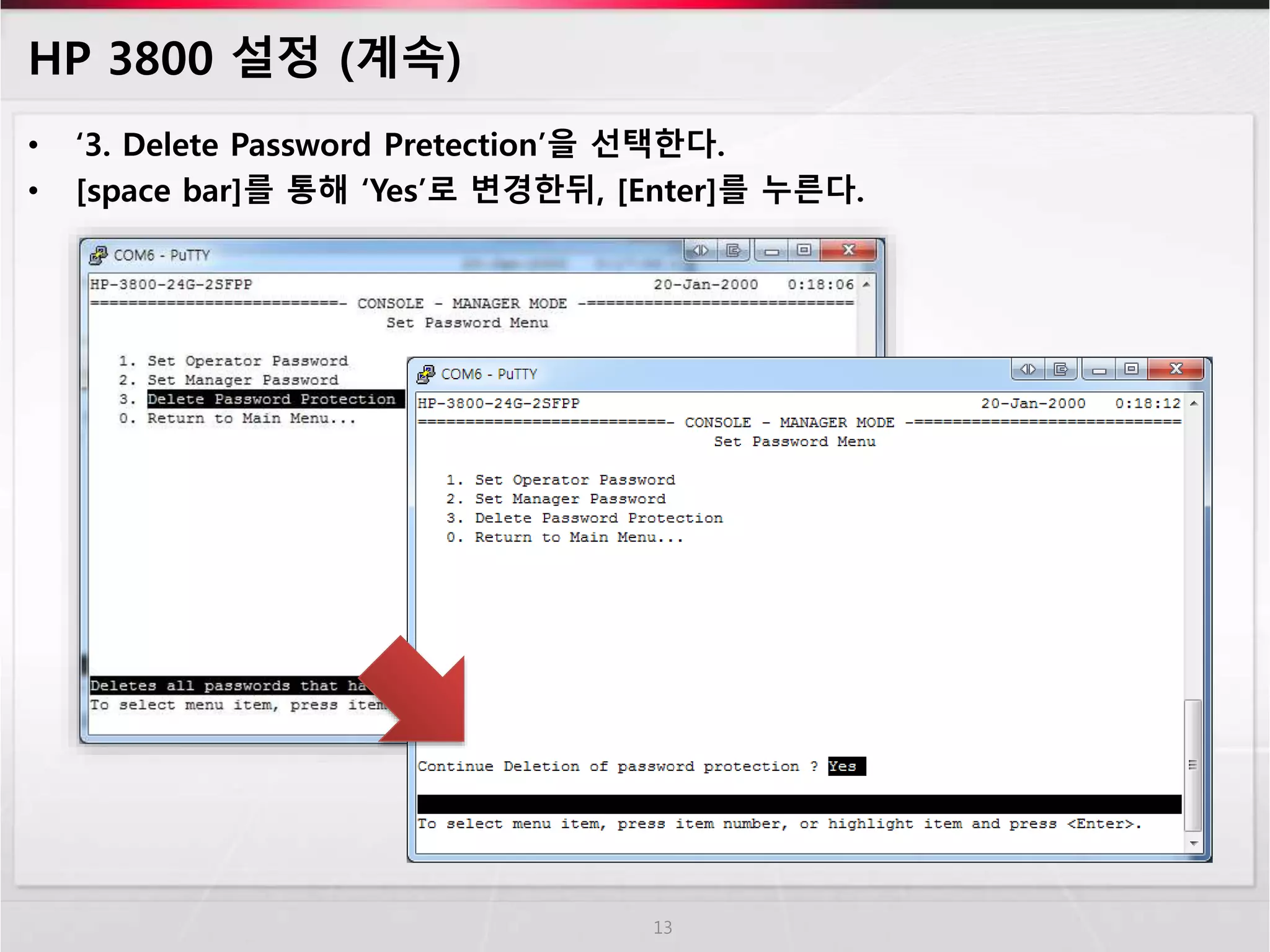

• ‘3. Delete Password Pretection’을 선택한다.
• [space bar]를 통해 ‘Yes’로 변경한뒤, [Enter]를 누른다.
13

14. HP 3800 설정 (계속)

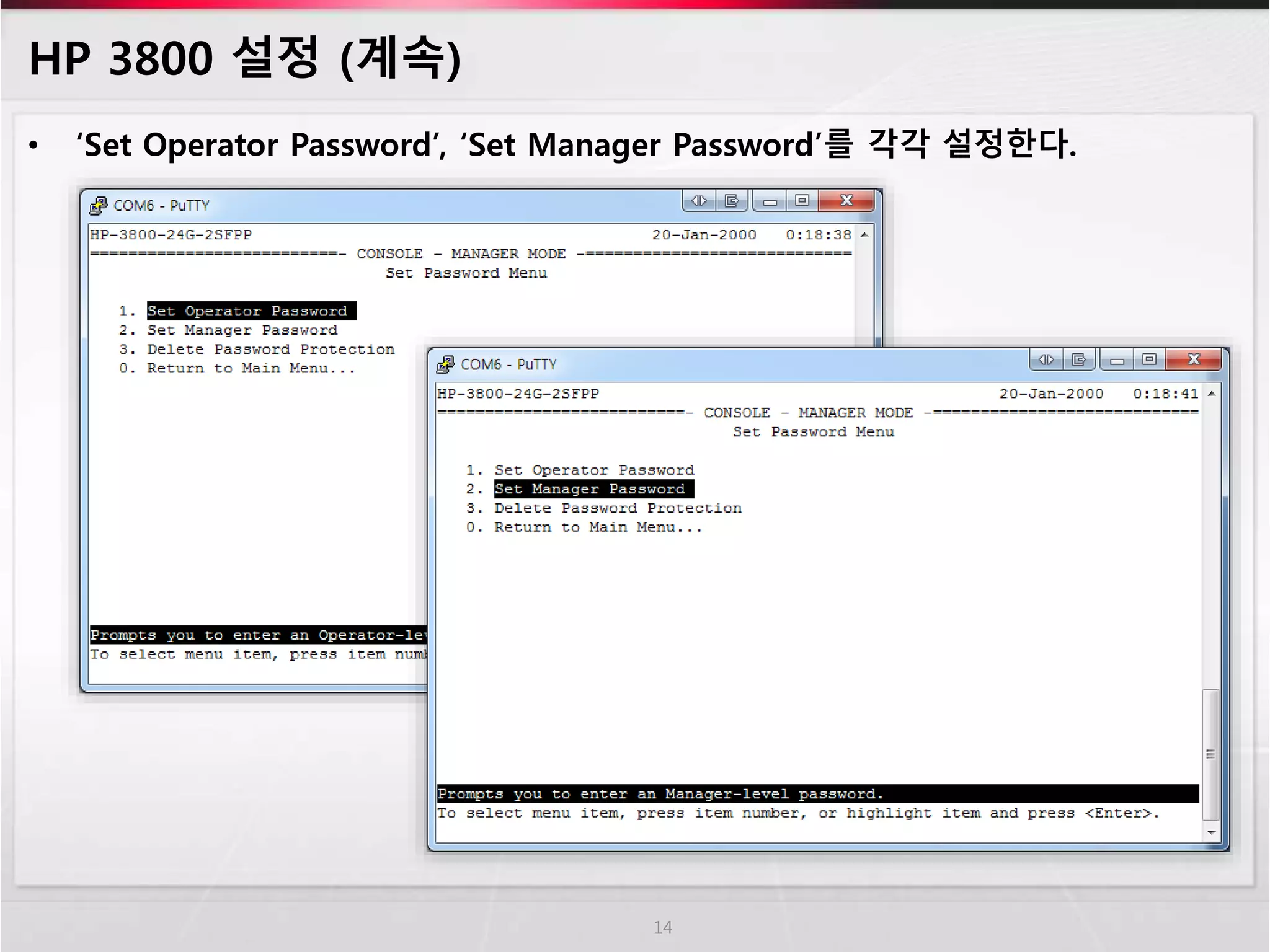

• ‘Set Operator Password’, ‘Set Manager Password’를 각각 설정한다.
14

15. HP 3800 설정 (계속)

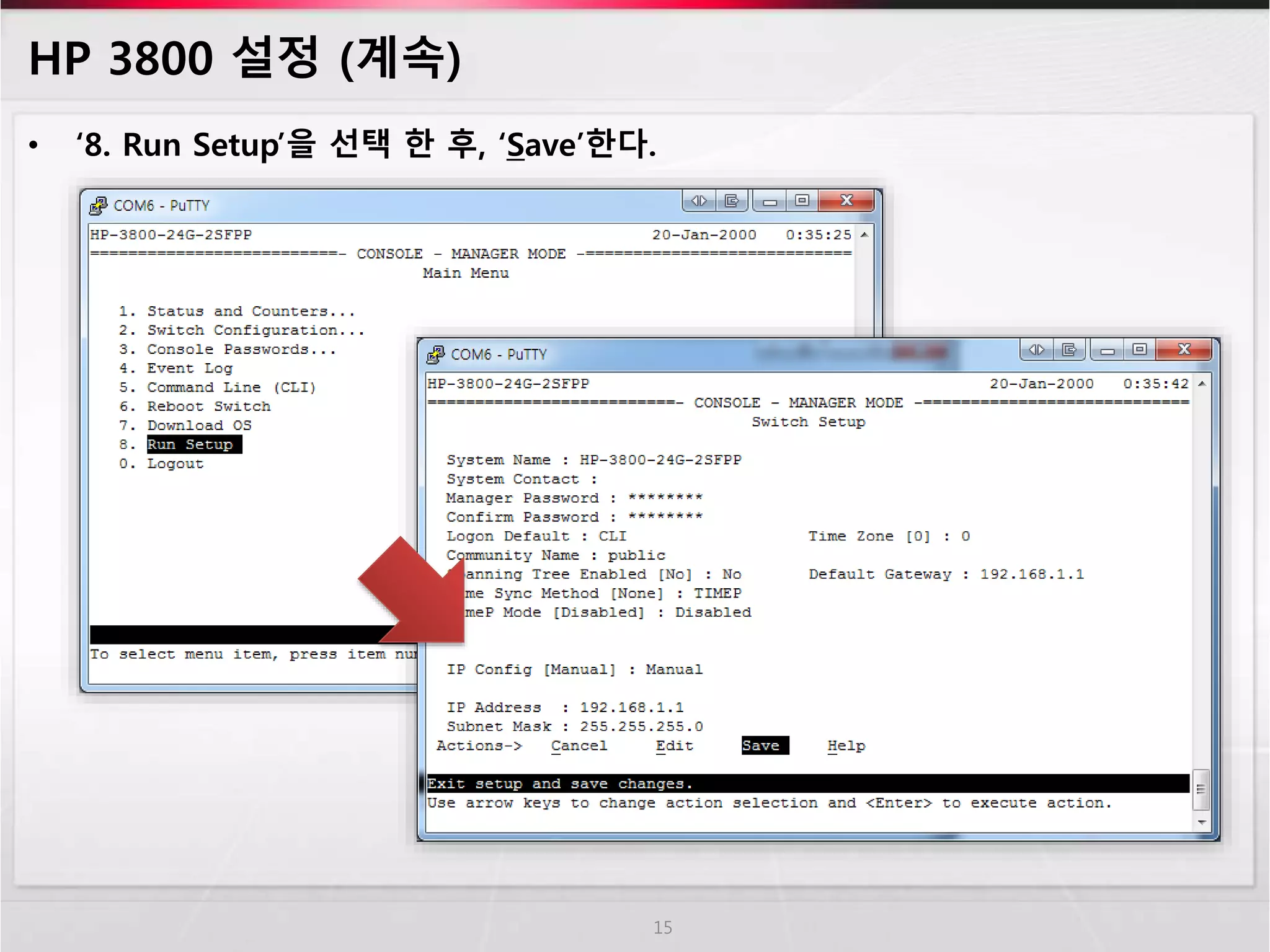

• ‘8. Run Setup’을 선택 한 후, ‘Save’한다.
15

16. HP 3800 설정 (계속)

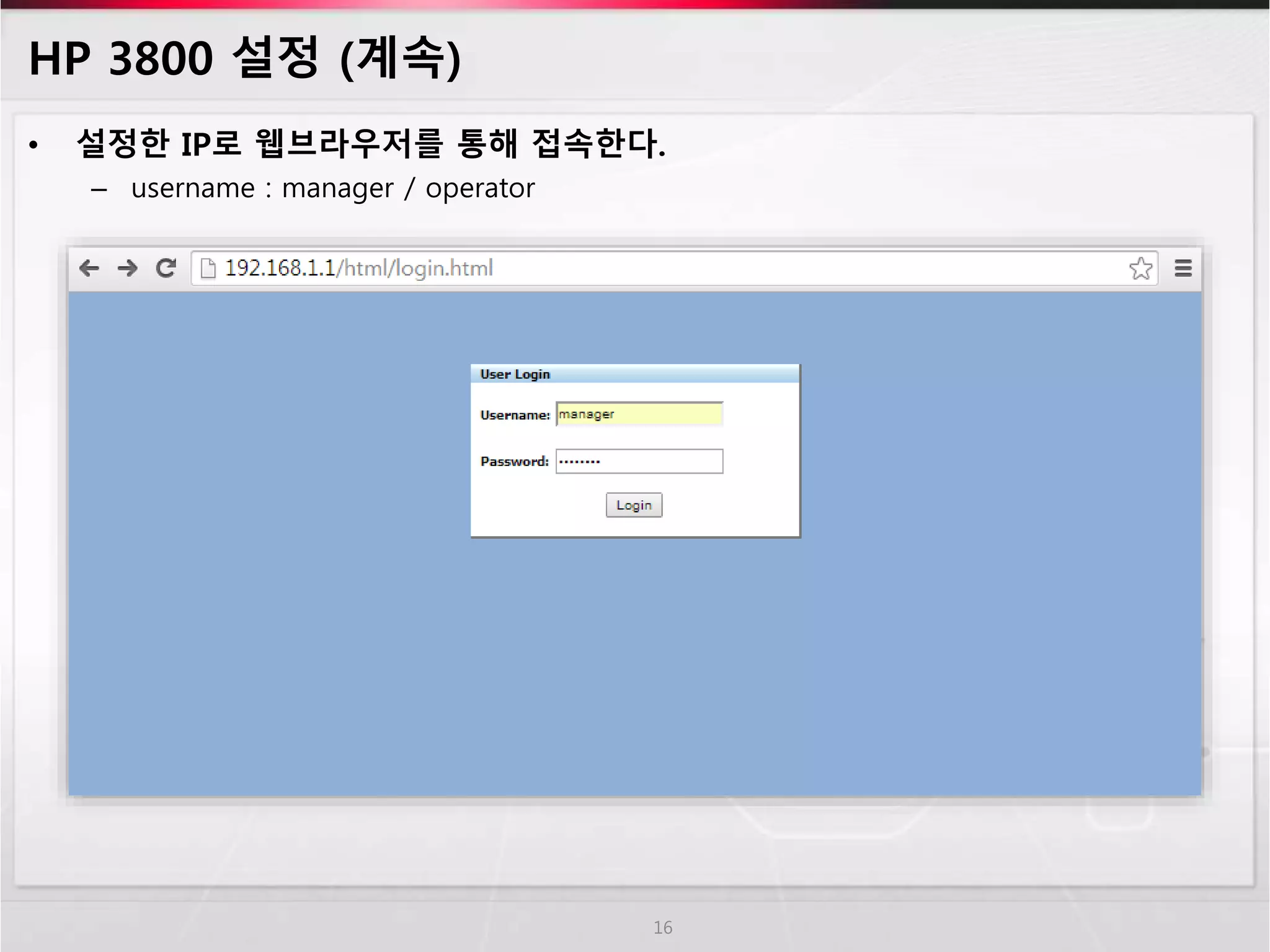

• 설정한 IP로 웹브라우저를 통해 접속한다.
– username : manager / operator
16

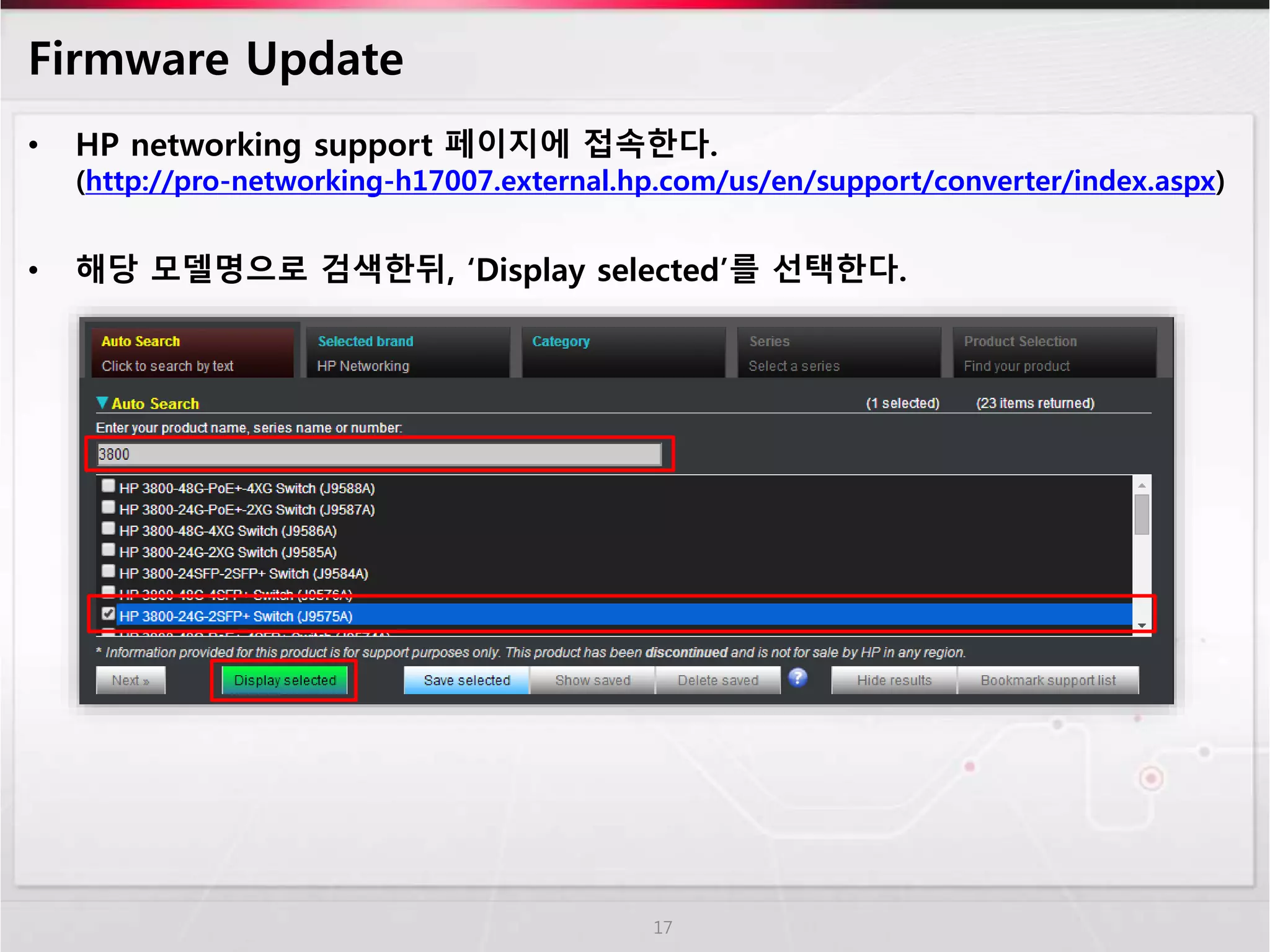

17. Firmware Update
• HP networking support 페이지에 접속한다.
(http://pro-networking-h17007.external.hp.com/us/en/support/converter/index.aspx)
• 해당 모델명으로 검색한뒤, ‘Display selected’를 선택한다.
17

18. Firmware Update (계속)

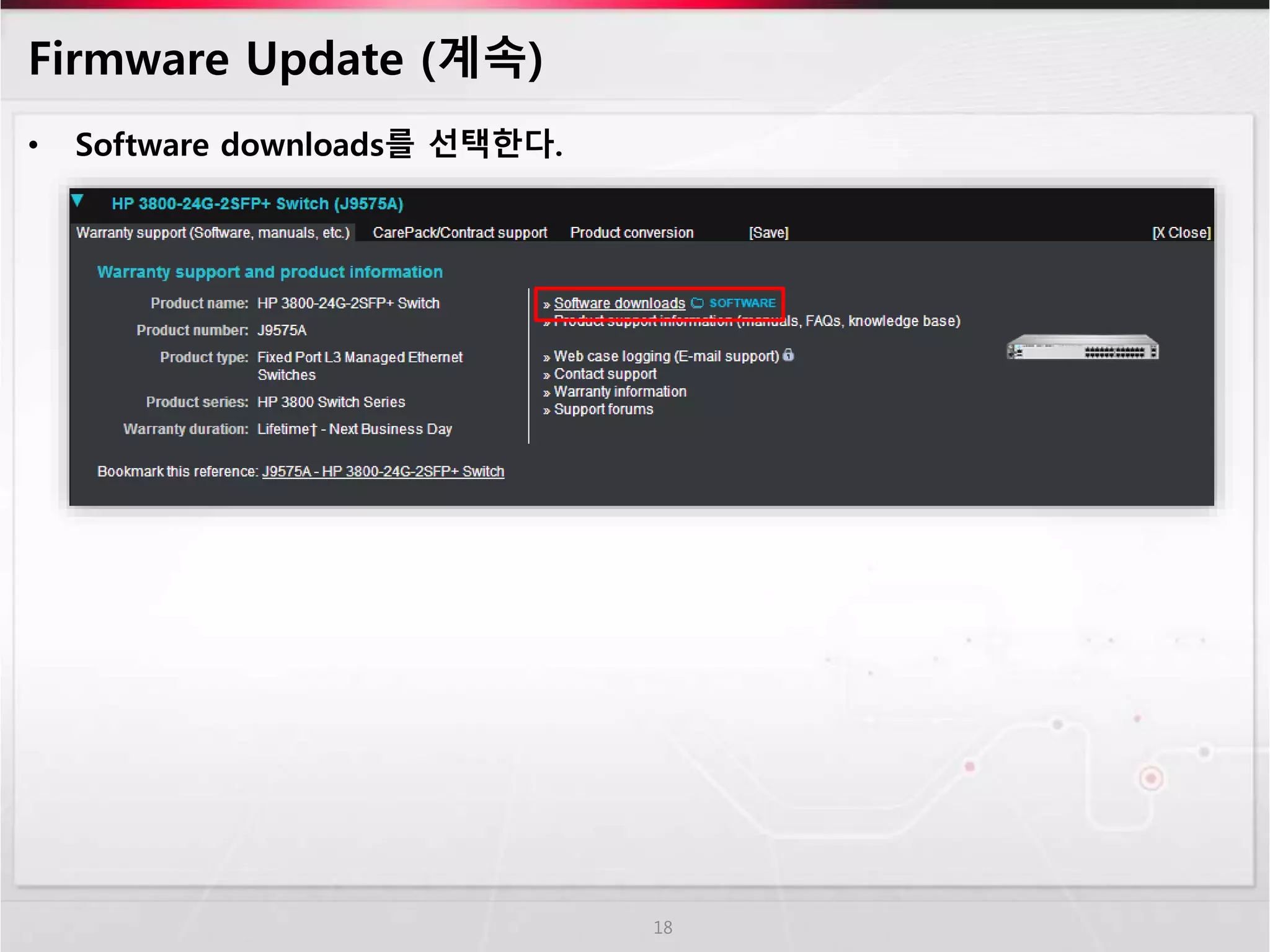

• Software downloads를 선택한다.
18

19. Firmware Update (계속)

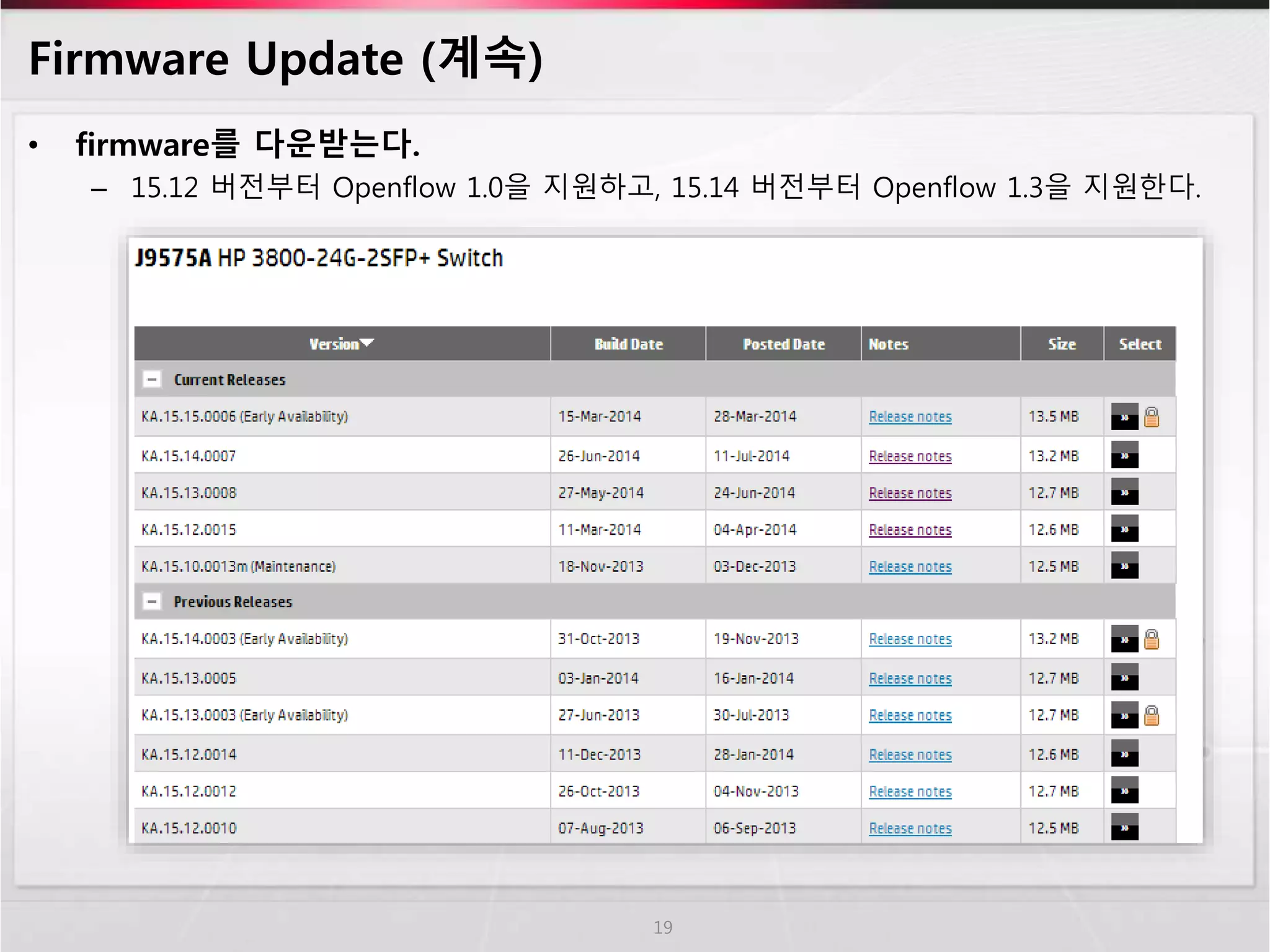

• firmware를 다운받는다.
– 15.12 버전부터 Openflow 1.0을 지원하고, 15.14 버전부터 Openflow 1.3을 지원한다.
19

20. Firmware Update (계속)

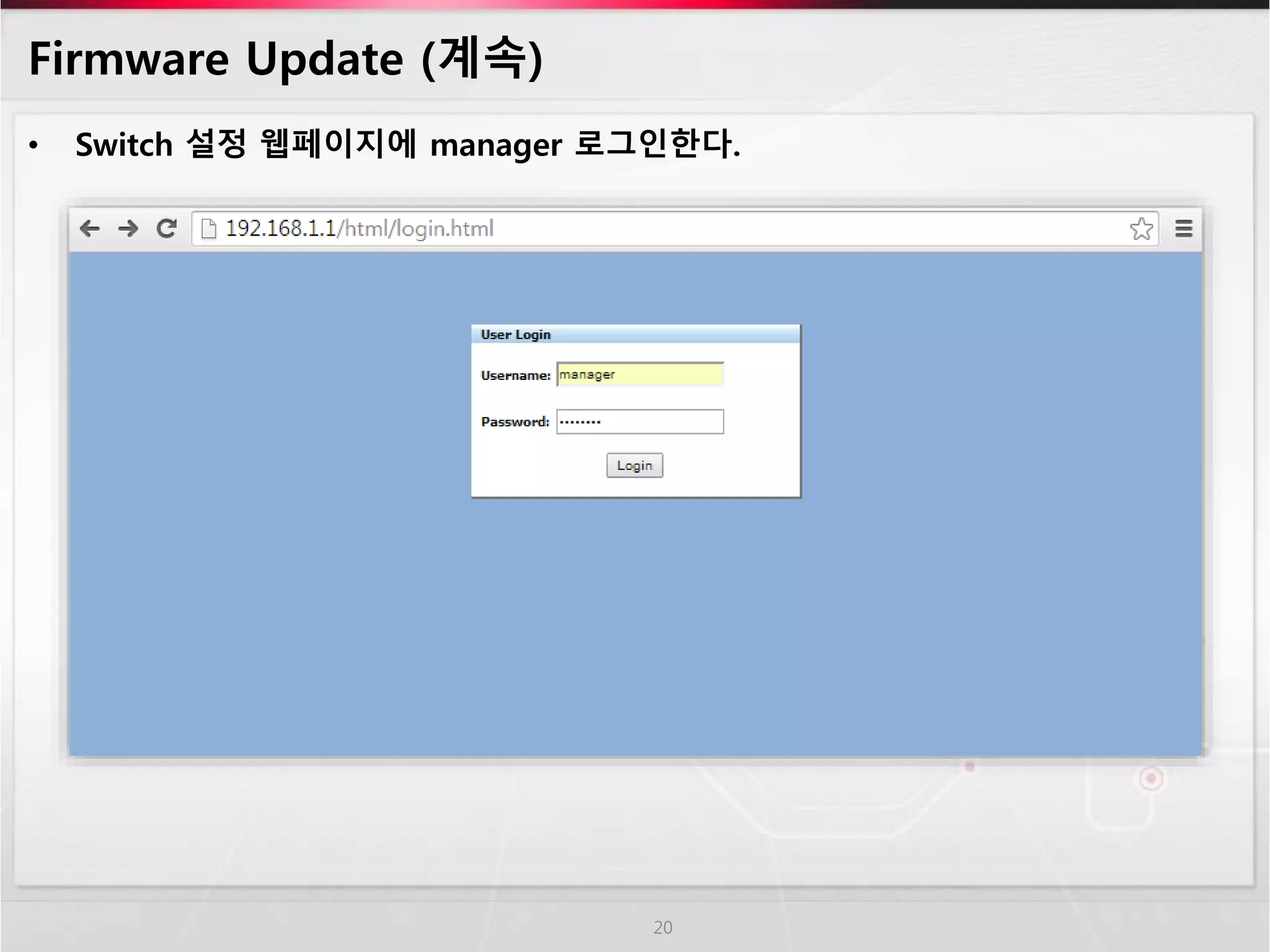

• Switch 설정 웹페이지에 manager 로그인한다.
20

21. Firmware Update (계속)

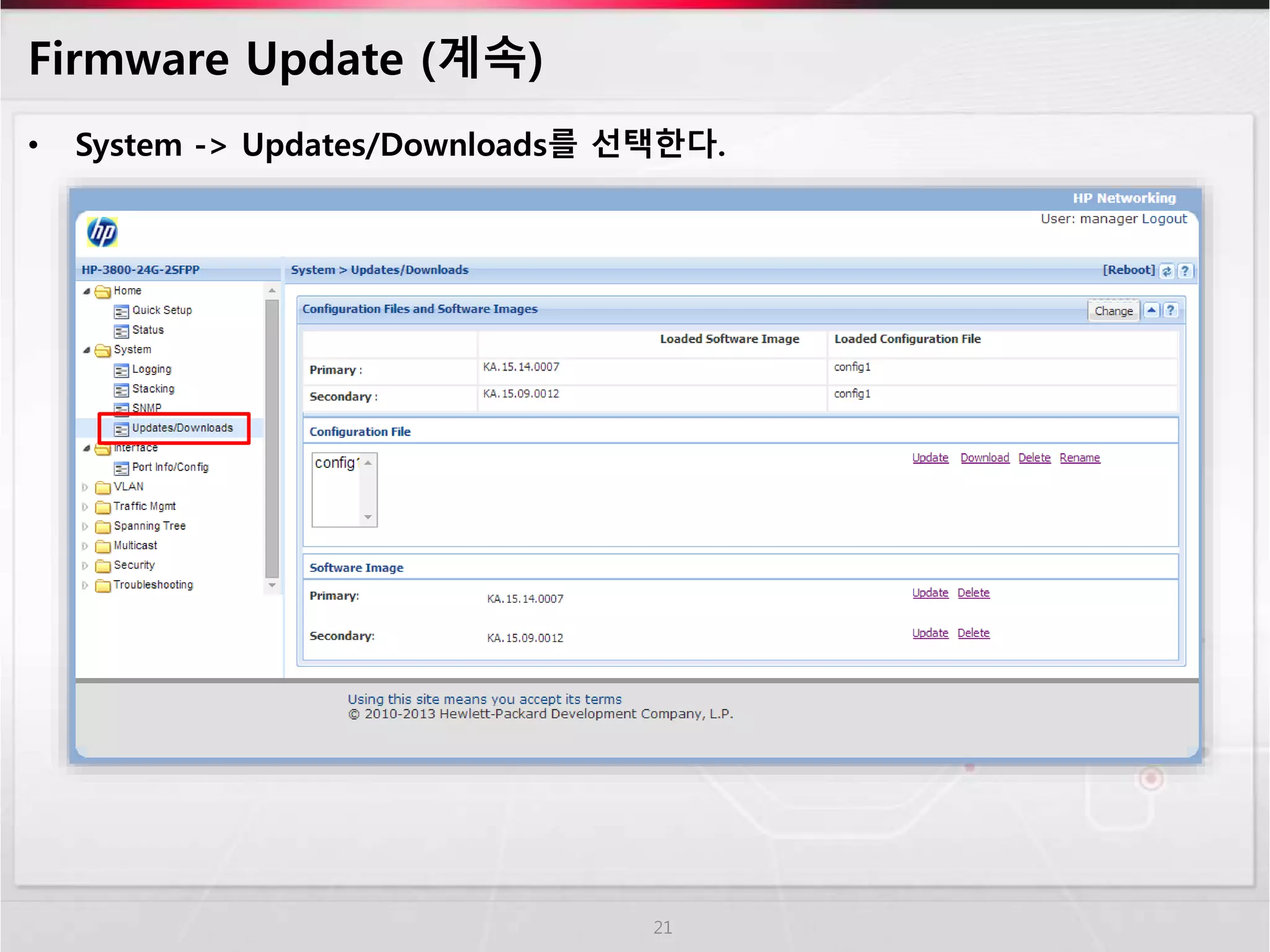

• System -> Updates/Downloads를 선택한다.
21

22. Firmware Update (계속)
• primary image를 업데이트하기 위해 primary의 ‘update’를 선택한다.
22

23. Firmware Update (계속)

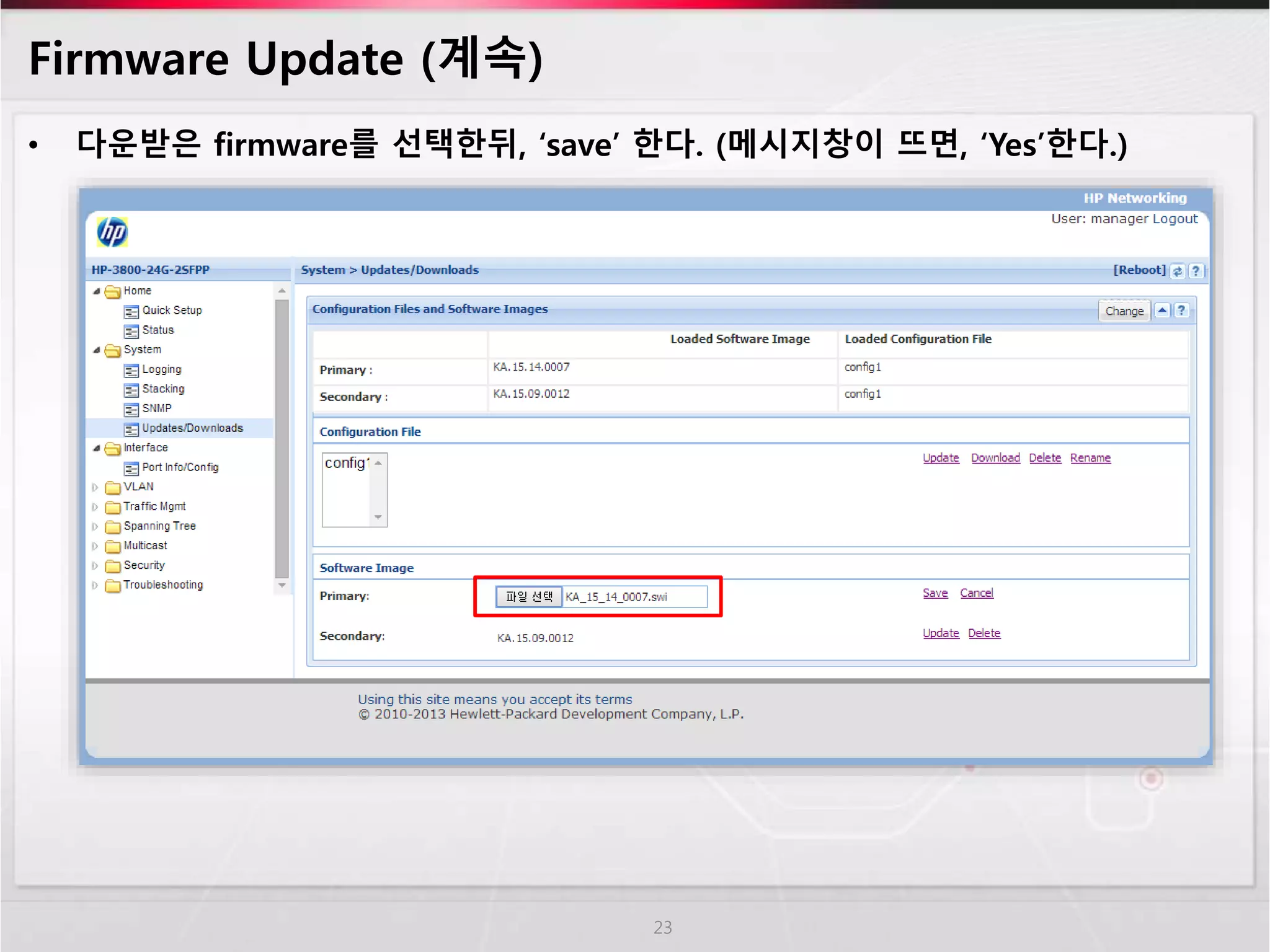

• 다운받은 firmware를 선택한뒤, ‘save’ 한다. (메시지창이 뜨면, ‘Yes’한다.)
23

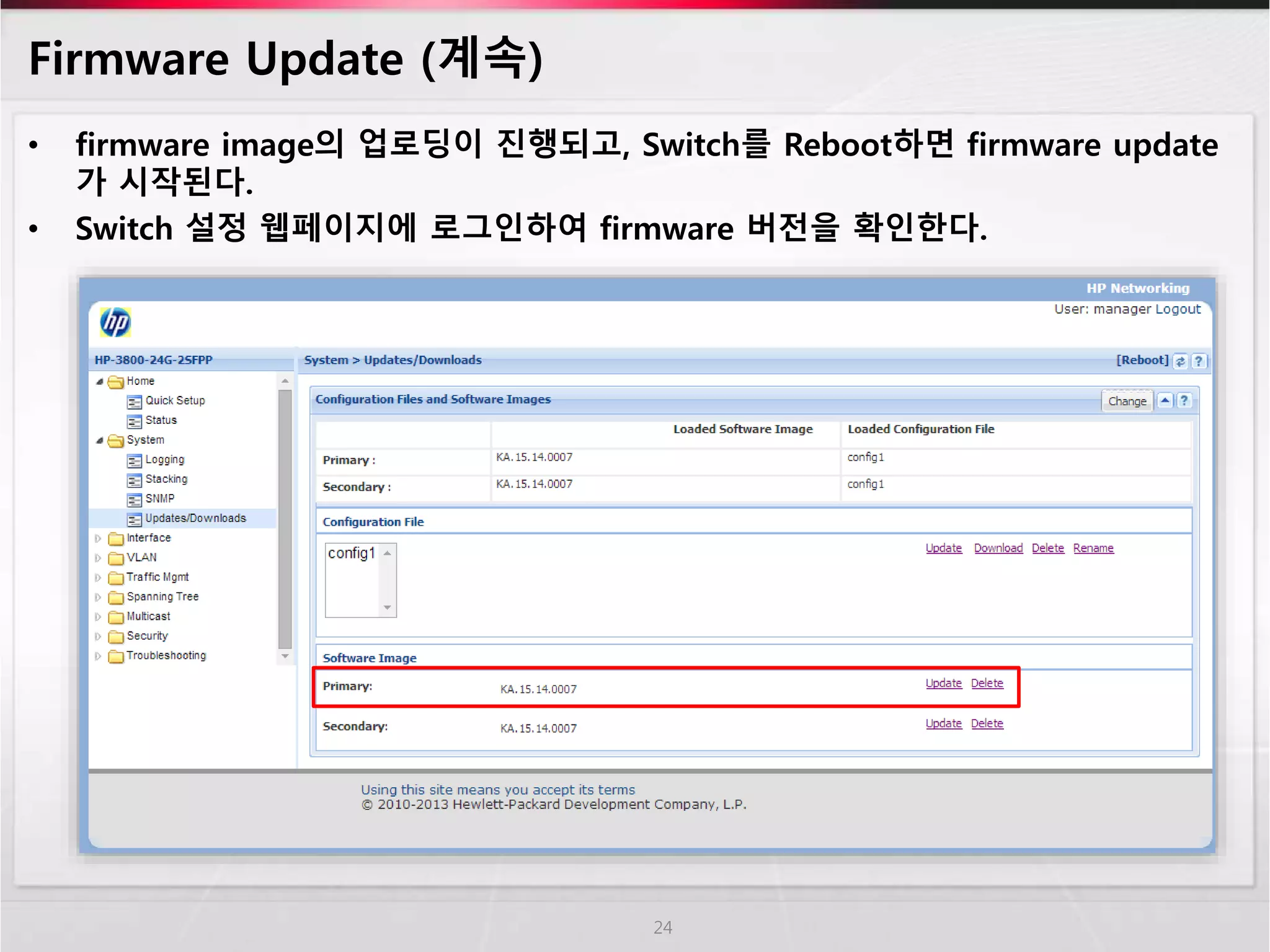

24. Firmware Update (계속)
• firmware image의 업로딩이 진행되고, Switch를 Reboot하면 firmware update
가 시작된다.
• Switch 설정 웹페이지에 로그인하여 firmware 버전을 확인한다.
24

25. HP 3800 Openflow 설정

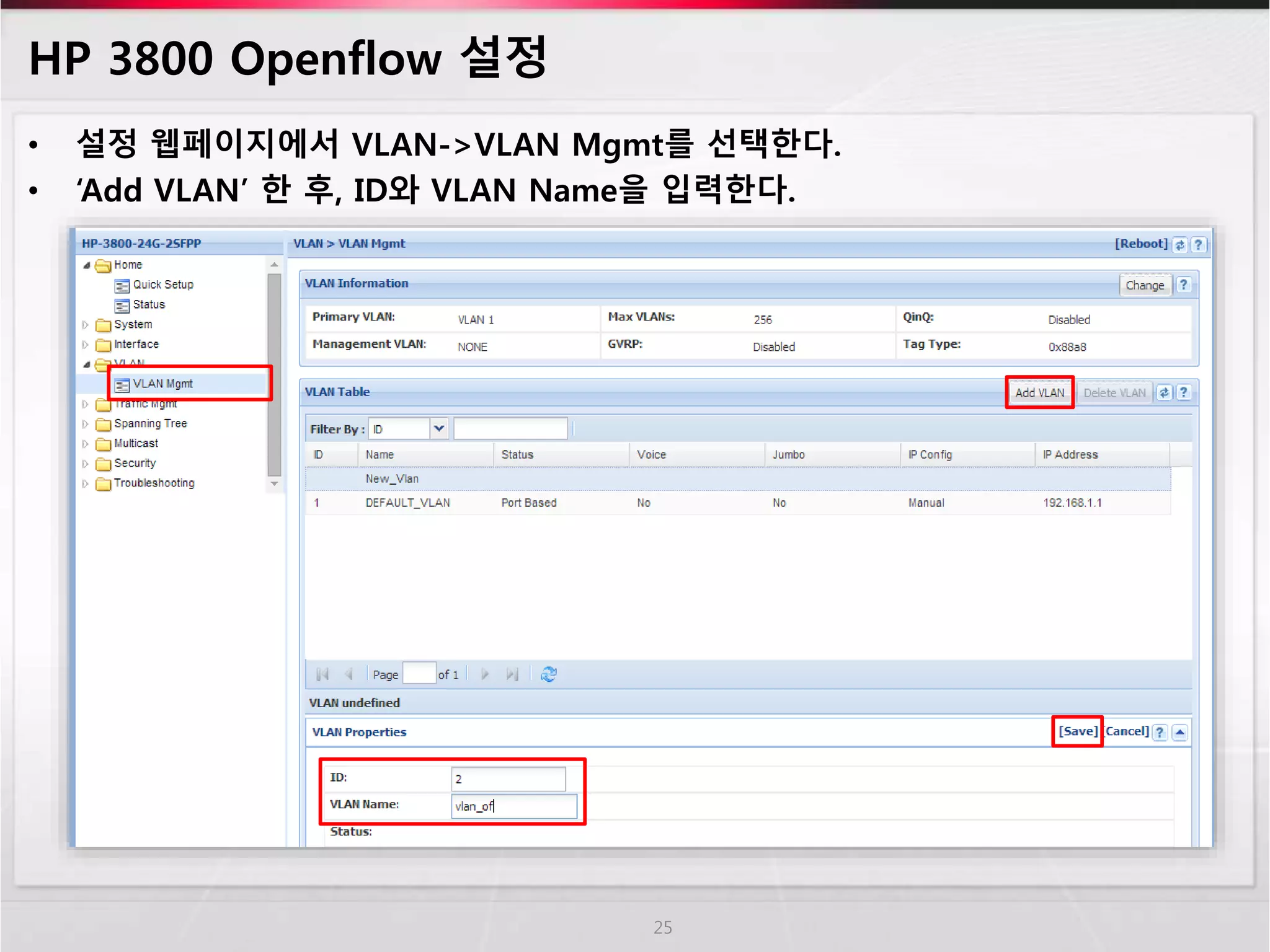

• 설정 웹페이지에서 VLAN->VLAN Mgmt를 선택한다.
• ‘Add VLAN’ 한 후, ID와 VLAN Name을 입력한다.
25

26. HP 3800 Openflow 설정 (계속)

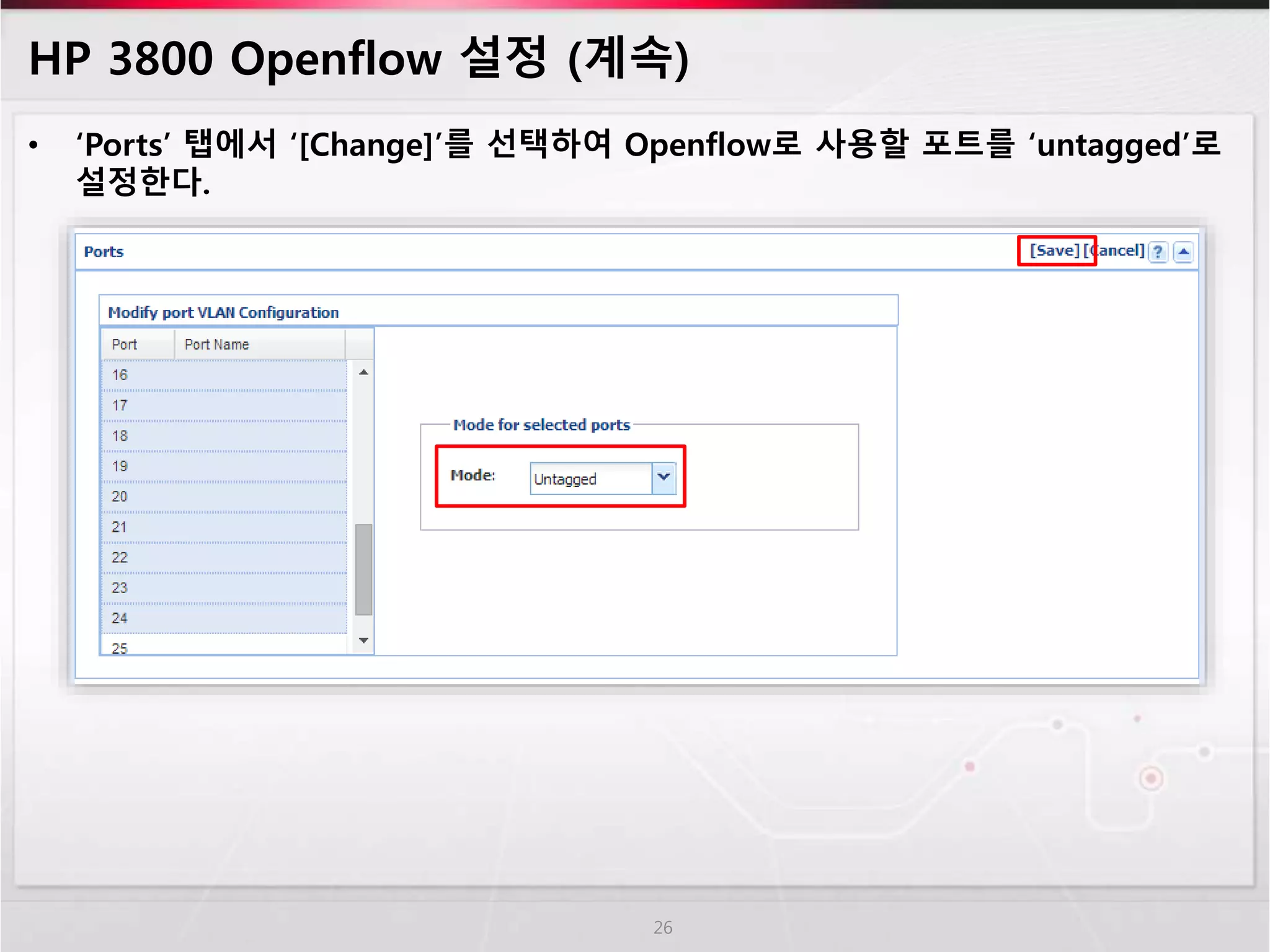

• ‘Ports’ 탭에서 ‘[Change]’를 선택하여 Openflow로 사용할 포트를 ‘untagged’로
설정한다.
26

27. HP 3800 Openflow 설정 (계속)
• VLAN 설정이 끝났으면 putty를 이용해 콘솔창으로 접근한다.
• Openflow 설정을 위해 다음과 같은 명령을 한다.
• Controller를 등록한다.
• Instance를 생성한다.
27
HP-3800-24F-2SFPP# config
HP-3800-24F-2SFPP(config)# openflow
HP-3800-24F-2SFPP(openflow)#
HP-3800-24F-2SFPP(openflow)# controller-id 1 ip 192.168.1.10 controller-interface
vlan 1 ┖ Controller IP
┖ Controller와 연결될 VLAN
HP-3800-24F-2SFPP(openflow)# instance test01
HP-3800-24F-2SFPP(of-inst-test01)# ┖ Instance 이름

28. HP 3800 Openflow 설정 (계속)

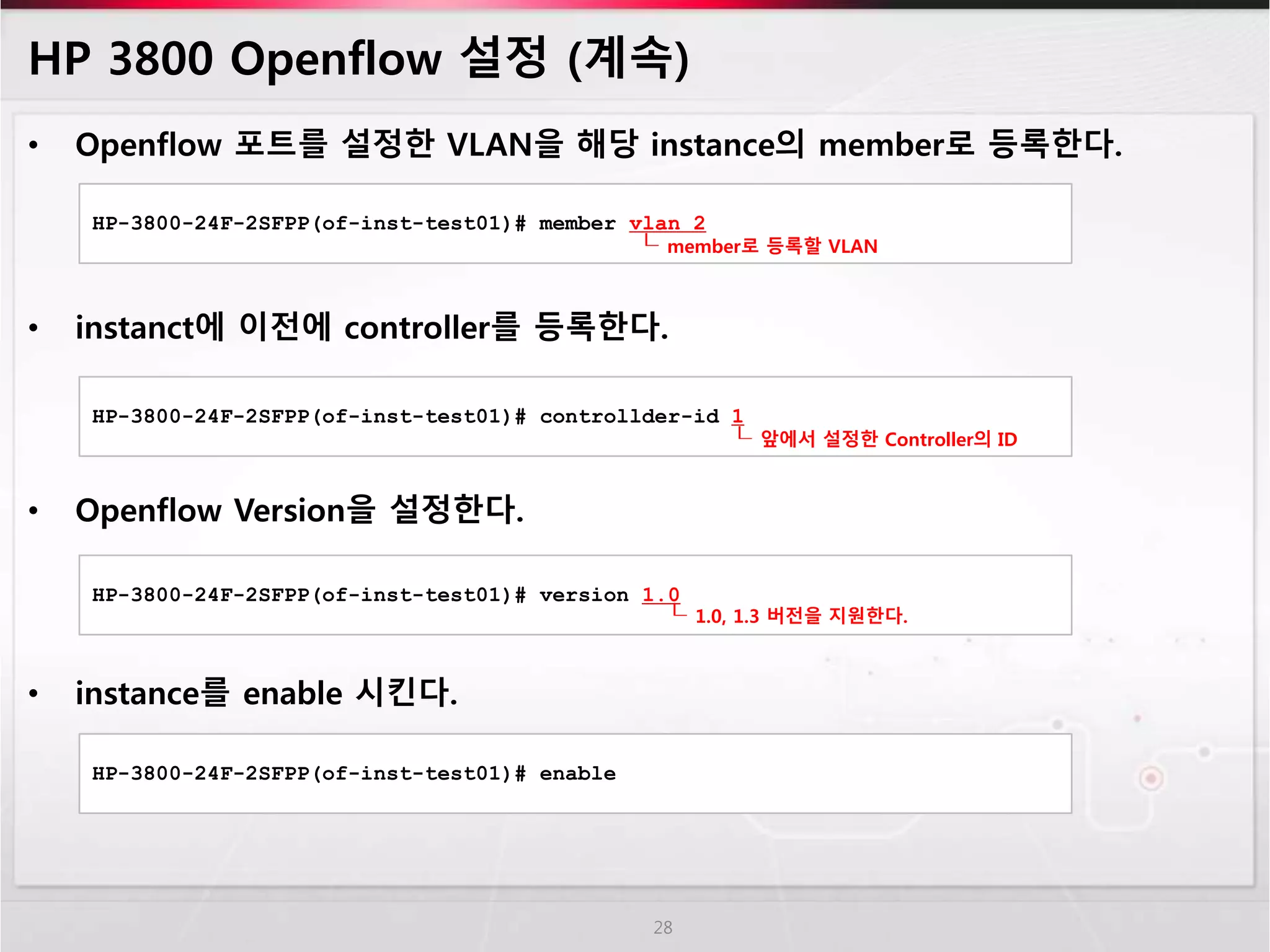

• Openflow 포트를 설정한 VLAN을 해당 instance의 member로 등록한다.
HP-3800-24F-2SFPP(of-inst-test01)# member vlan 2
┖ member로 등록할 VLAN
• instanct에 이전에 controller를 등록한다.
HP-3800-24F-2SFPP(of-inst-test01)# controllder-id 1
• Openflow Version을 설정한다.
• instance를 enable 시킨다.
28
┖ 앞에서 설정한 Controller의 ID
HP-3800-24F-2SFPP(of-inst-test01)# version 1.0
┖ 1.0, 1.3 버전을 지원한다.
HP-3800-24F-2SFPP(of-inst-test01)# enable

29. HP 3800 Openflow 설정 (계속)

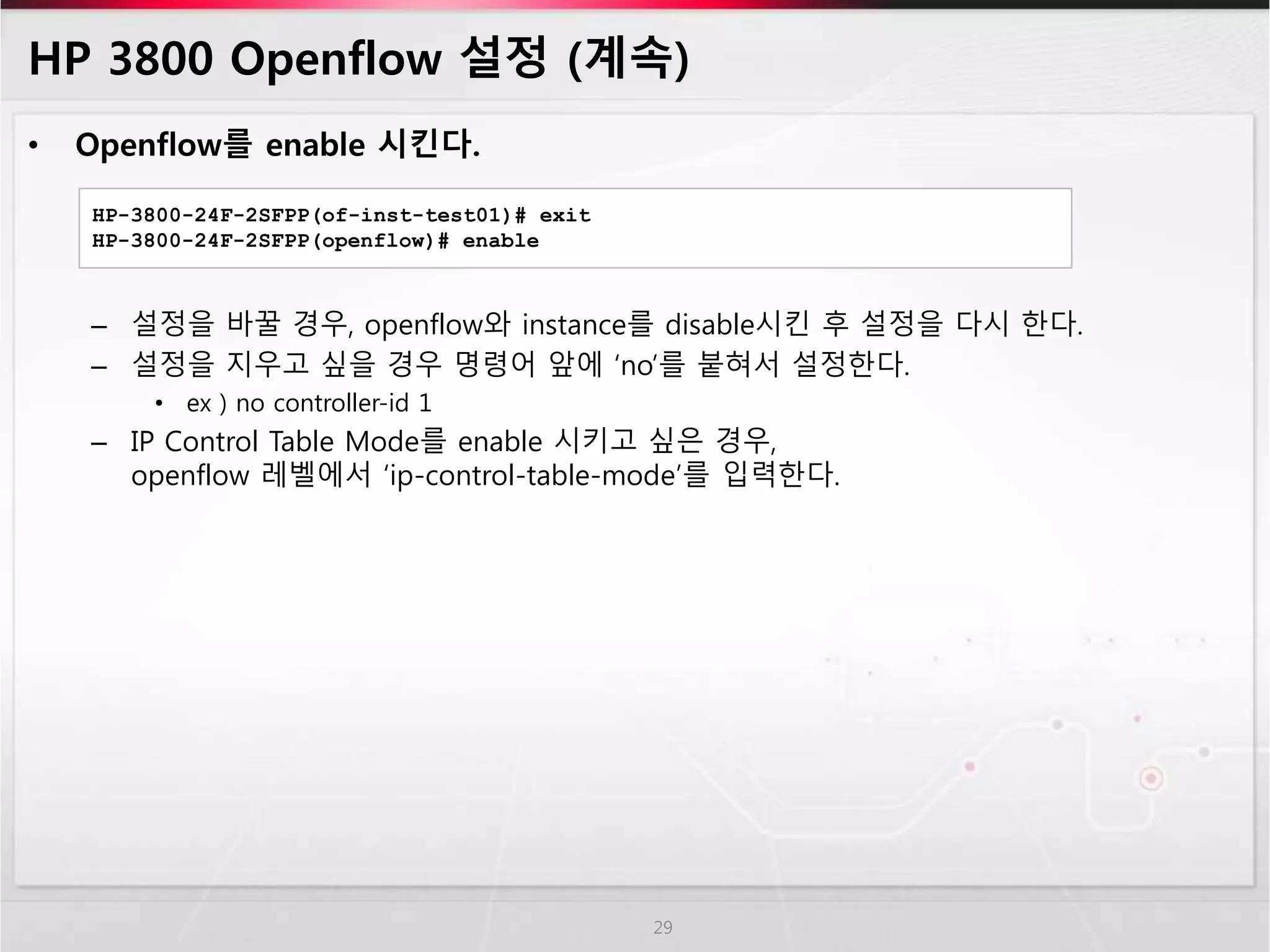

• Openflow를 enable 시킨다.
– 설정을 바꿀 경우, openflow와 instance를 disable시킨 후 설정을 다시 한다.
– 설정을 지우고 싶을 경우 명령어 앞에 ‘no’를 붙혀서 설정한다.
• ex ) no controller-id 1
– IP Control Table Mode를 enable 시키고 싶은 경우,
openflow 레벨에서 ‘ip-control-table-mode’를 입력한다.
29
HP-3800-24F-2SFPP(of-inst-test01)# exit
HP-3800-24F-2SFPP(openflow)# enable

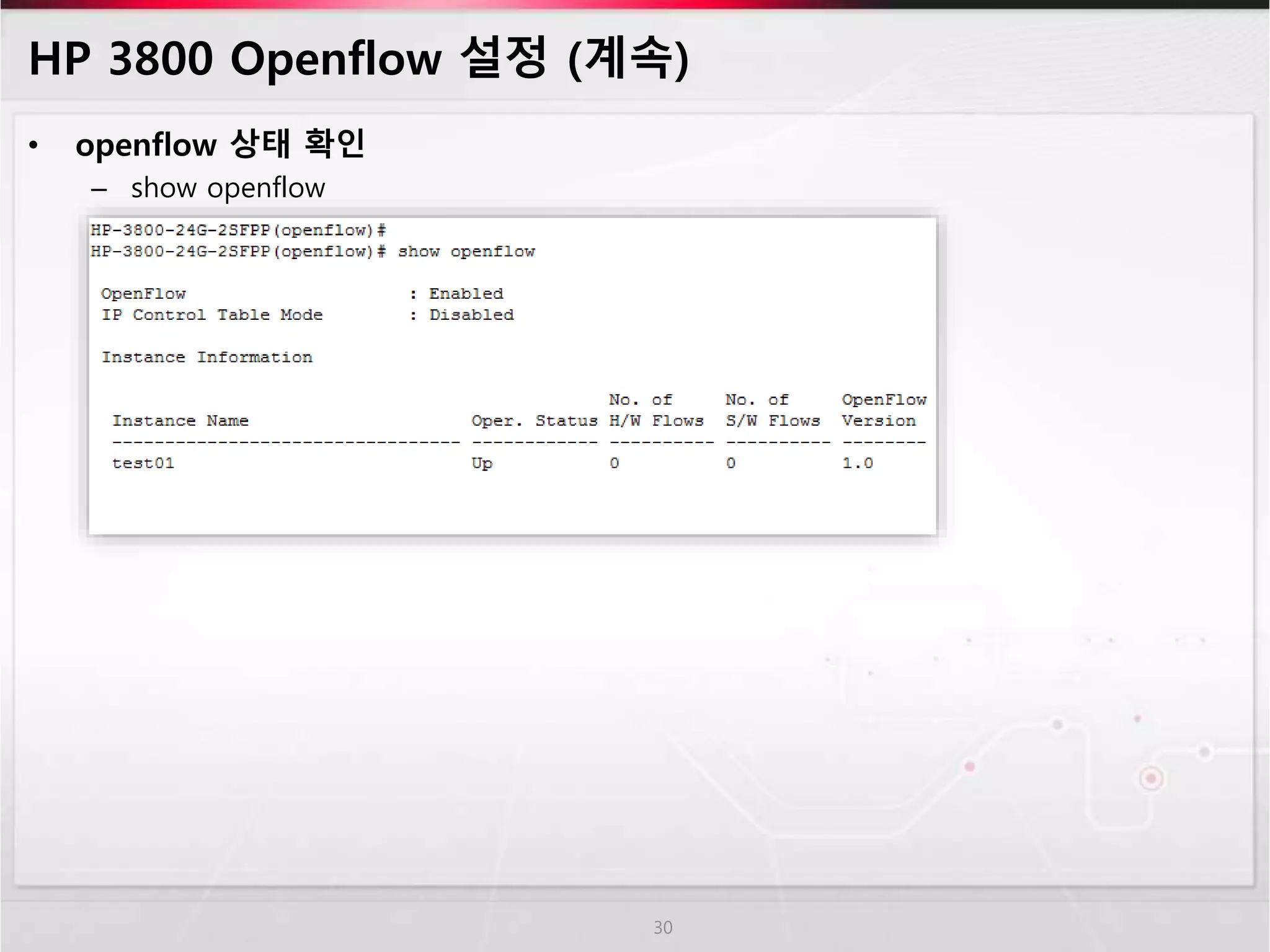

30. HP 3800 Openflow 설정 (계속)
• openflow 상태 확인
– show openflow
30

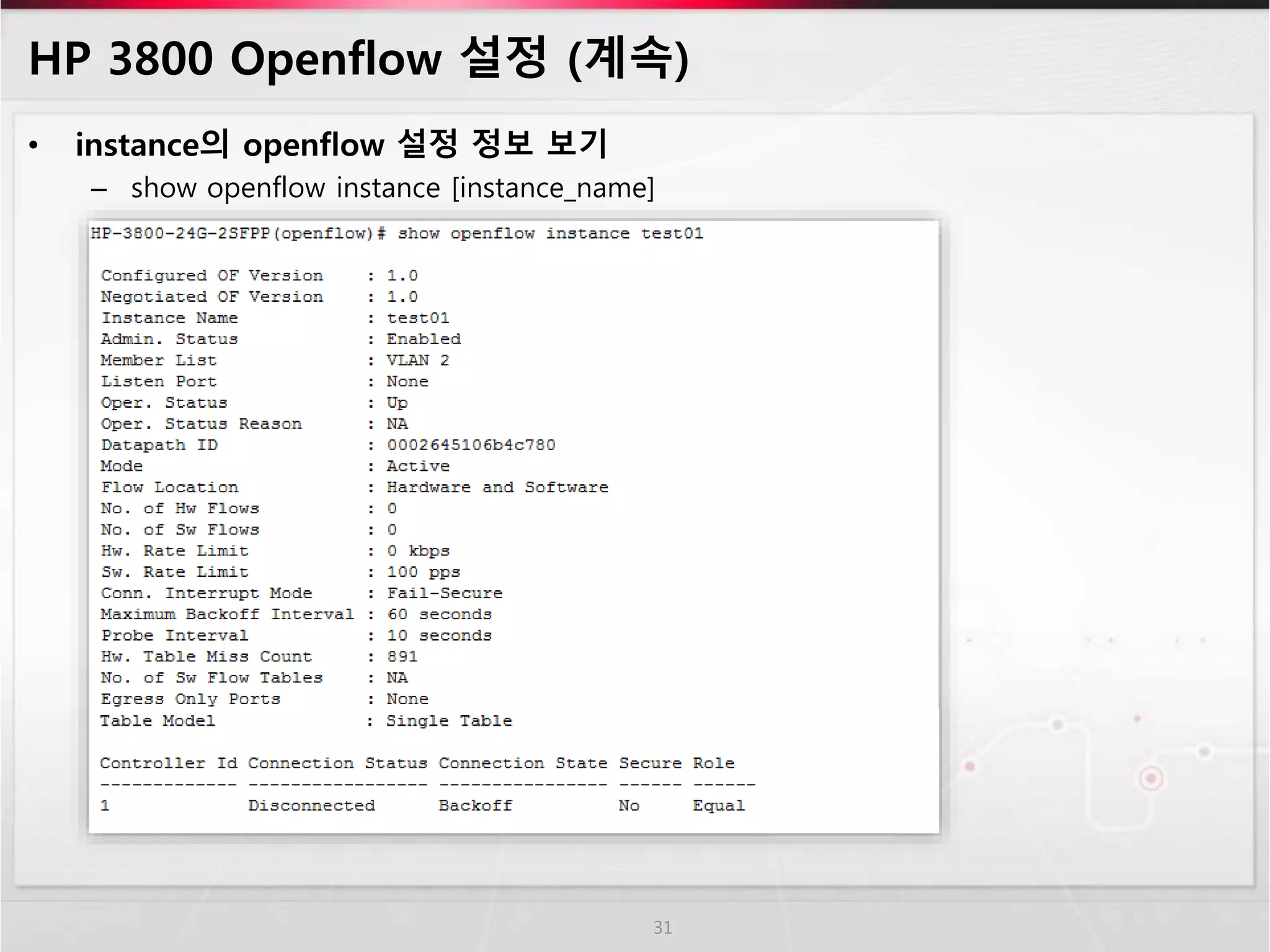

31. HP 3800 Openflow 설정 (계속)
• instance의 openflow 설정 정보 보기
– show openflow instance [instance_name]
31

32. HP 3800 Openflow 설정 (계속)
• 전체적인 설정 내용 확인
– show run
32
