近年数値シミュレーション研究において、本来グラフィック処理用のGPU（Graphics Processing Unit）を演算用途に用いることが進んでいる。GPUは、CPUに比べて高い演算性能、プロセッサ-メモリ間での高いデータ転送速度に加えて高い電力効率といった特徴を持つことから、米国オークリッジ国立研究所のTitan（2012年11月に世界最高演算性能を記録）、東京工業大学のTSUBAME2.0などGPUを用いた大規模スーパーコンピュータ（以下スパコン）の割合が増加している。 気象・気候モデルへのGPUの適用では、先進的な事例としてShimokawabe et al. (2010)による気象モデルASUCAのGPUへの移植とTSUBAME2.0での大規模実行がある。しかしながら、気象・気候学からの研究成果を創出するほどにはGPUは普及していない状況である。考えられる理由としては、GPUはCPUに比べてコア数が多く超並列でのプログラミングが求められること、CPUとGPUの複合アーキテクチャとなること、GPU用言語（CUDA）の利用、コードのポータビリティの問題に加え先行事例が少ないために知見の蓄積が不十分であることが挙げられる。 その一方国外では NIM（NOAA）またはCAM-SE（NCAR）など、気象・気候モデルのGPUへの移植が進行中であり、GPUの高い性能を生かした気象・気候学としての成果がTitan等の大規模GPUスパコンを用いて得られることが見込まれている。今後国内でも気象・気候モデルのGPUへの適用を検討する重要性は高い。 また、2018 年頃を目標 に京コンピュータの100倍の性能を目指して開発が進むエクサスケール規模のスパコンでは、数百の計算コアを持つプロセッサの採用が見込まれている。GPUにて気象・気候モデルの超並列計算を研究することは、エクサスケール規模のスパコンで必須となる超並列計算に向けた基礎研究としての意味を持つ。 以上を踏まえ、気象・気候モデルのGPUへの適用性の検討と適用に必要な知見の蓄積を目標に、気候モデル放射カーネルのGPUへの移植とその高速化を試みた。

1. 気候モデル放射カーネル
のGPUへの移植と高速化
山岸 孝輝
高度情報科学技術研究機構
日本気象学会2013年度春季大会
Ver. 1.1

2. はじめに
本研究で行ったこと
気候モデルの放射過程をGPUに移植して高速化
放射過程はNICAMから切り出したもの
CPU（京1node）比で4.7倍の高速化
何を目指しているか
気象・気候モデルをGPUで高速化→高解像度、高ス
ループットな研究環境を実現し、成果を創出
京コンピュータに続くスーパーコンピュータで求めら
れる超並列計算に向けての基礎研究
発表内容
GPUの紹介と放射過程高速化の報告
気象・気候モデルへのGPUの適用について、放射過程のみ
ならず広く議論したい
はじめに

3. What’s GPU？
Graphics Processing Unit
PC等の画像処理を行う装置として開発、利用
大量のデータを並列で処理
高い演算性能かつ低コスト
画像処理以外への応用
汎用のGPU用プログラ
ミング言語「CUDA」登場
GPU搭載スパコンの普及
米国オークリッジ研「Titan」
東工大「TSUBAME2.0」
NVIDIA社 GTX580
512個の演算コア
PCに差して利用する
背景
http://www.nvidia.co.jp/

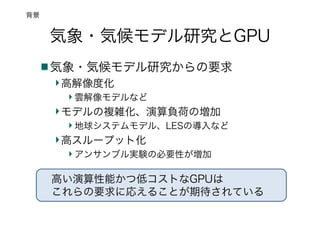

4. 気象・気候モデル研究とGPU
気象・気候モデル研究からの要求
高解像度化
雲解像モデルなど
モデルの複雑化、演算負荷の増加
地球システムモデル、LESの導入など
高スループット化
アンサンブル実験の必要性が増加
背景
高い演算性能かつ低コストなGPUは
これらの要求に応えることが期待されている

5. 気候・気象モデルを
GPUへ適用した先行研究
WRF
放射過程のみGPUに移植
WRFの1/4の実行時間を占める放射過程を20倍高速化
ASUCA
力学・物理過程全てをGPUに移植して10倍高速化
マルチGPUでスケールさせたことも特徴
CAM-SE
8割のcodeをGPUに移植、Cray XK6スパコンで1.5倍高速化
WRFの事例を応用し、今後は3～10倍を目標に設定
NIM
各ルーチンにて2～3倍高速化
2013年にはTitanで3.5km実験を予定
COSMO, HOMME, GEOS-5, MITgcm, HYCOM, HIRLAM
一部をCUDA化し、高速化した事例の報告
複雑さ・進行状況にばらつきはあるが、複数の事例があがるようになってきた
いずれは地球科学としての成果も出てくるだろう
背景

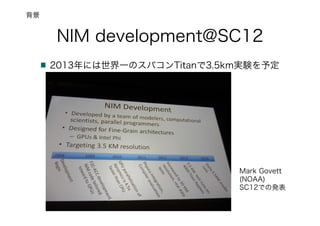

6. NIM development@SC12
2013年には世界一のスパコンTitanで3.5km実験を予定
Mark Govett
(NOAA)
SC12での発表
背景

7. GPUの利点
CPUより優れていること
演算性能、メモリ転送速度、コスト
高い理論演算性能
多数の演算コア
最新のGPU「K20」は2496コア
K20とSPARC64 IXfx（FX10搭載CPU）比較で4倍
プロセッサ-メモリ間での高いデータ転送速度
K20とSPARC64 Ixfx比較で2.4倍
コスト
導入コスト、ランニングコスト（電力効率）共に
CPUより小さい
背景
これら利点をいかに活用するかが検討されている

8. GPUの欠点（？）
超並列でのプログラミングが必要
多数の演算コアを持つ
CPUとは異なるアーキテクチャ、言語
理解、習得と移植が必要
コードの可搬性
CPUで動かせない/性能が出ないコードにな
るのは困る
背景
問題は、GPUの利点と比べてどうか、ということ
利点と欠点を正しく理解し、知見を蓄積することが重要

9. GPUのハードウェア構造
多数の演算コアの存在
32コアでひとまとまり（＝1つのSM）
32コア全てに同じ命令を同時に与える
32コアごとのローカルなキャッシュ
32コア×16=512コア
※上図はFermiアーキテクチャ
32個の
演算コア
キャッシュ
命令ユニット
背景
16個のSM（Streaming
Multiprocessor）で構成
32コア全て
に同じ命令
を同時に
データを一時保存
して再利用
高速に読み書き可能

10. データのGPUへの割り振り方
例：要素数128x128のデータ
例：8x8=64領域（＝ブロック）
に分割
1ブロックの要素数が16x16=256
ブロックをSMに割り当てる
ブロックとSMの対応は不定
ブロック内のデータ間では、SM
のキャッシュでデータを共有可能
データを一時保存して再利用する
高速に読み書き可能
SMは、ブロック内で連続する32
個のデータに対して、同じ命令を
同時に出して処理していく
全データの処理を終了するまで以
上を繰り返す
ff
ff
1
2
ff
ff
1
ff
1
63
ff
ff
1
1
64
…
…
32
コ
ア
キャッ
シュ
32
コ
ア
キャッ
シュ
32
コ
ア
キャッ
シュ
32
コ
ア
キャッ
シュ
32
コ
ア
キャッ
シュ
32
コ
ア
キャッ
シュ
背景
A(1),,A(32)
同じ命令
A(65),,A(128)
同じ命令
A(225),,A(256)
同じ命令
… …
ブロック内のデータ間では、SMのキャッシュでデータを共有可能
128（8分割）
128
（8分割）

11. GPUで性能を出すには
以下の3つの条件が必要
高い並列性を持つデータ構造
限られたある範囲内（＝1ブロックとその周
辺）でのデータアクセス、キャッシュ利用
多数のブロック外データへのアクセスは苦手
32個のデータに対して同じ命令を同時に出す
気象・気候モデルでの計算には、以上の条件を
満たす処理が多く存在する
GPUは気象・気候モデルに向いている可能性が高い
背景

12. 本研究：放射過程のGPU移植
なぜ、放射過程か
NICAMでの全処理時間の25%～30%を占めてお
り、高速化に対する需要は大きい
データの並列性が強く（後述）、GPU向き
気候モデルの一部分としてだけでは無く、オフラ
インモデルとしての需要
スパコンを使わなくても、GPUを差したデスクサイド
PCで高速計算が可能！
放射過程と同じアルゴリズムの計算は、衛星デー
タ処理に応用できる
大量のデータを高速に処理する事例など

13. 放射過程 データの構造
3次元data(i, j, k)の
loop
k方向のみ隣接アクセス
あり
気候モデル計算での例：
(128, 128, 94)/node
16384（=128x128）
個の独立な計算
(i, j, k)の他、波長帯な
どの要素でもloop回転
これら要素間でも独立に
計算
data(i, j, k)
GPU移植
16384個の
独立な鉛直カラム
16384個の多数の独立なデータ
（とその処理）を、GPUの多数
の演算コアに割り振れば良い！

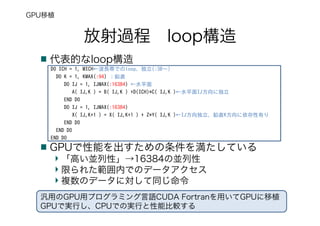

14. 放射過程 loop構造
代表的なloop構造
GPUで性能を出すための条件を満たしている
「高い並列性」→16384の並列性
限られた範囲内でのデータアクセス
複数のデータに対して同じ命令
DO ICH = 1, MICH←波長帯でのloop、独立(:30～)
DO K = 1, KMAX(:94) ：鉛直
DO IJ = 1, IJMAX(:16384) ←水平面
A( IJ,K ) = B( IJ,K ) +D(ICH)*C( IJ,K )←水平面IJ方向に独立
END DO
DO IJ = 1, IJMAX(:16384)
X( IJ,K+1 ) = X( IJ,K+1 ) + Z*Y( IJ,K )←IJ方向独立、鉛直K方向に依存性有り
END DO
END DO
END DO
GPU移植
汎用のGPU用プログラミング言語CUDA Fortranを用いてGPUに移植
GPUで実行し、CPUでの実行と性能比較する

15. GPU移植で工夫したこと
キャッシュからのロードを削減
各スレッドの中で、k方向にloopの場合
一時変数を用いて、レジスタに確保
CUDA化
IJ = threadidx
DO K = KLEV, 1, -1
RL( IJ,K ) = RE( IJ,K ) + &
TE( IJ,K )*BB*RL( IJ,K+1 ) &
*TE( IJ,K )
end DO
IJ = threadidx
RL0 = RL ( IJ,KLEV+1 )
DO K = KLEV, 1, -1
RL1 = RE( IJ,K ) & +
TE( IJ,K )*BB*RL0 &
*TE( IJ,K )
RL( IJ,K ) = RL1
RL0 = RL1
end DO

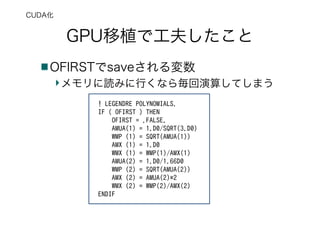

16. GPU移植で工夫したこと
OFIRSTでsaveされる変数
メモリに読みに行くなら毎回演算してしまう
CUDA化
! LEGENDRE POLYNOMIALS.
IF ( OFIRST ) THEN
OFIRST = .FALSE.
AMUA(1) = 1.D0/SQRT(3.D0)
WMP (1) = SQRT(AMUA(1))
AMX (1) = 1.D0
WMX (1) = WMP(1)/AMX(1)
AMUA(2) = 1.D0/1.66D0
WMP (2) = SQRT(AMUA(2))
AMX (2) = AMUA(2)*2
WMX (2) = WMP(2)/AMX(2)
ENDIF

17. 性能プロファイル分析
CPU GPU
adding_random 29% 19%(-10)
ptfit2 23% 14%(-9)
twst_random 16% 26%(+10)
twst_random：除算が多い
CPUのコンパイラがGPUに比べて優秀だから？
除算の逆数近似？
GPUはCPUに比べて歴史が浅いから？
全実行時間に対する各ルーチンの実行時間割合

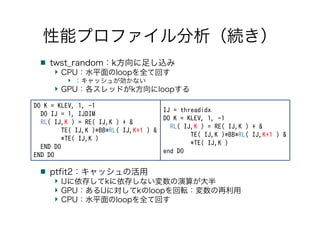

18. 性能プロファイル分析（続き）
twst_random：k方向に足し込み
CPU：水平面のloopを全て回す
：キャッシュが効かない
GPU：各スレッドがk方向にloopする
ptfit2：キャッシュの活用
IJに依存してkに依存しない変数の演算が大半
GPU：あるIJに対してkのloopを回転：変数の再利用
CPU：水平面のloopを全て回す
IJ = threadidx
DO K = KLEV, 1, -1
RL( IJ,K ) = RE( IJ,K ) + &
TE( IJ,K )*BB*RL( IJ,K+1 ) &
*TE( IJ,K )
end DO
DO K = KLEV, 1, -1
DO IJ = 1, IJDIM
RL( IJ,K ) = RE( IJ,K ) + &
TE( IJ,K )*BB*RL( IJ,K+1 ) &
*TE( IJ,K )
END DO
END DO

19. さらなる最適化
1スレッドで複数のデータ処理
力学などに比べて、参照するデータの種類が多い
吸収率etc.
各データのサイズはそれほど大きくない
(I, j)に依らない
テーブルから読み込んだデータを再利用できる
メモリからのロードが減る
命令レベルの並列性を確保できる
スレッド間のデータ並列性は少なくなるのでそれとの
トレードオフ
CUDA化

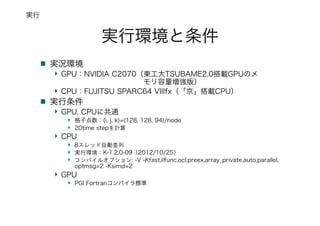

20. 実行環境と条件
実況環境
GPU：NVIDIA C2070（東工大TSUBAME2.0搭載GPUのメ
モリ容量増強版）
CPU：FUJITSU SPARC64 VIIIfx（「京」搭載CPU）
実行条件
GPU, CPUに共通
格子点数：(i, j, k)=(128, 128, 94)/node
20time stepを計算
CPU
8スレッド自動並列
実行環境：K-1.2.0-09（2012/10/25）
コンパイルオプション: -V -Kfast,ilfunc,ocl,preex,array_private,auto,parallel,
optmsg=2 -Ksimd=2
GPU
PGI Fortranコンパイラ標準
実行

21. 実行結果
経過時間
259.6[s]：CPU（FUJITSU SPARC64 VIIIfx）
55.4[s]：GPU（NVIDIA C2070）
実効性能
18.9GFLOPS：CPU （15%, 理論128GFLOPS）
88.6GFLOPS：GPU （17%, 理論515GFLOPS）
info.
GPUの経過時間にはCPU-GPU間データ転送時間を含まず
CPUは基本プロファイラ計測
GPUはタイマ挿入して計測
GPUの実効性能は経過時間からの比較で推定
CPUの4.7倍 CPUと同程度以上
結果

22. データ転送時間の影響
2.3倍でも十分速い
GPU搭載スパコン（東工大,
筑波大など）でのNICAMの高
速化へ
GPUはデータ転送と演算
を同時に処理できる
データ転送の影響を削減
分割して転送、演算を行う
CPU比較2.3倍→3.5倍に高速
化
領域をさらに細かく分割すれ
ばより高速に
分割に伴って発生する処理コ
ストとの兼ね合い
CPU GPU
1.8秒
1.0秒 2.8秒/1step
データ転送込みでは：
55.4秒/20step
→112秒/20step
CPU比較で2.３倍高速
1.8+2.8+1.0=5.6秒
0.9+0.9+1.4+0.5=3.7秒
結果
転送 演算 転送
CPU→GPU GPU GPU→CPU
領域を半分ずつ転送、演算すると
転送
転送
・力学過程
・他の物理過程
・放射過程

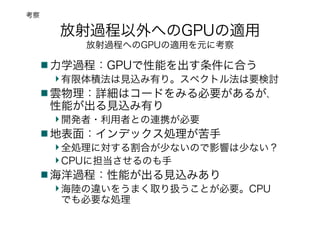

23. 放射過程以外へのGPUの適用
放射過程へのGPUの適用を元に考察
力学過程：GPUで性能を出す条件に合う
有限体積法は見込み有り。スペクトル法は要検討
雲物理：詳細はコードをみる必要があるが、
性能が出る見込み有り
開発者・利用者との連携が必要
地表面：インデックス処理が苦手
全処理に対する割合が少ないので影響は少ない？
CPUに担当させるのも手
海洋過程：性能が出る見込みあり
海陸の違いをうまく取り扱うことが必要。CPU
でも必要な処理
考察

24. まとめと今後
放射過程をGPUに移植して高速化
CPU比較で4.7倍高速化、高い実行効率
高速化に成功したのは
本結果の応用
放射過程オフラインモデルとして利用
GPU搭載スパコンでのNICAM放射過程を高速化
放射過程以外での高速化も見込めると考えている
今後は
高速化の要因を詳細に切り分けて検討
放射過程を題材にGPUの特性を詳細に調べていく
力学過程・他の物理過程・海洋過程などへのGPUの適用
まとめ
GPU向きのコードを
GPUの構造を理解して
GPUに移植した→高速化へ
この考え方が基本
例外はある
基本を理解して、
放射過程を含む様々なケースで
調べていくことが今後必要
気象・気候モデルへのGPUの適用をさらに推し進めていく
→気象・気候学での成果創出、そして「京」次世代の超並列京算につながる成果へ

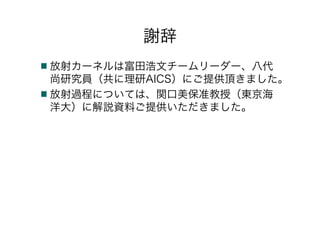

25. 謝辞
放射カーネルは富田浩文チームリーダー、八代
尚研究員（共に理研AICS）にご提供頂きました。
放射過程については、関口美保准教授（東京海
洋大）に解説資料ご提供いただきました。
