GPON
Gigabit Capable Passive Optical Network
PROPOSAL
PT. GOMEDS NETWORK
Gorontalo – Indonesia
1

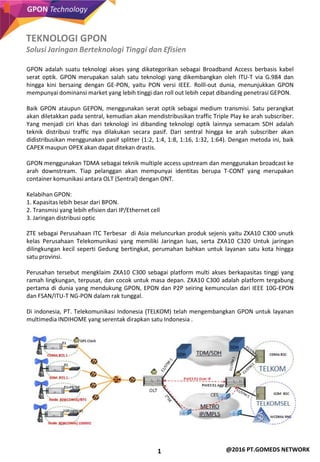

GPON Technology
@2016 PT.GOMEDS NETWORK
GPON adalah suatu teknologi akses yang dikategorikan sebagai Broadband Access berbasis kabel
serat optik. GPON merupakan salah satu teknologi yang dikembangkan oleh ITU-T via G.984 dan
hingga kini bersaing dengan GE-PON, yaitu PON versi IEEE. Rolll-out dunia, menunjukkan GPON
mempunyai dominansi market yang lebih tinggi dan roll out lebih cepat dibanding penetrasi GEPON.
Baik GPON ataupun GEPON, menggunakan serat optik sebagai medium transmisi. Satu perangkat
akan diletakkan pada sentral, kemudian akan mendistribusikan traffic Triple Play ke arah subscriber.
Yang menjadi ciri khas dari teknologi ini dibanding teknologi optik lainnya semacam SDH adalah
teknik distribusi traffic nya dilakukan secara pasif. Dari sentral hingga ke arah subscriber akan
didistribusikan menggunakan pasif splitter (1:2, 1:4, 1:8, 1:16, 1:32, 1:64). Dengan metoda ini, baik
CAPEX maupun OPEX akan dapat ditekan drastis.
GPON menggunakan TDMA sebagai teknik multiple access upstream dan menggunakan broadcast ke
arah downstream. Tiap pelanggan akan mempunyai identitas berupa T-CONT yang merupakan
container komunikasi antara OLT (Sentral) dengan ONT.
Kelabihan GPON:
1. Kapasitas lebih besar dari BPON.
2. Transmisi yang lebih efisien dari IP/Ethernet cell
3. Jaringan distribusi optic
ZTE sebagai Perusahaan ITC Terbesar di Asia meluncurkan produk sejenis yaitu ZXA10 C300 unutk
kelas Perusahaan Telekomunikasi yang memiliki Jaringan luas, serta ZXA10 C320 Untuk jaringan
dilingkungan kecil seperti Gedung bertingkat, perumahan bahkan untuk layanan satu kota hingga
satu provinsi.
Perusahan tersebut mengklaim ZXA10 C300 sebagai platform multi akses berkapasitas tinggi yang
ramah lingkungan, terpusat, dan cocok untuk masa depan. ZXA10 C300 adalah platform tergabung
pertama di dunia yang mendukung GPON, EPON dan P2P seiring kemunculan dari IEEE 10G-EPON
dan FSAN/ITU-T NG-PON dalam rak tunggal.
Di indonesia, PT. Telekomunikasi Indonesia (TELKOM) telah mengembangkan GPON untuk layanan
multimedia INDIHOME yang serentak dirapkan satu Indonesia .
TEKNOLOGI GPON
Solusi Jaringan Berteknologi Tinggi dan Efisien

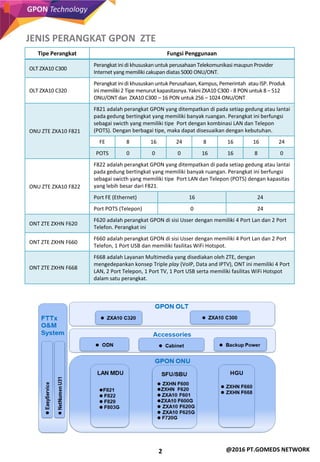

2
GPON Technology
@2016 PT.GOMEDS NETWORK
Tipe Perangkat Fungsi Penggunaan
OLT ZXA10 C300
Perangkat ini di khususkanuntuk perusahaan Telekomunikasi maupun Provider
Internet yang memiliki cakupan diatas 5000 ONU/ONT.
OLT ZXA10 C320
Perangkat ini di khususkanuntuk Perusahaan, Kampus, Pemerintah atau ISP. Produk
ini memiliki 2 Tipe menurut kapasitasnya.Yakni ZXA10 C300 - 8 PON untuk 8 – 512
ONU/ONT dan ZXA10 C300 – 16 PON untuk 256 – 1024 ONU/ONT
ONU ZTE ZXA10 F821
F821 adalah perangkat GPON yang ditempatkan di pada setiap gedung atau lantai
pada gedung bertingkat yang memiliki banyak ruangan. Perangkat ini berfungsi
sebagai swicth yang memiliki tipe Port dengan kombinasi LAN dan Telepon
(POTS). Dengan berbagai tipe, maka dapat disesuaikan dengan kebutuhan.
FE 8 16 24 8 16 16 24
POTS 0 0 0 16 16 8 0
ONU ZTE ZXA10 F822
F822 adalah perangkat GPON yang ditempatkan di pada setiap gedung atau lantai
pada gedung bertingkat yang memiliki banyak ruangan. Perangkat ini berfungsi
sebagai swicth yang memiliki tipe Port LAN dan Telepon (POTS) dengan kapasitas
yang lebih besar dari F821.
Port FE (Ethernet) 16 24
Port POTS (Telepon) 0 24
ONT ZTE ZXHN F620
F620 adalah perangkat GPON di sisi Usser dengan memiliki 4 Port Lan dan 2 Port
Telefon. Perangkat ini
ONT ZTE ZXHN F660
F660 adalah perangkat GPON di sisi Usser dengan memiliki 4 Port Lan dan 2 Port
Telefon, 1 Port USB dan memiliki fasilitas WiFi Hotspot.
ONT ZTE ZXHN F668
F668 adalah Layanan Multimedia yang disediakan oleh ZTE, dengan
mengedepankan konsep Triple play (VoIP, Data and IPTV), ONT ini memiliki 4 Port
LAN, 2 Port Telepon, 1 Port TV, 1 Port USB serta memiliki fasilitas WiFi Hotspot
dalam satu perangkat.
JENIS PERANGKAT GPON ZTE
3
GPON Technology
@2016 PT.GOMEDS NETWORK

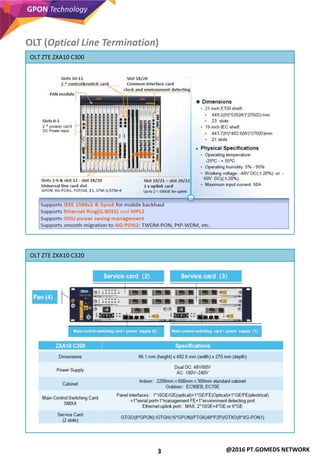

OLT ZTE ZXA10 C300
OLT ZTE ZXA10 C320
OLT (Optical Line Termination)
4
GPON Technology
@2016 PT.GOMEDS NETWORK

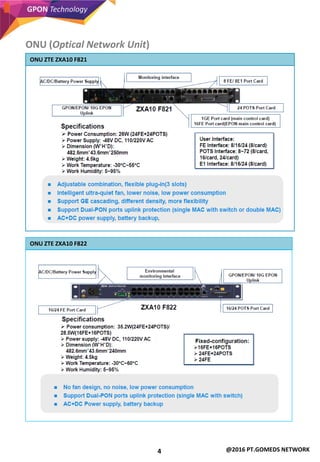

ONU ZTE ZXA10 F821
ONU ZTE ZXA10 F822
ONU (Optical Network Unit)
5
GPON Technology
@2016 PT.GOMEDS NETWORK
ONT ZTE ZXHN F668
Device
Interface
Description
PON
SC/APC interface for fiber connection.
Fully compliant to ITU-T G.984.x GPON standards
PHONE Supports two POTS interfaces with RJ-11 connector
LAN
Supports four 10/100/1000Base-T Ethernet interface with
RJ-45 connector
Supports half /Full Duplex and flow control, auto
negotiation or manual configuration
Supports MDI/MDIX auto-sensing
POWER
12V Power Input Interface
+12V DC (via external AC/DC adapter: 90–240V, 50/60Hz
AC input, 12V DC output )
USB Support USB host interface, 2.0 standard
CATV Supports one analog RF interface
WIFI Support 802.11b/g/n(2X2)
ONT ZTE ZXHN F620
Device
Interface
Description
PON
Supports SC/APC adapters.
Fully compliant to ITU-T G.984.x GPON standards
PHONE Supports two POTS interfaces with RJ-11 connector
LAN
Supports four 10/100/1000Base-T Ethernet interface with
RJ-45 connector
Supports half /Full Duplex and flow control, auto
negotiation or manual configuration
Supports MDI/MDIX auto-sensing
POWER
12V Power Input Interface
+12V DC (via external AC/DC adapter: 90–240V, 50/60Hz
AC input, 12V DC output )
USB No
CATV No
WIFI No
ONT ZTE ZXHN F660
Device
Interface
Description
PON
Supports SC/APC adapters.
Fully compliant to ITU-T G.984.x GPON standards
PHONE Supports two POTS interfaces with RJ-11 connector
LAN
Supports four 10/100/1000Base-T Ethernet interface with
RJ-45 connector
Supports half /Full Duplex and flow control, auto
negotiation or manual configuration
Supports MDI/MDIX auto-sensing
POWER
12V Power Input Interface
+12V DC (via external AC/DC adapter: 90–240V, 50/60Hz
AC input, 12V DC output )
USB Support USB host interface, 2.0 standard
CATV No
WIFI Support 802.11b/g/n(2X2)
ONT (Optical Network Termination)
6
GPON Technology
@2016 PT.GOMEDS NETWORK

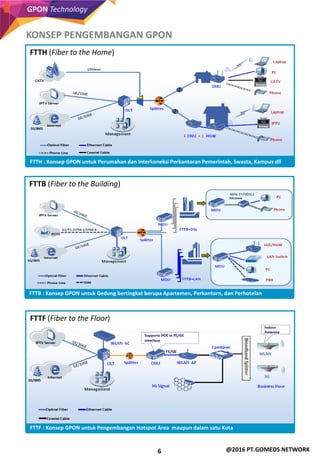

FTTH (Fiber to the Home)
FTTH : Konsep GPON untuk Perumahan dan Interkoneksi Perkantoran Pemerintah, Swasta, Kampus dll
FTTB (Fiber to the Building)
FTTB : Konsep GPON untuk Gedung bertingkat berupa Apartemen, Perkantorn, dan Perhotelan
FTTF (Fiber to the Floor)
FTTF : Konsep GPON untuk Pengembangan Hotspot Area maupun dalam satu Kota
KONSEP PENGEMBANGAN GPON
7
GPON Technology
@2016 PT.GOMEDS NETWORK

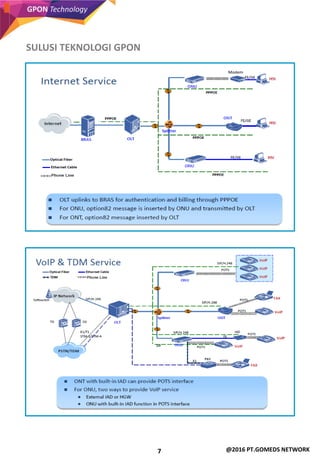

SULUSI TEKNOLOGI GPON
8
GPON Technology
@2016 PT.GOMEDS NETWORK

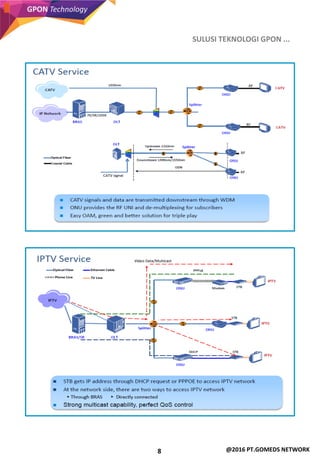

SULUSI TEKNOLOGI GPON ...

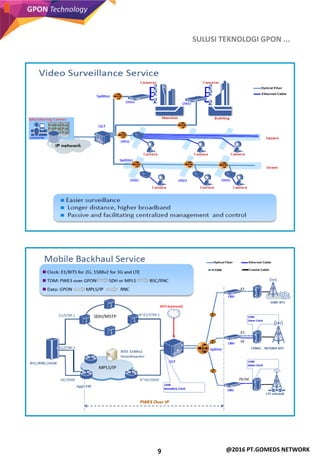

9
GPON Technology
@2016 PT.GOMEDS NETWORK
SULUSI TEKNOLOGI GPON ...

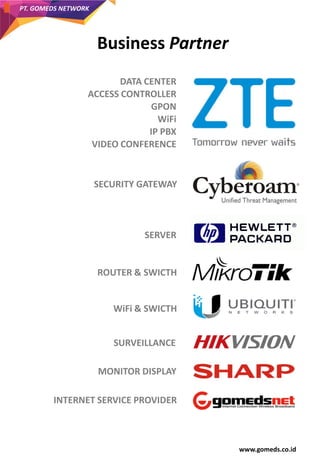

www.gomeds.co.id
PT. GOMEDS NETWORK
DATA CENTER
ACCESS CONTROLLER
GPON
WiFi
IP PBX
VIDEO CONFERENCE
SECURITY GATEWAY
SERVER
ROUTER & SWICTH
WiFi & SWICTH
SURVEILLANCE
MONITOR DISPLAY
INTERNET SERVICE PROVIDER
Business Partner
www.gomeds.co.id
PT. GOMEDS NETWORK

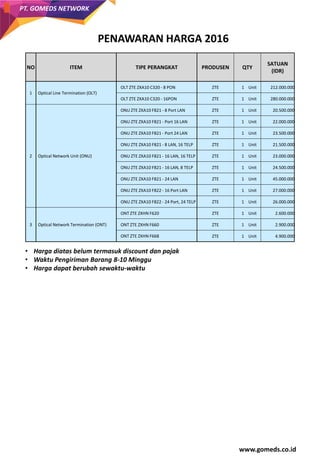

PENAWARAN HARGA 2016
NO ITEM TIPE PERANGKAT PRODUSEN QTY
SATUAN
(IDR)
1 Optical Line Termination (OLT)
OLT ZTE ZXA10 C320 - 8 PON ZTE 1 Unit 212.000.000
OLT ZTE ZXA10 C320 - 16PON ZTE 1 Unit 280.000.000
2 Optical Network Unit (ONU)
ONU ZTE ZXA10 F821 - 8 Port LAN ZTE 1 Unit 20.500.000
ONU ZTE ZXA10 F821 - Port 16 LAN ZTE 1 Unit 22.000.000
ONU ZTE ZXA10 F821 - Port 24 LAN ZTE 1 Unit 23.500.000
ONU ZTE ZXA10 F821 - 8 LAN, 16 TELP ZTE 1 Unit 21.500.000
ONU ZTE ZXA10 F821 - 16 LAN, 16 TELP ZTE 1 Unit 23.000.000
ONU ZTE ZXA10 F821 - 16 LAN, 8 TELP ZTE 1 Unit 24.500.000
ONU ZTE ZXA10 F821 - 24 LAN ZTE 1 Unit 45.000.000
ONU ZTE ZXA10 F822 - 16 Port LAN ZTE 1 Unit 27.000.000
ONU ZTE ZXA10 F822 - 24 Port, 24 TELP ZTE 1 Unit 26.000.000
3 Optical Network Termination (ONT)
ONT ZTE ZXHN F620 ZTE 1 Unit 2.600.000
ONT ZTE ZXHN F660 ZTE 1 Unit 2.900.000
ONT ZTE ZXHN F668 ZTE 1 Unit 4.900.000
• Harga diatas belum termasuk discount dan pajak
• Waktu Pengiriman Barang 8-10 Minggu
• Harga dapat berubah sewaktu-waktu
Terima Kasih
Untuk Konsultasi Spesifikasi, Integrasi Perangkat dan Jaringan,
maupun permintaan penawaran harga, dapat menghubungi kami.
eMail : rolins@gomeds.co.id
WA : 081241116789
FB : Rolins Gomeds
Kantor Pusat :
Jl. Bridgen Piola Isa No. 48A-48B Kota Gorontalo
Sulawesi - Indonesia 96122
Kantor Cabang :
Gedung Puri Begawan Lt. 1 Jl. Pajajaran No. 56 Kota Bogor
Jawa - Indonesia
www.gomeds.co.id
