東京大学 新領域創成科学研究科 環境情報学実習I 2015/06/17

1. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
グ ー グ ル ア ー ス の 最 前 線
−眺めるだけではない、あなたの地球−
東 京 大 学 新 領 域 環 境 情 報 学 実 習 I 2 0 1 5 0 6 1 7
青 山 学 院 大 学 地 球 社 会 共 生 学 部
教授
古 橋 大 地

2. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
#nenvgis

3. by mapconcierge & OSM contributors
http://goo.gl/mQiRbg

4. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
問 題 １

5. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
富士山の断面図を
作成できる？

6. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
問 題 ２

7. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
ストリートビューは
柏キャンパスも
撮影している？

8. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
答えは

9. 2 0 0 8 ( c ) T a i c h i F U R U H A S H Ihttp://izki.sblo.jp/article/22499348.html より引用

10. 2 0 1 3 ( c ) T a i c h i F U R U H A S H I , C C B Y - S A
10

11. 2 0 1 3 ( c ) T a i c h i F U R U H A S H I , C C B Y - S A
11

12. 2 0 1 3 ( c ) T a i c h i F U R U H A S H I , C C B Y - S A
12

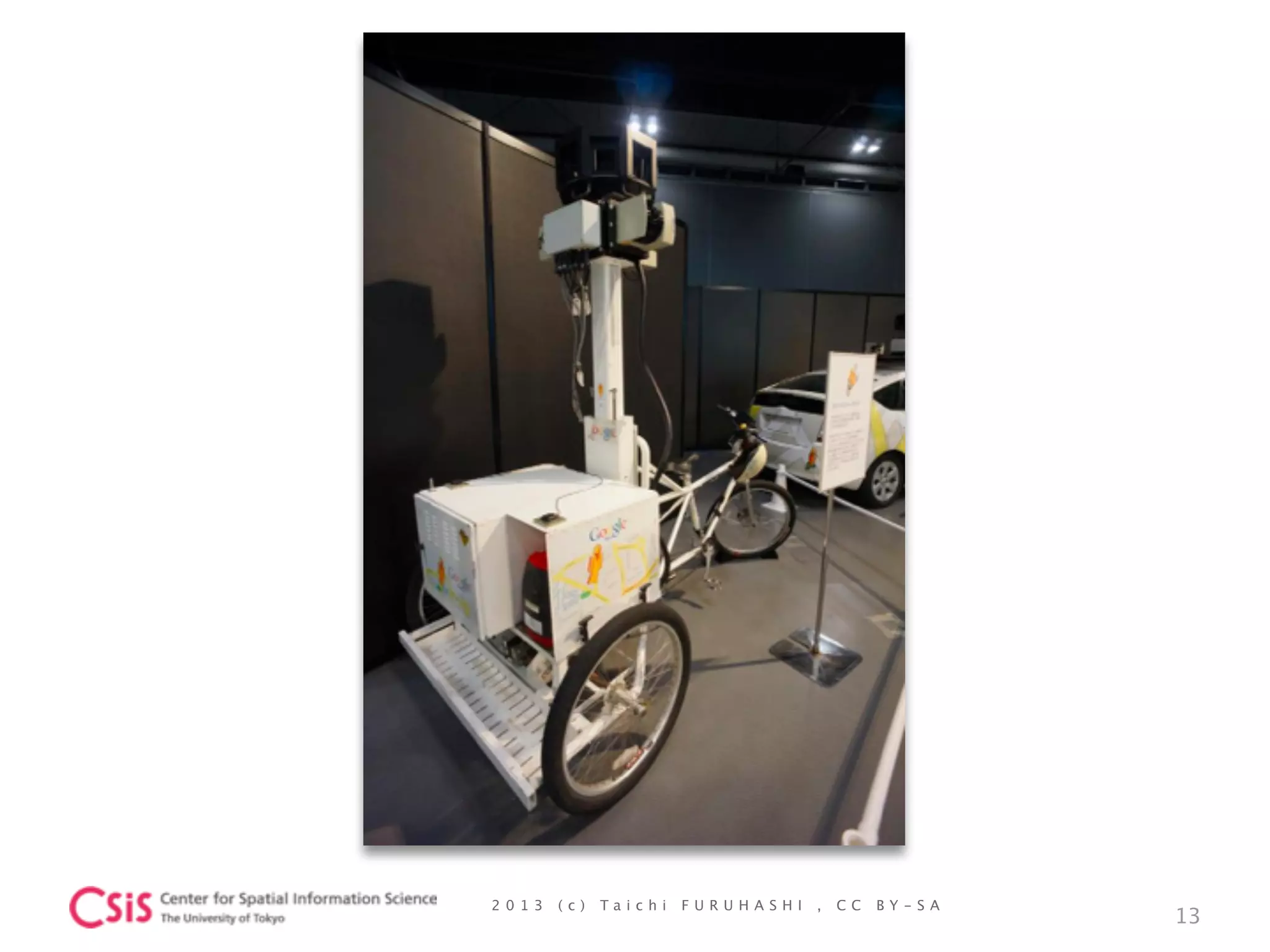

13. 2 0 1 3 ( c ) T a i c h i F U R U H A S H I , C C B Y - S A
13

14. 2 0 1 3 ( c ) T a i c h i F U R U H A S H I , C C B Y - S A
14

15. 2 0 1 3 ( c ) T a i c h i F U R U H A S H I , C C B Y - S A
15
(c) Google

16. 2 0 0 8 ( c ) T a i c h i F U R U H A S H Ihttp://izki.sblo.jp/article/22499348.html より引用

17. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
問 題 ３

18. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
これは何でしょう？

19. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

20. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

21. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
答えは

22. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
アフガニスタンと
イラクで亡くなった
アメリカ人兵士

23. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
日本にいると
伝わらない情報が
場所を通じて
より鮮明になります。

24. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
問 題 ４

25. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
今の
天気を知りたい！

26. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
問 題 ５

27. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
明治のころの
柏の葉付近は
どんな環境だった？

28. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
世の中の情報の
半分以上は
場所が含まれます。

29. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
デジタル
アースブラウザ

30. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
アメリカの
元副大統領

31. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
デジタル
アース
構想

32. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

33. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
2005年
6月

34. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Google
Earth
ver3.0 公開

35. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
ダウンロード
数

36. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
１億以上

37. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
データ
量

38. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
１００
テラ以上

39. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
空間
解像度

40. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
空間解像度
10cm

41. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
他 に も
似たような
ソフトがある

42. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
World Wind
by NASA

43. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Bing/
Virtual Earth
by Microsoft

44. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
ArcGIS
Explorer
by ESRI

45. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
デジタル
アース
ブ ラ ウ ザ

46. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
これら
は

47. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
地理空間
情報の

48. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
視覚化

49. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
＆

50. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
情報共有
ツール

51. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Digital Earth Browser
and Web Browser
デジタルアースブラウザ ウェブブラウザ
KML HTML

52. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Digital Earth ブラウザ
http://earth.google.com/
World Wind
(NASA, since 2004)
Google Earth
(Google, since2005)
ArcGIS Explorer
(ESRI, since 2006)
http://
worldwind.arc.nasa.gov
http://www.esri.com/software/arcgis/
explorer/

53. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
KML

54. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Maps
Earth
Sketch
Up
Google Geo Products
Geo
TAG
K M L

55. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

56. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
<?xml version=“1.0” encoding=“UTF-8”?>
<kml xmlns=“http://earth.google.com/kml/2.1”>
<Folder>
<name>cafe</name>
<description><![CDATA[Created by Taichi FURUHASHI ]]></
description>
<LookAt>
<longitude>139.9366077796045</longitude>
<latitude>35.90168740874968</latitude>
<altitude>17.41304574400348</altitude>
<range>104.3070304725559</range>
<tilt>80.4794</tilt>
<heading>141.932</heading>
</LookAt>
<Folder>
<name>Tour</name>
<Placemark>
<name>Camera</name>
<LookAt>
<longitude>139.9366077796045</
longitude>
<latitude>35.90168740874968</latitude>
ＫＭＬデータの中身（一部抜粋）

57. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
KMLの特徴
• データ形式が世界標準(OGC)
http://www.opengeospatial.org/standards/kml
• XMLデータ
• 圧縮可能（ZIP）
• ネットワーク対応（NL）
• 多彩なデータ型
• 時間情報を扱える

58. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
データ型
• 点（Point）
• 線（Line）
• 面（Polygon）
• 画像(地面、スクリーン、写真)
• ３Ｄオブジェクト(COLLADA)

59. b y m a p c o n c i e r g e
K M L の 基 本 構 造
参考： https://developers.google.com/kml/documentation/kmlreference?csw=1
59

60. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

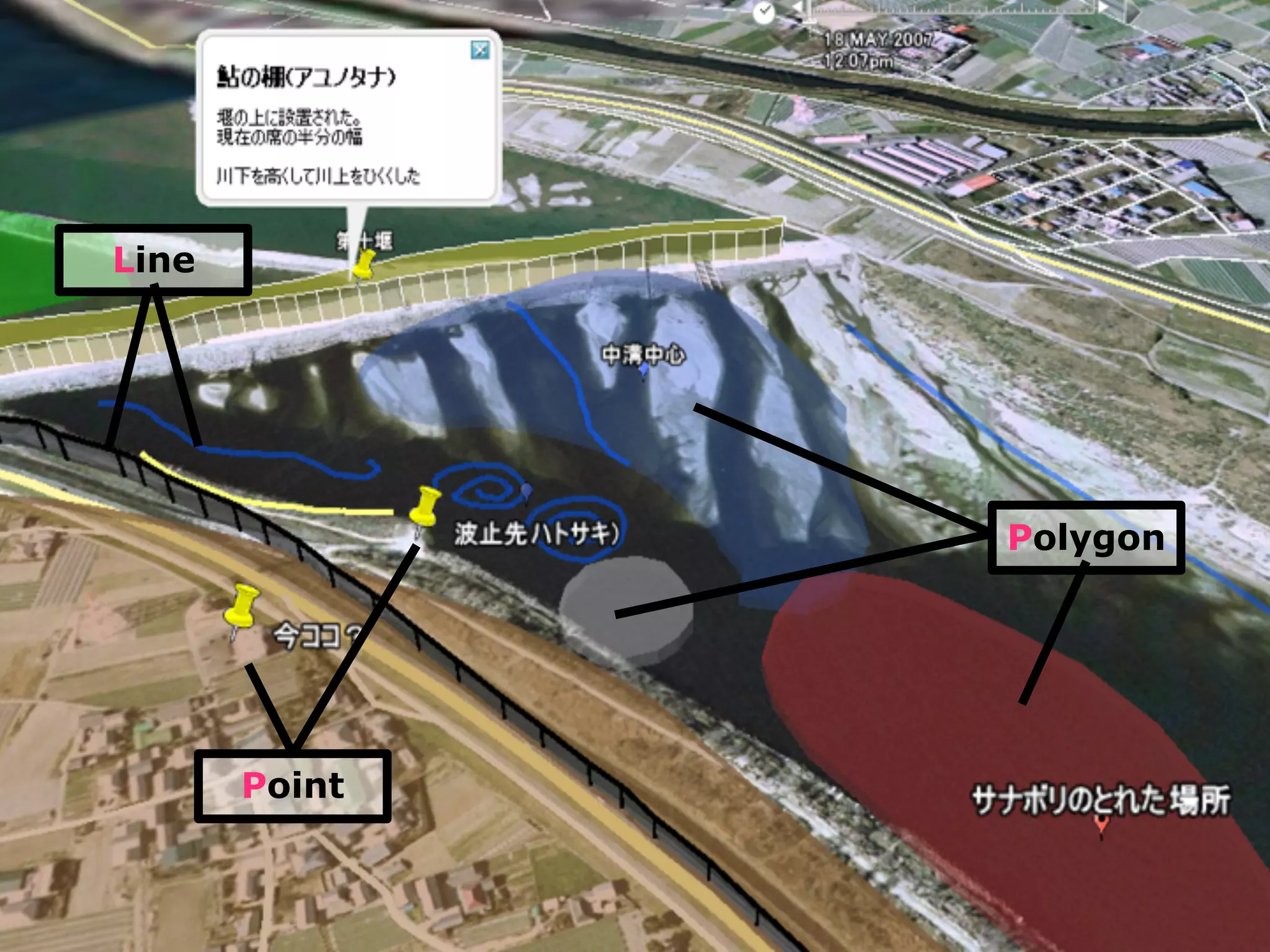

Point
Polygon
Line

61. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Line
3D
Object

62. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Image (Screen)
Image (Ground)

63. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

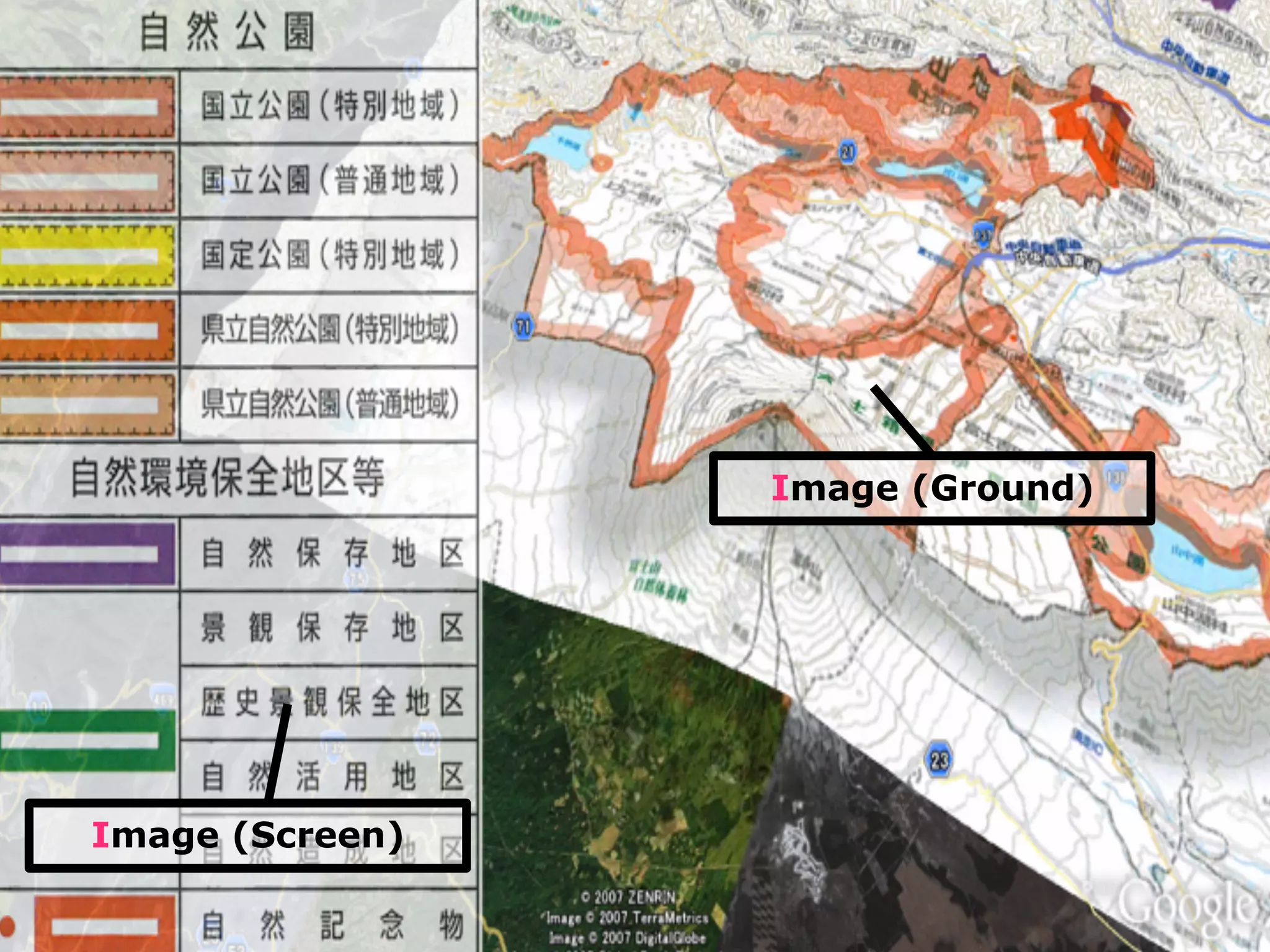

Image (Ground)
Image (Screen)

64. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I

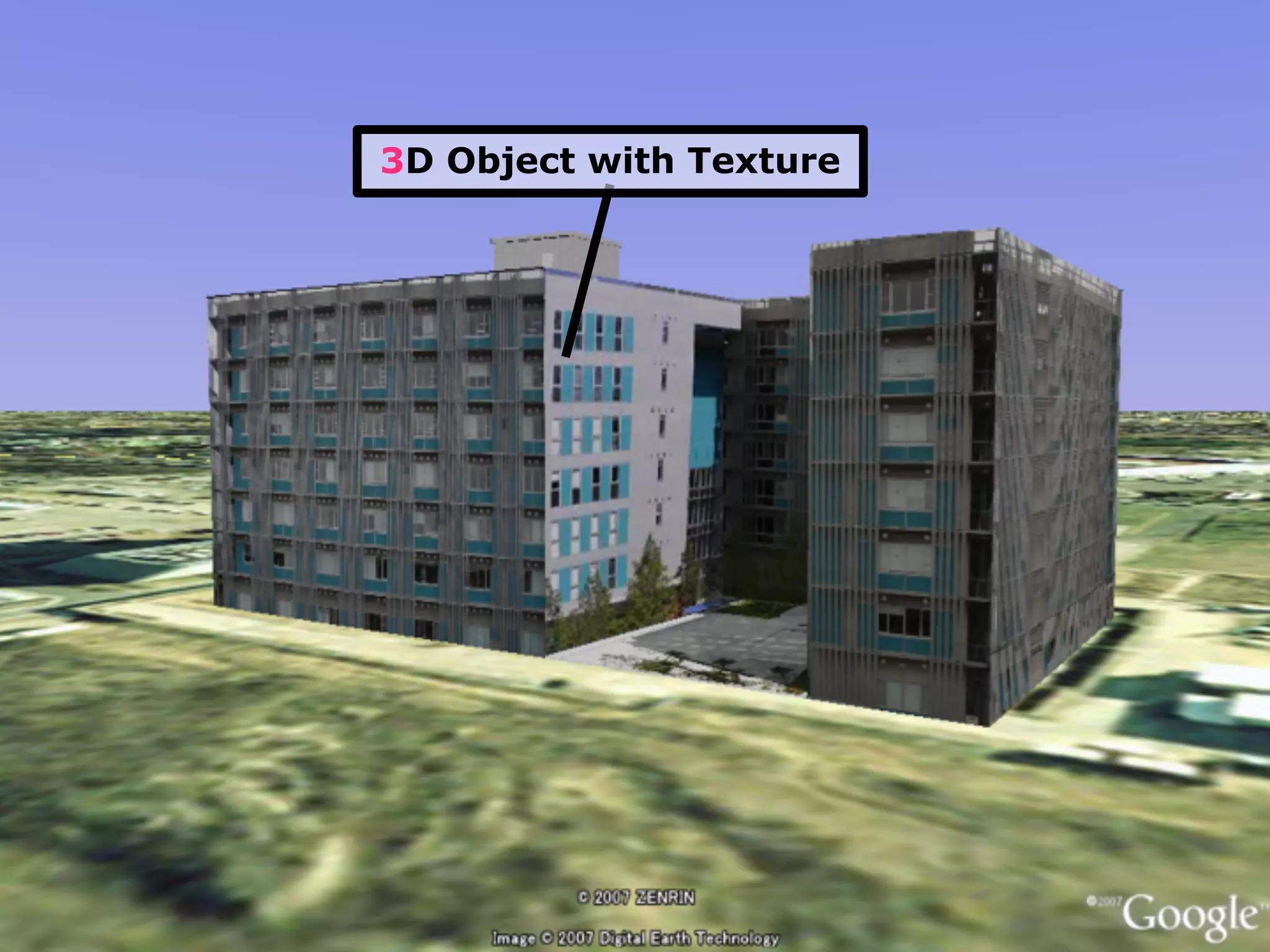

3D Object with Texture

65. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Polygon with attributes
and TimeScale
Image (Screen)

66. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
自分で
作れる
地理空間情報

67. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
宿題1.

68. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
Google Earthを
使って
海底に沈んでいる
タイタニック号を
見つけてください。

69. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
その見つけ方の
プロセスを
マニュアルにして
Slideshareに公開
→ Facebookグループに投稿提出

70. b y m a p c o n c i e r g e
K M L の 基 本 構 造
参考： https://developers.google.com/kml/documentation/kmlreference?csw=1
70

71. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
宿題2.

72. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
次のKMLファイルを
テキストエディタで
作成して
Google Earthに表示確認後
回答を
→ Facebookグループに投稿提出

73. 73
<?xml version="1.0" encoding="UTF-8"?>
<kml >
<Document>
<name>KmlFile</name>
<Placemark>
<name>ここはどこでしょう？</name>
<Point>
<coordinates>139.4029983,35.5662375,0</coordinates>
</Point>
</Placemark>
</Document>
</kml>

74. 2 0 0 8 ( c ) T a i c h i F U R U H A S H I
宿題3.

75. b y m a p c o n c i e r g e
宿題3.
現在のＫＭＬver2.2では、
今までのＫＭＬ作成作業を通して感じた不満な点をひとつ挙げ、それを解決するために ＫＭＬ ver2.2には定義されていな
い、新しいタグを１つ提案して #nenvgis #KML ハッシュタグを付け、それぞれTweetしてください。解決案のTweetは、不
満TweetのReplyを必ずしてください。
という点で不満を感じるが、その問題を解決するために、私は、
という新しいタグを提案する。
Reply
75

76. b y m a p c o n c i e r g e
w w w . s l i d e s h a r e . n e t /
m a p c o n c i e r g e
@mapconcierge
