Exercici d'un cric

1. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 .

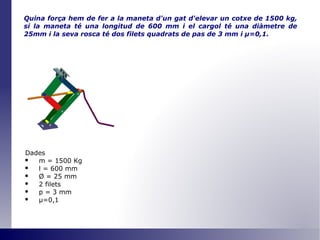

2. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

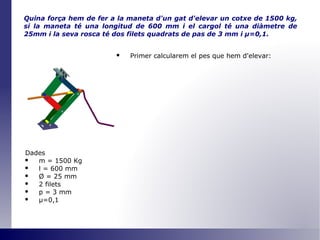

3. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

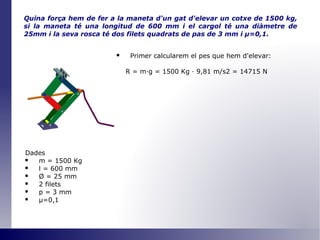

4. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

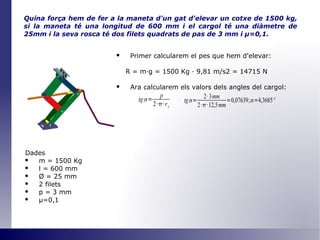

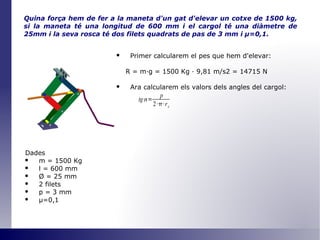

5. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

6. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

7. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

8. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

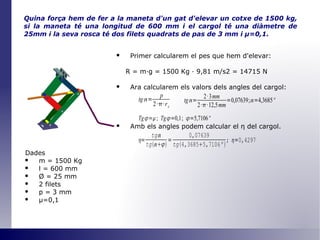

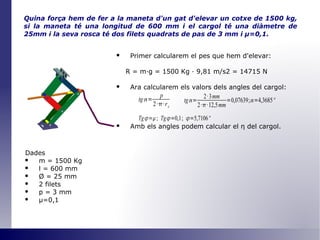

9. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

10. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

11. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Força que pot vençre un cargol Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

12. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Força que pot vençre un cargol F·2· π ·l· η = R· p; Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

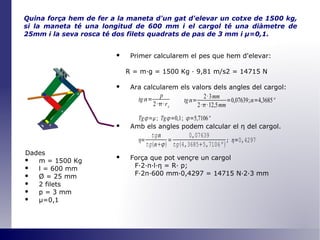

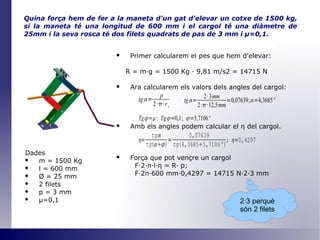

13. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Força que pot vençre un cargol F·2· π ·l· η = R· p; F·2 π ·600 mm·0,4297 = 14715 N·2·3 mm Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1

14. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Força que pot vençre un cargol F·2· π ·l· η = R· p; F·2 π ·600 mm·0,4297 = 14715 N·2·3 mm Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1 2·3 perquè són 2 filets

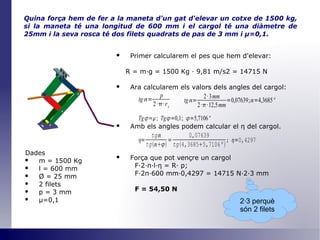

15. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Força que pot vençre un cargol F·2· π ·l· η = R· p; F·2 π ·600 mm·0,4297 = 14715 N·2·3 mm F = 54,50 N Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1 2·3 perquè són 2 filets

16. Quina força hem de fer a la maneta d'un gat d'elevar un cotxe de 1500 kg, si la maneta té una longitud de 600 mm i el cargol té una diàmetre de 25mm i la seva rosca té dos filets quadrats de pas de 3 mm i μ =0,1 . Primer calcularem el pes que hem d'elevar: R = m·g = 1500 Kg · 9,81 m/s2 = 14715 N Ara calcularem els valors dels angles del cargol: Amb els angles podem calcular el η del cargol. Força que pot vençre un cargol F·2· π ·l· η = R· p; F·2 π ·600 mm·0,4297 = 14715 N·2·3 mm F = 54,50 N Dades m = 1500 Kg l = 600 mm Ø = 25 mm 2 filets p = 3 mm μ=0,1 2·3 perquè són 2 filets
