4. 今日の発表について
役に立つ話はやりません
Excel 方眼紙の撲滅もしませ
ん
Excel 推進もしません

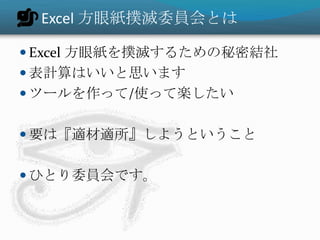

6. Excel 方眼紙撲滅委員会とは
 Excel 方眼紙を撲滅するための秘密結社
 表計算はいいと思います
 ツールを作って/使って楽したい
 要は『適材適所』しようということ
 ひとり委員会です。

7. Excel 方眼紙が嫌いなところ
 マージが大変
 誰かが図を壊すことが多い
 更新が超面倒
 ずれてる
 方眼師(Excel 職人)のドヤ顔
 最新版でどこが変わったのかよくわからな
い
 そこで登場、更新履歴シート

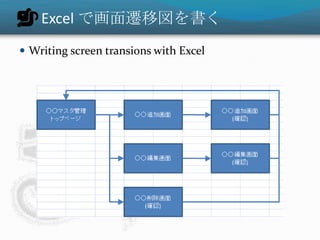

8. Excel で画面遷移図を書く
 Writing screen transions with Excel

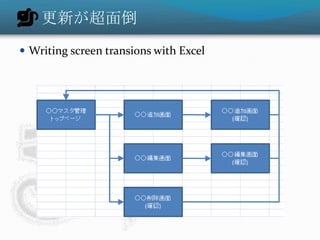

9. 更新が超面倒
 Writing screen transions with Excel

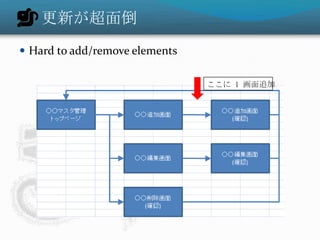

10. 更新が超面倒
 Hard to add/remove elements
ここに 1 画面追加

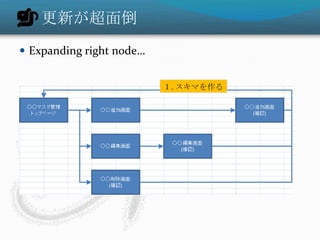

11. 更新が超面倒
 Expanding right node…
１.スキマを作る

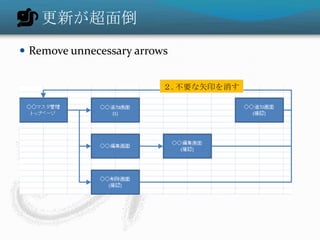

12. 更新が超面倒
 Remove unnecessary arrows
２.不要な矢印を消す

13. 更新が超面倒

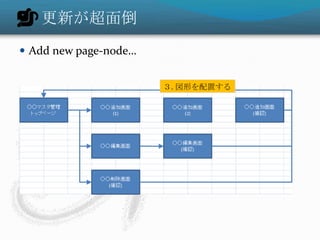

 Add new page-node…
３.図形を配置する

14. 更新が超面倒

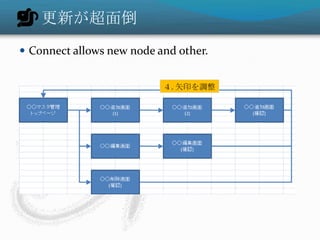

 Connect allows new node and other.
４.矢印を調整

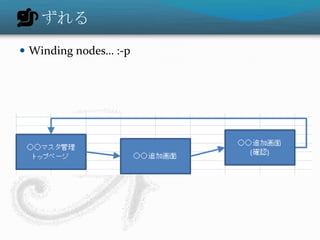

15. ずれる

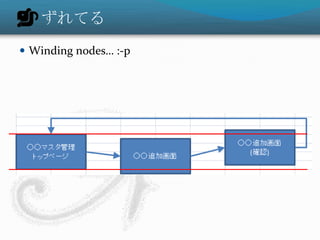

 Winding nodes… :-p

16. ずれてる
 Winding nodes… :-p

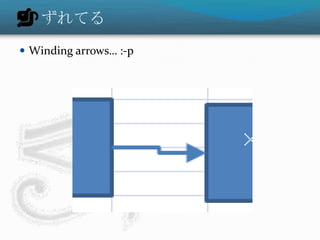

17. ずれてる

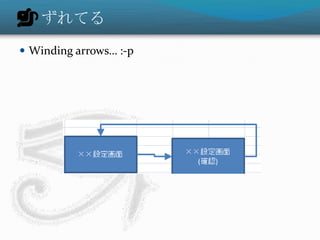

 Winding arrows… :-p

18. ずれてる
 Winding arrows… :-p

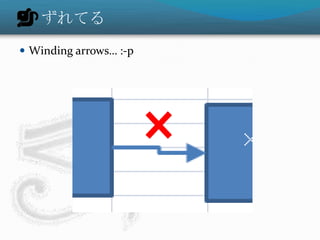

19. ずれてる
 Winding arrows… :-p

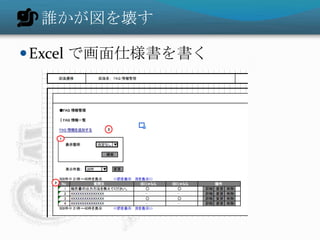

20. 誰かが図を壊す
 Excel で画面仕様書を書く

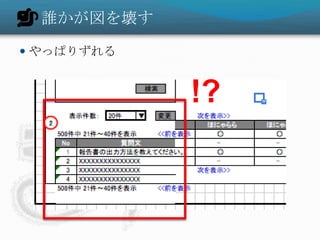

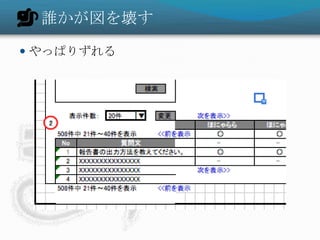

21. 誰かが図を壊す
 やっぱりずれる

22. 誰かが図を壊す
 やっぱりずれる
!?

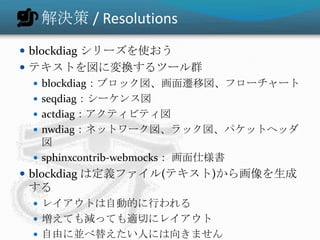

23. 解決策 / Resolutions
 blockdiag シリーズを使おう
 テキストを図に変換するツール群
 blockdiag：ブロック図、画面遷移図、フローチャート
 seqdiag：シーケンス図
 actdiag：アクティビティ図
 nwdiag：ネットワーク図、ラック図、パケットヘッダ
図
 sphinxcontrib-webmocks： 画面仕様書
 blockdiag は定義ファイル(テキスト)から画像を生成
する
 レイアウトは自動的に行われる
 増えても減っても適切にレイアウト
 自由に並べ替えたい人には向きません

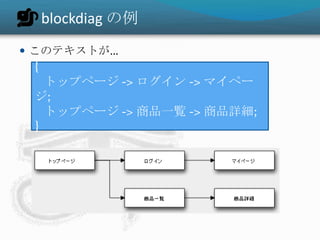

24. blockdiag の例
 このテキストが…
{
トップページ -> ログイン -> マイペー
ジ;
トップページ -> 商品一覧 -> 商品詳細;
}

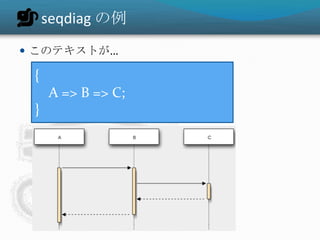

25. seqdiag の例
 このテキストが…
{
A => B => C;
}

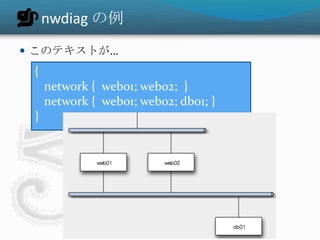

26. nwdiag の例
 このテキストが…
{
network { web01; web02; }
network { web01; web02; db01; }
}

27. rackdiag の例
 このテキストが…
{
1: UPS [2U, 0.5A, 10kg];
3: DB Master
4: Web Server (1)
5: Web Server (2)
6: LoadBalancer
}

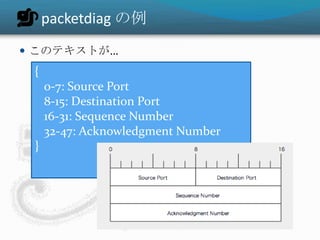

28. packetdiag の例
 このテキストが…
{
0-7: Source Port
8-15: Destination Port
16-31: Sequence Number
32-47: Acknowledgment Number
}

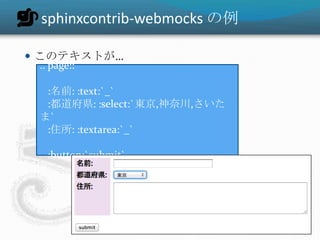

29. sphinxcontrib-webmocks の例
 このテキストが…
.. page::
:名前: :text:`_`
:都道府県: :select:`東京,神奈川,さいた
ま`
:住所: :textarea:`_`
:button:`submit`

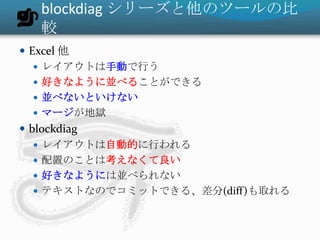

30. blockdiag シリーズと他のツールの比
較
 Excel 他
 レイアウトは手動で行う
 好きなように並べることができる
 並べないといけない
 マージが地獄
 blockdiag
 レイアウトは自動的に行われる
 配置のことは考えなくて良い
 好きなようには並べられない
 テキストなのでコミットできる、差分(diff)も取れる

31. 上司を説得したりとか…
同僚が覚えてくれなかったりとか…
Excel で書かれた資料と混在したりとか…

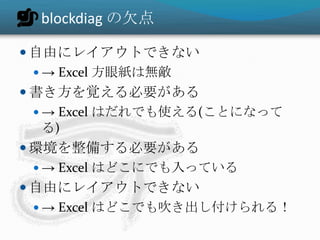

32. blockdiag の欠点
 自由にレイアウトできない
 → Excel 方眼紙は無敵
 書き方を覚える必要がある
 → Excel はだれでも使える(ことになって
る)
 環境を整備する必要がある
 → Excel はどこにでも入っている
 自由にレイアウトできない
 → Excel はどこでも吹き出し付けられる！

33. Sphinx-users.jp
小宮健

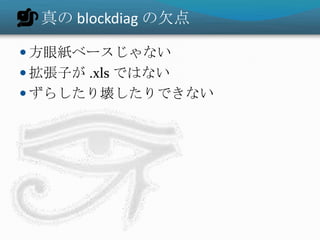

34. 真の blockdiag の欠点
 方眼紙ベースじゃない
 拡張子が .xls ではない
 ずらしたり壊したりできない

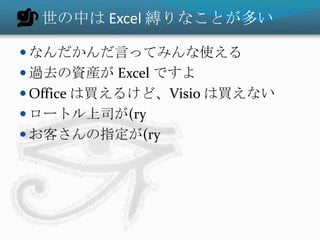

35. 世の中は Excel 縛りなことが多い
 なんだかんだ言ってみんな使える
 過去の資産が Excel ですよ
 Office は買えるけど、Visio は買えない
 ロートル上司が(ry
 お客さんの指定が(ry

36. blockdiagcontrib-excelhogan
 blockdiagをExcel方眼紙に対応させるプラグ
イン
 デモやります。

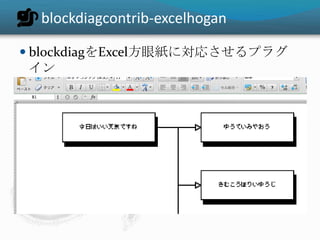

37. blockdiagcontrib-excelhogan
 blockdiagをExcel方眼紙に対応させるプラグ
イン

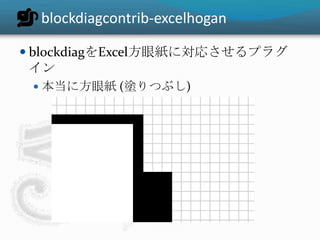

38. blockdiagcontrib-excelhogan
 blockdiagをExcel方眼紙に対応させるプラグ
イン
 本当に方眼紙 (塗りつぶし)

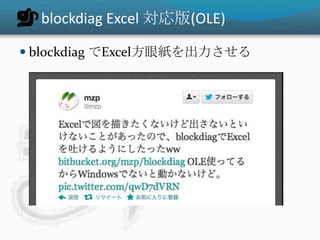

39. blockdiag Excel 対応版(OLE)
 blockdiag でExcel方眼紙を出力させる
 @mzp さん作
 OLE を使って、シェイプを生成
 Windows かつ Excel 入り環境でのみ動作

40. blockdiag Excel 対応版(OLE)
 blockdiag でExcel方眼紙を出力させる

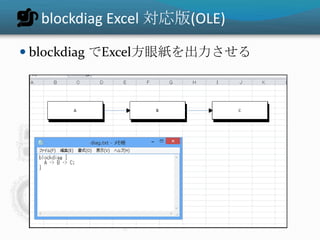

41. blockdiag Excel 対応版(OLE)
 blockdiag でExcel方眼紙を出力させる

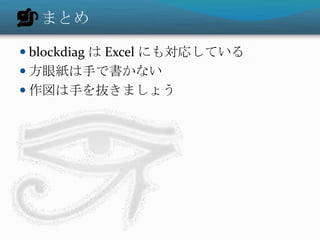

42. まとめ
 blockdiag は Excel にも対応している
 方眼紙は手で書かない
 作図は手を抜きましょう
