EventSystemまわりの話@UnityFukuoka07
UnityFukuoka07発表資料 EventSystemまわりについてデモを交えて説明します
EventSystemまわりの話@UnityFukuoka07
- 1.
- 2. 自己紹介 • 長峰慶三 @KzoNag •Jollystics Inc. • コンシューマ系ゲーム会社→現職 • Unity / Xamarin • C#
- 3. 今日話すこと • EventSystem, InputModule,Raycaster • IEventSystemHandler • UnityEvent

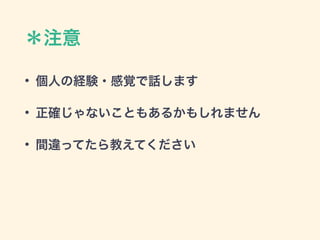

- 4. ＊注意 • 個人の調査・経験・感覚で話します • 正確じゃないこともあるかもしれません •間違ってたら教えてください
- 5.
- 7.
- 8.
- 9.
- 10. Inputクラスを使うと管理が大変 • マウスとタッチの管理 • 入力の状態を自分で保持して管理 •どのオブジェクトがクリックされたか • 3Dと2Dオブジェクトの違い
- 11.
- 12.

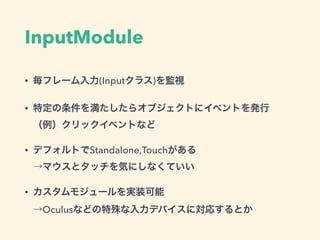

- 13. InputModule • 毎フレーム入力(Inputクラス)を監視 • 特定の条件を満たしたらオブジェクトにイベントを発行 （例）クリックイベントなど •デフォルトでStandalone,Touchがある →マウスとタッチを気にしなくていい • カスタムモジュールを実装可能 →Oculusなどの特殊な入力デバイスに対応するとか

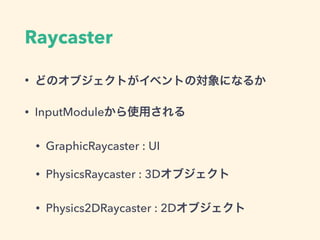

- 14. Raycaster • どのオブジェクトがイベントの対象になるか • InputModuleから使用される •GraphicRaycaster : UI, Canvasにアタッチ • PhysicsRaycaster : Collider(3D), Cameraにアタッチ • Physics2DRaycaster : Collider2D, Cameraにアタッチ
- 15.
- 16.
- 17. カスタマイズ • InputModuleとRaycasterを実装して拡張可能 • たとえばMultiTouchInputModuleとか？ •デフォルトクラスのソースコードを参考に • Unity 4.6 から利用できる UI での EventSystem をカス タムする方法について調べてみた http://tips.hecomi.com/entry/2014/09/25/233823
- 18.
- 19.
- 20.

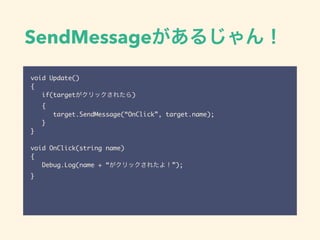

- 21. SendMessageがあるじゃん！ void Update() { if(targetがクリックされたら) { target.SendMessage(“OnClick”, target.name); } } voidOnClick(string name) { Debug.Log(name + “がクリックされたよ！”); }
- 22.
- 23.
- 24. IEventSystemHandler • あるメソッドをもつインターフェースを定義 • イベントを受け取りたいコンポーネントでインター フェースを実装 •送信元は送信先オブジェクトとインターフェースを指 定してイベント送信 • インターフェースを実装するすべてのコンポーネント が反応してメソッド実行
- 25. IEventSystemHandler public interface ICustomEventHandler: IEventSystemHandler { void OnReceiveEvent (CustomEventData eventData); } public class CustomEventReceiver : MonoBehaviour, ICustomEventHandler { public void OnReceiveEvent (CustomEventData eventData) { Debug.Log (“OnReceive”); } }
- 26. IEventSystemHandler public class CustomEventSender: MonoBehaviour { public GameObject receiver; void Send() { ExecuteEvents.Execute<ICustomEventHandler> (receiver, null, (_handler, _eventData) => { _handler.OnReceiveEvent((CustomEventData)_eventData); } ); } }
- 27.
- 28.

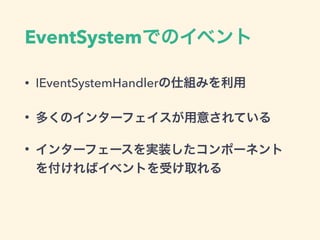

- 29. EventSystemでのイベント • IEventSystemHandlerの仕組みを利用 • 多くのインターフェイスが用意されている •インターフェースを実装したコンポーネント を付ければイベントを受け取れる
- 30.
- 31.
- 32.

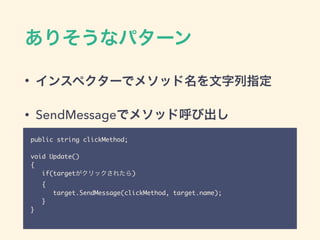

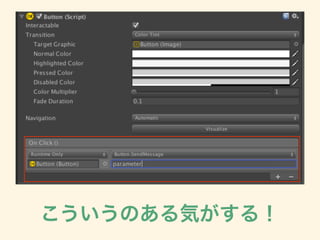

- 33. ありそうなパターン • インスペクターでメソッド名を文字列指定 • SendMessageでメソッド呼び出し publicstring clickMethod; void Update() { if(targetがクリックされたら) { target.SendMessage(clickMethod, target.name); } }
- 34.
- 35.
- 36. UnityEvent • C#のeventみたいなイメージ • インスペクターで設定可能 •ソースからの追加・削除も可能 • UI関連で使われてる
- 37. UnityEvent • UnityEventを継承したSerializableなクラスを定義 • 引数は4つまで •静的コール：インスペクターで指定した引数が渡 される • 動的コール：コードで実行時の引数が渡される
- 38. UnityEvent public class MouseEventExecuter: MonoBehaviour { [System.Serializable] public class MouseEvent : UnityEvent<Vector3>{} public MouseEvent onMouseDown; void Update () { if (Input.GetMouseButtonDown (0)) { onMouseDown.Invoke (Input.mousePosition); } } }
- 39.

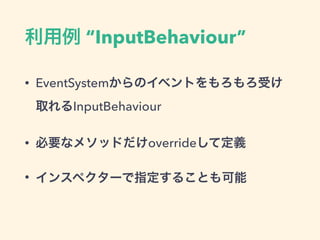

- 40. 利用例 “InputBehaviour” • EventSystemからのイベントをもろもろ受け 取れるInputBehaviour •必要なメソッドだけoverrideして定義 • インスペクターで指定することも可能
- 41.

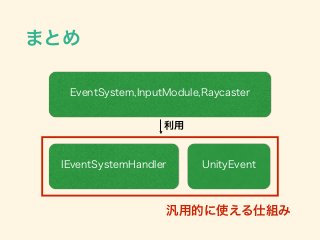

- 42. まとめ • EventSystemは入力をいいかんじで制御してく れる仕組み • EventSystem,InputModule,Raycasterで構成 •インターフェースベースのメッセージング • UnityEventを利用したメソッド定義
- 43.

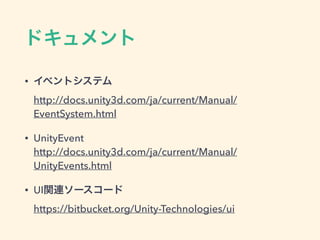

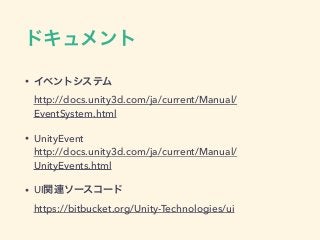

- 44. ドキュメント • イベントシステム http://docs.unity3d.com/ja/current/Manual/ EventSystem.html • UnityEvent http://docs.unity3d.com/ja/current/Manual/ UnityEvents.html • UI関連ソースコード https://bitbucket.org/Unity-Technologies/ui

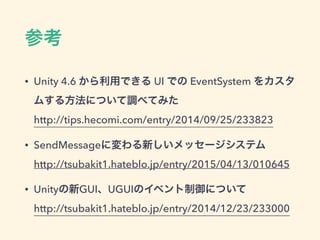

- 45. 参考 • Unity 4.6から利用できる UI での EventSystem をカスタ ムする方法について調べてみた http://tips.hecomi.com/entry/2014/09/25/233823 • SendMessageに変わる新しいメッセージシステム http://tsubakit1.hateblo.jp/entry/2015/04/13/010645 • Unityの新GUI、UGUIのイベント制御について http://tsubakit1.hateblo.jp/entry/2014/12/23/233000
