ERROR SOLUTION CANON TPYE 4570
4570 series
Title : E000
Error : There were several symptoms
1st symptom was an intermittent error code of E000, sometimes the machine
would run as many as 20k before the problem would re-occur.
2nd symptom was the fixing film could be caked with toner.
3rd and most common symptom was that the latch would catch when opening the
Main Right Side Door, this can be remedied by adjusting the cover that can
interfere with the fuser release (1 screw ) (this cover is added when installing the
internal finisher). The common mistake in the field is to bend this latch instead of
adjusting the cover.
Workaround :
Problem was that the latch that releases and applies pressure to the fixing film had
been bent causing this mechanism to work erratically (proper and improper
pressure when the Main Right side door was closed ).
Solution was to replace the latch which is formally called the Hook Holder Unit;
Part # FM2-0355-000
Product : imageRUNNER 2230 / 2270 / 2830 / 2870 / 3025 / 3030 / 3035 / 3045 /
3530 / 3570 / 4570 Title : E001 Error Code That is Not Resetable
Error :
When the machine powers up the E001 error code is displayed but cannot be
reset. (Note: The reset procedure for an E001 code is

3
COPIER>FUNCTION>CLEAR>ERR)
Workaround :
In this case, the Main Power Supply PCB Assembly was replaced. The machine
was powered up and the E001 code was able to be reset. The part number for the
Main Power Supply Assembly is FM2-0260-000.
Remember, if the fixing unit circuitry has an open or a short, the code may not
reset. Be sure to confirm the fixing unit wiring and try resetting the code before
replacing the Main Power Supply Assembly
Product : imageRUNNER 2270 / 2870 / 3570 / 4570
Title : E004 Error Code
Problem :
The imageRUNNER 2270 / 2870 / 3570 / 4570 displays an E004 code.
Replacement of the fuser assembly and clearing of the error code in service mode
resolves the issue. After approx. one day of operation the E004 code returns.
Inspection of the fuser reveals that the ceramic heater element has cracked into
two or more pieces with apparent arcing from the heater element.
Solution :
To resolve this reoccuring error code it is necessary to cut all the wire ties on the
wire harness running from the fuser assembly to the DC-CON PCB and Power
Supply.
Product :imageRUNNER
2230/2230G/2270/2830/2870/3025/3030/3035/3045/3530/3530G/3570/4570 Title
: E014-0001
Error :
E014-0001 was indicated upon start-up or when pressing the Start button. E014-

4
0001 can be an indication of a faulty fixing motor. E014-0001 can be displayed
when the drive detection signal is absent for 2 sec although detection is executed
every 100msec after the start of motor rotation.
Workaround :
1. Check the fixing unit for binds or broken parts.
2. Re-fit J311, and J319 connectors of the DC Controller PCB.
3. Re-fit J1009 and J1011 connectors of the fixing motor.
4. If the symptom still occurs, replace the fixing motor with a new one.
The part number for the Fixing Motor is FK2-0367-000.
Product : imageRUNNER 2270 / 2870
Problem :
E020 when copying. The sub-hopper motor M12 would not turn on in service
mode or when running copies. As a result, the developing assembly would run out
of toner. Tried replacing the Hopper Assembly, Developing Assembly and DC
Controller with no change.
Solution :
Replace the Controller Power Supply PCB. This PCB provides 3.3v, 5v, 13v and
24v to the DC Controller. The part number is FM2-2764-000. It is item 15,
shown below, and is located behind the Accessories Power Supply.
Product : imageRUNNER 2230 / 2830 / 3530 / 2270 / 2870 / 3570 / 4570 Title
:E020-0000
Error :
The E020-0000 Error Code will occur if there is an absence of toner detected by
the Developing Assembly Toner Level Sensor and a presence of toner is detected

5
by the Hopper Toner Level Sensor. The error code will be displayed after a
specified period of time with the sensors detecting this condition.
Workaround :
The output of the sensors can be checked at the DC Controller PCB. In this case,
the sensors output indicated toner in all areas of the developing assembly. The
DC Controller was replaced and resolved the E020-0000 Error Code.
3530 / 3570 / 4570 Title : E020-0000 Error Code
Error :
E020-0000 Error Code will occur if there is an absence of toner detected by the
Developing Assembly Toner Level Sensor and a presence of toner is detected by
the Hopper Toner Level Sensor.
Workaround :
In this case, a small piece of plastic from the toner bottle was found lodged in the
developer unit auger. With the auger blocked, the toner would not properly move
to the sub hopper. The plastic piece was removed and the toner in the developer
unit was vacuumed out to prevent further contamination. Inspection of the toner
motor drive and the auger mechanism for any foreign object damage is
recommended before installing a new toner bottle.
Product : iR 4570 series
Title : E024
Error :
E024-0001 Error Code: The toner level sensor has an open-circuit or is not
connected.
Workaround :

6
E024-0001 Error Code:
Toner gets in the developing assembly toner sensor (TS1) and may be shorting out
the sensor. Blow out any toner in the sensor wiring and check to see if measure
resolved the symptom. The toner level sensor has an open-circuit, replace the
toner sensor.
Toner Sensor FK2-0358
However, re-attachment of the sensor also solves the symptom.
When the symptom has occurred, make the following selections in service mode
[COPIER > I/O > DC-CON] and check the setting for the bit1 of [P021]. If the
setting is "1", re-attach the toner sensor.
Product :imageRUNNER 2230 / 2230G / 2270 / 2830 / 3025 / 3030 / 3035 / 3045
/ 3530 / 3530G / 3570 / 4570, Finisher S-1
Title : E024 on an imageRUNNER 2230/2270/3025 series machine.
Error :
E024 on an imageRUNNER 2230/2270/3025 series machine.
Workaround :
One problem found has been the toner sensor scraper blade in the developer not
making contact with the surface of the toner sensor. To check the toner sensor
scraper blade first set up a work area. Lay out several sheets of 11 x17 paper on
the work surface. Disassembling the developer is a messy job. Remove the upper
cover of the developer and then rotate the developer in a counter clock wise
direction. Basically the cylinder should rotate so the toner is scraped off of the
cylinder by the developer blade.
If it is rotated in the wrong direction a large amount of toner will adhere to the
developer cylinder and makes a mess.
The toner sensor is located on the on the outside of the developer and part of it

7
goes through the wall of the developer unit.
Product : imageRUNNER 2230/2270/2830/3870/3530/3570/4570
Title : Error E064-0002
Error : E064-0002
The machine displays an E064-0002. The machine creates solid black
copies/internal test prints from edge to edge without any blanking.
Workaround :
Check the physical connections of the primary contacts. The primary drum
contact is located on the drum and makes contact with an HVT metal contact on
the machine's rear. The drum's primary contact tab can be easily bent or deformed
during drum replacement or removal. If it becomes bent it can cause solid black
copies creating a voltage leak also causing an E064-0002. Before replacing the
high voltage power supply check the contact tabs first. Reshape the contacts or
replace the drum.
Product : imageRUNNER 2230 / 2230G / 2270 / 2830 / 2870 / 3530 / 3025 / 3030
/ 3035 / 3045 / 3530G / 3570 / 4570
Title : Error E064-0003
Error : E064-0003
Workaround :
The E064 code with a 0003 sub code can occur if Toner gets on the Developing
Bias Tab. If the Toner is getting on the Developing Bias Tab you should check
the seal on top of the Developer.
Title : E100 - 0001 and E110 - 0002
Problem :

8
The machine is displaying error code E100 sub code 0001 and E110 sub code
0002. The E100 - 0001 indicates that the BD interval is outside a specified range.
The E110 -0002 indicates that the scanner motor of the laser is faulty.
The laser unit and DC controller were replaced. The wiring for the laser unit was
checked.
Solution :
The problem was that the grounding spring for the steel registration roller was not
making contact with the roller. Reformed the spring so that it made contact with
the roller and the error code issue was resolved. Please see the photo below. The
grounding spring is circled in red.
Title : E100 or E110 is Shown on the Display
Error :
E100 or E110 is shown on the Display. The error points to a Laser or Laser
Shutter issue. After inspecting all Laser related item it was found that the Ground
Plate for the Registration Roller was not making contact.
Workaround :
Check that the ground tabs are touching the Metal Registration Roller correctly
imageRUNNER 2230 / 2830 / 3530
Title : E100, E110 Error Codes
Error :E100, E110
Workaround :
Although the Main Power Supply, Controller Power Supply, DC Controller,
Laser, and Drum, were replaced for this issue, the Accessories Power Supply Pcb.
resolved the problem (Part number FK2-0338-000).

9
Product : imageRUNNER 2270/ 2870 / 3570 / 4570
Title : E100-0001 Error Code
Problem :
The machine is displaying an E100-0001. Cleared RCON, DCON and MMI. Cut
tie-wraps. The DC Controller, Laser Assembly, Main Controller, Hard Drive,
Memory, Boot ROM, All Night Power Supply, Controller Power Supply and
wiring harnesses to the laser were replaced with no change. Checked the laser
shutter.
Solution :
When the DC Controller was replaced, the original DCON ROM was reused.
Flashed the DCON firmware and resolved the problem.
Product : imageRUNNER 3025 / 3035 / 3045 Title : E110-0001 / 0002
IntermittentProblem :
Very intermittent E110-0001 / 0002, on copies 1 code in about 150 copies. The
DC Controller, Laser, Power Supply and Main Controller have been replaced with
no change in error code.
Solution :
While in process of replacing 2nd Laser assyembly, found a cut on two wires in
harness to Laser causing a short circuit. Harness was repaired with electrical tape.
Product : imageRUNNER 2230 / 2830 / 3530
Title : E111 Error Code when Flashing the Machine Problem :
When trying to flash the machine, the service support tool displays an E111 error.
There is also a message that says "Necessary data not found bpchost.cha files
servicesupporttool bpchost.cha".
Solution :
Multiple versions of the service support tool were installed on the laptop. It is

10
important to uninstall previous versions of the service support tool before
installing a new verison of the tool.
Product : imageRUNNER 2230 / 2270 / 2830 / 2870 / 3530 / 3570 / 4570
Title :E190 and E240 Error Codes in Service Support Tool when trying to Format
HDD
Problem :
After replacing the HDD, the Service Support Tool is alternately displaying E190
and E240 error codes.
Solution :
After reseating connections on the Main Controller, it was discovered the contacts
on the Boot Rom were dirty. After cleaning the contacts on the Boot, as well as
the socket on the Main Controller, the HDD was able to be formatted, and all files
installed.
Title : E191
Problem :
The machine was giving an error code of E191 which indicates an error with
communication with the high-voltage power supply. Replaced the high-voltage
power supply and the DC controller pcb with no change.
Solution :
The wiring between the DC controller and the high-voltage power supply was
broken. Replace the high voltage connect cable. Part number FM2-2819-000.
The cable is item 9 circled below.
Title :E191 Error Code
Error :E191 Error Code

11
Workaround :
Check for a pinched wire in the harness from Connector J404 of the High Voltage
Power Supply PCB to the rear frame connector of the ImageRunner, J4001. It
may be necessary to replace the High Voltage Power Supply PCB (part number:
FM2-0261-000).
Please note: currently, there is no part number for the affected wiring harness
3530 / 3570 / 4570 Title : E225 Occurs During the Power Up Sequence
Problem :E225 Occurs During the Power Up Sequence
Solution :
In this case, the platen glass had been reversed when being cleaned by the
technician. Make sure the platen glass has the red arrow in the rear left corner of
the machine top plate. As indicated in the picture below, the red arrow should be
right above the CIS ribbon cable when the glass is installed correctly.
Title : E227-0001
Problem :E227-0001 & all 24 volts are missing in machine.
Solution :
E227-0001 was caused by Main Power Supply not putting out correct voltage at
J1303. After installing new Main Power Supply {FM2-0260-000} machine
worked with no problems.
Product : imageRUNNER 2230 / 2230G / 2270 / 2830 / 2870 / 3025 /
3030 / 3035 / 3045 / 3530 / 3530G / 3570 / 4570

12
Title : E240 Error only on Duplexing.
Error :E240 Error only on Duplexing. The imagerRUNNER will also lock up
when the code occurs.Simplex copying works fine.
Workaround :
In this case CL6, Duplex Clutch was faulty. You can check the Duplex Clutch in
Service mode in Parts check, CL > 4.
Problem :
The Service Manual notes this issue as the Zero-Cross signal not detected for
500msc or more after the relay is on.
Solution :
In this case, by replacing the Main Power Supply Assembly ( FM2-0260-000 )
corrected the issue.
Problem :
The Service Manual notes this issue as the Zero-Cross signal not detected for
500msc or more after the relay is on.
Solution :
In this case, by replacing the Main Power Supply Assembly ( FM2-0260-000 )
corrected the issue.

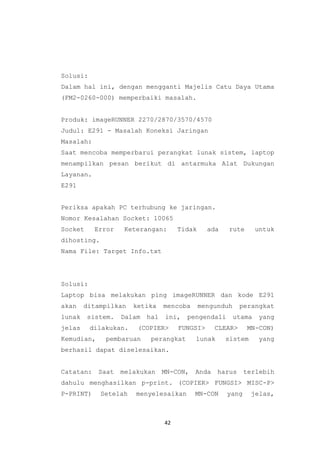

Title : E291 - Network Connection Problems
Problem :

13
When trying to update the system software the laptop displayed the following
message in the Service Support Tool interface.
E291
Check if the PC is connected to the network.
Socket Error Number:10065
Socket Error Description: No route to host.
File Name: Target Info.txt
Solution :
The laptop could ping the imageRUNNER and yet the E291 code would display
when trying to download the system software. In this case, the main controller
clear was performed. (COPIER>FUNCTION>CLEAR>MN-CON) Then, a
successful system software update was able to be completed.
Note: When performing an MN-CON clear you should first generate a p-print.
(COPIER>FUNCTION>MISC-P>P-PRINT) Upon completion of the MN-
CON clear, re-enter the service mode contents listed on the p-print.
Title : E292 - Service Support Tool Error
Error :When attempting to download system software, the laptop displays an E292
code.
Workaround :
The connection to the imageRUNNER was confirmed using the ping command.
In this case, the tech had registered only "English" language into the Service
Support Tool. When additionally registering the "Japanese" language in the
Service Support Tool, the imageRUNNER took the download without getting the

14
E292 code.
3530 / 3570 / 4570 Title : E400-0002 on the Display
Error :The error code E400-0002 is shown on the display when trying to make
copies.
Workaround :
The solution in this case was to reseat the Document Feeder-N1 interface cable
AND clear RCON.
*Note* The feeder width adjustment must be done after clearing RCON.
Product : imageRUNNER 2270 / 2870 / 3570 / 4570Finisher-Q1 / Q3 Saddle
Fnisher Q2 / Q4
Problem :E505 is defined as a Backup Ram error.The Finisher Controller had just
been replaced in response to a different error code. When attempting to adjust the
Alignment Position, the Alignment Plates will not move into position.
Solution :
When replacing the Finisher Controller the following adjustments must be made:
1. Alignment Position
2. Staple Position
It was discovered that the Finisher Front Cover Switch (MS31 ) was not being
actuated. Without proper activation of MS31the necessary adjustments cannot be
made. After activating the Front Cover Switch The adjustments were performed,
and the problem was solved.
Product : imageRUNNER 2230/2830/3530

15

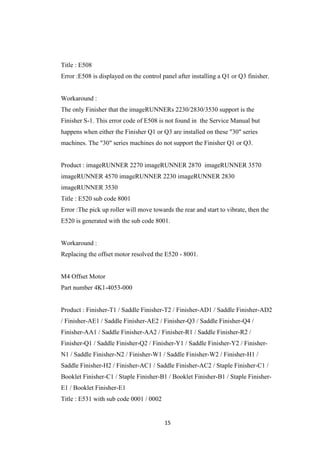

Title : E508
Error :E508 is displayed on the control panel after installing a Q1 or Q3 finisher.
Workaround :
The only Finisher that the imageRUNNERs 2230/2830/3530 support is the
Finisher S-1. This error code of E508 is not found in the Service Manual but
happens when either the Finisher Q1 or Q3 are installed on these "30" series
machines. The "30" series machines do not support the Finisher Q1 or Q3.
Product : imageRUNNER 2270 imageRUNNER 2870 imageRUNNER 3570
imageRUNNER 4570 imageRUNNER 2230 imageRUNNER 2830
imageRUNNER 3530
Title : E520 sub code 8001
Error :The pick up roller will move towards the rear and start to vibrate, then the
E520 is generated with the sub code 8001.
Workaround :
Replacing the offset motor resolved the E520 - 8001.
M4 Offset Motor
Part number 4K1-4053-000
Product : Finisher-T1 / Saddle Finisher-T2 / Finisher-AD1 / Saddle Finisher-AD2
/ Finisher-AE1 / Saddle Finisher-AE2 / Finisher-Q3 / Saddle Finisher-Q4 /
Finisher-AA1 / Saddle Finisher-AA2 / Finisher-R1 / Saddle Finisher-R2 /
Finisher-Q1 / Saddle Finisher-Q2 / Finisher-Y1 / Saddle Finisher-Y2 / Finisher-
N1 / Saddle Finisher-N2 / Finisher-W1 / Saddle Finisher-W2 / Finisher-H1 /
Saddle Finisher-H2 / Finisher-AC1 / Saddle Finisher-AC2 / Staple Finisher-C1 /
Booklet Finisher-C1 / Staple Finisher-B1 / Booklet Finisher-B1 / Staple Finisher-
E1 / Booklet Finisher-E1
Title : E531 with sub code 0001 / 0002

16
Error : The E531 error code indicates an issue with the stapler motor or stapler
home position detection sensor.
In this occurrence of the E531, the stapler will drive to the rear staple position,
paper will accumulate in the operation tray and generate the E531 at the time of
staple. Staple assembly, staple harness ribbon cable and the finisher controller
were replaced, the finisher continued to error with the E531.
Workaround :
It was found that MSW104, staple safety switch was not properly actuated. The
spring on the white actuator was missing.
This switch cuts 24v to the stapler motor M11 and is actuated when the swing
guide is forced in the maximum open position.
A quick way to check MSW104 is from the finisher controller at J714 pins 1 & 2.
Pin 1 should read 24v constant and pin 2 will read 24v when MSW104 is
actuated, and 0v when MSW104 is opened.
If pin 1 reads 24v and pin 2 reads 0v whether MSW104 is actuated or open,
replace MSW104.
MSW104 part number is FH7-6379-000
Note: Due to the range of Finishers covered in this Knowledge Base article, the
safety switch maybe addressed by a different identification number. Please check
the related Service Manuals & Parts Catalog for correct identificationProduct :

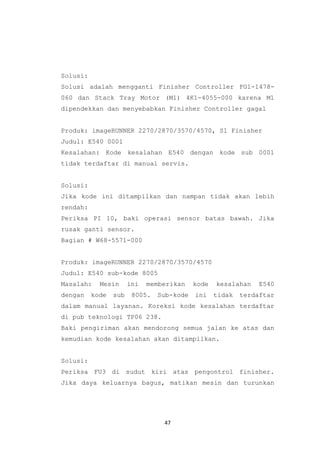

imageRUNNER 2270 series, S1 Finisher Title : E540Error :
Error code E540. Dealer had replaced the tray harnesses and the finisher controller
pcb with no change in symptom.
Workaround :
Solution was to replace the Finisher Controller FG1-1478-060 and the Stack Tray

17
Motor (M1) 4K1-4055-000 as M1 was shorted out and causing the Finisher
Controller to fail
Product : imageRUNNER 2270 / 2870 / 3570 / 4570, S1 Finisher
Title : E540 0001
Error :E540 error code with a sub code of 0001 is not listed in the service manual.
Workaround :
If this code is displayed and the bin will not lower:
Check PI 10, tray lower limit sensor operation. If defective replace the sensor.
Part # W68-5571-000
Title : E540 sub code 8005
Problem : The machine is giving an E540 error code with a sub code of 8005.
This sub code is not listed in the service manual. The error code corrections are
listed in tech pub TP06 238.
The delivery tray will drive all the way to the top and then the error code will be
displayed.
Solution :
Check FU3 on the upper left corner of the finisher controller. If it checks out
good, power the machine off and lower the finisher delivery tray by hand and
power the machine back on.
If the fuse is blown, replace the finisher controller.
Part number 4G1-1478-050
Product : imageRUNNER 2230 / 2270 / 2870 / 3530 / 3570 / 4570, S1 finisher,
B1 tray

18
Title : E542
Error : An intermittent error code of E542 and sometimes E584 was present.
Workaround :
The solution to remedy both intermittent codes was to replace the B1 harness part
number 4G1-2262-000
Product : imageRUNNER 2230 / 2230G / 2270 / 2830 / 2870 / 3025 / 3030 / 3035
/ 3045 / 3530 / 3530G / 3570 / 4570
Title : E542 Sub Code 8004.
Error : E542-8004 code occurs when tray B continues to drive down and binds up
causing a clicking noise before the code appears.
Workaround :
In this particular case the option tray escape position sensor PI14 was faulty.
Replacing PI14 part number WG8-5571-000 resolved the problem.
Product : imageRunner 2230 / 2230G / 2270 / 2830 / 2870 / 3530 / 3530G / 3570
/ 4570 imageRunner C3100 / C3170 Finisher S1
Title : E584 Codes
Problem : If the Optional Bin B1 is installed, various Error Codes may result if the
Finishers cover screws are not all installed and fully tightened
Solution :
The covers on the Finisher S1 and P1 are an important part of the Finisher frame,
if all the cover screws are not installed and tightened the frame will flex
excessively. The most common problem when the optional Tray- B1 is installed is
that the shutter will intermittently contact the upper or lower bin resulting in a
loud noise and / or E584 Codes.
Product : imageRUNNER 2270 / 2870 / 3570 / 4570 Finisher Q3 Punch Unit R1

19
Title : E593-8002
Error : E593-8002
Workaround :
In this case it was found that there was packing material left in the Punch Unit R1
during a new install. Upon the removal of the packing material the Punch Unit
was able to move freely and the error code was resolved.
Title : E602 - 0105
Problem : The machine is displaying an error code of E602 with a sub code of
0105. This sub code is not found in the service manual. Typically, an E602
indicates and error with the hard drive.
Solution :
Replaced the SDRAM on the Main Controller and the issue was resolved.
Part number WA7-4625-000.
Product : ImageRUNNER
2230/2230G/2270/2830/2870/3530/3025/3030/3035/3045/3530G/3570/4570
Title : E602-0105
Problem : Error code E602-0105, replacement of the Hard Drive, reloading SSW
and reformatting Hard Drive does not resolve the error code.
Solution :
The Hard Drive was corrupt and was corrupting the main controller and would
corrupt any new Hard Drive that was replaced into the machine and if that Hard
Drive was tested into another machine it took out that Main Controller also. To
resolve this issue the Hard Drive and the Main Controller had to be replaced as a
set, format the HDD and load SSW.

20
Title :E610 Error Code
Error : E610
Workaround :
The E610 error code is generally associated to an imageRUNNER equipped with
a security kit. The security kit is LMS activated, but also contains an Expansion
Bus Board and a USB Application Interface Board which connects to the main
controller. If the Expansion Bus Board or USB Application Interface Board is
removed or has a loose connection to the main controller, an E610 error code may
be generated.
Reset and / or reinstall the Expansion Board and the USB Application Interface
Board to resolve the E610 code.
Product : imageRUNNER 3030/3035/3045
Title : E611-0000 is on the display
Error : E611-0000 is on the display. The code usually would happen sporadically.
Workaround :
In this case, clearing sectors of the HDD resolved the issue. There have also been
some instances where clearing the MNCON has also resolved this error code. A
definition of this code is not found in the this product series documentation.
Below is a description of the code:
E611-0000
Error in repeat of reboot due to fault of the SRAM, etc.
SRAM information has failed, job information stored in the SRAM cannot be read
and a reboot is repeated at recovery from powering off

21
Product : imageRUNNER 2230/2270/2830/2870/ 3530 /3570/ 4570
Title : E674-0008
Error : Although the error code of E674 is documented in the Service Manual, the
sub code of 0008 is not. In this case, the machine was displaying an E674-0008.
The Service Manual describes that an E674 is related to a communication fault
between the multi line fax pcb and the Main Controller pcb. When looking in
Service Mode>Copier>Display>Version>Fax, the machine displayed, a "??#"
for the version of the fax. The machine in this case was flashed. Other symptoms
experienced were, no dial tone when using the "On-Hook" key using the fax
function, the machine could not print any internal/external prints, the machine
could not complete the "forced shut down procedure" and would "lock up".
Although these symptoms were experienced, the machine was able to copy
without problems.
Workaround :
Following the Service Manual's instructions, the multi line fax pcb assembly was
disassembled. Upon inspecting the unit, it was noticed that one of the ribbon
cables on the G3 fax control pcb was not seated properly. After reseating the
ribbon cables on the G3 fax control pcb, the machine stopped displaying this error
code. The fax functionality then returned and the machine stopped exhibiting the
other symptoms listed above. Checking and reseating the ribbon cables located on
the G3 fax control pcb resolved the issue.
Related Service Manual error code information for an E674 code is:
1. sub code 0001- An attempt to set mode for the fax device has failed
Remarks for items to check are:
1. Check the connection of the cable between the fax control PCB (2 line) and the
main controller PCB.
2. Replace the ROM DIMM of the fax control PCB (2-line).

22
3. Check ribbon cables within the fax pcb assembly.
4. Replace the fax control PCB (2 line).
5. Replace the main controller PCB.
Product : imageRUNNER 2270 / 2870 / 3570 / 4570 imageRUNNER 2230 /
2830 / 3530
Title : E716 error code
Error : Error code E716 occurs with the Finisher-S1 is installed. The error code
refers to the Cassette Feeding Unit-Y2, which may not be installed. If the
Finisher-S1 is disconnected the error code will clear.
Workaround :
If the error code E716 is present upon install of a iR XX30 series machine, make
sure a 3-Way Unit-A1 is installed. See KB article 54256 for further information.
If the error code E716 is generated on a iR XX30 or iR XX70 series unit:
Check to see if the error clears when the Finisher-S1 is removed. If the error
clears, check for 13VA2 and 24VA going to the 3-way unit-A1. The 13v & 24v is
can be checked at J646 of the Accessory Power Supply, pin 1 (13v), pin 3 (24v) to
J741 of the 3 way unit-A1, pin 7 (13v), pin 9 (24v). If the voltage is present,
replace the 3 way unit-A1 controller. PN: FM2-3221-000.
Product : iR4570 series
Title : E732
Error : E732-0001 can be displayed when the DDI-S communication error occurs,
meaning the communication betwen the Reader and MCON.
Workaround :

23
1. Re-insert the connector J1014 ( reader wire harness for DDI
communication) on the Main controller PCB.
2. If the symptom still occurs, pull the memory and DIMM connected to the
main controller PCB (J1004) and the DC controller PCB (J381).Clean the
contacts with a clear rubber erasure and re-insert the DIMM connected to
the main controller PCB (J1004) and the DC controller PCB (J381).
3. If the symptom still occurs, replace the Reader Controller PCB with a new
one. FG3-3765-000 = Reader Controller PCB Assemb
Title : E733 Error Code After Replacing the Boot Rom
Error : A new boot rom was inserted into a slot and the machine was turned on.
The E733 came up on the display after a few minutes.
Workaround :
In this case, the boot rom was mistakenly placed in the slot located on the DC
Controller. The Boot Rom slot on the Main Controller is the same size as the
DCON Dimm slot on the DC Controller. Hastily replacing this chip without
confirming the correct slot will damage the chip. NOTE: If you are installing a
network boot rom and it is damaged, you will need to contact the TSC for the
replacement procedure.
Finisher-S1
Error : The imageRUNNER is displaying an error code of E733-0001. The code is
consistent, and will occur when an attempting to make a copy. After the start key
is pressed, the paper will feed to the registration roller, and the imageRUNNER
will go into code.
Workaround :

24
An E733-0001 indicates a communication problem, usually between the DC and
Main Controller. In this example the problem was rectified by replacement of the
Finisher Controller. A possible scenario, would be to disconnect the finisher to
observe a change in symptom. If the imageRUNNER will output paper, or at least
feed paper past the previous point, the problem may lie in the finisher.
S1-Finisher Controller P/N - 4G1-1478-060
Title : E744-1000
Problem : While flashing machine, power in office shut off while writing to Boot-
rom. After rebooting machine, could not write software to Boot-rom.
Solution :
Boot-rom software was damaged during power failure. Part number for Boot-rom
is FM2-3803-600.Product : imageRUNNER 2270 / 2870 / 3570 / 4570 Title :
E749Error :
E749 in Error History.
Workaround :
An E749 is in the error history after installing / uninstalling a Printer Kit or
MEAP device in the iR2270, 2870, 3570, 4570. This error only occurs once when
this type of installation has been done.This error may only be displayed in history
and not on the LCD Display.Cycle the power of the machine after installation of
these options.
Product : imageRUNNER 2230 / 2270 /2830 / 2870 / 3530 / 3025 / 3030 / 3035 /
3045 / 3570 / 4570 / 3225 / 3230 / 3235 / 3245
Title : E805
Error : E805

25
Workaround :
It has been found that the exhaust fan can become dirty or locked up. Clean the
fan and make sure the fan blades spin freely. In some cases the fan needs to be
replaced. Fan part number is (FK2-0360-000) for both fans.
Labels: canon imagerunner error codes IR 3035 * 3045 * 3530 * 3530G * 3570 *
4570 2525 * 2530 * 2535 * 2535i * 2545 * 2545i canon copier
canon error codes e602 e540 e001 e000 e732 copiers copy machine
canon imagerunner error codes IR 3035 * 3045 * 3530 Canon Copie
Error codes for Canon IR
canon imagerunner 330 400 ir210 gp210 gp200
ir200 ir 330 ir330 ir 400
canon copier canon copy machine
"E000"Fixing temperature fails to rise
"E001"Fixing temperature rises abnormally
"E002"Fixing temperature fails to reach a specific value
"E003"Fixing temperature drops abnormally
"E007"Fixing film has become displaced
"E010"The main motor fails to lock
"E030"Total counter failure
"E031"Option counter failure
"E032"The copy data controller counter is faulty
"E051"The horizontal registration home position detection mechanism
fails
"E064"The high voltage (primary charging, transfer charging, developing)
output is faulty

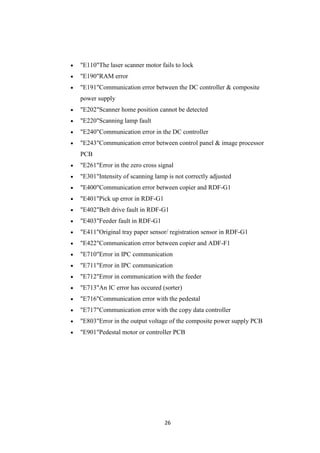

"E100"BD Error

26
"E110"The laser scanner motor fails to lock
"E190"RAM error
"E191"Communication error between the DC controller & composite
power supply
"E202"Scanner home position cannot be detected
"E220"Scanning lamp fault
"E240"Communication error in the DC controller
"E243"Communication error between control panel & image processor
PCB
"E261"Error in the zero cross signal
"E301"Intensity of scanning lamp is not correctly adjusted
"E400"Communication error between copier and RDF-G1
"E401"Pick up error in RDF-G1
"E402"Belt drive fault in RDF-G1
"E403"Feeder fault in RDF-G1
"E411"Original tray paper sensor/ registration sensor in RDF-G1
"E422"Communication error between copier and ADF-F1
"E710"Error in IPC communication
"E711"Error in IPC communication
"E712"Error in communication with the feeder
"E713"An IC error has occured (sorter)
"E716"Communication error with the pedestal
"E717"Communication error with the copy data controller
"E803"Error in the output voltage of the composite power supply PCB
"E901"Pedestal motor or controller PCB

27
ERROR CODE COPIER CANON
Canon Copier error codes Canon IR imagerunner 2200 2800 3300
1. E000 Fuser problem, Fuser heater, Fuser film, Thermistor, Connections,
Power Supply
2. E001 Fuser Temperature too high, Fuser heater, Fuser film, Thermistor,
Connections, Power Supply
3. E002 / E003 Low Fuser Temperature, Thermistor, Fuser heater, Fuser
film, Connections, Power Supply
4. E004 Fuser problem, triac shorted, thermistor, power supply
5. E007 Fuser film rotation problem ( IR 2200, 2800, 3300 or i )
6. E009 Fuser does not match power supply or DC controller board
7. E010 Drive problem, main motor, motor drive board, mechanical gear
functions
8. E014-0000 Fuser motor ( IR 2200, 2800, 3300 or i )
9. E019-0000 Waste toner full ( IR 2200, 2800, 3300 or i )
10. E032-0001 DA unit communications error ( IR 2200, 2800, 3300 or i )
11. E040 Holding plate drive assembly, holding plate position sensor or
holding plate solenoid
12. E043 Paper deck feed motor problem
13. E051-0000 Horizontal registration home detect mechanism ( Motor M9 or
sensor PS10 ) ( IR 2200,
14. 2800, 3300 or i )
15. E054 Duplex feed roller home position sensor lever, duplex feed roller
gear, duplex drive board,duplex feed clutch, or duplex motor
16. E055 Horizontal registration guide, home sensor lever, drive gear, duplex
drive board, horizontal registration motor or duplex drive motor
17. E064-0000 Charge, transfer or developer bias problem
18. E100 Laser unit, BD mirror, image processor board, laser board, DC
controller, can also happen if drum is not installed

28
19. E102 Laser problem
20. E110-0000 Laser motor ( IR 2200, 2800, 3300 or i )
21. E202-0001 Scan problem, scan switch, scan motor, image processor board
( IR 2200, 2800, 3300 or i ), panel locked with error message
22. E203 Scan motor driver board, scan motor or reader controller board
23. E204-0001 ADF lead edge image signal problem ( IR 2200, 2800, 3300 or
i )
24. E211/215 Reader controller board, exposure lamp heater, exposure lamp
thermistor, flat cable connections.
25. E216 Exposure lamp, inverter board, reader controller board
26. E217 Exposure lamp heater or heater controller board
27. E219 Exposure lamp, inverter board, reader controller board
28. E220-00001 Exposure lamp inverter board ( IR 2200, 2800, 3300 or i )
29. E225-0000,-00002 White plate/edge whit plate read error, bad CCD or
exposure lamp ( IR 2200, 2800, 3300 or i )
30. E240-0000 Mcon-Dcon problem, bad DC controller ( IR 2200, 2800, 3300
or i )
31. E243-0000 Control panel to image processor board communication
problem,main controller board

29
MENGATASI PERMASALAH ERORR 4570
Seri 4570
Judul: E000
Kesalahan: Ada beberapa gejala
Gejala pertama adalah kode kesalahan intermiten E000,
kadang-kadang mesin akan berjalan sebanyak 20k sebelum
masalah itu akan terjadi kembali.
Gejala ke-2 adalah film memperbaiki bisa dilapisi
dengan toner.
Gejala ketiga dan paling umum adalah bahwa kait akan
menangkap ketika membuka Pintu Sisi Kanan Utama, ini
dapat diperbaiki dengan menyesuaikan penutup yang dapat
mengganggu peleburan fuser (1 sekrup) (penutup ini
ditambahkan saat menginstal finisher internal).
Kesalahan umum di lapangan adalah membengkokkan latch
ini daripada menyesuaikan penutupnya.
Solusi:
Masalahnya adalah bahwa gerendel yang melepaskan dan
menerapkan tekanan pada film pemasangan telah
dibengkokkan menyebabkan mekanisme ini bekerja secara
tidak teratur (tekanan yang tepat dan tidak tepat
ketika pintu samping Main Right ditutup).
Solusinya adalah mengganti gerendel yang secara resmi
disebut Unit Holder Kait;
Bagian # FM2-0355-000

30
Produk: imageRUNNER
2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570
Judul: E001 Kode Kesalahan Yang Tidak Dapat Direset
Galat:
Ketika mesin menghidupkan kode kesalahan E001
ditampilkan tetapi tidak dapat direset. (Catatan:
Prosedur reset untuk kode E001 adalah COPIER> FUNGSI>
CLEAR> ERR)
Solusi:
Dalam hal ini, Majelis PCB Power Supply Utama diganti.
Mesin dinyalakan dan kode E001 dapat diatur ulang.
Nomor komponen untuk Main Power Supply Assembly adalah
FM2-0260-000.
Ingat, jika sirkuit unit perbaikan memiliki kode
terbuka atau pendek, kode mungkin tidak diatur ulang.
Pastikan untuk mengonfirmasi pemasangan kabel unit dan
coba atur ulang kode sebelum mengganti Unit Catu Daya
Utama
Produk: imageRUNNER 2270/2870/3570/4570
Judul: Kode Kesalahan E004
Masalah:
The imageRUNNER 2270/2870/3570/4570 menampilkan kode
E004. Penggantian unit fuser dan pembersihan kode
kesalahan dalam mode layanan menyelesaikan masalah.
Setelah kira-kira. satu hari operasi kode E004 kembali.
Inspeksi pelebur menunjukkan bahwa elemen pemanas
keramik telah retak menjadi dua atau lebih potongan
dengan lengkung jelas dari elemen pemanas.

31
Solusi:
Untuk mengatasi kode kesalahan reoccuring ini perlu
untuk memotong semua ikatan kawat pada harness kawat
berjalan dari fuser perakitan ke DC-CON PCB dan Power
Supply.
Produk: imageRUNNER 2230 / 2230G /
2270/2830/2870/3025/3030/3035/3045/3530 / 3530G /
3570/4570 Judul: E014-0001
Galat:
E014-0001 diindikasikan saat start-up atau ketika
menekan tombol Start. E014-0001 dapat menjadi indikasi
adanya perbaikan motor yang salah. E014-0001 dapat
ditampilkan ketika sinyal deteksi drive tidak ada
selama 2 detik meskipun deteksi dijalankan setiap
100msec setelah dimulainya putaran motor.
Solusi:
1. Periksa unit pemasangan untuk mengikat atau bagian
yang rusak.
2. Pasang kembali konektor J311, dan J319 dari DC
Controller PCB.
3. Pasang kembali konektor J1009 dan J1011 dari motor
penggerak.
4. Jika gejala masih terjadi, ganti motor penguat
dengan yang baru.
Nomor komponen untuk Memperbaiki Motor adalah FK2-0367-
000.
Produk: imageRUNNER 2270/2870

32
Masalah:
E020 saat menyalin. Motor sub-hopper M12 tidak akan
menyala dalam mode layanan atau saat menjalankan
salinan. Akibatnya, perakitan yang sedang berkembang
akan kehabisan toner. Mencoba mengganti Majelis Hopper,
Mengembangkan Majelis dan Kontroler DC tanpa perubahan.
Solusi:
Pasang kembali PCB Power Supply Controller. PCB ini
menyediakan 3.3v, 5v, 13v dan 24v ke DC Controller.
Nomor bagiannya adalah FM2-2764-000. Ini adalah item
15, ditunjukkan di bawah ini, dan terletak di belakang
Power Supply Aksesoris.
Produk: imageRUNNER 2230/2830/3530/2270/2870/3570/4570
Judul: E020-0000
Galat:
E020-0000 Kode Kesalahan akan terjadi jika tidak ada
toner yang terdeteksi oleh Sensor Toner Tingkat Majelis
Berkembang dan keberadaan toner terdeteksi oleh Sensor
Tingkat Toner Hopper. Kode kesalahan akan ditampilkan
setelah jangka waktu tertentu dengan sensor mendeteksi
kondisi ini.
Solusi:
Output dari sensor dapat diperiksa di DC Controller
PCB. Dalam hal ini, output sensor mengindikasikan toner
di semua area perakitan yang sedang berkembang.
Kontroler DC diganti dan diselesaikan Kode Kesalahan
E020-0000.

33
Produk: imageRUNNER
2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570
Judul: E020-0000 Kode Kesalahan
Galat:
E020-0000 Kode Kesalahan akan terjadi jika tidak ada
toner yang terdeteksi oleh Sensor Toner Tingkat Majelis
Berkembang dan keberadaan toner terdeteksi oleh Sensor
Tingkat Toner Hopper.
Solusi:
Dalam hal ini, sepotong kecil plastik dari botol toner
ditemukan bersarang di unit pengembang auger. Dengan
auger diblokir, toner tidak akan benar berpindah ke sub
hopper. Potongan plastik telah dihapus dan toner di
unit pengembang disedot keluar untuk mencegah
kontaminasi lebih lanjut. Pemeriksaan drive motor toner
dan mekanisme auger untuk setiap kerusakan benda asing
disarankan sebelum memasang botol toner baru.
Produk: iR 4570 series
Judul: E024
Galat:
E024-0001 Kode Kesalahan: Sensor level toner memiliki
sirkuit terbuka atau tidak terhubung.
Solusi:
Kode Kesalahan E024-0001:

34
Toner masuk dalam sensor toner perakitan yang sedang
dikembangkan (TS1) dan mungkin memendekkan sensor. Tiup
semua toner di kabel sensor dan periksa untuk melihat
apakah ukuran menyelesaikan gejala. Sensor tingkat
toner memiliki sirkuit terbuka, ganti sensor toner.
Toner Sensor FK2-0358
Namun, pemasangan kembali sensor juga memecahkan
gejala.
Ketika gejala telah terjadi, buat pilihan berikut dalam
mode layanan [COPIER> I / O> DC-CON] dan periksa
pengaturan untuk bit1 dari [P021]. Jika pengaturannya
"1", pasang kembali sensor toner.
2270/2830/3025/3030/3035/3045/3530 / 3530G / 3570/4570,
Finisher S-1
Judul: E024 pada mesin seri imageRUNNER 2230/2270/3025.
Galat:
E024 pada mesin seri imageRUNNER 2230/2270/3025.
Solusi:
Satu masalah yang ditemukan adalah pisau pengikis
sensor toner di pengembang yang tidak membuat kontak
dengan permukaan sensor toner. Untuk memeriksa pisau
scraper sensor toner, pertama-tama siapkan area kerja.
Letakkan beberapa lembar kertas berukuran 11 x17 di
atas permukaan kerja. Membongkar pengembang adalah
pekerjaan yang berantakan. Hapus penutup atas dari
pengembang dan kemudian putar pengembang dalam arah
bijaksana jam counter. Pada dasarnya silinder harus

35
berputar sehingga toner terkelupas dari silinder oleh
blade pengembang.
Jika diputar ke arah yang salah, sejumlah besar toner
akan menempel ke silinder pengembang dan membuatnya
berantakan.
Sensor toner terletak di bagian luar pengembang dan
sebagian lagi melewati dinding unit pengembang.
Judul: Kesalahan E064-0002
Kesalahan: E064-0002
Mesin menampilkan E064-0002. Mesin membuat salinan
hitam pekat / cetakan uji internal dari ujung ke ujung
tanpa blanking apa pun.
Solusi:
Periksa koneksi fisik dari kontak utama. Kontak drum
utama terletak di drum dan membuat kontak dengan kontak
logam HVT di bagian belakang mesin. Tab kontak utama
drum dapat dengan mudah dibengkokkan atau dideformasi
selama penggantian atau pelepasan drum. Jika itu
menjadi bengkok dapat menyebabkan salinan hitam solid
menciptakan kebocoran tegangan juga menyebabkan E064-
0002. Sebelum mengganti catu daya tegangan tinggi,
periksa tab kontak terlebih dahulu. Membentuk kembali
kontak atau mengganti drum.
2270/2830/2870/3530/3025/3030/3035/3045 / 3530G /
3570/4570

36
Judul: Kesalahan E064-0003
Solusi:
Kode E064 dengan sub kode 0003 dapat terjadi jika Toner
mendapatkan pada Bias Tab Berkembang. Jika Toner
semakin pada Tab Bias Berkembang Anda harus memeriksa
segel di atas Pengembang.
Judul: E100 - 0001 dan E110 - 0002
Masalah:
Mesin menampilkan kode kesalahan E100 sub kode 0001 dan
E110 sub kode 0002. E100 - 0001 menunjukkan bahwa
interval BD berada di luar kisaran yang ditentukan.
E110 -0002 menunjukkan bahwa motor pemindai laser
rusak.
Unit laser dan kontroler DC diganti. Kabel untuk unit
laser diperiksa.
Solusi:
Masalahnya adalah bahwa pegas pembumian untuk roller
registrasi baja tidak membuat kontak dengan roller.
Reformasi pegas sehingga membuat kontak dengan roller
dan masalah kode kesalahan telah diselesaikan. Silakan
lihat foto di bawah ini. Pegas landasan dilingkari
merah.
Judul: E100 atau E110 Ditampilkan di Layar
Galat:

37
E100 atau E110 ditampilkan pada Layar. Kesalahan
menunjuk ke masalah Laser atau Laser Shutter. Setelah
memeriksa semua benda yang berhubungan dengan Laser,
ditemukan bahwa Pelat Dasar untuk Roller Pendaftaran
tidak melakukan kontak.
Solusi:
Periksa apakah tab ground menyentuh Roller Pendaftaran
Logam dengan benar
imageRUNNER 2230/2830/3530
Judul: E100, E110 Error Codes
Kesalahan: E100, E110
Solusi:
Meskipun Catu Daya Utama, Pengontrol Catu Daya,
Kontroler DC, Laser, dan Drum, diganti untuk masalah
ini, Aksesoris Power Supply Pcb. menyelesaikan masalah
(nomor Bagian FK2-0338-000).
Judul: Kode Kesalahan E100-0001
Masalah:
Mesin menampilkan E100-0001. Membersihkan RCON, DCON,
dan MMI. Potong dasi. Kontroler DC, Perakitan Laser,
Pengontrol Utama, Hard Drive, Memori, ROM Boot, Semua
Power Supply Malam, Pengontrol Power Supply dan kabel
yang menggunakan laser diganti dengan tanpa perubahan.
Periksa rana laser.
Solusi:

38
Ketika Pengontrol DC diganti, ROM DCON asli digunakan
kembali.
Melintas firmware DCON dan menyelesaikan masalah.
Produk: imageRUNNER 3025/3035/3045 Judul: E110-0001 /
0002 IntermittentProblem:
E110-0001 / 0002 sangat intermiten, pada salinan 1 kode
di sekitar 150 eksemplar. Kontroler DC, Laser, Power
Supply dan Pengontrol Utama telah diganti tanpa
perubahan dalam kode kesalahan.
Solusi:
Sementara dalam proses mengganti 2nd Laser assyembly,
ditemukan pemotongan pada dua kabel dalam harness ke
Laser yang menyebabkan korsleting. Harness diperbaiki
dengan pita listrik.
Produk: imageRUNNER 2230/2830/3530
Judul: E111 Kode Kesalahan saat Berkedip Masalah Mesin:
Saat mencoba mem-flash mesin, alat dukungan layanan
menampilkan kesalahan E111. Ada juga pesan yang
mengatakan "Data yang diperlukan tidak ditemukan file
bpchost.cha servicesupporttool bpchost.cha".
Solusi:
Beberapa versi alat dukungan layanan diinstal di
laptop. Penting untuk menghapus versi alat dukungan
layanan sebelumnya sebelum menginstal verison alat yang
baru.

39
Judul: E190 dan E240 Error Codes dalam Alat Dukungan
Layanan ketika mencoba ke Format HDD
Masalah:
Setelah mengganti HDD, Alat Dukungan Layanan secara
bergantian menampilkan kode kesalahan E190 dan E240.
Solusi:
Setelah menyelesaikan koneksi pada Pengontrol Utama,
diketahui bahwa kontak pada Boot Rom itu kotor. Setelah
membersihkan kontak pada Boot, serta soket pada
Pengontrol Utama, HDD dapat diformat, dan semua file
diinstal.
Judul: E191
Masalah:
Mesin itu memberikan kode kesalahan E191 yang
menunjukkan kesalahan dengan komunikasi dengan catu
daya tegangan tinggi. Menggantikan power supply
tegangan tinggi dan PCB controller DC tanpa perubahan.
Solusi:
Kabel antara pengontrol DC dan catu daya tegangan
tinggi rusak. Ganti kabel penghubung tegangan tinggi.
Nomor komponen FM2-2819-000. Kabel adalah item 9 yang
dilingkari di bawah ini.
Kesalahan: Kode Kesalahan E191
Solusi:

40
Periksa kawat terjepit di harness dari Connector J404
dari PCB Power Supply Tegangan Tinggi ke konektor
rangka belakang dari ImageRunner, J4001. Mungkin
diperlukan untuk mengganti PCB Power Supply Tegangan
Tinggi (nomor komponen: FM2-0261-000).
Harap dicatat: saat ini, tidak ada nomor bagian untuk
kabel yang terpengaruh
Produk: imageRUNNER
2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570
Judul: E225 Terjadi Selama Urutan Pengaktifan
Masalah: E225 Terjadi Selama Urutan Pengaktifan
Solusi:
Dalam hal ini, kaca pelat telah dibalik ketika
dibersihkan oleh teknisi. Pastikan kaca pelat memiliki
tanda panah merah di sudut kiri belakang pelat atas
mesin. Seperti ditunjukkan pada gambar di bawah, tanda
panah merah harus tepat di atas kabel pita CIS ketika
kaca dipasang dengan benar.
Judul: E227-0001
Masalah: E227-0001 & semua 24 volt hilang dalam mesin.
Solusi:
E227-0001 disebabkan oleh Power Supply Utama tidak
memadamkan tegangan yang benar pada J1303. Setelah
memasang mesin Main Power Supply {FM2-0260-000} baru
bekerja tanpa masalah.

41
2270/2830/2870/3025/3030/3035/3045/3530 / 3530G /
3570/4570
Judul: E240 Kesalahan hanya pada Duplexing.
Kesalahan: E240 Kesalahan hanya pada Duplexing.
ImagerRUNNER juga akan mengunci ketika kode terjadi.
Penyalinan yang simpel berfungsi dengan baik.
Solusi:
Dalam hal ini CL6, Duplex Clutch rusak. Anda dapat
memeriksa Duplex Clutch dalam mode Layanan di bagian,
CL> 4.
Masalah:
Manual Servis mencatat masalah ini karena sinyal Zero-
Cross tidak terdeteksi untuk 500msc atau lebih setelah
relay aktif.
Solusi:
Dalam hal ini, dengan mengganti Majelis Catu Daya Utama
(FM2-0260-000) memperbaiki masalah.
Masalah:
Manual Servis mencatat masalah ini karena sinyal Zero-
Cross tidak terdeteksi untuk 500msc atau lebih setelah
relay aktif.

42
Solusi:
Dalam hal ini, dengan mengganti Majelis Catu Daya Utama
(FM2-0260-000) memperbaiki masalah.
Judul: E291 - Masalah Koneksi Jaringan
Masalah:
Saat mencoba memperbarui perangkat lunak sistem, laptop
menampilkan pesan berikut di antarmuka Alat Dukungan
Layanan.
E291
Periksa apakah PC terhubung ke jaringan.
Nomor Kesalahan Socket: 10065
Socket Error Keterangan: Tidak ada rute untuk
dihosting.
Nama File: Target Info.txt
Solusi:
Laptop bisa melakukan ping imageRUNNER dan kode E291
akan ditampilkan ketika mencoba mengunduh perangkat
lunak sistem. Dalam hal ini, pengendali utama yang
jelas dilakukan. (COPIER> FUNGSI> CLEAR> MN-CON)
Kemudian, pembaruan perangkat lunak sistem yang
berhasil dapat diselesaikan.
Catatan: Saat melakukan MN-CON, Anda harus terlebih
dahulu menghasilkan p-print. (COPIER> FUNGSI> MISC-P>
P-PRINT) Setelah menyelesaikan MN-CON yang jelas,

43
masukkan kembali isi mode layanan yang tercantum pada
p-print.
Judul: E292 - Kesalahan Alat Dukungan Layanan
Kesalahan: Saat mencoba mengunduh perangkat lunak
sistem, laptop menampilkan kode E292.
Solusi:
Koneksi ke imageRUNNER dikonfirmasi menggunakan
perintah ping. Dalam hal ini, teknologi tersebut hanya
mendaftarkan bahasa "Bahasa Inggris" ke dalam Alat
Dukungan Layanan. Ketika menambahkan bahasa "Jepang" di
Alat Pendukung Layanan, gambarRUNNER mengambil unduhan
tanpa mendapatkan kode E292.
Produk: imageRUNNER
2230/2270/2830/2870/3025/3030/3035/3045/3530/3570/4570
Judul: E400-0002 pada Layar
Kesalahan: Kode kesalahan E400-0002 ditampilkan di
layar saat mencoba membuat salinan.
Solusi:
Solusi dalam hal ini adalah untuk memasang kembali
kabel antarmuka Document Feeder-N1 DAN menghapus RCON.
* Catatan * Penyesuaian lebar pengumpan harus dilakukan
setelah menyelesaikan RCON.
Produk: imageRUNNER 2270/2870/3570 / 4570Finisher-Q1 /
Q3 Saddle Fnisher Q2 / Q4

44
Masalah: E505 didefinisikan sebagai galat Backup Ram.
Kontroler Finisher baru saja diganti sebagai respons
terhadap kode kesalahan yang berbeda. Ketika mencoba
untuk menyesuaikan Posisi Alignment, Pelat Alignment
tidak akan pindah ke posisi.
Solusi:
Saat mengganti Finisher Controller, penyesuaian berikut
harus dilakukan:
1. Posisi Alignment
2. Posisi Staple
Ditemukan bahwa Finisher Front Cover Switch (MS31)
tidak digerakkan. Tanpa aktivasi MS31 yang tepat,
penyesuaian yang diperlukan tidak dapat dilakukan.
Setelah mengaktifkan Saklar Penutup Depan Penyesuaian
dilakukan, dan masalah telah terpecahkan.
Judul: E508
Kesalahan: E508 ditampilkan pada panel kontrol setelah
menginstal Q1 atau Q3 finisher.
Solusi:
Satu-satunya Finisher yang didukung oleh imageRUNNERs
2230/2830/3530 adalah Finisher S-1. Kode kesalahan E508
ini tidak ditemukan dalam Manual Servis tetapi terjadi
ketika Finisher Q1 atau Q3 diinstal pada mesin seri
"30" ini. Mesin seri "30" tidak mendukung Finisher Q1
atau Q3.

45
Produk: imageRUNNER 2270 imageRUNNER 2870 imageRUNNER
3570 imageRUNNER 4570 imageRUNNER 2230 imageRUNNER 2830
imageRUNNER 3530
Judul: E520 sub kode 8001
Kesalahan: Rol pengambilan akan bergerak ke arah
belakang dan mulai bergetar, kemudian E520 dihasilkan
dengan kode sub 8001.
Solusi:
Mengganti motor offset menyelesaikan E520 - 8001.
Motor M4 Offset
Bagian nomor 4K1-4053-000
Produk: Finisher-T1 / Saddle Finisher-T2 / Finisher-AD1
/ Saddle Finisher-AD2 / Finisher-AE1 / Saddle Finisher-
AE2 / Finisher-Q3 / Saddle Finisher-Q4 / Finisher-AA1 /
Pelana Finisher-AA2 / Finisher-R1 / Saddle Finisher-R2
/ Finisher-Q1 / Saddle Finisher-Q2 / Finisher-Y1 /
Pelana Finisher-Y2 / Finisher-N1 / Pelana Finisher-N2 /
Finisher-W1 / Pelana Finisher-W2 / Finisher-H1 / Pelana
Finisher-H2 / Finisher-AC1 / Saddle Finisher-AC2 /
Staple Finisher-C1 / Buku Finisher-C1 / Staple
Finisher-B1 / Buku Finisher-B1 / Pokok Finisher-E1 /
Booklet Finisher-E1
Judul: E531 dengan sub kode 0001/0002
Kesalahan: Kode kesalahan E531 menunjukkan masalah
dengan stapler motor atau sensor deteksi posisi rumah
stapler.
Dalam kejadian E531 ini, stapler akan bergerak ke
posisi staples belakang, kertas akan menumpuk di baki

46
pengoperasian dan menghasilkan E531 pada saat staples.
Perakitan staple, kabel pita staple harness dan
pengendali finisher diganti, finisher terus kesalahan
dengan E531.
Solusi:
Ditemukan bahwa MSW104, saklar pengaman staple tidak
digerakkan dengan benar. Pegas pada aktuator putih
hilang.
Saklar ini memotong 24 v ke motor stapler M11 dan
digerakkan ketika pemandu ayun dipaksa dalam posisi
terbuka maksimum.
Cara cepat untuk memeriksa MSW104 adalah dari pengatur
finisher di J714 pin 1 & 2. Pin 1 harus membaca 24v
konstan dan pin 2 akan membaca 24v ketika MSW104
digerakkan, dan 0v ketika MSW104 dibuka.
Jika pin 1 membaca 24v dan pin 2 membaca 0v apakah
MSW104 digerakkan atau terbuka, ganti MSW104.
Nomor komponen MSW104 adalah FH7-6379-000
Catatan: Karena rentang Finishers yang tercakup dalam
artikel Pangkalan Pengetahuan ini, switch keamanan
mungkin ditangani oleh nomor identifikasi yang berbeda.
Silakan periksa Manual Layanan & Katalog Bagian terkait
untuk identifikasi yang benar. Produk: seri imageRUNNER
2270, S1 Finisher Judul: E540Error:
Kode kesalahan E540. Dealer telah mengganti baki
harness dan pcb pengendali finisher tanpa perubahan
gejala.

47
Solusi:
Solusi adalah mengganti Finisher Controller FG1-1478-
060 dan Stack Tray Motor (M1) 4K1-4055-000 karena M1
dipendekkan dan menyebabkan Finisher Controller gagal
Produk: imageRUNNER 2270/2870/3570/4570, S1 Finisher
Judul: E540 0001
Kesalahan: Kode kesalahan E540 dengan kode sub 0001
tidak terdaftar di manual servis.
Solusi:
Jika kode ini ditampilkan dan nampan tidak akan lebih
rendah:
Periksa PI 10, baki operasi sensor batas bawah. Jika
rusak ganti sensor.
Bagian # W68-5571-000
Judul: E540 sub-kode 8005
Masalah: Mesin ini memberikan kode kesalahan E540
dengan kode sub 8005. Sub-kode ini tidak terdaftar
dalam manual layanan. Koreksi kode kesalahan terdaftar
di pub teknologi TP06 238.
Baki pengiriman akan mendorong semua jalan ke atas dan
kemudian kode kesalahan akan ditampilkan.
Solusi:
Periksa FU3 di sudut kiri atas pengontrol finisher.
Jika daya keluarnya bagus, matikan mesin dan turunkan

48
nampan pengiriman finisher dengan tangan dan nyalakan
kembali mesin.
Jika sekering putus, ganti pengontrol finisher.
Nomor komponen 4G1-1478-050
Produk: imageRUNNER 2230/2270/2870/3530/3570/4570, S1
finisher, B1 tray
Judul: E542
Kesalahan: Kode kesalahan intermiten E542 dan kadang-
kadang E584 hadir.
Solusi:
Solusi untuk memperbaiki kedua kode intermiten adalah
mengganti nomor bagian harness B1 4G1-2262-000
2270/2830/2870/3025/3030/3035/3045/3530 / 3530G /
3570/4570
Judul: E542 Sub Kode 8004.
Kesalahan: Kode E542-8004 terjadi ketika baki B terus
menurun dan berikatan ke atas menyebabkan bunyi klik
sebelum kode muncul.
Solusi:
Dalam kasus khusus ini, baki pilihan melepaskan sensor
posisi PI14 rusak. Mengganti nomor bagian PI14 WG8-
5571-000 menyelesaikan masalah.

49
Produk: imageRunner 2230 / 2230G / 2270/2830/2870/3530
/ 3530G / 3570/4570 imageRunner C3100 / C3170 Finisher
S1
Judul: Kode E584
Masalah: Jika Bin B1 Opsional dipasang, berbagai Kode
Kesalahan dapat terjadi jika sekrup penutup Finishers
tidak semuanya terpasang dan sepenuhnya dikencangkan
Solusi:
Penutup pada Finisher S1 dan P1 adalah bagian penting
dari frame Finisher, jika semua sekrup penutup tidak
dipasang dan mengencangkan bingkai akan melenturkan
secara berlebihan. Masalah yang paling umum ketika
Baki-B1 opsional dipasang adalah bahwa rana sebentar-
sebentar akan menghubungi nampan atas atau bawah yang
menghasilkan bunyi keras dan / atau Kode E584.
Produk: imageRUNNER 2270/2870/3570/4570 Finisher Q3
Punch Unit R1
Judul: E593-8002
Solusi:
Dalam hal ini ditemukan bahwa ada bahan pengemas yang
tersisa di Unit Punch R1 selama instalasi baru. Setelah
penghapusan bahan pengepakan Unit Punch dapat bergerak
bebas dan kode kesalahan diselesaikan.
Judul: E602 - 0105
Masalah: Mesin menampilkan kode kesalahan E602 dengan
kode sub 0105. Sub kode ini tidak ditemukan dalam

50
manual layanan. Biasanya, E602 menunjukkan dan
kesalahan dengan hard drive.
Solusi:
Menggantikan SDRAM pada Pengontrol Utama dan masalah
telah teratasi.
Nomor komponen WA7-4625-000.
Produk: ImageRUNNER 2230 / 2230G /
2270/2830/2870/3530/3025/3030/3035/3045 / 3530G /
3570/4570
Judul: E602-0105
Masalah: Kode kesalahan E602-0105, penggantian Hard
Drive, memuat ulang SSW dan memformat ulang Hard Drive
tidak menyelesaikan kode kesalahan.
Solusi:
Hard Drive rusak dan merusak pengendali utama dan akan
merusak Hard Drive baru yang digantikan ke dalam mesin
dan jika Hard Drive itu diuji ke mesin lain, ia juga
akan mengambil Pengontrol Utama itu. Untuk mengatasi
masalah ini Hard Drive dan Pengontrol Utama harus
diganti sebagai satu set, memformat HDD dan memuat SSW.
Kesalahan: E610
Solusi:
Kode kesalahan E610 umumnya terkait dengan imageRUNNER
yang dilengkapi dengan perangkat keamanan. Paket

51
keamanan diaktifkan LMS, tetapi juga berisi Papan Bus
Ekspansi dan Papan Antarmuka Aplikasi USB yang
terhubung ke pengontrol utama. Jika Papan Bus Ekspansi
atau Papan Antarmuka Aplikasi USB dihapus atau memiliki
sambungan longgar ke pengontrol utama, kode kesalahan
E610 dapat dibuat.
Reset dan / atau instal ulang Expansion Board dan USB
Interface Interface Board untuk menyelesaikan kode
E610.
Judul: E611-0000 ada di layar
Kesalahan: E611-0000 ada di layar. Kode biasanya akan
terjadi secara sporadis.
Solusi:
Dalam hal ini, membersihkan sektor HDD menyelesaikan
masalah. Ada juga beberapa kasus di mana membersihkan
MNCON juga telah menyelesaikan kode kesalahan ini.
Definisi dari kode ini tidak ditemukan dalam
dokumentasi seri produk ini. Di bawah ini adalah
deskripsi kode:
E611-0000
Kesalahan dalam pengulangan reboot karena kesalahan
SRAM, dll.
Informasi SRAM telah gagal, informasi pekerjaan yang
disimpan dalam SRAM tidak dapat dibaca dan reboot
diulangi saat pemulihan dari mematikan

52
Judul: E674-0008
Kesalahan: Meskipun kode kesalahan E674
didokumentasikan dalam Manual Servis, kode sub 0008
tidak. Dalam hal ini, mesin itu menampilkan E674-0008.
Manual Servis menjelaskan bahwa E674 terkait dengan
kesalahan komunikasi antara PCB faks multi-line dan PCB
Pengontrol Utama. Saat mencari di Mode Servis> Copier>
Tampilan> Versi> Faks, mesin ditampilkan, "" # "untuk
versi faks. Mesin dalam hal ini dinyalakan. Gejala lain
yang dialami adalah, tidak ada nada panggil ketika
menggunakan tombol "On-Hook" menggunakan fungsi faks,
mesin tidak dapat mencetak cetakan internal /
eksternal, mesin tidak dapat menyelesaikan "prosedur
pematian paksa" dan akan "mengunci ". Meskipun gejala-
gejala ini dialami, mesin dapat menyalin tanpa masalah.
Solusi:
Mengikuti instruksi Manual Servis, perakitan PCB multi-
baris faks dibongkar. Setelah memeriksa unit, diketahui
bahwa salah satu kabel pita pada pcb kontrol faks G3
tidak terpasang dengan benar. Setelah memasang kembali
kabel pita pada pcb kontrol faks G3, mesin berhenti
menampilkan kode kesalahan ini. Fungsionalitas faks
kemudian kembali dan mesin berhenti memamerkan gejala
lain yang tercantum di atas. Memeriksa dan memasang
kembali kabel pita yang terletak pada pcb kontrol faks
G3 yang menyelesaikan masalah.

53
Layanan terkait Informasi kode kesalahan manual untuk
kode E674 adalah:
1. kode sub 0001 - Upaya untuk mengatur mode untuk
perangkat faks telah gagal
Catatan untuk barang yang harus diperiksa adalah:
1. Periksa koneksi kabel antara kontrol faks PCB (2
baris) dan PCB pengendali utama.
2. Pasang kembali ROM DIMM dari PCB kontrol faks (2-
baris).
3. Periksa kabel pita di dalam unit PCB PCB.
4. Ganti PCB kontrol faks (2 baris).
5. Ganti PCB pengendali utama.
Produk: imageRUNNER 2270/2870/3570/4570 imageRUNNER
2230/2830/3530
Judul: kode kesalahan E716
Kesalahan: Kode kesalahan E716 terjadi dengan Finisher-
S1 diinstal. Kode kesalahan mengacu pada Unit Makan
Cassette-Y2, yang mungkin tidak diinstal. Jika
Finisher-S1 terputus maka kode kesalahan akan dihapus.
Solusi:
Jika kode kesalahan E716 hadir setelah menginstal mesin
seri iR XX30, pastikan 3-Way Unit-A1 diinstal. Lihat
artikel KB 54256 untuk informasi lebih lanjut.
Jika kode kesalahan E716 dihasilkan pada unit seri iR
XX30 atau iR XX70:
Periksa untuk melihat apakah kesalahan hilang ketika
Finisher-S1 dihapus. Jika kesalahan hilang, periksa

54
13VA2 dan 24VA ke unit 3-arah-A1. The 13v & 24v dapat
diperiksa di J646 dari Aksesori Power Supply, pin 1
(13v), pin 3 (24v) ke J741 dari 3 cara unit-A1, pin 7
(13v), pin 9 (24v). Jika tegangan hadir, ganti
pengontrol unit-A1 3 arah. PN: FM2-3221-000.
Produk: seri iR4570
Judul: E732
Kesalahan: E732-0001 dapat ditampilkan ketika terjadi
kesalahan komunikasi DDI-S, yang berarti komunikasi
antara Pembaca dan MCON.
Solusi:
1. Masukkan kembali konektor J1014 (pembaca kawat
harness untuk komunikasi DDI) pada PCB pengendali
utama.
2. Jika gejala masih terjadi, tarik memori dan DIMM
terhubung ke PCB pengendali utama (J1004) dan DC
kontroler PCB (J381). Bersihkan kontak dengan
penghapusan karet yang jelas dan masukkan kembali DIMM
yang terhubung ke pengontrol utama PCB (J1004) dan DC
controller PCB (J381).
3. Jika gejala masih terjadi, ganti PCB Pembaca dengan
yang baru. FG3-3765-000 = Pembaca Kontroler PCB Assemb
Judul: E733 Kode Kesalahan Setelah Mengganti Boot Rom
Kesalahan: Boot rom baru dimasukkan ke dalam slot dan
mesin dihidupkan. E733 muncul di layar setelah beberapa
menit.
Solusi:

55
Dalam kasus ini, boot rom secara keliru ditempatkan di
slot yang terletak di DC Controller. Slot Boot Rom pada
Pengontrol Utama memiliki ukuran yang sama dengan slot
DCON Dimm pada Kontroler DC. Segera ganti chip ini
tanpa mengkonfirmasikan slot yang benar akan merusak
chip. CATATAN: Jika Anda menginstal rom boot jaringan
dan rusak, Anda harus menghubungi TSC untuk prosedur
penggantian.
Finisher-S1
Kesalahan: ImageRUNNER menampilkan kode kesalahan E733-
0001. Kode ini konsisten, dan akan terjadi ketika
mencoba membuat salinan. Setelah tombol start ditekan,
kertas akan memberi makan ke rol pendaftaran, dan
imageRUNNER akan masuk ke kode.
Solusi:
E733-0001 menunjukkan masalah komunikasi, biasanya
antara DC dan Pengontrol Utama. Dalam contoh ini
masalah diperbaiki dengan penggantian Finisher
Controller. Skenario yang mungkin, akan memutuskan
finisher untuk mengamati perubahan gejala. Jika
imageRUNNER akan mengeluarkan kertas, atau setidaknya
kertas umpan melewati titik sebelumnya, masalahnya
mungkin terletak pada finisher.
S1-Finisher Controller P / N - 4G1-1478-060
Judul: E744-1000

56
Masalah: Saat mesin berkedip, listrik di kantor
dimatikan saat menulis ke Boot-rom. Setelah me-reboot
mesin, tidak bisa menulis perangkat lunak ke Boot-rom.
Solusi:
Perangkat lunak boot-rom rusak saat listrik mati. Nomor
komponen untuk Boot-rom adalah FM2-3803-600.Produk:
imageRUNNER 2270/2870/3570/4570 Judul: E749Error:
E749 dalam Sejarah Kesalahan.
Solusi:
E749 berada dalam sejarah kesalahan setelah menginstal
/ mencopot perangkat Printer Kit atau MEAP di iR2270,
2870, 3570, 4570. Kesalahan ini hanya terjadi satu kali
ketika jenis instalasi ini telah dilakukan. Kesalahan
ini hanya dapat ditampilkan dalam riwayat dan bukan
pada Layar LCD. Cycle kekuatan mesin setelah instalasi
opsi ini.
Produk: imageRUNNER
2230/2270/2830/2870/3530/3025/3030/3035/3045/3570/4570/
3225/3230/3235/3245
Judul: E805
Kesalahan: E805
Solusi:
Telah ditemukan bahwa exhaust fan dapat menjadi kotor
atau terkunci. Bersihkan kipas dan pastikan bilah kipas
berputar dengan bebas. Dalam beberapa kasus kipas perlu
diganti. Nomor bagian kipas (FK2-0360-000) untuk kedua
penggemar.

57
Label: kode kesalahan canon imagerunner IR 3035 * 3045
* 3530 * 3530G * 3570 * 4570 2525 * 2530 * 2535 * 2535i
* 2545 * 2545i canon copier
canon error codes e602 e540 e001 e000 e732 mesin
fotokopi mesin fotokopi
canon imagerunner kode kesalahan IR 3035 * 3045 * 3530
Canon Copie
Kode kesalahan untuk Canon IR
canon imagerunner 330 400 ir210 gp210 gp200 ir200 ir
330 ir330 ir 400
canon copier canon copy machine
• "E000" Memperbaiki suhu gagal meningkat
• "E001" Memperbaiki suhu naik secara tidak normal
• "E002" Memperbaiki suhu gagal mencapai nilai tertentu
• "E003" Memperbaiki suhu turun secara tidak normal
• "E007" Memperbaiki film telah menjadi pengungsi
• "E010" Motor utama gagal mengunci
• "E030" Total kegagalan pencacah
• "E031" Kerusakan penghitung opsi
• "E032" Penghitung pengontrol data salinan rusak
• "E051" Mekanisme pendeteksi posisi home registrasi
horizontal gagal
• "E064" Output tegangan tinggi (pengisian utama,
transfer pengisian, pengembangan) rusak
• Kesalahan "E100" BD
• "E110" Motor pemindai laser gagal mengunci
• Kesalahan "E190" RAM
• "E191" Kesalahan komunikasi antara pengontrol DC &
catu daya komposit
• Posisi home scanner "E202" tidak dapat dideteksi

58
• "E220" Kesalahan lampu pemindaian
• "E240" Kesalahan komunikasi dalam pengontrol DC
• "E243" Kesalahan komunikasi antara panel kontrol &
PCB prosesor gambar
• "E261" Kesalahan dalam sinyal silang nol
• "E301" Intensitas lampu pemindaian tidak disesuaikan
dengan benar
• "E400" Kesalahan komunikasi antara mesin fotokopi dan
RDF-G1
• "E401" Mengambil kesalahan dalam RDF-G1
• "E402" Masalah belt drive di RDF-G1
• "E403" Kesalahan pengumpan di RDF-G1
• "E411" Sensor kertas baki asli / sensor registrasi di
RDF-G1
• "E422" Kesalahan komunikasi antara mesin fotokopi dan
ADF-F1
• "E710" Kesalahan dalam komunikasi IPC
• "E711" Kesalahan dalam komunikasi IPC
• "E712" Kesalahan dalam komunikasi dengan pengumpan
• "E713" Kesalahan IC telah terjadi (penyortir)
• "E716" Kesalahan komunikasi dengan tumpuan
• "E717" Kesalahan komunikasi dengan pengontrol data
salinan
• "E803" Kesalahan dalam tegangan output dari PCB catu
daya komposit
• "E901" Pedestal motor atau pengontrol PCB
KODE ERROR COPIER CANON
Kode kesalahan Canon Copier Canon IR imagerunner 2200
2800 3300
1. Masalah Fuser E000, Fuser heater, Fuser film,
Thermistor, Koneksi, Power Supply

59
2. Suhu E001 Fuser terlalu tinggi, pemanas Fuser, film
Fuser, Thermistor, Koneksi, Power Supply
3. Suhu E002 / E003 Rendah Fuser, Thermistor, Fuser
heater, Fuser film, Koneksi, Power Supply
4. E004 Fuser masalah, triac korsleting, termistor,
power supply
5. E007 Masalah rotasi film Fuser (IR 2200, 2800, 3300
atau i)
6. E009 Fuser tidak sesuai dengan catu daya atau papan
pengontrol DC
7. E010 Masalah drive, motor utama, board drive motor,
fungsi roda gigi mekanis
8. E014-0000 Motor fuser (IR 2200, 2800, 3300 atau i)
9. E019-0000 Limbah toner penuh (IR 2200, 2800, 3300
atau i)
10. Kesalahan komunikasi unit E032-0001 DA (IR 2200,
2800, 3300 atau i)
11. E040 Holding plate drive assembly, holding plate
position sensor atau holding plate solenoid
12. E043 Masalah motor umpan dek kertas
13. E051-0000 Mekanisme mendeteksi rumah horisontal
pendaftaran (Motor M9 atau sensor PS10) (IR 2200,
14. 2800, 3300 atau i)
15. E054 Roller feeder rumah duplex, tuas sensor
posisi, roda gigi pengumpan dupleks, board drive
dupleks, kopling umpan dupleks, atau motor dupleks
16. E055 Panduan registrasi horizontal, tuas sensor
rumah, gigi penggerak, papan drive dupleks, motor
registrasi horizontal atau motor penggerak dupleks
17. E064-0000 Mengisi, mentransfer atau masalah
pengembangan pengembang

60
18. Unit Laser E100, cermin BD, papan pengolah gambar,
papan laser, pengontrol DC, dapat juga terjadi jika
drum tidak dipasang
19. Masalah Laser E102
20. E110-0000 Motor laser (IR 2200, 2800, 3300 atau i)
21. Masalah E202-0001 Pindai, pindai saklar, pindai
motor, papan pengolah gambar (IR 2200, 2800, 3300 atau
i), panel dikunci dengan pesan kesalahan
22. E203 Memindai papan driver motor, motor pemindai
atau papan pengendali pembaca
23. E204-0001 masalah sinyal gambar tepi ADF (IR 2200,
2800, 3300 atau i)
24. E211 / 215 Papan pengontrol pembaca, lampu pemanas
eksposur, termistor lampu termistor, koneksi kabel
datar.
25. Lampu eksposur E216, papan inverter, papan
pengendali pembaca
26. E217 Exposure lamp heater atau heater controller
board
27. E219 Lampu eksposur, papan inverter, papan
pengendali pembaca
28. E220-00001 Lampu eksposur papan inverter (IR 2200,
2800, 3300 atau i)
29. E225-0000, -00002 Piring putih / tepi piringan baca
kesalahan, CCD buruk atau lampu eksposur (IR 2200,
2800, 3300 atau i)
30. Masalah E240-0000 Mcon-Dcon, pengontrol DC buruk
(IR 2200, 2800, 3300 atau i)
31. E243-0000 Panel kontrol untuk masalah komunikasi
papan prosesor gambar, papan pengontrol utama

Error solution canon tpye 4570

More Related Content

Recently uploaded

Featured

Error solution canon tpye 4570
