1. ELS VEHICLES HÍBRIDS
Jordi González i Sergio Gómez

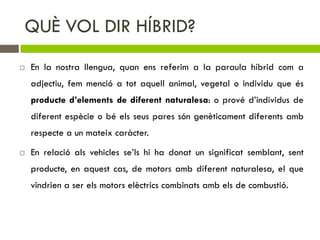

2. QUÈ VOL DIR HÍBRID?
 En la nostra llengua, quan ens referim a la paraula híbrid com a
adjectiu, fem menció a tot aquell animal, vegetal o individu que és
producte d’elements de diferent naturalesa: o prové d’individus de
diferent espècie o bé els seus pares són genèticament diferents amb
respecte a un mateix caràcter.
 En relació als vehicles se’ls hi ha donat un significat semblant, sent
producte, en aquest cas, de motors amb diferent naturalesa, el que
vindrien a ser els motors elèctrics combinats amb els de combustió.

3. QUÈ ÉS UN VEHICLE HÍBRID?
Un vehicle híbrid és un cotxe que funciona amb més d’una font
d’energia: Combina un motor de combustió interna amb el de tracció
elèctrica.
 El motor de combustió, en el cas dels cotxes, és generalment de
benzina per ser més lleuger i més senzill.
 El vehicle a baixes velocitats es mou amb electricitat
emmagatzemada a les bateries, i quan es necessita més potència,
s’acciona el motor convencional.

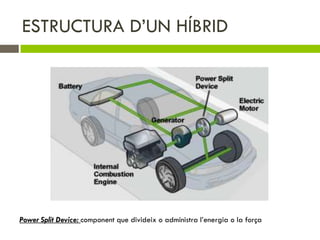

4. ESTRUCTURA D’UN HÍBRID
Power Split Device: component que divideix o administra l’energia o la força

5. TIPUS DE VEHICLES HÍBRIDS
 Paral·lel: tant el motor tèrmic com l'elèctric poden fer girar
les rodes, però es el motor de combustió la principal font
d’energia, i es reforçat per la potència pel motor elèctric, en
certs moments, com en la posada en marxa i l’acceleració,
aconseguint així una reducció de consum de combustible.

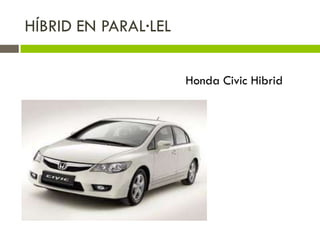

6. HÍBRID EN PARAL·LEL
Honda Civic Hibrid

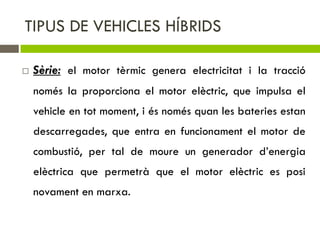

7. TIPUS DE VEHICLES HÍBRIDS
 Sèrie: el motor tèrmic genera electricitat i la tracció
només la proporciona el motor elèctric, que impulsa el
vehicle en tot moment, i és només quan les bateries estan
descarregades, que entra en funcionament el motor de
combustió, per tal de moure un generador d’energia
elèctrica que permetrà que el motor elèctric es posi
novament en marxa.

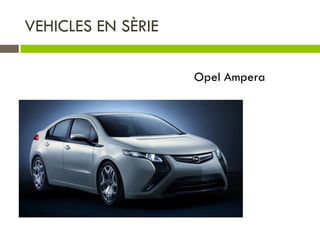

8. VEHICLES EN SÈRIE
Opel Ampera

9. TIPUS DE VEHICLES HÍBRIDS
 També es poden classificar en:
 Regulars: utilitzen el motor elèctric com a suport.

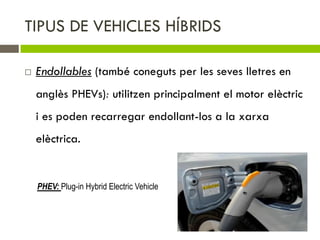

10. TIPUS DE VEHICLES HÍBRIDS
 Endollables (també coneguts per les seves lletres en
anglès PHEVs): utilitzen principalment el motor elèctric
i es poden recarregar endollant-los a la xarxa
elèctrica.
PHEV: Plug-in Hybrid Electric Vehicle

11. Els híbrids es carreguen a la xarxa
elèctrica?
No s’ha de confondre amb els cotxes híbrids de tipus plug-in o
endotllables, que són capaços de recarregar el 65% en 15
minuts. Els híbrids contenen el sistema de recuperació
d’energia o frenada regenerativa: utilitza els denominats
frens regeneratius, un sistema per el qual es capta l’energia
cinètica perduda en una frenada o una desacceleració, es
transforma en energia elèctrica per emmagatzemar-la en les
bateries.

12. Sistema de recàrrega autònom
El cotxe híbrid emmagatzema l’energia cinètica, a les bateries,
procedent principalment de les frenades, desacceleracions i del
gir de les rodes en els descensos, a on no es necessària tota
l’energia alliberada pel motor per tal de fer avançar el
vehicle, ja que el desnivell i la força de la gravetat treballen a
favor.

13. Quin tipus de bateries porten?
El material més usual és el níquel i l’hidrur metàl·lic, però
cada vegada s’estan estenent més les bateries de ions de liti i
de polímetre de liti (com a gran avantatge, ofereixen més
capacitat d’emmagatzemament i una càrrega 10 vegades
major, uns 10 minuts).
En els últims temps, la seva ubicació ha anat canviant i s’ha
instal·lat sota la tapa del maleter (recurs, que a la seva
vegada, repercuteix en una distribució més optima de pesos).

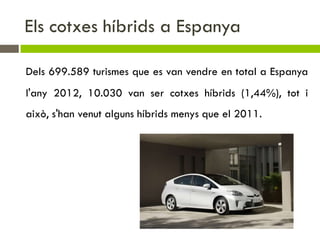

14. Els cotxes híbrids a Espanya
Dels 699.589 turismes que es van vendre en total a Espanya
l'any 2012, 10.030 van ser cotxes híbrids (1,44%), tot i
això, s'han venut alguns híbrids menys que el 2011.

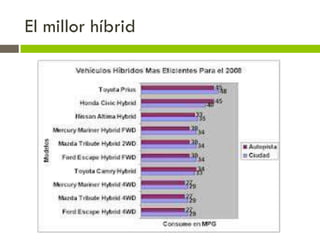

15. El millor híbrid

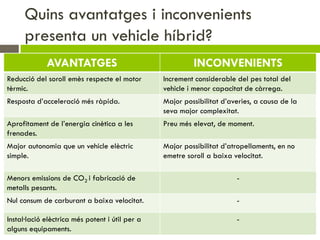

16. Quins avantatges i inconvenients
presenta un vehicle híbrid?
AVANTATGES INCONVENIENTS
Reducció del soroll emès respecte el motor Increment considerable del pes total del
tèrmic. vehicle i menor capacitat de càrrega.
Resposta d’acceleració més ràpida. Major possibilitat d’averies, a causa de la
seva major complexitat.
Aprofitament de l’energia cinètica a les Preu més elevat, de moment.
frenades.
Major autonomia que un vehicle elèctric Major possibilitat d’atropellaments, en no
simple. emetre soroll a baixa velocitat.
Menors emissions de CO2 i fabricació de -
metalls pesants.
Nul consum de carburant a baixa velocitat. -
Instal·lació elèctrica més potent i útil per a -
alguns equipaments.

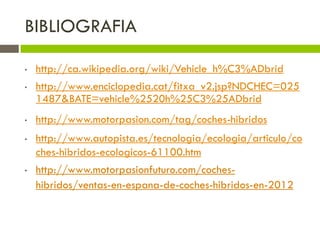

17. BIBLIOGRAFIA
