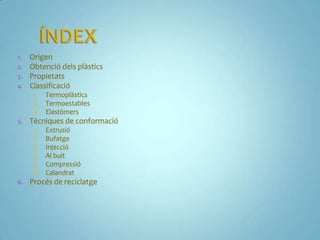

2. 1. Origen
2. Obtenció dels plàstics
3. Propietats
4. Classificació
1. Termoplàstics
2. Termoestables
3. Elastòmers
5. Tècniques de conformació
1. Extrusió
2. Bufatge

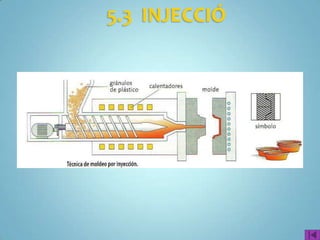

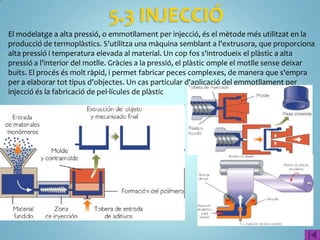

3. Injecció
4. Al buit

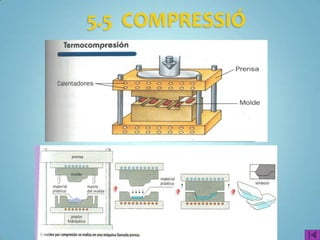

5. Compressió
6. Calandrat

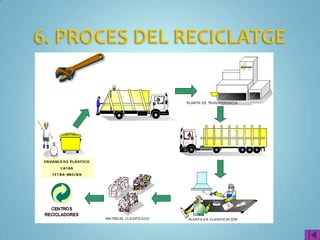

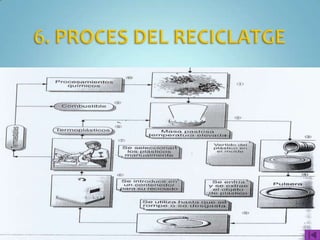

6. Procés de reciclatge

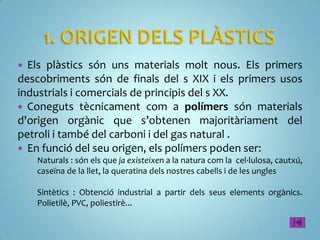

3. Els plàstics són uns materials molt nous. Els primers
descobriments són de finals del s XIX i els primers usos
industrials i comercials de principis del s XX.
Coneguts tècnicament com a polímers són materials
d'origen orgànic que s’obtenen majoritàriament del
petroli i també del carboni i del gas natural .
En funció del seu origen, els polímers poden ser:
Naturals : són els que ja existeixen a la natura com la cel·lulosa, cautxú,
caseïna de la llet, la queratina dels nostres cabells i de les ungles
Sintètics : Obtenció industrial a partir dels seus elements orgànics.
Polietilè, PVC, poliestirè...

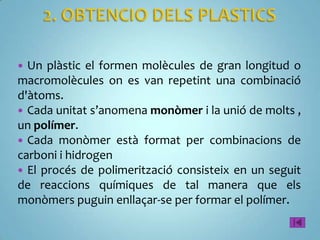

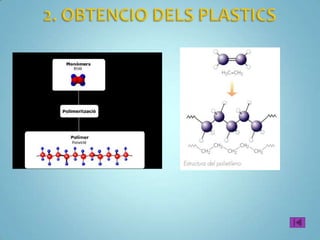

4. Un plàstic el formen molècules de gran longitud o
macromolècules on es van repetint una combinació
d'àtoms.
Cada unitat s’anomena monòmer i la unió de molts ,
un polímer.
Cada monòmer està format per combinacions de
carboni i hidrogen
El procés de polimerització consisteix en un seguit
de reaccions químiques de tal manera que els
monòmers puguin enllaçar-se per formar el polímer.

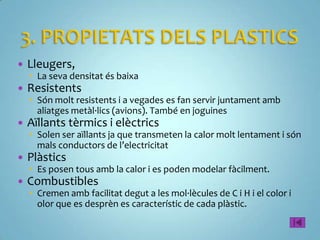

5.
6. Lleugers,
La seva densitat és baixa
Resistents
Són molt resistents i a vegades es fan servir juntament amb
aliatges metàl·lics (avions). També en joguines
Aïllants tèrmics i elèctrics
Solen ser aïllants ja que transmeten la calor molt lentament i són
mals conductors de l’electricitat
Plàstics
Es posen tous amb la calor i es poden modelar fàcilment.
Combustibles
Cremen amb facilitat degut a les mol·lècules de C i H i el color i
olor que es desprèn es característic de cada plàstic.

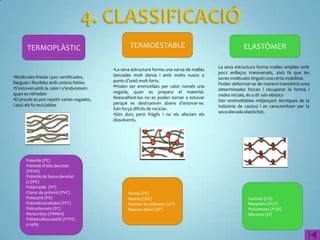

7. TERMOPLÀSTIC TERMOESTABLE ELASTÒMER
La seva estructura forma malles amplies amb
•La seva estructura forma una xarxa de malles
pocs enllaços transversals, això fa que les
•Molècules lineals i poc ramificades, tancades molt densa i amb molts nusos o
seves molècules tinguin una certa mobilitat.
llargues i flexibles amb unions febles punts d’unió molt forts.
Poden deformar-se de manera transitòria sota
•S’estoven amb la calor i s’endureixen •Poden ser emmotllats per calor només una
determinades forces i recuperar la forma i
quan es refreden vegada, quan es prepara el material.
mides inicials, és a dir són elàstics
•El procés es pot repetir varies vegades, Reescalfant-los no es poden tornar a estovar
Són emmotllables mitjançant tècniques de la
i això els fa reciclables perquè es destrueixen abans d’estovar-se.
indústria de cautxú i es caracteritzen per la
Són força difícils de reciclar.
seva elevada elasticitat.
•Són durs però fràgils i no els afecten els
dissolvents.
Polietilè (PE)
Polietilè d’alta densitat
(PEHD)
Polietilè de baixa densitat
(LDPE)
Polipropilè (PP)
Clorur de polivinil (PVC) Fenols (PF)
Poliestirè (PS) Amines (MF) Cautxús (CA)
Polietilè tereftalat (PET) Resines de poliester (UP) Neoprens (PCP)
Policarbonats (PC) Resines epoxi (EP) Poliuretans (PUR)
Metacrilats (PMMA) Silicones (SI)
Politetrafluoroetilè (PTFE)
o tefló

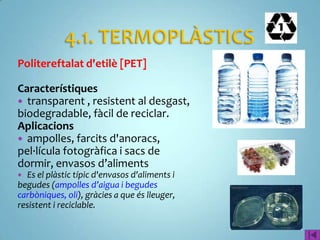

8. Politereftalat d'etilè [PET]
Característiques
transparent , resistent al desgast,
biodegradable, fàcil de reciclar.
Aplicacions
ampolles, farcits d'anoracs,
pel·lícula fotogràfica i sacs de
dormir, envasos d’aliments
Es el plàstic típic d'envasos d'aliments i
begudes (ampolles d’aigua i begudes
carbòniques, oli), gràcies a que és lleuger,
resistent i reciclable.
9. Polietilè d'alta densitat [PEAD – HDPE]
Característiques:
molt rígids i cristal·lins, no es ratlla amb
l'ungla, bona resistència al impactes,
força resistents als productes químics,
difícil de pintar, imprimir o enganxar
sobre ell.
Aplicacions:
dipòsits de gasolina, ampolles per a
detergents i productes de neteja (neteja
juntes)

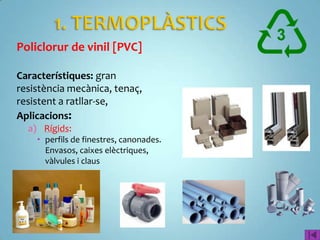

10. Policlorur de vinil [PVC]
Característiques: gran
resistència mecànica, tenaç,
resistent a ratllar-se,
Aplicacions:
a) Rígids:
perfils de finestres, canonades.
Envasos, caixes elèctriques,
vàlvules i claus

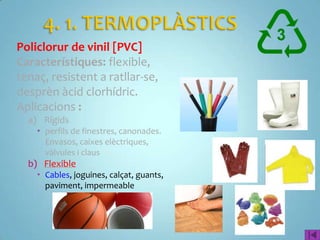

11. Policlorur de vinil [PVC]
Característiques: flexible,
tenaç, resistent a ratllar-se,
desprèn àcid clorhídric.
Aplicacions :
a) Rígids
perfils de finestres, canonades.
Envasos, caixes elèctriques,
vàlvules i claus
b) Flexible
Cables, joguines, calçat, guants,
paviment, impermeable
12. Policlorur de vinil [PVC]
S'empra en envasos
d'aliments, detergents,
productes higiènics, olis, i
també en mànegues,
equipaments mèdics, finestres,
tubs de drenatge, materials
per a construcció, folre per a
cables, etc.

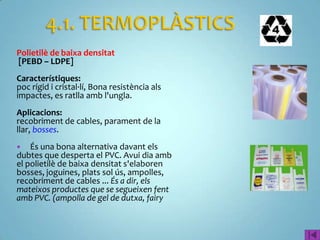

13. Polietilè de baixa densitat
[PEBD – LDPE]
Característiques:
poc rígid i cristal·lí, Bona resistència als
impactes, es ratlla amb l'ungla.
Aplicacions:
recobriment de cables, parament de la
llar, bosses.
És una bona alternativa davant els
dubtes que desperta el PVC. Avui dia amb
el polietilè de baixa densitat s'elaboren
bosses, joguines, plats sol ús, ampolles,
recobriment de cables ... És a dir, els
mateixos productes que se segueixen fent
amb PVC. (ampolla de gel de dutxa, fairy

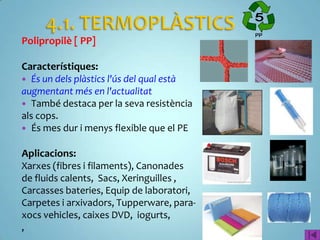

14. Polipropilè [ PP]
Característiques:
És un dels plàstics l'ús del qual està
augmentant més en l'actualitat
També destaca per la seva resistència
als cops.
És mes dur i menys flexible que el PE
Aplicacions:
Xarxes (fibres i filaments), Canonades
de fluids calents, Sacs, Xeringuilles ,
Carcasses bateries, Equip de laboratori,
Carpetes i arxivadors, Tupperware, para-
xocs vehicles, caixes DVD, iogurts,
,

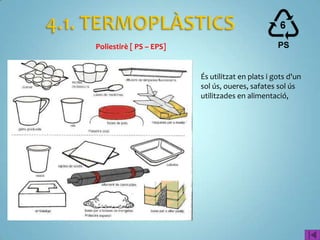

16. Poliestirè [ PS – EPS]
És utilitzat en plats i gots d'un
sol ús, oueres, safates sol ús
utilitzades en alimentació,

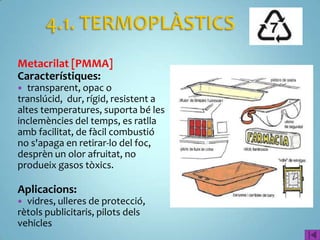

17. Metacrilat [PMMA]
Característiques:
transparent, opac o
translúcid, dur, rígid, resistent a
altes temperatures, suporta bé les
inclemències del temps, es ratlla
amb facilitat, de fàcil combustió
no s'apaga en retirar-lo del foc,
desprèn un olor afruitat, no
produeix gasos tòxics.
Aplicacions:
vidres, ulleres de protecció,
rètols publicitaris, pilots dels
vehicles
18. Politetrafluor d'etilè - Tefló [PTFE]
Característiques:
no reacciona amb altres productes
químics, no té toxicitat, bon
comportament en ambients humits,
molt flexible.
Aplicacions:
revestiments d'avions i coets, aïllant
de cables de temperatures
altes,conductes per on circulen
productes químics, antiadherent de
paelles i cassoles

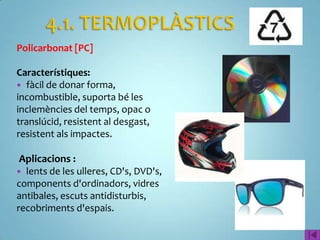

19. Policarbonat [PC]
Característiques:
fàcil de donar forma,
incombustible, suporta bé les
inclemències del temps, opac o
translúcid, resistent al desgast,
resistent als impactes.
Aplicacions :
lents de les ulleres, CD's, DVD's,
components d'ordinadors, vidres
antibales, escuts antidisturbis,
recobriments d'espais.

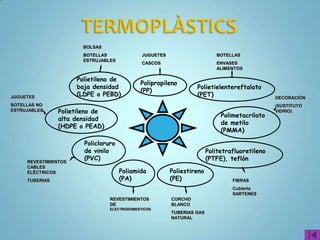

20. BOLSAS
BOTELLAS JUGUETES BOTELLAS
ESTRUJABLES
CASCOS ENVASES
ALIMENTOS
Polietileno de
Polipropileno
baja densidad Polietielentereftalato
(PP)
JUGUETES (LDPE o PEBD) (PET) DECORACIÓN
BOTELLAS NO (SUSTITUTO
ESTRUJABLES Polietileno de VIDRIO)
Polimetacrilato
alta densidad
de metilo
(HDPE o PEAD)
(PMMA)
Policloruro
de vinilo Politetrafluoretileno
REVESTIMIENTOS
(PVC) (PTFE), teflón
CABLES
ELÉCTRICOS Poliamida Poliestireno
TUBERIAS (PA) (PE) FIBRAS
Cubierta
SARTENES
REVESTIMIENTOS CORCHO
DE BLANCO
ELECTRODOMESTICOS
TUBERIAS GAS
NATURAL
21.

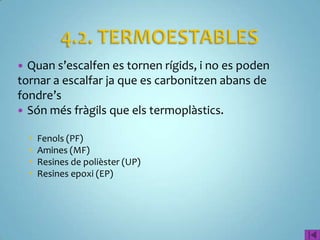

22. Quan s’escalfen es tornen rígids, i no es poden
tornar a escalfar ja que es carbonitzen abans de
fondre’s
Són més fràgils que els termoplàstics.
Fenols (PF)
Amines (MF)
Resines de polièster (UP)
Resines epoxi (EP)

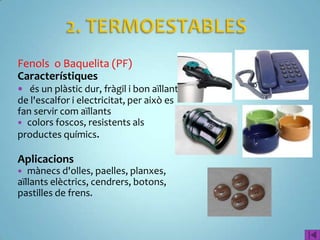

23. Fenols o Baquelita (PF)
Característiques
és un plàstic dur, fràgil i bon aïllant
de l'escalfor i electricitat, per això es
fan servir com aïllants
colors foscos, resistents als
productes químics.
Aplicacions
mànecs d'olles, paelles, planxes,
aïllants elèctrics, cendrers, botons,
pastilles de frens.

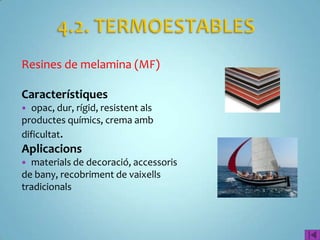

24. Resines de melamina (MF)
Característiques
opac, dur, rígid, resistent als
productes químics, crema amb
dificultat.
Aplicacions
materials de decoració, accessoris
de bany, recobriment de vaixells
tradicionals

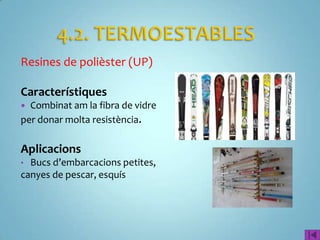

25. Resines de polièster (UP)
Característiques
Combinat am la fibra de vidre
per donar molta resistència.
Aplicacions
• Bucs d’embarcacions petites,
canyes de pescar, esquís

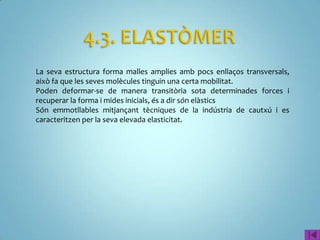

27. La seva estructura forma malles amplies amb pocs enllaços transversals,
això fa que les seves molècules tinguin una certa mobilitat.
Poden deformar-se de manera transitòria sota determinades forces i
recuperar la forma i mides inicials, és a dir són elàstics
Són emmotllables mitjançant tècniques de la indústria de cautxú i es
caracteritzen per la seva elevada elasticitat.

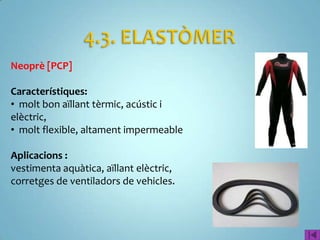

29. Neoprè [PCP]
Característiques:
• molt bon aïllant tèrmic, acústic i
elèctric,
• molt flexible, altament impermeable
Aplicacions :
vestimenta aquàtica, aïllant elèctric,
corretges de ventiladors de vehicles.

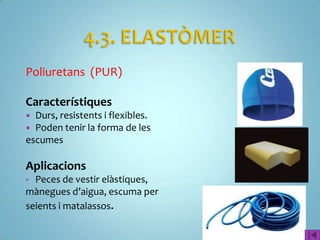

30. Poliuretans (PUR)
Característiques
Durs, resistents i flexibles.
Poden tenir la forma de les
escumes
Aplicacions
• Peces de vestir elàstiques,
mànegues d’aigua, escuma per
seients i matalassos.

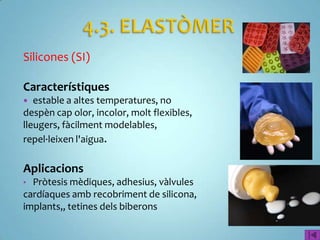

31. Silicones (SI)
Característiques
estable a altes temperatures, no
despèn cap olor, incolor, molt flexibles,
lleugers, fàcilment modelables,
repel·leixen l'aigua.
Aplicacions
• Pròtesis mèdiques, adhesius, vàlvules
cardíaques amb recobriment de silicona,
implants,, tetines dels biberons

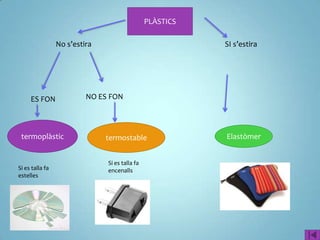

32. PLÀSTICS
No s’estira SI s’estira
ES FON NO ES FON
termoplàstic termostable Elastòmer
Si es talla fa
Si es talla fa encenalls
estelles
33.

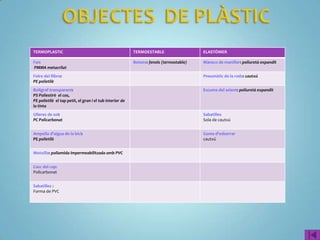

34. TERMOPLASTIC TERMOESTABLE ELASTÒMER
Far: Botons: fenols (termostable) Mànecs de manillar: poliuretà expandit
PMMA metacrilat
Folre del llibre: Pneumàtic de la roda: cautxú
PE polietilè
Bolígraf transparent: Escuma del seient: poliuretà expandit
PS Poliestirè el cos,
PE polietilè el tap petit, el gran i el tub interior de
la tinta
Ulleres de sol: Sabatilles
PC Policarbonat Sola de cautxú
Ampolla d'aigua de la bici: Goma d’esborrar
PE polietilè cautxú
Motxilla: poliamida impermeabilitzada amb PVC
Casc del cap:
Policarbonat
Sabatilles :
Forma de PVC
35.
36. 5. TÈCNIQUES DE CONFORMACIÓ DE
PLÀSTICS
Les tècniques de conformat de plàstics es refereixen als sistemes que es
faran servir per donar forma o crear objectes tecnològics amb el plàstic
prèviament fabricat.
Les tècniques de conformació més comuns són:
1. Extrusió
2. Modelatge
a) Per bufatge
b) Injecció
c) Per compressió (bàsicament en termoestables)
3. Conformació al buit
4. Calandrat

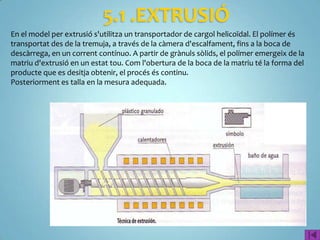

37. 5.1 .EXTRUSIÓ
En el model per extrusió s'utilitza un transportador de cargol helicoïdal. El polímer és
transportat des de la tremuja, a través de la càmera d'escalfament, fins a la boca de
descàrrega, en un corrent contínu. A partir de grànuls sòlids, el polímer emergeix de la
matriu d'extrusió en un estat tou. Com l'obertura de la boca de la matriu té la forma del
producte que es desitja obtenir, el procés és continu.
Posteriorment es talla en la mesura adequada.

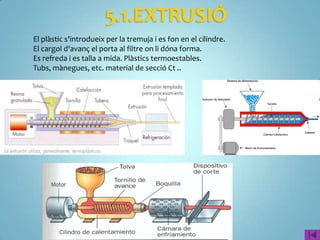

38. 5.1.EXTRUSIÓ
El plàstic s'introdueix per la tremuja i es fon en el cilindre.
El cargol d'avanç el porta al filtre on li dóna forma.
Es refreda i es talla a mida.
Tubs, mànegues, etc. material de secció constant
39.
40. 5.2 BUFATGE
s'introdueix al motlle una preforma en forma de tub estovat a través d'un
dosificador i, a continuació, s'injecta aire comprimit i aquesta s'adapta a la
forma interior del motlle. Un cop refredat s'obre el motlle i s'extreu
l'objecte final
43. 5.3 INJECCIÓ
El modelatge a alta pressió, o emmotllament per injecció, és el mètode més utilitzat en la
producció de termoplàstics. S'utilitza una màquina semblant a l'extrusora, que proporciona
alta pressió i temperatura elevada al material. Un cop fos s'introdueix el plàstic a alta
pressió a l'interior del motlle. Gràcies a la pressió, el plàstic omple el motlle sense deixar
buits. El procés és molt ràpid, i permet fabricar peces complexes, de manera que s'empra
per a elaborar tot tipus d'objectes. Un cas particular d'aplicació del emmotllament per
injecció és la fabricació de pel·lícules de plàstic

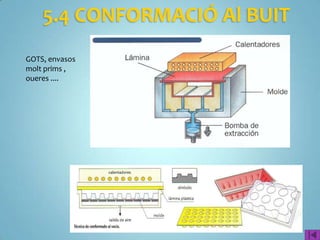

46. 5.4 CONFORMACIÓ Al BUIT

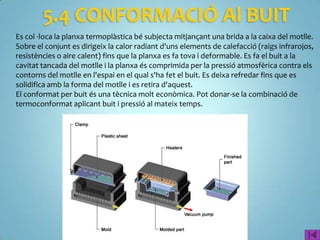

Es col ·loca la planxa termoplàstica bé subjecta mitjançant una brida a la caixa del motlle.
Sobre el conjunt es dirigeix la calor radiant d'uns elements de calefacció (raigs infrarojos,
resistències o aire calent) fins que la planxa es fa tova i deformable. Es fa el buit a la
cavitat tancada del motlle i la planxa és comprimida per la pressió atmosfèrica contra els
contorns del motlle en l'espai en el qual s'ha fet el buit. Es deixa refredar fins que es
solidifica amb la forma del motlle i es retira d'aquest.
El conformat per buit és una tècnica molt econòmica. Pot donar-se la combinació de
termoconformat aplicant buit i pressió al mateix temps.
49. 5.5 COMPRESSIÓ
S'empren polímers termoestables.
En el modelat per compressió, el material es col·loca en el motlle obert. Un tac escalfat
aplica suficient calor i pressió per estovar el polímer termoestable i omplir la cavitat del
motlle. Les cadenes del polímer s'entrecreuen ràpidament i el plàstic s'endureix prenent
la seva forma permanent, podent ser retirat del motlle.
51. 5.6 CALANDRAT
El calandratge és un procés de conformat que consisteix en fer passar un material sòlid
a presió entre corrons de metall generalment calents que giren en sentits oposats. La
finalitat pot ser obtenir làmines de gruix controlat o bé modificar l'aspecte superficial
de la làmina.
http://www.solvayindupa.com/processosdetransformacao/0,,9674-10-0,00.htm

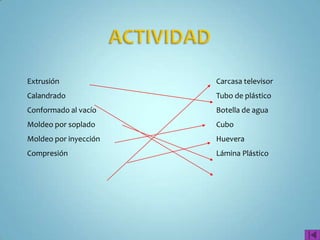

52. Extrusión Carcasa televisor
Calandrado Tubo de plástico
Conformado al vacío Botella de agua
Moldeo por soplado Cubo
Moldeo por inyección Huevera
Compresión Lámina Plástico
53. Tuberías, suelas, guantes,
PVC Amplio rango de dureza
mangueras, impermeables
Duro Transparente. Pigmentable Filmes para embalajes,.
Poliestireno Expandido Esponjoso y blando Embalaje, envasado…
Alta densidad Rígido y transparente. Utensilios y juguetes
Polietileno Baja densidad Blando y ligero Bolsas, sacos, vasos …
Metacrilato Transparente Faros y pilotos, carteles ..
Teflón Deslizante. Antiadherente Utensilios de cocina
Flexible,resistente,
Celofán adherente y brillante
Embalaje
Translúcido, resistente,
Nailon flexible e impermeable
Tejidos, cepillos dientes
54. Espuma para colchones y
Esponjoso y flexible asientos, aislamientos
POLIURETANO Blando y macizo térmicos y aústicos, juntas,
Elástico y adherente correas, engranajes,
pegamentos y barnices
Con fibras de vidrio, resistentes al Mangos y asas de
choque. utensilios de cocina, ruedas
RESINAS FENÓLICAS Con amianto termorresistentes. dentadas, carcasas de
Color negro o muy oscuro electrodomésticos,
Aislantes eléctricos interruptores
Ligero. Accesorios eléctricos,
Resistente y de considerable aislamientos térmicos y
MELAMINA dureza acústicos, encimeras de
Sin olor ni sabor cocina, vajillas, recipientes
Aislante térmico de alimentación.

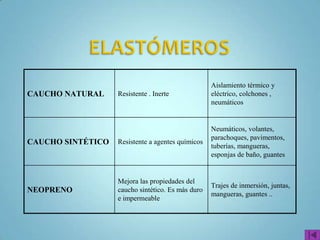

55. Aislamiento térmico y
CAUCHO NATURAL Resistente . Inerte eléctrico, colchones ,
neumáticos
Neumáticos, volantes,
parachoques, pavimentos,
CAUCHO SINTÉTICO Resistente a agentes químicos
tuberías, mangueras,
esponjas de baño, guantes
Mejora las propiedades del
Trajes de inmersión, juntas,
NEOPRENO caucho sintético. Es más duro
mangueras, guantes ..
e impermeable
