FCoE - проектирование, настройка и эксплуатация

Документ предоставляет детальную информацию о технологии Fibre Channel over Ethernet (FCoE), включая ее структуру, функции и начальную настройку. Описание включает компоненты, такие как Data Center Bridging и FCoE Initialization Protocol, а также примеры конфигурации для сетевых устройств. Текст предназначен для системных инженеров и консультантов, работающих в области сетевых технологий.

Embed presentation

Download as PDF, PPTX
FCoE - проектирование, настройка и эксплуатация Эльдар Женсыкбаев Системный инженер-консультант ezhensyk@cisco.com © 2014 Cisco and/or its affiliates. 11/14/14 All rights reserved.

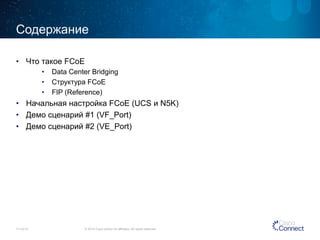

Содержание • Что такое FCoE • Data Center Bridging • Структура FCoE • FIP (Reference) • Начальная настройка FCoE (UCS и N5K) • Демо сценарий #1 (VF_Port) • Демо сценарий #2 (VE_Port) 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved.
Fibre Channel over Ethernet 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 3
FCoE FCoE 1, 2, 4, (8), 10 Gbps 1, 10 . . . Gbps 10, 20 Gbps

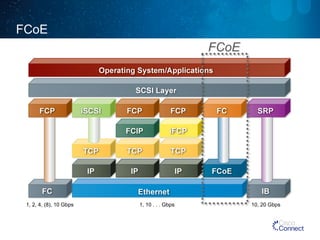

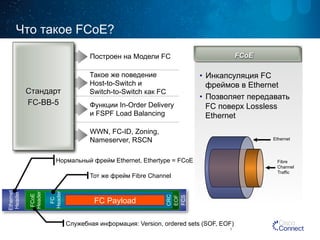

Что такое FCoE? 5 FCoE Ethernet Fibre Channel Traffic Легко Понять Построен на Модели FC Операцонная Модель Технологии Управления Трафиком Модели Управления и Безопасности Такое же поведение Host-to-Switch и Switch-to-Switch как FC Функции In-Order Delivery и FSPF Load Balancing WWN, FC-ID, Zoning, Nameserver, RSCN Стандарт FC-BB-5 • Инкапсуляция FC фреймов в Ethernet • Позволяет передавать FC поверх Lossless Ethernet Нормальный фрейм Ethernet, Ethertype = FCoE Тот же фрейм Fibre Channel FCoE Frame Format Bit 0 Ethernet Header FCoE Header FC Header FC Payload CRC EOF FCS Служебная информация: Version, ordered sets (SOF, EOF)
Что такое FCoE? Что такое FCoE? Это Fibre Channel 6 FCoE Ethernet Fibre Channel Traffic Легко Понять Построен на Модели FC Операцонная Модель Технологии Управления Трафиком Модели Управления и Безопасности Такое же поведение Host-to-Switch и Switch-to-Switch как FC Функции In-Order Delivery и FSPF Load Balancing WWN, FC-ID, Zoning, Nameserver, RSCN Стандарт FC-BB-5 • Инкапсуляция FC фреймов в Ethernet • Позволяет передавать FC поверх Lossless Ethernet Нормальный фрейм Ethernet, Ethertype = FCoE Тот же фрейм Fibre Channel FCoE Frame Format Bit 0 Ethernet Header FCoE Header FC Header FC Payload CRC EOF FCS Служебная информация: Version, ordered sets (SOF, EOF)

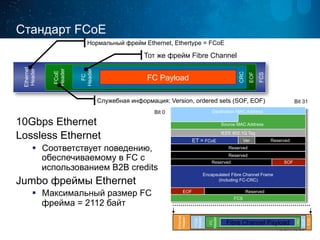

Нормальный фрейм Ethernet, Ethertype = FCoE FCoE Frame Format Bit 0 Ethernet Header FCoE Header FC Header FC Payload CRC EOF FCS Тот же фрейм Fibre Channel Служебная информация: Version, ordered sets (SOF, EOF) Destination MAC Address Source MAC Address IEEE 802.1Q Tag ET = FCoE Ver Reserved Reserved Reserved Reserved SOF Encapsulated Fibre Channel Frame (Including FC-CRC) EOF Reserved FCS Стандарт FCoE 10Gbps Ethernet Lossless Ethernet § Соответствует поведению, обеспечиваемому в FC с использованием B2B credits Jumbo фреймы Ethernet § Максимальный размер FC фрейма = 2112 байт Bit 31 Byte 0 Byte 2197 Ethernet Header FCoE Header FC Header Fibre Channel Payload CRC EOF FCS Bit 0

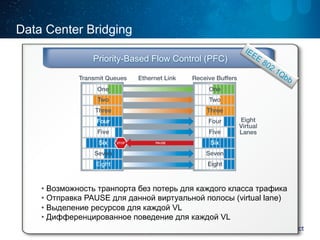

Data Center Bridging Priority-Based Flow Control (PFC) • Возможность транпорта без потерь для каждого класса трафика • Отправка PAUSE для данной виртуальной полосы (virtual lane) • Выделение ресурсов для каждой VL • Дифференцированное поведение для каждой VL

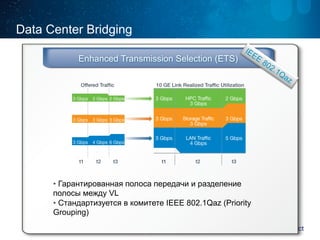

Data Center Bridging Enhanced Transmission Selection (ETS) • Гарантированная полоса передачи и разделение полосы между VL • Стандартизуется в комитете IEEE 802.1Qaz (Priority Grouping)

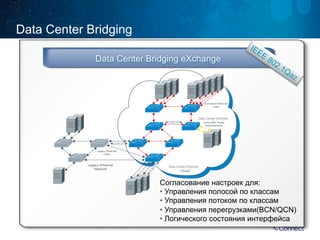

Data Center Bridging eXchange Data Center Ethernet Data Center Ethernet Согласование настроек для: • Управления полосой по классам • Управления потоком по классам • Управления перегрузками(BCN/QCN) • Логического состояния интерфейса Data Center Bridging
Fibre Channel over Ethernet (FCoE) Метод прямого отображения фреймов FC на Ethernet § Бесшовно подключается к сетям FC à Расширяет FC через Ethernet — FCoE выглядит как FC для серверов и сети — Сохраняет текущую инфраструктуру и управление FC — Фрейм FC остается неизменным § Может работать на стандартных коммутаторах (с jumbo фреймами) § Priority Flow Control обеспечивает отсутствие потерь — Имитирует систему буферных кредитов FC, избегая TCP § Не требует дорогих off-load технологий Ethernet Fibre Channel

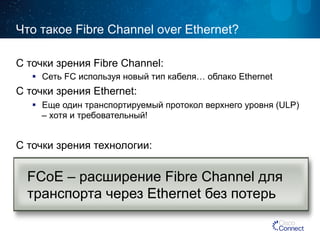

Что такое Fibre Channel over Ethernet? С точки зрения Fibre Channel: § Сеть FC используя новый тип кабеля… облако Ethernet С точки зрения Ethernet: § Еще один транспортируемый протокол верхнего уровня (ULP) – хотя и требовательный! С точки зрения технологии: FCoE – расширение Fibre Channel для транспорта через Ethernet без потерь

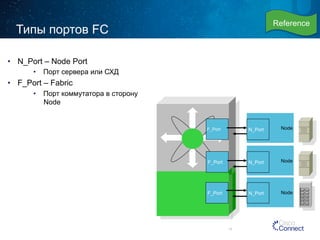

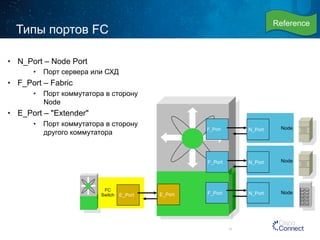

Типы портов FC • N_Port – Node Port • Порт сервера или СХД 13 Reference N_Port Node N_Port Node N_Port Node
Типы портов FC • N_Port – Node Port • Порт сервера или СХД • F_Port – Fabric • Порт коммутатора в сторону Node 14 F_Port F_Port F_Port Reference N_Port Node N_Port Node N_Port Node
Типы портов FC • N_Port – Node Port • Порт сервера или СХД • F_Port – Fabric • Порт коммутатора в сторону Node • E_Port – "Extender" • Порт коммутатора в сторону другого коммутатора 15 E_Port F_Port F_Port E_Port F_Port Reference N_Port Node N_Port Node N_Port Node FC Switch

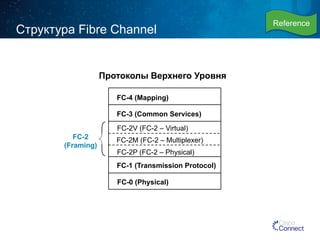

Структура Fibre Channel FC-4 (Mapping) FC-3 (Common Services) FC-2V (FC-2 – Virtual) FC-2M (FC-2 – Multiplexer) FC-2P (FC-2 – Physical) FC-1 (Transmission Protocol) FC-0 (Physical) FC-2 (Framing) Протоколы Верхнего Уровня Reference

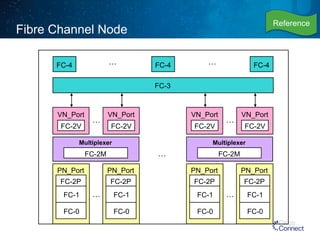

Fibre Channel Node FC-4 … FC-4 … FC-4 FC-3 … VN_Port FC-2V VN_Port … FC-2V Multiplexer PN_Port FC-2P FC-1 FC-0 PN_Port FC-2P FC-1 FC-0 … VN_Port FC-2V VN_Port … FC-2V Multiplexer PN_Port FC-2P FC-1 FC-0 PN_Port FC-2P FC-1 FC-0 … FC-2M FC-2M Reference
Коммутатор Fibre Channel FC Switching Element VF_Port Multiplexer FC-2M PF_Port FC-2P FC-1 FC-0 VF_Port FC-2V Multiplexer FC-2M … PF_Port FC-2P FC-1 FC-0 PF_Port FC-2P FC-1 FC-0 VE_Port FC-2V Multiplexer FC-2M … PE_Port FC-2P FC-1 FC-0 PE_Port FC-2P FC-1 FC-0 Reference VE_Port Multiplexer FC-2M PE_Port FC-2P FC-1 FC-0 FC-2V FC-2V F_Port E_Port
Fibre Channel Link Reference VF_Port FC-2V Multiplexer FC-2M PF_Port FC-2P FC-1 FC-0 FC-2V FC Node FC-3/FC-4 FC-3/FC-4 FC-3/FC-4 FC Switching Element FC Switch VN_Port FC Link VN_Port FC-2V VN_Port FC-2V Multiplexer FC-2M PN_Port FC-2P FC-1 FC-0 FC-2V

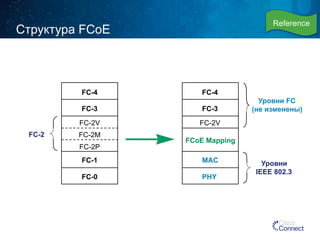

Структура FCoE Уровни FC (не изменены) Уровни IEEE 802.3 FC-4 FC-3 FC-2V FC-2M FC-2P FC-1 FC-0 FC-4 FC-3 FC-2V FCoE Mapping MAC PHY FC-2 Reference

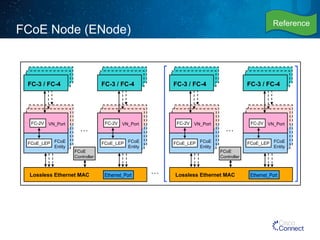

FCoE Node (ENode) … FC-3 / FC-4 … FC-2V FCoE Controller VN_Port FCoE_LEP FCoE Entity FC-3 / FC-4 FC-2V VN_Port FCoE_LEP FCoE Entity Lossless Ethernet MAC Ethernet_Port Reference FC-3 / FC-4 … FC-2V FCoE Controller VN_Port FCoE_LEP FCoE Entity FC-3 / FC-4 FC-2V VN_Port FCoE_LEP FCoE Entity Lossless Ethernet MAC Ethernet_Port

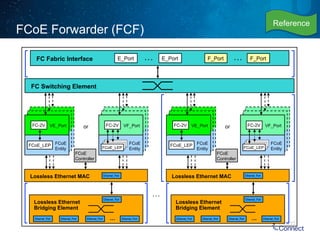

FCoE Forwarder (FCF) FC Fabric Interface E_Port … E_Port F_Port … F_Port FC Switching Element … FC-2V VE_Port or FCoE_LEP FCoE Entity FCoE Controller FC-2V VF_Port FFCCooEE__LLEEPP FCoE_LEP Lossless Ethernet MAC Ethernet_Port Ethernet_Port Ethernet_Port Lossless Ethernet Bridging Element FCoE Entity Ethernet_Port Ethernet_Port … Ethernet_Port FC-2V VE_Port or FCoE_LEP FCoE Entity FCoE Controller Reference FC-2V VF_Port FFCCooEE__LLEEPP FCoE_LEP Lossless Ethernet MAC Ethernet_Port Ethernet_Port Ethernet_Port Lossless Ethernet Bridging Element FCoE Entity Ethernet_Port Ethernet_Port … Ethernet_Port

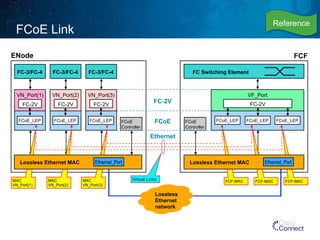

FCoE Link Reference ENode FCF FC Switching Element VF_Port FC-2V FCoE_LEP FCoE_LEP FCoE_LEP FCoE Controller FCoE Controller FC-3/FC-4 VN_Port(2) VN_Port(3) FCoE_LEP FCoE_LEP FC-2V FCoE Ethernet FC-3/FC-4 FC-3/FC-4 VN_Port(1) FC-2V MAC MAC MAC Virtual Links FCF-MAC FCF-MAC FCF-MAC VN_Port(1) VN_Port(2) VN_Port(3) Lossless Ethernet network FCoE_LEP FC-2V FC-2V Lossless Ethernet MAC Ethernet_Port Lossless Ethernet MAC Ethernet_Port
Структура протокола FCoE • Протокол передачи данных • Передает большинство фреймов FC и весь трафик SCSI FIP (FCoE Initialization Protocol) • Управляющий протокол • Используется для поиска элементов FC подключенных к облаку Ethernet • Также используется для процессов login и logout в сеть Fibre Channel Два протокола: • Два разных Ethertype • Два разных формата фреймов Reference

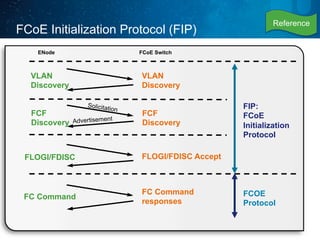

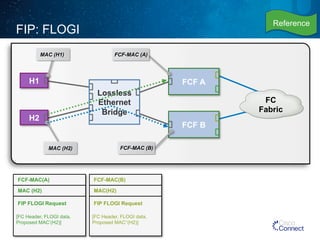

FCoE Initialization Protocol (FIP) ENode FCoE Switch VLAN Discovery FLOGI/FDISC FLOGI/FDISC Accept FC Command FC Command responses FIP: FCoE Initialization Protocol FCOE Protocol VLAN Discovery FCF Discovery Solicitation FCF Discovery Advertisement Reference

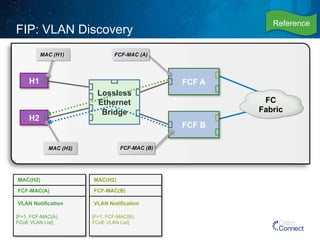

FCF A FCF B FIP: VLAN Discovery MAC (H1) All-FCF-MACs MAC(H2) VLAN Request [MAC(H2)] FCF-MAC (A) Lossless Ethernet Bridge FC Fabric FCF-MAC (B) Запрос доступных FCF по default VLAN: Какие VLAN доступны для FCoE H1 H2 MAC (H2) Reference
FCF A FCF B FIP: VLAN Discovery Lossless Ethernet Bridge FC Fabric FCF-MAC (A) FCF-MAC (B) H1 H2 MAC (H1) MAC (H2) MAC(H2) FCF-MAC(A) VLAN Notification [F=1, FCF-MAC(A), FCoE VLAN List] MAC(H2) FCF-MAC(B) VLAN Notification [F=1, FCF-MAC(B), FCoE VLAN List] Reference

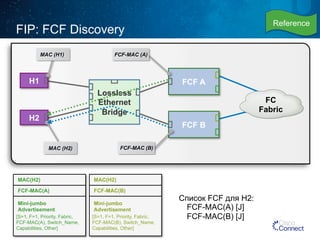

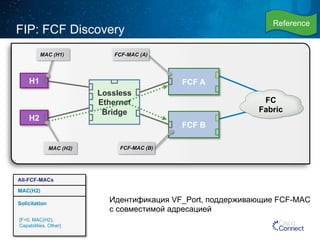

FCF A FCF B FIP: FCF Discovery MAC (H1) All-FCF-MACs MAC(H2) Solicitation [F=0, MAC(H2), Capabilities, Other] FCF-MAC (A) Lossless Ethernet Bridge FC Fabric FCF-MAC (B) Идентификация VF_Port, поддерживающие FCF-MAC с совместимой адресацией H1 H2 MAC (H2) Reference
FCF A FCF B FIP: FCF Discovery Lossless Ethernet Bridge FC Fabric FCF-MAC (A) FCF-MAC (B) H1 H2 MAC (H1) MAC (H2) Список FCF для H2: FCF-MAC(A) [J] FCF-MAC(B) [J] MAC(H2) FCF-MAC(A) Mini-jumbo Advertisement [S=1, F=1, Priority, Fabric, FCF-MAC(A), Switch_Name, Capabilities, Other] MAC(H2) FCF-MAC(B) Mini-jumbo Advertisement [S=1, F=1, Priority, Fabric, FCF-MAC(B), Switch_Name, Capabilities, Other] Reference

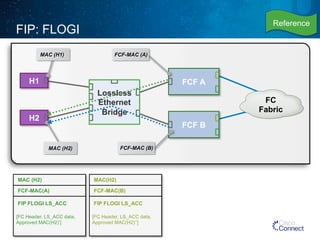

FCF A FCF B Lossless Ethernet Bridge FC Fabric FCF-MAC (A) FCF-MAC (B) FIP: FLOGI H1 H2 MAC (H1) MAC (H2) FCF-MAC(A) MAC (H2) FIP FLOGI Request [FC Header, FLOGI data, Proposed MAC’(H2)] FCF-MAC(B) MAC(H2) FIP FLOGI Request [FC Header, FLOGI data, Proposed MAC’’(H2)] Reference
FCF A FCF B Lossless Ethernet Bridge FC Fabric FCF-MAC (A) FCF-MAC (B) FIP: FLOGI H1 H2 MAC (H1) MAC (H2) MAC (H2) FCF-MAC(A) FIP FLOGI LS_ACC [FC Header, LS_ACC data, Approved MAC(H2)’] MAC(H2) FCF-MAC(B) FIP FLOGI LS_ACC [FC Header, LS_ACC data, Approved MAC(H2)’’] Reference

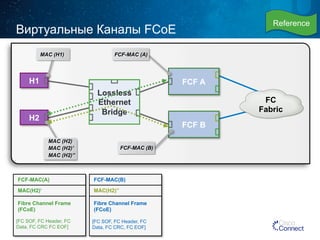

FCF A FCF B Виртуальные Каналы FCoE Lossless Ethernet Bridge FC Fabric FCF-MAC (A) FCF-MAC (B) H1 H2 MAC (H1) MAC (H2) MAC (H2)’ MAC (H2)’’ FCF-MAC(A) MAC(H2)’ Fibre Channel Frame (FCoE) [FC SOF, FC Header, FC Data, FC CRC FC EOF] FCF-MAC(B) MAC(H2)’’ Fibre Channel Frame (FCoE) [FC SOF, FC Header, FC Data, FC CRC, FC EOF] Reference
Начальная Настройка Коммутаторов для FCoE 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 33

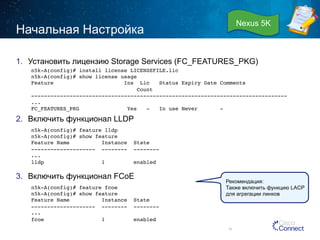

Начальная Настройка Nexus 5K 1. Установить лицензию Storage Services (FC_FEATURES_PKG) n5k-A(config)# install license LICENSEFILE.lic! n5k-A(config)# show license usage! Feature Ins Lic Status Expiry Date Comments! 2. Включить функционал LLDP 3. Включить функционал FCoE 34 Count! --------------------------------------------------------------------------------! ...! FC_FEATURES_PKG Yes - In use Never -! n5k-A(config)# feature lldp! n5k-A(config)# show feature! Feature Name Instance State ! -------------------- -------- --------! ...! lldp 1 enabled ! ! n5k-A(config)# feature fcoe! n5k-A(config)# show feature! Feature Name Instance State ! -------------------- -------- --------! ...! fcoe 1 enabled ! ! Рекомендация: Также включить функцию LACP для агрегации линков

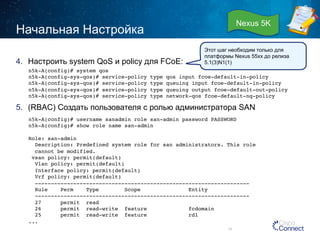

Начальная Настройка 4. Настроить system QoS и policy для FCoE: Этот шаг необходим только для платформы Nexus 55xx до релиза 5.1(3)N1(1) n5k-A(config)# system qos! n5k-A(config-sys-qos)# service-policy type qos input fcoe-default-in-policy! n5k-A(config-sys-qos)# service-policy type queuing input fcoe-default-in-policy! n5k-A(config-sys-qos)# service-policy type queuing output fcoe-default-out-policy! n5k-A(config-sys-qos)# service-policy type network-qos fcoe-default-nq-policy! 5. (RBAC) Создать пользователя с ролью администратора SAN n5k-A(config)# username sanadmin role san-admin password PASSWORD! n5k-A(config)# show role name san-admin! ! Role: san-admin! Description: Predefined system role for san administrators. This role! cannot be modified.! vsan policy: permit(default)! Vlan policy: permit(default)! Interface policy: permit(default)! Vrf policy: permit(default)! -------------------------------------------------------------------! Rule Perm Type Scope Entity ! -------------------------------------------------------------------! 27 permit read ! 26 permit read-write feature fcdomain ! 25 permit read-write feature rdl ! ...! 35 Nexus 5K
Топология Demo-POD 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 36

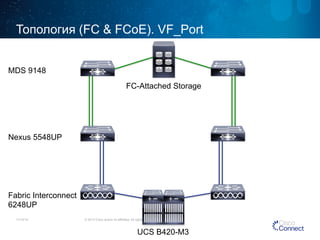

Топология (FC & FCoE). VF_Port MDS 9148 Nexus 5548UP Fabric Interconnect 6248UP FC-Attached Storage 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. UCS B420-M3

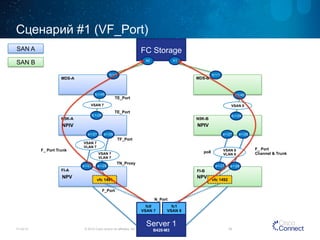

Сценарий #1 (VF_Port) FC Storage fc1/45 TE_Port TE_Port NPIV NPIV F_ Port Trunk FI-A FI-B Server 1 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 38 B420-M3 vfc 1491 TN_Proxy F_Port N_Port TF_Port vfc 1492 fc1 VSAN 8 fc0 VSAN 7 fc1/45 VSAN 8 VLAN 8 VSAN 7 VLAN 7 e1/27 e1/28 N5K-A e1/27 e1/28 VSAN 7 VLAN 7 N5K-B e1/27 e1/28 e1/27 e1/28 po8 F_ Port Channel & Trunk MDS-A MDS-B fc1/29 fc1/29 fc1/1 h0 h1 fc1/1 SAN A SAN B VSAN 7 VSAN 8 NPV NPV

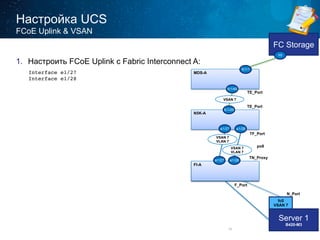

1. Настроить FCoE Uplink с Fabric Interconnect A: Server 1 B420-M3 fc1/45 vfc 1491 TN_Proxy F_Port N_Port FI-A TF_Port fc0 VSAN 7 VSAN 7 VLAN 7 N5K-A e1/27 e1/28 VSAN 7 VLAN 7 MDS-A FC Storage fc1/29 fc1/1 h0 VSAN 7 TE_Port TE_Port Настройка UCS 39 FCoE Uplink & VSAN Interface e1/27! Interface e1/28! e1/27 e1/28 po8

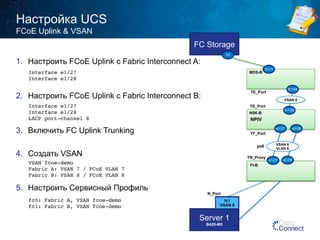

Настройка UCS 40 FCoE Uplink & VSAN Interface e1/27! Interface e1/28! Interface e1/27! Interface e1/28! LACP port-channel 8! VSAN fcoe-demo! Fabric A: VSAN 7 / FCoE VLAN 7! Fabric B: VSAN 8 / FCoE VLAN 8! fc0: Fabric A, VSAN fcoe-demo! fc1: Fabric B, VSAN fcoe-demo! Server 1 B420-M3 MDS-B TE_Port TE_Port N5K-B TF_Port TN_Proxy N_Port FI-B vfc 1492 fc1 VSAN 8 fc1/45 VSAN 8 VSAN 8 VLAN 8 NPIV e1/27 e1/28 e1/27 po8 FC Storage fc1/29 h1 fc1/1 NPV 1. Настроить FCoE Uplink с Fabric Interconnect A: 2. Настроить FCoE Uplink с Fabric Interconnect B: 3. Включить FC Uplink Trunking 4. Создать VSAN 5. Настроить Сервисный Профиль e1/28

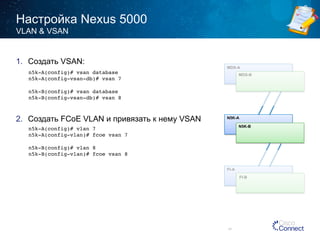

Настройка Nexus 5000 1. Создать VSAN: 2. Создать FCoE VLAN и привязать к нему VSAN MDS-A 41 VLAN & VSAN n5k-A(config)# vsan database! n5k-A(config-vsan-db)# vsan 7! ! n5k-B(config)# vsan database! n5k-B(config-vsan-db)# vsan 8! n5k-A(config)# vlan 7! n5k-A(config-vlan)# fcoe vsan 7! ! n5k-B(config)# vlan 8! n5k-B(config-vlan)# fcoe vsan 8! FI-A MDS-B FI-B N5K-A N5K-B

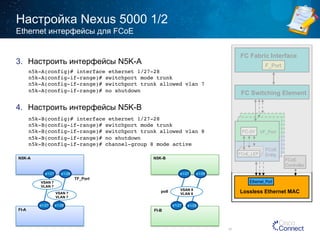

Настройка Nexus 5000 1/2 3. Настроить интерфейсы N5K-A 4. Настроить интерфейсы N5K-B 42 Ethernet интерфейсы для FCoE n5k-A(config)# interface ethernet 1/27-28! n5k-A(config-if-range)# switchport mode trunk ! n5k-A(config-if-range)# switchport trunk allowed vlan 7! n5k-A(config-if-range)# no shutdown ! n5k-B(config)# interface ethernet 1/27-28! n5k-B(config-if-range)# switchport mode trunk ! n5k-B(config-if-range)# switchport trunk allowed vlan 8! n5k-B(config-if-range)# no shutdown ! n5k-B(config-if-range)# channel-group 8 mode active ! FC Fabric Interface FC-2V VF_Port FCoE Entity FFCCooEE__LLEEPP FCoE_LEP F_Port FC Switching Element Ethernet_Port FCoE Controller Lossless Ethernet MAC FI-A TF_Port VSAN 7 VLAN 7 e1/27 e1/28 N5K-A e1/27 e1/28 VSAN 7 VLAN 7 FI-B VSAN 8 VLAN 8 N5K-B e1/27 e1/28 e1/27 e1/28 po8

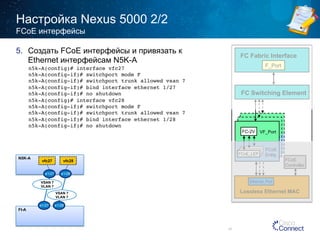

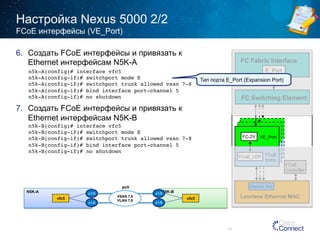

Настройка Nexus 5000 2/2 5. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-A 43 FCoE интерфейсы n5k-A(config)# interface vfc27! n5k-A(config-if)# switchport mode F ! n5k-A(config-if)# switchport trunk allowed vsan 7! n5k-A(config-if)# bind interface ethernet 1/27! n5k-A(config-if)# no shutdown ! n5k-A(config)# interface vfc28! n5k-A(config-if)# switchport mode F! n5k-A(config-if)# switchport trunk allowed vsan 7! n5k-A(config-if)# bind interface ethernet 1/28! n5k-A(config-if)# no shutdown ! FC Fabric Interface FC-2V VF_Port FCoE Entity FFCCooEE__LLEEPP FCoE_LEP F_Port FC Switching Element Ethernet_Port FCoE Controller Lossless Ethernet MAC FI-A vfc27 vfc28 VSAN 7 VLAN 7 e1/27 e1/28 N5K-A e1/27 e1/28 VSAN 7 VLAN 7
Настройка Nexus 5000 2/2 5. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-A 6. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-B 7. (optional) Проверить FCoE 44 FCoE интерфейсы n5k-A(config)# interface vfc27! n5k-A(config-if)# switchport mode F ! n5k-A(config-if)# switchport trunk allowed vsan 7! n5k-A(config-if)# bind interface ethernet 1/27! n5k-A(config-if)# no shutdown ! n5k-A(config)# interface vfc28! n5k-A(config-if)# switchport mode F! n5k-A(config-if)# switchport trunk allowed vsan 7! n5k-A(config-if)# bind interface ethernet 1/28! n5k-A(config-if)# no shutdown ! n5k-B(config)# interface vfc8! n5k-B(config-if)# switchport mode F! n5k-B(config-if)# switchport trunk allowed vsan 8! n5k-B(config-if)# bind interface port-channel 8! n5k-B(config-if)# no shutdown! n5k-A# show fcoe database! n5k-A# show interface fcoe! n5k-A# show fcs database vsan 7! n5k-A# show fcns database [detail] vsan 7! n5k-A# show fcns database npv [detail]! FC Fabric Interface FC-2V VF_Port FCoE Entity FFCCooEE__LLEEPP FCoE_LEP F_Port FC Switching Element Ethernet_Port FCoE Controller Lossless Ethernet MAC FI-B VSAN 8 VLAN 8 N5K-B e1/27 e1/28 e1/27 e1/28 po8 vfc8

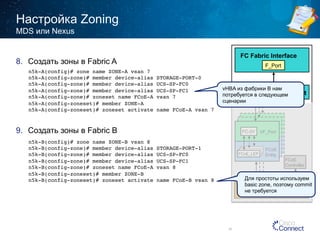

Настройка Zoning 8. Создать зоны в Fabric A 9. Создать зоны в Fabric B vHBA из фабрики B нам потребуется в следующем сценарии 45 MDS или Nexus n5k-A(config)# zone name ZONE-A vsan 7! n5k-A(config-zone)# member device-alias STORAGE-PORT-0! n5k-A(config-zone)# member device-alias UCS-SP-FC0! n5k-A(config-zone)# member device-alias UCS-SP-FC1! n5k-A(config-zone)# zoneset name FCoE-A vsan 7! n5k-A(config-zoneset)# member ZONE-A! n5k-A(config-zoneset)# zoneset activate name FCoE-A vsan 7! n5k-B(config)# zone name ZONE-B vsan 8! n5k-B(config-zone)# member device-alias STORAGE-PORT-1! n5k-B(config-zone)# member device-alias UCS-SP-FC0! n5k-B(config-zone)# member device-alias UCS-SP-FC1! n5k-B(config-zone)# zoneset name FCoE-A vsan 8! n5k-B(config-zoneset)# member ZONE-B! n5k-B(config-zoneset)# zoneset activate name FCoE-B vsan 8! FC Fabric Interface FC-2V VF_Port FCoE Entity FFCCooEE__LLEEPP FCoE_LEP F_Port FC Switching Element Для простоты используем basic Ethernet_zone, Port поэтому commit не требуется FCoE Controller Lossless Ethernet MAC
Запускаем сервер 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 46
Топология (FC & FCoE). VE_Port MDS-A N5K-A FI-A 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. MDS-B N5K-B FI-B

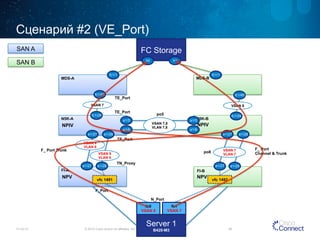

Сценарий #2 (VE_Port) FC Storage fc1/45 TE_Port TE_Port e1/5 e1/6 e1/5 e1/6 VSAN 7,8 VLAN 7,8 NPIV NPIV F_ Port Trunk FI-A FI-B Server 1 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 48 B420-M3 vfc 1491 TN_Proxy F_Port N_Port TF_Port vfc 1492 8 fc0 VSAN 7 fc1/45 VSAN 8 VLAN 8 VSAN 7 VLAN 7 e1/27 e1/28 N5K-A e1/27 e1/28 VSAN 7 VLAN 7 N5K-B e1/27 e1/28 e1/27 e1/28 po8 F_ Port Channel & Trunk MDS-A MDS-B fc1/29 fc1/29 fc1/1 h0 h1 fc1/1 SAN A SAN B VSAN 7 VSAN 8 NPV NPV 8 fc1 VSAN 7 8 8 8 8 7 7 po5

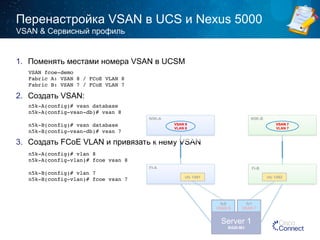

Перенастройка VSAN в UCS и Nexus 5000 VSAN & Сервисный профиль 1. Поменять местами номера VSAN в UCSM 2. Создать VSAN: N5K-A N5K-B VSAN 8 VSAN 7 VLAN 8 VLAN 7 3. Создать FCoE VLAN и привязать к нему VSAN FI-A FI-B 49 VSAN fcoe-demo! Fabric A: VSAN 8 / FCoE VLAN 8! Fabric B: VSAN 7 / FCoE VLAN 7! n5k-A(config)# vsan database! n5k-A(config-vsan-db)# vsan 8! ! n5k-B(config)# vsan database! n5k-B(config-vsan-db)# vsan 7! n5k-A(config)# vlan 8! n5k-A(config-vlan)# fcoe vsan 8! ! n5k-B(config)# vlan 7! n5k-B(config-vlan)# fcoe vsan 7! Server 1 B420-M3 vfc 1491 vfc 1492 8 fc0 VSAN 7 8 fc1 VSAN 7

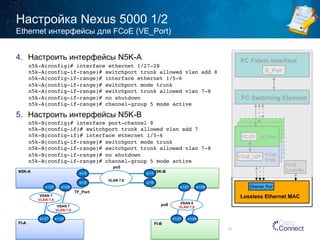

Настройка Nexus 5000 1/2 4. Настроить интерфейсы N5K-A 5. Настроить интерфейсы N5K-B 50 Ethernet интерфейсы для FCoE (VE_Port) n5k-A(config)# interface ethernet 1/27-28! n5k-A(config-if-range)# switchport trunk allowed vlan add 8! n5k-A(config-if-range)# interface ethernet 1/5-6! n5k-A(config-if-range)# switchport mode trunk ! n5k-A(config-if-range)# switchport trunk allowed vlan 7-8! n5k-A(config-if-range)# no shutdown! n5k-A(config-if-range)# channel-group 5 mode!active! n5k-B(config)# interface port-channel 8! n5k-B(config-if)# switchport trunk allowed vlan add 7! n5k-B(config-if)# interface ethernet 1/5-6! n5k-B(config-if-range)# switchport mode trunk ! n5k-B(config-if-range)# switchport trunk allowed vlan 7-8! n5k-B(config-if-range)# no shutdown ! n5k-B(config-if-range)# channel-group 5 mode active ! FC Fabric Interface E_Port FC Switching Element FC-2V VE_Port FCoE_LEP FCoE Entity Ethernet_Port FCoE Controller Lossless Ethernet MAC FI-A TF_Port VSAN 7 VLAN 7 e1/27 e1/28 N5K-A e1/27 e1/28 VLAN 7 FI-B VSAN 8 VLAN 8 N5K-B e1/27 e1/28 e1/27 e1/28 po8 VLAN 7,8 VSAN 7 VLAN 7,8 VLAN 7,8 e1/5 e1/6 e1/5 e1/6 po5 VLAN 7,8

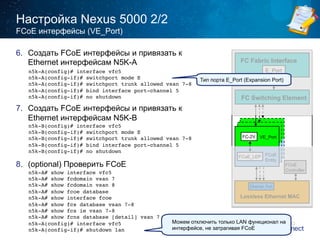

Настройка Nexus 5000 2/2 6. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-A 7. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-B Тип порта E_Port (Expansion Port) 51 FCoE интерфейсы (VE_Port) n5k-A(config)# interface vfc5! n5k-A(config-if)# switchport mode E ! n5k-A(config-if)# switchport trunk allowed vsan 7-8! n5k-A(config-if)# bind interface port-channel 5! n5k-A(config-if)# no shutdown ! n5k-B(config)# interface vfc5! n5k-B(config-if)# switchport mode E! n5k-B(config-if)# switchport trunk allowed vsan 7-8! n5k-B(config-if)# bind interface port-channel 5! n5k-B(config-if)# no shutdown! FC Fabric Interface E_Port FC Switching Element FC-2V VE_Port FCoE_LEP FCoE Entity Ethernet_Port FCoE Controller Lossless Ethernet MAC po5 N5K-A e1/5 N5K-B vfc5 VSAN 7,8 vfc5 e1/6 e1/5 e1/6 VLAN 7,8
Настройка Nexus 5000 2/2 6. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-A 7. Создать FCoE интерфейсы и привязать к Ethernet интерфейсам N5K-B 8. (optional) Проверить FCoE Тип порта E_Port (Expansion Port) 52 FCoE интерфейсы (VE_Port) n5k-A(config)# interface vfc5! n5k-A(config-if)# switchport mode E ! n5k-A(config-if)# switchport trunk allowed vsan 7-8! n5k-A(config-if)# bind interface port-channel 5! n5k-A(config-if)# no shutdown ! n5k-B(config)# interface vfc5! n5k-B(config-if)# switchport mode E! n5k-B(config-if)# switchport trunk allowed vsan 7-8! n5k-B(config-if)# bind interface port-channel 5! n5k-B(config-if)# no shutdown! n5k-A# show interface vfc5! n5k-A# show fcdomain vsan 7! n5k-A# show fcdomain vsan 8! n5k-A# show fcoe database! n5k-A# show interface fcoe! n5k-A# show fcs database vsan 7-8! n5k-A# show fcs ie vsan 7-8! n5k-A# show fcns database [detail] vsan 7! n5k-A(config)# interface vfc5! n5k-A(config-if)# shutdown lan! FC Fabric Interface E_Port FC Switching Element FC-2V VE_Port FCoE_LEP FCoE Entity Ethernet_Port FCoE Controller Lossless Ethernet MAC Можем отключить только LAN функционал на интерфейсе, не затрагивая FCoE
Запускаем сервер 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 53

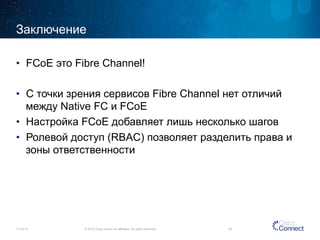

Заключение • FCoE это Fibre Channel! • С точки зрения сервисов Fibre Channel нет отличий между Native FC и FCoE • Настройка FCoE добавляет лишь несколько шагов • Ролевой доступ (RBAC) позволяет разделить права и зоны ответственности 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved. 54
Ждем ваших сообщений с хештегом #CiscoConnectRu Спасибо Пожалуйста, используйте код для оценки доклада 4495 Ваше мнение очень важно для нас. Эльдар Женсыкбаев ezhensyk@cisco.com CiscoRu Cisco CiscoRussia 11/14/14 © 2014 Cisco and/or its affiliates. All rights reserved.
