Dokumen ini membahas pemilihan dan perancangan display dan kontrol ergonomi dalam teknik industri, menekankan pentingnya antarmuka antara manusia dan mesin. Ia menggambarkan berbagai jenis tampilan, termasuk visual, auditory, dan tactile, serta prinsip desain yang meningkatkan legibilitas dan keterbacaan. Selain itu, dokumen ini juga menguraikan aspek desain kontrol yang memperhatikan anatomi pengguna dan umpan balik operasional.

1. Pemilihan dan Perancangan
Display dan Control
Ergonomi
Teknik Industri
Universitas Brawijaya

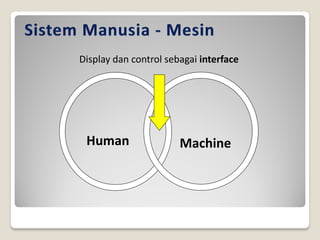

2. Human Machine
Display dan control sebagai interface

3. Mekanisme
Display
Control
Display mencatat & memberikan info
Operator menyerap info secara visual lalu
menginterpretasikan info tsb
Operator membuat keputusan dan
mengkomunikasikan keputusan ke mesin dengan
mekanisme kontrol
Instrument kontrol memberikan display ttg hasil
dari tindakan
Sistem kerja mesin memberikan proses kegiatan
sesuai yang diprogramkan

4. DISPLAY

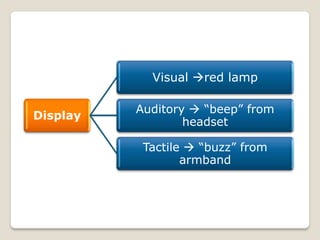

5. Display
Visual red lamp
Auditory  “beep” from
headset
Tactile  “buzz” from
armband

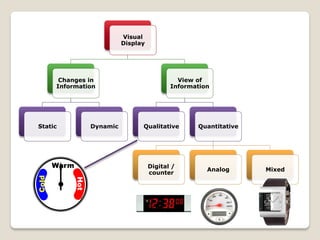

6. Visual
Display
Changes in
Information
Static Dynamic
View of
Information
Qualitative Quantitative
Digital /
counter
Analog Mixed
Warm
Cold
Hot

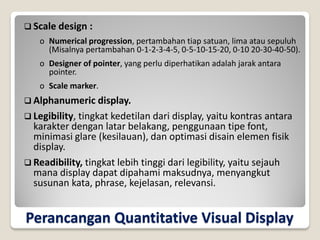

7. Perancangan Quantitative Visual Display
 Scale design :
o Numerical progression, pertambahan tiap satuan, lima atau sepuluh
(Misalnya pertambahan 0-1-2-3-4-5, 0-5-10-15-20, 0-10 20-30-40-50).
o Designer of pointer, yang perlu diperhatikan adalah jarak antara
pointer.
o Scale marker.
 Alphanumeric display.
 Legibility, tingkat kedetilan dari display, yaitu kontras antara
karakter dengan latar belakang, penggunaan tipe font,
minimasi glare (kesilauan), dan optimasi disain elemen fisik
display.
 Readibility, tingkat lebih tinggi dari legibility, yaitu sejauh
mana display dapat dipahami maksudnya, menyangkut
susunan kata, phrase, kejelasan, relevansi.

8. Numerical progression
0 5 10 15 20 25
X
0 60 120 180 240 300
0 2.5 5 7.5 10 12.5
0 4 8 12 16 20
0 2 4 6 8 10
0 5 10 15 20
0 30 60 90 120 150 180
0 1 2 3 4 5 6 7 8 9 10
0 10 20
0 5 10 15 20
√
Penggunaan satuan ribuan dengan kilo (k), jutaan dengan
mega (M), seperseribu dengan mili (ml), sepersatujuta
dengan mikron (µ).

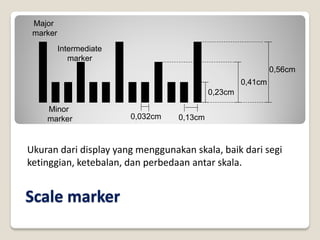

9. Minor
marker
Intermediate
marker
Major
marker
0,23cm
0,41cm
0,032cm 0,13cm
0,56cm
Scale marker
Ukuran dari display yang menggunakan skala, baik dari segi
ketinggian, ketebalan, dan perbedaan antar skala.

10. •Tinggi karakter (cm)= 0,0008666D + K1 + K2
D: Jarak pandang (cm)
K1: Faktor koreksi untuk illumination (k1=0,15cm u/
illumination baik,
K1= 0,4cm u/ illumination sedang, k1=0,66 u/ illumination
kurang)
K2: Faktor koreksi untuk tingkat kepentingan dari
pesan yang ditampilkan (K2=0 untuk informasi tidak penting
k2= 0,19 cm untuk informasi penting
•Orientasi angka atau huruf dalam posisi tegak lurus (upright
position).
•Rasio labar/tinggi karakter, untuk numeral 3:5, untuk kapital
antara 1:1 sampai 3:5.
•Rasio ketebalan/tinggi karakter, karakter warna hitam
dengan latar belakang putih 1:6 sampai 1:8, karakter warna
putih dengan latar belakang hitam 1:8 sampai 1:10
A
lebar
tinggi
tebal
Alphanumeric Display (Peter & Adam)

11. Legibility dan Readability
 Legibility menitik beratkan sejauh mana visual display
tersebut dapat ditangkap oleh oleh mata.
 Readability menitik beratkan pada pemahaman dari arti
visual display yang diberikan.

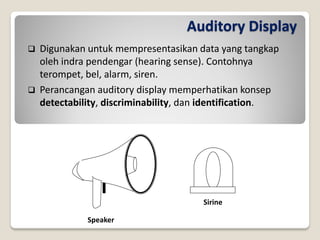

12. Auditory Display
 Digunakan untuk mempresentasikan data yang tangkap
oleh indra pendengar (hearing sense). Contohnya
terompet, bel, alarm, siren.
 Perancangan auditory display memperhatikan konsep
detectability, discriminability, dan identification.
Speaker
Sirine

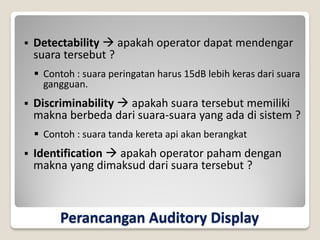

13. Perancangan Auditory Display
 Detectability  apakah operator dapat mendengar
suara tersebut ?
 Contoh : suara peringatan harus 15dB lebih keras dari suara
gangguan.
 Discriminability  apakah suara tersebut memiliki
makna berbeda dari suara-suara yang ada di sistem ?
 Contoh : suara tanda kereta api akan berangkat
 Identification  apakah operator paham dengan
makna yang dimaksud dari suara tersebut ?

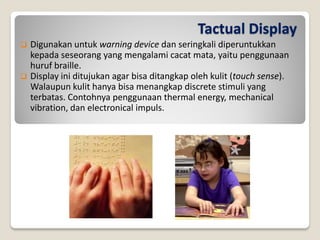

14. Tactual Display
 Digunakan untuk warning device dan seringkali diperuntukkan
kepada seseorang yang mengalami cacat mata, yaitu penggunaan
huruf braille.
 Display ini ditujukan agar bisa ditangkap oleh kulit (touch sense).
Walaupun kulit hanya bisa menangkap discrete stimuli yang
terbatas. Contohnya penggunaan thermal energy, mechanical
vibration, dan electronical impuls.

15. CONTROL

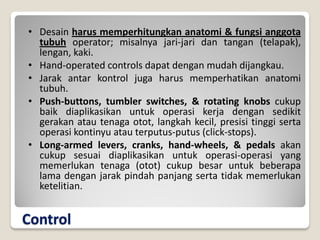

16. Control
• Desain harus memperhitungkan anatomi & fungsi anggota
tubuh operator; misalnya jari-jari dan tangan (telapak),
lengan, kaki.
• Hand-operated controls dapat dengan mudah dijangkau.
• Jarak antar kontrol juga harus memperhatikan anatomi
tubuh.
• Push-buttons, tumbler switches, & rotating knobs cukup
baik diaplikasikan untuk operasi kerja dengan sedikit
gerakan atau tenaga otot, langkah kecil, presisi tinggi serta
operasi kontinyu atau terputus-putus (click-stops).
• Long-armed levers, cranks, hand-wheels, & pedals akan
cukup sesuai diaplikasikan untuk operasi-operasi yang
memerlukan tenaga (otot) cukup besar untuk beberapa
lama dengan jarak pindah panjang serta tidak memerlukan
ketelitian.

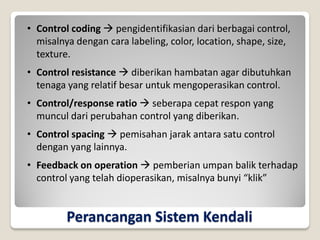

17. Perancangan Sistem Kendali
• Control coding  pengidentifikasian dari berbagai control,
misalnya dengan cara labeling, color, location, shape, size,
texture.
• Control resistance  diberikan hambatan agar dibutuhkan
tenaga yang relatif besar untuk mengoperasikan control.
• Control/response ratio  seberapa cepat respon yang
muncul dari perubahan control yang diberikan.
• Control spacing  pemisahan jarak antara satu control
dengan yang lainnya.
• Feedback on operation  pemberian umpan balik terhadap
control yang telah dioperasikan, misalnya bunyi “klik”

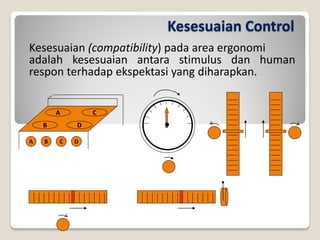

18. Kesesuaian Control
Kesesuaian (compatibility) pada area ergonomi
adalah kesesuaian antara stimulus dan human
respon terhadap ekspektasi yang diharapkan.
A
B D
C
A B C D
