Dioda triac
- 1. Dioda Triac RizkiReforman Johan XI EI 1

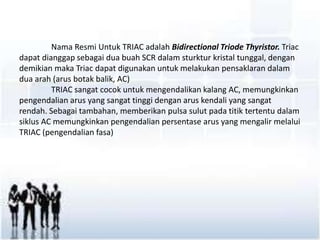

- 2. Nama Resmi UntukTRIAC adalah Bidirectional Triode Thyristor. Triac dapat dianggap sebagai dua buah SCR dalam sturktur kristal tunggal, dengan demikian maka Triac dapat digunakan untuk melakukan pensaklaran dalam dua arah (arus botak balik, AC) TRIAC sangat cocok untuk mengendalikan kalang AC, memungkinkan pengendalian arus yang sangat tinggi dengan arus kendali yang sangat rendah. Sebagai tambahan, memberikan pulsa sulut pada titik tertentu dalam siklus AC memungkinkan pengendalian persentase arus yang mengalir melalui TRIAC (pengendalian fasa)

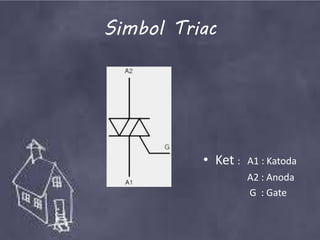

- 3. Simbol Triac •Ket : A1 : Katoda A2 : Anoda G : Gate

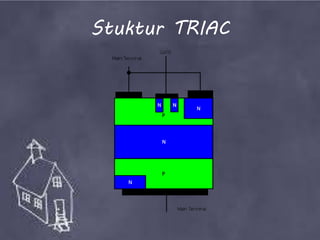

- 4.

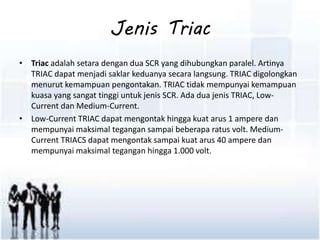

- 5. Jenis Triac •Triac adalah setara dengan dua SCR yang dihubungkan paralel. Artinya TRIAC dapat menjadi saklar keduanya secara langsung. TRIAC digolongkan menurut kemampuan pengontakan. TRIAC tidak mempunyai kemampuan kuasa yang sangat tinggi untuk jenis SCR. Ada dua jenis TRIAC, Low- Current dan Medium-Current. • Low-Current TRIAC dapat mengontak hingga kuat arus 1 ampere dan mempunyai maksimal tegangan sampai beberapa ratus volt. Medium- Current TRIACS dapat mengontak sampai kuat arus 40 ampere dan mempunyai maksimal tegangan hingga 1.000 volt.

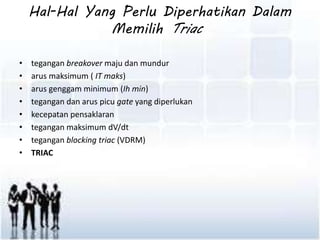

- 6. Hal-Hal Yang PerluDiperhatikan Dalam Memilih Triac • tegangan breakover maju dan mundur • arus maksimum ( IT maks) • arus genggam minimum (Ih min) • tegangan dan arus picu gate yang diperlukan • kecepatan pensaklaran • tegangan maksimum dV/dt • tegangan blocking triac (VDRM) • TRIAC

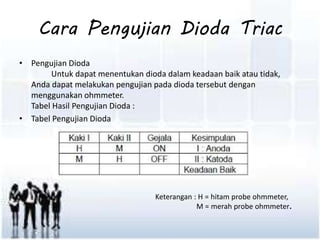

- 7. Cara Pengujian DiodaTriac • Pengujian Dioda Untuk dapat menentukan dioda dalam keadaan baik atau tidak, Anda dapat melakukan pengujian pada dioda tersebut dengan menggunakan ohmmeter. Tabel Hasil Pengujian Dioda : • Tabel Pengujian Dioda Keterangan : H = hitam probe ohmmeter, M = merah probe ohmmeter.
