1. 2020
Развитие мобильных сетей
Подготовил: студент 1 курса
Косовский Денис

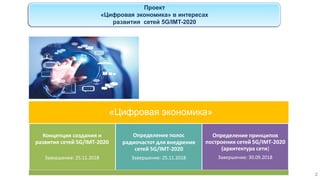

2. Проект
«Цифровая экономика» в интересах
развития сетей 5G/IMT-2020
«Цифровая экономика»
Концепция создания и
развития сетей 5G/IMT-2020
Завершение: 25.11.2018
Определение полос
радиочастот для внедрения
сетей 5G/IMT-2020
Завершение: 25.11.2018
Определение принципов
построения сетей 5G/IMT-2020
(архитектура сети)
Завершение: 30.09.2018
2

3. Основные характеристики и области применения 5G/IMT-2020
 Высокая пропускная способность
 Сверхнизкая задержка и высокий
уровень готовности к обслуживанию
 Высокая плотность соединений и необходимость
функционирования большого количества устройств в сети
 Низкая стоимость устройства и энергоэффективность
Усовершенствованная подвижная
широкополосная связь (еMBB)
 Высокая практическая пользовательская
скорость передачи данных
 Высокий трафик на единицу площади
Сверхнадежная передача данных с
малой задержкой (URLLC)
Крупномасштабные системы
межмашинной связи (IoT/M2M/D2D)
4
Скорость соединения
До 20 Гб/с (пик DL –линия вниз)
Задержка сигнала
1 мс (User Plane)
Агрегация спектра
Возможность агрегации до 16 полос из
разных либо из одного диапазона в один
канал
Надежность сети (коэффициент
готовности)
99,999% для URLLC
Количество подключений
1 млн на 1 кв. км.

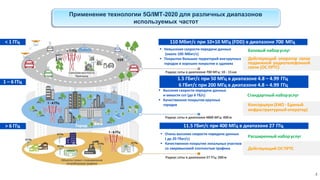

4. Применение технологии 5G/IMT-2020 для различных диапазонов
используемых частот
 Высокие скорости передачи данных
и емкости сот (до 6 Гб/с)
 Качественное покрытиекрупных
городов
 Невысокие скорости передачи данных
(около 100 Мбит/с)
 Покрытие больших территорий внекрупных
городов и хорошее покрытие в зданиях
 Очень высокие скорости передачи данных
( до 20 Гбит/с)
 Качественное покрытие локальных участков
со сверхвысокой плотностью трафика
Действующий оператор связи
подвижной радиотелефонной
связи (ОС ПРТС)
Действующий ОСПРТС
Консорциум (ЕИО - Единый
инфраструктурныйоператор)
Радиус соты в диапазоне 700 МГц: 10 - 15км
Радиус соты в диапазоне 4800 МГц: 400м
Радиус соты в диапазоне 27 ГГц: 200м
Базовый наборуслуг
Стандартный наборуслуг
Расширенный наборуслуг
110 Мбит/с при 10+10 МГц (FDD) в диапазоне 700 МГц
1.5 Гбит/с при 50 МГц в диапазоне 4.8 – 4.99 ГГц
6 Гбит/с при 200 МГц в диапазоне 4.8 – 4.99 ГГц
11.5 Гбит/с при 400 МГц в диапазоне 27 ГГц
< 1 ГГц
1 – 6 ГГц
> 6 ГГц
4

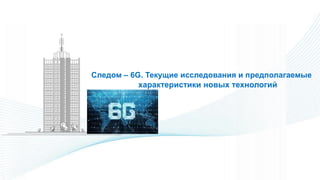

5. Следом – 6G. Текущие исследования и предполагаемые
характеристики новых технологий

6. Сеть 2030: указатель на новый горизонт для будущего
цифрового общества и сетей в 2030 году и после него.
Dr Richard Li, FG NET-2030 chairman
Мобильная связь 6G. Определения
6G (6th generation mobile networks or 6th generation
wireless systems) будет
мобильных
представлять новую фазу
телекоммуникационных
эволюции
стандартов за пределы текущей фазы развития 5G/IMT-
2020, повышающих функциональные возможности,
технические
скорость передачи данных
требования на порядок.
и другие

7. Межуниверситетский исследовательский проект ComSenTer (США),
Юго-Восточный Университет Китая (провинция Цзяньсу).
Ю. Корея Институт передовых технологий и науки (KAIST)+LG
Seoul National University (SNU) + KT inc.
Национальные проекты 6G
Исследовательская группа в университете Оулу (Финляндия)
Научно-исследовательский институт радио (ФГУП НИИР)
Рабочая группа Сколковского института науки и технологий (Сколтех).
Исследовательская группа оператора NTT DoCoMo (Япония)

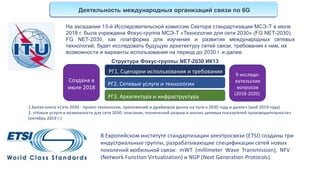

8. Деятельность международных организаций связи по 6G
На заседании 13-й Исследовательской комиссии Сектора стандартизации МСЭ-Т в июле
2018 г. была учреждена Фокус-группа МСЭ-Т «Технологии для сети 2030» (FG NET-2030).
FG NET-2030, как платформа для изучения и развития международных сетевых
технологий, будет исследовать будущую архитектуру сетей связи, требования к ним, их
возможности и варианты использования на период до 2030 г. и далее.
Создана в
июле 2018
Структура Фокус-группы NET-2030 ИК13
РГ2. Сетевые услуги и технологии
РГ1. Сценарии использования и требования
РГ3. Архитектура и инфраструктура
9 исследо-
вательских
вопросов
(2018-2020)
1.Белая книга «Сеть 2030 - проект технологии, приложений и драйверов рынка на пути к 2030 году и далее» (май 2019 года)
2. «Новые услуги и возможности для сети 2030: описание, технический разрыв и анализ целевых показателей производительности»
(октябрь 2019 г.)
В Европейском институте стандартизации электросвязи (ETSI) созданы три
индустриальные группы, разрабатывающие спецификации сетей новых
поколений мобильной связи: mWT (millimeter Wave Transmission), NFV
(Network Funсtion Virtualization) и NGP (Next Generation Protocols).

9. Международные конференции по 6G
Первый в мире беспроводной саммит 6G состоялся на
курорте Леви в финской Лапландии 24–26 марта 2019 года
собрал 300 участников из 29 стран. Цель саммита -
определить ключевые проблемы, связанные с 6G,
потенциальные приложения, требующие 6G, составление
технических требований, а также кандидатные технологии к
2030 году. http://www.6gsummit.com/2019/presentations/
Второй 6G Wireless Summit 2020 будет проходить также на
курорте Леви в финской Лапландии 17–20 марта 2020 г.
Трек 1: Беспроводная связь Новые технологии кодирования, модуляции,
обнаружения и декодирования, доступа к спектру и моделей каналов, алгоритмы
AI/ML для беспроводной связи, определения местоположения и обнаружения,
MTC, URLLC, MIMO / массив MIMO
Трек 2: Устройства и схемотехники Формы устройств следующего поколения,
прогресс и проблемы с радиоаппаратурой, архитектуры приемопередатчиков,
антенные и радиочастотные решения, материалы
Трек 3: Распределенные вычисления Сетевые парадигмы, доверие и безопасность,
методы виртуализации, распределение вычислений и данных, машинное обучение,
зондирование, обработка изображений, вычислительные и программные
технологии, современные вычисления
Трек 4:Сервисы и приложения. Социальные факторы и требования, бизнес-
экосистемы и платформы, нормативные акты, KPI, варианты использования,
сервис-провайдеры, взаимодействие с людьми.

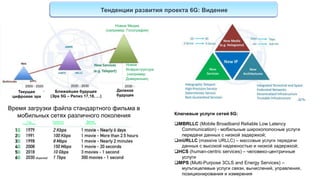

10. Тенденции развития проекта 6G: Видение
Время загрузки файла стандартного фильма в
мобильных сетях различного поколения
Ближайшее будущее
(Эра 5G – Релиз 17,18, …)
Далекое
будущее
Текущая
цифровая эра
Новые Медиа
(например: Голография)
Новая
Инфраструктура
(например:
Доверенная)
Скорость
загрузки
Год
появления
Время
загрузки
Ключевые услуги сетей 6G:
MBRLLC (Mobile Broadband Reliable Low Latency
Communication) - мобильные широкополосные услуги
передачи данных с низкой задержкой;
mURLLC (massive URLLC) – массовые услуги передачи
данных с высокой надежностью и низкой задержкой;
HCS (human-centric services) – человеко-центричные
услуги
MPS (Multi-Purpose 3CLS and Energy Services) –
мультицелевые услуги связи, вычислений, управления,
позиционирования и измерения

11. Ключевые тенденции развития сетей 6G
Граничные вычисления
для расширенной/
дополненной реальности
Оптическая
/беспроводная (ММДВ)
Транспортная сеть
Граничные
облачные
вычисления
Узлы доступа
сети 6G
Локальные вычисления для
услуг AR/VR
Линии связи для:
Изображений, моделей,
Аудио, Управления и
измерений
Траектория
взгляда/движение и
ощущение рук
Звуковые
сигналы/Местоположение их
источника и ориентация
Передача изображений в
ТГц диапазоне /Облачные
измерения
Рост объема передаваемых данных, потребность в
большем объеме спектра.
Переход от оценки спектральной эффективности на
единицу площади к оценке относительно объема
пространства и к учету энергоэффективности.
Появление умных излучающих поверхностей
Массовая доступность малых данных (сегментов
больших данных)
Переход от самоорганизующихся сетей (SON) к
самоподдерживающимся сетям Self-Sustaining Networks
(SSN)
Конвергенция коммуникаций, вычислений, управления,
позиционирования и измерения (Communications,
Computing, Control, Localization, and Sensing ( 3CLS))
Новые абонентские устройства и конец эпохи
смартфонов
Расширение внедрения искусственного интеллекта.
Интеллектуальные подключения.

12. Основные характеристики будущих сетей 6G
Ключевая услуга
6G
Показатели функционирования Примеры приложений
MBRLLC Строгие требования к скорости,
надежности и времени задержки
Энергоэффективность
Коэффициенты надежности и задержки
Мультисенсорные виды реальности (
XR/AR/VR )
Беспилотные транспортные системы
Автономные дроны
Устаревшие приложения для eMBB и URLLC.
mURLLC Ультравысокая надежность
Массовость присоединений
Массовая надежность
Масштабируемая URLLC
Классический Интернет вещей (
IoT).
Отслеживание пользователей.
Блокчейн(Технология распределенного регистра) и
DLT(Технологии распределенной книги).
Всеобъемлющие ощущения.
Автономная робототехника.
HCS(human-
centric services)
QoPE захватывает необработанные
беспроводные показатели, а также
человеческие и физические факторы
BCI(.
Технология (Haptics) взаимодействия с
пользователем через чувство осязания
Эмпатическое общение (передача мыслей)
Аффективное общение.
MPS(Multi-
Purpose 3CLS and
Energy Services)
Стабильность управления
Задержки вычислений
Точность локализации
Точность зондирования и
картирования. Задержка и надежность
для связи.
Энергия
CRAS(Подключенная робототехника и автономные
системы).
Телемедицина.
Экологическое картографирование и визуализация
Некоторые особые случаи услуг XR.

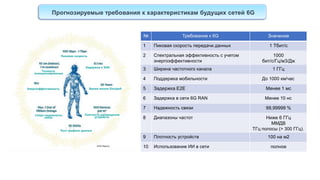

13. Прогнозируемые требования к характеристикам будущих сетей 6G
№ Требование к 6G Значение
1 Пиковая скорость передачи данных 1 Тбит/с
2 Спектральная эффективность c учетом
энергоэффективности
1000
бит/с/Гц/м3/Дж
3 Ширина частотного канала 1 ГГц
4 Поддержка мобильности До 1000 км/час
5 Задержка Е2Е Менее 1 мс
6 Задержка в сети 6G RAN Менее 10 нс
7 Надежность связи 99,99999 %
8 Диапазоны частот Ниже 6 ГГц
ММДВ
ТГц полосы (> 300 ГГц).
9 Плотность устройств 100 на м2
10 Использование ИИ в сети полное
Задержка в RAN
Точность
позиционирования
Пиковая скорость
Плотность размещения
устройств
Рост трафика данных
Время жизни батарей
Энергоэффективность
Сверх надежность
связи

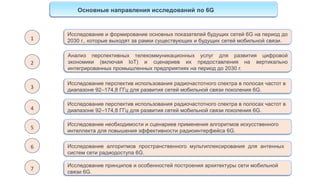

14. Основные направления исследований по 6G
Исследование и формирование основных показателей будущих сетей 6G на период до
2030 г., которые выходят за рамки существующих и будущих сетей мобильной связи.
1
Анализ перспективных телекоммуникационных услуг для развития цифровой
экономики (включая IoT) и сценариев их предоставления на вертикально
интегрированных промышленных предприятиях на период до 2030 г.
2
3
Исследование перспектив использования радиочастотного спектра в полосах частот в
диапазоне 92–174,8 ГГц для развития сетей мобильной связи поколения 6G.
4
Исследование перспектив использования радиочастотного спектра в полосах частот в
диапазоне 92–174,8 ГГц для развития сетей мобильной связи поколения 6G.
5
Исследование необходимости и сценариев применения алгоритмов искусственного
интеллекта для повышения эффективности радиоинтерфейса 6G.
6 Исследование алгоритмов пространственного мультиплексирования для антенных
систем сети радиодоступа 6G.
7
Исследование принципов и особенностей построения архитектуры сети мобильной
связи 6G.

15. БЛАГОДАРЮ ЗА
ВНИМАНИЕ!
