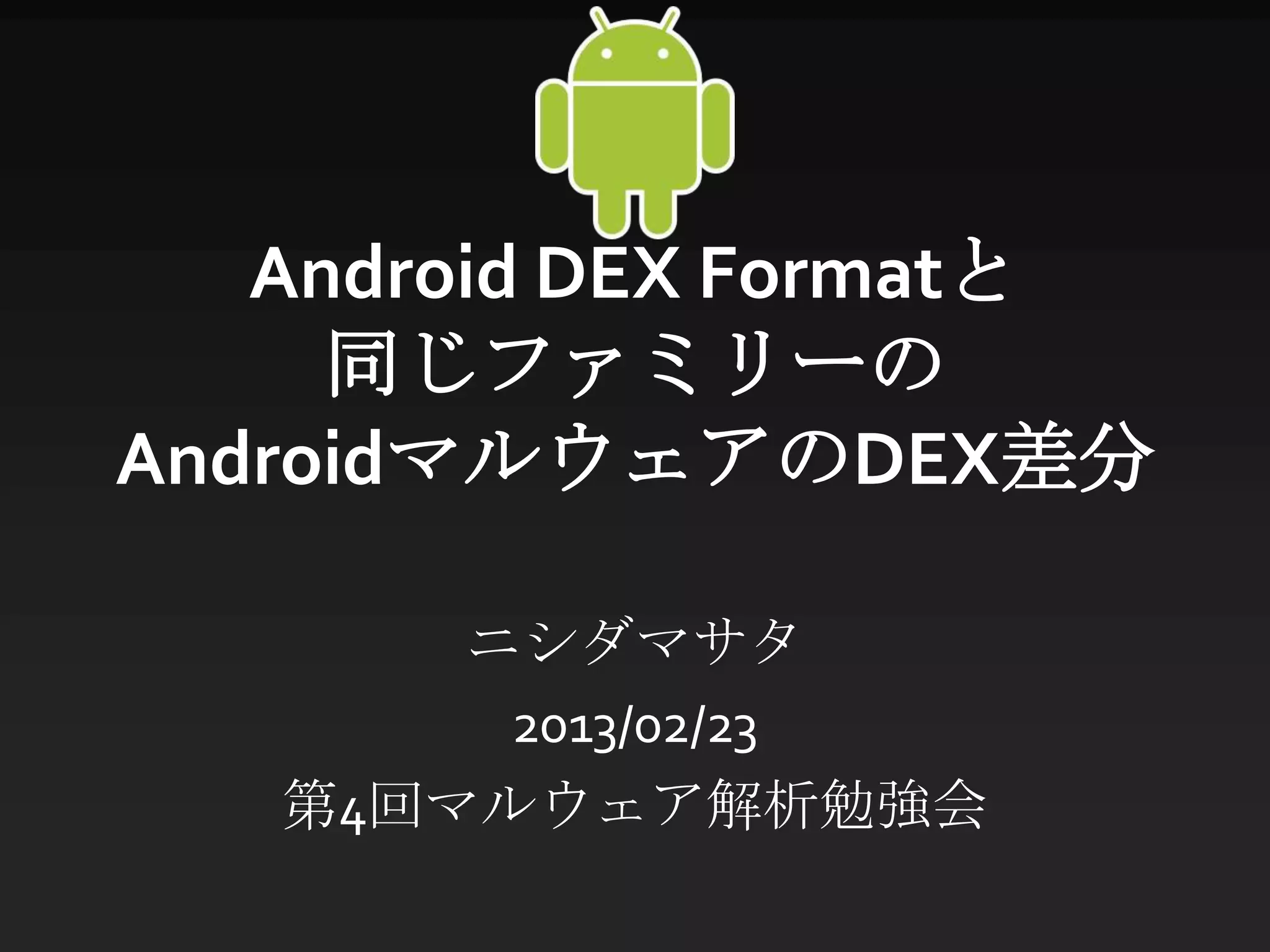

第4回マルウェア解析勉強会 「Android DEX Formatと同じファミリーのAndroidマルウェアのDEX差分」

1. Android DEX Formatと
同じファミリーの
AndroidマルウェアのDEX差分
ニシダマサタ
2013/02/23
第4回マルウェア解析勉強会

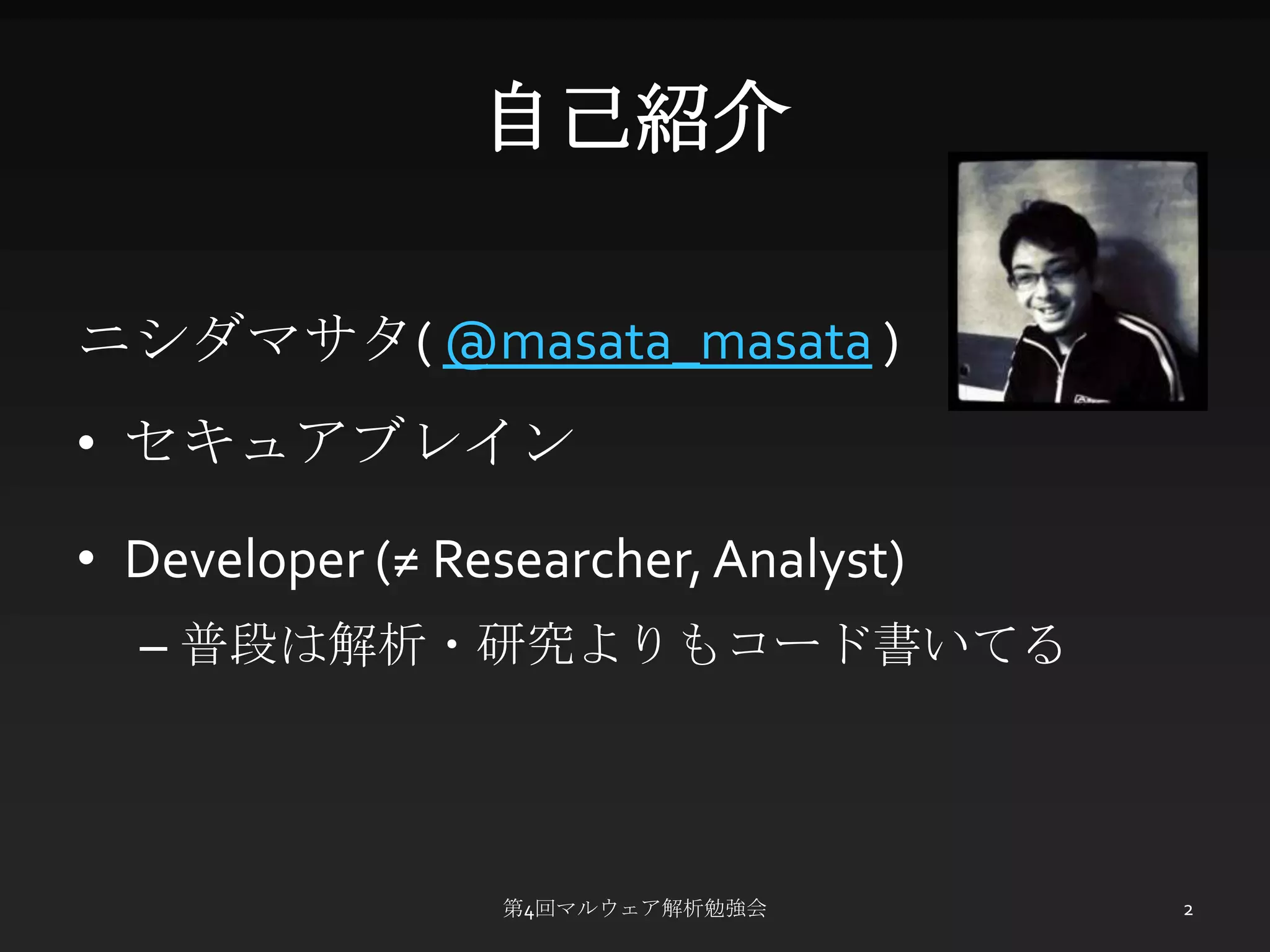

2. 自己紹介
ニシダマサタ( @masata_masata )
• セキュアブレイン
• Developer (≠ Researcher, Analyst)
– 普段は解析・研究よりもコード書いてる
第4回マルウェア解析勉強会 2

3. 今日のお話
マルウェアの解析手法
1. Android実行コード(DEX)のフォーマット
2. 同じファミリーのマルウェアのDEX差分
多分、皆さんが興味があるであろう
静的解析とかにはあまり関係のないお話です
ゴメンナサイm(_ _)m
第4回マルウェア解析勉強会 3

4. (Photo: Dalvik By floheinstein)
DEX FORMAT
第4回マルウェア解析勉強会 4

5. DEX Format Spec.
• DEXファイルフォーマット
– http://source.android.com/tech/dalvik/dex-format.html
• DEX 命令セット
– http://source.android.com/tech/dalvik/dalvik-bytecode.ht
ml
• DEXのInstructionフォーマット
– http://source.android.com/tech/dalvik/instruction-formats.html
“dex file format” ってググれば、出てくるはず
第4回マルウェア解析勉強会 5

6. DEX File Section
magic number, check sum…
各セクションのオフセット
address
header
string_ids
type_ids
proto_ids 各種IDリスト
field_ids
method_ids クラスの定義
class_defs
データ領域
data  class data
 code item (instructions)
 string data
link_data  debug info …
第4回マルウェア解析勉強会 6

7. DEX Header
header
string_ids
type_ids • magic: “dexa0350”
proto_ids
field_ids • checksum: Adler-32形式
method_ids
class_defs • signature: SHA-1ハッシュ
data
• filesize
link_data
• …
• Section Sizes and Offsets
– string_ids_size, string_ids_off …
第4回マルウェア解析勉強会 7

8. DEX ID lists
header
string_ids • string_ids
type_ids
proto_ids
– 文字列データへのoffset (data section)
field_ids • type_ids
method_ids
class_defs
– すべての型名の定義 (class, array, primitive)
– 型名 → string_ids
data
• proto_ids
link_data
– method prototype identifiers list
– return type index, parameters offset
• field_ids
– class index, type index, name index
• method_ids
– class index, proto index, name index
第4回マルウェア解析勉強会 8

9. DEX Class Definitions
header
string_ids
type_ids • class index
proto_ids – type_idsのindex
field_ids
method_ids • access flags
class_defs
– private, public, static, final …
data • superclass index
link_data – type_ids のindex
• interfaces offset
• class data offset
– クラスの内部的な情報へのoffset
– data sectionの中
第4回マルウェア解析勉強会 9

10. DEX Data Section
header
string_ids
Data Sectionには非固定長のものが置かれる
type_ids
proto_ids
• class data item
field_ids – classのフィールド、メソッド情報
method_ids
class_defs
• code item
– メソッドごとに定義される
data
– instructions → 命令列
link_data
– try-catch handler → 例外処理
• string data item
– 文字列データ (MUTF-8)
• debug info item
など MUTF-8: Modified UTF-8
ざっくり言うと3byteまでのUTF-8で、それ以上の
Code Pointは3byteのサロゲートペアで表現するっぽい
第4回マルウェア解析勉強会 10

11. offset
header
entity
string_id_item string_data_item
string_data_off (uint) utf16_size (uleb128)
data (ubyte[])
type_id_item
data section
descriptor_idx (uint)
proto_id_item field_id_item method_id_item
shorty_idx (uint) class_idx (ushort) class_idx (ushort)
return_type_idx (uint) type_idx (ushort) proto_idx (ushort)
parameters_off (uint) name_idx (uint) name_idx (uint)
data section
type_list
size (uint) tpye_item
list (type_item[size]) type_idx (ushort)
第4回マルウェア解析勉強会 11

12. offset
type_list entity
size (uint)
list (type_item[size])
class_def_item
encoded_field
class_idx (uint)
class_data_item field_idx_diff (uleb128)
access_flag (uint)
static_fields_size (uleb128)
access_flags (uleb128)
superclass_idx (uint)
instance_fields_size (uleb128)
interfaces_off (uint)
direct_methods_size (uleb128)
source_file_idx (uint)
virtual_methods_size (uleb128)
annotations_off (uint)
static_fields (encoded_field[])
class_data_off (uint) instance_fields
(encoded_field[]) encoded_method
static_values_off (uint) direct_methods
(encoded_method[]) method_idx_diff (uleb128)
virtual_methods
(encoded_method[]) access_flags (uleb128)
code_off (uleb128)
class_defs section
code_item data section
第4回マルウェア解析勉強会 12

13. offset
entity
encoded_method
code_item debug_info_item
try_item
register_size (ushort)
start_addr (uint) line_start (uleb128)
ins_size (ushort)
insn_count (ushort) parameters_size (uleb128)
outs_size (ushort) parameter_names
handler_off (ushort)
(uleb128p1[parameters_size])
tries_size (ushort)
encoded_catch_handler_list
debug_info_off (uint)
insns_size (uint) size (uleb128)
insns (ushort[insns_size]) list
(encoded_catch_handler[handler_size])
padding (ushort)
tries (try_item[tries_size]) encoded_catch_handler encoded_type_addr_pair
handlers size (sleb128) type_idx (uleb128)
(encoded_catch_handler_list)
handlers
addr (uleb128)
(encoded_type_addr_pair[])
catch_all_addr (uleb128)
data section
第4回マルウェア解析勉強会 13

14. Instructionsの触り
• OpCode: 218個 (1byteで表現)
– move vA, vB
– const/4 vA, #+B
– if-eq vA, vB, +CCCC
– invoke-virtual {vC, vD, vE, vF, vG}, meth@BBBB
• Instruction Format: 30種
– B|A|op instructionはshort intの配列で
– AA|op 格納されており、1個目の
– AA|op BBBB Low byteがOpCodeになる
– AA|op CC|BB OpCodeによって命令長や
– A|G|op BBBB F|E|D|C フォーマットが違ってくる
第4回マルウェア解析勉強会 14

15. DEX Section Visualization
とあるマルウェアのセクションを色塗りしてみた
string_ids
header
address
ID lists
class_defs
class_data_item
data
section
code_item
string_data_item
https://github.com/masatanish/dexdump/
第4回マルウェア解析勉強会 15

16. DEX Section Visualization
string_id & offset
STRINGの場合
string_data_item
(文字列の実体)
第4回マルウェア解析勉強会 16

17. DEX Section Visualization
Class情報の場合
class_def_item class_data_item
クラス名 フィールド情報
スーパークラス メソッド情報
インターフェース…
code_item
各メソッドの命令列
第4回マルウェア解析勉強会 17

18. (Photo: Android Mini Collectibles – Worker pose By Morten Rand-Hendriksen)
DEX DIFF
第4回マルウェア解析勉強会 18

19. 同じファミリーのAndroidマルウェアは
同じようなDEX ファイルになるか？
(Photo: DSC_6565 By euthman)
SAME PERSON??
(Photo:Android Robot By femaletrumpet02)
第4回マルウェア解析勉強会 19

20. ということで実験してみた
(Photo: animal diary science By UGA College of Ag)
第4回マルウェア解析勉強会 20

21. 類似性の尺度
• ssdeep( http://ssdeep.sourceforge.net/ )
– Fuzzy Hash
• データ列に対して、ハッシュ値を計算
• 似ているデータは似ているハッシュになる
– ハッシュ値同士の類似度を計算できる
• 0 〜 100 (100は一致)
– 内部的にはデータをブロックに分割して、ブロック
ごとに計算してるとかそんな感じだったと思う(うろ
覚え)
第4回マルウェア解析勉強会 21

22. [#1] ほとんど同じマルウェア
• Enesoluty ×2
– 情報詐取系アプリ
– 対象検体(2つ)
• 9e5184…, 9ee5bd…
– 特徴
• 同じパッケージ名
• マニフェストファイルは完全に一致
• メインのActivityは1つ
– Activity内のソースコードの差分はHTTPの接続
先URLのみ 第4回マルウェア解析勉強会 22

23. [#1] DEX Sectionの比較
9e5184… 9ee5bd…
Sectionの配置はほとんど一緒に”見える”
第4回マルウェア解析勉強会 23

24. [#1] DEXの差分
白: 一致, 黒: 不一致
code_itemの後半からほとんどが不一致
第4回マルウェア解析勉強会 24

25. [#1] ssdeepの比較
sha256 ssdeep
9e5184… 384:BhCKVQImSPhVX/npAT7nMC5oYEE57u5Qb2mWSZBaUgj1fhaSiIvMSN
9RyUFNyWyQ:hV2SJVX/iT7MC5iuuiWoaZ1fTiIpeWyQ
9ee5bd… 384:JULCKVQImSPhVX/npA62DZy4T/llSdolo5eRrZBaUgj1fhaSiIvySN9RyUF
NyWyo:CV2SJVX/i5DZy4xiGRjaZ1fTiILeWyo
類似度 68 → なんとなく微妙な値
第4回マルウェア解析勉強会 25

26. [#2] ちょっと似てるマルウェア
• Enesoluty
– 特徴
• アプリ名が違う
• パッケージ名は2つとも同じ
• メインのActivity名が違う
• メインのActivityのコードはProgressBarが1つある
か2つあるかの違いと、通信先URLが違う
• 検体(2つ)
– 9e5184… → 安心ウィルススキャン
– 68bf97… → 電波改善
第4回マルウェア解析勉強会 26

27. [#2] DEX Sectionの比較
9e5184… 68bf97…
これもSectionの配置はほとんど一緒に”見える”
第4回マルウェア解析勉強会 27

28. [#2] DEXの差分
白: 一致, 黒: 不一致
ほとんど一致してない…
第4回マルウェア解析勉強会 28

29. [#2] ssdeepの比較
sha256 ssdeep
9e5184… 384:BhCKVQImSPhVX/npAT7nMC5oYEE57u5Qb2mWSZBaUgj1fhaSiIvMSN
9RyUFNyWyQ:hV2SJVX/iT7MC5iuuiWoaZ1fTiIpeWyQ
68bf97… 384:WCern9AVEeq4G2kFzpA8+P4I/aUgj1fhv6iVvISzDanlfk+:ShACp4G26K4Y
aZ1fwiVxb+
類似度 29 → あんまり似てない
とはいえ、DEXのバイナリ差分よりは似てるのかも
第4回マルウェア解析勉強会 29

30. 何故、あまり似てないか？
第4回マルウェア解析勉強会 30

31. 似てない理由(推測)
• ソースがほぼ一致していたとしても、少
しのIDのズレなどが全体に影響
– DEX全体のバイナリの比較はあまり筋が良く
なさそう
• そもそもssdeepってどうなのよ？的な話
– やりたいことにマッチしたアルゴリズムか？
第4回マルウェア解析勉強会 31

32. DEXの抽象化
• ソースが似ているという人間の感覚に近
い値を導きたい
• ソースが似ている → Instructionが似ている
• DEXからソースのエッセンスを抽出
– code_itemの実行命令列を足しあわせてハッ
シュ化
第4回マルウェア解析勉強会 32

33. Instruction Hash
class_def_item
Class Defs List
A B C …
Class Data Item A Class Data Item B Class Data Item C
method method method method method
instructions instructions instructions instructions instructions
in
code_item
各classの各method の(code_item)instructionsを足しあわせてssdeepを算出する
第4回マルウェア解析勉強会 33

34. ということで、もう一度計算
(Photo: 2013-02-06-DSCF4001 By kuujinbo01)
第4回マルウェア解析勉強会 34

35. #1,#2の比較結果
Targets DEX Instruction
ssdeep ssdeep
(before) (after)
68 100
1 2
29 60
1
30 60
2
類似性は向上、しかし値としてはやっぱり微妙？
第4回マルウェア解析勉強会 35

36. ついでにTheMovie
• 手元にあったTheMovieの検体17個で
SSDEEPを算出
• 17C2=136通りの比較結果
DEX Instruction
ssdeep ssdeep
Max 96 100
Min 55 100
Avg. 64.11 100.0
これはまさに…
第4回マルウェア解析勉強会 36

37. 完全に一致
第4回マルウェア解析勉強会 37

38. まとめ
• DEX FORMATの話
– 各Sectionの話とData Sectionの中身の話
– Instructionは時間の都合で触れただけ
• 同じファミリーのマルウェアをssdeepで比較
– DEXをそのまま比較してもあまり似てない
– 命令列だけを取り出せば似てる類似度は上がる
• でもまだいまいち感覚に近くない
• 今後の話
– 実は、もうちょっと先に進んでる部分も
– ssdeepどうなのよという話はまだある
• NCD(Normalized Compression Distance)とか
– 全く違うアプリ間の比較をしてない
• 似てないものは似てない値が出るか
第4回マルウェア解析勉強会 38
