Den1

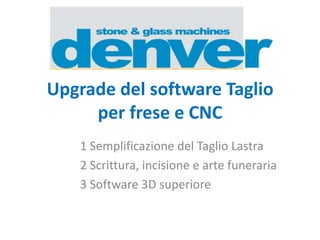

1. Upgrade del software Taglio
per frese e CNC
1 Semplificazione del Taglio Lastra
2 Scrittura, incisione e arte funeraria
3 Software 3D superiore
2. Focus sulle novità principali
• I software che utilizziamo sulle macchine DENVER sono il
frutto di una costante ricerca e innovazione eseguita in
collaborazione con TAGLIO, azienda leader
nell’automazione industriale.
• Anni di elaborazione e di collaborazione diretta con il
mondo dei marmisti ci hanno permesso di ottenere oggi
un software dall’utilizzo semplice ed immediato, in grado
di eseguire la maggior parte delle lavorazioni richieste, e
di sviluppare soluzioni ideate ad hoc per il lavoro
quotidiano dei marmisti.
• Lo sguardo proiettato al futuro ci permette di ricercare
per i nostri clienti le soluzioni più moderne e
tecnologicamente più avanzate, come il software evoluto
Taglio Lastra Automatico/Manuale versione 29.0

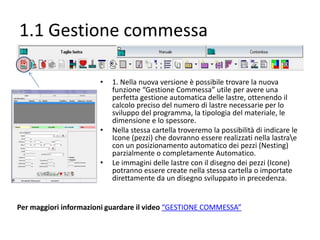

3. 1.1 Gestione commessa
•
•
•
1. Nella nuova versione è possibile trovare la nuova
funzione “Gestione Commessa” utile per avere una
perfetta gestione automatica delle lastre, ottenendo il
calcolo preciso del numero di lastre necessarie per lo
sviluppo del programma, la tipologia del materiale, le
dimensione e lo spessore.
Nella stessa cartella troveremo la possibilità di indicare le
Icone (pezzi) che dovranno essere realizzati nella lastrae
con un posizionamento automatico dei pezzi (Nesting)
parzialmente o completamente Automatico.
Le immagini delle lastre con il disegno dei pezzi (Icone)
potranno essere create nella stessa cartella o importate
direttamente da un disegno sviluppato in precedenza.

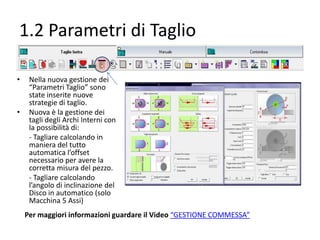

4. 1.2 Parametri di Taglio
•
•
Nella nuova gestione dei
“Parametri Taglio” sono
state inserite nuove
strategie di taglio.
Nuova è la gestione dei
tagli degli Archi Interni con
la possibilità di:
- Tagliare calcolando in
maniera del tutto
automatica l’offset
necessario per avere la
corretta misura del pezzo.
- Tagliare calcolando
l’angolo di inclinazione del
Disco in automatico (solo
Macchina 5 Assi)
Per maggiori informazioni guardare il Video “GESTIONE COMMESSA”

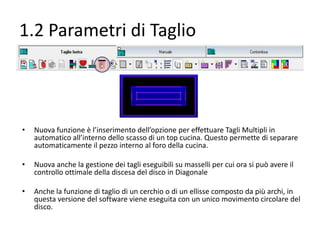

5. 1.2 Parametri di Taglio
•
Nuova funzione è l’inserimento dell’opzione per effettuare Tagli Multipli in
automatico all’interno dello scasso di un top cucina. Questo permette di separare
automaticamente il pezzo interno al foro della cucina.
•
Nuova anche la gestione dei tagli eseguibili su masselli per cui ora si può avere il
controllo ottimale della discesa del disco in Diagonale
•
Anche la funzione di taglio di un cerchio o di un ellisse composto da più archi, in
questa versione del software viene eseguita con un unico movimento circolare del
disco.

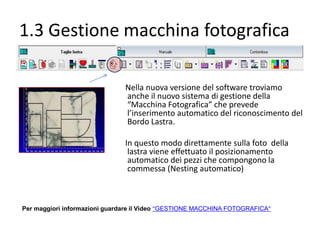

6. 1.3 Gestione macchina fotografica
Nella nuova versione del software troviamo
anche il nuovo sistema di gestione della
“Macchina Fotografica” che prevede
l’inserimento automatico del riconoscimento del
Bordo Lastra.
In questo modo direttamente sulla foto della
lastra viene effettuato il posizionamento
automatico dei pezzi che compongono la
commessa (Nesting automatico)
Per maggiori informazioni guardare il Video “GESTIONE MACCHINA FOTOGRAFICA”

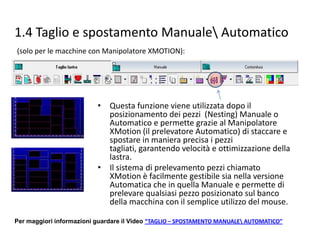

7. 1.4 Taglio e spostamento Manuale Automatico
(solo per le macchine con Manipolatore XMOTION):
• Questa funzione viene utilizzata dopo il
posizionamento dei pezzi (Nesting) Manuale o
Automatico e permette grazie al Manipolatore
XMotion (il prelevatore Automatico) di staccare e
spostare in maniera precisa i pezzi tagliati,
garantendo velocità e ottimizzazione della lastra.
• Il sistema di prelevamento pezzi chiamato
XMotion è facilmente gestibile sia nella versione
Automatica che in quella Manuale e permette di
prelevare qualsiasi pezzo posizionato sul banco
della macchina con il semplice utilizzo del mouse.
Per maggiori informazioni guardare il Video “TAGLIO – SPOSTAMENTO MANUALE AUTOMATICO”

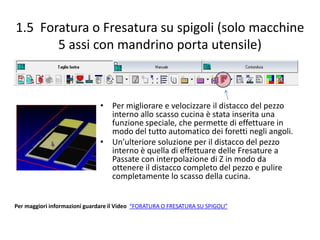

8. 1.5 Foratura o Fresatura su spigoli (solo macchine
5 assi con mandrino porta utensile)
• Per migliorare e velocizzare il distacco del pezzo
interno allo scasso cucina è stata inserita una
funzione speciale, che permette di effettuare in
modo del tutto automatico dei foretti negli angoli.
• Un’ulteriore soluzione per il distacco del pezzo
interno è quella di effettuare delle Fresature a
Passate con interpolazione di Z in modo da
ottenere il distacco completo del pezzo e pulire
completamente lo scasso della cucina.
Per maggiori informazioni guardare il Video “FORATURA O FRESATURA SU SPIGOLI”

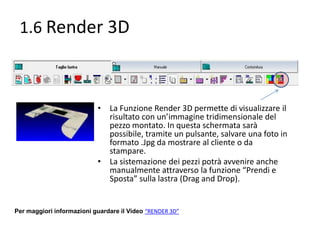

9. 1.6 Render 3D
• La Funzione Render 3D permette di visualizzare il
risultato con un’immagine tridimensionale del
pezzo montato. In questa schermata sarà
possibile, tramite un pulsante, salvare una foto in
formato .Jpg da mostrare al cliente o da
stampare.
• La sistemazione dei pezzi potrà avvenire anche
manualmente attraverso la funzione “Prendi e
Sposta” sulla lastra (Drag and Drop).
Per maggiori informazioni guardare il Video “RENDER 3D”

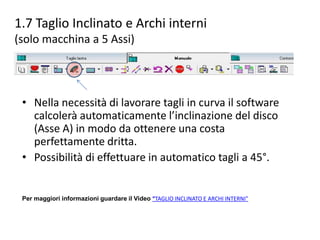

10. 1.7 Taglio Inclinato e Archi interni
(solo macchina a 5 Assi)
• Nella necessità di lavorare tagli in curva il software
calcolerà automaticamente l’inclinazione del disco
(Asse A) in modo da ottenere una costa
perfettamente dritta.
• Possibilità di effettuare in automatico tagli a 45°.
Per maggiori informazioni guardare il Video “TAGLIO INCLINATO E ARCHI INTERNI”
11. 1.8 Gestione Prelevatore X – MOTION e Ciclo
Integrato (solo macchine con X – Motion)
•
•
•
•
Questa funzione permette la completa gestione del Manipolatore
(automatica o manuale).
Grazie al componente prelevatore pezzi si ha la possibilità di eseguire
uno spezzamento automatico, continuando successivamente a
manipolare i pezzi sul piano macchina per effettuare “Tagli in Cascata”.
Il prelevatore XMotion permette inoltre, di prelevare un pezzo
depositandolo, qualora la macchina sia dotata di un secondo banco di
alluminio, sopra le ventose per effettuare lavorazione di Bordatura o
Contornitura pezzo. Suo il compito di riposizionare il pezzo sul banco da
taglio per poter effettuare un ulteriore prelievo e deposito sulle ventose.
Questa particolare lavorazione avverrà sempre nello stesso ambiente di
Logotag e permetterà lo sviluppo di lavorazioni di taglio lastra e
bordatura (lucidatura) in un ciclo del tutto automatizzato con un notevole
risparmio di tempo. Tutto il ciclo sarà perfettamente visibile prima del
taglio in macchina con la Simulazione 3D, cosi da poter completamente
annullare eventuali errori di programmazione.
Per maggiori informazioni guardare il Video “GESTIONE PRELEVATORE XMOTION”

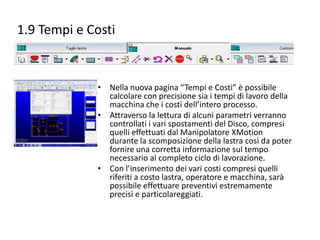

12. 1.9 Tempi e Costi
• Nella nuova pagina “Tempi e Costi” è possibile
calcolare con precisione sia i tempi di lavoro della
macchina che i costi dell’intero processo.
• Attraverso la lettura di alcuni parametri verranno
controllati i vari spostamenti del Disco, compresi
quelli effettuati dal Manipolatore XMotion
durante la scomposizione della lastra così da poter
fornire una corretta informazione sul tempo
necessario al completo ciclo di lavorazione.
• Con l’inserimento dei vari costi compresi quelli
riferiti a costo lastra, operatore e macchina, sarà
possibile effettuare preventivi estremamente
precisi e particolareggiati.
13. • Con le funzioni di programmazione taglio lastra,
sarà possibile impostare tutto il lavoro,
conteggiare perfettamente il numero di lastre da
ordinare, i metri lavorati, programmare i passaggi
di taglio, organizzare i tempi necessari allo
svolgimento del lavoro, e infine offrire una foto
realistica del pezzo finito.
• Tutto questo nella versione 29.0 sarà eseguito
ancora prima di iniziare il lavoro e permetterà di
non ordinare quantità di materiale non
necessario.

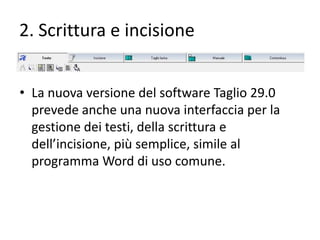

14. 2. Scrittura e incisione
• La nuova versione del software Taglio 29.0
prevede anche una nuova interfaccia per la
gestione dei testi, della scrittura e
dell’incisione, più semplice, simile al
programma Word di uso comune.
15. 2.1 Testo
• L’impaginazione dei testi si presenta nuova e
intuitiva e richiama direttamente il software
WORD.
• Rendendo facile importare e cambiare ogni
tipologia di carattere (Corsivo e Stampatello),
inoltre diventano semplici anche le modifiche
di altezza, stile, allineamento al paragrafo,
interlinea e spaziatura tra caratteri anche dopo
aver composto l’impaginazione.
• Semplicissima e immediata la possibilità di
cambiare l’incisione da “Font 2 D” a “Font 3 D”.
Per maggiori informazioni guardare il Video “TESTO”

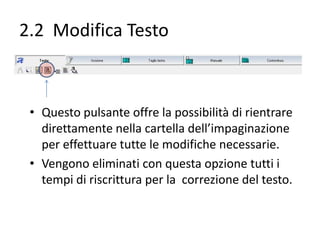

16. 2.2 Modifica Testo
• Questo pulsante offre la possibilità di rientrare
direttamente nella cartella dell’impaginazione
per effettuare tutte le modifiche necessarie.
• Vengono eliminati con questa opzione tutti i
tempi di riscrittura per la correzione del testo.

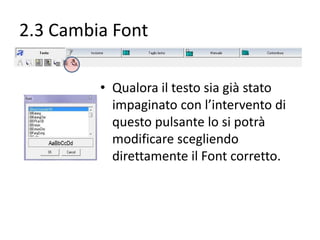

17. 2.3 Cambia Font
• Qualora il testo sia già stato
impaginato con l’intervento di
questo pulsante lo si potrà
modificare scegliendo
direttamente il Font corretto.

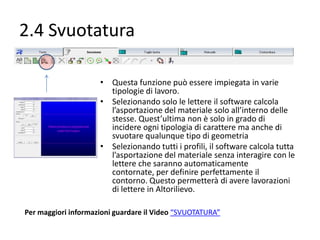

18. 2.4 Svuotatura
• Questa funzione può essere impiegata in varie
tipologie di lavoro.
• Selezionando solo le lettere il software calcola
l’asportazione del materiale solo all’interno delle
stesse. Quest’ultima non è solo in grado di
incidere ogni tipologia di carattere ma anche di
svuotare qualunque tipo di geometria
• Selezionando tutti i profili, il software calcola tutta
l’asportazione del materiale senza interagire con le
lettere che saranno automaticamente contornate,
per definire perfettamente il contorno. Questo
permetterà di avere lavorazioni di lettere in
Altorilievo.
Per maggiori informazioni guardare il Video “SVUOTATURA”

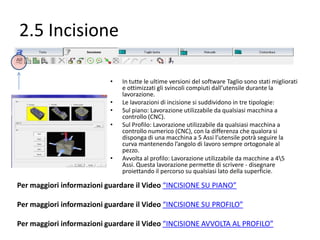

19. 2.5 Incisione
•
•
•
•
•
In tutte le ultime versioni del software Taglio sono stati migliorati
e ottimizzati gli svincoli compiuti dall’utensile durante la
lavorazione.
Le lavorazioni di incisione si suddividono in tre tipologie:
Sul piano: Lavorazione utilizzabile da qualsiasi macchina a
controllo (CNC).
Sul Profilo: Lavorazione utilizzabile da qualsiasi macchina a
controllo numerico (CNC), con la differenza che qualora si
disponga di una macchina a 5 Assi l’utensile potrà seguire la
curva mantenendo l’angolo di lavoro sempre ortogonale al
pezzo.
Avvolta al profilo: Lavorazione utilizzabile da macchine a 45
Assi. Questa lavorazione permette di scrivere - disegnare
proiettando il percorso su qualsiasi lato della superficie.
Per maggiori informazioni guardare il Video “INCISIONE SU PIANO”
Per maggiori informazioni guardare il Video “INCISIONE SU PROFILO”
Per maggiori informazioni guardare il Video “INCISIONE AVVOLTA AL PROFILO”

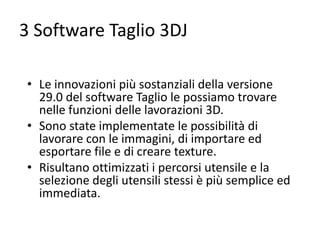

20. 3 Software Taglio 3DJ
• Le innovazioni più sostanziali della versione
29.0 del software Taglio le possiamo trovare
nelle funzioni delle lavorazioni 3D.
• Sono state implementate le possibilità di
lavorare con le immagini, di importare ed
esportare file e di creare texture.
• Risultano ottimizzati i percorsi utensile e la
selezione degli utensili stessi è più semplice ed
immediata.

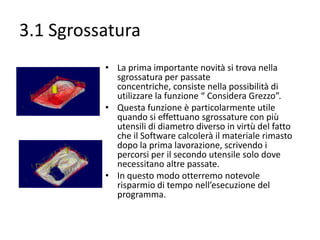

21. 3.1 Sgrossatura
• La prima importante novità si trova nella
sgrossatura per passate concentriche,
consiste nella possibilità di utilizzare la
funzione “ Considera Grezzo”.
• Questa funzione è particolarmente utile
quando si effettuano sgrossature con più
utensili di diametro diverso in virtù del fatto
che il Software calcolerà il materiale rimasto
dopo la prima lavorazione, scrivendo i
percorsi per il secondo utensile solo dove
necessitano altre passate.
• In questo modo otterremo notevole
risparmio di tempo nell’esecuzione del
programma.

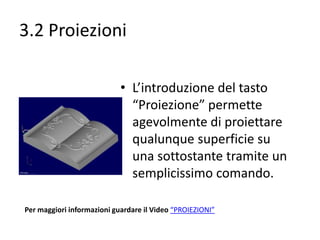

22. 3.2 Proiezioni
• L’introduzione del tasto
“Proiezione” permette
agevolmente di proiettare
qualunque superficie su
una sottostante tramite un
semplicissimo comando.
Per maggiori informazioni guardare il Video “PROIEZIONI”

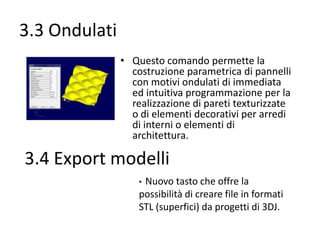

23. 3.3 Ondulati
• Questo comando permette la
costruzione parametrica di pannelli
con motivi ondulati di immediata
ed intuitiva programmazione per la
realizzazione di pareti texturizzate
o di elementi decorativi per arredi
di interni o elementi di
architettura.
3.4 Export modelli
Nuovo tasto che offre la
possibilità di creare file in formati
STL (superfici) da progetti di 3DJ.
•

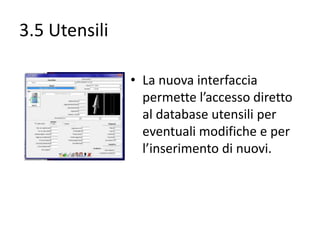

24. 3.5 Utensili
• La nuova interfaccia
permette l’accesso diretto
al database utensili per
eventuali modifiche e per
l’inserimento di nuovi.

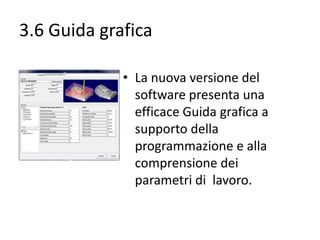

25. 3.6 Guida grafica
• La nuova versione del
software presenta una
efficace Guida grafica a
supporto della
programmazione e alla
comprensione dei
parametri di lavoro.

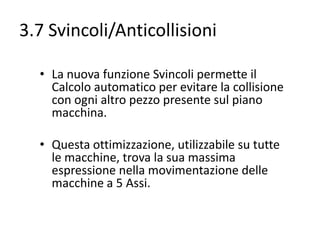

26. 3.7 Svincoli/Anticollisioni
• La nuova funzione Svincoli permette il
Calcolo automatico per evitare la collisione
con ogni altro pezzo presente sul piano
macchina.
• Questa ottimizzazione, utilizzabile su tutte
le macchine, trova la sua massima
espressione nella movimentazione delle
macchine a 5 Assi.
27. 3.8 Outline
• La nuova funzione Outline,
permette il Calcolo automatico
delle linee contorno pezzo di
una qualsiasi superficie e da
qualunque vista.
• Si tratta di una funzione
efficacissima per semplificare
la ripresa o la finitura di zone
difficilmente raggiungibili con
le strategie comuni.

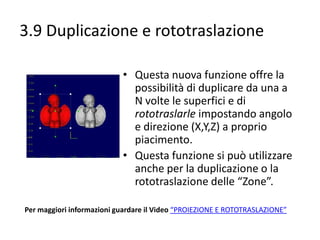

28. 3.9 Duplicazione e rototraslazione
• Questa nuova funzione offre la
possibilità di duplicare da una a
N volte le superfici e di
rototraslarle impostando angolo
e direzione (X,Y,Z) a proprio
piacimento.
• Questa funzione si può utilizzare
anche per la duplicazione o la
rototraslazione delle “Zone”.
Per maggiori informazioni guardare il Video “PROIEZIONE E ROTOTRASLAZIONE”

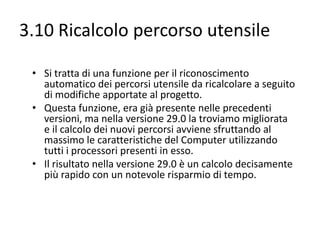

29. 3.10 Ricalcolo percorso utensile
• Si tratta di una funzione per il riconoscimento
automatico dei percorsi utensile da ricalcolare a seguito
di modifiche apportate al progetto.
• Questa funzione, era già presente nelle precedenti
versioni, ma nella versione 29.0 la troviamo migliorata
e il calcolo dei nuovi percorsi avviene sfruttando al
massimo le caratteristiche del Computer utilizzando
tutti i processori presenti in esso.
• Il risultato nella versione 29.0 è un calcolo decisamente
più rapido con un notevole risparmio di tempo.

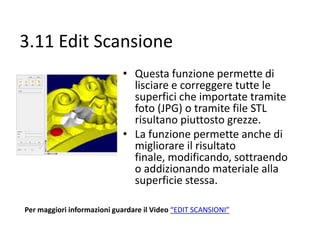

30. 3.11 Edit Scansione
• Questa funzione permette di
lisciare e correggere tutte le
superfici che importate tramite
foto (JPG) o tramite file STL
risultano piuttosto grezze.
• La funzione permette anche di
migliorare il risultato finale,
modificando, sottraendo o
addizionando materiale alla
superficie stessa.
Per maggiori informazioni guardare il Video “EDIT SCANSIONI”

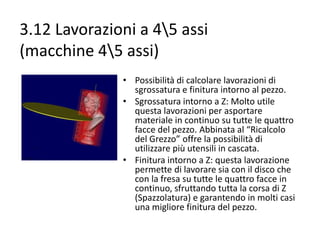

31. 3.12 Lavorazioni a 45 assi
(macchine 45 assi)
• Possibilità di calcolare lavorazioni di
sgrossatura e finitura intorno al pezzo.
• Sgrossatura intorno a Z: Molto utile
questa lavorazioni per asportare
materiale in continuo su tutte le quattro
facce del pezzo. Abbinata al “Ricalcolo
del Grezzo” offre la possibilità di
utilizzare più utensili in cascata.
• Finitura intorno a Z: questa lavorazione
permette di lavorare sia con il disco che
con la fresa su tutte le quattro facce in
continuo, sfruttando tutta la corsa di Z
(Spazzolatura) e garantendo in molti casi
una migliore finitura del pezzo.

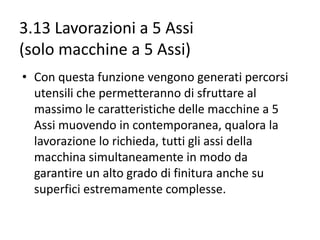

32. 3.13 Lavorazioni a 5 Assi
(solo macchine a 5 Assi)
• Con questa funzione vengono generati percorsi
utensili che permetteranno di sfruttare al
massimo le caratteristiche delle macchine a 5
Assi muovendo in contemporanea, qualora la
lavorazione lo richieda, tutti gli assi della
macchina simultaneamente in modo da
garantire un alto grado di finitura anche su
superfici estremamente complesse.
33. Pacchetto software Taglio 29.0
Software Taglio
Versione 29
Gestione commessa: Calcolo automatico delle lastre necessarie
✔
Parametri di taglio: Nuove strategie di taglio
✔
Gestione macchina fotografica: Posizionamento dei pezzi in automatico
✔
Taglio e spostamento: Manipolatore e prelevatore dei pezzi
✔
Foratura o Fresatura spigoli: Soluzioni per il distacco pezzi (es. foro cucina)
✔
Render 3D: Immagine tridimensionale del pezzo montato
✔
Taglio inclinato e archi interni: Soluzioni per il taglio in curva con la costa dritta
✔
Gestione Xmotion e ciclo integrato: Cicli di lavoro integrati senza intervento dell’operatore
✔
Gestione tempi e costi: Realizzazione di preventivi precisi e particolareggiati
✔
Testo: Funzioni facilitate in ambiente Word
✔
Svuotatura: Automatismi per le lavorazioni in altorilievo
✔
Incisione: sul piano, sul profilo e avvolte al profilo
✔
Sgrossatura: Automatisti per il calcolo del grezzo rimasto
✔
Proiezioni
✔
Ondulati: Per elementi decorativi e d’arredo
✔
Utensili: Gestione automatica degli utensili
✔
Svincoli: Calcolo automatico dei percorsi anticollisione
✔
Outline: strategie e semplificazioni per finiture
✔
Duplicazione e rototraslazione
✔
Ricalcolo percorso utensile: ottimizzazione dei passaggi e risparmio di tempo
✔
Edit scansione
✔
Lavorazioni a 4 e 5 assi
✔
• Le versioni precedenti del
Software presentano alcune
delle funzioni che abbiamo
illustrato, ma solo nella
versione 29.0 sono presenti
ottimizzazioni e automatismi
dedicati specificatamente al
mondo del marmista.
• Nel prezzo è incluso un
pacchetto training composto
di 5 ore per l’addestramento
personalizzato di vostri tecnici
all’utilizzo delle nuove e
innovative funzioni.
• Contatta i nostri uffici per
personalizzare
il
tuo
aggiornamento e formulare
insieme il programma ideale
per il tuo lavoro.

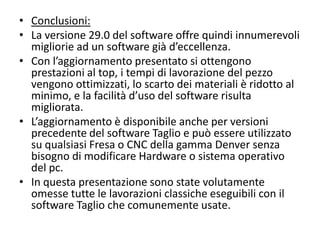

34. • Conclusioni:
• La versione 29.0 del software offre quindi innumerevoli
migliorie ad un software già d’eccellenza.
• Con l’aggiornamento presentato si ottengono
prestazioni al top, i tempi di lavorazione del pezzo
vengono ottimizzati, lo scarto dei materiali è ridotto al
minimo, e la facilità d’uso del software risulta
migliorata.
• L’aggiornamento è disponibile anche per versioni
precedente del software Taglio e può essere utilizzato
su qualsiasi Fresa o CNC della gamma Denver senza
bisogno di modificare Hardware o sistema operativo
del pc.
• In questa presentazione sono state volutamente
omesse tutte le lavorazioni classiche eseguibili con il
software Taglio che comunemente usate.
