Il documento descrive un software avanzato per la lavorazione di masselli e lastre in pietra, che permette di sagomare, tagliare, e ottimizzare il posizionamento dei pezzi utilizzando un'interfaccia CAD e accessori specializzati. Sono inclusi sistemi di acquisizione per l'immagine delle lastre e strumenti per il rilevamento dei codici, oltre a una gamma di software mirati per la creazione e gestione dei profili di lavorazione. Il pacchetto include anche formazione e attrezzature per un utilizzo ottimale della macchina.

1. (installato a bordo macchina) Questa espansione software consente di sagomare masselli con lavorazione a "pettine", verticale od orizzontale, con disco diamantato. La forma del profilo da realizzare viene definita in macchina con l’utilizzo di un CAD semplificato fornito a corredo, oppure importata (DXF) da un computer esterno. La forma del massello da sagomare e la lavorazione vengono visualizzate sul monitor della macchina. Accessori GESTSWFR01 S oftware per la generazione di profili su masselli Gli assi interpolati della macchina permettono di ottenere superfici anche molto complesse. I diversi profili possono essere archiviati in un data-base e richiamati a piacere.

2. SNBBSA00 Banco di lavoro basculante idraulico in sostituzione di quello standard, per facilitare il carico/scarico dei pezzi. Il peso max. basculabile è di 1.500 kg Accessori

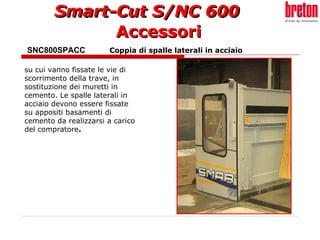

3. SNC800SPACC Coppia di spalle laterali in acciaio su cui vanno fissate le vie di scorrimento della trave, in sostituzione dei muretti in cemento. Le spalle laterali in acciaio devono essere fissate su appositi basamenti di cemento da realizzarsi a carico del compratore . Accessori

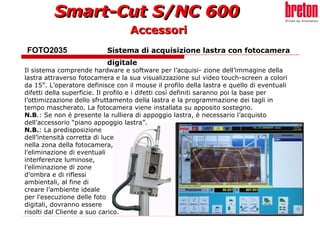

4. FOTO2035 Sistema di acquisizione lastra con fotocamera digitale Accessori Il sistema comprende hardware e software per l’acquisi- zione dell’immagine della lastra attraverso fotocamera e la sua visualizzazione sul video touch-screen a colori da 15”. L’operatore definisce con il mouse il profilo della lastra e quello di eventuali difetti della superficie. Il profilo e i difetti così definiti saranno poi la base per l’ottimizzazione dello sfruttamento della lastra e la programmazione dei tagli in tempo mascherato. La fotocamera viene installata su apposito sostegno. N.B .: Se non è presente la rulliera di appoggio lastra, è necessario l’acquisto dell’accessorio “piano appoggio lastra”. N.B. : La predisposizione dell’intensità corretta di luce nella zona della fotocamera, l’eliminazione di eventuali interferenze luminose, l’eliminazione di zone d’ombra e di riflessi ambientali, al fine di creare l’ambiente ideale per l’esecuzione delle foto digitali, dovranno essere risolti dal Cliente a suo carico.

5. SADBC Sistema manuale di rilevamento codici dei pezzi con invio automatico del programma di lavoro alla macchina Accessori

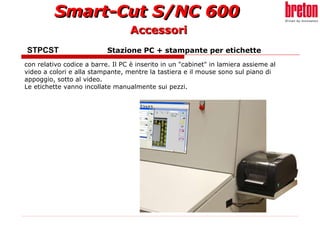

6. STPCST Stazione PC + stampante per etichette con relativo codice a barre. Il PC è inserito in un "cabinet" in lamiera assieme al video a colori e alla stampante, mentre la tastiera e il mouse sono sul piano di appoggio, sotto al video. Le etichette vanno incollate manualmente sui pezzi. Accessori

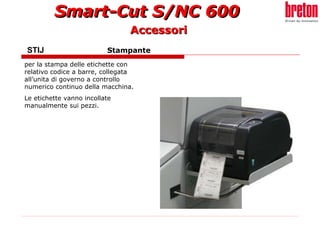

7. STIJ Stampante per la stampa delle etichette con relativo codice a barre, collegata all’unita di governo a controllo numerico continuo della macchina. Le etichette vanno incollate manualmente sui pezzi. Accessori

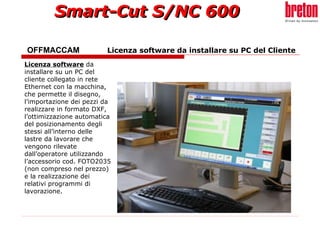

8. OFFMACCAM Licenza software da installare su PC del Cliente Licenza software da installare su un PC del cliente collegato in rete Ethernet con la macchina, che permette il disegno, l’importazione dei pezzi da realizzare in formato DXF, l’ottimizzazione automatica del posizionamento degli stessi all’interno delle lastre da lavorare che vengono rilevate dall’operatore utilizzando l’accessorio cod. FOTO2035 (non compreso nel prezzo) e la realizzazione dei relativi programmi di lavorazione.

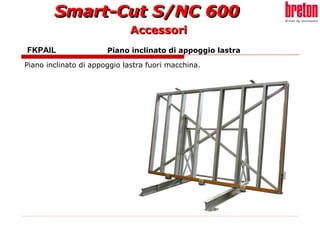

9. FKPAIL Piano inclinato di appoggio lastra Piano inclinato di appoggio lastra fuori macchina. Accessori

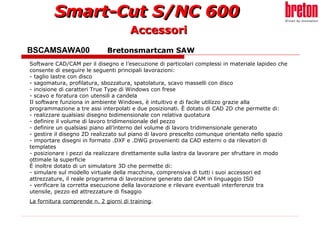

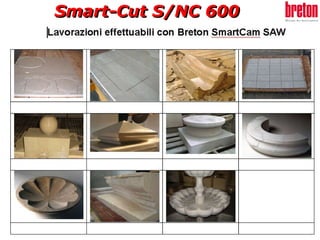

10. BSCAMSAWA00 Bretonsmartcam SAW Software CAD/CAM per il disegno e l’esecuzione di particolari complessi in materiale lapideo che consente di eseguire le seguenti principali lavorazioni: - taglio lastre con disco - sagomatura, profilatura, sbozzatura, spatolatura, scavo masselli con disco - incisione di caratteri True Type di Windows con frese - scavo e foratura con utensili a candela Il software funziona in ambiente Windows, è intuitivo e di facile utilizzo grazie alla programmazione a tre assi interpolati e due posizionati. È dotato di CAD 2D che permette di: - realizzare qualsiasi disegno bidimensionale con relativa quotatura - definire il volume di lavoro tridimensionale del pezzo - definire un qualsiasi piano all’interno del volume di lavoro tridimensionale generato - gestire il disegno 2D realizzato sul piano di lavoro prescelto comunque orientato nello spazio - importare disegni in formato .DXF e .DWG provenienti da CAD esterni o da rilevatori di templates - posizionare i pezzi da realizzare direttamente sulla lastra da lavorare per sfruttare in modo ottimale la superficie È inoltre dotato di un simulatore 3D che permette di: - simulare sul modello virtuale della macchina, comprensiva di tutti i suoi accessori ed attrezzature, il reale programma di lavorazione generato dal CAM in linguaggio ISO - verificare la corretta esecuzione della lavorazione e rilevare eventuali interferenze tra utensile, pezzo ed attrezzature di fisaggio La fornitura comprende n. 2 giorni di training . Accessori
