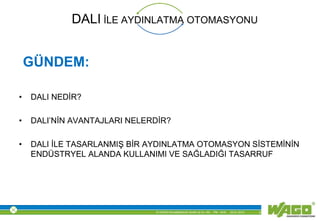

DALI İLE AYDINLATMA OTOMASYONU
GÜNDEM:
• DALI NEDİR?
• DALI’NİN AVANTAJLARI NELERDİR?
• DALI İLE TASARLANMIŞ BİR AYDINLATMA OTOMASYON SİSTEMİNİN
ENDÜSTRYEL ALANDA KULLANIMI VE SAĞLADIĞI TASARRUF

DALI
• DALI NEDİR? GOOGLE SONUCU : SALVADOR DALI

DALI
• DALI Nedir?

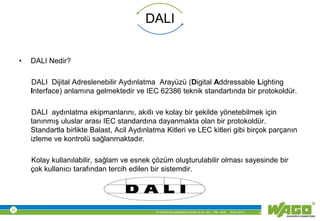

DALI Dijital Adreslenebilir Aydınlatma Arayüzü (Digital Addressable Lighting
Interface) anlamına gelmektedir ve IEC 62386 teknik standartında bir protokoldür.
DALI aydınlatma ekipmanlarını, akıllı ve kolay bir şekilde yönetebilmek için
tanınmış uluslar arası IEC standardına dayanmakta olan bir protokoldür.
Standartla birlikte Balast, Acil Aydınlatma Kitleri ve LEC kitleri gibi birçok parçanın
izleme ve kontrolü sağlanmaktadır.
Kolay kullanılabilir, sağlam ve esnek çözüm oluşturulabilir olması sayesinde bir
çok kullanıcı tarafından tercih edilen bir sistemdir.

DALI

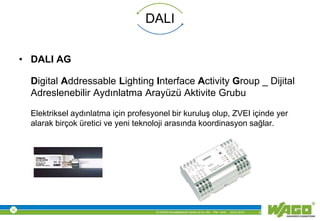

• DALI AG
Digital Addressable Lighting Interface Activity Group _ Dijital
Adreslenebilir Aydınlatma Arayüzü Aktivite Grubu
Elektriksel aydınlatma için profesyonel bir kuruluş olup, ZVEI içinde yer
alarak birçok üretici ve yeni teknoloji arasında koordinasyon sağlar.

DALI AG’ye üye firmalar

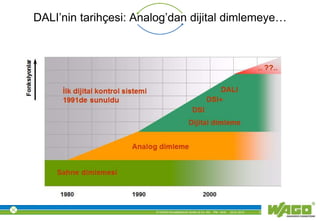

DALI’nin tarihçesi: Analog’dan dijital dimlemeye…

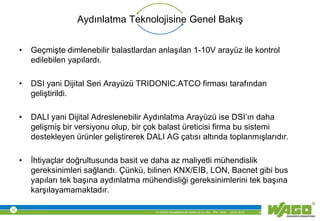

Aydınlatma Teknolojisine Genel Bakış
• Geçmişte dimlenebilir balastlardan anlaşılan 1-10V arayüz ile kontrol
edilebilen yapılardı.
• DSI yani Dijital Seri Arayüzü TRIDONIC.ATCO firması tarafından
geliştirildi.
• DALI yani Dijital Adreslenebilir Aydınlatma Arayüzü ise DSI’ın daha
gelişmiş bir versiyonu olup, bir çok balast üreticisi firma bu sistemi
destekleyen ürünler geliştirerek DALI AG çatısı altında toplanmışlarıdır.
• İhtiyaçlar doğrultusunda basit ve daha az maliyetli mühendislik
gereksinimleri sağlandı. Çünkü, bilinen KNX/EIB, LON, Bacnet gibi bus
yapıları tek başına aydınlatma mühendisliği gereksinimlerini tek başına
karşılayamamaktadır.

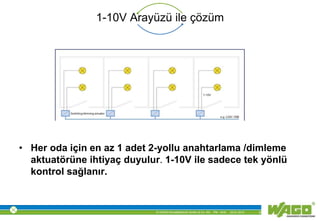

1-10V Arayüzü ile çözüm
• Her oda için en az 1 adet 2-yollu anahtarlama /dimleme
aktuatörüne ihtiyaç duyulur. 1-10V ile sadece tek yönlü
kontrol sağlanır.

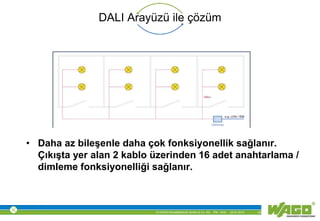

DALI Arayüzü ile çözüm
• Daha az bileşenle daha çok fonksiyonellik sağlanır.
Çıkışta yer alan 2 kablo üzerinden 16 adet anahtarlama /
dimleme fonksiyonelliği sağlanır.

DALI’nin Özellikleri
İster mimar, ister aydınlatma tasarımcısı, bina sahibi veya
işletme müdürü olun, DALI, ilgili tüm kişilere fayda sağlayacak
bir alt aydınlatma bus sistemidir.
1) Uluslar arası IEC 62386 standardı
• Farklı üreticilere ait ekipmanların birbirlerinin yerine
kullanılabilir olması
• Ticari veya mimari aydınlatma dahil bir çok sistemde
kullanılabilir olması

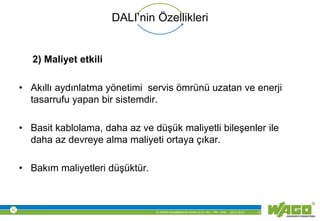

2) Maliyet etkili
• Akıllı aydınlatma yönetimi servis ömrünü uzatan ve enerji
tasarrufu yapan bir sistemdir.
• Basit kablolama, daha az ve düşük maliyetli bileşenler ile
daha az devreye alma maliyeti ortaya çıkar.
• Bakım maliyetleri düşüktür.

Başlangıç
maliyeti
Devre başına düşen
değiştirme maliyeti
Acil fonksiyon testlerinin
maliyeti

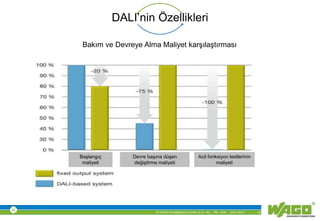

Bakım ve Devreye Alma Maliyet karşılaştırması

DALI’nin Özellikleri-dağıtılmış yapı ile merkezi linye sistemi karşılaştırması

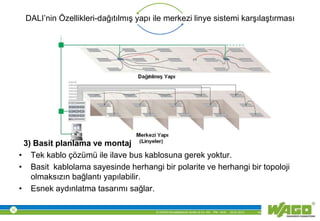

3) Basit planlama ve montaj
• Tek kablo çözümü ile ilave bus kablosuna gerek yoktur.
• Basit kablolama sayesinde herhangi bir polarite ve herhangi bir topoloji
olmaksızın bağlantı yapılabilir.
• Esnek aydınlatma tasarımı sağlar.

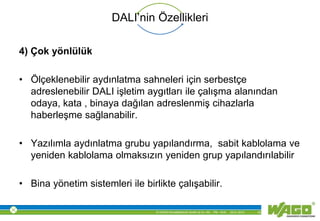

4) Çok yönlülük
• Ölçeklenebilir aydınlatma sahneleri için serbestçe
adreslenebilir DALI işletim aygıtları ile çalışma alanından
odaya, kata , binaya dağılan adreslenmiş cihazlarla
haberleşme sağlanabilir.
• Yazılımla aydınlatma grubu yapılandırma, sabit kablolama ve
yeniden kablolama olmaksızın yeniden grup yapılandırılabilir
• Bina yönetim sistemleri ile birlikte çalışabilir.

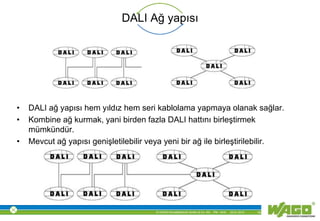

DALI Ağ yapısı
• DALI ağ yapısı hem yıldız hem seri kablolama yapmaya olanak sağlar.
• Kombine ağ kurmak, yani birden fazla DALI hattını birleştirmek
mümkündür.
• Mevcut ağ yapısı genişletilebilir veya yeni bir ağ ile birleştirilebilir.

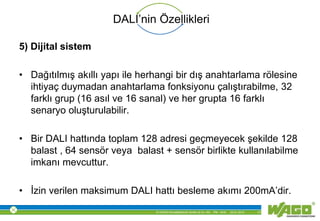

5) Dijital sistem
• Dağıtılmış akıllı yapı ile herhangi bir dış anahtarlama rölesine
ihtiyaç duymadan anahtarlama fonksiyonu çalıştırabilme, 32
farklı grup (16 asıl ve 16 sanal) ve her grupta 16 farklı
senaryo oluşturulabilir.
• Bir DALI hattında toplam 128 adresi geçmeyecek şekilde 128
balast , 64 sensör veya balast + sensör birlikte kullanılabilme
imkanı mevcuttur.
• İzin verilen maksimum DALI hattı besleme akımı 200mA’dir.

DALI Dağıtılmış Yapı
64 balast bir
master
modüle
bağlanabilir
• Bir kontrolör
altında 8 adet
DALI master
modül yer
alabilir
• DC/DC
konvertör
1 2 3 4 5 6 64

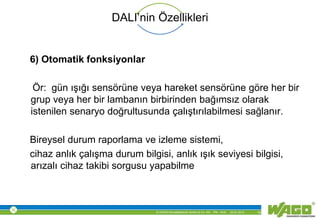

6) Otomatik fonksiyonlar
Ör: gün ışığı sensörüne veya hareket sensörüne göre her bir
grup veya her bir lambanın birbirinden bağımsız olarak
istenilen senaryo doğrultusunda çalıştırılabilmesi sağlanır.
Bireysel durum raporlama ve izleme sistemi,
cihaz anlık çalışma durum bilgisi, anlık ışık seviyesi bilgisi,
arızalı cihaz takibi sorgusu yapabilme

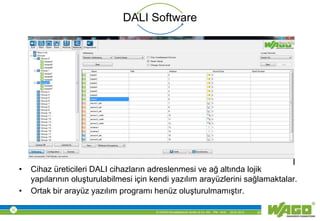

DALI Software
• Cihaz üreticileri DALI cihazların adreslenmesi ve ağ altında lojik
yapılarının oluşturulabilmesi için kendi yazılım arayüzlerini sağlamaktalar.
• Ortak bir arayüz yazılım programı henüz oluşturulmamıştır.

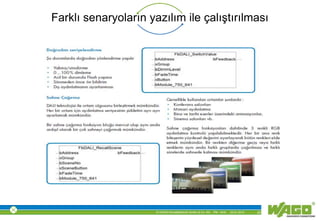

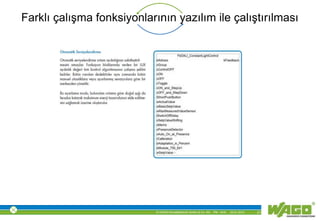

Farklı çalışma fonksiyonlarının yazılım ile çalıştırılması

Farklı senaryoların yazılım ile çalıştırılması

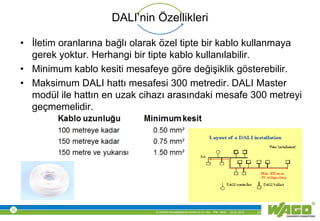

• İletim oranlarına bağlı olarak özel tipte bir kablo kullanmaya
gerek yoktur. Herhangi bir tipte kablo kullanılabilir.
• Minimum kablo kesiti mesafeye göre değişiklik gösterebilir.
• Maksimum DALI hattı mesafesi 300 metredir. DALI Master
modül ile hattın en uzak cihazı arasındaki mesafe 300 metreyi
geçmemelidir.

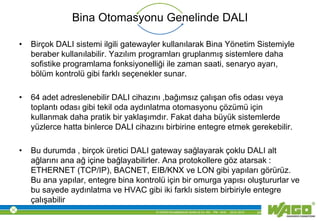

Bina Otomasyonu Genelinde DALI
• Birçok DALI sistemi ilgili gatewayler kullanılarak Bina Yönetim Sistemiyle
beraber kullanılabilir. Yazılım programları gruplanmış sistemlere daha
sofistike programlama fonksiyonelliği ile zaman saati, senaryo ayarı,
bölüm kontrolü gibi farklı seçenekler sunar.
• 64 adet adreslenebilir DALI cihazını ,bağımsız çalışan ofis odası veya
toplantı odası gibi tekil oda aydınlatma otomasyonu çözümü için
kullanmak daha pratik bir yaklaşımdır. Fakat daha büyük sistemlerde
yüzlerce hatta binlerce DALI cihazını birbirine entegre etmek gerekebilir.
• Bu durumda , birçok üretici DALI gateway sağlayarak çoklu DALI alt
ağlarını ana ağ içine bağlayabilirler. Ana protokollere göz atarsak :
ETHERNET (TCP/IP), BACNET, EIB/KNX ve LON gibi yapıları görürüz.
Bu ana yapılar, entegre bina kontrolü için bir omurga yapısı oluştururlar ve
bu sayede aydınlatma ve HVAC gibi iki farklı sistem birbiriyle entegre
çalışabilir

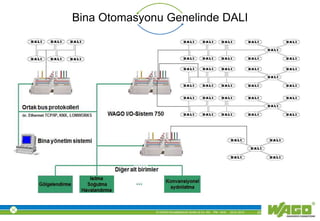

Bina Otomasyonu Genelinde DALI

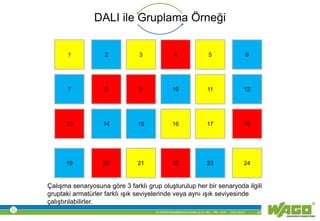

DALI ile Gruplama Örneği
1 2 3 4 5 6
7 8 9 10 11 12
13 14 15 16 17 18
19 20 21 22 23 24
Çalışma senaryosuna göre 3 farklı grup oluşturulup her bir senaryoda ilgili
gruptaki armatürler farklı ışık seviyelerinde veya aynı ışık seviyesinde
çalıştırılabilirler.

DALI ile yapılmış bir konferans salonu uygulaması

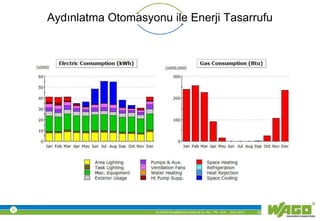

Aydınlatma Otomasyonu ile Enerji Tasarrufu
• Elektriğin yaklaşık %20'si aydınlatma
amaçlı olarak kullanılıyor. Daha verimli
aydınlatma teknolojileri ve aydınlatma
elemanlarının kullanılması ile
aydınlatmanın enerji yükünün kayda
değer oranlarda azaltılması mümkün
gözüküyor.

Aydınlatma Otomasyonu ile Enerji Tasarrufu

Tasarruf

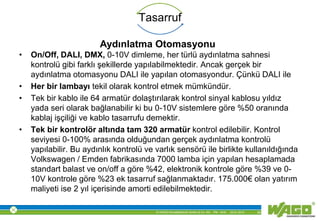

• On/Off, DALI, DMX, 0-10V dimleme, her türlü aydınlatma sahnesi
kontrolü gibi farklı şekillerde yapılabilmektedir. Ancak gerçek bir
aydınlatma otomasyonu DALI ile yapılan otomasyondur. Çünkü DALI ile
• Her bir lambayı tekil olarak kontrol etmek mümkündür.
• Tek bir kablo ile 64 armatür dolaştırılarak kontrol sinyal kablosu yıldız
yada seri olarak bağlanabilir ki bu 0-10V sistemlere göre %50 oranında
kablaj işçiliği ve kablo tasarrufu demektir.
• Tek bir kontrolör altında tam 320 armatür kontrol edilebilir. Kontrol
seviyesi 0-100% arasında olduğundan gerçek aydınlatma kontrolü
yapılabilir. Bu aydınlık kontrolü ve varlık sensörü ile birlikte kullanıldığında
Volkswagen / Emden fabrikasında 7000 lamba için yapılan hesaplamada
standart balast ve on/off a göre %42, elektronik kontrole göre %39 ve 0-
10V kontrole göre %23 ek tasarruf sağlanmaktadır. 175.000€ olan yatırım
maliyeti ise 2 yıl içerisinde amorti edilebilmektedir.
Aydınlatma Otomasyonu

DALI ile yapılmış Aydınlatma Otomasyonunun sağladığı tasarruf

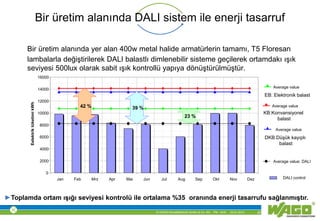

Bir üretim alanında DALI sistem ile enerji tasarruf
Bir üretim alanında yer alan 400w metal halide armatürlerin tamamı, T5 Floresan
lambalarla değiştirilerek DALI balastlı dimlenebilir sisteme geçilerek ortamdakı ışık
seviyesi 500lux olarak sabit ışık kontrollü yapıya dönüştürülmüştür.
DALI control
Average value
Average value
Average value
Average value: DALI
0
2000
4000
6000
8000
10000
12000
14000
16000
Jan Feb Mrz Apr Mai Jun Jul Aug Sep Okt Nov Dez
EelektriktüketimikWh
39 %42 %
23 %
EB: Elektronik balast
KB:Konvansiyonel
balast
DKB:Düşük kayıplı
balast
►Toplamda ortam ışığı seviyesi kontrolü ile ortalama %35 oranında enerji tasarrufu sağlanmıştır.

Örnek Analiz XXXX Yeni Fabrika
Toplam 81 Adet 400 W Metal Halide
Lamba ile Tasarım

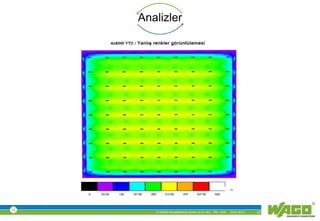

Analizler

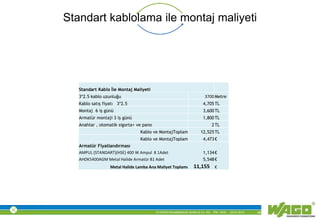

Standart kablolama ile montaj maliyeti
18 linye olduğunda sistemde
3700 metre kontrol kablosu
,anahtar , kontaktör vesigorta
kullanılacaktır. Bu sistem
metal halide veya sadece
amalgamlı lambada değişmez
Standart Kablo İle Montaj Maliyeti
3*2.5 kablo uzunluğu 3700Metre
Kablo satış fiyatı 3*2.5 4705TL
Montaj 6 iş günü 3600TL
Armatür montaji 3 iş günü 1800TL
Anahtar , otomatik sigorta+ ve pano 2.420TL
Toplam 12.525TL
4.473€

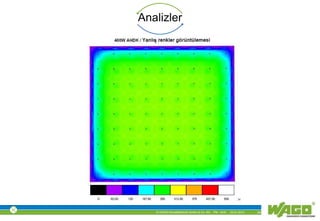

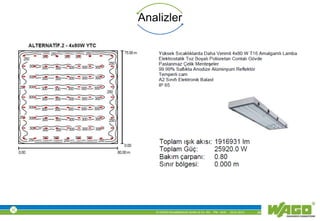

Analizler

Standart kablolama ile montaj maliyeti
Kablo satış fiyatı 3*2.5 4,705TL
Montaj 6 iş günü 3,600TL
Armatür montaji 3 iş günü 1,800TL
Anahtar , otomatik sigorta+ ve pano 2TL
Kablo ve MontajToplam 12,525TL
Kablo ve MontajToplam 4,473€
Armatür Fiyatlandırması
AMPUL (STANDART)(HSE) 400 W Ampul 8 1Adet 1,134€
AHDK5400AGM Metal Halide Armatür 81 Adet 5,548€
Metal Halide Lamba Ana Maliyet Toplamı 11,155 €

Dali ile Klasik Sistemin Karşılaştırlması
Kablo satış fiyatı 3*2.5 4,705TL
Montaj 6 iş günü 3,600TL
Armatür montaji 3 iş günü 1,800TL
Anahtar , otomatik sigorta+ ve pano 2TL
Kablo ve MontajToplam 12,525TL
Kablo ve MontajToplam 4,473€
Armatür Fiyatlandırması
4*80 Miro camlı armatür 8 1Adet 7,322€
FQ 80W/840 HO CONSTANT AMALGAMLI 324 Adet 972€
4*80 Miro Camlı Armatür Lamba Ana Maliyet Toplamı 12,767 €

Dali ile Klasik Sistemin Fiyat Karşılaştırması
3*2.5 kablo uzunluğu 360 Metre
3*25 +N 80 Metre
Dali kablsou 460 Metre
Kablo satış fiyatı 3*2.5 712,8 TL
Kablo satış fiyatı 4*16 1052,8 TL
Dali Kablosu 133,4 TL
Armatür montaji 3 iş günü 1,800 TL
Montaj 3 iş günü 1,800 TL
Dali Sistem Kablo ve Montaj Toplam 5,499 TL
Dali Sistem Kablo ve Montaj Toplam 1,963 €
Dalli Armatür Fiyatlandırması
4*80 Miro camlı armatür Dimli Dalli 81 Adet 9,801.00 €
FQ 80W/840 HO CONSTANT AMALGAMLI 972.00 €
Wago Dali Kontrol Sistemi 9 bölge 4,332.00 €
17,068.00 €

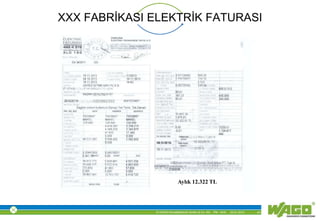

XXX FABRİKASI ELEKTRİK FATURASI
Aylık 12.322 TL

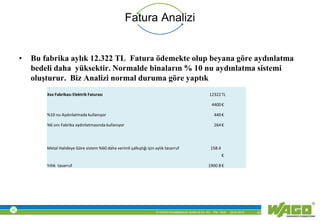

Fatura Analizi
• Bu fabrika aylık 12.322 TL Fatura ödemekte olup beyana göre aydınlatma
bedeli daha yüksektir. Normalde binaların % 10 nu aydınlatma sistemi
oluşturur. Biz Analizi normal duruma göre yaptık
Xxx Fabrikası Elektrik Faturası 12322TL
4400€
%10 nu Aydınlatmada kullanıyor 440€
%6 sını Fabrika aydınlatmasında kullanıyor 264€
Metal Halideye Göre sistem %60 daha verimli çalkıştığı için aylık tasarruf 158.4
€
Yıllık tasarruf 1900.8€

DALI- Metal Halide Fiyat Analizi
Fiyat Analizi Dali-Metal Halide
4*Miro Camlı Dimli Dalli Armatür 81 Adet 17068€
400 W Metal Halide Armatür (81 ADET) 11155€
Dali sistem ile Metal Halide Yatırım Farkı 5913€
Dali sistemin Enerji Tasarrufu 1900€
Yatırımı Geri Kazanma Zamanı Makismum 3.1YIL
81 adet armatür için yapılan fiyat analizi

7500 ADET ARMATÜR İÇİN FİYAT ANALİZİ
XXX FABRİKASI AYDINLATMA OTOMASYONU SİSTEMİ VERİMLİLİK VE TASARRUF FİZİBİLİTE
HESABI
ortalama aylık
tüketim kwh
Armatür
Sayısı
A.Gücü (
KW )
Toplam Kurulu
Güç kw
Demand Güç
kw
İşletme
Faktörü
225,000.00 7,500 0.10 750.00 750.00 1.00

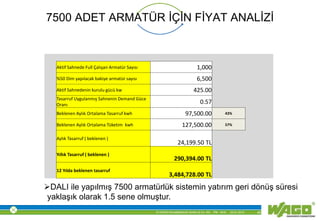

7500 ADET ARMATÜR İÇİN FİYAT ANALİZİ
Aktif Sahnede Full Çalışan Armatür Sayısı 1,000
%50 Dim yapılacak bakiye armatür sayısı 6,500
Aktif Sahnedenin kurulu gücü kw 425.00
Tasarruf Uygulanmış Sahnenin Demand Güce
Oranı 0.57
Beklenen Aylık Ortalama Tasarruf kwh 97,500.00 43%
Beklenen Aylık Ortalama Tüketim kwh 127,500.00 57%
Aylık Tasarruf ( beklenen )
24,199.50 TL
Yıllık Tasarruf ( beklenen )
290,394.00 TL
12 Yılda beklenen tasarruf
3,484,728.00 TL
DALI ile yapılmış 7500 armatürlük sistemin yatırım geri dönüş süresi
yaklaşık olarak 1.5 sene olmuştur.

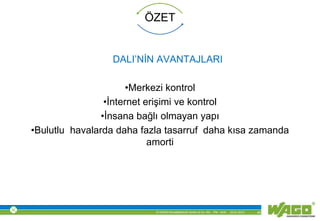

ÖZET
DALI’NİN AVANTAJLARI
•Merkezi kontrol
•İnternet erişimi ve kontrol
•İnsana bağlı olmayan yapı
•Bulutlu havalarda daha fazla tasarruf daha kısa zamanda
amorti

WAGO Katılımınız için teşekkür ederiz…

DALI Aydınlatma

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to DALI Aydınlatma

Similar to DALI Aydınlatma (20)

DALI Aydınlatma
