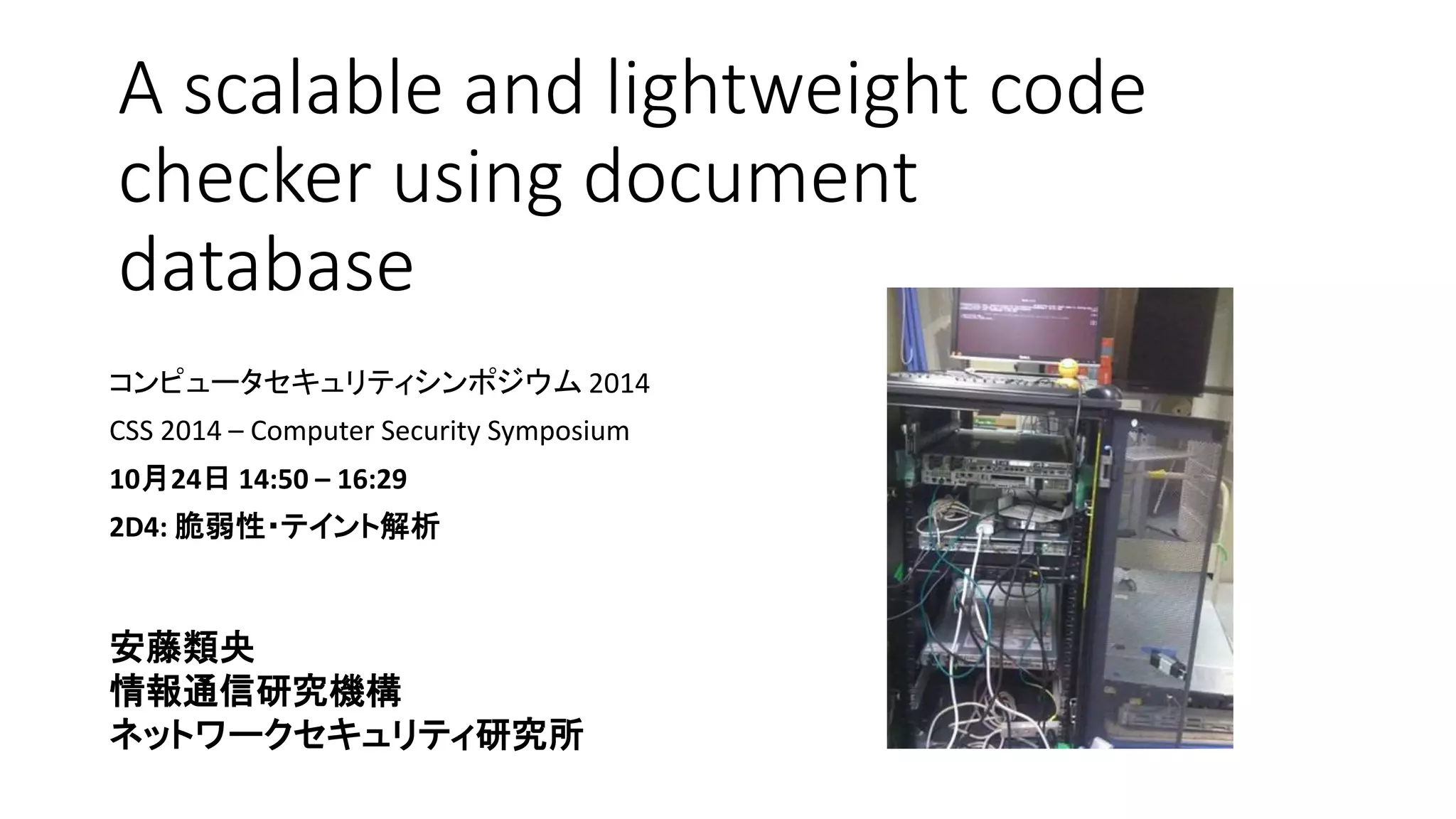

1. A scalable and lightweight code
checker using document
database
コンピュータセキュリティシンポジウム2014
CSS 2014 – Computer Security Symposium
10月24日14:50 – 16:29
2D4: 脆弱性・テイント解析
安藤類央
情報通信研究機構
ネットワークセキュリティ研究所

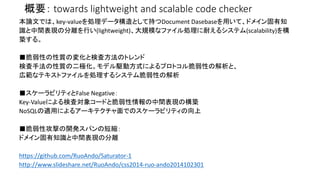

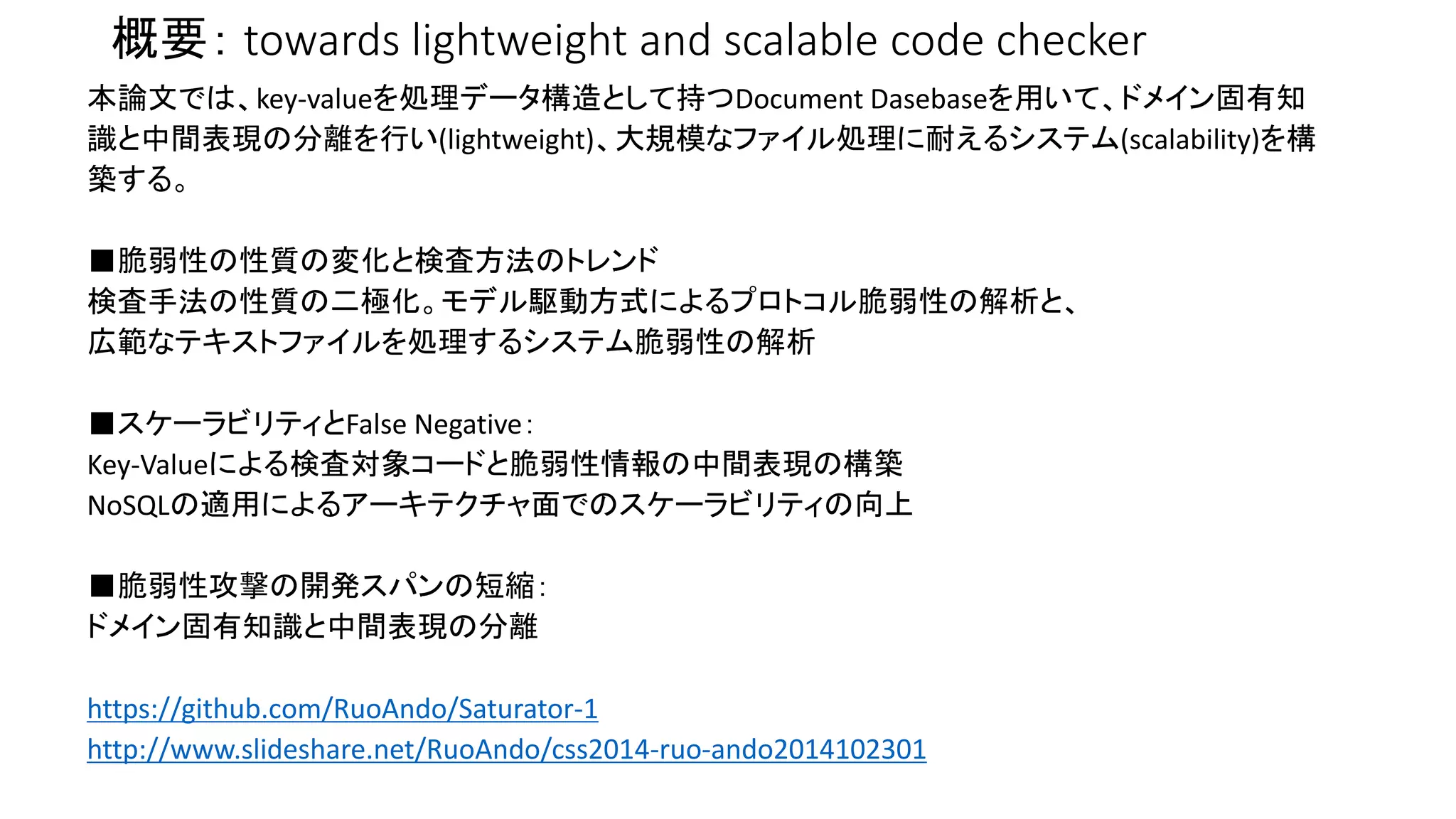

2. 概要： towards lightweight and scalable code checker
本論文では、key-valueを処理データ構造として持つDocument Dasebaseを用いて、ドメイン固有知
識と中間表現の分離を行い(lightweight)、大規模なファイル処理に耐えるシステム(scalability)を構
築する。
■脆弱性の性質の変化と検査方法のトレンド
検査手法の性質の二極化。モデル駆動方式によるプロトコル脆弱性の解析と、
広範なテキストファイルを処理するシステム脆弱性の解析
■スケーラビリティとFalse Negative：
Key-Valueによる検査対象コードと脆弱性情報の中間表現の構築
NoSQLの適用によるアーキテクチャ面でのスケーラビリティの向上
■脆弱性攻撃の開発スパンの短縮：
ドメイン固有知識と中間表現の分離
https://github.com/RuoAndo/Saturator-1
http://www.slideshare.net/RuoAndo/css2014-ruo-ando2014102301

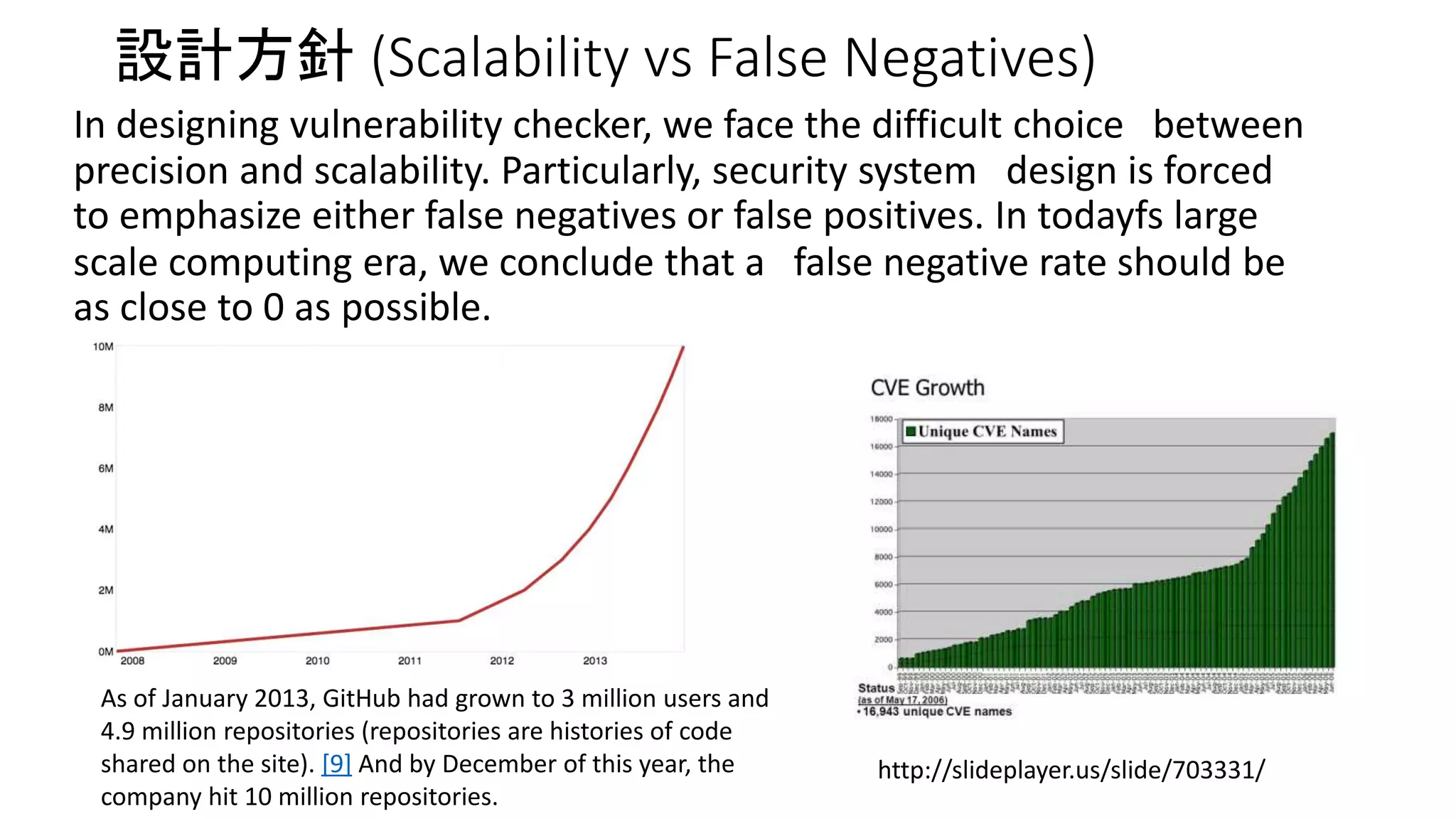

3. 設計方針(Scalability vs False Negatives)
In designing vulnerability checker, we face the difficult choice between
precision and scalability. Particularly, security system design is forced
to emphasize either false negatives or false positives. In todayfs large
scale computing era, we conclude that a false negative rate should be
as close to 0 as possible.
As of January 2013, GitHub had grown to 3 million users and
4.9 million repositories (repositories are histories of code
shared on the site). [9] And by December of this year, the
company hit 10 million repositories.
http://slideplayer.us/slide/703331/

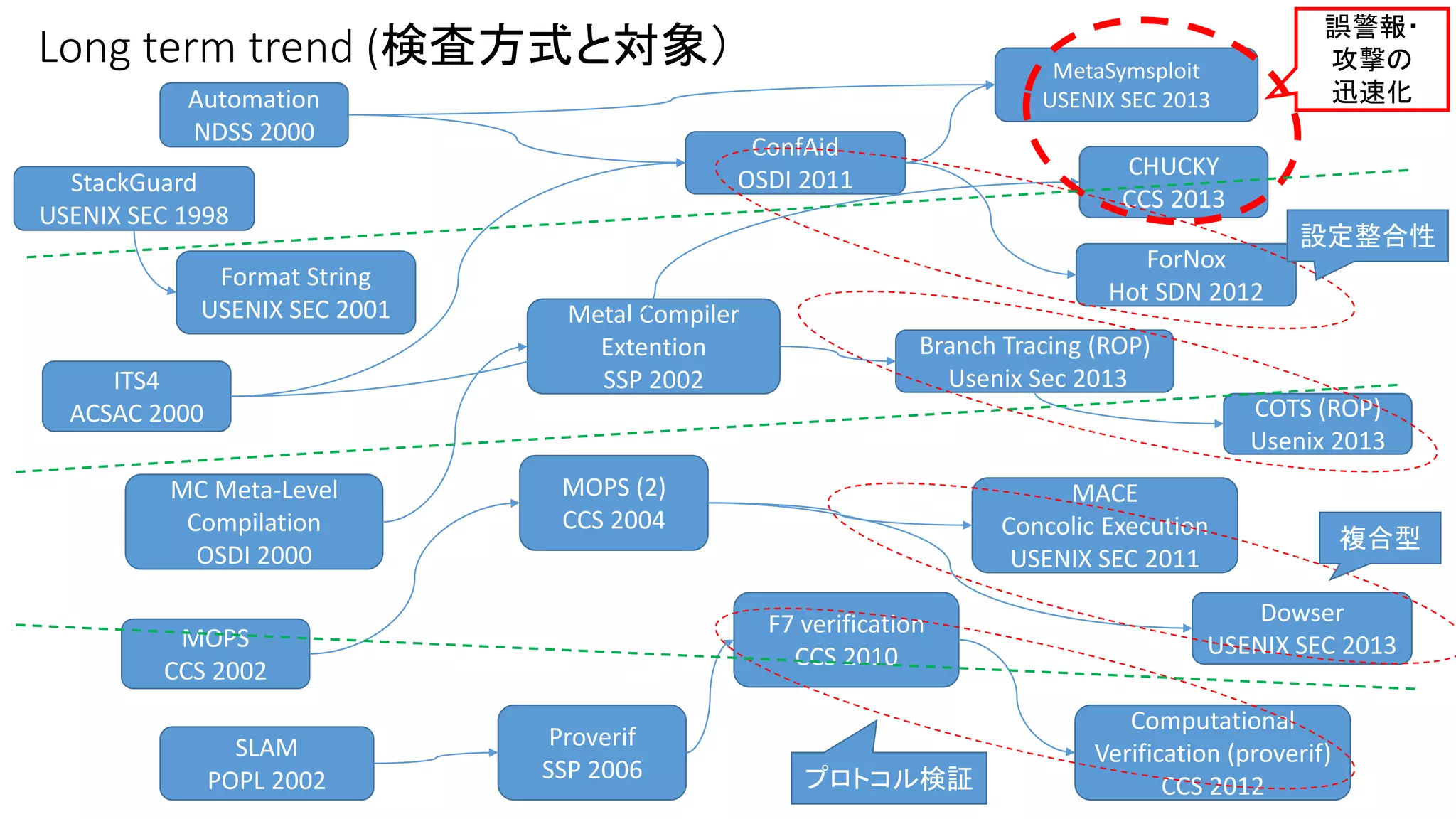

4. Long term trend (検査方式と対象）
ITS4
ACSAC 2000
MC Meta-Level
Compilation
OSDI 2000
MOPS
CCS 2002
MACE
Concolic Execution
USENIX SEC 2011
誤警報・
攻撃の
迅速化
設定整合性
COTS (ROP)
Usenix 2013
Automation
NDSS 2000
Format String
USENIX SEC 2001
MOPS (2)
CCS 2004
MetaSymsploit
USENIX SEC 2013
CHUCKY
CCS 2013
Computational
Verification (proverif)
CCS 2012
ConfAid
OSDI 2011
Metal Compiler
Extention
SSP 2002
SLAM
POPL 2002
ForNox
Hot SDN 2012
Dowser
USENIX SEC 2013
F7 verification
CCS 2010
StackGuard
USENIX SEC 1998
Branch Tracing (ROP)
Usenix Sec 2013
Proverif
SSP 2006 プロトコル検証
複合型

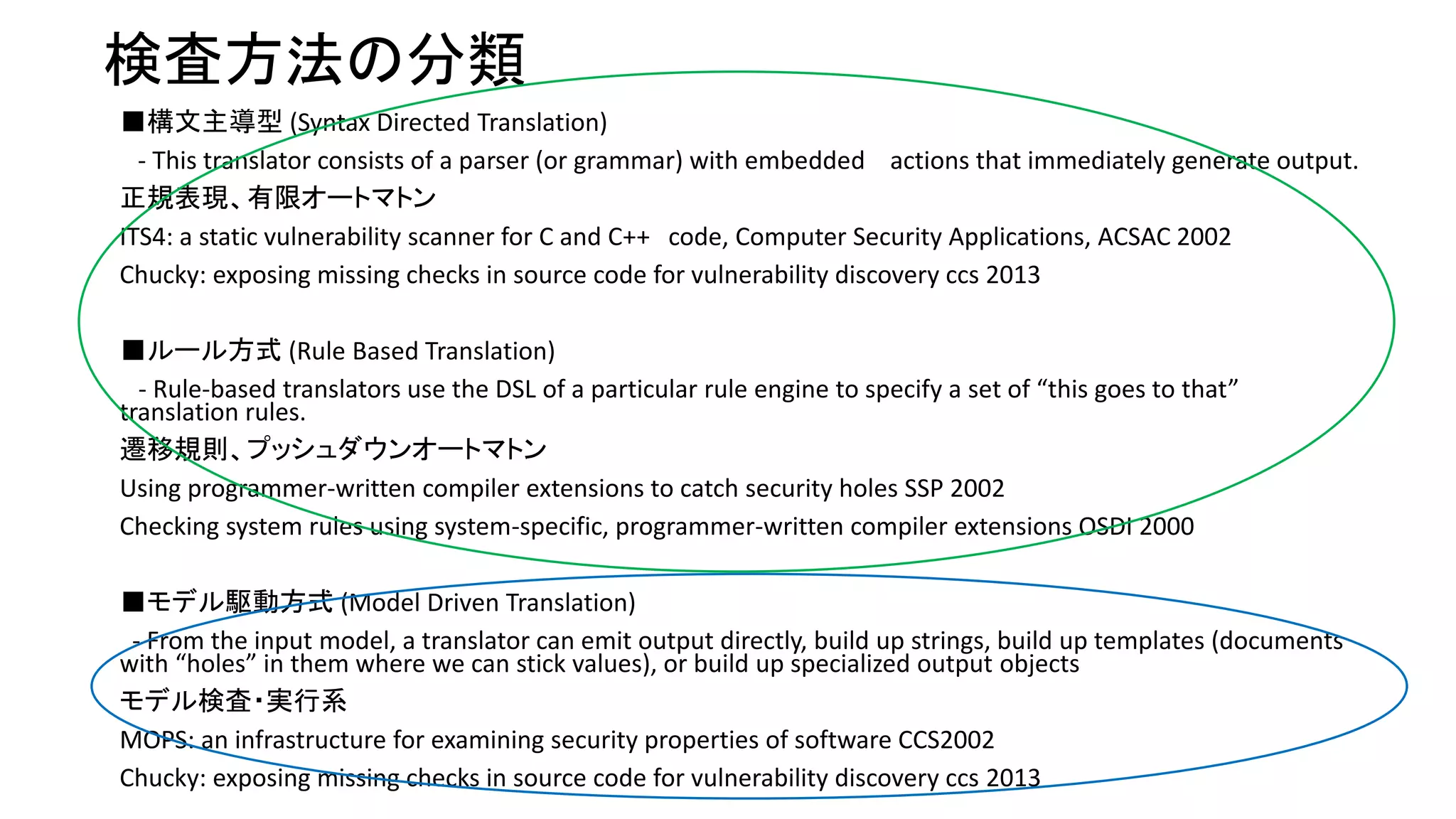

5. 検査方法の分類
■構文主導型(Syntax Directed Translation)
- This translator consists of a parser (or grammar) with embedded actions that immediately generate output.
正規表現、有限オートマトン
ITS4: a static vulnerability scanner for C and C++ code, Computer Security Applications, ACSAC 2002
Chucky: exposing missing checks in source code for vulnerability discovery ccs 2013
■ルール方式(Rule Based Translation)
- Rule-based translators use the DSL of a particular rule engine to specify a set of “this goes to that”
translation rules.
遷移規則、プッシュダウンオートマトン
Using programmer-written compiler extensions to catch security holes SSP 2002
Checking system rules using system-specific, programmer-written compiler extensions OSDI 2000
■モデル駆動方式(Model Driven Translation)
- From the input model, a translator can emit output directly, build up strings, build up templates (documents
with “holes” in them where we can stick values), or build up specialized output objects
モデル検査・実行系
MOPS: an infrastructure for examining security properties of software CCS2002
Chucky: exposing missing checks in source code for vulnerability discovery ccs 2013

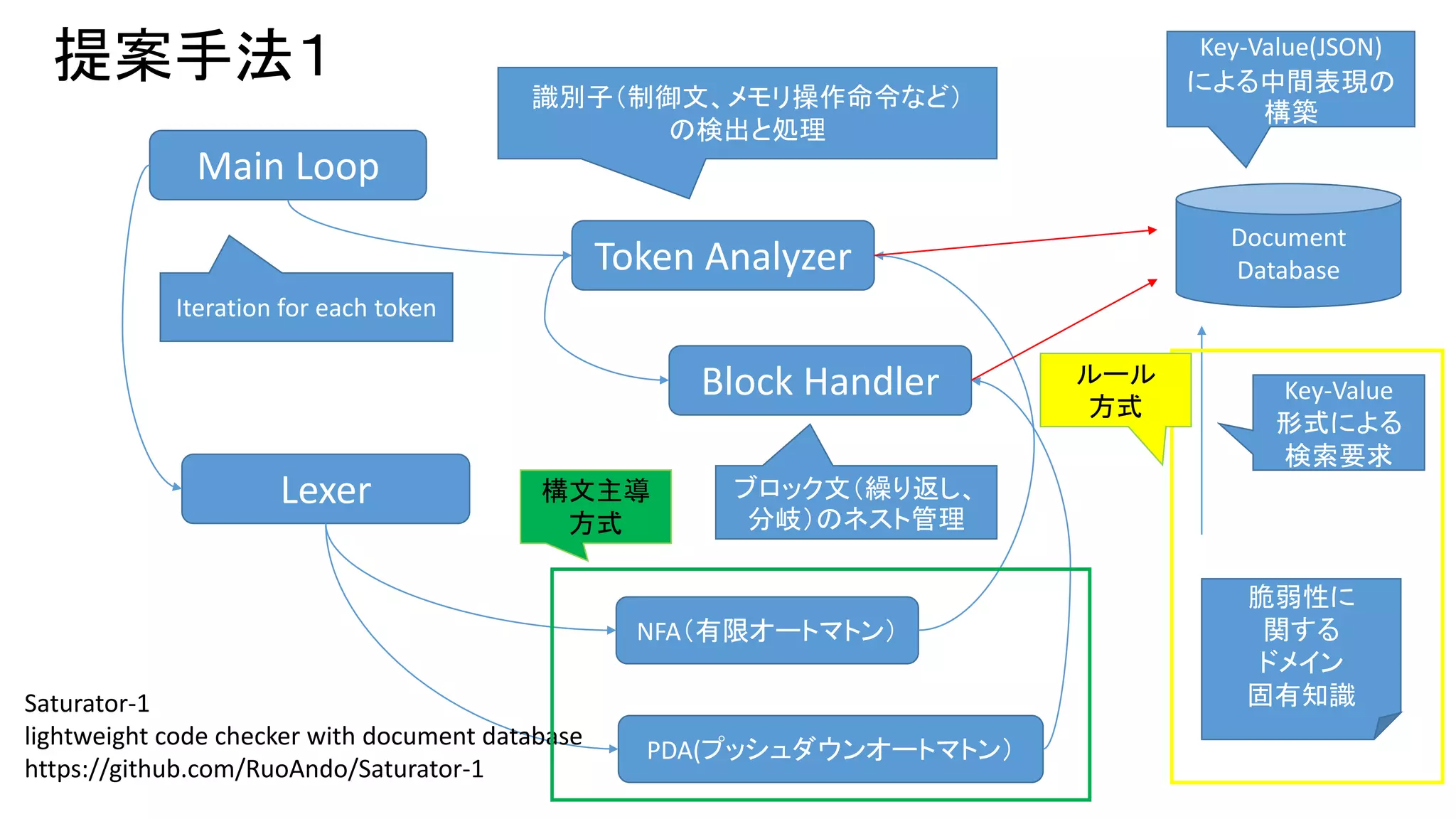

6. 提案手法１
Main Loop
Lexer
識別子（制御文、メモリ操作命令など）
の検出と処理
Token Analyzer
Block Handler
ブロック文（繰り返し、
分岐）のネスト管理
NFA（有限オートマトン）
PDA(プッシュダウンオートマトン）
Document
Database
Key-Value
形式による
検索要求
脆弱性に
関する
ドメイン
固有知識
Saturator-1
lightweight code checker with document database
https://github.com/RuoAndo/Saturator-1
Key-Value(JSON)
による中間表現の
構築
Iteration for each token
構文主導
方式
ルール
方式

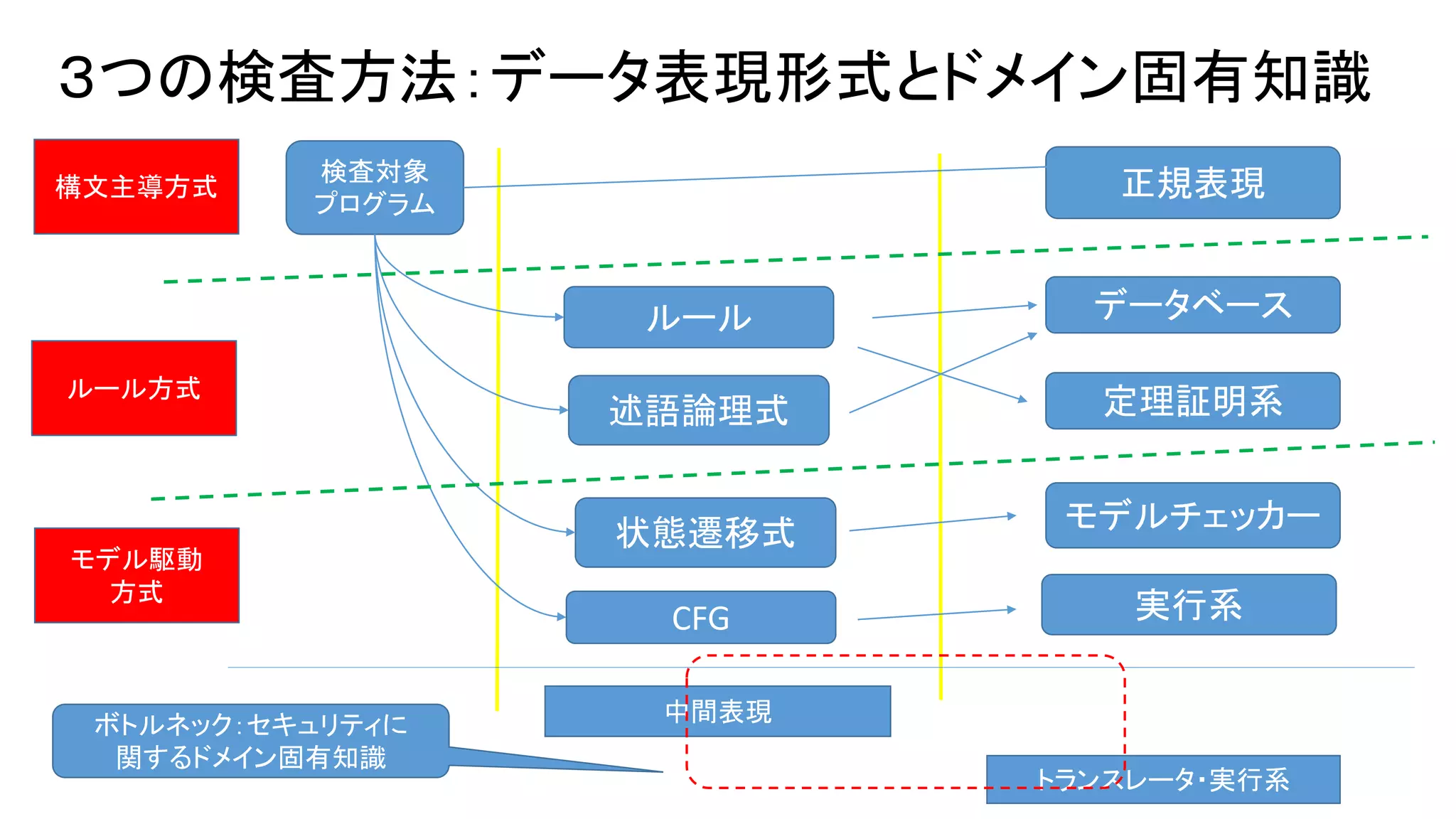

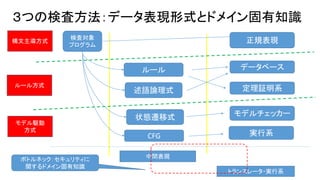

7. ３つの検査方法：データ表現形式とドメイン固有知識
検査対象
プログラム
ルール
述語論理式定理証明系
状態遷移式
正規表現
データベース
モデルチェッカー
実行系
中間表現
トランスレータ・実行系
CFG
構文主導方式
ルール方式
モデル駆動
方式
ボトルネック：セキュリティに
関するドメイン固有知識

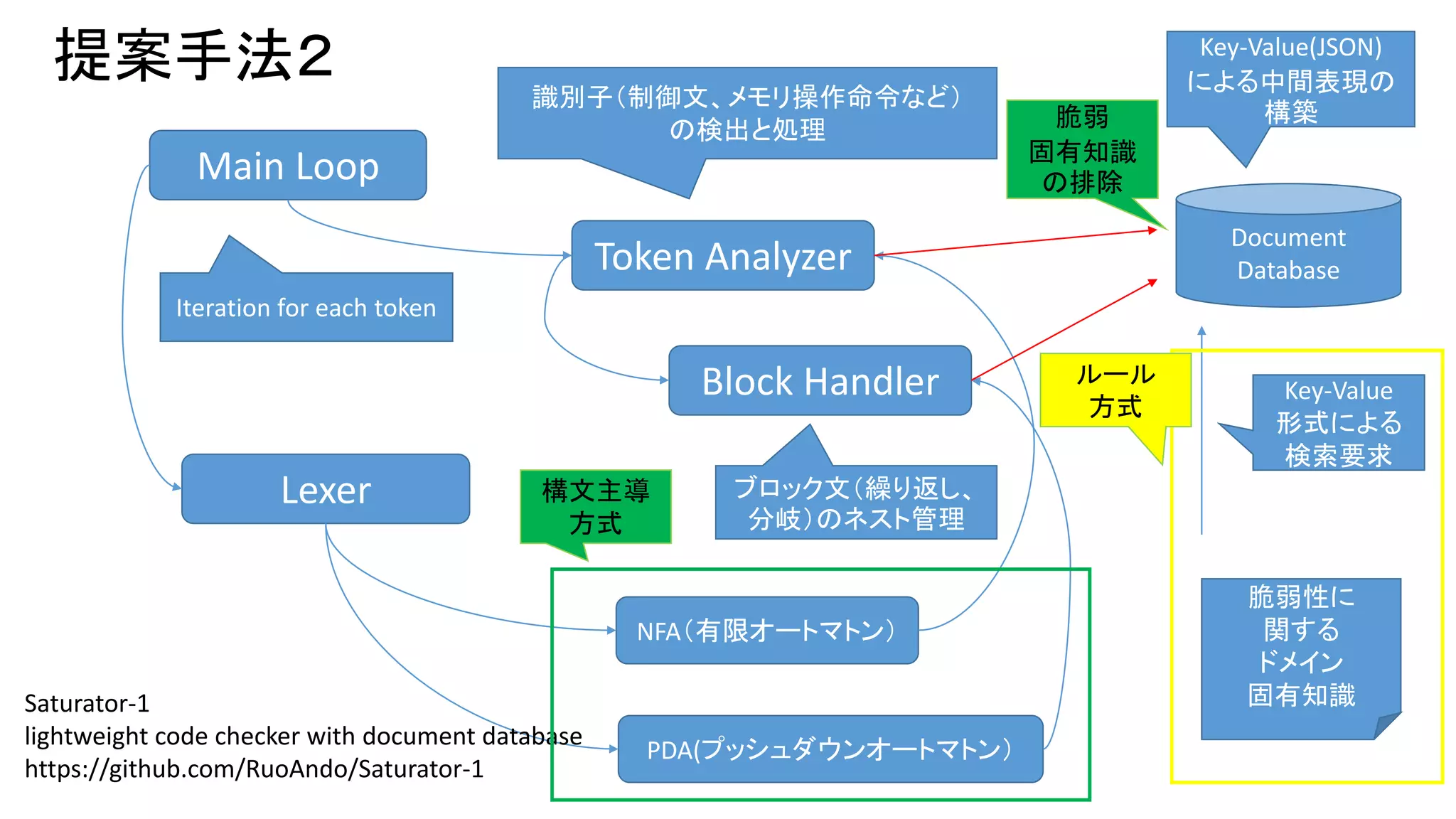

8. 提案手法２
Main Loop
Lexer
識別子（制御文、メモリ操作命令など）
の検出と処理
Token Analyzer
Block Handler
ブロック文（繰り返し、
分岐）のネスト管理
NFA（有限オートマトン）
PDA(プッシュダウンオートマトン）
Document
Database
Key-Value
形式による
検索要求
脆弱性に
関する
ドメイン
固有知識
Saturator-1
lightweight code checker with document database
https://github.com/RuoAndo/Saturator-1
Key-Value(JSON)
による中間表現の
構築
Iteration for each token
脆弱
固有知識
の排除
ルール
方式
構文主導
方式

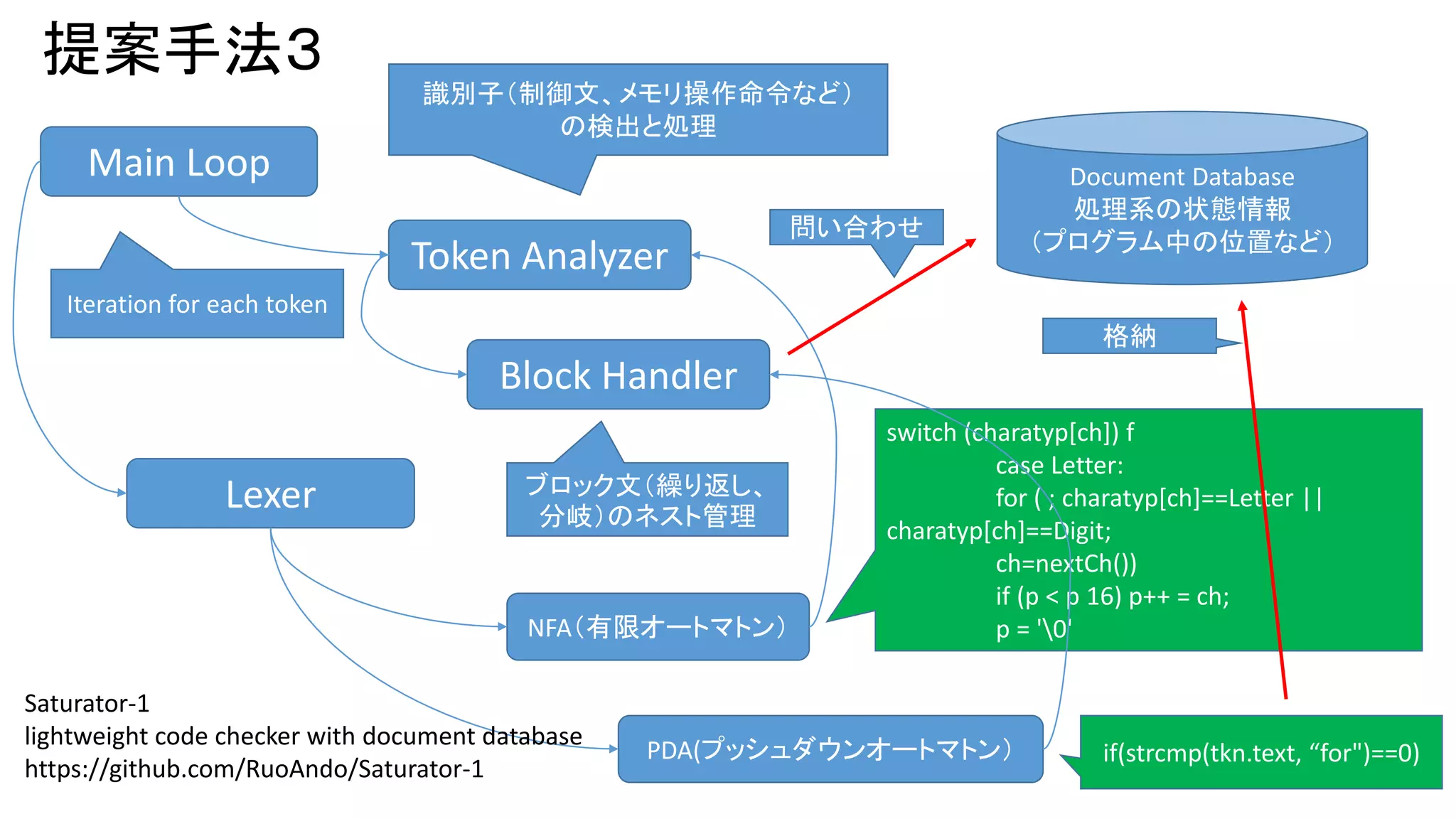

9. 提案手法３
Main Loop
Iteration for each token
Lexer
識別子（制御文、メモリ操作命令など）
の検出と処理
Token Analyzer
Block Handler
ブロック文（繰り返し、
分岐）のネスト管理
NFA（有限オートマトン）
PDA(プッシュダウンオートマトン）
Saturator-1
lightweight code checker with document database
https://github.com/RuoAndo/Saturator-1
Document Database
処理系の状態情報
（プログラム中の位置など）
switch (charatyp[ch]) f
case Letter:
for ( ; charatyp[ch]==Letter ||
charatyp[ch]==Digit;
ch=nextCh())
if (p < p 16) p++ = ch;
p = '0'
if(strcmp(tkn.text, “for")==0)
問い合わせ
格納

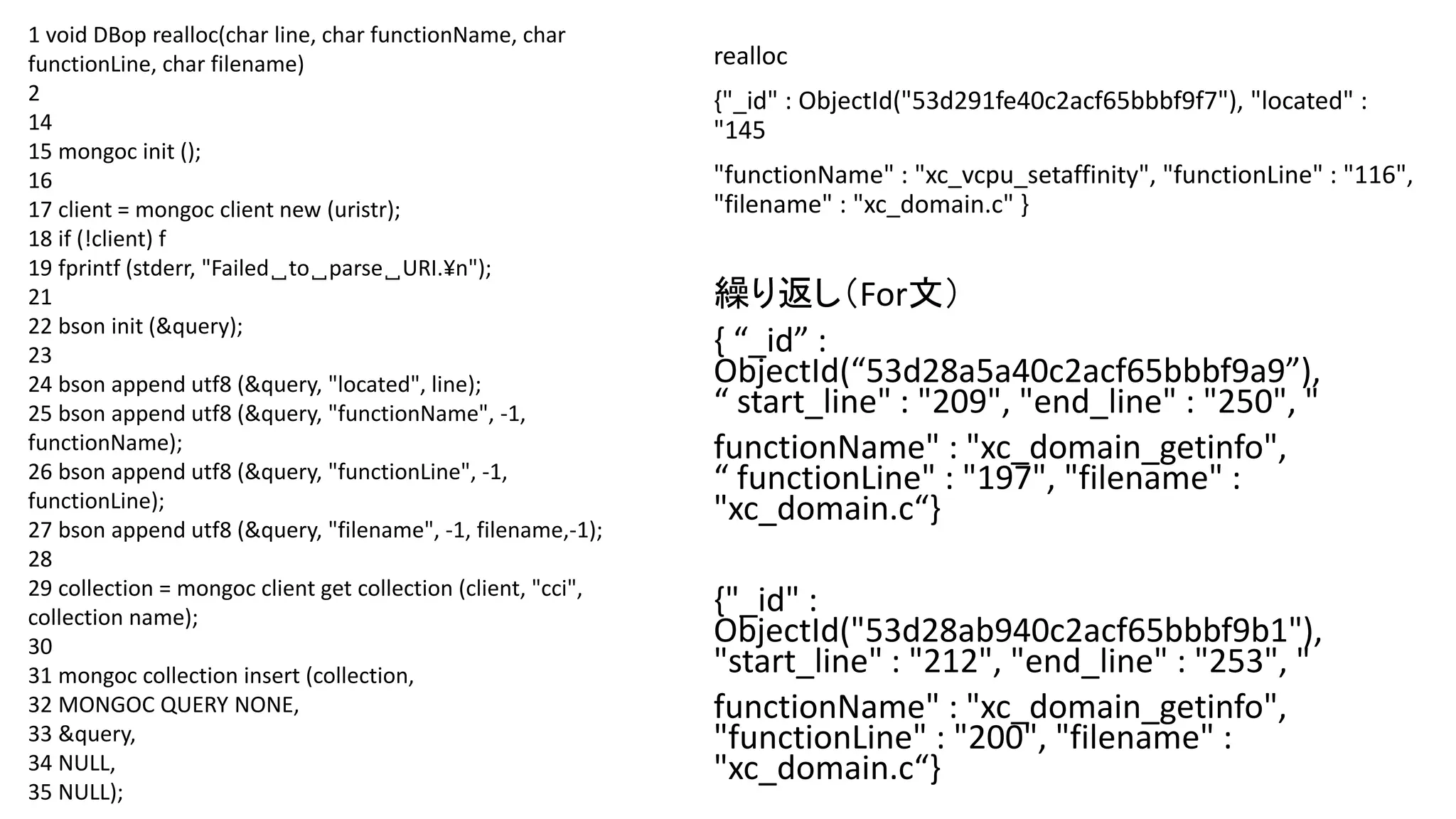

10. 繰り返し（For文）
{ “_id” :
ObjectId(“53d28a5a40c2acf65bbbf9a9”),
“ start_line" : "209", "end_line" : "250", "
functionName" : "xc_domain_getinfo",
“ functionLine" : "197", "filename" :
"xc_domain.c“}
{"_id" :
ObjectId("53d28ab940c2acf65bbbf9b1"),
"start_line" : "212", "end_line" : "253", "
functionName" : "xc_domain_getinfo",
"functionLine" : "200", "filename" :
"xc_domain.c“}
1 void DBop realloc(char line, char functionName, char
functionLine, char filename)
2
14
15 mongoc init ();
16
17 client = mongoc client new (uristr);
18 if (!client) f
19 fprintf (stderr, "Failed␣to␣parse␣URI.¥n");
21
22 bson init (&query);
23
24 bson append utf8 (&query, "located", line);
25 bson append utf8 (&query, "functionName", -1,
functionName);
26 bson append utf8 (&query, "functionLine", -1,
functionLine);
27 bson append utf8 (&query, "filename", -1, filename,-1);
28
29 collection = mongoc client get collection (client, "cci",
collection name);
30
31 mongoc collection insert (collection,
32 MONGOC QUERY NONE,
33 &query,
34 NULL,
35 NULL);
realloc
{"_id" : ObjectId("53d291fe40c2acf65bbbf9f7"), "located" :
"145
"functionName" : "xc_vcpu_setaffinity", "functionLine" : "116",
"filename" : "xc_domain.c" }

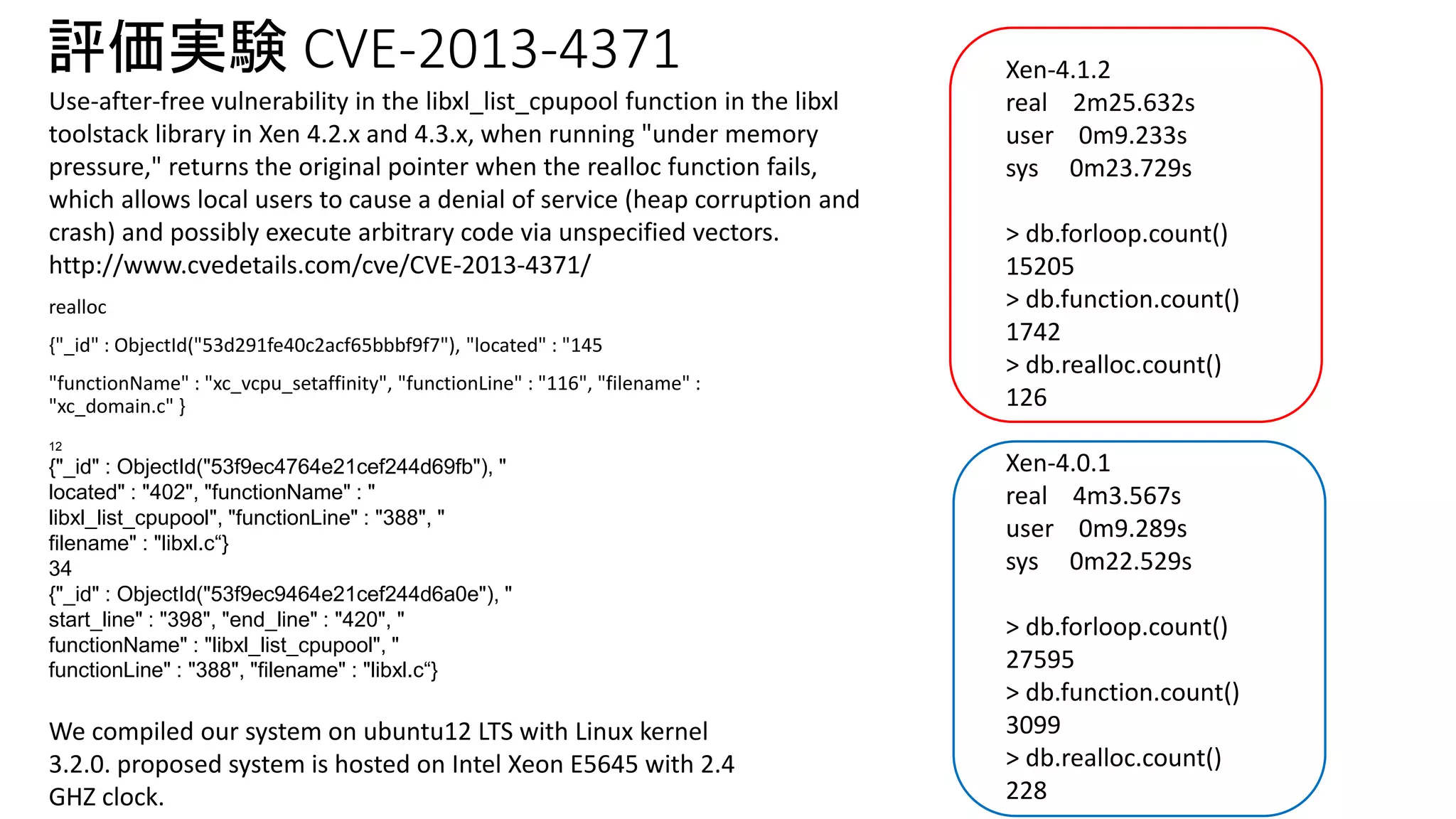

11. 評価実験CVE-2013-4371
realloc
{"_id" : ObjectId("53d291fe40c2acf65bbbf9f7"), "located" : "145
"functionName" : "xc_vcpu_setaffinity", "functionLine" : "116", "filename" :
"xc_domain.c" }
12
{"_id" : ObjectId("53f9ec4764e21cef244d69fb"), "
located" : "402", "functionName" : "
libxl_list_cpupool", "functionLine" : "388", "
filename" : "libxl.c“}
34
{"_id" : ObjectId("53f9ec9464e21cef244d6a0e"), "
start_line" : "398", "end_line" : "420", "
functionName" : "libxl_list_cpupool", "
functionLine" : "388", "filename" : "libxl.c“}
Xen-4.1.2
real 2m25.632s
user 0m9.233s
sys 0m23.729s
> db.forloop.count()
15205
> db.function.count()
1742
> db.realloc.count()
126
Xen-4.0.1
real 4m3.567s
user 0m9.289s
sys 0m22.529s
> db.forloop.count()
27595
> db.function.count()
3099
> db.realloc.count()
228
Use-after-free vulnerability in the libxl_list_cpupool function in the libxl
toolstack library in Xen 4.2.x and 4.3.x, when running "under memory
pressure," returns the original pointer when the realloc function fails,
which allows local users to cause a denial of service (heap corruption and
crash) and possibly execute arbitrary code via unspecified vectors.
http://www.cvedetails.com/cve/CVE-2013-4371/
We compiled our system on ubuntu12 LTS with Linux kernel
3.2.0. proposed system is hosted on Intel Xeon E5645 with 2.4
GHZ clock.

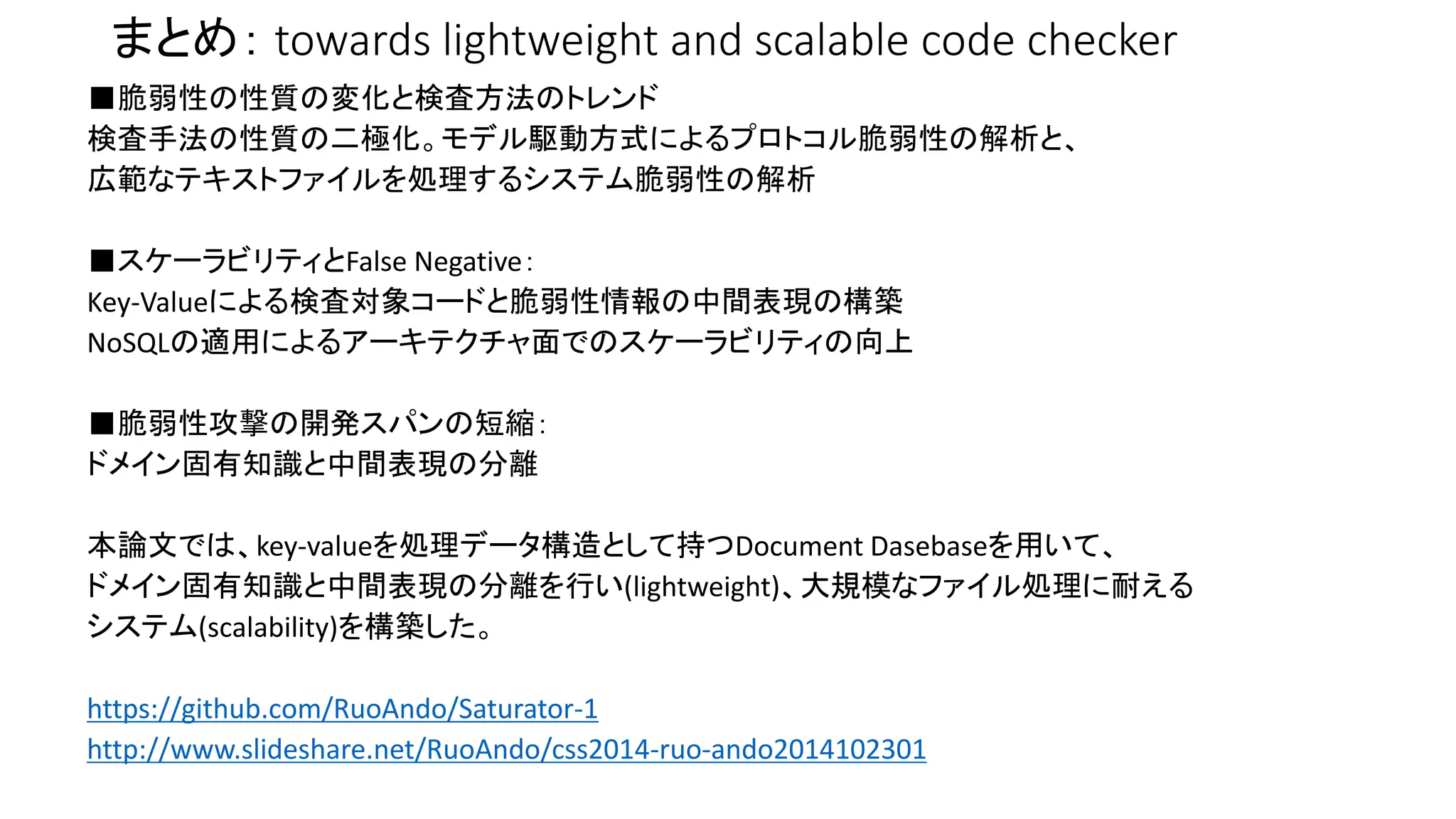

12. まとめ： towards lightweight and scalable code checker
■脆弱性の性質の変化と検査方法のトレンド
検査手法の性質の二極化。モデル駆動方式によるプロトコル脆弱性の解析と、
広範なテキストファイルを処理するシステム脆弱性の解析
■スケーラビリティとFalse Negative：
Key-Valueによる検査対象コードと脆弱性情報の中間表現の構築
NoSQLの適用によるアーキテクチャ面でのスケーラビリティの向上
■脆弱性攻撃の開発スパンの短縮：
ドメイン固有知識と中間表現の分離
本論文では、key-valueを処理データ構造として持つDocument Dasebaseを用いて、
ドメイン固有知識と中間表現の分離を行い(lightweight)、大規模なファイル処理に耐える
システム(scalability)を構築した。
https://github.com/RuoAndo/Saturator-1
http://www.slideshare.net/RuoAndo/css2014-ruo-ando2014102301
