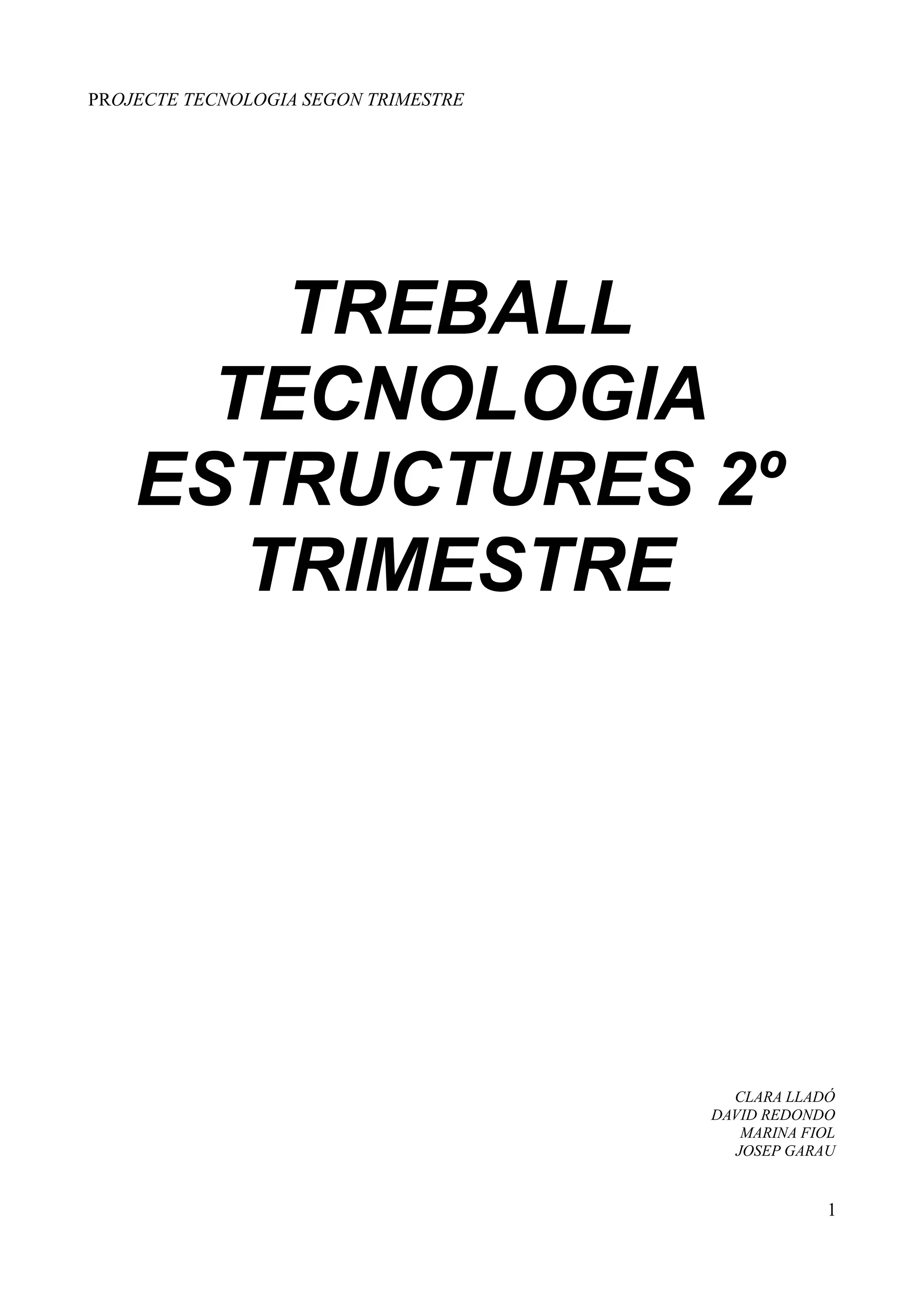

PROJECTE TECNOLOGIA SEGON TRIMESTRE




        TREBALL
      TECNOLOGIA
    ESTRUCTURES 2º
       TRIMESTRE




                                        CLARA LLADÓ
                                      DAVID REDONDO
                                         MARINA FIOL
                                        JOSEP GARAU


                                                   1
PROJECTE TECNOLOGIA SEGON TRIMESTRE

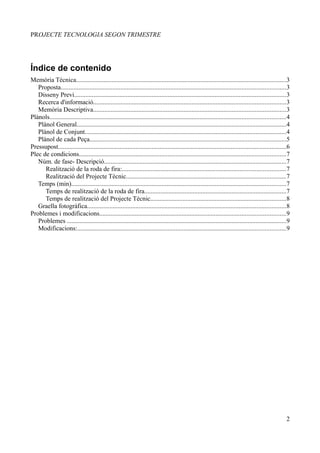

Índice de contenido
Memòria Tècnica..................................................................................................................................3
   Proposta...........................................................................................................................................3
   Disseny Previ...................................................................................................................................3
   Recerca d'informació.......................................................................................................................3
   Memòria Descriptiva.......................................................................................................................3
Plànols..................................................................................................................................................4
   Plànol General..................................................................................................................................4
   Plànol de Conjunt.............................................................................................................................4
   Plànol de cada Peça..........................................................................................................................5
Pressupost.............................................................................................................................................6
Plec de condicions................................................................................................................................7
   Núm. de fase- Descripció.................................................................................................................7
      Realització de la roda de fira:.....................................................................................................7
      Realització del Projecte Tècnic...................................................................................................7
   Temps (min).....................................................................................................................................7
      Temps de realització de la roda de fira........................................................................................7
      Temps de realització del Projecte Tècnic....................................................................................8
   Graella fotogràfica...........................................................................................................................8
Problemes i modificacions...................................................................................................................9
   Problemes ........................................................................................................................................9
   Modificacions:.................................................................................................................................9




                                                                                                                                                        2
PROJECTE TECNOLOGIA SEGON TRIMESTRE

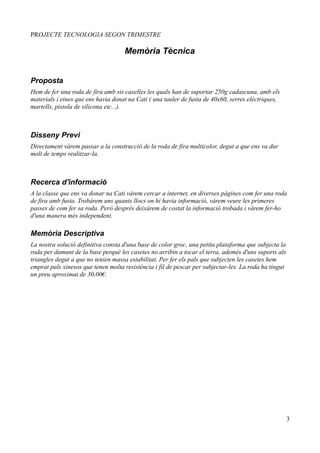

                                    Memòria Tècnica


Proposta
Hem de fer una roda de fira amb sis caselles les quals han de suportar 250g cadascuna, amb els
materials i eines que ens havia donat na Cati ( una tauler de fusta de 40x60, serres elèctriques,
martells, pistola de silicona etc...).



Disseny Previ
Directament vàrem passar a la construcció de la roda de fira multicolor, degut a que ens va dur
molt de temps realitzar-la.



Recerca d'informació
A la classe que ens va donar na Cati vàrem cercar a internet, en diverses pàgines com fer una roda
de fira amb fusta. Trobàrem uns quants llocs on hi havia informació, vàrem veure les primeres
passes de com fer sa roda. Però després deixàrem de costat la informació trobada i vàrem fer-ho
d'una manera més independent.

Memòria Descriptiva
La nostra solució definitiva consta d'una base de color groc, una petita plataforma que subjecta la
roda per damunt de la base perquè les casetes no arribin a tocar el terra, ademés d'uns suports als
triangles degut a que no tenien massa estabilitat. Per fer els pals que subjecten les casetes hem
emprat pals xinesos que tenen molta resistència i fil de pescar per subjectar-les. La roda ha tingut
un preu aproximat de 30,00€.




                                                                                                       3
PROJECTE TECNOLOGIA SEGON TRIMESTRE

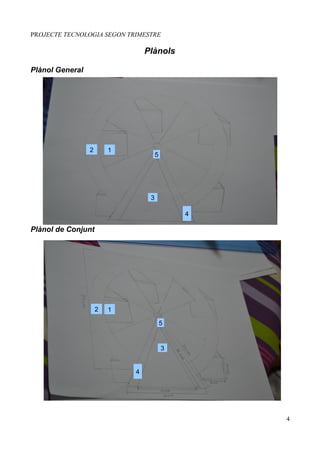

                                     Plànols

Plànol General




                 2       1
                                          5




                                      3

                                                  4

Plànol de Conjunt




                     2   1
                             1
                                              5


                                              3


                                 4




                                                      4
PROJECTE TECNOLOGIA SEGON TRIMESTRE




Plànol de cada Peça




1-Caixeta de fusta. 2- Roda. 3-Suport secundari. 4- Contrapes. 5. Eix central de fusta.


                                                                                          5
PROJECTE TECNOLOGIA SEGON TRIMESTRE

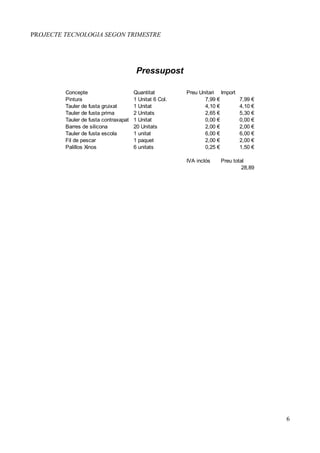

                                        Pressupost

         Concepte                      Quantitat         Preu Unitari Import
         Pintura                       1 Unitat 6 Col.          7,99 €         7,99 €
         Tauler de fusta gruixat       1 Unitat                 4,10 €         4,10 €
         Tauler de fusta prima         2 Unitats                2,65 €         5,30 €
         Tauler de fusta contraxapat   1 Unitat                 0,00 €         0,00 €
         Barres de silicona            20 Unitats               2,00 €         2,00 €
         Tauler de fusta escola        1 unitat                 6,00 €         6,00 €
         Fil de pescar                 1 paquet                 2,00 €         2,00 €
         Palillos Xinos                6 unitats                0,25 €         1,50 €

                                                         IVA inclós   Preu total
                                                                               28,89




                                                                                        6
PROJECTE TECNOLOGIA SEGON TRIMESTRE




                                  Plec de condicions

Núm. de fase- Descripció

Realització de la roda de fira:
  1. Marcar la circumferència i les altres peces del treball amb llapis a la fusta.-Clara Lladó i
     David Redondo.
  2. Tallar amb la serra elèctrica la cimcurferència i tallar amb el martell i l'arquet els triangles
     que formen la roda de fira.-Clara Lladó, David Redondo, Marina Fiol i Josep Garau
  3. Llimar les irregularitats de l'estrcutura.-Clara Lladó, David Redondo i Josep Garau
  4. Pintar l'estructura.-Clara Lladó, David Redondo i Marina Fiol
  5. Fer els suports i pintar-los.-Clara Lladó i David Redondo
  6. Marcar, tallar i unir les peces que formen les cabines de la roda; seguidament pintar-les.-
     Clara Lladó i David Redondo
  7. Taladrar amb broques de diferents tamanys les diferents parts de l'estructura.-David
     Redondo
  8. Amb fil de pescar, posar anses a les cabines perque puguin aguantar el pes.-Clara Lladó
  9. Una vegada que totes les estructures de la roda estan acabades, unir-les per crear la roda
     definitiva.-Clara Lladó i David Redondo
  10. Finalment colocar-hi la base i pintar-la.-Clara Lladó i David Redondo

Realització del Projecte Tècnic
  •    Memòria Tecnica: David Redondo
  •    Plànols: Marina Fiol
  •    Pressupost: Josep Garau
  •    Plec de condicions: Clara Lladó
  •    Problemes i Modificacions:Marina Fiol i David Redondo

Temps (min)

Temps de realització de la roda de fira
  1. 15 mim.
  2.   1 hora i 30 min.
  3. 45 min.


                                                                                                    7

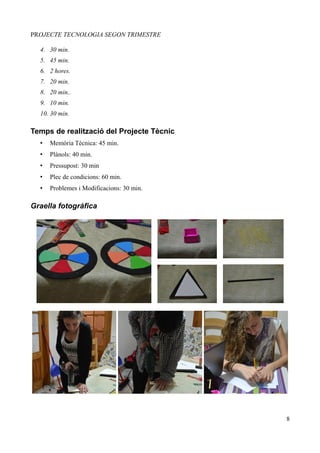

PROJECTE TECNOLOGIA SEGON TRIMESTRE

  4. 30 min.
  5. 45 min.
  6. 2 hores.
  7. 20 min.
  8. 20 min..
  9. 10 min.
  10. 30 min.

Temps de realització del Projecte Tècnic
  •   Memòria Tècnica: 45 min.
  •   Plànols: 40 min.
  •   Pressupost: 30 min
  •   Plec de condicions: 60 min.
  •   Problemes i Modificacions: 30 min.

Graella fotogràfica




                                           8
PROJECTE TECNOLOGIA SEGON TRIMESTRE

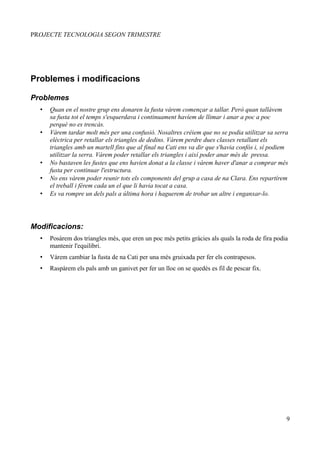

Problemes i modificacions

Problemes
  •   Quan en el nostre grup ens donaren la fusta vàrem començar a tallar. Però quan tallàvem
      sa fusta tot el temps s'esquerdava i continuament havíem de llimar i anar a poc a poc
      perquè no es trencàs.
  •   Vàrem tardar molt més per una confusió. Nosaltres créiem que no se podia utilitzar sa serra
      elèctrica per retallar els triangles de dedins. Vàrem perdre dues classes retallant els
      triangles amb un martell fins que al final na Cati ens va dir que s'havia confós i, sí podiem
      utilitzar la serra. Vàrem poder retallar els triangles i així poder anar més de pressa.
  •   No bastaven les fustes que ens havien donat a la classe i vàrem haver d'anar a comprar més
      fusta per continuar l'estructura.
  •   No ens vàrem poder reunir tots els components del grup a casa de na Clara. Ens repartírem
      el treball i férem cada un el que li havia tocat a casa.
  •   Es va rompre un dels pals a última hora i haguerem de trobar un altre i enganxar-lo.




Modificacions:
  •   Posàrem dos triangles més, que eren un poc més petits gràcies als quals la roda de fira podia
      mantenir l'equilibri.
  •   Vàrem cambiar la fusta de na Cati per una més gruixada per fer els contrapesos.
  •   Raspàrem els pals amb un ganivet per fer un lloc on se quedés es fil de pescar fix.




                                                                                                  9
