kyobashi.dex #2の資料です。(Android向け)

1. Coordinator Layout Behavior
kyobashi.dex #2

2. 自己紹介
釘宮 愼之介 / @kgmyshin
・ Androidエンジニア
・ Androidエンジニア

3. 今回お話すること
CoordinatorLayoutのBehaviorについて
本当はCoordinatorLayoutについて隅から隅まで話そうと思ったけど
時間がなさそうだったので、今回はBehaviorに焦点を当てます。

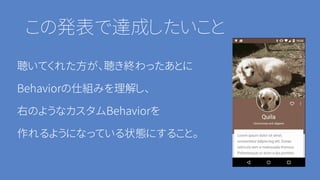

4. この発表で達成したいこと
聴いてくれた方が、聴き終わったあとに
Behaviorの仕組みを理解し、
右のようなカスタムBehaviorを
作れるようになっている状態にすること。

5. 目次
・ CoordinatorLayoutとは
・ Behaviorとは
・ Behaviorの仕組み
・ すでにあるBehaviorたち
・ カスタムBehaviorを作ってみる

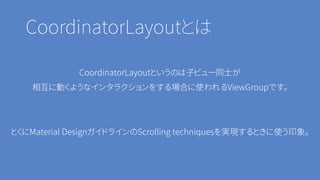

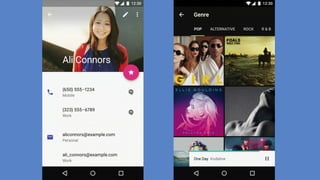

6. CoordinatorLayoutとは
CoordinatorLayoutというのは子ビュー同士が
相互に動くようなインタラクションをする場合に使われるViewGroupです。
とくにMaterial DesignガイドラインのScrolling techniquesを実現するときに使う印象。

8. Behaviorとは
CoordinatorLayoutの子ビューの動きのプラグインです。

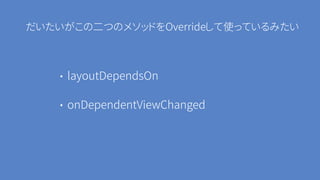

9. だいたいがこの二つのメソッドをOverrideして使っているみたい
• layoutDependsOn
• onDependentViewChanged

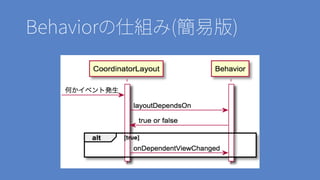

10. Behaviorの仕組み(簡易版)

11. これ以外にも
TouchEventやScrollのイベントが取れたりもする
・onNestedFling
・onNestedPreFling
・onNestedPreScroll
・onNestedScroll
・onTouchEvent
：

12. 実際のBehaviorを見てみましょう

13. FloatingActionButton.Behavior

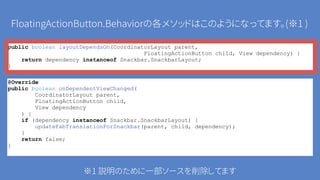

14. FloatingActionButton.Behaviorの各メソッドはこのようになってます。(※1 )
public boolean layoutDependsOn(CoordinatorLayout parent,
FloatingActionButton child, View dependency) {
return dependency instanceof Snackbar.SnackbarLayout;
}
@Override
public boolean onDependentViewChanged(
CoordinatorLayout parent,
FloatingActionButton child,
View dependency
) {
if (dependency instanceof Snackbar.SnackbarLayout) {
updateFabTranslationForSnackbar(parent, child, dependency);
}
return false;
}
※1 説明のために一部ソースを削除してます

15. FloatingActionButton.Behaviorの各メソッドはこのようになってます。(※1 )
public boolean layoutDependsOn(CoordinatorLayout parent,
FloatingActionButton child, View dependency) {
return dependency instanceof Snackbar.SnackbarLayout;
}
@Override
public boolean onDependentViewChanged(
CoordinatorLayout parent,
FloatingActionButton child,
View dependency
) {
if (dependency instanceof Snackbar.SnackbarLayout) {
updateFabTranslationForSnackbar(parent, child, dependency);
}
return false;
}
※1 説明のために一部ソースを削除してます

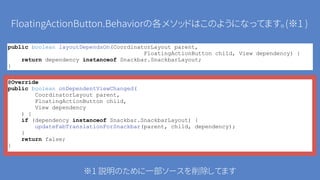

16. FloatingActionButton.Behaviorの各メソッドはこのようになってます。(※1 )
public boolean layoutDependsOn(CoordinatorLayout parent,
FloatingActionButton child, View dependency) {
return dependency instanceof Snackbar.SnackbarLayout;
}
@Override
public boolean onDependentViewChanged(
CoordinatorLayout parent,
FloatingActionButton child,
View dependency
) {
if (dependency instanceof Snackbar.SnackbarLayout) {
updateFabTranslationForSnackbar(parent, child, dependency);
}
return false;
}
※1 説明のために一部ソースを削除してます

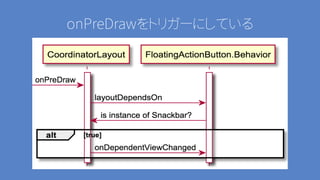

17. onPreDrawをトリガーにしている

18. AppBarLayout.ScrollingViewBehavior
@Override
public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) {
return dependency instanceof AppBarLayout;
}

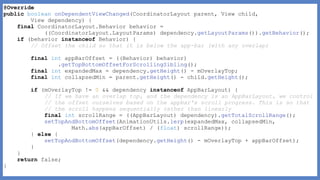

19. @Override
public boolean onDependentViewChanged(CoordinatorLayout parent, View child,
View dependency) {
final CoordinatorLayout.Behavior behavior =
((CoordinatorLayout.LayoutParams) dependency.getLayoutParams()).getBehavior();
if (behavior instanceof Behavior) {
// Offset the child so that it is below the app-bar (with any overlap)
final int appBarOffset = ((Behavior) behavior)
.getTopBottomOffsetForScrollingSibling();
final int expandedMax = dependency.getHeight() - mOverlayTop;
final int collapsedMin = parent.getHeight() - child.getHeight();
if (mOverlayTop != 0 && dependency instanceof AppBarLayout) {
// If we have an overlap top, and the dependency is an AppBarLayout, we control
// the offset ourselves based on the appbar's scroll progress. This is so that
// the scroll happens sequentially rather than linearly
final int scrollRange = ((AppBarLayout) dependency).getTotalScrollRange();
setTopAndBottomOffset(AnimationUtils.lerp(expandedMax, collapsedMin,
Math.abs(appBarOffset) / (float) scrollRange));
} else {
setTopAndBottomOffset(dependency.getHeight() - mOverlayTop + appBarOffset);
}
}
return false;
}

20. @Override
public boolean onDependentViewChanged(CoordinatorLayout parent, View child,
View dependency) {
final CoordinatorLayout.Behavior behavior =
((CoordinatorLayout.LayoutParams) dependency.getLayoutParams()).getBehavior();
if (behavior instanceof Behavior) {
// Offset the child so that it is below the app-bar (with any overlap)
final int appBarOffset = ((Behavior) behavior)
.getTopBottomOffsetForScrollingSibling();
final int expandedMax = dependency.getHeight() - mOverlayTop;
final int collapsedMin = parent.getHeight() - child.getHeight();
if (mOverlayTop != 0 && dependency instanceof AppBarLayout) {
// If we have an overlap top, and the dependency is an AppBarLayout, we control
// the offset ourselves based on the appbar's scroll progress. This is so that
// the scroll happens sequentially rather than linearly
final int scrollRange = ((AppBarLayout) dependency).getTotalScrollRange();
setTopAndBottomOffset(AnimationUtils.lerp(expandedMax, collapsedMin,
Math.abs(appBarOffset) / (float) scrollRange));
} else {
setTopAndBottomOffset(dependency.getHeight() - mOverlayTop + appBarOffset);
}
}
return false;
}

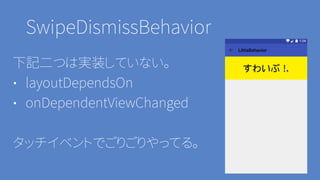

21. SwipeDismissBehavior
下記二つは実装していない。
• layoutDependsOn
• onDependentViewChanged
タッチイベントでごりごりやってる。

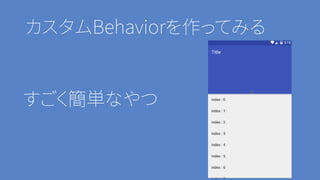

22. カスタムBehaviorを作ってみる
すごく簡単なやつ

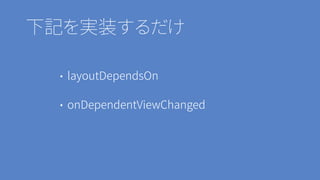

23. • layoutDependsOn
• onDependentViewChanged
下記を実装するだけ

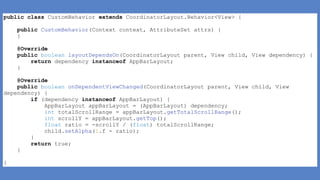

24. public class CustomBehavior extends CoordinatorLayout.Behavior<View> {
public CustomBehavior(Context context, AttributeSet attrs) {
}
@Override
public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) {
return dependency instanceof AppBarLayout;
}
@Override
public boolean onDependentViewChanged(CoordinatorLayout parent, View child, View
dependency) {
if (dependency instanceof AppBarLayout) {
AppBarLayout appBarLayout = (AppBarLayout) dependency;
int totalScrollRange = appBarLayout.getTotalScrollRange();
int scrollY = appBarLayout.getTop();
float ratio = -scrollY / (float) totalScrollRange;
child.setAlpha(1.f - ratio);
}
return true;
}
}

25. public class CustomBehavior extends CoordinatorLayout.Behavior<View> {
public CustomBehavior(Context context, AttributeSet attrs) {
}
@Override
public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) {
return dependency instanceof AppBarLayout;
}
@Override
public boolean onDependentViewChanged(CoordinatorLayout parent, View child, View
dependency) {
if (dependency instanceof AppBarLayout) {
AppBarLayout appBarLayout = (AppBarLayout) dependency;
int totalScrollRange = appBarLayout.getTotalScrollRange();
int scrollY = appBarLayout.getTop();
float ratio = -scrollY / (float) totalScrollRange;
child.setAlpha(1.f - ratio);
}
return true;
}
}

26. public class CustomBehavior extends CoordinatorLayout.Behavior<View> {
public CustomBehavior(Context context, AttributeSet attrs) {
}
@Override
public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) {
return dependency instanceof AppBarLayout;
}
@Override
public boolean onDependentViewChanged(CoordinatorLayout parent, View child, View
dependency) {
if (dependency instanceof AppBarLayout) {
AppBarLayout appBarLayout = (AppBarLayout) dependency;
int totalScrollRange = appBarLayout.getTotalScrollRange();
int scrollY = appBarLayout.getTop();
float ratio = -scrollY / (float) totalScrollRange;
child.setAlpha(1.f - ratio);
}
return true;
}
}

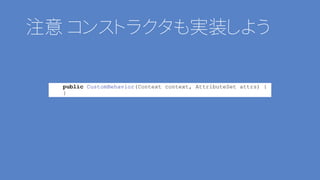

27. 注意 コンストラクタも実装しよう
public CustomBehavior(Context context, AttributeSet attrs) {
}

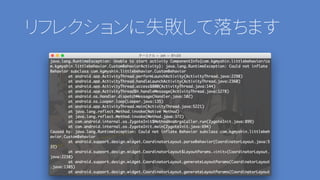

29. リフレクションに失敗して落ちます

30. まとめ
・ Behaviorを使うと他の子ビューに依存した動きを定義しやすくなります。
・ 使う場合は大抵 layoutDependsOn とonDependentViewChanged を
Overrideすればなんとかなります。

31. 宣伝
・ shinobu.apkってのやります！
http://shinobu-apk.connpass.com/event/24921/
shinobu.apkとは
「Shinobu Okanoと愉快な仲間たちが繰り広げるファンタジーな勉強会」
です。

32. ご静聴ありがとうございました。
