concrete joints اتصالات بتنی

1. ‫الرحی‬‫الرحمن‬‫هللا‬ ‫بسم‬‫م‬

2. ‫اسکلتها‬ ‫اتصاالت‬‫ی‬
‫فلزی‬‫وبتونی‬‫وچوبی‬

3. ‫بتن‬ ‫اسکلتهای‬ ‫اتصاالت‬‫ی‬

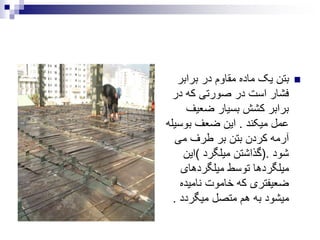

5. ‫برابر‬ ‫در‬ ‫مقاوم‬ ‫ماده‬ ‫یک‬ ‫بتن‬
‫در‬ ‫که‬ ‫صورتی‬ ‫در‬ ‫است‬ ‫فشار‬
‫ضعیف‬ ‫بسیار‬ ‫کشش‬ ‫برابر‬
‫میکند‬ ‫عمل‬.‫بوس‬ ‫ضعف‬ ‫این‬‫یله‬
‫می‬ ‫طرف‬ ‫بر‬ ‫بتن‬ ‫کردن‬ ‫آرمه‬
‫شود‬(.‫میلگرد‬ ‫گذاشتن‬)‫این‬
‫میلگردهای‬ ‫توسط‬ ‫میلگردها‬
‫نامیده‬ ‫خاموت‬ ‫که‬ ‫ضعیفتری‬
‫میگردد‬ ‫متصل‬ ‫هم‬ ‫به‬ ‫میشود‬.

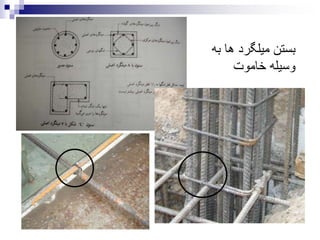

6. ‫به‬ ‫ها‬ ‫میلگرد‬ ‫بستن‬
‫خاموت‬ ‫وسیله‬

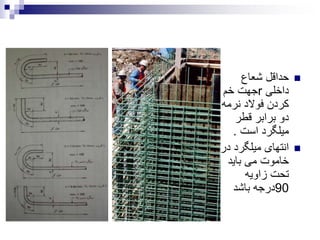

7. ‫شعاع‬ ‫حداقل‬
‫داخلی‬r‫خم‬ ‫جهت‬
‫نرمه‬ ‫فوالد‬ ‫کردن‬
‫قطر‬ ‫برابر‬ ‫دو‬
‫است‬ ‫میلگرد‬.
‫د‬ ‫میلگرد‬ ‫انتهای‬‫ر‬
‫باید‬ ‫می‬ ‫خاموت‬
‫زاویه‬ ‫تحت‬
90‫باشد‬ ‫درجه‬

8. ‫میلگردها‬ ‫بستن‬ ‫مختلف‬ ‫اشکال‬

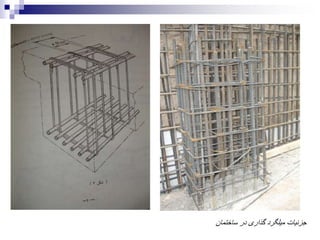

10. ‫ساختمان‬ ‫در‬ ‫گذاری‬ ‫میلگرد‬ ‫جزئیات‬

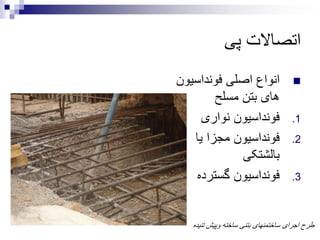

11. ‫پی‬ ‫اتصاالت‬
‫فونداسیون‬ ‫اصلی‬ ‫انواع‬
‫مسلح‬ ‫بتن‬ ‫های‬
.1‫نواری‬ ‫فونداسیون‬
.2‫یا‬ ‫مجزا‬ ‫فونداسیون‬
‫بالشتکی‬
.3‫گسترده‬ ‫فونداسیون‬
‫تنیده‬ ‫وپیش‬ ‫ساخته‬ ‫بتنی‬ ‫ساختمنهای‬ ‫اجرای‬ ‫طرح‬

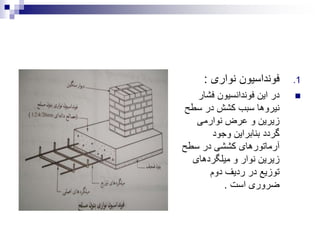

12. .1‫نواری‬ ‫فونداسیون‬:
‫فشار‬ ‫فوندانسیون‬ ‫این‬ ‫در‬
‫سطح‬ ‫در‬ ‫کشش‬ ‫سبب‬ ‫نیروها‬
‫نوارمی‬ ‫عرض‬ ‫و‬ ‫زیرین‬
‫وجود‬ ‫بنابراین‬ ‫گردد‬
‫سطح‬ ‫در‬ ‫کششی‬ ‫آرماتورهای‬
‫میلگردهای‬ ‫و‬ ‫نوار‬ ‫زیرین‬
‫دوم‬ ‫ردیف‬ ‫در‬ ‫توزیع‬
‫است‬ ‫ضروری‬.

13. .1‫بالشتکی‬ ‫یا‬ ‫مجزا‬ ‫فونداسیون‬:
‫تحمل‬ ‫برای‬ ‫فوندانسیون‬ ‫نوع‬ ‫این‬
‫وجود‬ ‫بنابراین‬ ‫ستونها‬ ‫بارهای‬
‫جهت‬ ‫دو‬ ‫هر‬ ‫در‬ ‫اصلی‬ ‫میلگردهای‬
‫است‬ ‫ضروری‬.

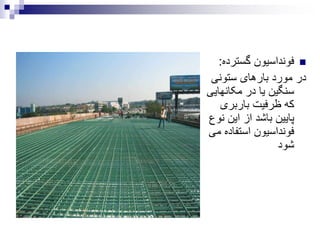

14. ‫گسترد‬ ‫فونداسیون‬‫ه‬:
‫ستونی‬ ‫بارهای‬ ‫مورد‬ ‫در‬
‫مکانها‬ ‫در‬ ‫یا‬ ‫سنگین‬‫یی‬
‫باربری‬ ‫ظرفیت‬ ‫که‬
‫ن‬ ‫این‬ ‫از‬ ‫باشد‬ ‫پایین‬‫وع‬
‫استفاده‬ ‫فونداسیون‬‫می‬
‫شود‬

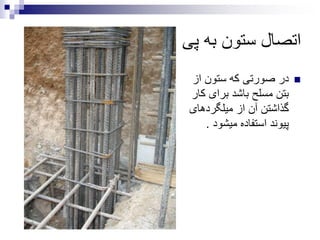

15. ‫پی‬ ‫به‬ ‫ستون‬ ‫اتصال‬
‫از‬ ‫ستون‬ ‫که‬ ‫صورتی‬ ‫در‬
‫ک‬ ‫برای‬ ‫باشد‬ ‫مسلح‬ ‫بتن‬‫ار‬
‫میلگردهای‬ ‫از‬ ‫آن‬ ‫گذاشتن‬
‫میشود‬ ‫استفاده‬ ‫پیوند‬.

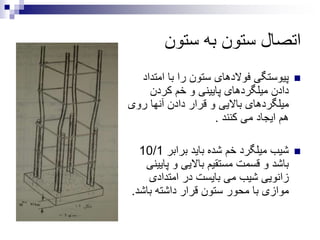

16. ‫ستون‬ ‫به‬ ‫ستون‬ ‫اتصال‬
‫امت‬ ‫با‬ ‫را‬ ‫ستون‬ ‫فوالدهای‬ ‫پیوستگی‬‫داد‬
‫کردن‬ ‫خم‬ ‫و‬ ‫پایینی‬ ‫میلگردهای‬ ‫دادن‬
‫روی‬ ‫آنها‬ ‫دادن‬ ‫قرار‬ ‫و‬ ‫باالیی‬ ‫میلگردهای‬
‫کنند‬ ‫می‬ ‫ایجاد‬ ‫هم‬.
‫برابر‬ ‫باید‬ ‫شده‬ ‫خم‬ ‫میلگرد‬ ‫شیب‬10/1
‫پای‬ ‫و‬ ‫باالیی‬ ‫مستقیم‬ ‫قسمت‬ ‫و‬ ‫باشد‬‫ینی‬
‫امتدادی‬ ‫در‬ ‫بایست‬ ‫می‬ ‫شیب‬ ‫زانویی‬
‫باش‬ ‫داشته‬ ‫قرار‬ ‫ستون‬ ‫محور‬ ‫با‬ ‫موازی‬‫د‬.

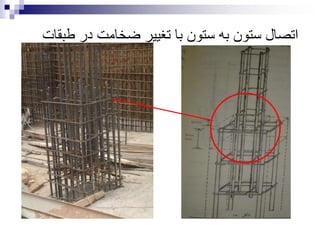

17. ‫طب‬ ‫در‬ ‫ضخامت‬ ‫تغییر‬ ‫با‬ ‫ستون‬ ‫به‬ ‫ستون‬ ‫اتصال‬‫قات‬

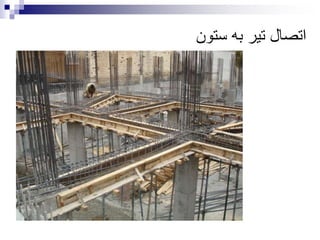

18. ‫ستون‬ ‫به‬ ‫تیر‬ ‫اتصال‬

19. •‫یک‬ ‫به‬ ‫نسبت‬ ‫وستون‬ ‫تیر‬ ‫مختلف‬ ‫حالتهای‬‫دیگر‬
.1‫اس‬ ‫تر‬ ‫عریض‬ ‫تیر‬ ‫از‬ ‫ستون‬‫ت‬.
.2‫اس‬ ‫تر‬ ‫عریض‬ ‫ستون‬ ‫از‬ ‫تیر‬‫ت‬.
.3‫هستند‬ ‫عرض‬ ‫هم‬ ‫ستون‬ ‫و‬ ‫تیر‬.

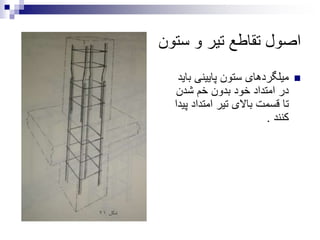

21. ‫ستون‬ ‫و‬ ‫تیر‬ ‫تقاطع‬ ‫اصول‬
‫ب‬ ‫پایینی‬ ‫ستون‬ ‫میلگردهای‬‫اید‬
‫شدن‬ ‫خم‬ ‫بدون‬ ‫خود‬ ‫امتداد‬ ‫در‬
‫پ‬ ‫امتداد‬ ‫تیر‬ ‫باالی‬ ‫قسمت‬ ‫تا‬‫یدا‬
‫کنند‬.

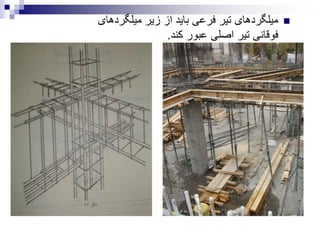

22. ‫میلگردهای‬ ‫زیر‬ ‫از‬ ‫باید‬ ‫فرعی‬ ‫تیر‬ ‫میلگردهای‬
‫کند‬ ‫عبور‬ ‫اصلی‬ ‫تیر‬ ‫فوقانی‬.

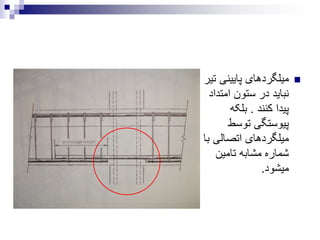

23. ‫ت‬ ‫پایینی‬ ‫میلگردهای‬‫یر‬
‫امتدا‬ ‫ستون‬ ‫در‬ ‫نباید‬‫د‬
‫کنند‬ ‫پیدا‬.‫بلکه‬
‫توسط‬ ‫پیوستگی‬
‫ب‬ ‫اتصالی‬ ‫میلگردهای‬‫ا‬
‫تامین‬ ‫مشابه‬ ‫شماره‬
‫میشود‬.

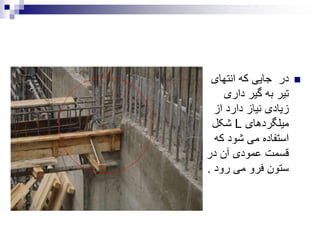

24. ‫انتهای‬ ‫که‬ ‫جایی‬ ‫در‬
‫داری‬ ‫گیر‬ ‫به‬ ‫تیر‬
‫از‬ ‫دارد‬ ‫نیاز‬ ‫زیادی‬
‫میلگردهای‬L‫شکل‬
‫که‬ ‫شود‬ ‫می‬ ‫استفاده‬
‫در‬ ‫آن‬ ‫عمودی‬ ‫قسمت‬
‫رود‬ ‫می‬ ‫فرو‬ ‫ستون‬.

25. ‫تنید‬ ‫پیش‬ ‫بتن‬‫ه‬

26.  ‫بولت‬ ‫وسیله‬ ‫به‬ ‫اتصال‬
1
2
3

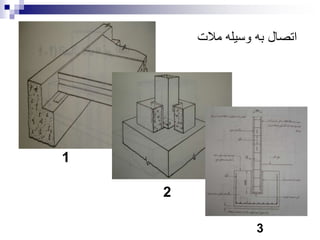

27. ‫مالت‬ ‫وسیله‬ ‫به‬ ‫اتصال‬
1
2
3

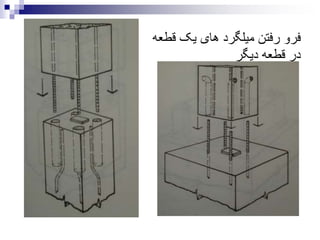

29. ‫قطعه‬ ‫یک‬ ‫های‬ ‫میلگرد‬ ‫رفتن‬ ‫فرو‬
‫دیگر‬ ‫قطعه‬ ‫در‬

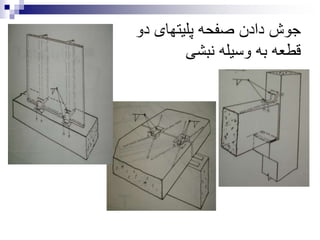

30. ‫دو‬ ‫پلیتهای‬ ‫صفحه‬ ‫دادن‬ ‫جوش‬
‫نبشی‬ ‫وسیله‬ ‫به‬ ‫قطعه‬

31. ‫تنیده‬ ‫وپیش‬ ‫ساخته‬ ‫بتنی‬ ‫ساختمانهای‬ ‫اجرای‬ ‫طرح‬

33. •‫بتونی‬ ‫های‬ ‫دال‬ ‫قالب‬
‫فلزی‬ ‫های‬ ‫قالب‬
‫چوبی‬ ‫ی‬ ‫نگهدارنده‬

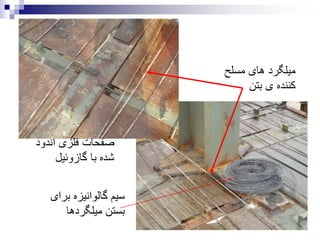

34. ‫مسلح‬ ‫های‬ ‫میلگرد‬
‫بتن‬ ‫ی‬ ‫کننده‬
‫ب‬ ‫گالوانیزه‬ ‫سیم‬‫رای‬
‫میلگردها‬ ‫بستن‬
‫اندود‬ ‫فلزی‬ ‫صفحات‬
‫گازوئیل‬ ‫با‬ ‫شده‬

35. •‫گیر‬ ‫برش‬

36. ‫اجع‬‫ر‬‫م‬:
‫طرح‬‫ساخته‬‫بتنی‬ ‫ساختمانهای‬‫ای‬‫ر‬‫اج‬
‫تنیده‬‫وپیش‬
‫ی‬‫نظر‬ ‫شاه‬ ‫ضا‬‫ر‬ ‫محمد‬‫دکتر‬.‫شهاب‬ ‫قاسم‬ ‫محمد‬‫مهندس‬
‫جزئیات‬‫های‬ ‫ه‬‫ز‬‫سا‬ ‫در‬‫ی‬‫گذار‬‫میلگرد‬
‫مسلح‬‫بتونی‬
‫ترجمه‬‫شریف‬‫صنعتی‬‫دانشگاهی‬ ‫جهاد‬ ‫ه‬‫ز‬‫سا‬ ‫گروه‬
‫جلد‬ ‫ساختمان‬‫تکنولوژی‬1‫و‬2
‫چادلی‬ ‫ی‬‫ر‬

37. ‫کارگاه‬‫ساختمانی‬ ‫های‬
‫ی‬‫وفلز‬ ‫بتونی‬
‫سایت‬‫اینترنتی‬ ‫های‬
‫جزئیات‬‫ساختمان‬ ‫ای‬‫ر‬‫اج‬
‫سوداگر‬‫حسین‬‫مهندس‬
‫دیتیلهای‬‫ساختمانی‬
‫ی‬‫کبار‬‫سیاوش‬
