1. IBM Security intelligence
by zSecure
Luigi Perrone
IBM SWG – Security Systems
Security & Audit enterprise zSystem
Security Intelligence Solution
luigi_perrone@it.ibm.com
it.linkedin.com/in/luigiperrone

2. 2 IBM Security
2

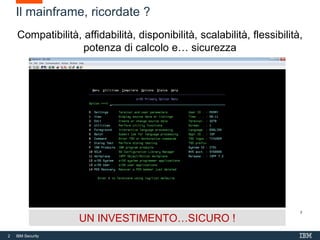

Il mainframe, ricordate ?
Compatibilità, affidabilità, disponibilità, scalabilità, flessibilità,
potenza di calcolo e… sicurezza
UN INVESTIMENTO…SICURO !

3. 3 IBM Security
3
Qual è la realtà quotidiana ?
In quante attività ed operazioni quotidiane di business e non, viene coinvolto il
mainframe ?

4. 4 IBM Security
4

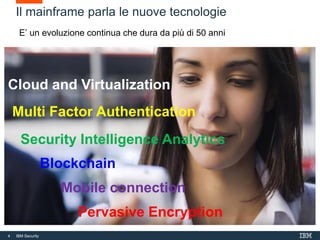

Il mainframe parla le nuove tecnologie
Cloud and Virtualization
Multi Factor Authentication
Blockchain
Mobile connection
Pervasive Encryption
Security Intelligence Analytics
E’ un evoluzione continua che dura da più di 50 anni

5. 5 IBM Security
5
I vantaggi innegabili della piattaforma mainframe
Abbiamo veramente considerato tutti i reali vantaggi della piattaforma Z ?
…anche nel moderno ambiente IT dei nostri giorni?

6. 6 IBM Security
6
Dove risiedono milioni di dati sensibili ?
Ci ricordiamo, ogni tanto, dove vengono conservati i nostri «cari» dati ?
…ecco spiegato perché non si può trascurare la sicurezza del mainframe !
%
of enterprise data is
housed on the mainframe
80
%
of all active code
runs on the mainframe74
Le moderne tecnologie hanno eliminato la
“mainframe isolation”, quindi la protezione e
salvaguardia del dato non può più essere
“superficiale”

7. 7 IBM Security
Approcci differenti, ma sempre con metodi tradizionali
« …sul mainframe tutto è più controllato »
« il mainframe è un sistema di back-end messo
al riparo da attacchi »
« gestisco tutto con RACF, difficile violare gli accessi… »
« la sicurezza si realizza sul perimetro di
rete… »
« …la tecnologia presente sul mainframe è più sicura »
Nonostante tutte queste funzionalità si continua ad avere un tipo di approccio
tradizionale alle tematiche di sicurezza sul mainframe trascurando aspetti nuovi
che non andrebbero sottovalutati

8. 8 IBM Security
8
Gestire e controllare la sicurezza con efficienza
E’ importante avere un’infrastruttura di sicurezza efficace ed efficiente
Gestione
Controllo
Automazione
Allarmistica
Investigazione
Integrazione
Protezione

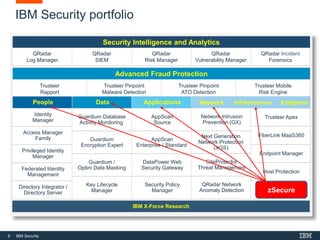

9. 9 IBM Security
Advanced Fraud Protection
Trusteer
Rapport
Trusteer Pinpoint
Malware Detection
Trusteer Pinpoint
ATO Detection
Trusteer Mobile
Risk Engine
Trusteer Apex
FiberLink MaaS360
Endpoint Manager
Host Protection
Security Intelligence and Analytics
QRadar
Log Manager
QRadar
SIEM
QRadar
Risk Manager
QRadar
Vulnerability Manager
QRadar Incident
Forensics
IBM X-Force Research
People
Identity
Manager
Access Manager
Family
Privileged Identity
Manager
Federated Identity
Management
Directory Integrator /
Directory Server
Data
Guardium Database
Activity Monitoring
Guardium
Encryption Expert
Guardium /
Optim Data Masking
Key Lifecycle
Manager
Applications
AppScan
Source
AppScan
Enterprise / Standard
DataPower Web
Security Gateway
Security Policy
Manager
Network Infrastructure Endpoint
Network Intrusion
Prevention (GX)
Next Generation
Network Protection
(XGS)
SiteProtector
Threat Management
QRadar Network
Anomaly Detection
IBM Security portfolio
zSecure

10. 10 IBM Security
Enterprise Identity & Access
Management
Enterprise Security Monitoring &
Audit Reporting
Audit & Analysis
Analizza eventi di sicurezza ed identifica
eventuali esposizioni e/o vulnerabilità
Monitoring Real-Time
Individua tentativi di
alterazione delle policy e dei
parametri di sicurezza
Policy Enforcement
Mantiene l’infrastruttura di
sicurezza in linea con le regole
di compliance
Administration Mgmt.
Gestione semplificata ed
automatica di RACF
Administration Mgmt.
Interfaccia grafica web per
l’amministrazione di RACF
Administration Mgmt
Amministra il RACF mediante
transazioni applicative CICS
(sia da web che da 3270)
QRadar IFIM IDS IDI ISIM-IGAAppscan Guardium
Administration & Audit Mgmt.
Gestione Sicurezza e controllo per RACF
su ambienti zVM
SIEM Adapter
Colleziona, struttura ed invia dati
SMF e di sicurezza al SIEM
QRadar

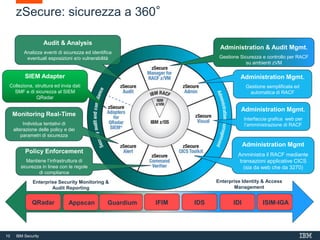

zSecure: sicurezza a 360°

11. 11 IBM Security

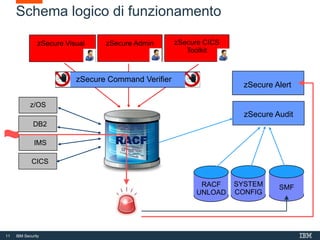

Schema logico di funzionamento
RACF
z/OS
IMS
CICS
DB2
zSecure Audit
zSecure Alert
SMFSYSTEM
CONFIG
RACF
UNLOAD
zSecure Command Verifier
zSecure AdminzSecure Visual zSecure CICS
Toolkit

12. 12 IBM Security

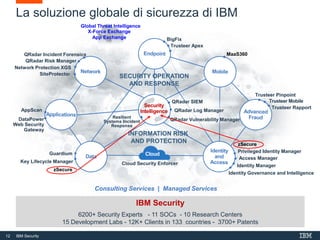

La soluzione globale di sicurezza di IBM
IBM Security
6200+ Security Experts - 11 SOCs - 10 Research Centers
15 Development Labs - 12K+ Clients in 133 countries - 3700+ Patents
Consulting Services | Managed Services
QRadar Risk Manager
QRadar Incident Forensics
SiteProtector
Network Protection XGS
Key Lifecycle Manager
Guardium
zSecure
BigFix
Trusteer Apex
MaaS360
Trusteer Mobile
Trusteer Rapport
Trusteer Pinpoint
Resilient
Systems Incident
Response
Identity Manager
Access Manager
Identity Governance and Intelligence
Privileged Identity Manager
DataPower
Web Security
Gateway
AppScan
Security
Intelligence
Cloud
Cloud Security Enforcer
QRadar SIEM
QRadar Vulnerability Manager
QRadar Log Manager
Global Threat Intelligence
X-Force Exchange
App Exchange
zSecure
SECURITY OPERATION
AND RESPONSE
INFORMATION RISK
AND PROTECTION

13. 13 IBM Security
Security Intelligence anche per il Mainframe
IBM fornisce una soluzione di Security Intelligence, che include un sistema
SIEM, basata su tecnologia Qradar ed in grado di gestire facilmente gli eventi
generati in ambienti mainframe
zSecureEvent sources from z Systems
RACF CA ACF2 CA Top Secretz/OS CICS DB2
Extensive
Data Sources
Deep
Intelligence
Accurate
and Actionable
+ =
IDENTIFICATION
• Data collection,
storage, and analysis
• Real-time correlation
and threat intelligence
• Automatic asset, service and
user discovery and profiling
• Activity baselining and
anomaly detection
Prioritized
incidents
Embedded
Intelligence
REMEDIATION
• Incident forensics
• Around-the-clock
management, monitoring
and protection
• Incident response
EXTENSIVE
DATA SOURCES
Servers and
mainframes
Data activity
Application
activity
Guardium
• DB2
• IMS
• VSAM
zSecure
• z/OS
• RACF
• ACF2, TSS
• CICS
AppScan
• Web Apps
• Mobile Apps
• Web Services
• Desktop Apps
QRadar Advisor
Powered by Watson

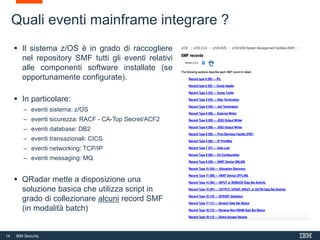

14. 14 IBM Security
 Il sistema z/OS è in grado di raccogliere
nel repository SMF tutti gli eventi relativi
alle componenti software installate (se
opportunamente configurate).
 In particolare:
– eventi sistema: z/OS
– eventi sicurezza: RACF - CA-Top Secret/ACF2
– eventi database: DB2
– eventi transazionali: CICS
– eventi networking: TCP/IP
– eventi messaging: MQ
 QRadar mette a disposizione una
soluzione basica che utilizza script in
grado di collezionare alcuni record SMF
(in modalità batch)
Quali eventi mainframe integrare ?

15. 15 IBM Security

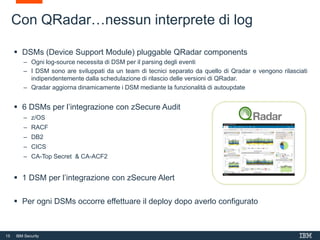

 DSMs (Device Support Module) pluggable QRadar components
– Ogni log-source necessita di DSM per il parsing degli eventi
– I DSM sono are sviluppati da un team di tecnici separato da quello di Qradar e vengono rilasciati
indipendentemente dalla schedulazione di rilascio delle versioni di QRadar.
– Qradar aggiorna dinamicamente i DSM mediante la funzionalità di autoupdate
 6 DSMs per l’integrazione con zSecure Audit
– z/OS
– RACF
– DB2
– CICS
– CA-Top Secret & CA-ACF2
 1 DSM per l’integrazione con zSecure Alert
 Per ogni DSMs occorre effettuare il deploy dopo averlo configurato
Con QRadar…nessun interprete di log

16. 16 IBM Security
zSecure è la soluzione che realizza un’integrazione completa per l’infrastruttura
SIEM di QRadar.
zSecure Audit
zSecure Audit & QRadar: integrazione nativa

17. 17 IBM Security
zSecure-QRadar: access violation (x risorsa)

18. 18 IBM Security
zAudit report & concerns
78+ Audit Reports (All selection)

19. 19 IBM Security

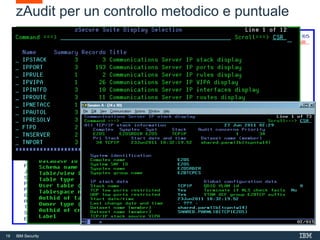

zAudit per un controllo metodico e puntuale

20. 20 IBM Security

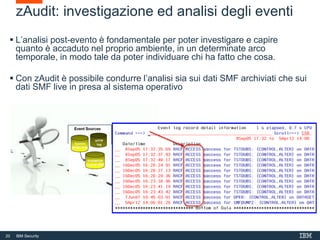

zAudit: investigazione ed analisi degli eventi
 L’analisi post-evento è fondamentale per poter investigare e capire
quanto è accaduto nel proprio ambiente, in un determinate arco
temporale, in modo tale da poter individuare chi ha fatto che cosa.
 Con zAudit è possibile condurre l’analisi sia sui dati SMF archiviati che sui
dati SMF live in presa al sistema operativo

21. 21 IBM Security

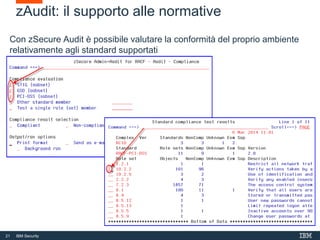

zAudit: il supporto alle normative
Con zSecure Audit è possibile valutare la conformità del proprio ambiente
relativamente agli standard supportati

22. 22 IBM Security
 Con zAlert si realizza la modalità di raccolta degli eventi in tempo reale, di
gradimento al team di controllo della sicurezza che opera con infrastrutture
SIEM.
 Grazie a questa integrazione è possibile controllare dal SIEM tutto ciò che
accade, in termini di sicurezza, anche sul mainframe
SMF
zSecure Alert
Syslog
Protocol
zSecure Alert & QRadar: integrazione nativa

23. 23 IBM Security

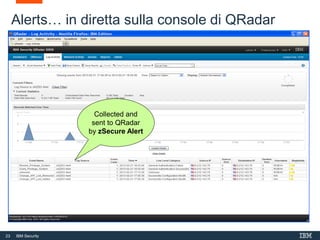

Alerts… in diretta sulla console di QRadar
Collected and
sent to QRadar
by zSecure Alert

24. 24 IBM Security

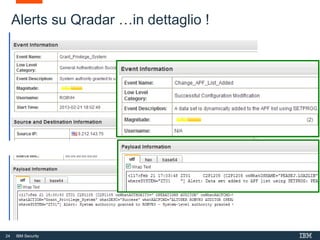

Alerts su Qradar …in dettaglio !

25. 25 IBM Security

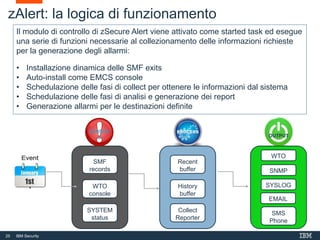

zAlert: la logica di funzionamento
SMF
records
WTO
console
SYSTEM
status
SENSOR
S
Recent
buffer
History
buffer
Collect
Reporter
Il modulo di controllo di zSecure Alert viene attivato come started task ed esegue
una serie di funzioni necessarie al collezionamento delle informazioni richieste
per la generazione degli allarmi:
• Installazione dinamica delle SMF exits
• Auto-install come EMCS console
• Schedulazione delle fasi di collect per ottenere le informazioni dal sistema
• Schedulazione delle fasi di analisi e generazione dei report
• Generazione allarmi per le destinazioni definite
OUTPUT
SNMP
WTO
SYSLOG
EMAIL
SMS
Phone

26. 26 IBM Security

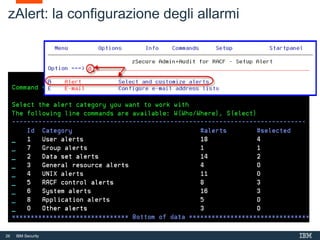

zAlert: la configurazione degli allarmi

27. 27 IBM Security

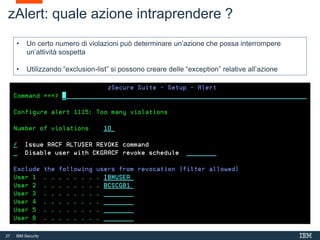

zAlert: quale azione intraprendere ?
• Un certo numero di violazioni può determinare un’azione che possa interrompere
un’attività sospetta
• Utilizzando “exclusion-list” si possono creare delle “exception” relative all’azione

28. 28 IBM Security

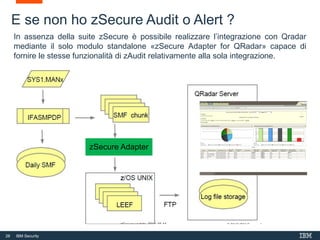

In assenza della suite zSecure è possibile realizzare l’integrazione con Qradar
mediante il solo modulo standalone «zSecure Adapter for QRadar» capace di
fornire le stesse funzionalità di zAudit relativamente alla sola integrazione.
zSecure Adapter
E se non ho zSecure Audit o Alert ?

29. 29 IBM Security

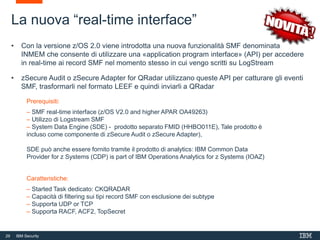

La nuova “real-time interface”
• Con la versione z/OS 2.0 viene introdotta una nuova funzionalità SMF denominata
INMEM che consente di utilizzare una «application program interface» (API) per accedere
in real-time ai record SMF nel momento stesso in cui vengo scritti su LogStream
• zSecure Audit o zSecure Adapter for QRadar utilizzano queste API per catturare gli eventi
SMF, trasformarli nel formato LEEF e quindi inviarli a QRadar
Prerequisiti:
– SMF real-time interface (z/OS V2.0 and higher APAR OA49263)
– Utilizzo di Logstream SMF
– System Data Engine (SDE) - prodotto separato FMID (HHBO011E), Tale prodotto è
incluso come componente di zSecure Audit o zSecure Adapter),
SDE può anche essere fornito tramite il prodotto di analytics: IBM Common Data
Provider for z Systems (CDP) is part of IBM Operations Analytics for z Systems (IOAZ)
Caratteristiche:
– Started Task dedicato: CKQRADAR
– Capacità di filtering sui tipi record SMF con esclusione dei subtype
– Supporta UDP or TCP
– Supporta RACF, ACF2, TopSecret

30. 30 IBM Security
QRadar real-time interface: come funziona ?
LEEF
LEEF
CKQRADAR
zSecure
Interface Module
LEEF
SMF RAW DATA
IBM Common Data Provider for z Systems
SMF RAW DATA

31. 31 IBM Security
zSecure Alert - RFC 3164 format sent over syslog protocol
<117>Mar 27 13:43:42 JB0 C2P1105 [C2P1105 onWhatAUTHORITY=" SPECIAL OPERATIONS" onWhat
RACFCMD-USER="JSMITH" onWhatRACFCMD-
NAME="PHIL PETERS " whatACTION="Grant_Privilege_System" whatDESC="Success" whatRACFC
MD="ALTUSER JSMITH OPERATIONS SPECIAL" whoUSERID="PPETERS" whoNAME="PHIL" whatJOB
NAME="PPETERS" whereSYSTEM="JB0"] Alert: System authority granted to JSMITH - System-
level authority granted to user
zSecure Audit - LEEF format sent over syslog protocol
LEEF:1.0|IBM|RACF|2.2.1|80 2.1|devTimeFormat=yyyy-MM-dd'T'HH:mm:ss.SSSZ devTime=2017-03-
29T02:00:54.050-
0400 usrName=PPETERS name=PHIL usrPriv=special operations auditor grpspec grpoper superuser
usrGroups=SYS1 ICTXname= ICTXreg= job=JB0 24 Mar 2017 03:51:12.33 QMQ3MSTR intent=UP
DATE allow=NONE class=MXQUEUE prof=QMQ3.SYSTEM.COMMAND.** res=QMQ3.SYSTEM.CO
MMAND.REPLY.MODEL vol= dsn= sens= own= box= terminal= poe= logstr= auth=Normal
desc=Violation reason=Resource appl= sum=RACF ACCESS violation for PPETERS: (UPDATE,NO
NE) on MXQUEUE QMQ3.SYSTEM.COMMAND.REPLY.MODEL cmd=
Formati payload: un confronto

32. 32 IBM Security

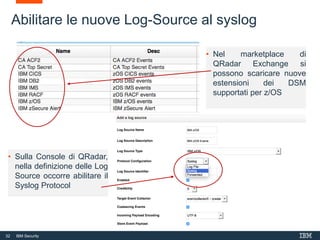

• Sulla Console di QRadar,
nella definizione delle Log
Source occorre abilitare il
Syslog Protocol
Abilitare le nuove Log-Source al syslog
• Nel marketplace di
QRadar Exchange si
possono scaricare nuove
estensioni dei DSM
supportati per z/OS

33. 33 IBM Security
Dashboard
Widgets which present
visual/graphical
representations of saved
search results.
Report
Templates for scheduled or
On demand reports which are
built upon saved event or flow
searches.
Saved Searches
Search criteria.
Custom Rules
Tests that are run against
events and/or flow. ‘Fire’ Can
trigger action(offense, new
event, email notice, data
collection, etc.)
Custom Property
Defines a property to be
extracted or derived from an
inbound event or flow.
Regex or Calculation.
Reference Data
Container definition for holding
reference data that can be
used by searches and rules.
Custom Action
Custom response for a rule
when ‘fired’.
Application
Enhancement/extension to
QRadar that can provide new
tabs, API methods, dashboard
items, context menus, config
pages, etc
Log Source Extension
A parsing logic definition used to
synthesize a custom DSM for an
event source for which there is no
existing DSM.
Custom QIDMap
Supplement out-of-the-box
QIDMap QRadar provides, in
order to include QIDMap
entries for events not formally
supported by QRadar.
Historical Correlation
Combination of saved search
and set of rules that allow a
user to test rules by re-running
a set of historical events
"offline"
Custom Function
SQL-like function that can be
used in an Advanced search to
enhance or manipulate data

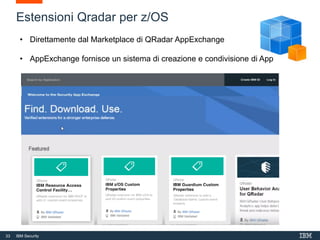

Estensioni Qradar per z/OS
• Direttamente dal Marketplace di QRadar AppExchange
• AppExchange fornisce un sistema di creazione e condivisione di App

34. 34 IBM Security

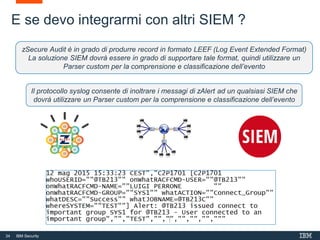

E se devo integrarmi con altri SIEM ?
Il protocollo syslog consente di inoltrare i messagi di zAlert ad un qualsiasi SIEM che
dovrà utilizzare un Parser custom per la comprensione e classificazione dell’evento
zSecure Audit è in grado di produrre record in formato LEEF (Log Event Extended Format)
La soluzione SIEM dovrà essere in grado di supportare tale format, quindi utilizzare un
Parser custom per la comprensione e classificazione dell’evento

35. THANK YOU
ibm.com/security
securityintelligence.com
xforce.ibmcloud.com
@ibmsecurity
youtube/user/ibmsecuritysolutions
FOLLOW US ON:
© Copyright IBM Corporation 2016. All rights reserved. The information contained in these materials is provided for informational purposes only, and is provided AS IS without warranty of any kind,
express or implied. Any statement of direction represents IBM's current intent, is subject to change or withdrawal, and represent only goals and objectives. IBM, the IBM logo, and other IBM products
and services are trademarks of the International Business Machines Corporation, in the United States, other countries or both. Other company, product, or service names may be trademarks or service
marks of others.
Statement of Good Security Practices: IT system security involves protecting systems and information through prevention, detection and response to improper access from within and outside your
enterprise. Improper access can result in information being altered, destroyed, misappropriated or misused or can result in damage to or misuse of your systems, including for use in attacks on others.
No IT system or product should be considered completely secure and no single product, service or security measure can be completely effective in preventing improper use or access. IBM systems,
products and services are designed to be part of a lawful, comprehensive security approach, which will necessarily involve additional operational procedures, and may require other systems, products
or services to be most effective. IBM does not warrant that any systems, products or services are immune from, or will make your enterprise immune from, the malicious or illegal conduct of any party.
Domande ?
