(続) はじめてのCloud Foundry
- 1.

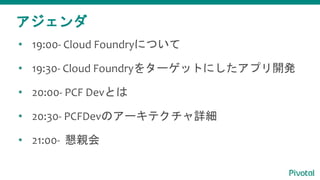

- 2. • 19:00- CloudFoundryについて • 19:30- Cloud Foundryをターゲットにしたアプリ開発 • 20:00- PCF Devとは • 20:30- PCFDevのアーキテクチャ詳細 • 21:00- 懇親会 アジェンダ
- 3.

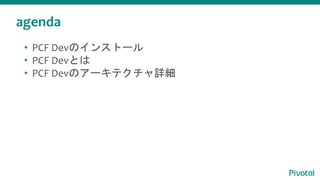

- 4. agenda • PCF Devのインストール •PCF Devとは • PCF Devのアーキテクチャ詳細
- 5. agenda • PCF Devのインストール •PCF Devとは • PCF Devのアーキテクチャ詳細

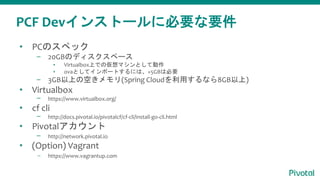

- 6. PCF Devインストールに必要な要件 • PCのスペック –20GBのディスクスペース ▪ Virtualbox上での仮想マシンとして動作 ▪ ovaとしてインポートするには、+5GBは必要 – 3GB以上の空きメモリ(Spring Cloudを利用するなら8GB以上) • Virtualbox – https://www.virtualbox.org/ • cf cli – http://docs.pivotal.io/pivotalcf/cf-cli/install-go-cli.html • Pivotalアカウント – http://network.pivotal.io • (Option) Vagrant – https://www.vagrantup.com
- 7. cf devプラグインの用意 1. network.pivotal.ioから上記バージョンの実行ファイルをダウンロード PCFDev -> Releases -> 最新版を選択(下記では、v0.23.0*のOS Xを想定) 2. ダウンロードされたファイルを解凍して実行 a. unzip pcfdev-v0.23.0+PCF1.9.0-osx.zip b. ./pcfdev-v0.23.0+PCF1.9.0-osx 以下の出力が出たら完了 Plugin successfully installed. Current version: 0.23.0. For more info run: cf dev help 3. インストールの実施 a. 次のスライド ※ 2017/1/27にv0.24.0が出ました！

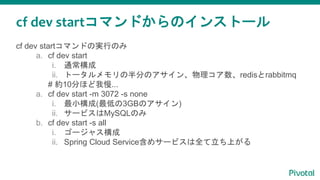

- 8. cf dev startコマンドからのインストール cfdev startコマンドの実行のみ a. cf dev start i. 通常構成 ii. トータルメモリの半分のアサイン、物理コア数、redisとrabbitmq # 約10分ほど我慢... a. cf dev start -m 3072 -s none i. 最小構成(最低の3GBのアサイン) ii. サービスはMySQLのみ b. cf dev start -s all i. ゴージャス構成 ii. Spring Cloud Service含めサービスは全て立ち上がる

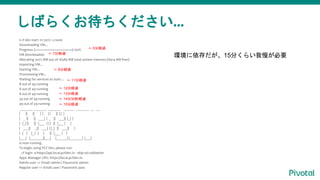

- 9. しばらくお待ちください... $ cf devstart -m 3072 -s none Downloading VM... Progress: |====================>| 100% VM downloaded. Allocating 3072 MB out of 16384 MB total system memory (6414 MB free). Importing VM… Starting VM... Provisioning VM... Waiting for services to start… 8 out of 49 running 8 out of 49 running 8 out of 49 running 34 out of 49 running 49 out of 49 running _______ _______ _______ ______ _______ __ __ | || || | | | | || | | | | _ || || ___| | _ || ___|| |_| | | |_| || || |___ | | | || |___ | | | ___|| _|| ___| | |_| || ___|| | | | | |_ | | | || |___ | | |___| |_______||___| |______| |_______| |___| is now running. To begin using PCF Dev, please run: cf login -a https://api.local.pcfdev.io --skip-ssl-validation Apps Manager URL: https://local.pcfdev.io Admin user => Email: admin / Password: admin Regular user => Email: user / Password: pass <- 5分経過 <- 7分経過 <- 8分経過 <- 11分経過 <- 12分経過 <- 13分経過 <- 14分30秒経過 <- 15分経過 環境に依存だが、15分くらい我慢が必要

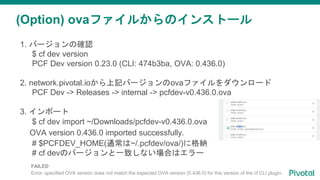

- 10. (Option) ovaファイルからのインストール 1. バージョンの確認 $cf dev version PCF Dev version 0.23.0 (CLI: 474b3ba, OVA: 0.436.0) 2. network.pivotal.ioから上記バージョンのovaファイルをダウンロード PCF Dev -> Releases -> internal -> pcfdev-v0.436.0.ova 3. インポート $ cf dev import ~/Downloads/pcfdev-v0.436.0.ova OVA version 0.436.0 imported successfully. # $PCFDEV_HOME(通常は~/.pcfdev/ova/)に格納 # cf devのバージョンと一致しない場合はエラー FAILED Error: specified OVA version does not match the expected OVA version (0.436.0) for this version of the cf CLI plugin.

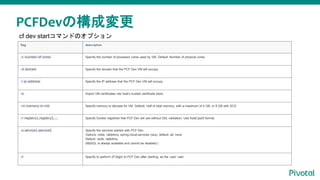

- 11. PCFDevの構成変更 cf dev startコマンドにて構成変更flagdescription -c number-of-cores Specify the number of processor cores used by VM. Default: Number of physical cores. -d domain Specify the domain that the PCF Dev VM will occupy. -i ip-address Specify the IP address that the PCF Dev VM will occupy. -k Import VM certificates into host’s trusted certificate store. -m memory-in-mb Specify memory to allocate for VM. Default: Half of total memory, with a maximum of 4 GB, or 8 GB with SCS. -r registry1,registry2,... Specify Docker registries that PCF Dev will use without SSL validation. Use host:port format. -s service1,service2 Specify the services started with PCF Dev. Options: redis, rabbitmq, spring-cloud-services (scs), default, all, none Default: redis, rabbitmq (MySQL is always available and cannot be disabled.) -t Specify to perform cf login to PCF Dev after starting, as the ‘user’ user. cf dev startコマンドのオプション

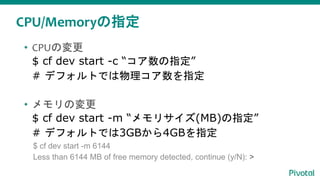

- 12. CPU/Memoryの指定 • CPUの変更 $ cfdev start -c “コア数の指定” # デフォルトでは物理コア数を指定 • メモリの変更 $ cf dev start -m “メモリサイズ(MB)の指定” # デフォルトでは3GBから4GBを指定 $ cf dev start -m 6144 Less than 6144 MB of free memory detected, continue (y/N): >

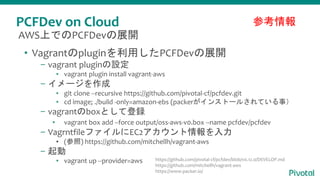

- 13. PCFDev on Cloud •Vagrantのpluginを利用したPCFDevの展開 – vagrant pluginの設定 ▪ vagrant plugin install vagrant-aws – イメージを作成 ▪ git clone --recursive https://github.com/pivotal-cf/pcfdev.git ▪ cd image; ./build -only=amazon-ebs (packerがインストールされている事） – vagrantのboxとして登録 ▪ vagrant box add --force output/oss-aws-v0.box --name pcfdev/pcfdev – VagrntfileファイルにEC2アカウント情報を入力 ▪ (参照) https://github.com/mitchellh/vagrant-aws – 起動 ▪ vagrant up --provider=aws 参考情報 AWS上でのPCFDevの展開 https://github.com/pivotal-cf/pcfdev/blob/v0.12.0/DEVELOP.md https://github.com/mitchellh/vagrant-aws https://www.packer.io/
- 14.

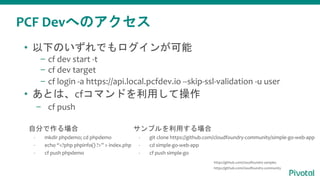

- 15. PCF Devへのアクセス • 以下のいずれでもログインが可能 –cf dev start -t – cf dev target – cf login -a https://api.local.pcfdev.io --skip-ssl-validation -u user • あとは、cfコマンドを利用して操作 – cf push 自分で作る場合 - mkdir phpdemo; cd phpdemo - echo “<?php phpinfo() ?>” > index.php - cf push phpdemo サンプルを利用する場合 - git clone https://github.com/cloudfoundry-community/simple-go-web-app - cd simple-go-web-app - cf push simple-go https://github.com/cloudfoundry-samples https://github.com/cloudfoundry-community

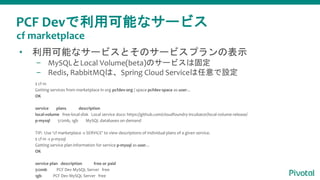

- 16. PCF Devで利用可能なサービス • 利用可能なサービスとそのサービスプランの表示 –MySQLとLocal Volume(beta)のサービスは固定 – Redis, RabbitMQは、Spring Cloud Serviceは任意で設定 $ cf m Getting services from marketplace in org pcfdev-org / space pcfdev-space as user... OK service plans description local-volume free-local-disk Local service docs: https://github.com/cloudfoundry-incubator/local-volume-release/ p-mysql 512mb, 1gb MySQL databases on demand TIP: Use 'cf marketplace -s SERVICE' to view descriptions of individual plans of a given service. $ cf m -s p-mysql Getting service plan information for service p-mysql as user... OK service plan description free or paid 512mb PCF Dev MySQL Server free 1gb PCF Dev MySQL Server free cf marketplace

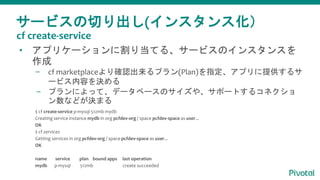

- 17. サービスの切り出し(インスタンス化） • アプリケーションに割り当てる、サービスのインスタンスを 作成 – cfmarketplaceより確認出来るプラン(Plan)を指定、アプリに提供するサ ービス内容を決める – プランによって、データベースのサイズや、サポートするコネクショ ン数などが決まる $ cf create-service p-mysql 512mb mydb Creating service instance mydb in org pcfdev-org / space pcfdev-space as user... OK $ cf services Getting services in org pcfdev-org / space pcfdev-space as user... OK name service plan bound apps last operation mydb p-mysql 512mb create succeeded cf create-service

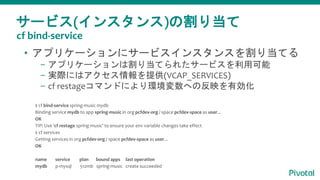

- 18. サービス(インスタンス)の割り当て • アプリケーションにサービスインスタンスを割り当てる – アプリケーションは割り当てられたサービスを利用可能 –実際にはアクセス情報を提供(VCAP_SERVICES) – cf restageコマンドにより環境変数への反映を有効化 $ cf bind-service spring-music mydb Binding service mydb to app spring-music in org pcfdev-org / space pcfdev-space as user... OK TIP: Use 'cf restage spring-music' to ensure your env variable changes take effect $ cf services Getting services in org pcfdev-org / space pcfdev-space as user... OK name service plan bound apps last operation mydb p-mysql 512mb spring-music create succeeded cf bind-service

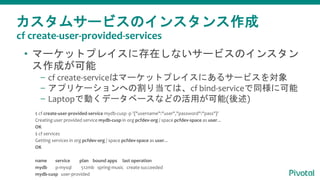

- 19. カスタムサービスのインスタンス作成 • マーケットプレイスに存在しないサービスのインスタン ス作成が可能 – cfcreate-serviceはマーケットプレイスにあるサービスを対象 – アプリケーションへの割り当ては、cf bind-serviceで同様に可能 – Laptopで動くデータベースなどの活用が可能(後述) $ cf create-user-provided-service mydb-cusp -p '{"username":"user","password":"pass"}' Creating user provided service mydb-cusp in org pcfdev-org / space pcfdev-space as user... OK $ cf services Getting services in org pcfdev-org / space pcfdev-space as user... OK name service plan bound apps last operation mydb p-mysql 512mb spring-music create succeeded mydb-cusp user-provided cf create-user-provided-services

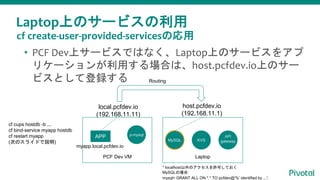

- 20. Laptop上のサービスの利用 • PCF Dev上サービスではなく、Laptop上のサービスをアプ リケーションが利用する場合は、host.pcfdev.io上のサー ビスとして登録する local.pcfdev.io (192.168.11.11) host.pcfdev.io (192.168.11.1) PCFDev VM Laptop MySQL API gatewayKVS APP myapp.local.pcfdev.io cf cups hostdb -b ... cf bind-service myapp hostdb cf restart myapp (次のスライドで説明) p-mysql Routing cf create-user-provided-servicesの応用 * localhost以外のアクセスを許可しておく MySQLの場合: mysql> GRANT ALL ON *.* TO pcfdev@'%' identified by ...';

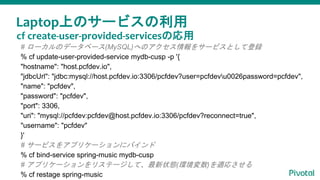

- 21. Laptop上のサービスの利用 # ローカルのデータベース(MySQL)へのアクセス情報をサービスとして登録 % cfupdate-user-provided-service mydb-cusp -p '{ "hostname": "host.pcfdev.io", "jdbcUrl": "jdbc:mysql://host.pcfdev.io:3306/pcfdev?user=pcfdevu0026password=pcfdev", "name": "pcfdev", "password": "pcfdev", "port": 3306, "uri": "mysql://pcfdev:pcfdev@host.pcfdev.io:3306/pcfdev?reconnect=true", "username": "pcfdev" }' # サービスをアプリケーションにバインド % cf bind-service spring-music mydb-cusp # アプリケーションをリステージして、最新状態(環境変数)を適応させる % cf restage spring-music cf create-user-provided-servicesの応用
- 22.
- 23.
- 24.

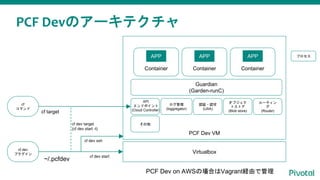

- 25. PCF Dev VM ログ管理 (loggregator) API エンドポイント (CloudController) PCF Devのアーキテクチャ Virtualbox Container APP Container APP Container APP Guardian (Garden-runC) 認証・認可 (UAA) オブジェク トストア (Blob store) ルーティン グ (Router) cf dev プラグイン cf コマンド ~/.pcfdev cf target cf dev target (cf dev start -t) cf dev ssh PCF Dev on AWSの場合はVagrant経由で管理 その他 プロセス cf dev start

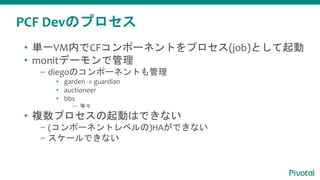

- 26. PCF Devのプロセス • 単一VM内でCFコンポーネントをプロセス(job)として起動 •monitデーモンで管理 – diegoのコンポーネントも管理 ▪ garden -> guardian ▪ auctioneer ▪ bbs — 等々 • 複数プロセスの起動はできない – (コンポーネントレベルの)HAができない – スケールできない

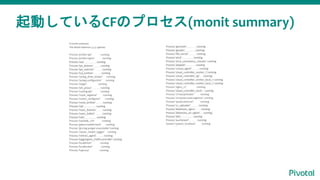

- 27. 起動しているCFのプロセス(monit summary) Process 'gorouter'running Process 'garden' running Process 'file_server' running Process 'etcd' running Process 'etcd_consistency_checker' running Process 'doppler' running Process 'consul_agent' running Process 'cloud_controller_worker_1' running Process 'cloud_controller_ng' running Process 'cloud_controller_worker_local_1' running Process 'cloud_controller_worker_local_2' running Process 'nginx_cc' running Process 'cloud_controller_clock' running Process 'cf-mysql-broker' running Process 'cf-mysql-route-registrar' running Process 'quota-enforcer' running Process 'cc_uploader' running Process 'blobstore_nginx' running Process 'blobstore_url_signer' running Process 'bbs' running Process 'auctioneer' running System 'system_localhost' running # monit summary The Monit daemon 5.2.5 uptime: Process 'pcfdev-api' running Process 'pcfdev-nginx' running Process 'uaa' running Process 'tps_listener' running Process 'tps_watcher' running Process 'tcp_emitter' running Process 'syslog_drain_binder' running Process 'syslog-configurator' running Process 'stager' running Process 'ssh_proxy' running Process 'routing-api' running Process 'route_registrar' running Process 'router_configurer' running Process 'route_emitter' running Process 'rep' running Process 'nsync_listener' running Process 'nsync_bulker' running Process 'nats' running Process 'mariadb_ctrl' running Process 'galera-healthcheck' running Process 'gra-log-purger-executable' running Process 'cluster_health_logger' running Process 'metron_agent' running Process 'loggregator_trafficcontroller' running Process 'localdriver' running Process 'localbroker' running Process 'haproxy' running
- 28.

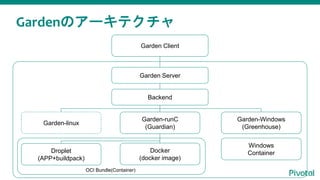

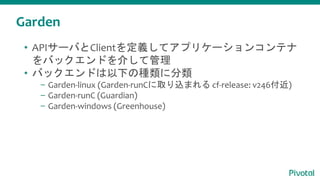

- 29. Garden • APIサーバとClientを定義してアプリケーションコンテナ をバックエンドを介して管理 • バックエンドは以下の種類に分類 –Garden-linux (Garden-runCに取り込まれる cf-release: v246付近) – Garden-runC (Guardian) – Garden-windows (Greenhouse)
- 30.

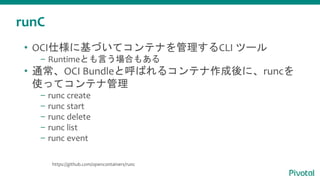

- 31. runC • OCI仕様に基づいてコンテナを管理するCLI ツール –Runtimeとも言う場合もある • 通常、OCI Bundleと呼ばれるコンテナ作成後に、runcを 使ってコンテナ管理 – runc create – runc start – runc delete – runc list – runc event https://github.com/opencontainers/runc

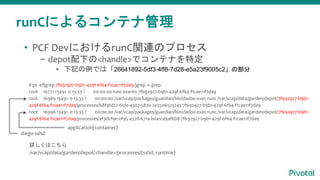

- 32. runCによるコンテナ管理 # ps -ef|grep7f692927-b9b1-429f-6f64-f1cae11f7da9 |grep -v grep root 16771 13491 0 13:33 ? 00:00:00 runc events 7f692927-b9b1-429f-6f64-f1cae11f7da9 root 16989 13491 0 13:33 ? 00:00:00 /var/vcap/packages/guardian/bin/dadoo exec runc /var/vcap/data/garden/depot/7f692927-b9b1- 429f-6f64-f1cae11f7da9/processes/68f9fd72-65fe-4307-5870-2e3506573245 7f692927-b9b1-429f-6f64-f1cae11f7da9 root 16996 13491 0 13:33 ? 00:00:00 /var/vcap/packages/guardian/bin/dadoo exec runc /var/vcap/data/garden/depot/7f692927-b9b1- 429f-6f64-f1cae11f7da9/processes/af3dcf9e-0f95-4528-671a-b0a1cd3af6b8 7f692927-b9b1-429f-6f64-f1cae11f7da9 • PCF DevにおけるrunC関連のプロセス – depot配下の<handle>でコンテナを特定 ▪ 下記の例では「26641892-5df3-4ff8-7d28-e5a23f9005c2」の部分 詳しくはこちら /var/vcap/data/garden/depot/<handle>/processes/(sshd, runtime) diego-sshd application(container)
- 33. Gurdian • シングルホストのOCI*コンテナマネージャー – Garden-linuxの新しいバージョンとして開発 –小さいフットプリントで、自由度の高いrunC Wrapperとしてマ ルチテナントに対応させることが当初の目的 – Garden Backendとして機能(runcをバックエンドとしてコンテナ を実行) • Garden-runC – GuardianのBOSH release https://containereyes.wordpress.com/2016/02/17/an-update-on-guardian-an-oci-based-runtime-for-cloud-foundry/ http://www.slideshare.net/PhilEstes/devoxx-2016-a-developers-guide-to-oci-and-runc *OCI(Open Container Initiative)

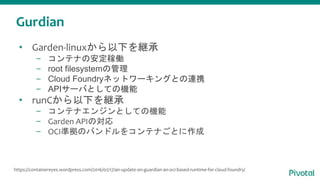

- 34. Gurdian • Garden-linuxから以下を継承 – コンテナの安定稼働 –root filesystemの管理 – Cloud Foundryネットワーキングとの連携 – APIサーバとしての機能 • runCから以下を継承 – コンテナエンジンとしての機能 – Garden APIの対応 – OCI準拠のバンドルをコンテナごとに作成 https://containereyes.wordpress.com/2016/02/17/an-update-on-guardian-an-oci-based-runtime-for-cloud-foundry/

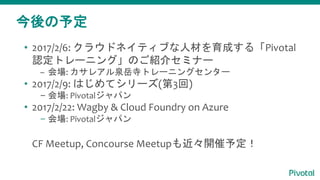

- 35. 今後の予定 • 2017/2/6: クラウドネイティブな人材を育成する「Pivotal 認定トレーニング」のご紹介セミナー –会場: カサレアル泉岳寺トレーニングセンター • 2017/2/9: はじめてシリーズ(第3回) – 会場: Pivotalジャパン • 2017/2/22: Wagby & Cloud Foundry on Azure – 会場: Pivotalジャパン CF Meetup, Concourse Meetupも近々開催予定！
