1. ЛУЧШИЕ ПРАКТИКИ
РАДИОПЛАНИРОВАНИЯ ОТ CISCO И
FLUKE NETWORKS
(ПОДВОДНЫЕ КАМНИ БЕСПРОВОДНЫХ СЕТЕЙ 802.11)
Владимир Демиденко,
Региональный менеджер по продажам
Россия/СНГ

2. На что жалуемся?..
Недостаточное покрытие
Невозможно подключиться к выбранной сети
Обрыв соединения
Всё слишком медленно
Небезопасно
Невозможно скачать почту

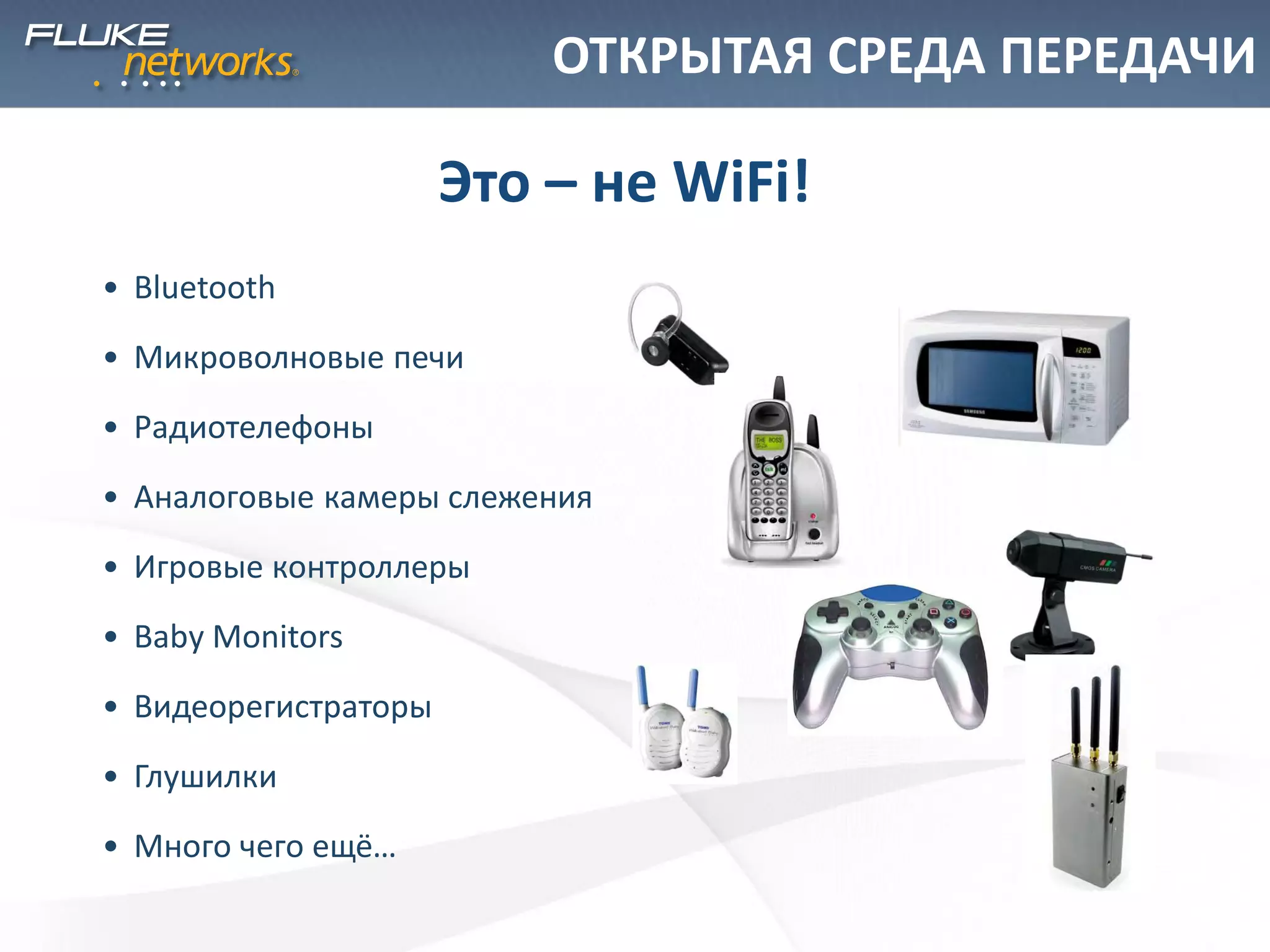

3. –3
• Bluetooth
• Микроволновые печи
• Радиотелефоны
• Аналоговые камеры слежения
• Игровые контроллеры
• Baby Monitors
• Видеорегистраторы
• Глушилки
• Много чего ещё…
Это – не WiFi!
ОТКРЫТАЯ СРЕДА ПЕРЕДАЧИ

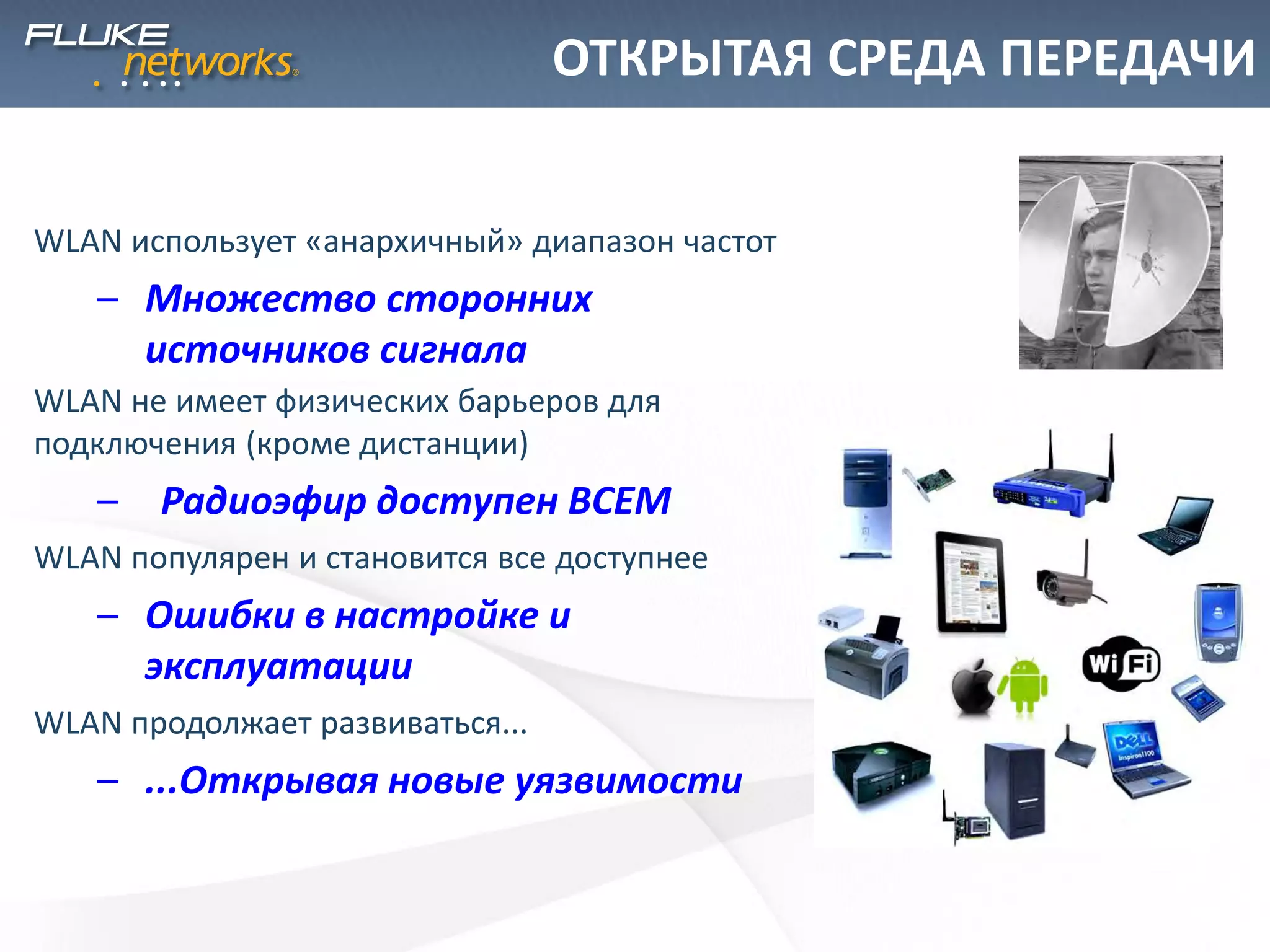

4. ОТКРЫТАЯ СРЕДА ПЕРЕДАЧИ
WLAN использует «анархичный» диапазон частот
– Множество сторонних
источников сигнала
WLAN не имеет физических барьеров для
подключения (кроме дистанции)
– Радиоэфир доступен ВСЕМ
WLAN популярен и становится все доступнее
– Ошибки в настройке и
эксплуатации
WLAN продолжает развиваться...
– ...Открывая новые уязвимости

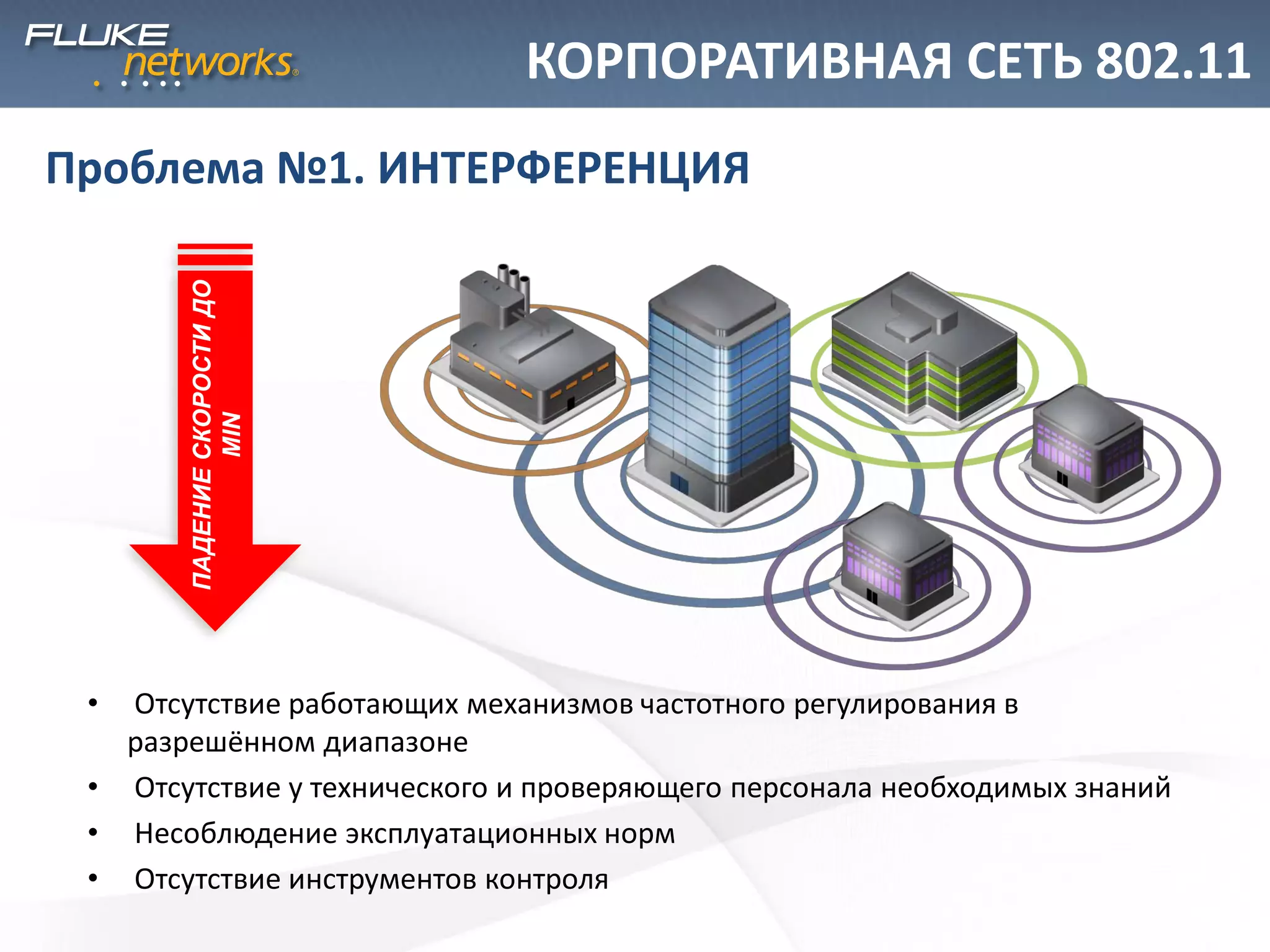

5. КОРПОРАТИВНАЯ СЕТЬ 802.11
• Отсутствие работающих механизмов частотного регулирования в
разрешённом диапазоне
• Отсутствие у технического и проверяющего персонала необходимых знаний
• Несоблюдение эксплуатационных норм
• Отсутствие инструментов контроля
Проблема №1. ИНТЕРФЕРЕНЦИЯ
ПАДЕНИЕСКОРОСТИДО
MIN

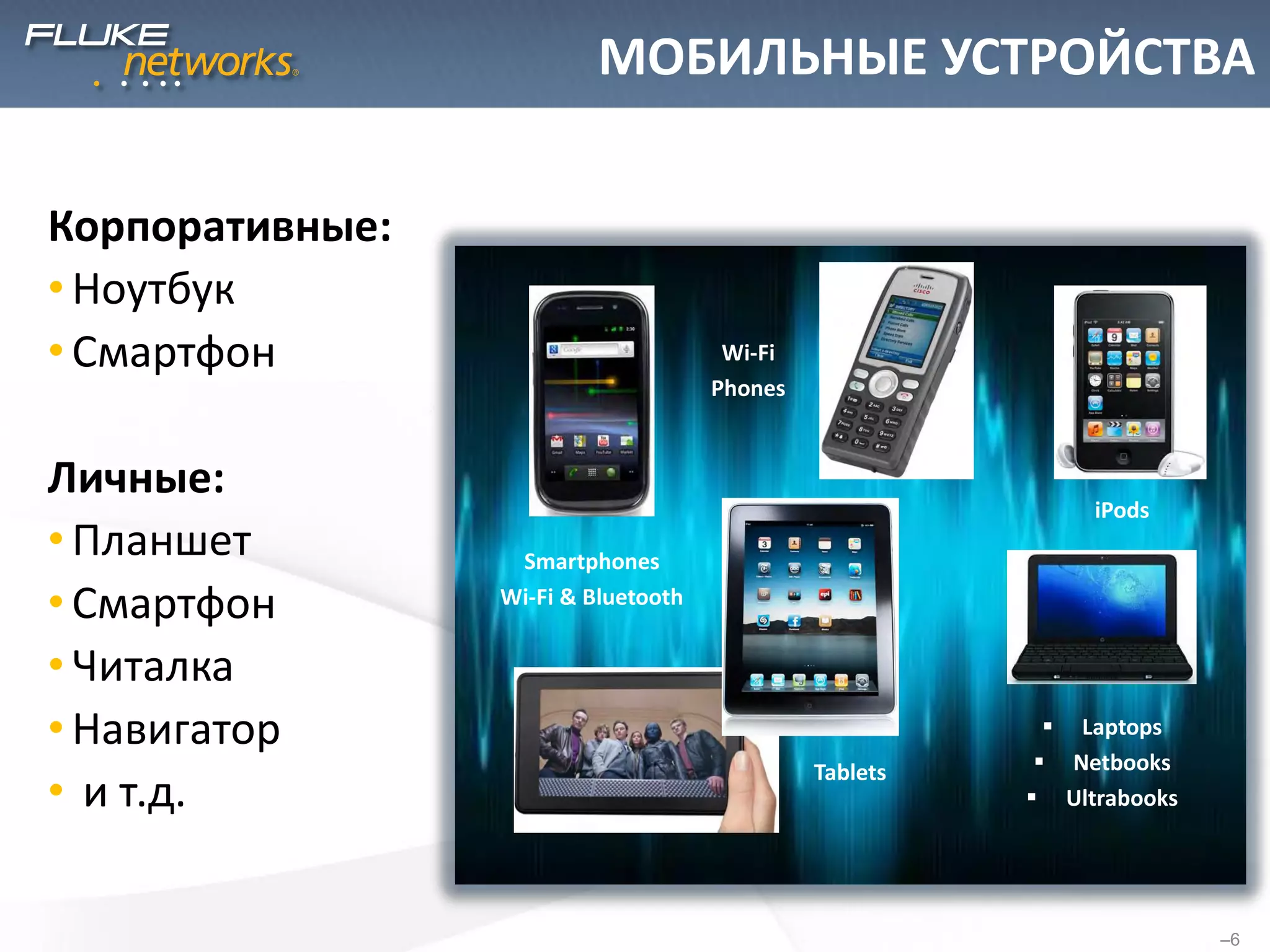

6. Корпоративные:
• Ноутбук
• Смартфон
Личные:
• Планшет
• Смартфон
• Читалка
• Навигатор
• и т.д.
–6
iPods
Tablets
Smartphones
Wi-Fi & Bluetooth
 Laptops
 Netbooks
 Ultrabooks
МОБИЛЬНЫЕ УСТРОЙСТВА
Wi-Fi
Phones

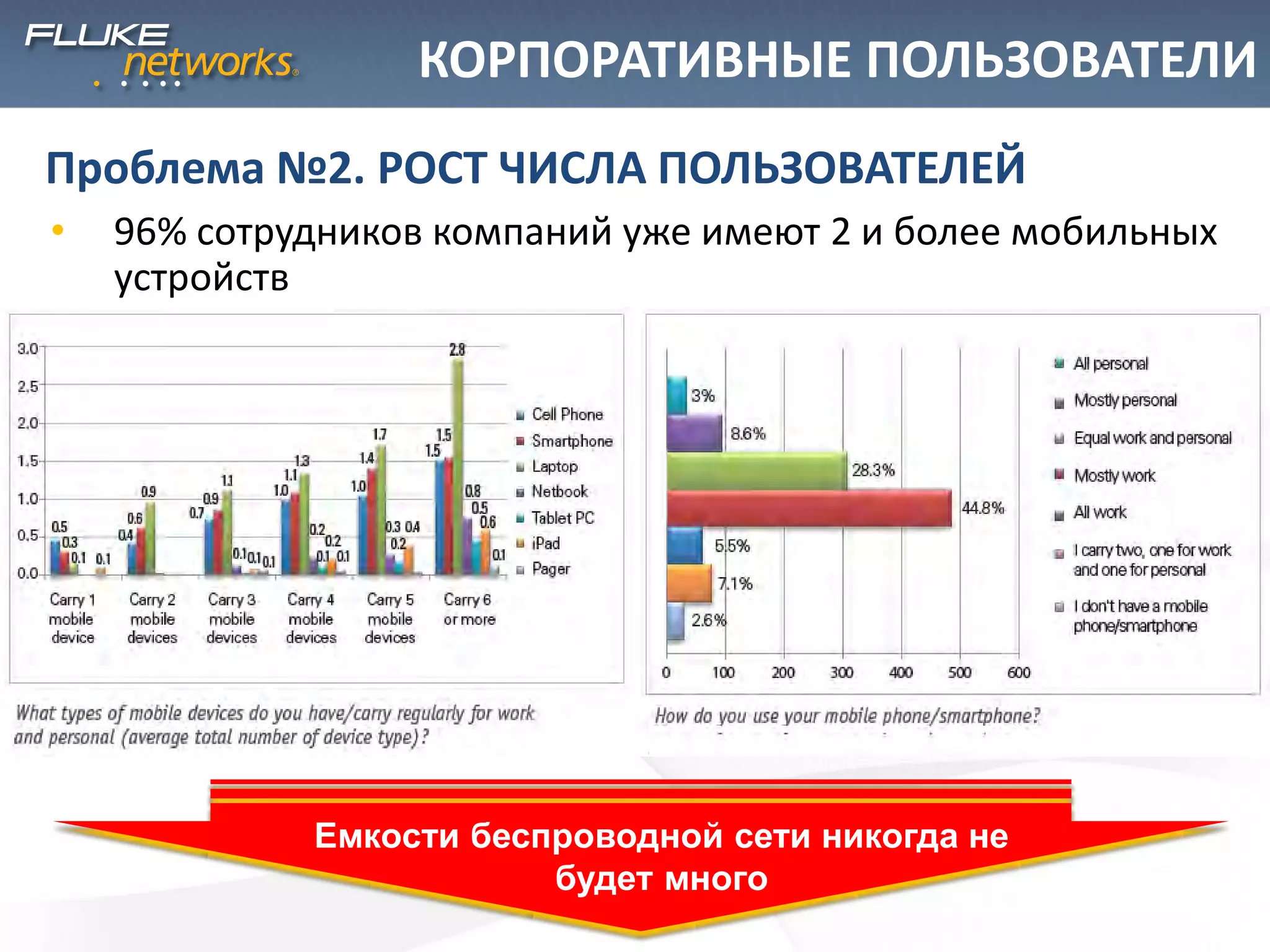

7. КОРПОРАТИВНЫЕ ПОЛЬЗОВАТЕЛИ
• 96% сотрудников компаний уже имеют 2 и более мобильных
устройств
Проблема №2. РОСТ ЧИСЛА ПОЛЬЗОВАТЕЛЕЙ
Емкости беспроводной сети никогда не
будет много

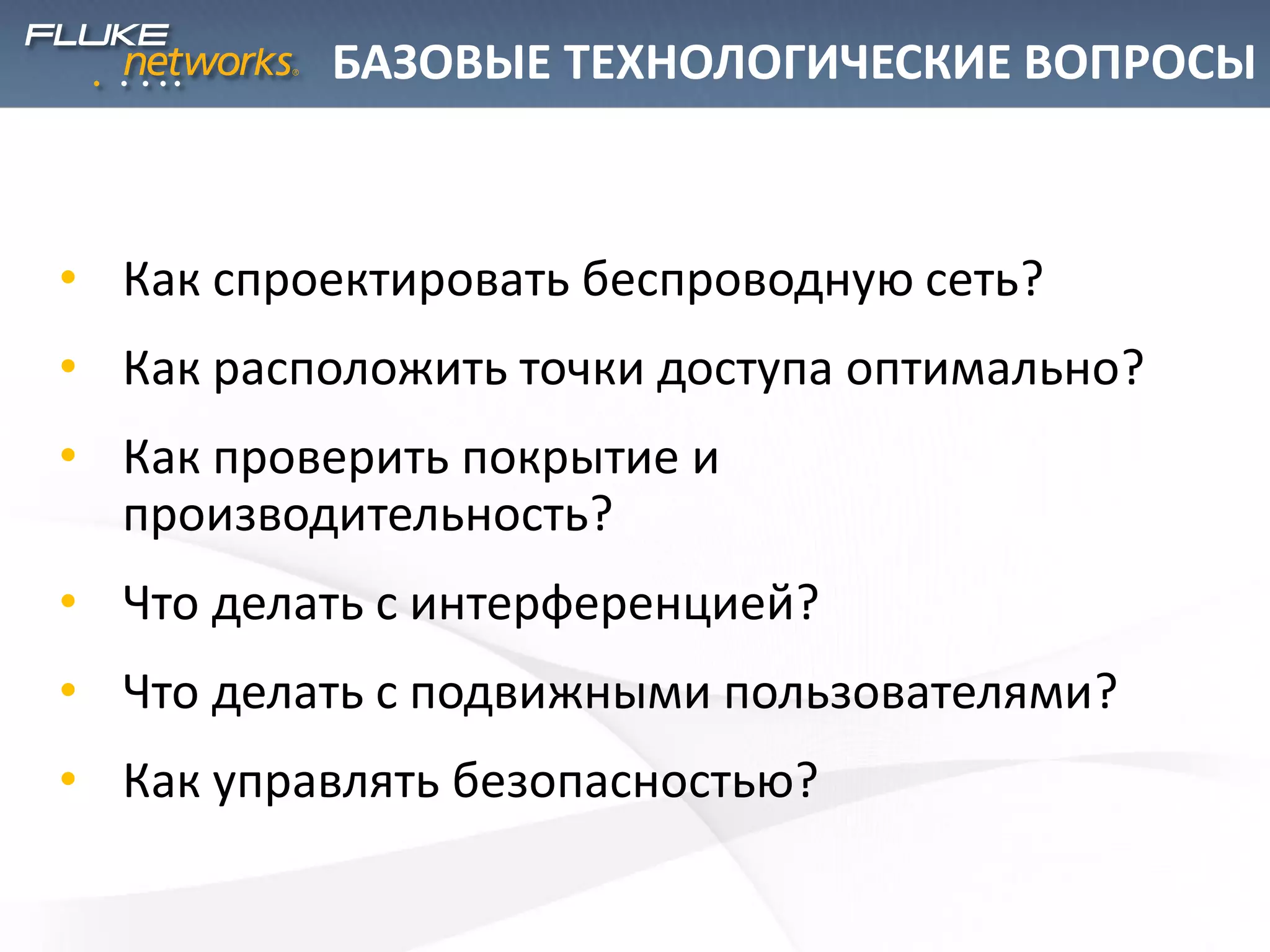

8. БАЗОВЫЕ ТЕХНОЛОГИЧЕСКИЕ ВОПРОСЫ
• Как спроектировать беспроводную сеть?
• Как расположить точки доступа оптимально?
• Как проверить покрытие и
производительность?
• Что делать с интерференцией?
• Что делать с подвижными пользователями?
• Как управлять безопасностью?

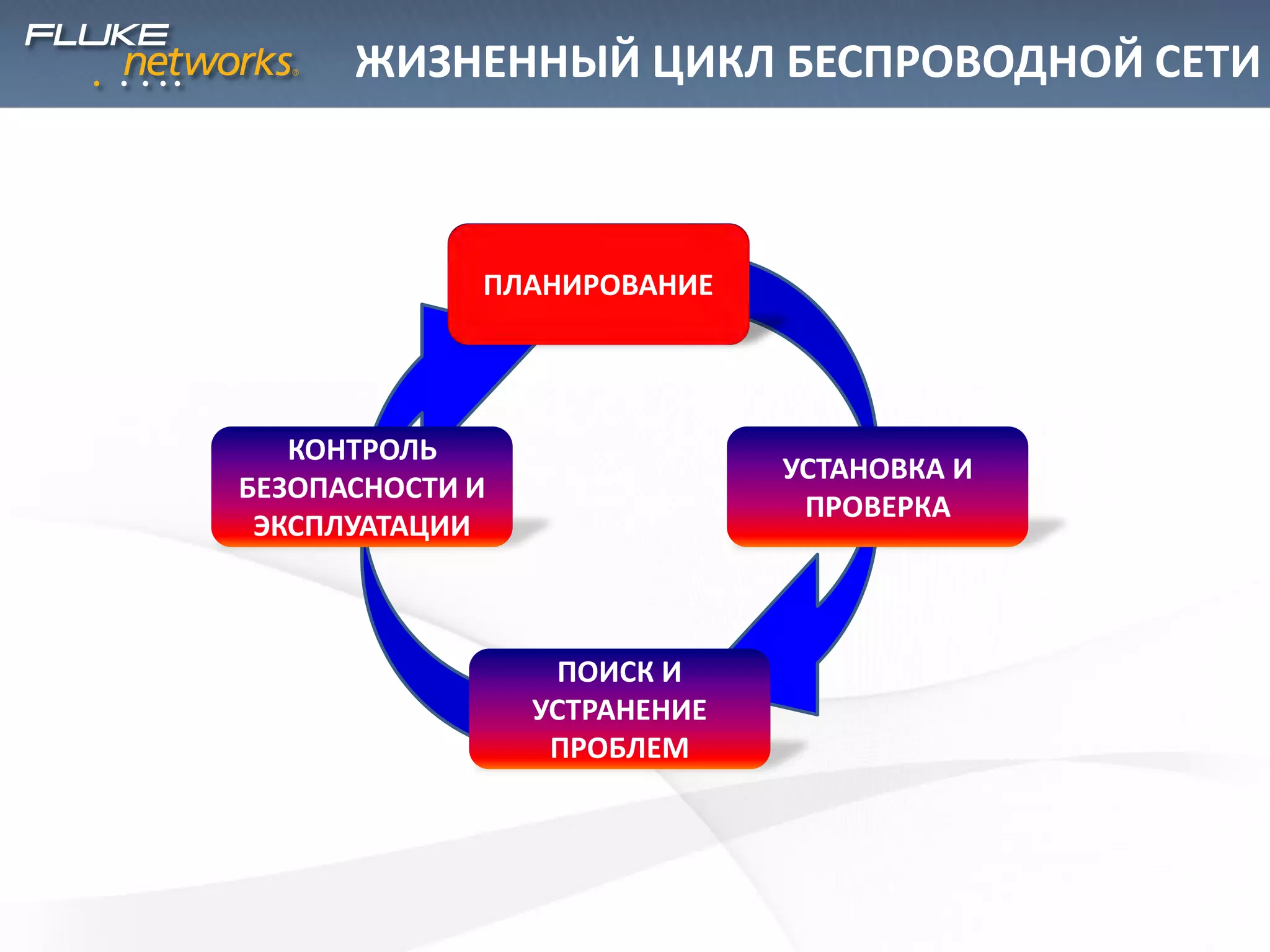

9. ПЛАНИРОВАНИЕ
УСТАНОВКА И
ПРОВЕРКА
ПОИСК И
УСТРАНЕНИЕ
ПРОБЛЕМ
КОНТРОЛЬ
БЕЗОПАСНОСТИ И
ЭКСПЛУАТАЦИИ
ЖИЗНЕННЫЙ ЦИКЛ БЕСПРОВОДНОЙ СЕТИ
ПЛАНИРОВАНИЕ

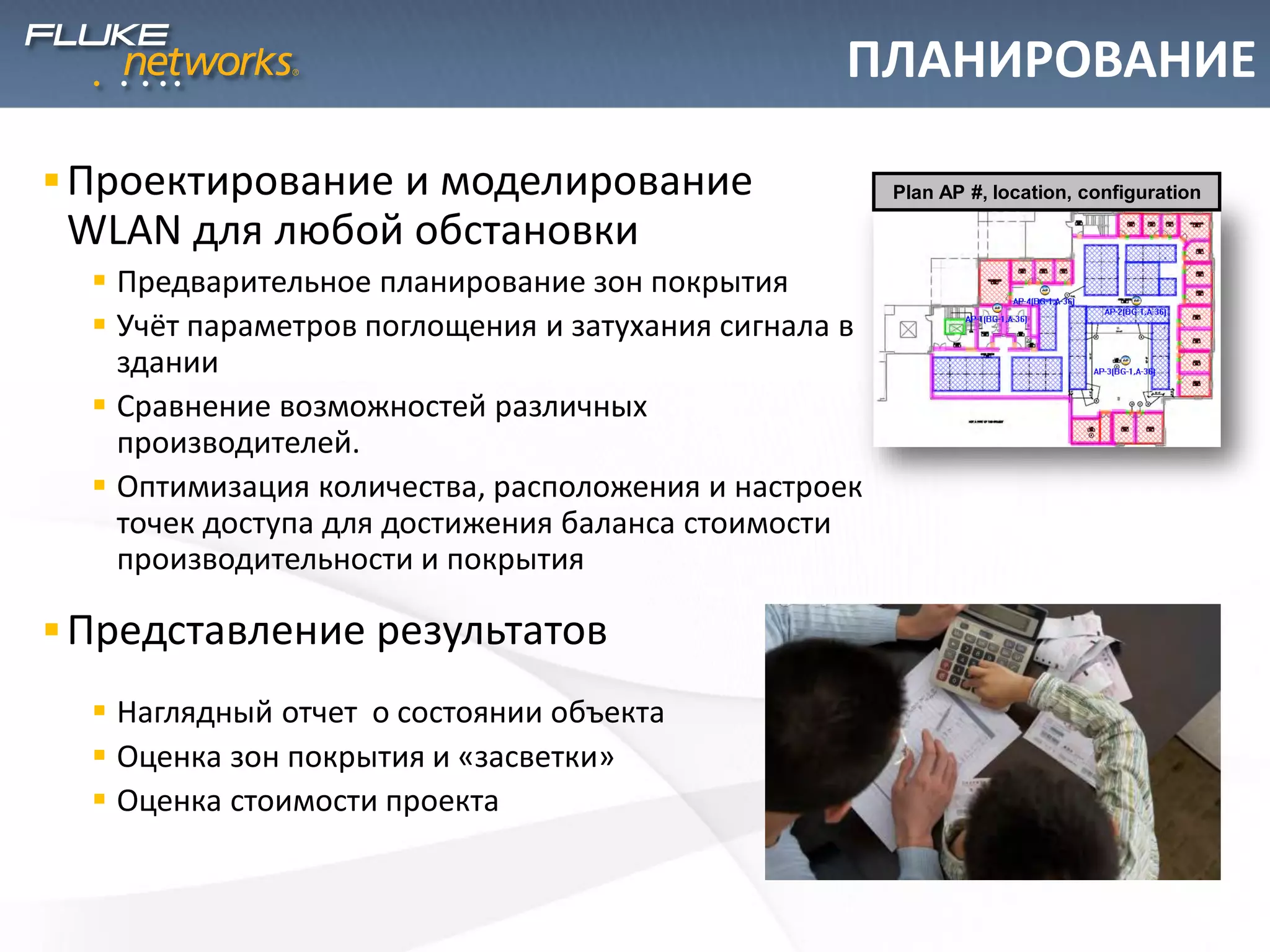

10. ПЛАНИРОВАНИЕ
Проектирование и моделирование
WLAN для любой обстановки
 Предварительное планирование зон покрытия
 Учёт параметров поглощения и затухания сигнала в
здании
 Сравнение возможностей различных
производителей.
 Оптимизация количества, расположения и настроек
точек доступа для достижения баланса стоимости
производительности и покрытия
Представление результатов
 Наглядный отчет о состоянии объекта
 Оценка зон покрытия и «засветки»
 Оценка стоимости проекта
Plan AP #, location, configuration

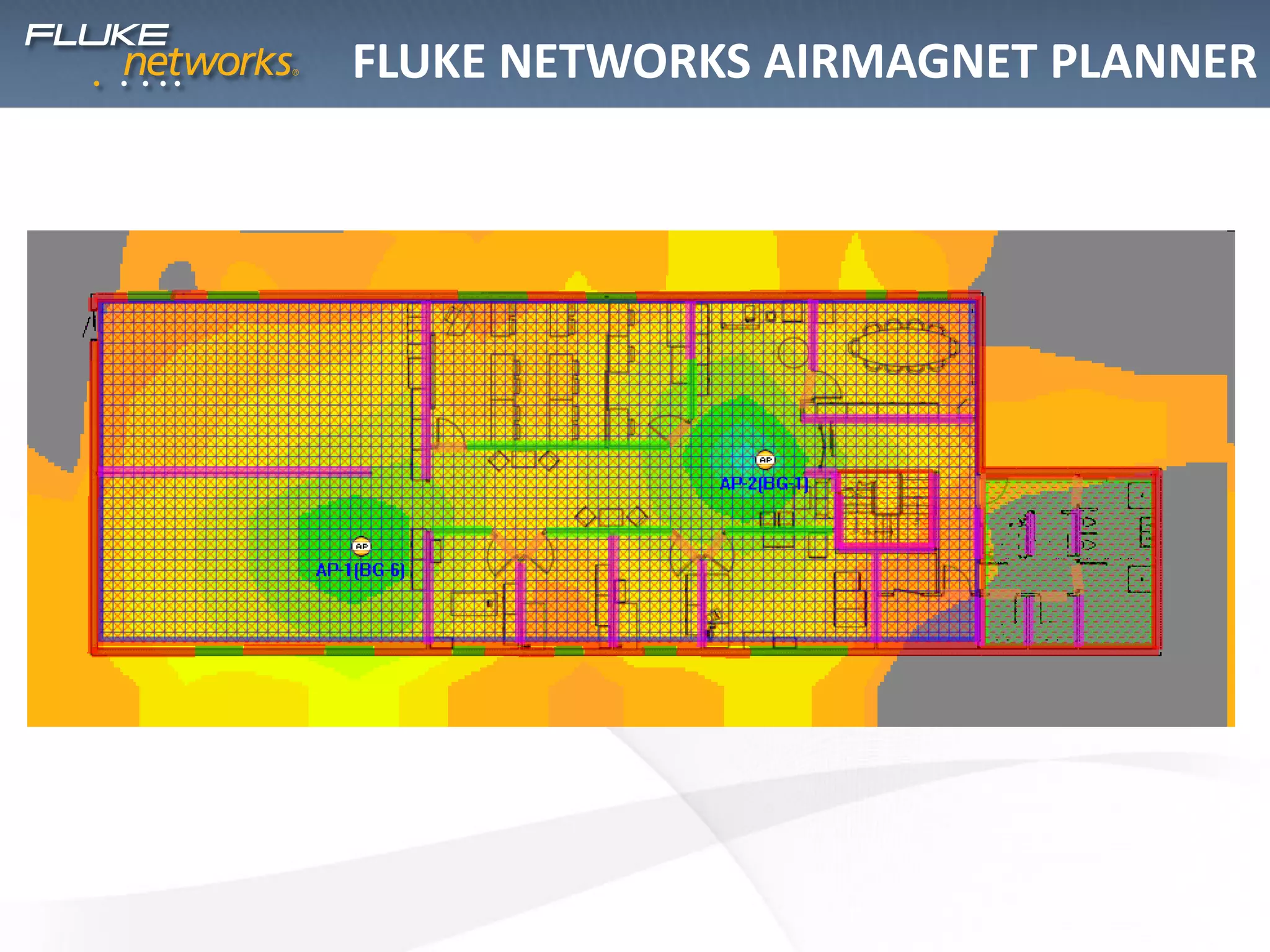

11. FLUKE NETWORKS AIRMAGNET PLANNER

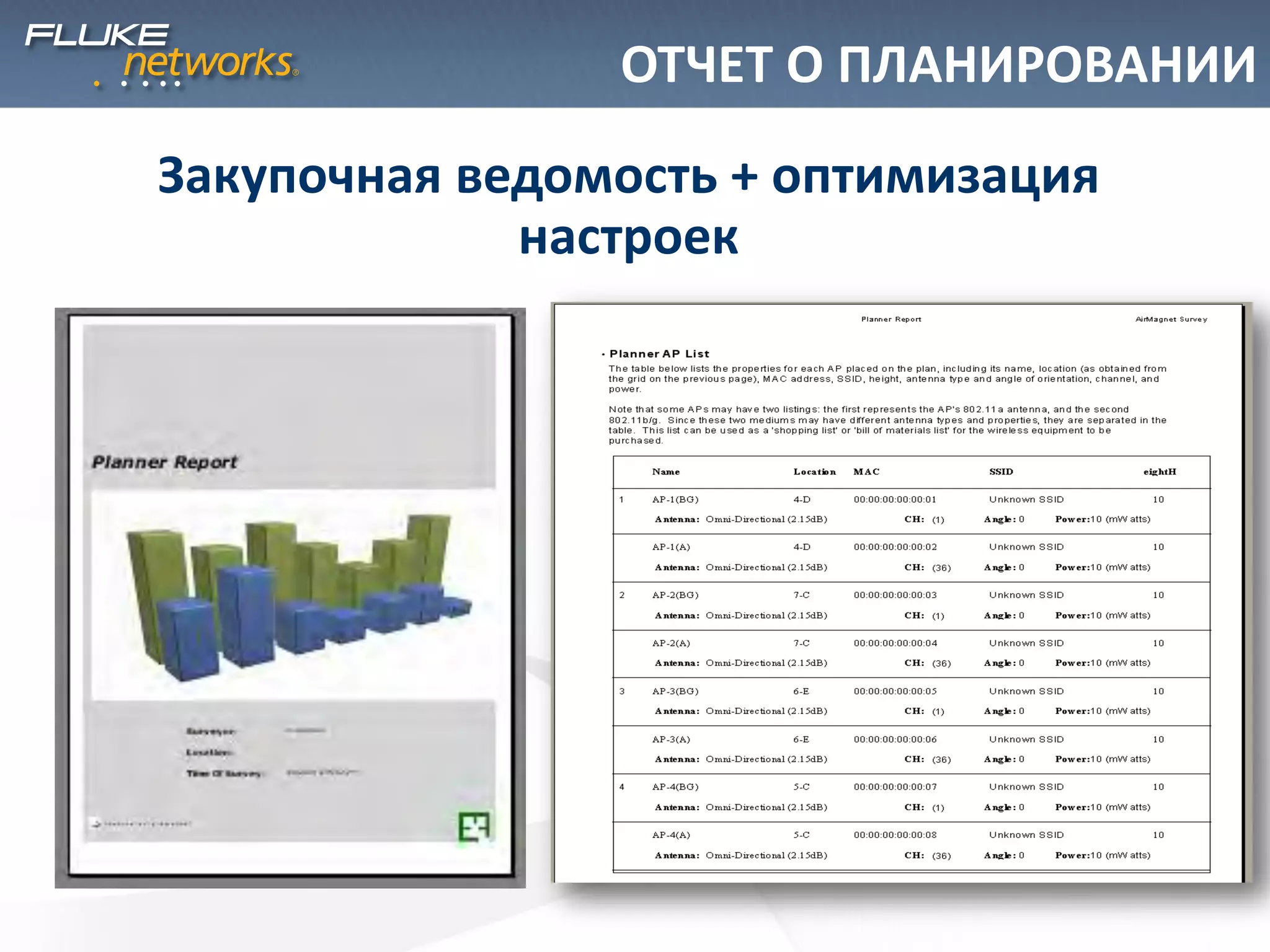

12. Закупочная ведомость + оптимизация
настроек

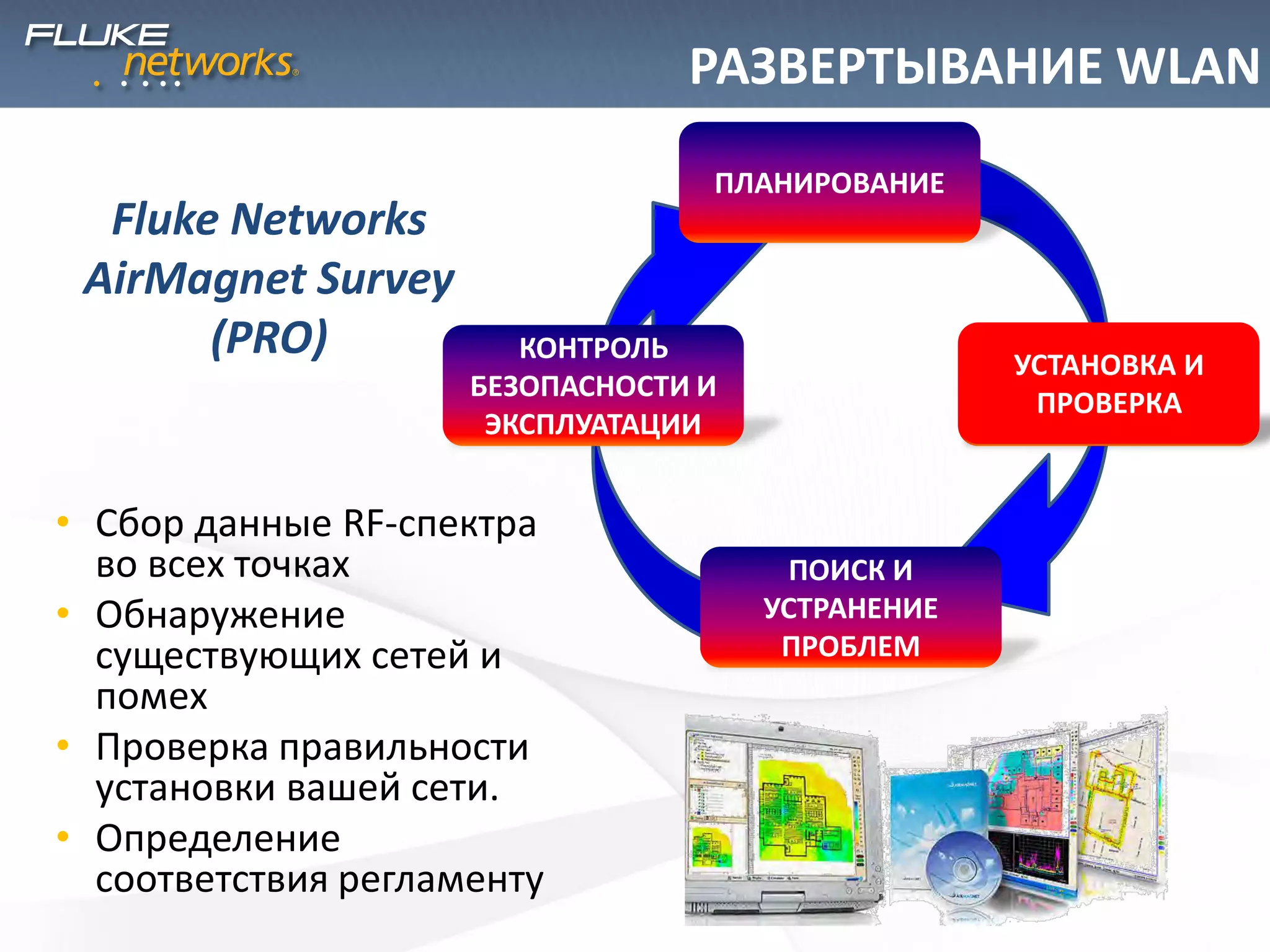

ОТЧЕТ О ПЛАНИРОВАНИИ

13. ПЛАНИРОВАНИЕ
УСТАНОВКА И
ПРОВЕРКА
ПОИСК И
УСТРАНЕНИЕ
ПРОБЛЕМ
КОНТРОЛЬ
БЕЗОПАСНОСТИ И
ЭКСПЛУАТАЦИИ
РАЗВЕРТЫВАНИЕ WLAN
УСТАНОВКА И
ПРОВЕРКА
• Сбор данные RF-спектра
во всех точках
• Обнаружение
существующих сетей и
помех
• Проверка правильности
установки вашей сети.
• Определение
соответствия регламенту
Fluke Networks
AirMagnet Survey
(PRO)

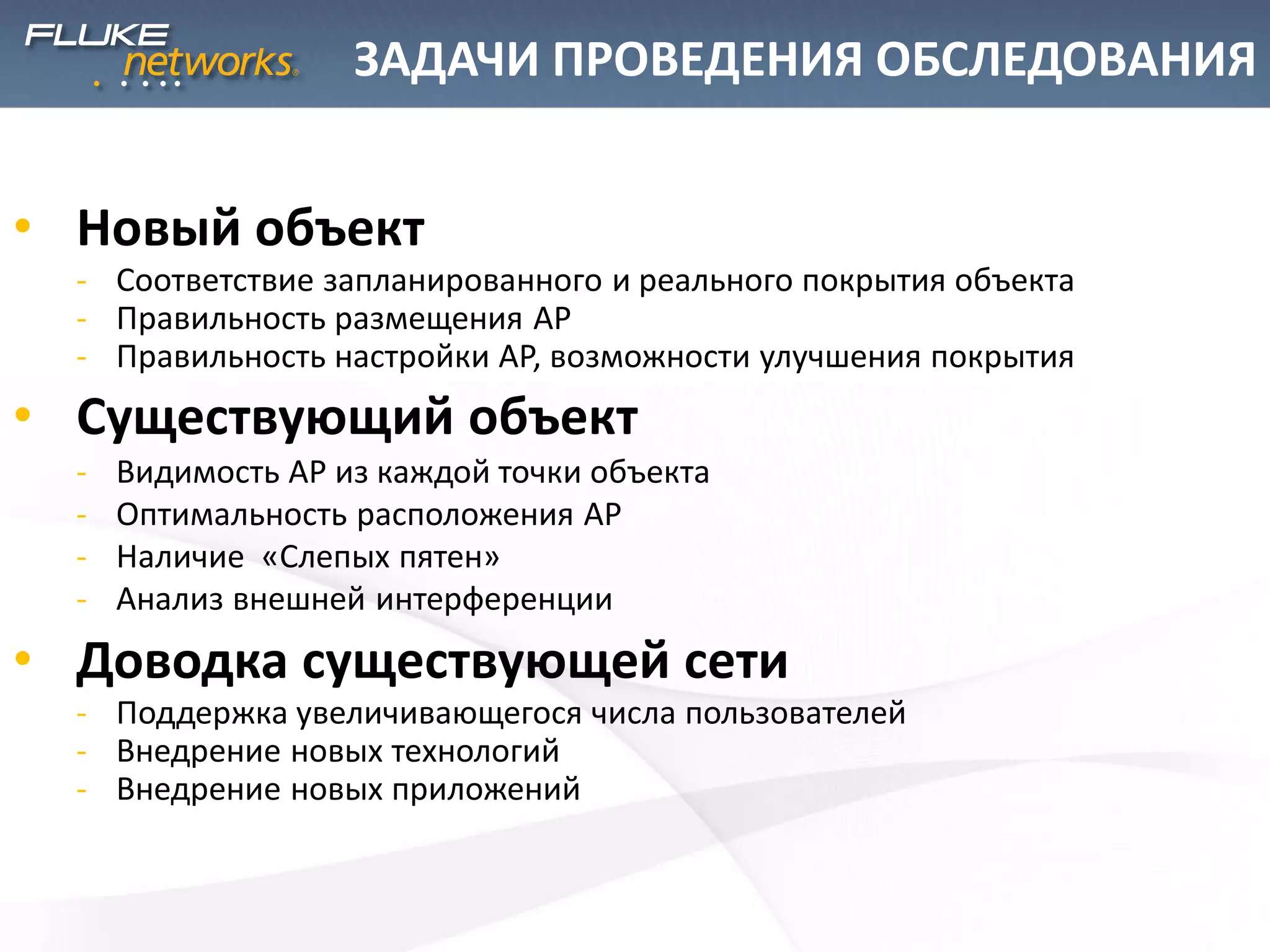

14. ЗАДАЧИ ПРОВЕДЕНИЯ ОБСЛЕДОВАНИЯ
• Новый объект
- Соответствие запланированного и реального покрытия объекта
- Правильность размещения AP
- Правильность настройки AP, возможности улучшения покрытия
• Существующий объект
- Видимость АР из каждой точки объекта
- Оптимальность расположения AP
- Наличие «Слепых пятен»
- Анализ внешней интерференции
• Доводка существующей сети
- Поддержка увеличивающегося числа пользователей
- Внедрение новых технологий
- Внедрение новых приложений

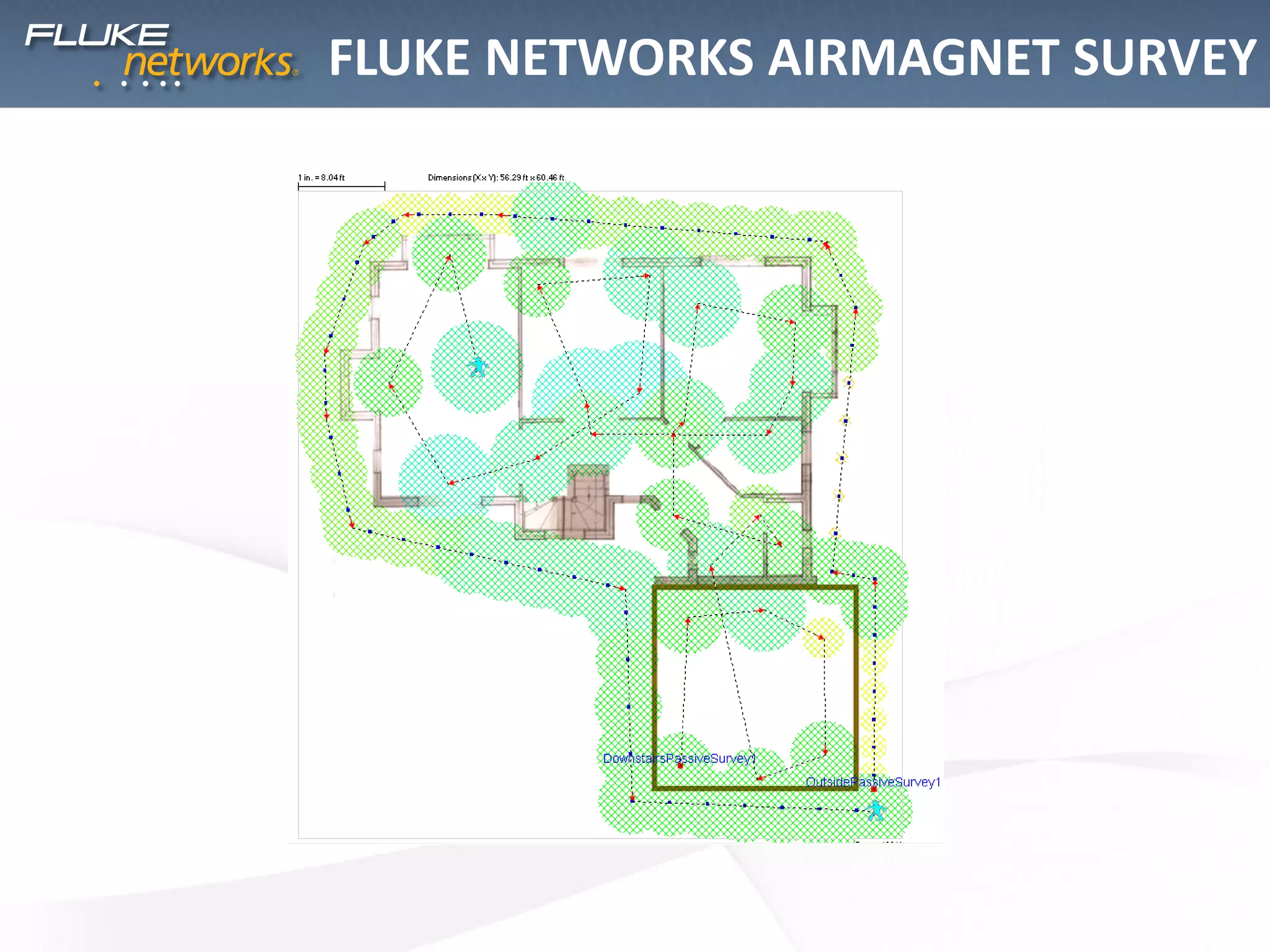

15. FLUKE NETWORKS AIRMAGNET SURVEY

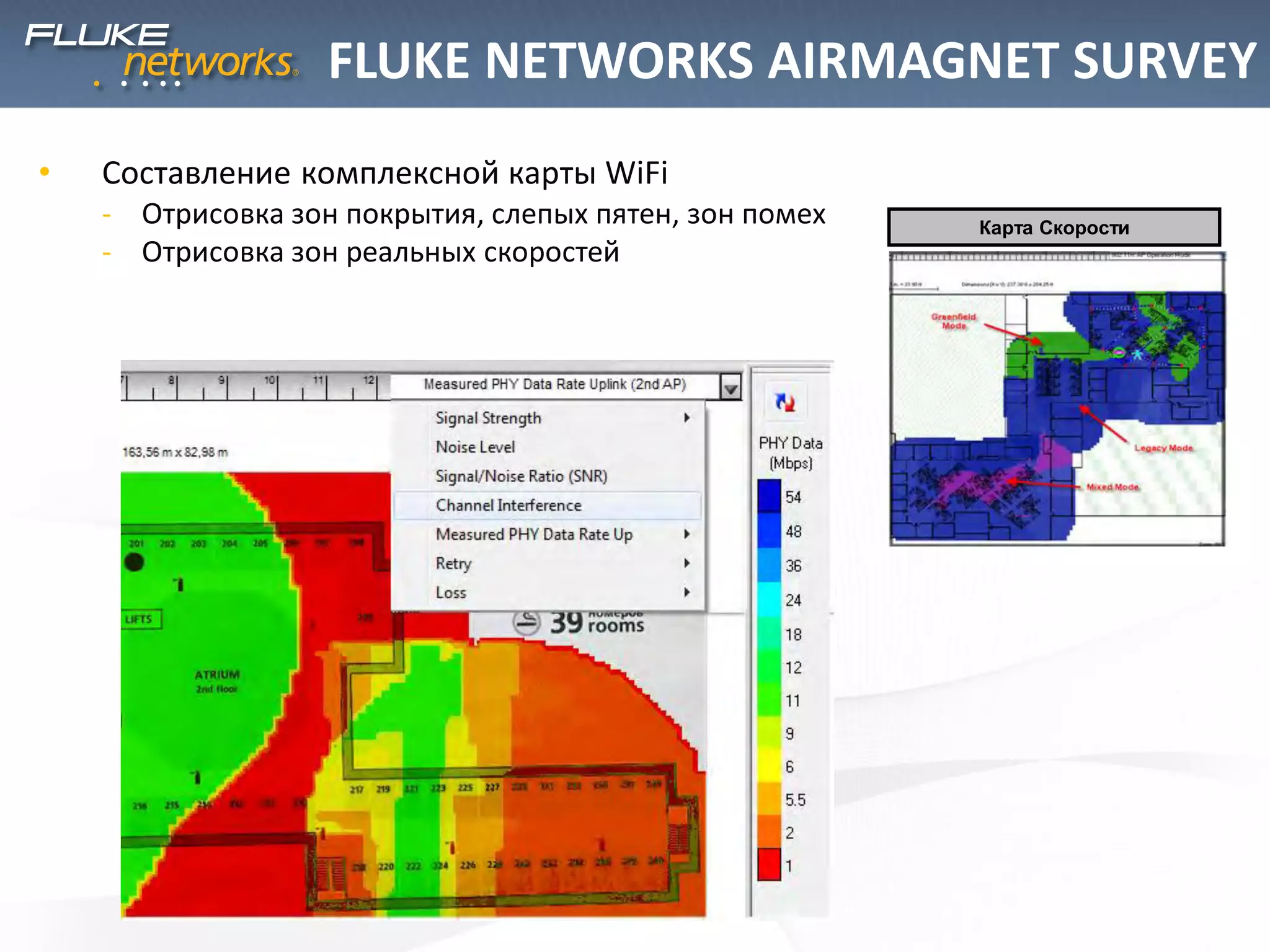

16. • Составление комплексной карты WiFi
- Отрисовка зон покрытия, слепых пятен, зон помех
- Отрисовка зон реальных скоростей
Карта Скорости
FLUKE NETWORKS AIRMAGNET SURVEY

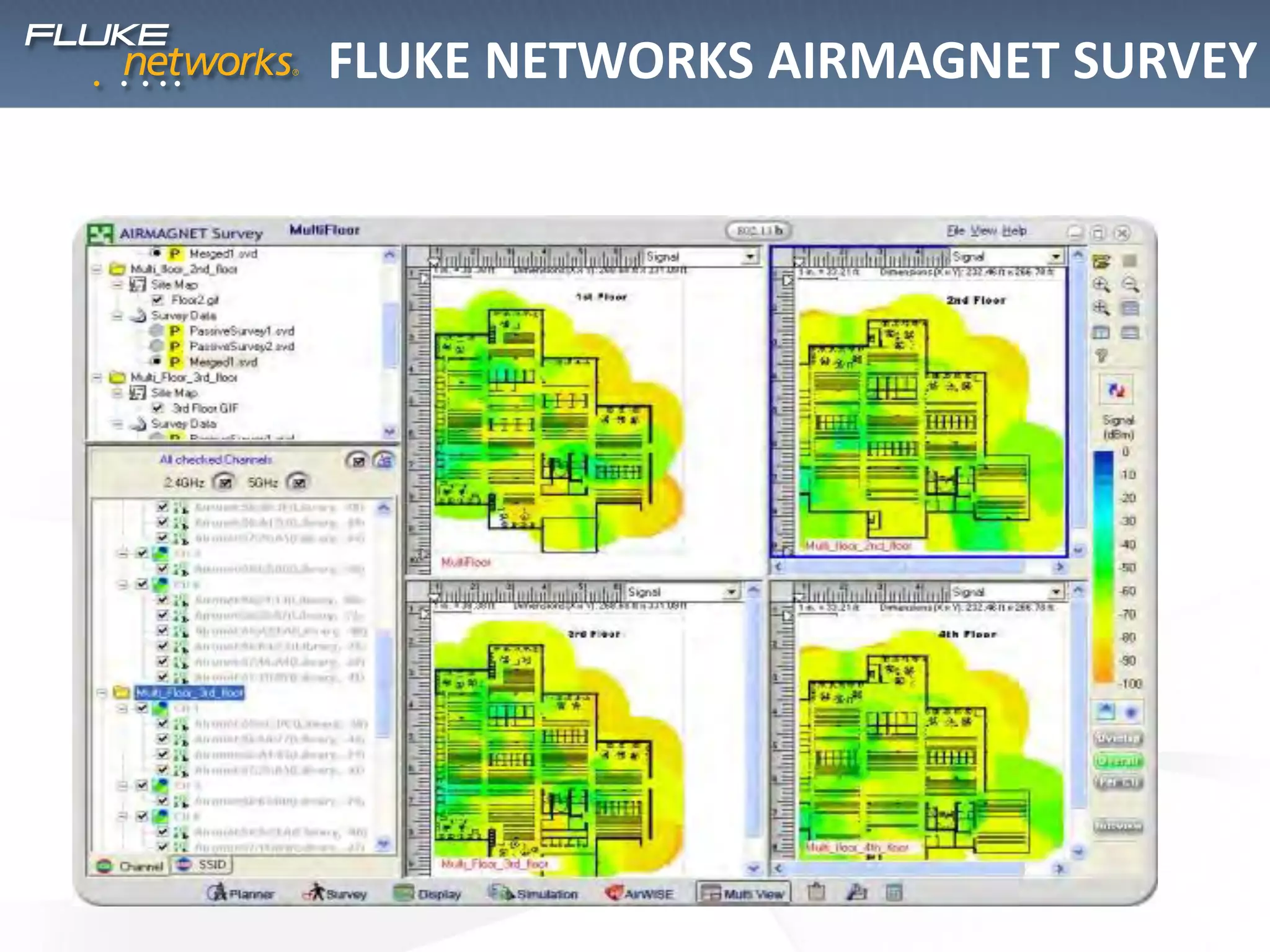

17. FLUKE NETWORKS AIRMAGNET SURVEY

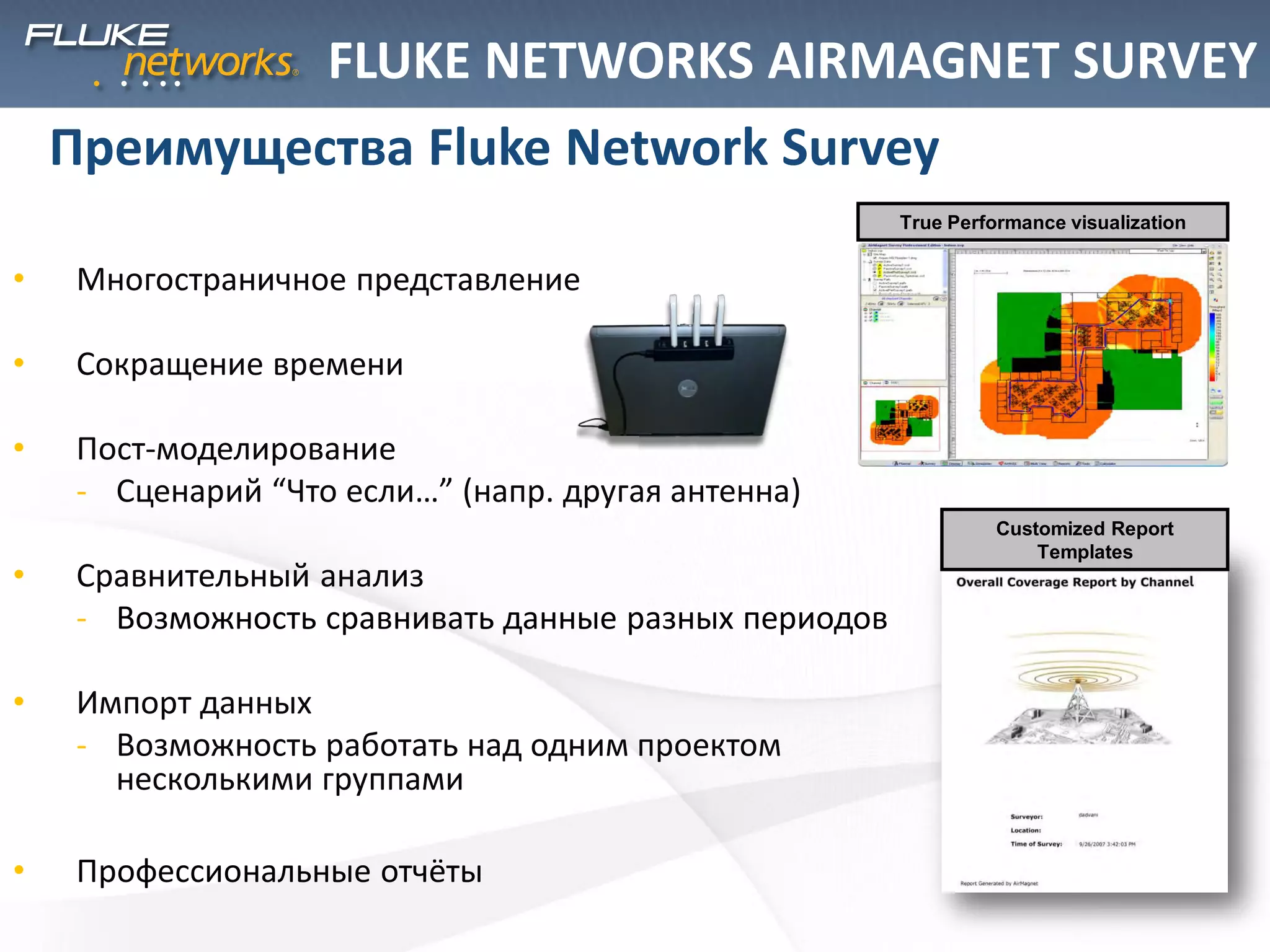

18. • Многостраничное представление
• Сокращение времени
• Пост-моделирование
- Сценарий “Что если…” (напр. другая антенна)
• Сравнительный анализ
- Возможность сравнивать данные разных периодов
• Импорт данных
- Возможность работать над одним проектом
несколькими группами
• Профессиональные отчёты
Преимущества Fluke Network Survey
True Performance visualization
Customized Report
Templates
FLUKE NETWORKS AIRMAGNET SURVEY

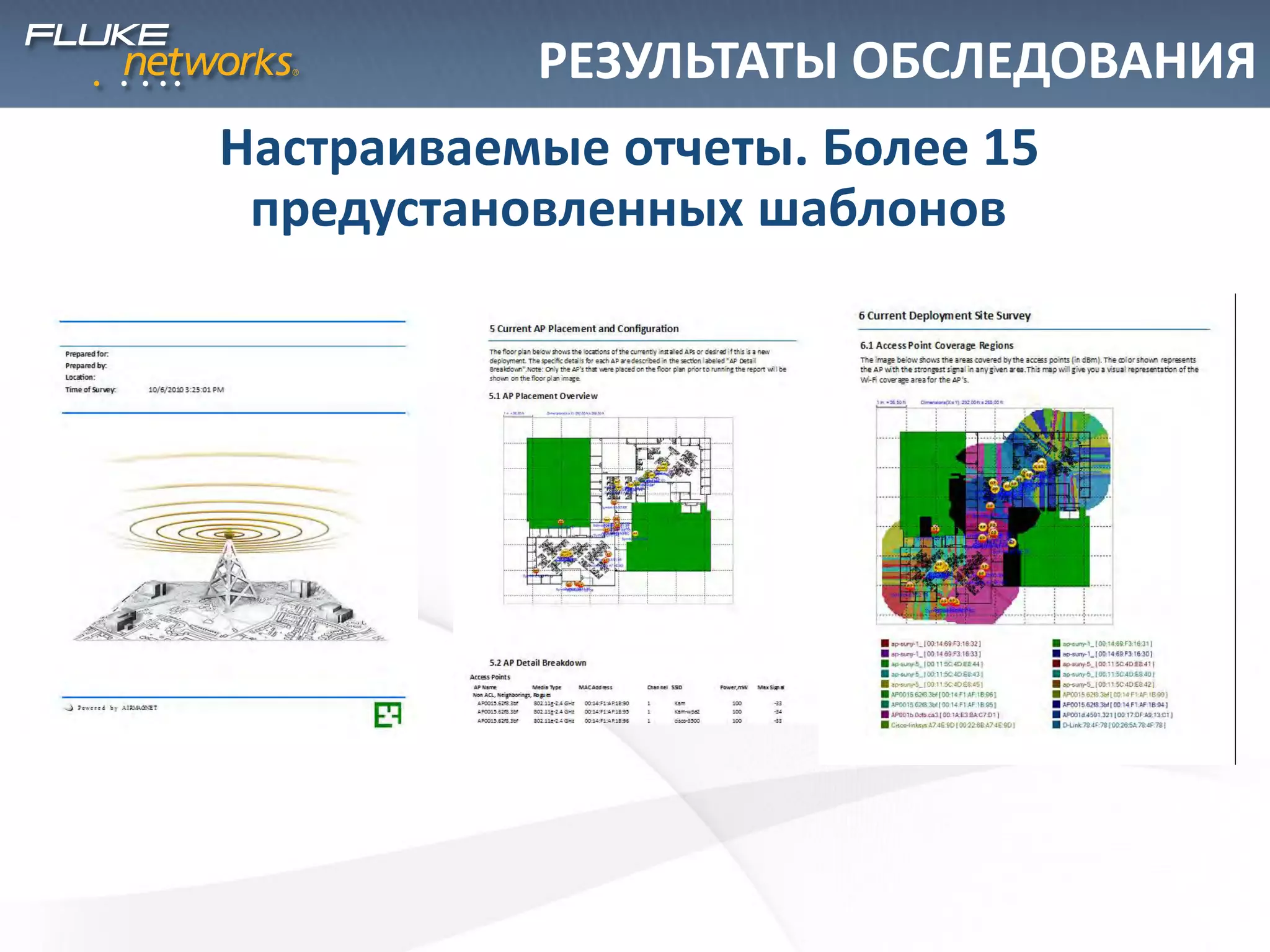

19. РЕЗУЛЬТАТЫ ОБСЛЕДОВАНИЯ
Настраиваемые отчеты. Более 15
предустановленных шаблонов

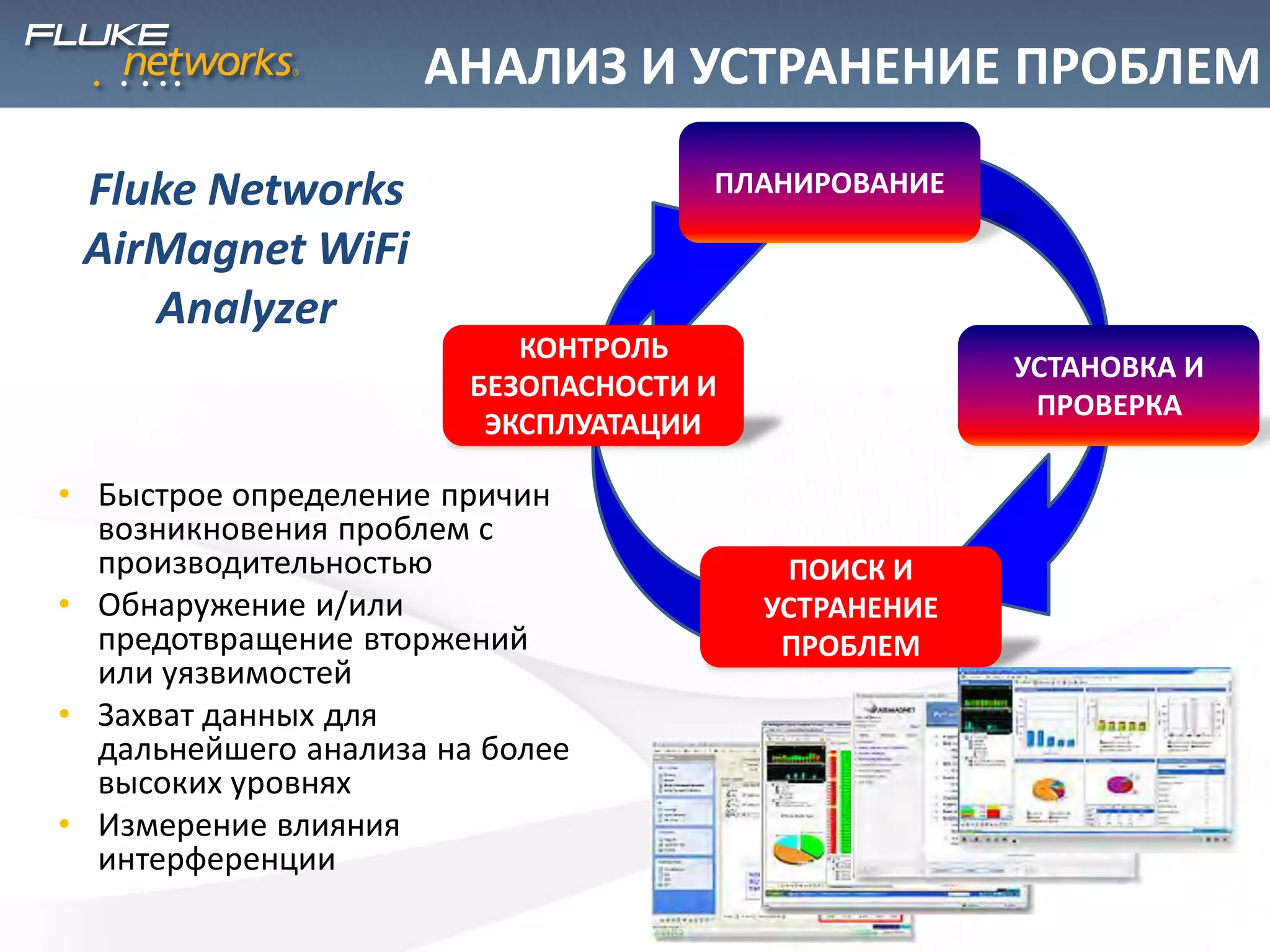

20. ПЛАНИРОВАНИЕ
УСТАНОВКА И
ПРОВЕРКА
ПОИСК И
УСТРАНЕНИЕ
ПРОБЛЕМ
КОНТРОЛЬ
БЕЗОПАСНОСТИ И
ЭКСПЛУАТАЦИИ
АНАЛИЗ И УСТРАНЕНИЕ ПРОБЛЕМ
Fluke Networks
AirMagnet WiFi
Analyzer
ПОИСК И
УСТРАНЕНИЕ
ПРОБЛЕМ
КОНТРОЛЬ
БЕЗОПАСНОСТИ И
ЭКСПЛУАТАЦИИ
• Быстрое определение причин
возникновения проблем с
производительностью
• Обнаружение и/или
предотвращение вторжений
или уязвимостей
• Захват данных для
дальнейшего анализа на более
высоких уровнях
• Измерение влияния
интерференции

21. Любой поиск требует ответов на вопросы:
 Когда
 Где (Что)
 Почему
Производительность
 Отслеживать ВСЕ 802.11a/b/g/n WLAN
устройства, каналы и сессии
 Обнаруживать источники помех
 Анализ всех радиоданных «на лету»
 Захват всех радиоданных для последующего
анализа
«Поверка связи»
 Анализ процессов роуминга
 Инструментарий для проверки подключения с
детализацией процессов.
Single click connectivity tests
Dashboard to focus on issues
AIRMAGNET WiFi ANALYZER

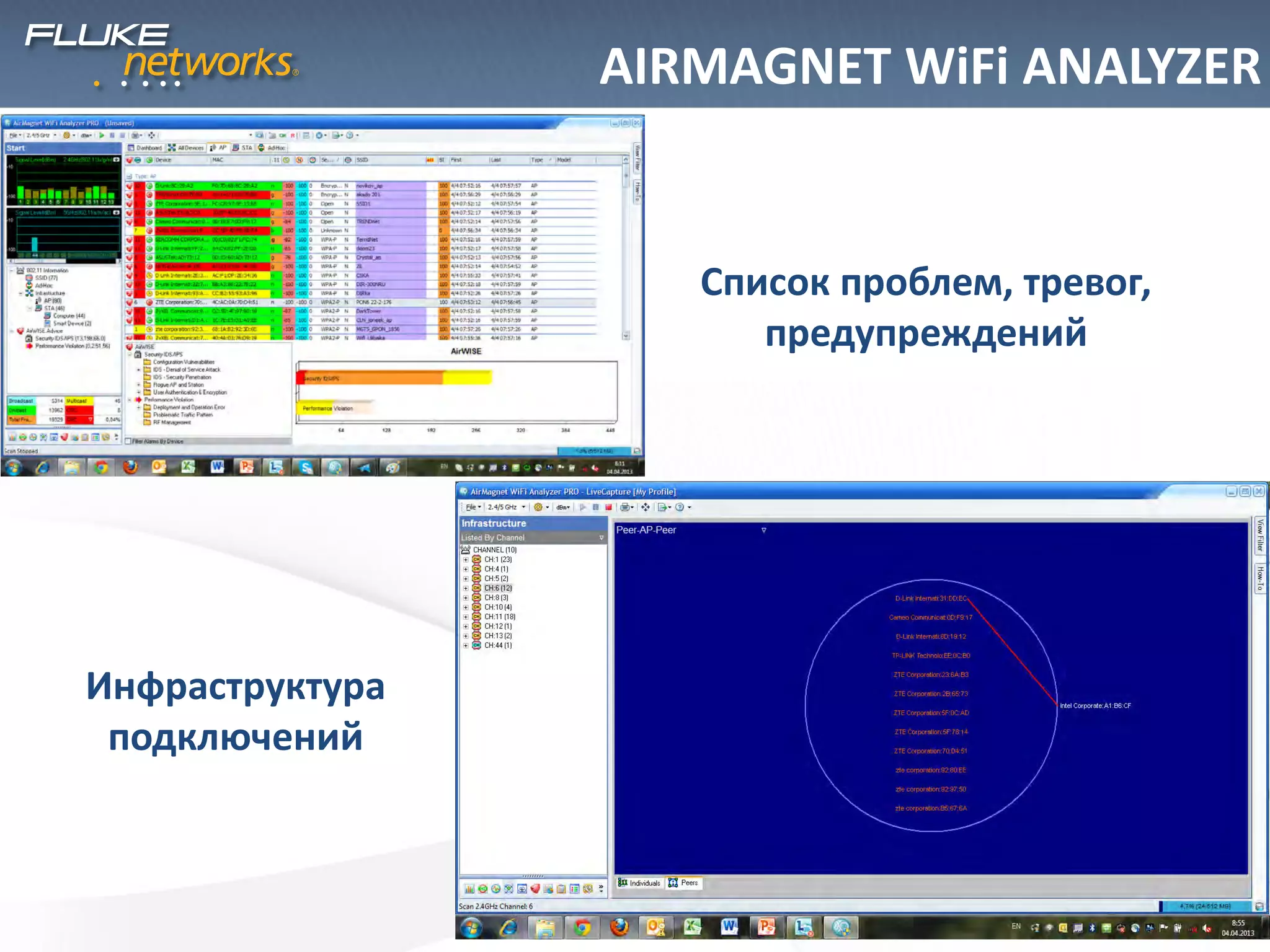

22. AIRMAGNET WiFi ANALYZER
Список проблем, тревог,
предупреждений
Инфраструктура
подключений

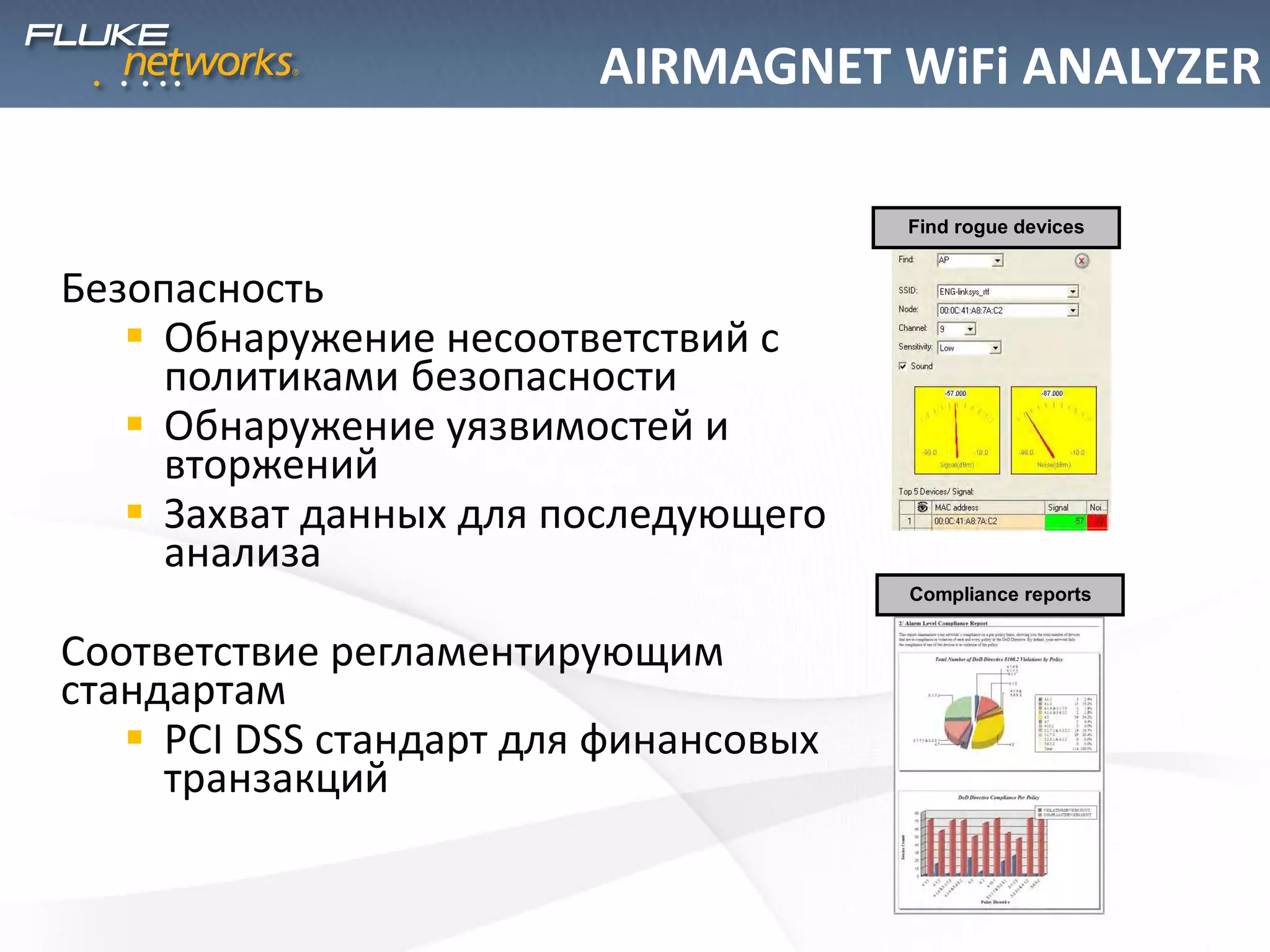

23. Безопасность
 Обнаружение несоответствий с
политиками безопасности
 Обнаружение уязвимостей и
вторжений
 Захват данных для последующего
анализа
Соответствие регламентирующим
стандартам
 PCI DSS стандарт для финансовых
транзакций
Compliance reports
Find rogue devices
AIRMAGNET WiFi ANALYZER

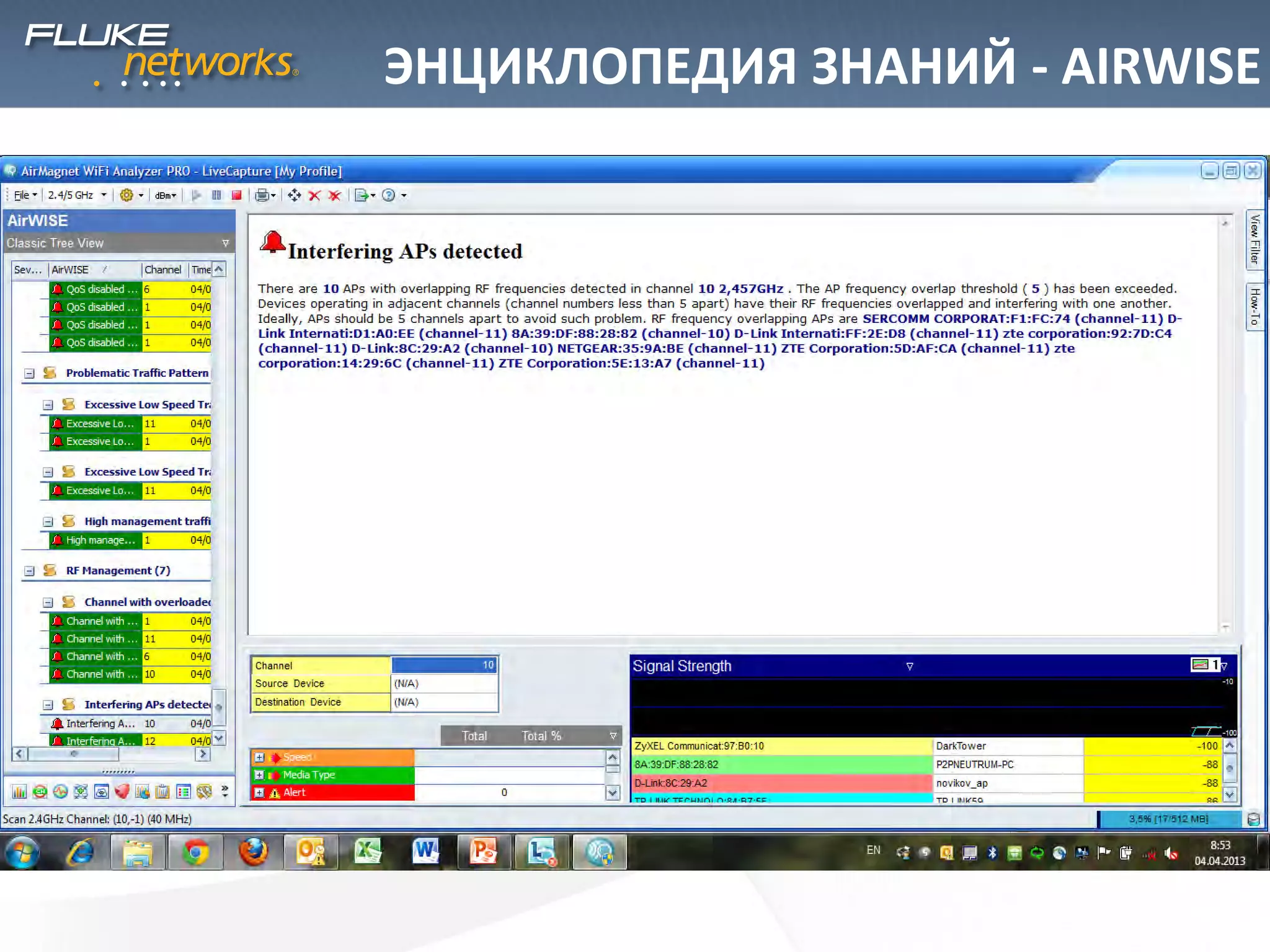

24. ЭНЦИКЛОПЕДИЯ ЗНАНИЙ - AIRWISE

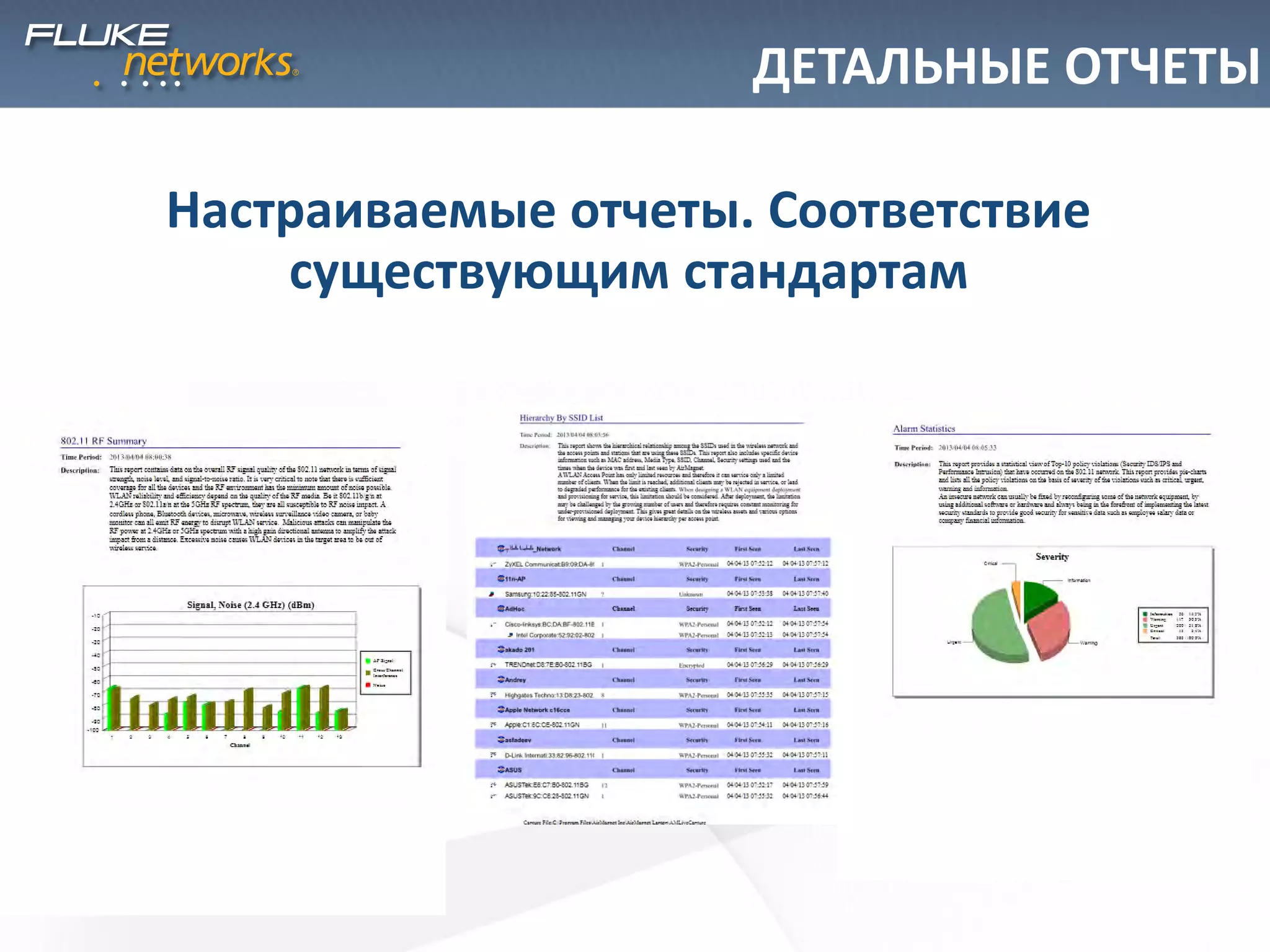

25. ДЕТАЛЬНЫЕ ОТЧЕТЫ
Настраиваемые отчеты. Соответствие
существующим стандартам

26. СПАСИБО!
..и вопросы?
