7 способов «провалиться» в качестве Wi-Fi эксперта
Документ обсуждает 7 распространенных ошибок при проектировании Wi-Fi сетей и предлагает рекомендации по их избеганию. Основные проблемы включают неверное использование каналов, завышенные ожидания производительности и пренебрежение безопасностью. В заключении подчеркивается важность сертификации специалистов для достижения экспертизы в области беспроводных технологий.
More Related Content
Similar to 7 способов «провалиться» в качестве Wi-Fi эксперта
7 способов «провалиться» в качестве Wi-Fi эксперта
- 1.
- 2. 7 способов «провалиться» в качествеWi-Fi эксперта Струнская Софья, sstrunsk@cisco.com Системный инженер © 2017 Cisco and/or its affiliates. All rights reserved.

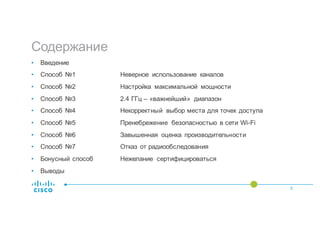

- 3. Содержание 3 • Введение • Способ№1 Неверное использование каналов • Способ №2 Настройка максимальной мощности • Способ №3 2.4 ГГц – «важнейший» диапазон • Способ №4 Некорректный выбор места для точек доступа • Способ №5 Пренебрежение безопасностью в сети Wi-Fi • Способ №6 Завышенная оценка производительности • Способ №7 Отказ от радиообследования • Бонусный способ Нежелание сертифицироваться • Выводы
- 4. Введение О чем мыпоговорим и почему? 4
- 5. Проблемы Wi-Fi дляпользователя 5

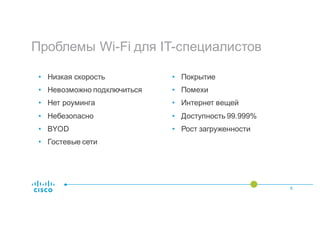

- 6. Проблемы Wi-Fi дляIT-специалистов 6 • Покрытие • Помехи • Интернет вещей • Доступность 99.999% • Рост загруженности • Низкая скорость • Невозможно подключиться • Нет роуминга • Небезопасно • BYOD • Гостевые сети
- 7. Как НЕ делатьошибки и создать хорошую Wi-Fi сеть 7
- 8. Способ №1: Неверное использованиеканалов 8
- 9.

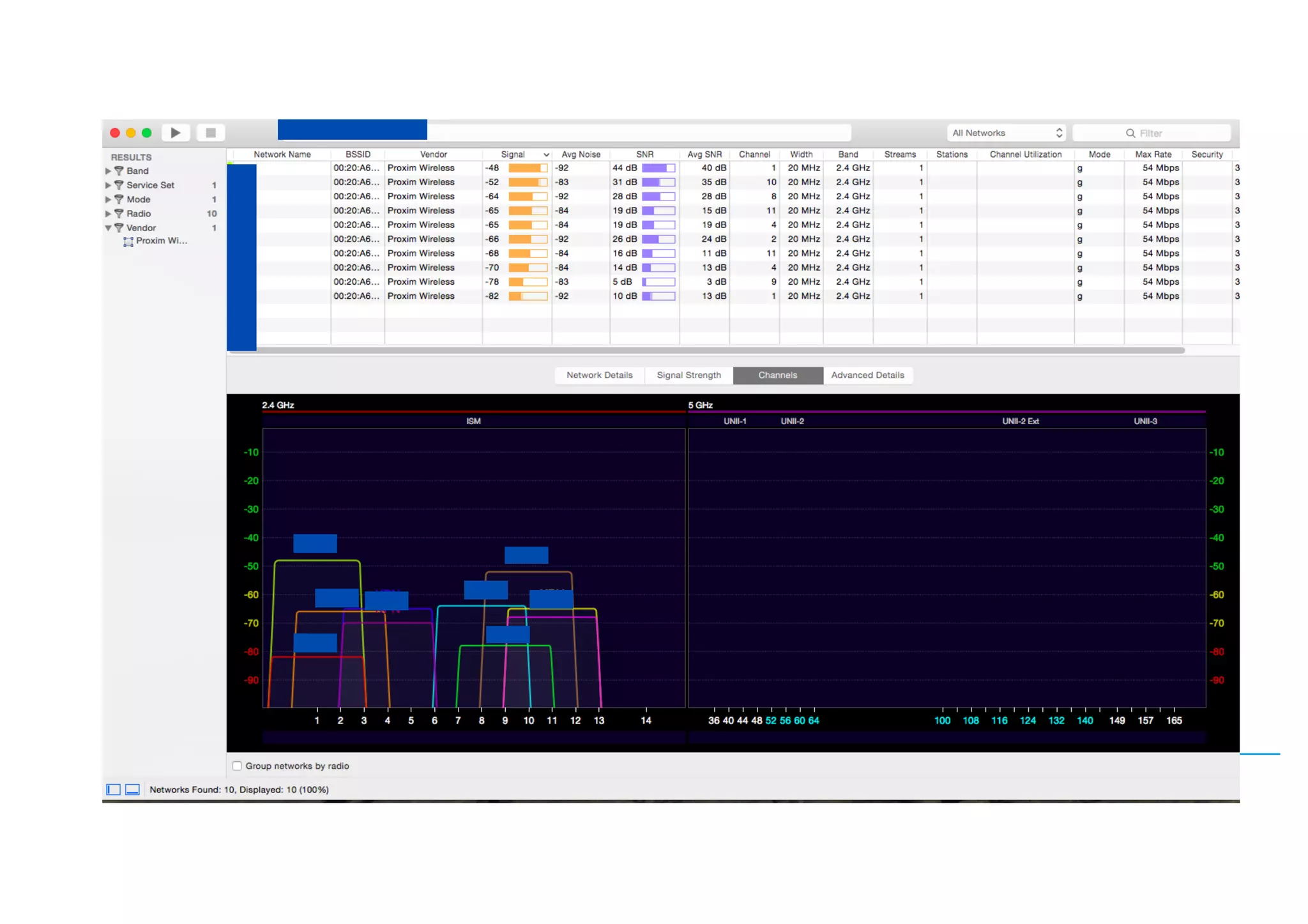

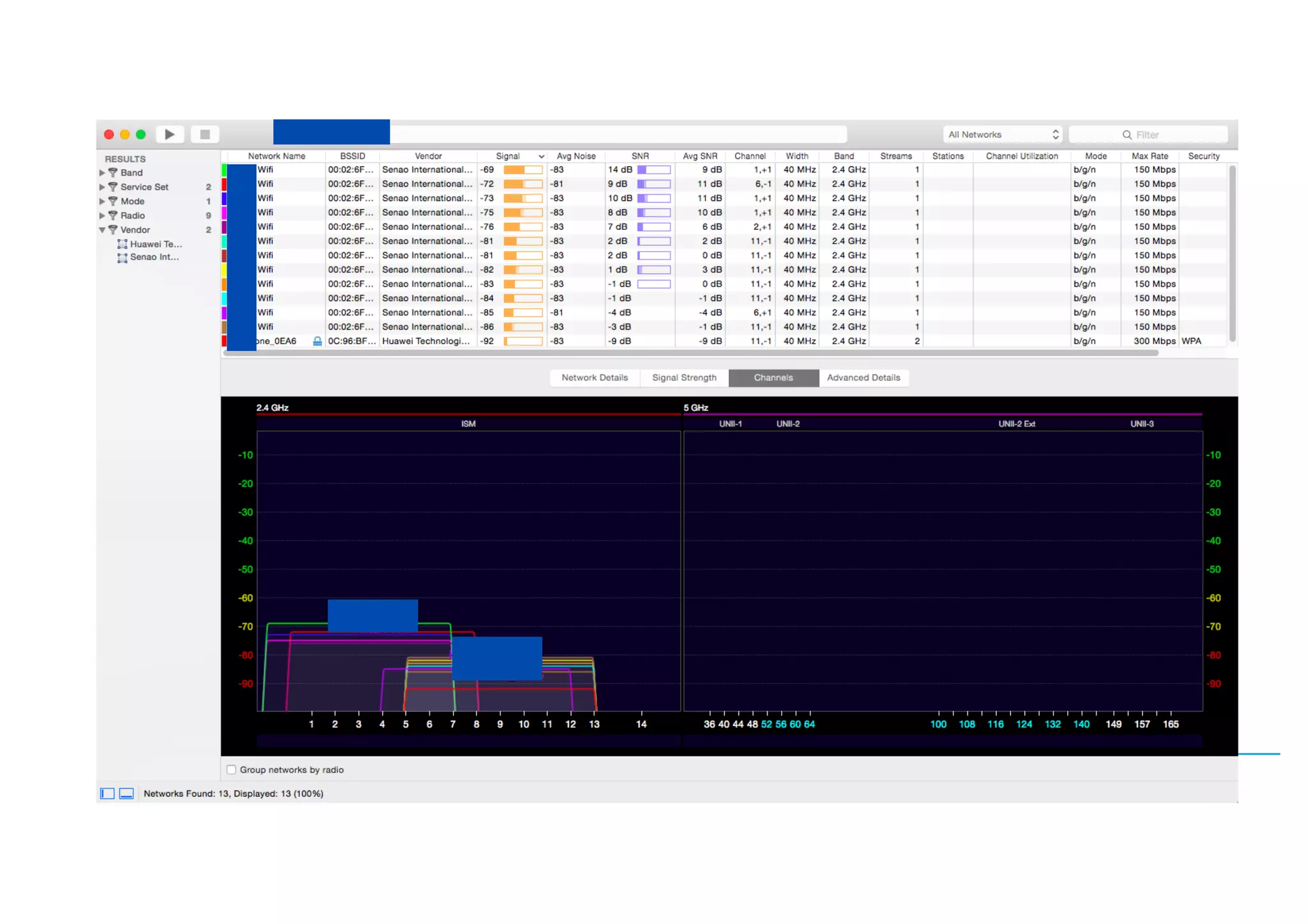

- 10.

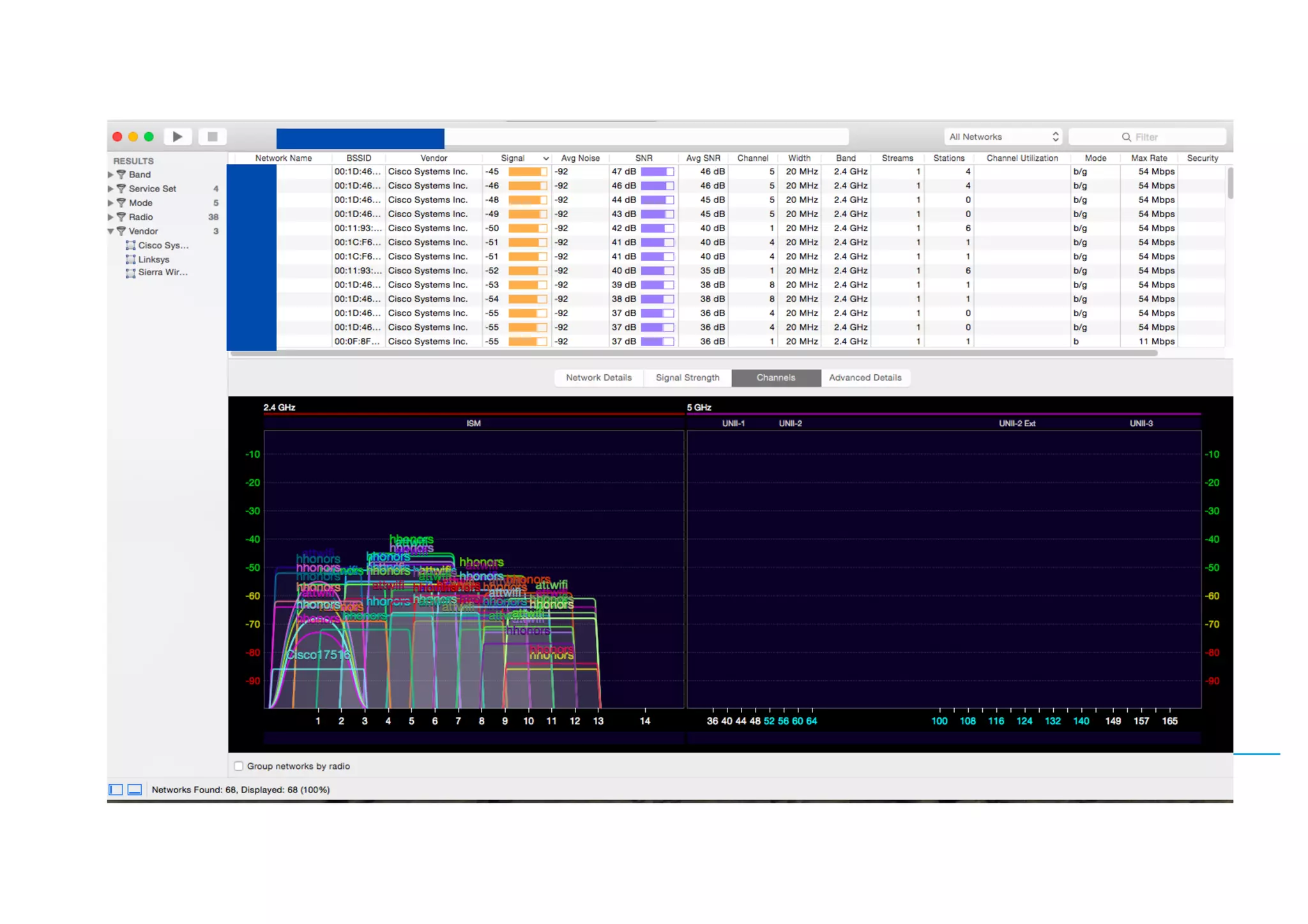

- 11.
- 12.

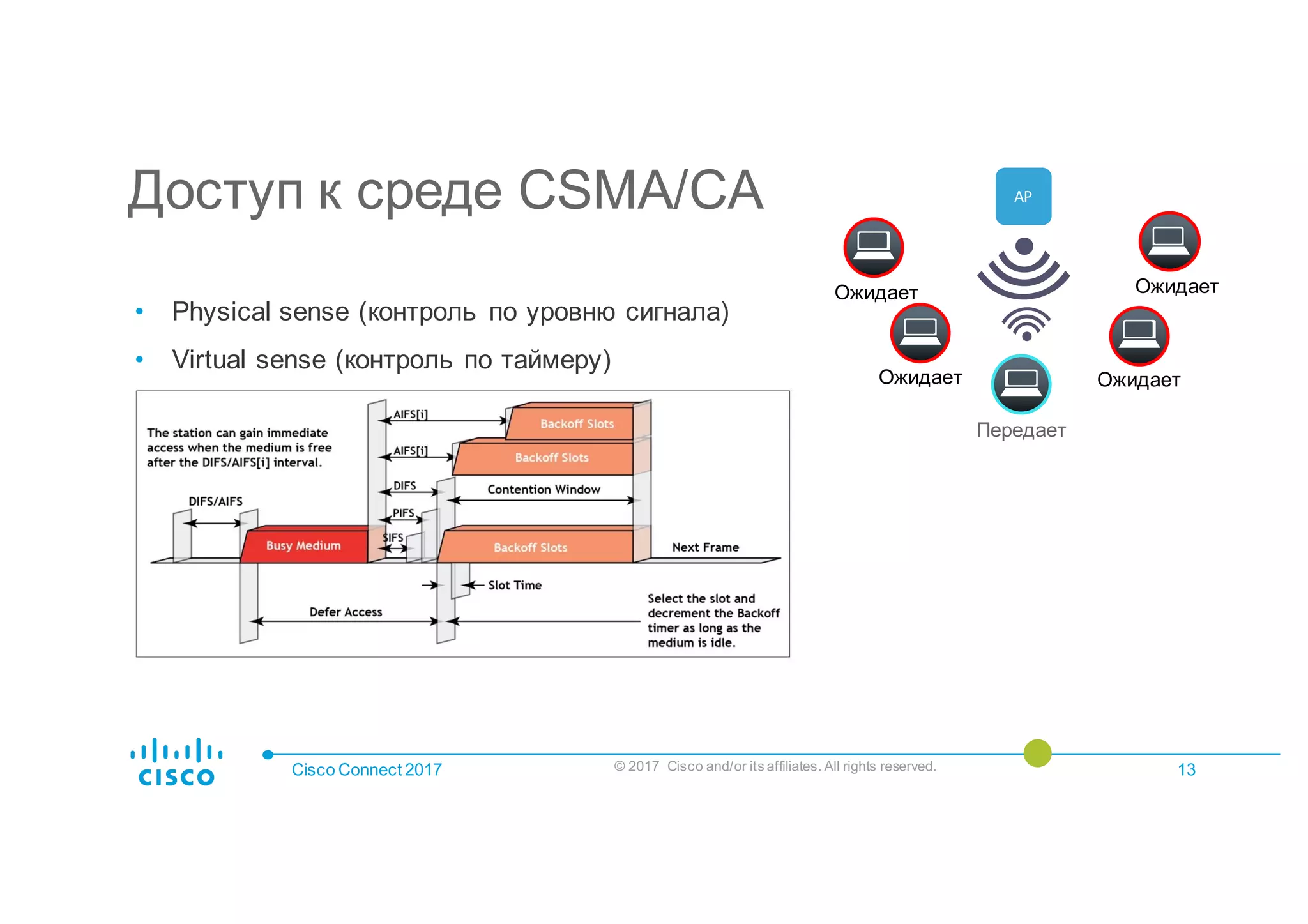

- 13. Доступ к средеCSMA/CA Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 13 AP Ожидает Ожидает Ожидает • Physical sense (контроль по уровню сигнала) • Virtual sense (контроль по таймеру) Передает Ожидает
- 14. Рекомендации 14 § Вывод: лучшевсего строить небольшие соты с разумным пересечением…
- 15.

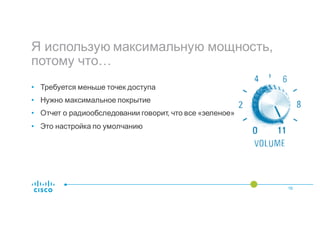

- 16. Я использую максимальнуюмощность, потому что… 16 • Требуется меньше точек доступа • Нужно максимальное покрытие • Отчет о радиообследовании говорит, что все «зеленое» • Это настройка по умолчанию
- 17.
- 18. Максимальная мощность (17dBm/ 50мВт) – это плохо… 18 • Межканальная интерференция (CCI) • Нет роуминга • Клиентская мощность гораздо меньше (обычно 11-14 dBm)
- 19. Межканальная интерференция иинтерференция между соседними каналами Самые сильные источники помех - ваши же точки доступа…

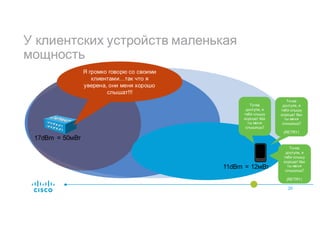

- 20. У клиентских устройствмаленькая мощность 20 17dBm = 50мВт Я громко говорю со своими клиентами…так что я уверена, они меня хорошо слышат!!! 11dBm = 12мВт Точка доступа, я тебя слышу хорошо! Как ты меня слышишь? Точка доступа, я тебя слышу хорошо! Как ты меня слышишь? (RETRY) Точка доступа, я тебя слышу хорошо! Как ты меня слышишь? (RETRY)

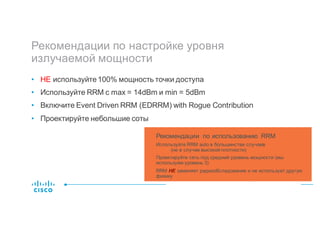

- 21. Рекомендации по настройкеуровня излучаемой мощности Рекомендации по использованию RRM Используйте RRM auto в большинстве случаев (не в случае высокой плотности) Проектируйте сеть под средний уровень мощности (мы используем уровень 3) RRM НЕ заменяет радиообследование и не использует другую физику • НЕ используйте100% мощность точки доступа • Используйте RRM с max = 14dBm и min = 5dBm • Включите Event Driven RRM (EDRRM) with Rogue Contribution • Проектируйте небольшие соты
- 22. Способ №3 22 2.4ГГц досих пор самый «важный» диапазон
- 23. © 2016 Ciscoand/or its affiliates. All rights reserved. Cisco Public Здесь все просто… “НЕТ" 2.4 GHz до сих пор самый важный диапазон 23

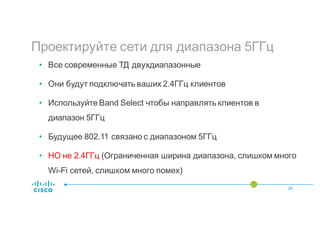

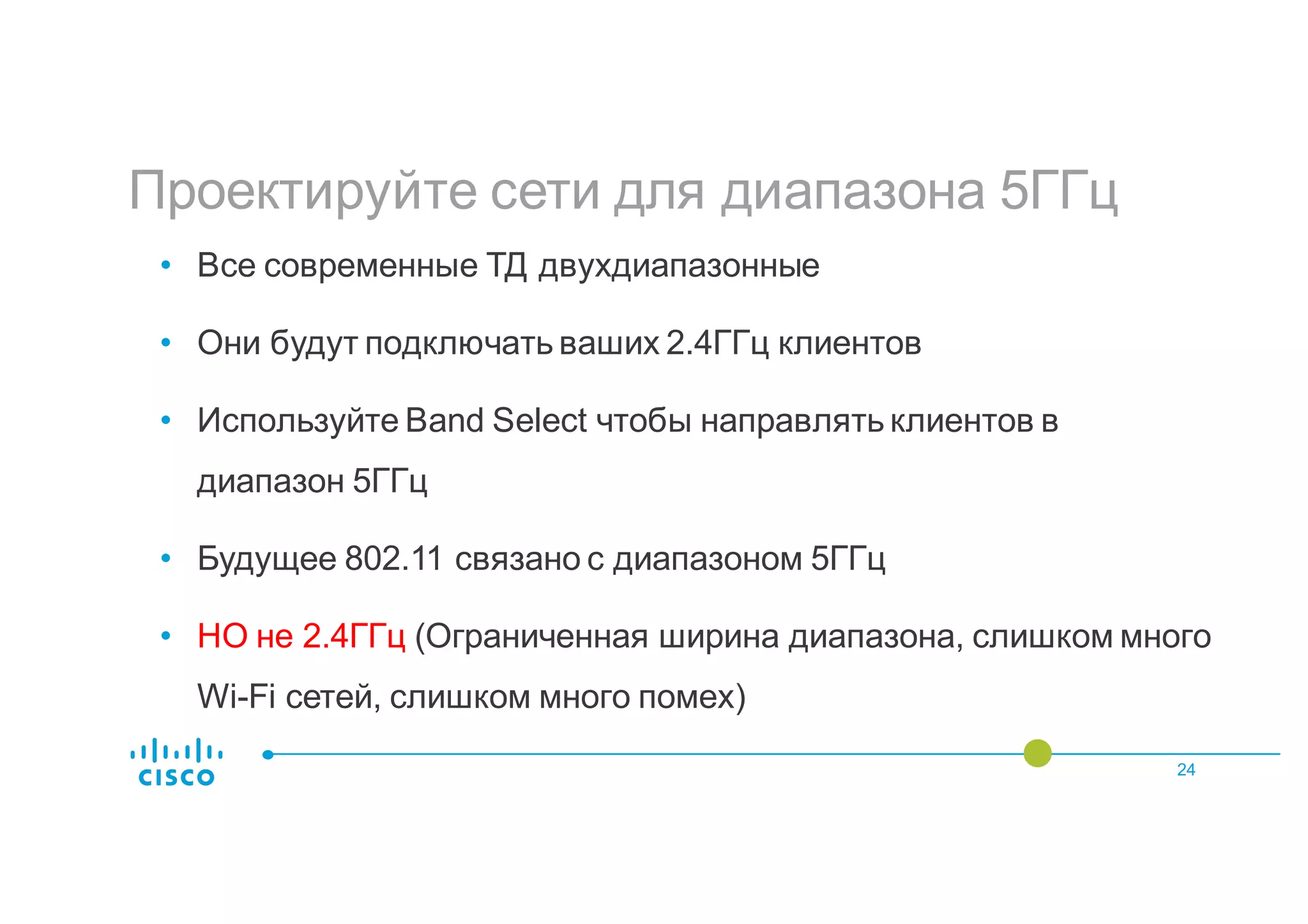

- 24. Проектируйте сети длядиапазона 5ГГц 24 • Все современные ТД двухдиапазонные • Они будут подключать ваших 2.4ГГц клиентов • Используйте Band Select чтобы направлять клиентов в диапазон 5ГГц • Будущее 802.11 связано с диапазоном 5ГГц • НО не 2.4ГГц (Ограниченная ширина диапазона, слишком много Wi-Fi сетей, слишком много помех)
- 25. Рекомендации 25 • Проектируйте новыесети для 5ГГц • Если возможно, отключайте 2.4ГГц • Не покупайте однодиапазонныеAP • Не покупайте однодиапазонные клиентские устройства • Заменяйте устаревшиеустройства на новые
- 26. “Я – специалист,и я знаю свою технологию.” “Я не буду продавать или устанавливать…" 26 “и как специалист я обещаю…” “устройства и/или точки доступа, поддерживающие только 2,4ГГц”

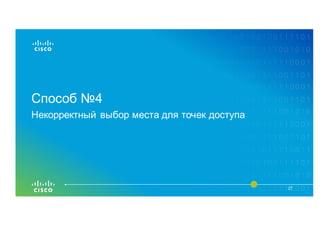

- 27. Способ №4 27 Некорректный выборместа для точек доступа

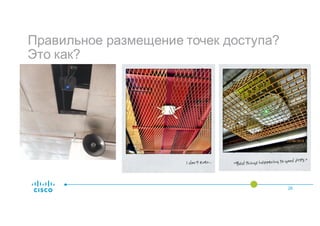

- 28. Правильное размещение точекдоступа? Это как? 28

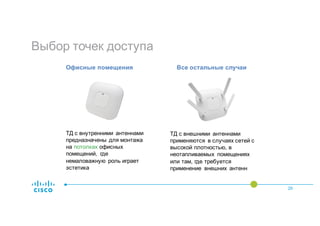

- 29. Выбор точек доступа 29 ТДс внутренними антеннами предназначены для монтажа на потолках офисных помещений, где немаловажную роль играет эстетика ТД с внешними антеннами применяются в случаях сетей с высокой плотностью, в неотапливаемых помещениях или там, где требуется применение внешних антенн Офисные помещения Все остальные случаи

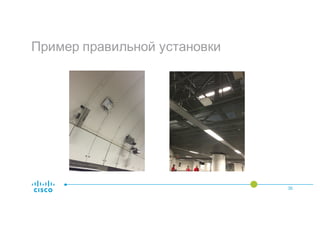

- 30.
- 31. Не очень правильно… 31 Source:www.bad-fi.com
- 32.
- 33. Рекомендации по размещениюТД 33 • Горизонтальный монтаж (ДНА, поляризация) • Ниже преград (не за подвесным потолком) • Минимум 1м от крупных отражающих объектов • Антенны одного типа, одинаково ориентированные • Минимум 3м между соседними ТД • Не монтировать ТД высоко • Не размещать ТД за металлическими преградами • Использовать уличные ТД для уличной сети
- 34. Способ №5 34 Пренебрежение безопасностьюв Wi-Fi сети
- 35.

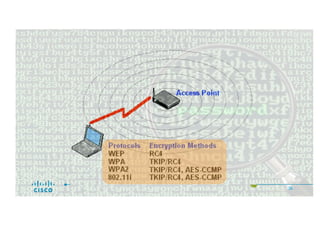

- 36.

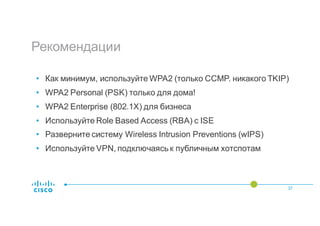

- 37. Рекомендации 37 • Как минимум,используйте WPA2 (только CCMP. никакого TKIP) • WPA2 Personal (PSK) только для дома! • WPA2 Enterprise (802.1X) для бизнеса • Используйте Role Based Access (RBA) с ISE • Разверните систему Wireless Intrusion Preventions (wIPS) • Используйте VPN, подключаясь к публичным хотспотам

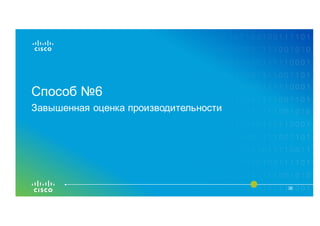

- 38. Способ №6 38 Завышенная оценкапроизводительности
- 39. Ожидания и суроваяреальность… 39 А в реальности...

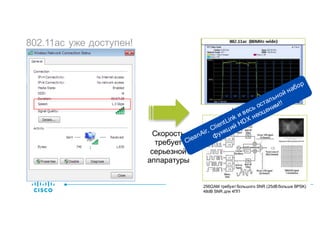

- 40. 802.11ac уже доступен! 40256QAMтребует большого SNR (25dB больше BPSK) 48dB SNR для 4ПП Канал 80МГц Скорость требует серьезной аппаратуры
- 41. Wave 2 ужездесь… 41 Что такое Wave 2: 160МГц каналы > 4 Пространственных потоков Multi-User-MIMO (MU-MIMO)

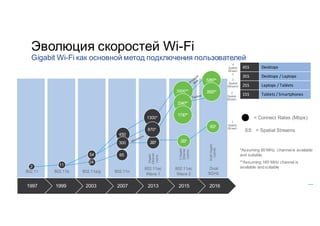

- 42. Эволюция скоростей Wi-Fi GigabitWi-Fi как основной метод подключения пользователей 4SS Desktops 3SS Desktops / Laptops 2SS Laptops / Tablets 1SS Tablets / Smartphones *Assuming 80 MHz channelis available and suitable **Assuming 160 MHz channel is available and suitable 802.11 802.11n802.11b 802.11a/g 802.11ac Wave 1 802.11ac Wave 2 3500** 2340** 1730** 290* = Connect Rates (Mbps) = Spatial StreamsSS 20162015 Gigabit Ethernet Uplink 2Gigabit Ethernet Uplinks 1 Spatial Stream 2 Spatial Stream 4 Spatial Stream s 3 Spatial Streams 20132007200319991997 2 11 24 54 65 450 300 1300* 290* 870* 5260** 3500** 600* Dual 5GHz Multi-Gigabit Uplinks
- 43. MU-MIMO 43 В настоящий моментподдерживается максимально 3 клиента по 1 ПП

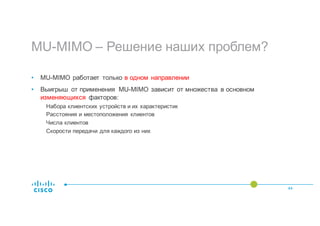

- 44. MU-MIMO – Решениенаших проблем? 44 • MU-MIMO работает только в одном направлении • Выигрыш от применения MU-MIMO зависит от множества в основном изменяющихся факторов: Набора клиентских устройств и их характеристик Расстояния и местоположения клиентов Числа клиентов Скорости передачи для каждого из них

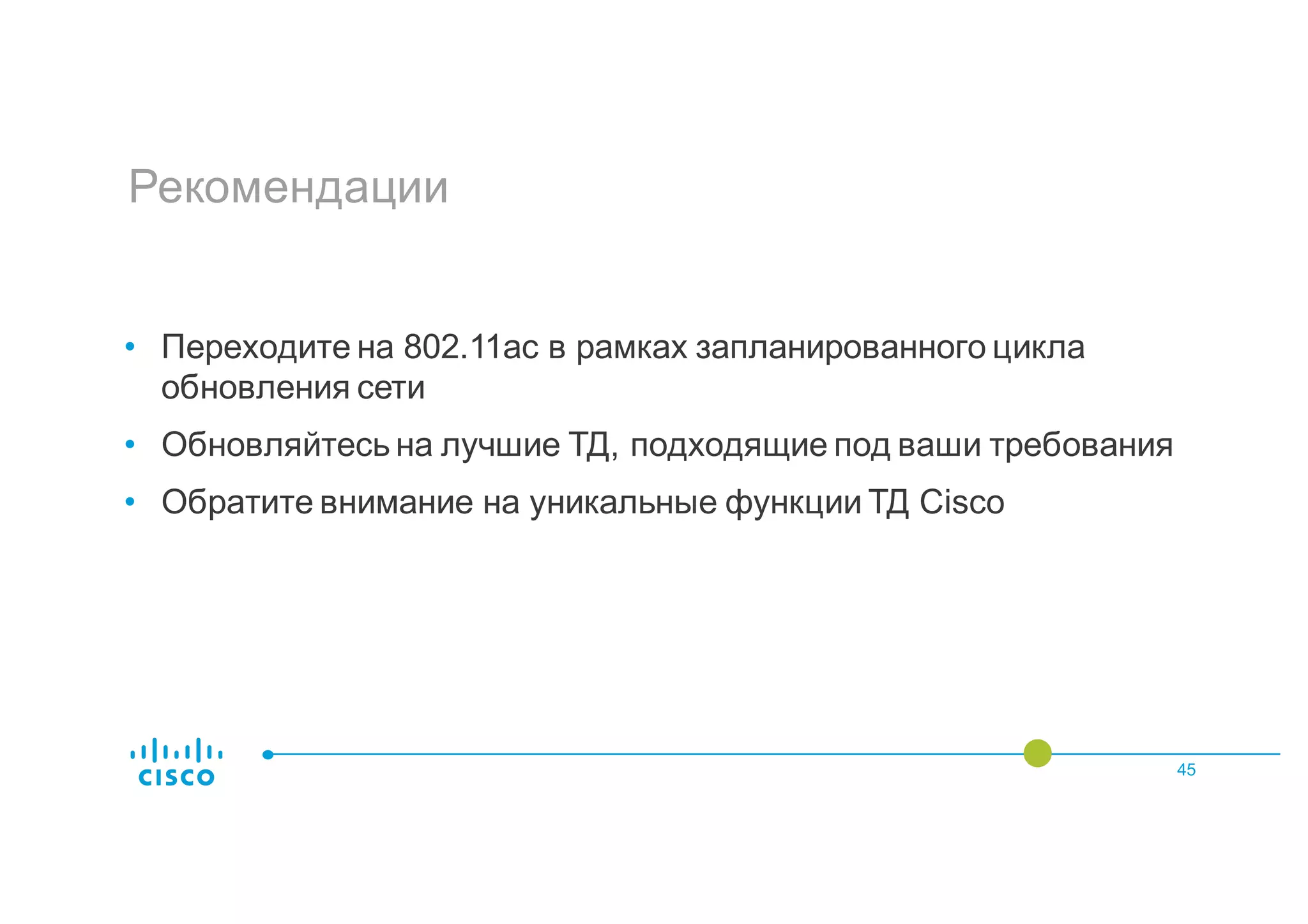

- 45. Рекомендации 45 • Переходите на802.11ac в рамках запланированного цикла обновления сети • Обновляйтесь на лучшие ТД, подходящие под ваши требования • Обратите внимание на уникальные функции ТД Cisco

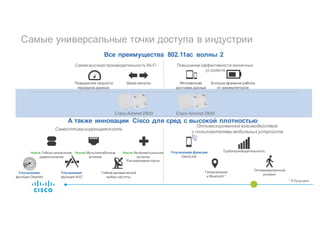

- 46. Самые универсальные точкидоступа в индустрии Все преимущества 802.11ac волны 2 Повышение скорости передачи данных Шире каналы Мгновенная доставка данных Больше времени работы от аккумуляторов Самая высокая производительность Wi-Fi Повышение эффективности оконечных устройств Новое Гибкое назначение радиосигналов Новое Интеллектуальная антенна Расширяемые порты Улучшенная функция CleanAir А также инновации Cisco для сред с высокой плотностью Улучшенная функция ClientLink Новое Мультигигабитные аплинки Улучшенная функция AVC Турбопроизводительность Оптимизированный роуминг Гиперлокация и Bluetooth * Гибкий динамический выбор частоты Самооптимизирующаясясеть Оптимизированное взаимодействие с пользователями мобильных устройств Cisco Aironet2800 Cisco Aironet3800 * В будущем.

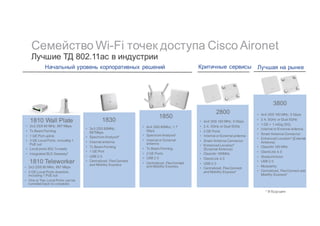

- 47. Семейство Wi-Fi точекдоступа Cisco Aironet Лучшие ТД 802.11ac в индустрии Начальный уровень корпоративных решений Критичные сервисы Лучшая на рынке 1850 • 4x4:3SS 80Mhz; 1.7 Gbps • Spectrum Analysis* • Internal or External antenna • Tx Beam Forming • 2 GE Ports • USB 2.0 • Centralized, FlexConnect and Mobility Express 2800 • 4x4:3SS 160 MHz; 5 Gbps • 2.4, 5GHz or Dual 5GHz • 2 GE Ports • Internal or External antenna • Smart Antenna Connector • Enhanced Location* (External Antenna) • CleanAir 160MHz • ClientLink 4.0 • USB 2.0 • Centralized, FlexConnect and Mobility Express* 3800 • 4x4:3SS 160 MHz; 5 Gbps • 2.4, 5GHz or Dual 5GHz • 1 GE + 1 mGig (5G) • Internal or External antenna • Smart Antenna Connector • Enhanced Location* (External Antenna) • CleanAir 160 MHz • ClientLink 4.0 • StadiumVision • USB 2.0 • Modularity • Centralized, FlexConnect and Mobility Express* 1810 Wall Plate • 2x2:2SS 80 MHz; 867 Mbps • Tx Beam Forming • 1 GE Port uplink • 3 GE Local Ports, including 1 PoE out • Local ports 802.1x ready • Integrated BLE Gateway* 1830 • 3x3:2SS 80MHz; 867Mbps • Spectrum Analysis* • Internal antenna • Tx Beam Forming • 1 GE Port • USB 2.0 • Centralized, FlexConnect and Mobility Express 1810 Teleworker • 2x2:2SS 80 MHz; 867 Mbps • 3 GE Local Ports downlink, including 1 PoE out • One or Two Local Ports can be tunneled back to corporate * В будущем

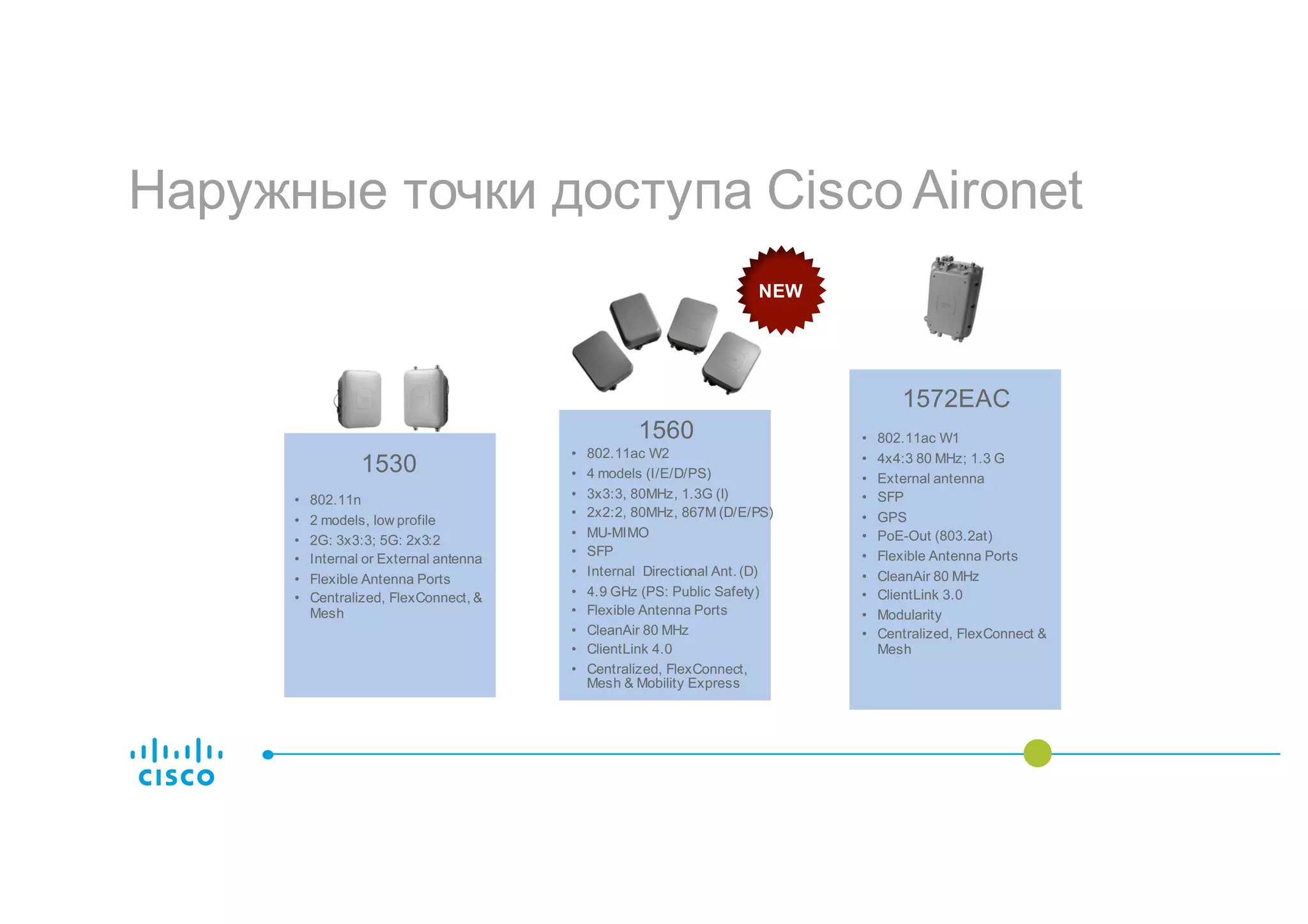

- 48. Наружные точки доступаCisco Aironet 1560 • 802.11ac W2 • 4 models (I/E/D/PS) • 3x3:3, 80MHz, 1.3G (I) • 2x2:2, 80MHz, 867M (D/E/PS) • MU-MIMO • SFP • Internal Directional Ant. (D) • 4.9 GHz (PS: Public Safety) • Flexible Antenna Ports • CleanAir 80 MHz • ClientLink 4.0 • Centralized, FlexConnect, Mesh & Mobility Express 1572EAC • 802.11ac W1 • 4x4:3 80 MHz; 1.3 G • External antenna • SFP • GPS • PoE-Out (803.2at) • Flexible Antenna Ports • CleanAir 80 MHz • ClientLink 3.0 • Modularity • Centralized, FlexConnect & Mesh 1530 • 802.11n • 2 models, low profile • 2G: 3x3:3; 5G: 2x3:2 • Internal or External antenna • Flexible Antenna Ports • Centralized, FlexConnect, & Mesh NEW
- 49. Способ №7 49 Отказ отрадиообследования

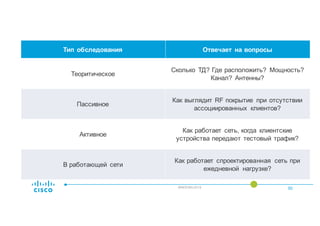

- 50. BRKEWN-2019 50 Тип обследованияОтвечает на вопросы Теоритическое Сколько ТД? Где расположить? Мощность? Канал? Антенны? Пассивное Как выглядит RF покрытие при отсутствии ассоциированных клиентов? Активное Как работает сеть, когда клиентские устройства передают тестовый трафик? В работающей сети Как работает спроектированная сеть при ежедневной нагрузке?

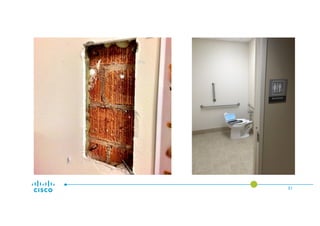

- 51. Make sure youknow what you see… Cause not everything is what it seems… And make sure you survey everywhere… I mean.. Everywhere! 51
- 52. Predictive Site Survey 52 APredictive Site Survey is not a Site Survey. It’s a Design. But no On Site knowledge. You can’t see interference No problem area’s. And can’t see "What’s there…"

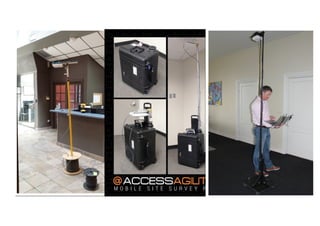

- 53. Active Site Survey 53 Connectedto an AP Can be an ‘AP on a Stick’
- 54.

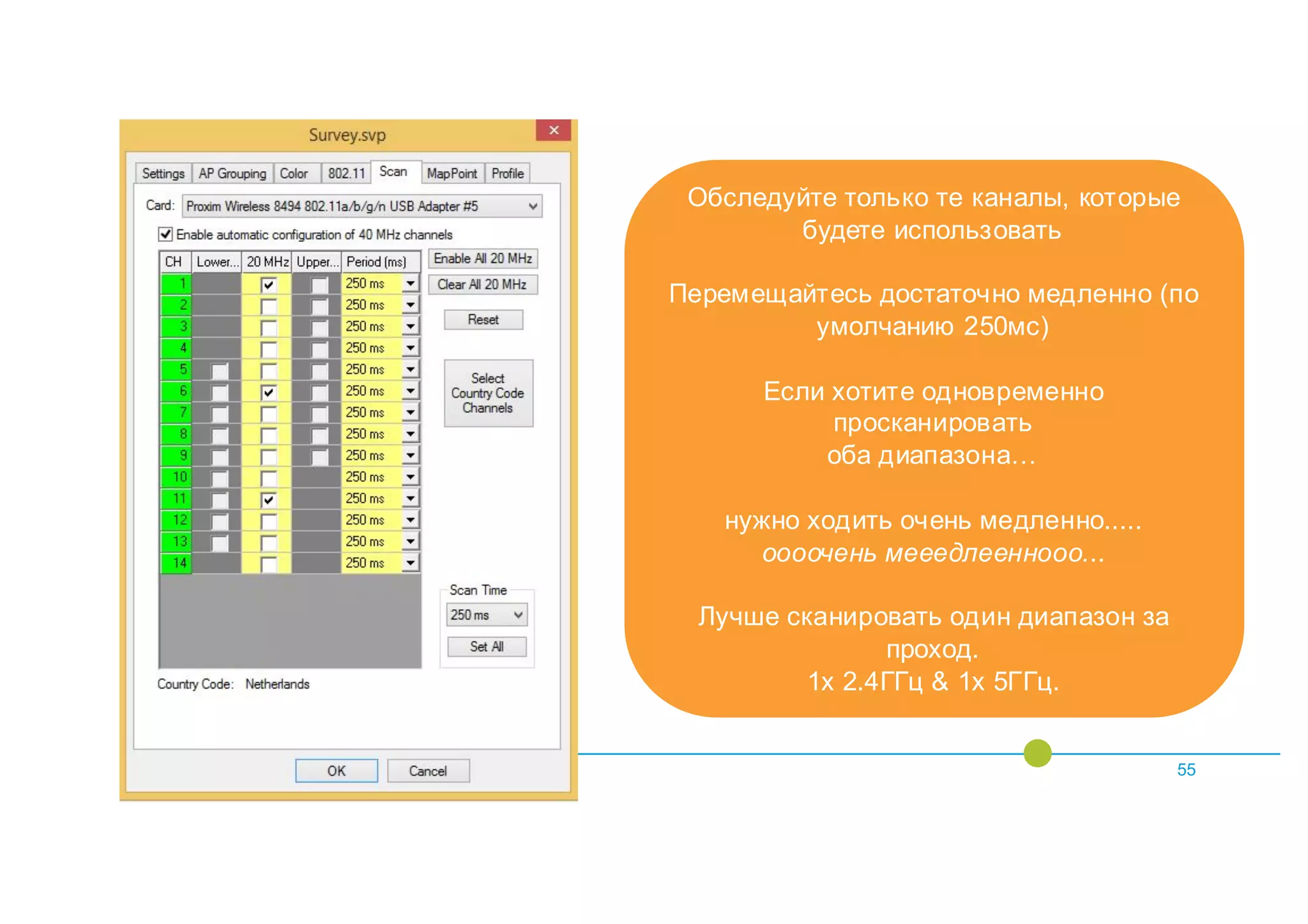

- 55. 55 Обследуйте только теканалы, которые будете использовать Перемещайтесь достаточно медленно (по умолчанию 250мс) Если хотите одновременно просканировать оба диапазона… нужно ходить очень медленно..... оооочень мееедлееннооо... Лучше сканировать один диапазон за проход. 1x 2.4ГГц & 1x 5ГГц.
- 56. 56 Survey on both sidesof Objects And cover Everything! Да… 5 километровая прогулка...
- 57.

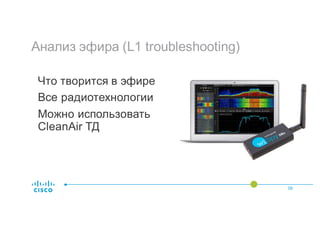

- 58. Анализ эфира (L1troubleshooting) 58 Что творится в эфире Все радиотехнологии Можно использовать CleanAir ТД
- 59. Поиск неполадок, сборпакетов в эфире (L2) 59 AirPCap card (Riverbed) Wireshark Для mac… ‘Airtool’ (автор Adrian Granados)
- 60. Рекомендации 60 • Необходимо проводитьвсе четыре обследования (теоритическое, пассивное, активное, в рабочей сети) • Проводите анализ эфира до и после инсталляции беспроводной сети
- 61.
- 62. Для начала… 62 Нужно найтивремя и изучить стандарт 802.11

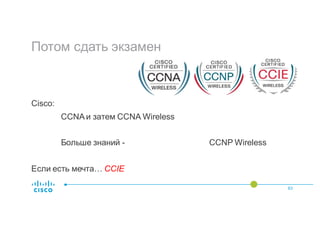

- 63. Потом сдать экзамен Cisco: CCNAи затем CCNA Wireless Больше знаний - CCNP Wireless Если есть мечта… CCIE 63
- 64.

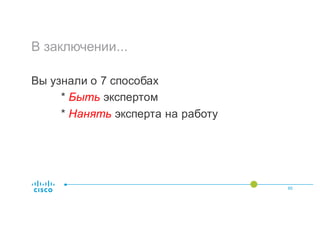

- 65. В заключении... Вы узналио 7 способах * Быть экспертом * Нанять эксперта на работу 65
- 66. 66 But if yousearch…
- 67. © 2016 Ciscoand/or its affiliates. All rights reserved. Cisco Public #CiscoConnectRu#CiscoConnectRu Спасибо за внимание! Оцените данную сессию в мобильном приложении конференции © 2017 Cisco and/or its affiliates. All rights reserved. Контакты: Тел.: +7 495 9611410 www.cisco.com www.facebook.com/CiscoRu www.vk.com/cisco www.instagram.com/ciscoru www.youtube.com/user/CiscoRussiaMedia
