Chương 2 trình bày tổng quan về hệ thống web, bao gồm các chức năng và mô hình kiến trúc hệ thống, như mô hình khách/chủ và cách xử lý truy vấn từ web client đến web server. Ngoài ra, tài liệu cũng thảo luận về công nghệ Java, script, ActiveX, và nguyên tắc hoạt động của URL trong việc truy cập tài nguyên trên Internet. Chương kết thúc bằng việc mô tả quy trình mà trình duyệt web thực hiện để nhận diện và gửi yêu cầu đến máy chủ web.

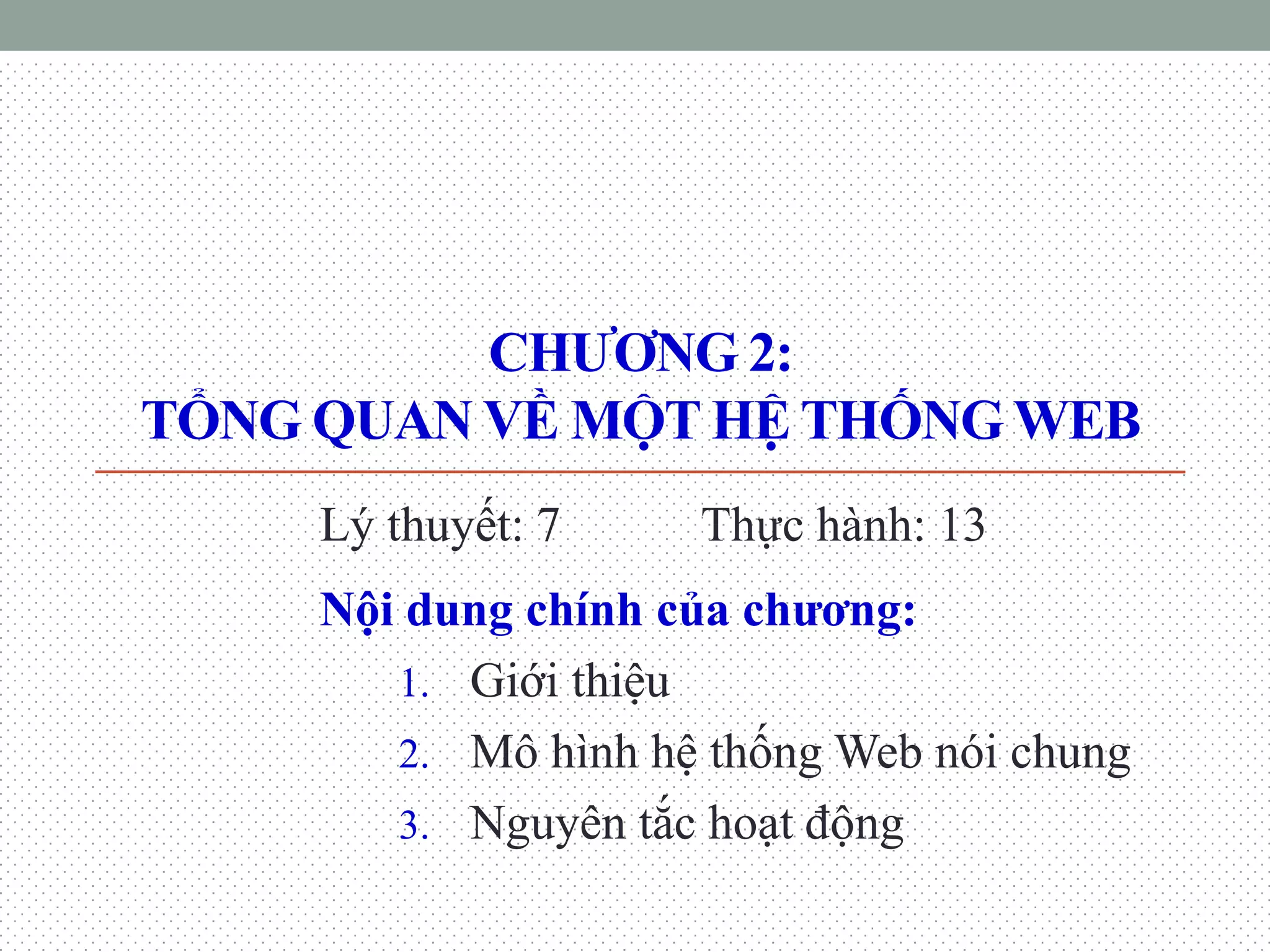

1. CHƢƠNG 2:
TỔNG QUAN VỀ MỘT HỆ THỐNG WEB
Lý thuyết: 7 Thực hành: 13
Nội dung chính của chƣơng:
1. Giới thiệu
2. Mô hình hệ thống Web nói chung
3. Nguyên tắc hoạt động

2. VIDEO CLIP: NHỮNG CHIẾN BINH MẠNG
Chương 2: Tổng quan về hệ thống Web 2

3. 1. Giới thiệu
Các chức năng của bất kì một phần mềm ứng dụng có thể được
chia thành 3 nhóm sau đây:
Các chức năng liên quan tới đầu vào (input) và đầu ra
(output)
Các chức năng ứng dụng, cụ thể tới từng vùng kiến thức
(một vùng chuyên để giải quyết một vấn đề nào đó) của ứng
dụng
Các chức năng quản lý dữ liệu Data mining
Bất kì một ứng dụng phân mềm hiện nay có thể được biểu diển
bởi một cấu trúc bao gồm 3 thành phần sau:
 Các thành phần trình diễn, mà nó thực thi giao diện người
dùng
 Các thành phần ứng dụng, thực thi các chức năng ứng dụng
 Các thành phần cung cấp truy cập tới các người tài nguyên
thông tin, thông tin
Chương 2: Tổng quan về hệ thống Web 3

4. Các mô hình kiến trúc khách chủ
 Chỉ có dữ liệu được lưu trữ trên máy chủ (Hình1).
Hình 1: Mô hình truy cập đến dữ liệu từ xa
Chương 2: Tổng quan về hệ thống Web 4

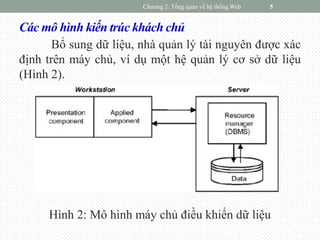

5. Các mô hình kiến trúc khách chủ
Bổ sung dữ liệu, nhà quản lý tài nguyên được xác
định trên máy chủ, ví dụ một hệ quản lý cơ sở dữ liệu
(Hình 2).
Hình 2: Mô hình máy chủ điều khiển dữ liệu
Chương 2: Tổng quan về hệ thống Web 5

6. Các mô hình kiến trúc khách chủ

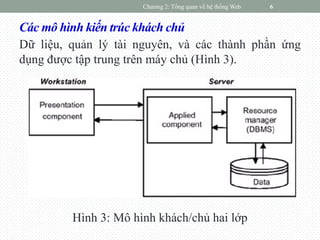

Dữ liệu, quản lý tài nguyên, và các thành phần ứng
dụng được tập trung trên máy chủ (Hình 3).
Hình 3: Mô hình khách/chủ hai lớp
Chương 2: Tổng quan về hệ thống Web 6

7. Các mô hình kiến trúc khách chủ
Các thành phần ứng dụng được lưu trên máy chủ,
trong khi dữ liệu và quản lý tài nguyên được lưu trong
máy chủ khác (Hình 4).

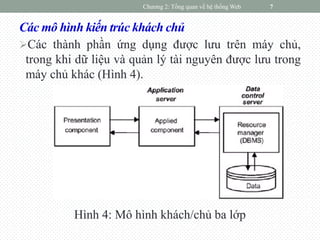

Hình 4: Mô hình khách/chủ ba lớp
Chương 2: Tổng quan về hệ thống Web 7

8. Các mô hình kiến trúc khách chủ

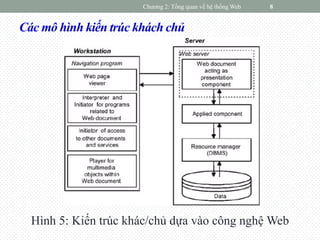

Hình 5: Kiến trúc khác/chủ dựa vào công nghệ Web
Chương 2: Tổng quan về hệ thống Web 8

9. Sự tương tác với Webserver

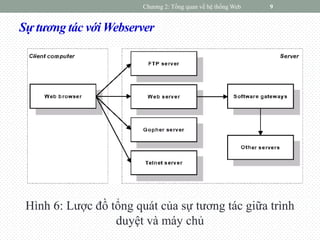

Hình 6: Lược đồ tổng quát của sự tương tác giữa trình
duyệt và máy chủ
Chương 2: Tổng quan về hệ thống Web 9

10. Xử lý truy vấn từ Web Client
Các bước xử lý bởi máy chủ khi xử lý truy vấn nhận
được từ Web Client:
1. Trình duyệt Web hoặc Web client khác, gửi truy vấn
đến máy chủ Web, yêu cầu tài nguyên thông tin.
Truy vấn này được gửi trong định dạng HTTP, trong
khi địa chỉ của nguồn tài nguyên yêu cậu được xác
định trong định dang URL.
2. Sau khi nhận được truy vấn từ máy trạm, mấy chủ
Web xác định sự tồn tại của các nguồn tài nguyên
được yêu cầu trong nguồn tài nguyên cục bộ, có
nghĩa là trong nguồn tài nguyên mà máy chủ điều
khiển.
Chương 2: Tổng quan về hệ thống Web 10

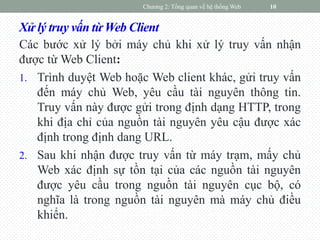

11. Xử lý truy vấn từ Web Client
Các bước xử lý bởi máy chủ khi xử lý truy vấn nhận
được từ Web Client:
3. Nếu nguồn tài nguyên yêu cầu có sẵn, máy chủ Web
kiểm tra quyền truy cập vào nguồn tài nguyên này
và nếu quyền truy cập không vi phạm, máy chủ Web
trả về nội dung của nguồn tài nguyên đến cho Web
client.
4. Nếu yêu cầu của Web client can thiệp các quyền
truy cập tài nguyên, máy chủ Web từ chối truy vấn
và tra về cảnh bảo thích hợp cho client.
Chương 2: Tổng quan về hệ thống Web 11

12. Xử lý truy vấn từ Web Client
5. Nếu nguồn tài nguyên yêu cầu không nằm trong
nguồn tai nguyên cục bộ trên máy chủ Web, máy
Chương 2: Tổng quan về hệ thống Web 12
chủ xác định thông
tin về vị trí nguồn
tài nguyên từ các
tệp cấu hình của
nó, kể cả việc xây
dựng lại (Hình 7).

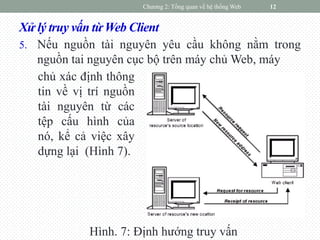

Hình. 7: Định hướng truy vấn

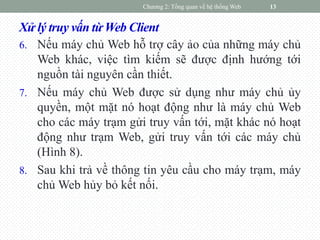

13. Xử lý truy vấn từ Web Client
6. Nếu máy chủ Web hỗ trợ cây ảo của những máy chủ
Web khác, việc tìm kiếm sẽ được định hướng tới
nguồn tài nguyên cần thiết.
7. Nếu máy chủ Web được sử dụng như máy chủ ủy
quyền, một mặt nó hoạt động như là máy chủ Web
cho các máy trạm gửi truy vấn tới, mặt khác nó hoạt
động như trạm Web, gửi truy vấn tới các máy chủ
(Hình 8).
8. Sau khi trả về thông tin yêu cầu cho máy trạm, máy
chủ Web hủy bỏ kết nối.
Chương 2: Tổng quan về hệ thống Web 13

14. Xử lý truy vấn từ Web Client

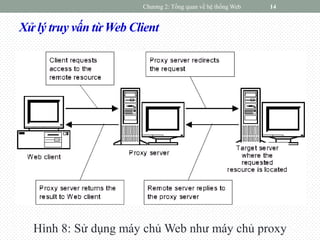

Hình 8: Sử dụng máy chủ Web như máy chủ proxy
Chương 2: Tổng quan về hệ thống Web 14

15. Xử lý thông tin phân tán trên nền tảng của những chương
trình dễ biến đổi
Có 3 kiểu chương trình chính có thể được kết hợp với
tài liệu Web và truyền tới máy trạm để thực thị:
Java applet được thực thi bởi công nghệ Java
Các chương trình được viết bằng các ngôn ngữ kịch
bản như JavaScript, VBScript, VRML
Các thành phần ActiveX, liên quan tới công nghệ
ActiveX
Chương 2: Tổng quan về hệ thống Web 15

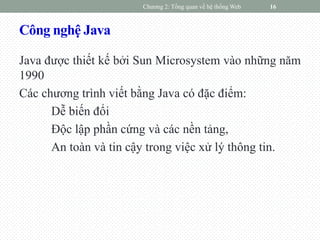

16. Công nghệ Java
Java được thiết kế bởi Sun Microsystem vào những năm
1990
Các chương trình viết bằng Java có đặc điểm:
Dễ biến đổi
Độc lập phần cứng và các nền tảng,
An toàn và tin cậy trong việc xử lý thông tin.
Chương 2: Tổng quan về hệ thống Web 16

17. Công nghệ Java

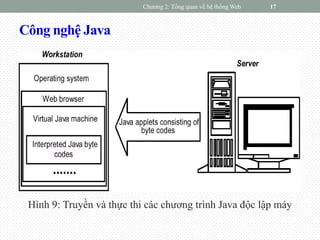

Hình 9: Truyền và thực thi các chương trình Java độc lập máy
Chương 2: Tổng quan về hệ thống Web 17

18. Công nghệ Java

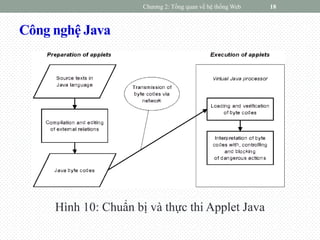

Hình 10: Chuẩn bị và thực thi Applet Java
Chương 2: Tổng quan về hệ thống Web 18

19. Các công nghệ dựa vào sử dụng các ngôn ngữ kịch bản
Các ngôn ngữ kịch bản chính hiện thời dành cho viết
chương trình biến đổi bao gồm:
Ngôn ngữ kịch bản JavaScript, được phát triển bởi
Netscape và Sun Microsystems, và ngôn ngữ
VBSCript của Microsoft.
Ngôn ngữ mô tả thực tế ảo (Virtual Reality Modeling
Language), được phát triển bởi Silicon Graphics.
Chương 2: Tổng quan về hệ thống Web 19

20. Các công nghệ dựa vào sử dụng các ngôn ngữ kịch bản

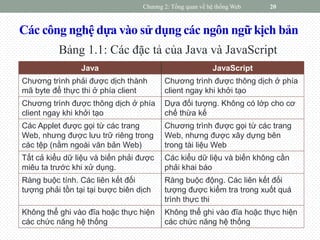

Bảng 1.1: Các đặc tả của Java và JavaScript
Chương 2: Tổng quan về hệ thống Web 20
Java JavaScript
Chương trình phải được dịch thành
mã byte để thực thi ở phía client
Chương trình được thông dịch ở phía
client ngay khi khởi tạo
Chương trình được thông dịch ở phía
client ngay khi khởi tạo
Dựa đối tượng. Không có lớp cho cơ
chế thừa kế
Các Applet được gọi từ các trang
Web, nhưng được lưu trữ riêng trong
các tệp (nằm ngoài văn bản Web)
Chương trình được gọi từ các trang
Web, nhưng được xây dựng bên
trong tài liệu Web
Tất cả kiểu dữ liệu và biến phải được
miêu ta trước khi xử dụng.
Các kiểu dữ liệu và biến không cần
phải khai báo
Ràng buộc tính. Các liên kết đối
tượng phải tồn tại tại bược biên dịch
Ràng buộc động. Các liên kết đối
tượng được kiểm tra trong xuốt quá
trình thực thi
Không thể ghi vào đĩa hoặc thực hiện
các chức năng hệ thống
Không thể ghi vào đĩa hoặc thực hiện
các chức năng hệ thống

21. Công nghệActiveX
ActiveX là tập hợp các công nghệ của Microsoft tập
trung vào việc bổ sung, tích hợp và thống nhất các
phương thức biểu diễn và xử lý thông tin hiện thời
trong mạng máy tính.
Ý tưởng của các công nghệ ActiveX nằm ở cách thức
giống nhau của việc truy cập tới tất cả các nguồn tài
nguyên thông tin
ActiveX hỗ trở các kiểu chương trình di động sau:
Các điều khiển ActiveX
Java applets
Các chương trình được viết trong các ngôn ngữ
kịch bản như JavaScript, VBScript và VRML
Chương 2: Tổng quan về hệ thống Web 21

22. Công nghệActiveX

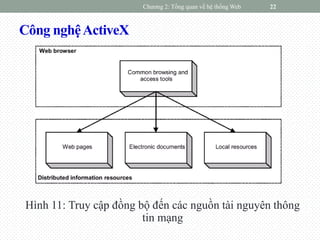

Hình 11: Truy cập đồng bộ đến các nguồn tài nguyên thông
tin mạng
Chương 2: Tổng quan về hệ thống Web 22

23. Công nghệActiveX

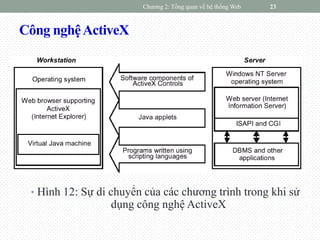

• Hình 12: Sự di chuyển của các chương trình trong khi sử
dụng công nghệ ActiveX
Chương 2: Tổng quan về hệ thống Web 23

24. Công nghệActiveX
Sự khác biệt của các thành phần điều khiển ActiveX so với
Java applets:
Các chương trình ActiveX Controls bao gồm mã có khả
năng thực thi, phụ thuộc vào nèn tảng “phần cứng-hệ điều
hành). Mã byte của Java applet độc lập nền tảng.
Các đơn vị nạp của ActiveX Controls giữ nguyên trên hệ
thống máy trạm, ngược lại, nó được nạp mồi khi Java
applet được yêu cầu.
Khi các chương trình ActiveX Controls không làm theo
cách thức tương tư như Java applets dưới điều khiển của
việc quản lý bảo mật, các chương trình có thể dành được
truy cập tới đĩa và thực hiện các chức năng khác cho các
ứng dụng
Chương 2: Tổng quan về hệ thống Web 24

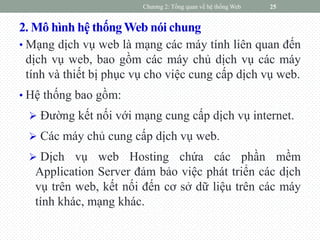

25. 2. Mô hình hệ thốngWeb nói chung
• Mạng dịch vụ web là mạng các máy tính liên quan đến
dịch vụ web, bao gồm các máy chủ dịch vụ các máy
tính và thiết bị phục vụ cho việc cung cấp dịch vụ web.
• Hệ thống bao gồm:
 Đường kết nối với mạng cung cấp dịch vụ internet.
 Các máy chủ cung cấp dịch vụ web.
 Dịch vụ web Hosting chứa các phần mềm
Application Server đảm bảo việc phát triển các dịch
vụ trên web, kết nối đến cơ sở dữ liệu trên các máy
tính khác, mạng khác.
Chương 2: Tổng quan về hệ thống Web 25

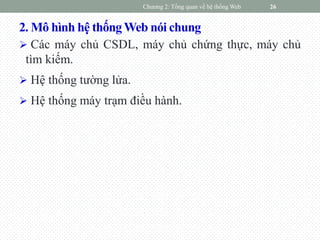

26. 2. Mô hình hệ thốngWeb nói chung
 Các máy chủ CSDL, máy chủ chứng thực, máy chủ
tìm kiếm.
 Hệ thống tường lửa.
 Hệ thống máy trạm điều hành.
Chương 2: Tổng quan về hệ thống Web 26

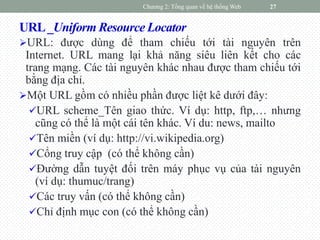

27. URL_Uniform Resource Locator
URL: được dùng để tham chiếu tới tài nguyên trên
Internet. URL mang lại khả năng siêu liên kết cho các
trang mạng. Các tài nguyên khác nhau được tham chiếu tới
bằng địa chỉ.
Một URL gồm có nhiều phần được liệt kê dưới đây:
URL scheme_Tên giao thức. Ví dụ: http, ftp,… nhưng
cũng có thể là một cái tên khác. Ví du: news, mailto
Tên miền (ví dụ: http://vi.wikipedia.org)
Cổng truy cập (có thể không cần)
Đường dẫn tuyệt đối trên máy phục vụ của tài nguyên
(ví dụ: thumuc/trang)
Các truy vấn (có thể không cần)
Chỉ định mục con (có thể không cần)
Chương 2: Tổng quan về hệ thống Web 27

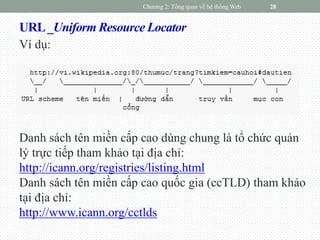

28. URL_Uniform Resource Locator
Ví dụ:
Chương 2: Tổng quan về hệ thống Web 28
Danh sách tên miền cấp cao dùng chung là tổ chức quản
lý trực tiếp tham khảo tại địa chỉ:
http://icann.org/registries/listing.html
Danh sách tên miền cấp cao quốc gia (ccTLD) tham khảo
tại địa chỉ:
http://www.icann.org/cctlds

29. URL_Uniform Resource Locator
Ví dụ: Cấu trúc của hệ thống tên miền
Chương 2: Tổng quan về hệ thống Web 29
Tên miền quốc gia
Việt Nam ".VN" được
quy định trong Thông
tư số 09/2008/TT-
BTTTT ngày
24/12/200

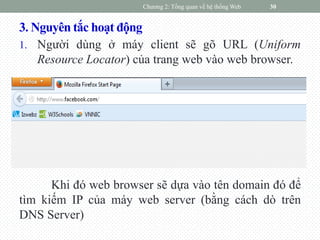

30. 3. Nguyên tắc hoạt động
1. Người dùng ở máy client sẽ gõ URL (Uniform
Resource Locator) của trang web vào web browser.
Khi đó web browser sẽ dựa vào tên domain đó để
tìm kiếm IP của máy web server (bằng cách dò trên
DNS Server)
Chương 2: Tổng quan về hệ thống Web 30

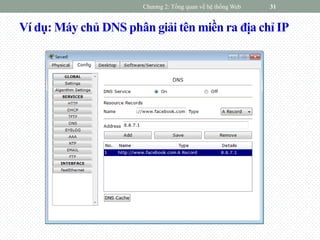

31. Ví dụ: Máy chủ DNS phân giải tên miền ra địa chỉ IP
Chương 2: Tổng quan về hệ thống Web 31

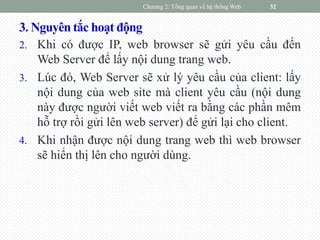

32. 3. Nguyên tắc hoạt động
2. Khi có được IP, web browser sẽ gửi yêu cầu đến
Web Server để lấy nội dung trang web.
3. Lúc đó, Web Server sẽ xử lý yêu cầu của client: lấy
nội dung của web site mà client yêu cầu (nội dung
này được người viết web viết ra bằng các phần mêm
hỗ trợ rồi gửi lên web server) để gửi lại cho client.
4. Khi nhận được nội dung trang web thì web browser
sẽ hiển thị lên cho người dùng.
Chương 2: Tổng quan về hệ thống Web 32

33. 3. Nguyên tắc hoạt động
Ví dụ:
Chương 2: Tổng quan về hệ thống Web 33

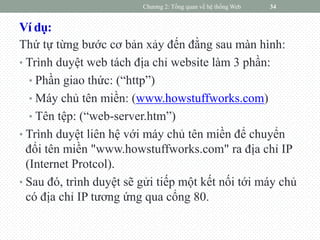

34. Ví dụ:
Thứ tự từng bước cơ bản xảy đến đằng sau màn hình:
• Trình duyệt web tách địa chỉ website làm 3 phần:
• Phần giao thức: (“http”)
• Máy chủ tên miền: (www.howstuffworks.com)
• Tên tệp: (“web-server.htm”)
• Trình duyệt liên hệ với máy chủ tên miền để chuyển
đổi tên miền "www.howstuffworks.com" ra địa chỉ IP
(Internet Protcol).
• Sau đó, trình duyệt sẽ gửi tiếp một kết nối tới máy chủ
có địa chỉ IP tương ứng qua cổng 80.
Chương 2: Tổng quan về hệ thống Web 34

35. Ví dụ:
• Dựa trên giao thức HTTP, trình duyệt gửi yêu cầu GET
đến máy chủ, yêu cầu tệp
"http://computer.howstuffworks.com/web-server.htm.".
(Bạn chú ý, cookies cũng sẽ được gửi kèm theo từ
trình duyệt web đến máy chủ)
• Tiếp đến, máy chủ sẽ gửi đoạn text dạng HTML đến
trình duyệt web của bạn. (cookies cũng được gửi kèm
theo từ máy chủ tới trình duyệt web, cookies được ghi
trên đầu trang của mỗi trang web)
• Trình duyệt web đọc các thẻ HTML, định dạng trang
web và kết xuất ra màn hình.
Chương 2: Tổng quan về hệ thống Web 35
