Introducció al sistema domòtic AMIGO

1. Sistema AMIGO CFME2-C3

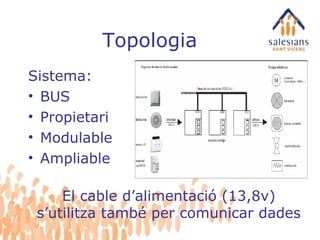

2. Topologia Sistema: BUS Propietari Modulable Ampliable El cable d’alimentació (13,8v) s’utilitza també per comunicar dades

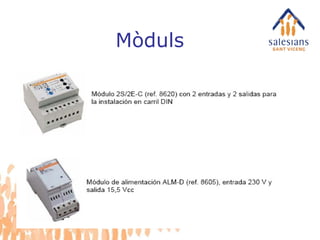

3. Mòduls Mòdul 2E/2S Mòdul 6E + IR

4. Mòduls

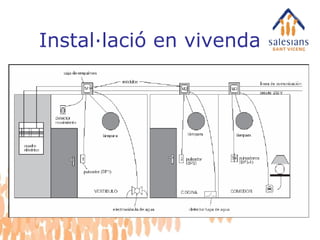

5. Instal·lació en vivenda

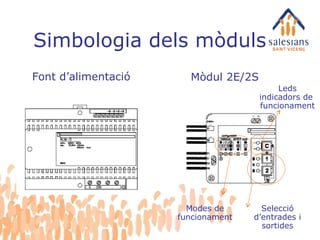

6. Simbologia dels mòduls Font d’alimentació Mòdul 2E/2S Modes de funcionament Selecció d’entrades i sortides Leds indicadors de funcionament

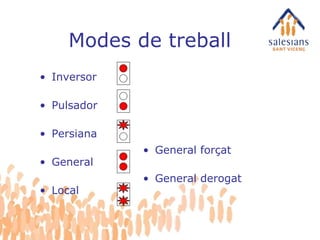

7. Modes de treball Inversor Pulsador Persiana General Local General forçat General derogat

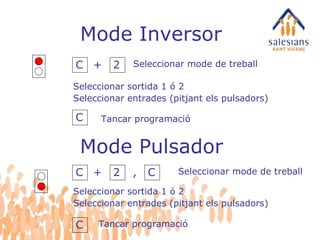

8. Mode Inversor C + 2 Seleccionar sortida 1 ó 2 Seleccionar entrades (pitjant els pulsadors) Seleccionar mode de treball C Tancar programació Mode Pulsador C + 2 C Tancar programació Seleccionar sortida 1 ó 2 Seleccionar entrades (pitjant els pulsadors) , C Seleccionar mode de treball

9. Mode Controls generals C + 2 Seleccionar entrada 1 ó 2 Seleccionar les sortides que volem controlar (siguin del mòdul que siguin) Seleccionar mode de treball C Tancar programació , C , C , C

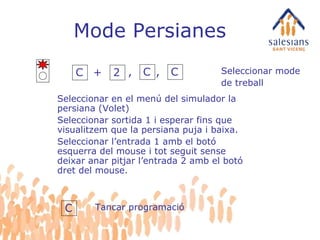

10. Mode Persianes C + 2 Seleccionar en el menú del simulador la persiana (Volet) Seleccionar sortida 1 i esperar fins que visualitzem que la persiana puja i baixa. Seleccionar l’entrada 1 amb el botó esquerra del mouse i tot seguit sense deixar anar pitjar l’entrada 2 amb el botó dret del mouse. Seleccionar mode de treball C Tancar programació , C , C

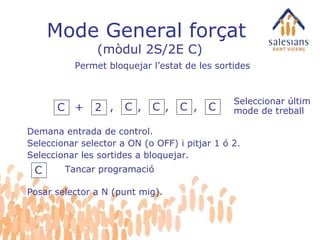

11. Mode General forçat (mòdul 2S/2E C) Demana entrada de control. Seleccionar selector a ON (o OFF) i pitjar 1 ó 2. Seleccionar les sortides a bloquejar. Seleccionar últim mode de treball C Tancar programació Permet bloquejar l’estat de les sortides C + 2 , C , C , C , C Posar selector a N (punt mig).

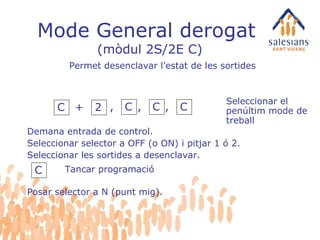

12. Mode General derogat (mòdul 2S/2E C) Demana entrada de control. Seleccionar selector a OFF (o ON) i pitjar 1 ó 2. Seleccionar les sortides a desenclavar. Seleccionar el penúltim mode de treball C Tancar programació Permet desenclavar l’estat de les sortides C + 2 , C , C , C Posar selector a N (punt mig).

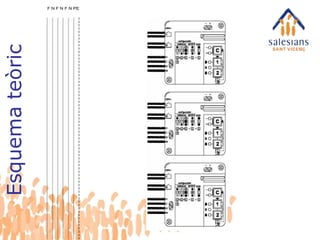

13. Esquema teòric

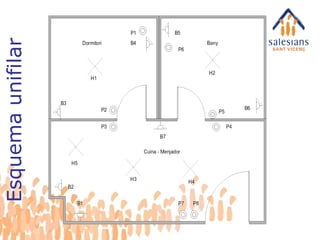

14. Esquema unifilar
