Dokumen ini menjelaskan pengertian jaringan komputer, termasuk komponen utama seperti server, client, dan protokol jaringan. Manfaat jaringan komputer meliputi berbagi sumber daya, komunikasi yang lebih baik, dan keamanan data. Selain itu, dokumen juga menjelaskan langkah-langkah untuk membangun jaringan sederhana menggunakan berbagai alat dan pengaturan dalam aplikasi Packet Tracer.

1. Pengertian Jaringan Dan Istilah Dalam Dunia Jaringan
1. Jaringan Komputer adalah sekelompok komputer otonom yang saling berhubungan antara
satu dengan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga
dapat saling berbagi informasi, program – program, penggunaan bersama perangkat keras
seperti printer, harddisk, dan sebagainya. Selain itu jaringan komputer bisa diartikan sebagai
kumpulan sejumlah terminal komunikasi yang berada diberbagai lokasi yang terdiri dari
lebih satu komputer yang saling berhubungan.
Manfaat yang didapat dalam membangun jaringan komputer, yaitu :
1. Sharing resources
Sharing resources bertujuan agar seluruh program, peralatan atau peripheral lainnya dapat
dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh oleh
lokasi maupun pengaruh dari pemakai.
2. Media Komunikasi
Jaringan komputer memungkinkan terjadinya komunikasi antar pengguna, baik untuk
teleconference maupun untuk mengirim pesan atau informasi yang penting lainnya.
3. Integrasi Data
Jaringan komputer dapat mencegah ketergantungan pada komputer pusat, karena setiap
proses data tidak harus dilakukan pada satu komputer saja, melainkan dapat didistribusikan
ke tempat lainnya. Oleh sebab inilah maka dapat terbentuk data yang terintegrasi yang
memudahkan pemakai untuk memperoleh dan mengolah informasi setiap saat.
4. Pengembangan dan Pemeliharaan
Pengembangan peralatan dapat dilakukan dengan mudah dan menghemat biaya, karena
setiap pembelian komponen seperti printer, maka tidak perlu membeli printer sejumlah
komputer yang ada tetapi cukup satu buah karena printer itu dapat digunakan secara
bersama – sama. Jaringan komputer juga memudahkan pemakai dalam merawat harddisk
dan peralatan lainnya, misalnya untuk memberikan perlindungan terhadap serangan virus
maka pemakai cukup memusatkan perhatian pada harddisk yang ada pada komputer pusat.
5. Keamanan Data
Sistem Jaringan Komputer dapat memberikan perlindungan terhadap data. Karena
pemberian dan pengaturan hak akses kepada para pemakai, serta teknik perlindungan
terhadap harddisk sehingga data mendapatkan perlindungan yang efektif.
6. Sumber Daya Lebih Efisien dan Informasi Terkini
Dengan pemakaian sumber daya secara bersama – sama, akan mendapatkan hasil yang
maksimal dan kualitas yang tinggi. Selain itu data atau informasi yang diakses selalu terbaru,
karena setiap ada perubahan yang terjadi dapat segera langsung diketahui oleh setiap
pemakai.
2. Server adalah sebuah komputer (atau sebuah sistem komputer) yang tugasnya melayani
komputer-komputer lainnya, komputer server pada umumnya mempunyai sebuah sistem
operasi
aplikasi dan database yang mediakan layanan kepada komputer-komputer lain dalam
jaringan.
Database yang terdapat di komputer server biasanya berisikan data-data yg bersama oleh
komputer-komputer client, pada jaringan yang besar di mana data-data yang harus di
tangani oleh server cukup lah besar, server data base di buat terpisah jika jaringan di
hubungkan ke internet,maka komputer server juga berfungsi sebagai gateway atau gerbang
(pintu) client untuk mengakses ke internet.

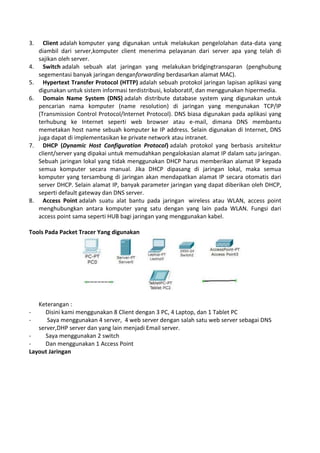

2. 3. Client adalah komputer yang digunakan untuk melakukan pengelolahan data-data yang
diambil dari server,komputer client menerima pelayanan dari server apa yang telah di
sajikan oleh server.
4. Switch adalah sebuah alat jaringan yang melakukan bridgingtransparan (penghubung
segementasi banyak jaringan denganforwarding berdasarkan alamat MAC).
5. Hypertext Transfer Protocol (HTTP) adalah sebuah protokol jaringan lapisan aplikasi yang
digunakan untuk sistem informasi terdistribusi, kolaboratif, dan menggunakan hipermedia.
6. Domain Name System (DNS) adalah distribute database system yang digunakan untuk
pencarian nama komputer (name resolution) di jaringan yang mengunakan TCP/IP
(Transmission Control Protocol/Internet Protocol). DNS biasa digunakan pada aplikasi yang
terhubung ke Internet seperti web browser atau e-mail, dimana DNS membantu
memetakan host name sebuah komputer ke IP address. Selain digunakan di Internet, DNS
juga dapat di implementasikan ke private network atau intranet.
7. DHCP (Dynamic Host Configuration Protocol) adalah protokol yang berbasis arsitektur
client/server yang dipakai untuk memudahkan pengalokasian alamat IP dalam satu jaringan.
Sebuah jaringan lokal yang tidak menggunakan DHCP harus memberikan alamat IP kepada
semua komputer secara manual. Jika DHCP dipasang di jaringan lokal, maka semua
komputer yang tersambung di jaringan akan mendapatkan alamat IP secara otomatis dari
server DHCP. Selain alamat IP, banyak parameter jaringan yang dapat diberikan oleh DHCP,
seperti default gateway dan DNS server.
8. Access Point adalah suatu alat bantu pada jaringan wireless atau WLAN, access point
menghubungkan antara komputer yang satu dengan yang lain pada WLAN. Fungsi dari
access point sama seperti HUB bagi jaringan yang menggunakan kabel.
Tools Pada Packet Tracer Yang digunakan
Keterangan :
- Disini kami menggunakan 8 Client dengan 3 PC, 4 Laptop, dan 1 Tablet PC
- Saya menggunakan 4 server, 4 web server dengan salah satu web server sebagai DNS
server,DHP server dan yang lain menjadi Email server.
- Saya menggunakan 2 switch
- Dan menggunakan 1 Access Point
Layout Jaringan

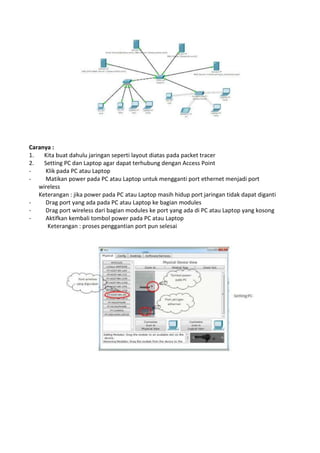

3. Caranya :
1. Kita buat dahulu jaringan seperti layout diatas pada packet tracer
2. Setting PC dan Laptop agar dapat terhubung dengan Access Point
- Klik pada PC atau Laptop
- Matikan power pada PC atau Laptop untuk mengganti port ethernet menjadi port
wireless
Keterangan : jika power pada PC atau Laptop masih hidup port jaringan tidak dapat diganti
- Drag port yang ada pada PC atau Laptop ke bagian modules
- Drag port wireless dari bagian modules ke port yang ada di PC atau Laptop yang kosong
- Aktifkan kembali tombol power pada PC atau Laptop
Keterangan : proses penggantian port pun selesai

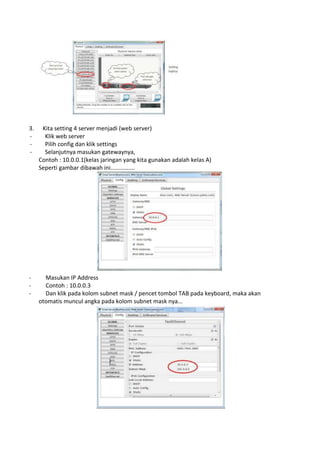

4. 3. Kita setting 4 server menjadi (web server)
- Klik web server
- Pilih config dan klik settings
- Selanjutnya masukan gatewaynya,
Contoh : 10.0.0.1(kelas jaringan yang kita gunakan adalah kelas A)
Seperti gambar dibawah ini...............
- Masukan IP Address
- Contoh : 10.0.0.3
- Dan klik pada kolom subnet mask / pencet tombol TAB pada keyboard, maka akan
otomatis muncul angka pada kolom subnet mask nya...

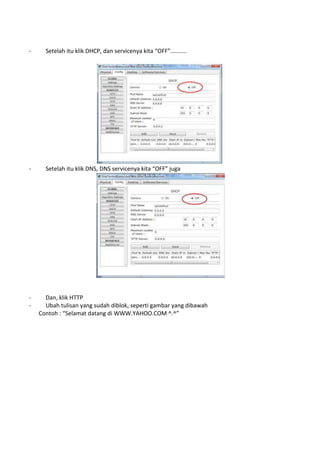

5. - Setelah itu klik DHCP, dan servicenya kita “OFF”..........
- Setelah itu klik DNS, DNS servicenya kita “OFF” juga
- Dan, klik HTTP
- Ubah tulisan yang sudah diblok, seperti gambar yang dibawah
Contoh : “Selamat datang di WWW.YAHOO.COM ^.^”

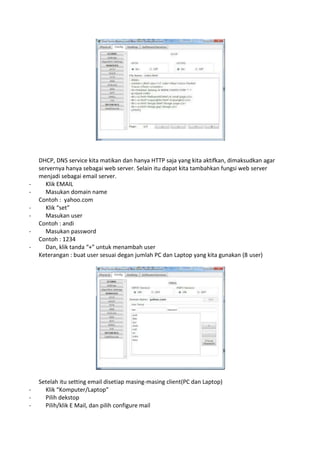

6. DHCP, DNS service kita matikan dan hanya HTTP saja yang kita aktifkan, dimaksudkan agar
servernya hanya sebagai web server. Selain itu dapat kita tambahkan fungsi web server
menjadi sebagai email server.
- Klik EMAIL
- Masukan domain name
Contoh : yahoo.com
- Klik “set”
- Masukan user
Contoh : andi
- Masukan password
Contoh : 1234
- Dan, klik tanda “+” untuk menambah user
Keterangan : buat user sesuai degan jumlah PC dan Laptop yang kita gunakan (8 user)
Setelah itu setting email disetiap masing-masing client(PC dan Laptop)
- Klik “Komputer/Laptop”
- Pilih dekstop
- Pilih/klik E Mail, dan pilih configure mail

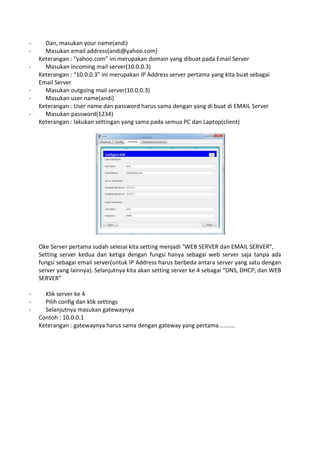

7. - Dan, masukan your name(andi)
- Masukan email address(andi@yahoo.com)
Keterangan : “yahoo.com” ini merupakan domain yang dibuat pada Email Server
- Masukan Incoming mail server(10.0.0.3)
Keterangan : “10.0.0.3” ini merupakan IP Address server pertama yang kita buat sebagai
Email Server
- Masukan outgoing mail server(10.0.0.3)
- Masukan user name(andi)
Keterangan : User name dan password harus sama dengan yang di buat di EMAIL Server
- Masukan password(1234)
Keterangan : lakukan settingan yang sama pada semua PC dan Laptop(client)
Oke Server pertama sudah selesai kita setting menjadi “WEB SERVER dan EMAIL SERVER”,
Setting server kedua dan ketiga dengan fungsi hanya sebagai web server saja tanpa ada
fungsi sebagai email server(untuk IP Address harus berbeda antara server yang satu dengan
server yang lainnya). Selanjutnya kita akan setting server ke 4 sebagai “DNS, DHCP, dan WEB
SERVER”
- Klik server ke 4
- Pilih config dan klik settings
- Selanjutnya masukan gatewaynya
Contoh : 10.0.0.1
Keterangan : gatewaynya harus sama dengan gateway yang pertama..........

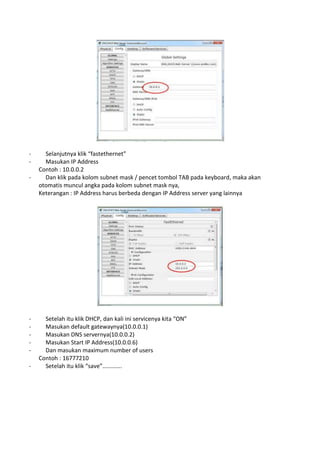

8. - Selanjutnya klik “fastethernet”
- Masukan IP Address
Contoh : 10.0.0.2
- Dan klik pada kolom subnet mask / pencet tombol TAB pada keyboard, maka akan
otomatis muncul angka pada kolom subnet mask nya,
Keterangan : IP Address harus berbeda dengan IP Address server yang lainnya
- Setelah itu klik DHCP, dan kali ini servicenya kita “ON”
- Masukan default gatewaynya(10.0.0.1)
- Masukan DNS servernya(10.0.0.2)
- Masukan Start IP Address(10.0.0.6)
- Dan masukan maximum number of users
Contoh : 16777210
- Setelah itu klik “save”............

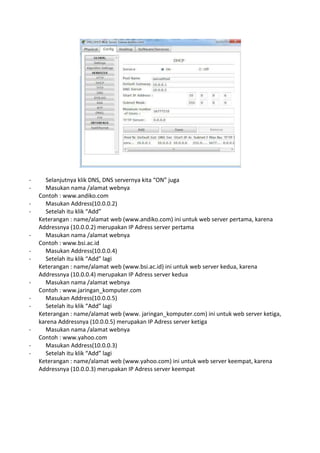

9. - Selanjutnya klik DNS, DNS servernya kita “ON” juga
- Masukan nama /alamat webnya
Contoh : www.andiko.com
- Masukan Address(10.0.0.2)
- Setelah itu klik “Add”
Keterangan : name/alamat web (www.andiko.com) ini untuk web server pertama, karena
Addressnya (10.0.0.2) merupakan IP Adress server pertama
- Masukan nama /alamat webnya
Contoh : www.bsi.ac.id
- Masukan Address(10.0.0.4)
- Setelah itu klik “Add” lagi
Keterangan : name/alamat web (www.bsi.ac.id) ini untuk web server kedua, karena
Addressnya (10.0.0.4) merupakan IP Adress server kedua
- Masukan nama /alamat webnya
Contoh : www.jaringan_komputer.com
- Masukan Address(10.0.0.5)
- Setelah itu klik “Add” lagi
Keterangan : name/alamat web (www. jaringan_komputer.com) ini untuk web server ketiga,
karena Addressnya (10.0.0.5) merupakan IP Adress server ketiga
- Masukan nama /alamat webnya
Contoh : www.yahoo.com
- Masukan Address(10.0.0.3)
- Setelah itu klik “Add” lagi
Keterangan : name/alamat web (www.yahoo.com) ini untuk web server keempat, karena
Addressnya (10.0.0.3) merupakan IP Adress server keempat

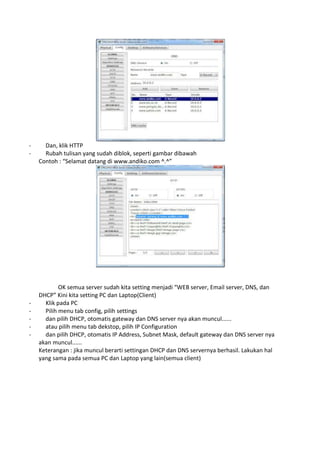

10. - Dan, klik HTTP
- Rubah tulisan yang sudah diblok, seperti gambar dibawah
Contoh : “Selamat datang di www.andiko.com ^.^”
OK semua server sudah kita setting menjadi “WEB server, Email server, DNS, dan
DHCP” Kini kita setting PC dan Laptop(Client)
- Klik pada PC
- Pilih menu tab config, pilih settings
- dan pilih DHCP, otomatis gateway dan DNS server nya akan muncul......
- atau pilih menu tab dekstop, pilih IP Configuration
- dan pilih DHCP, otomatis IP Address, Subnet Mask, default gateway dan DNS server nya
akan muncul......
Keterangan : jika muncul berarti settingan DHCP dan DNS servernya berhasil. Lakukan hal
yang sama pada semua PC dan Laptop yang lain(semua client)

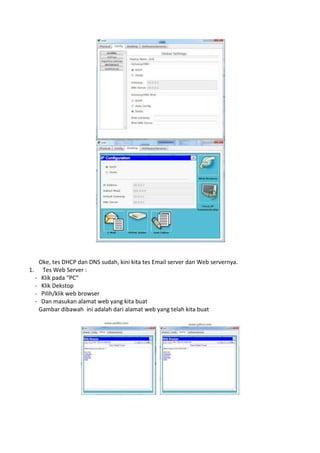

11. Oke, tes DHCP dan DNS sudah, kini kita tes Email server dan Web servernya.
1. Tes Web Server :
- Klik pada “PC”
- Klik Dekstop
- Pilih/klik web browser
- Dan masukan alamat web yang kita buat
Gambar dibawah ini adalah dari alamat web yang telah kita buat

12. 2. Tes untuk email server :
- Klik pada “PC”
- Klik dekstop
- Pilih/klik E Mail
- Klik compose
- Masukan To (alamat Yang mau dikirim)
Contoh : haris@yahoo.com
- Isi Subject
- Isi Pesan
- Klik “Send”
- Cek pada PC yang dikirim
- Klik pada “PC”
- Klik dekstop
- Pilih/klik E mail
- Klik receive

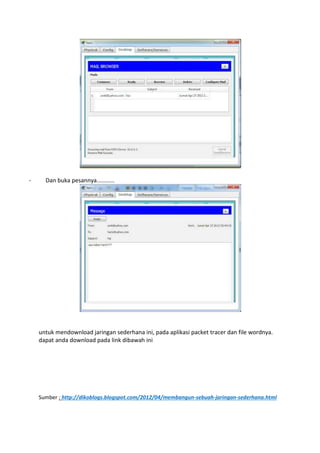

13. - Dan buka pesannya...........
untuk mendownload jaringan sederhana ini, pada aplikasi packet tracer dan file wordnya.
dapat anda download pada link dibawah ini
