1. GlobalLogic
Embedded Starter
Kit
SPI Interface
Training 07
Bare Metal
Trainings

2. Contents
 Assignments and Goals
 Theory
 Practice
 Individual task
08.11.2021 18:17 Bare Metal – Training 07 2

3. Assignments and Goals
• SPI Understanding
• SPI Module Internal Structure
• SPI Interface at Starter Kit schematics
• READ-ID from Serial Flash
• Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 3

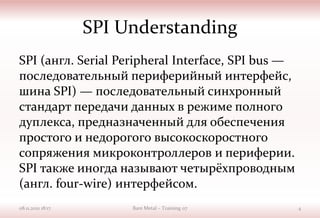

4. SPI Understanding
SPI (англ. Serial Peripheral Interface, SPI bus —
последовательный периферийный интерфейс,
шина SPI) — последовательный синхронный
стандарт передачи данных в режиме полного
дуплекса, предназначенный для обеспечения
простого и недорогого высокоскоростного
сопряжения микроконтроллеров и периферии.
SPI также иногда называют четырёхпроводным
(англ. four-wire) интерфейсом.
08.11.2021 18:17 Bare Metal – Training 07 4

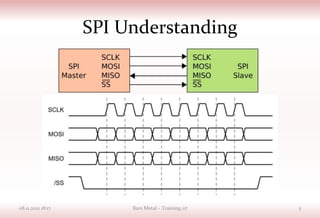

5. SPI Understanding
08.11.2021 18:17 Bare Metal – Training 07 5

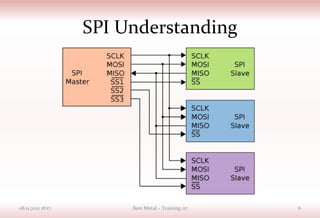

6. SPI Understanding
08.11.2021 18:17 Bare Metal – Training 07 6

7. SPI Understanding
08.11.2021 18:17 Bare Metal – Training 07 7
How SPI works?

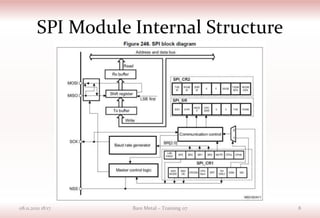

8. SPI Module Internal Structure
08.11.2021 18:17 Bare Metal – Training 07 8

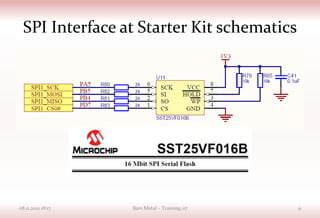

9. SPI Interface at Starter Kit schematics
08.11.2021 18:17 Bare Metal – Training 07 9

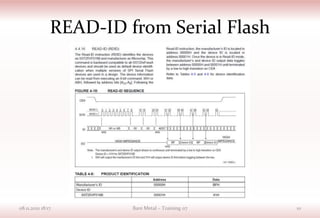

10. READ-ID from Serial Flash
08.11.2021 18:17 Bare Metal – Training 07 10

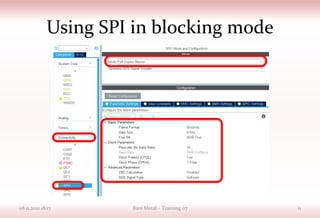

11. Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 11

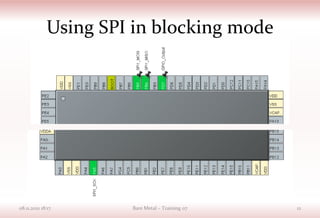

12. Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 12

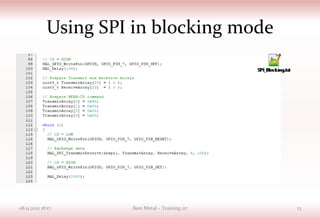

13. Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 13

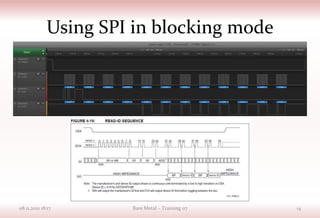

14. Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 14

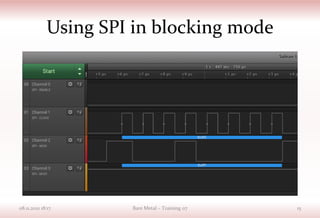

15. Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 15

16. Using SPI in blocking mode
08.11.2021 18:17 Bare Metal – Training 07 16

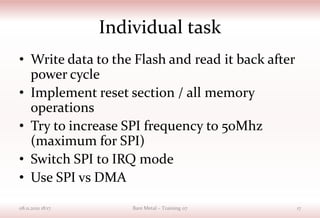

17. Individual task
• Write data to the Flash and read it back after
power cycle
• Implement reset section / all memory
operations
• Try to increase SPI frequency to 50Mhz
(maximum for SPI)
• Switch SPI to IRQ mode
• Use SPI vs DMA
08.11.2021 18:17 Bare Metal – Training 07 17
