1. Baøi taäp 7
GIA COÂNG CHI TIEÁT DAÏNG
CAØNG TREÂN MAÙY PHAY
VAÏN NAÊNG

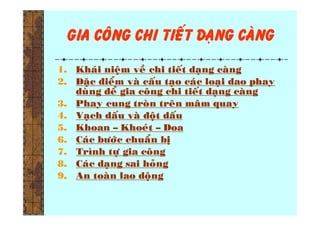

2. GIA COÂNG CHI TIEÁT DAÏNG CAØNG
1. Khaùi nieäm veà chi tieát daïng caøng
2. Ñaëc ñieåm vaø caáu taïo caùc loaïi dao phay
duøng ñeå gia coâng chi tieát daïng caøng
3. Phay cung troøn treân maâm quay
4. Vaïch daáu vaø ñoät daáu
5. Khoan – Khoeùt – Doa
6. Caùc böôùc chuaån bò
7. Trình töï gia coâng
8. Caùc daïng sai hoûng
9. An toaøn lao doäng

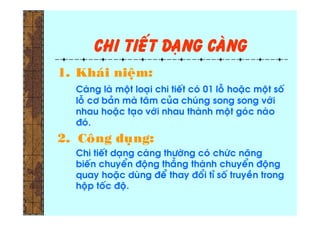

3. Chi tieát daïng caøng
1. Khaùi nieäm:
Caøng laø moät loaïi chi tieát coù 01 loã hoaëc moät soá
loã cô baûn maø taâm cuûa chuùng song song vôùi
nhau hoaëc taïo vôùi nhau thaønh moät goùc naøo
ñoù.
2. Coâng duïng:
Chi tieát daïng caøng thöôøng coù chöùc naêng
bieán chuyeån ñoäng thaúng thaønh chuyeån ñoäng
quay hoaëc duøng ñeå thay ñoåi tæ soá truyeàn trong
hoäp toác ñoä.

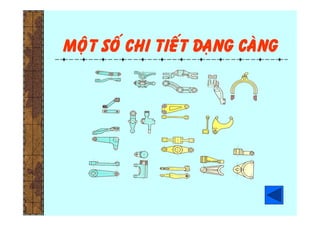

4. Moät soá chi tieát daïng caøng

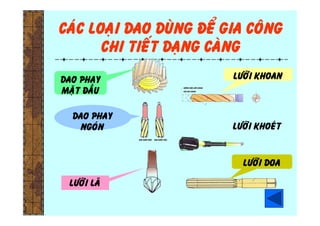

5. Caùc loaïi dao duøng ñeå gia coâng
chi tieát daïng caøng
DAO PHAY
MAËT ÑAÀU
DAO PHAY
NGOÙN
LÖÔÕI LAÕ
LÖÔÕI KHOEÙT
LÖÔÕI DOA
LÖÔÕI KHOAN

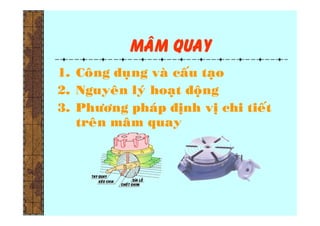

6. Maâm quay
1. Coâng duïng vaø caáu taïo
2. Nguyeân lyù hoaït ñoäng
3. Phöông phaùp ñònh vò chi tieát
treân maâm quay

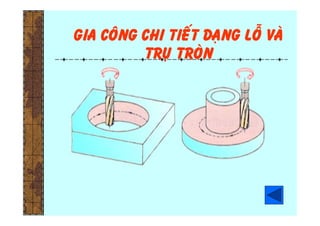

7. Gia coâng chi tieát daïng loã vaø
truï troøn

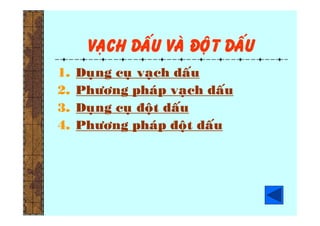

8. Vaïch daáu vaø ñoät daáu
1. Duïng cuï vaïch daáu
2. Phöông phaùp vaïch daáu
3. Duïng cuï ñoät daáu
4. Phöông phaùp ñoät daáu

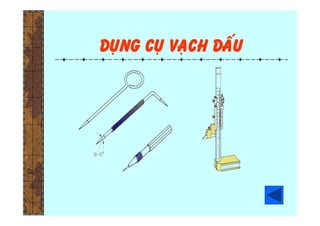

9. Duïng cuï vaïch daáu

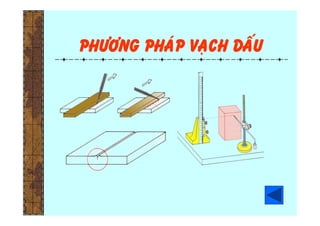

10. Phöông phaùp vaïch daáu

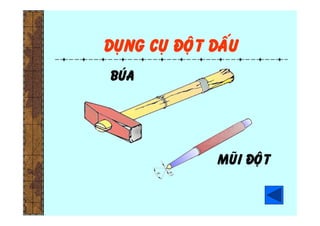

11. Duïng cuï ñoät daáu
BUÙA
MUÕI ÑOÄT

12. Phöông phaùp ñoät daáu
ñuùng sai
Böôùc I Böôùc II
BÖÔÙC iii

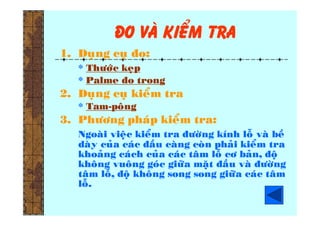

13. ño vaø kieåm tra
1. Duïng cuï ño:
* Thöôùc keïp
* Palme ño trong
2. Duïng cuï kieåm tra
* Tam-poâng
3. Phöông phaùp kieåm tra:
Ngoaøi vieäc kieåm tra ñöôøng kính loã vaø beà
daøy cuûa caùc ñaàu caøng coøn phaûi kieåm tra
khoaûng caùch cuûa caùc taâm loã cô baûn, ñoä
khoâng vuoâng goùc giöõa maët ñaàu vaø ñöôøng
taâm loã, ñoä khoâng song song giöõa caùc taâm
loã.

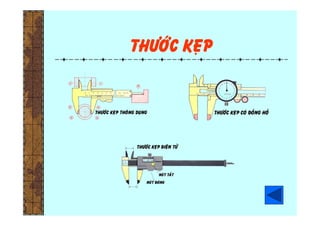

14. Thöôùc keïp

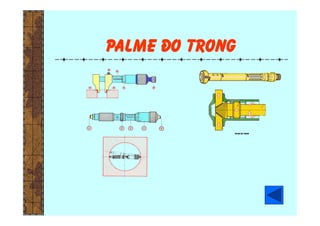

15. Palme ño trong

16. Tam-poâng

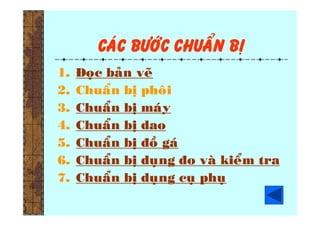

17. Caùc böôùc chuaån bò
1. Ñoïc baûn veõ
2. Chuaån bò phoâi
3. Chuaån bò maùy
4. Chuaån bò dao
5. Chuaån bò ñoà gaù
6. Chuaån bò duïng ño vaø kieåm tra
7. Chuaån bò duïng cuï phuï

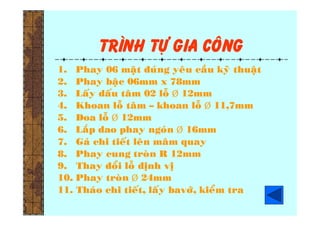

18. Trình töï gia coâng
1. Phay 06 maët ñuùng yeâu caàu kyõ thuaät
2. Phay baäc 06mm x 78mm
3. Laáy daáu taâm 02 loã  12mm
4. Khoan loã taâm – khoan loã  11,7mm
5. Doa loã  12mm
6. Laép dao phay ngoùn  16mm
7. Gaù chi tieát leân maâm quay
8. Phay cung troøn R 12mm
9. Thay ñoåi loã ñònh vò
10. Phay troøn  24mm
11. Thaùo chi tieát, laáy bavôù, kieåm tra

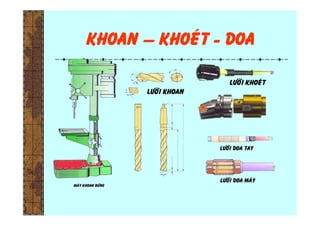

19. Khoan – khoeùt - doa
Löôõi khoeùt
Löôõi khoan

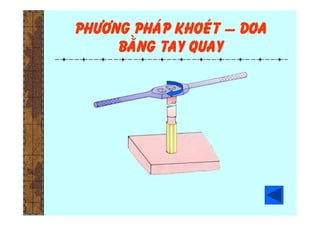

20. Phöông phaùp khoeùt – doa
baèng tay quay

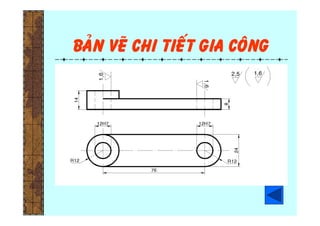

21. Baûn veõ chi tieát gia coâng

22. Maùy
phay
ngang
Maùy
phay
ñöùng

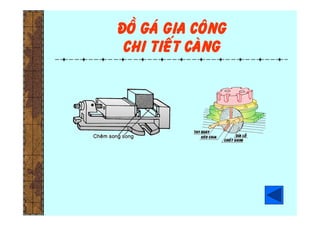

23. Ñoà gaù gia coâng
chi tieát caøng

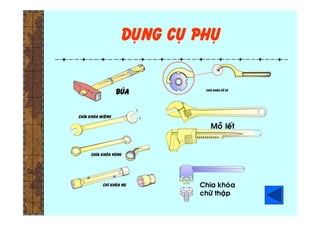

24. Duïng cuï phuï
buùa
Chìa khoùa
chöõ thaäp
Moûû leát

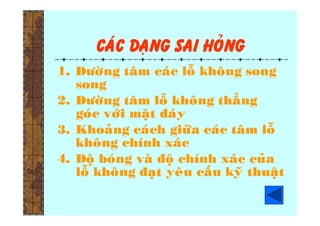

25. Caùc daïng sai hoûng
1. Ñöôøng taâm caùc loã khoâng song
song
2. Ñöôøng taâm loã khoâng thaúng
goùc vôùi maët ñaùy
3. Khoaûng caùch giöõa caùc taâm loã
khoâng chính xaùc
4. Ñoä boùng vaø ñoä chính xaùc cuûa
loã khoâng ñaït yeâu caàu kyõ thuaät

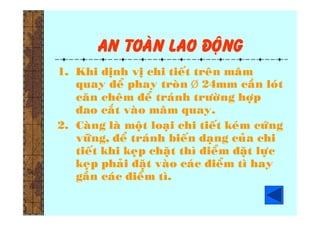

26. An toaøn lao ñoäng
1. Khi dònh vò chi tieát treân maâm
quay ñeå phay troøn  24mm caàn loùt
caên cheâm ñeå traùnh tröôøng hôïp
dao caét vaøo maâm quay.
2. Caøng laø moät loaïi chi tieát keùm cöùng
vöõng, ñeå traùnh bieán daïng cuûa chi
tieát khi keïp chaët thì ñieåm ñaët löïc
keïp phaûi ñaët vaøo caùc ñieåm tì hay
gaàn caùc ñieåm tì.

27. Dao duøng ñeå gia coâng
chi tieát caøng
DAO PHAY
RAÊNG XOAÉN
DAO PHAY
MAËT ÑAÀU
DAO PHAY
NGOÙN
LÖÔÕI LAÕ
LÖÔÕI KHOAN
LÖÔÕI DOA
