Dokumen ini menjelaskan pengertian, fungsi, dan perkembangan teknologi modem yang merupakan singkatan dari modulator demodulator, yang mengubah sinyal digital menjadi sinyal analog dan sebaliknya. Modem digunakan dalam berbagai perangkat komunikasi dan telah berkembang dari kecepatan awal 300 bps hingga modem dengan kecepatan 56 kbps. Selain itu, berbagai jenis modem dikategorikan berdasarkan teknologi dan fungsi, seperti modem ADSL, GSM, dan cable modem.

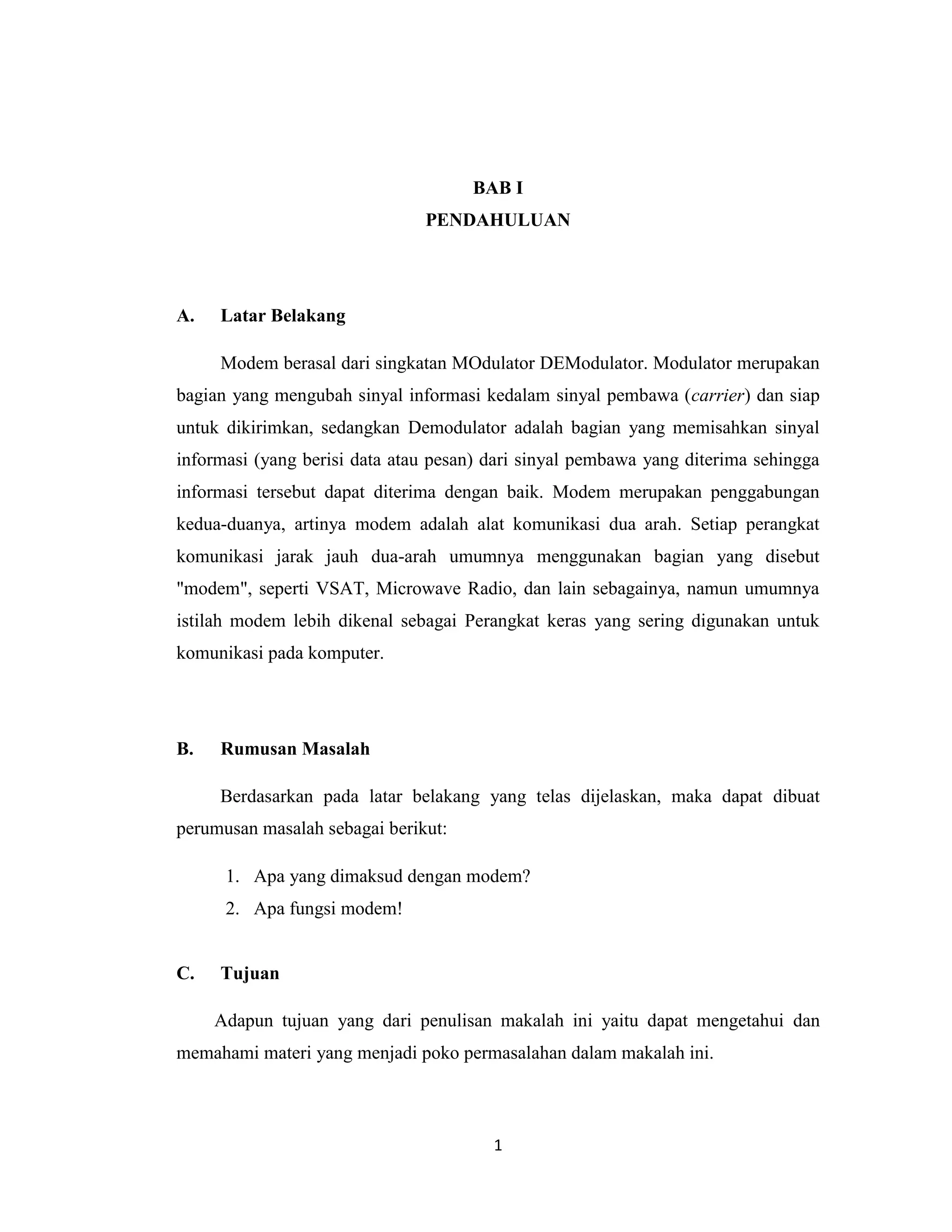

1. BAB I
PENDAHULUAN
A. Latar Belakang
Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan
bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap
untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal
informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga
informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan
kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat
komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut
"modem", seperti VSAT, Microwave Radio, dan lain sebagainya, namun umumnya
istilah modem lebih dikenal sebagai Perangkat keras yang sering digunakan untuk
komunikasi pada komputer.
B. Rumusan Masalah
Berdasarkan pada latar belakang yang telas dijelaskan, maka dapat dibuat
perumusan masalah sebagai berikut:
1. Apa yang dimaksud dengan modem?
2. Apa fungsi modem!
C. Tujuan
Adapun tujuan yang dari penulisan makalah ini yaitu dapat mengetahui dan
memahami materi yang menjadi poko permasalahan dalam makalah ini.
1

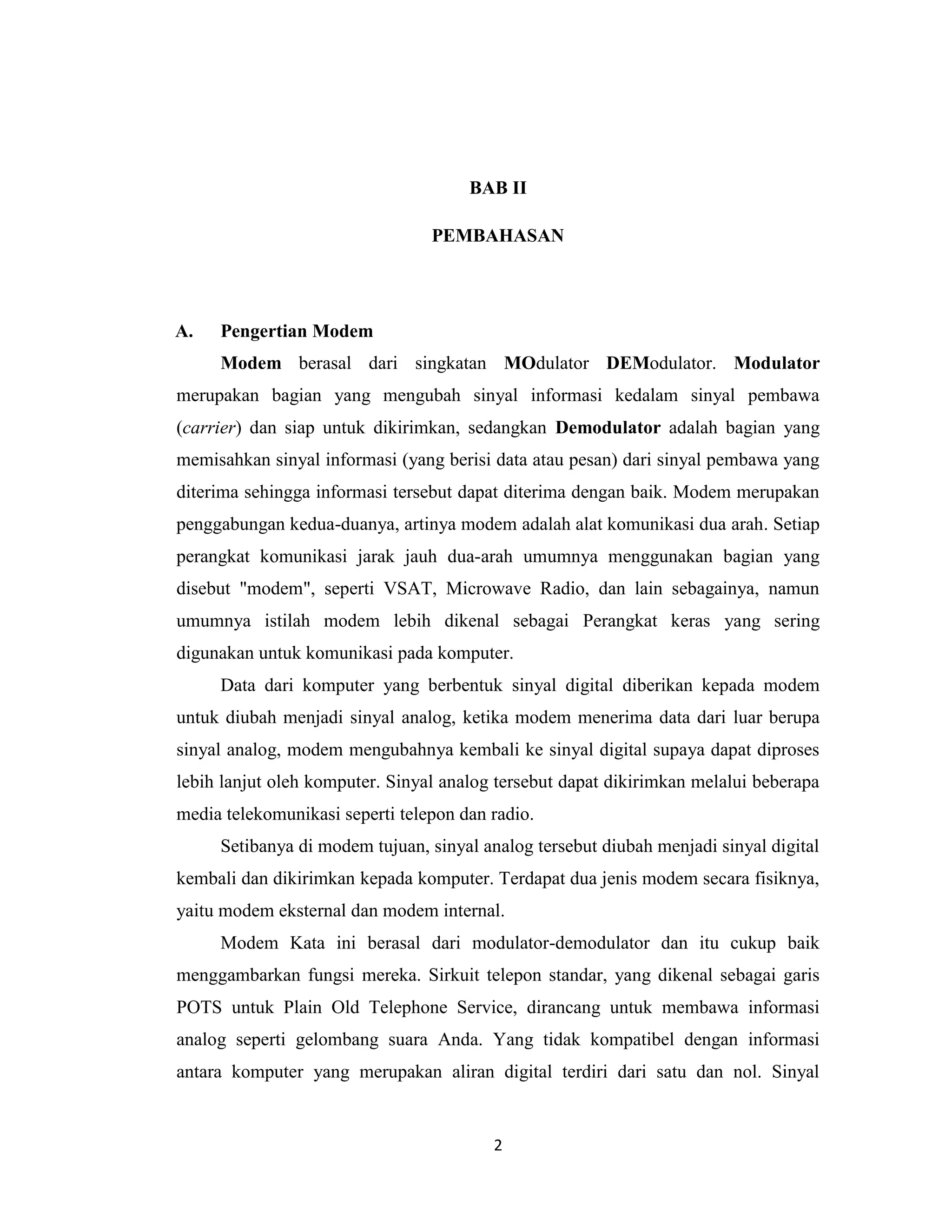

2. BAB II
PEMBAHASAN
A. Pengertian Modem
Modem berasal dari singkatan MOdulator DEModulator. Modulator
merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa
(carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang
memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang
diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan
penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap
perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang
disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya, namun
umumnya istilah modem lebih dikenal sebagai Perangkat keras yang sering
digunakan untuk komunikasi pada komputer.
Data dari komputer yang berbentuk sinyal digital diberikan kepada modem
untuk diubah menjadi sinyal analog, ketika modem menerima data dari luar berupa
sinyal analog, modem mengubahnya kembali ke sinyal digital supaya dapat diproses
lebih lanjut oleh komputer. Sinyal analog tersebut dapat dikirimkan melalui beberapa
media telekomunikasi seperti telepon dan radio.
Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital
kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara fisiknya,
yaitu modem eksternal dan modem internal.
Modem Kata ini berasal dari modulator-demodulator dan itu cukup baik
menggambarkan fungsi mereka. Sirkuit telepon standar, yang dikenal sebagai garis
POTS untuk Plain Old Telephone Service, dirancang untuk membawa informasi
analog seperti gelombang suara Anda. Yang tidak kompatibel dengan informasi
antara komputer yang merupakan aliran digital terdiri dari satu dan nol. Sinyal
2

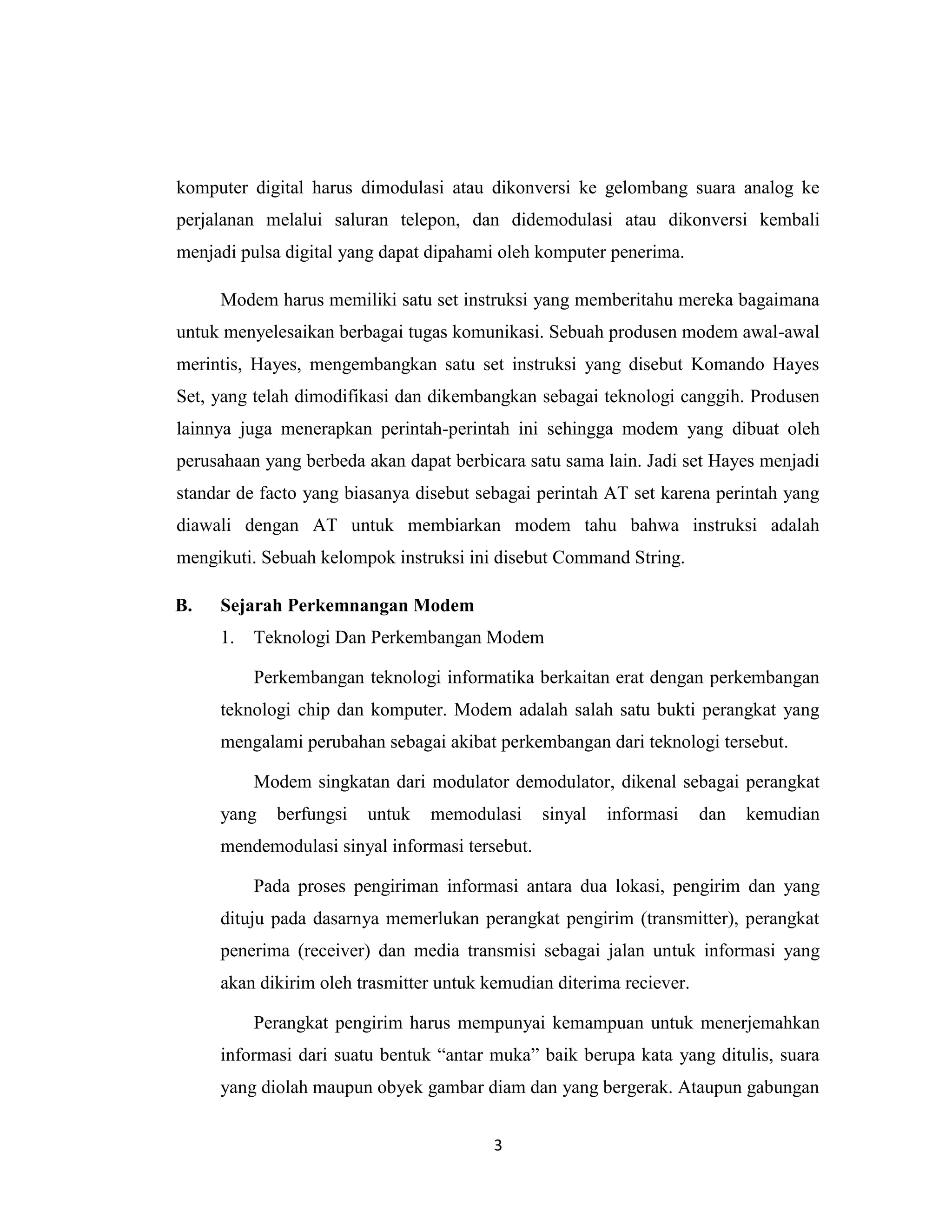

3. komputer digital harus dimodulasi atau dikonversi ke gelombang suara analog ke
perjalanan melalui saluran telepon, dan didemodulasi atau dikonversi kembali
menjadi pulsa digital yang dapat dipahami oleh komputer penerima.
Modem harus memiliki satu set instruksi yang memberitahu mereka bagaimana
untuk menyelesaikan berbagai tugas komunikasi. Sebuah produsen modem awal-awal
merintis, Hayes, mengembangkan satu set instruksi yang disebut Komando Hayes
Set, yang telah dimodifikasi dan dikembangkan sebagai teknologi canggih. Produsen
lainnya juga menerapkan perintah-perintah ini sehingga modem yang dibuat oleh
perusahaan yang berbeda akan dapat berbicara satu sama lain. Jadi set Hayes menjadi
standar de facto yang biasanya disebut sebagai perintah AT set karena perintah yang
diawali dengan AT untuk membiarkan modem tahu bahwa instruksi adalah
mengikuti. Sebuah kelompok instruksi ini disebut Command String.
B. Sejarah Perkemnangan Modem
1. Teknologi Dan Perkembangan Modem
Perkembangan teknologi informatika berkaitan erat dengan perkembangan
teknologi chip dan komputer. Modem adalah salah satu bukti perangkat yang
mengalami perubahan sebagai akibat perkembangan dari teknologi tersebut.
Modem singkatan dari modulator demodulator, dikenal sebagai perangkat
yang berfungsi untuk memodulasi sinyal informasi dan kemudian
mendemodulasi sinyal informasi tersebut.
Pada proses pengiriman informasi antara dua lokasi, pengirim dan yang
dituju pada dasarnya memerlukan perangkat pengirim (transmitter), perangkat
penerima (receiver) dan media transmisi sebagai jalan untuk informasi yang
akan dikirim oleh trasmitter untuk kemudian diterima reciever.
Perangkat pengirim harus mempunyai kemampuan untuk menerjemahkan
informasi dari suatu bentuk “antar muka” baik berupa kata yang ditulis, suara
yang diolah maupun obyek gambar diam dan yang bergerak. Ataupun gabungan
3

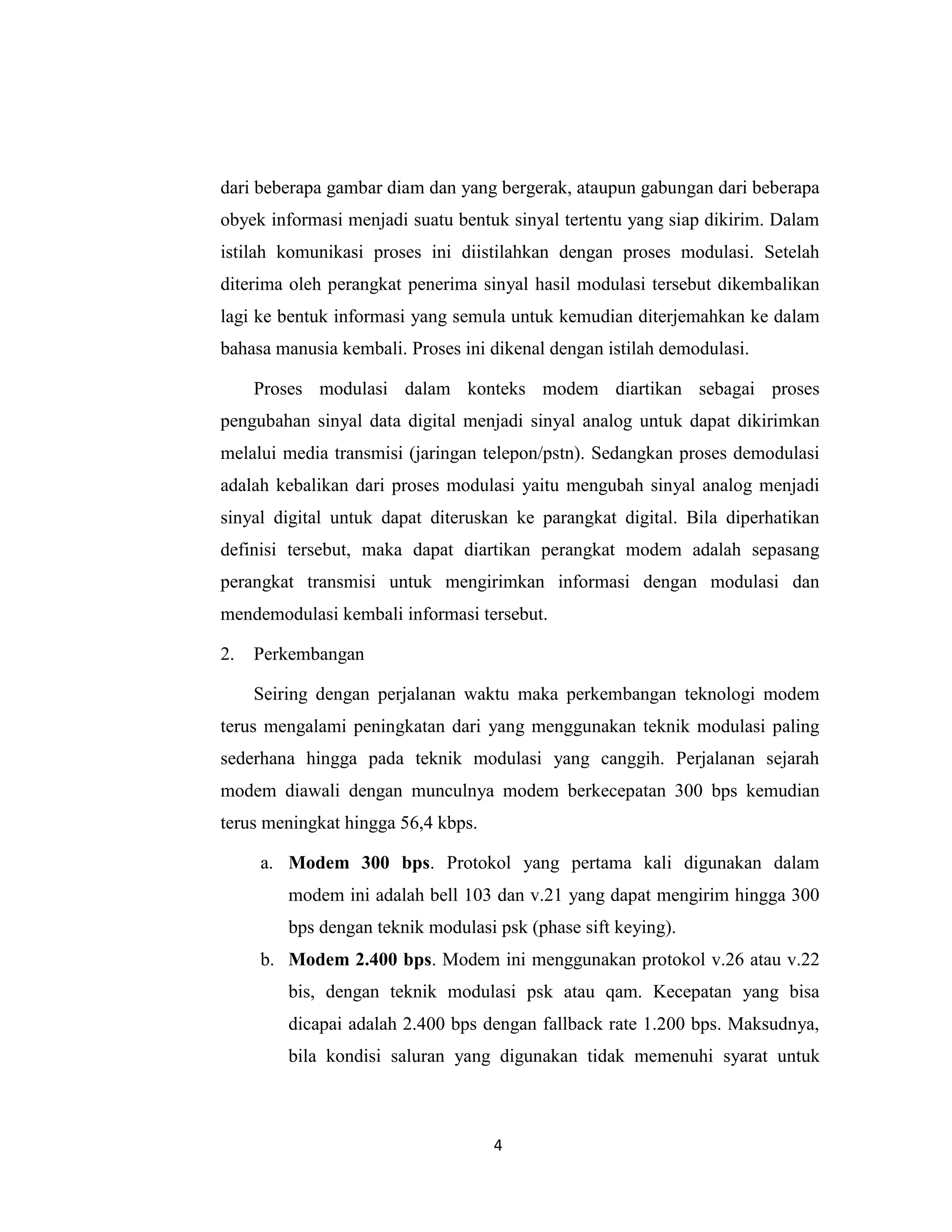

4. dari beberapa gambar diam dan yang bergerak, ataupun gabungan dari beberapa
obyek informasi menjadi suatu bentuk sinyal tertentu yang siap dikirim. Dalam
istilah komunikasi proses ini diistilahkan dengan proses modulasi. Setelah
diterima oleh perangkat penerima sinyal hasil modulasi tersebut dikembalikan
lagi ke bentuk informasi yang semula untuk kemudian diterjemahkan ke dalam
bahasa manusia kembali. Proses ini dikenal dengan istilah demodulasi.
Proses modulasi dalam konteks modem diartikan sebagai proses
pengubahan sinyal data digital menjadi sinyal analog untuk dapat dikirimkan
melalui media transmisi (jaringan telepon/pstn). Sedangkan proses demodulasi
adalah kebalikan dari proses modulasi yaitu mengubah sinyal analog menjadi
sinyal digital untuk dapat diteruskan ke parangkat digital. Bila diperhatikan
definisi tersebut, maka dapat diartikan perangkat modem adalah sepasang
perangkat transmisi untuk mengirimkan informasi dengan modulasi dan
mendemodulasi kembali informasi tersebut.
2. Perkembangan
Seiring dengan perjalanan waktu maka perkembangan teknologi modem
terus mengalami peningkatan dari yang menggunakan teknik modulasi paling
sederhana hingga pada teknik modulasi yang canggih. Perjalanan sejarah
modem diawali dengan munculnya modem berkecepatan 300 bps kemudian
terus meningkat hingga 56,4 kbps.
a. Modem 300 bps. Protokol yang pertama kali digunakan dalam
modem ini adalah bell 103 dan v.21 yang dapat mengirim hingga 300
bps dengan teknik modulasi psk (phase sift keying).
b. Modem 2.400 bps. Modem ini menggunakan protokol v.26 atau v.22
bis, dengan teknik modulasi psk atau qam. Kecepatan yang bisa
dicapai adalah 2.400 bps dengan fallback rate 1.200 bps. Maksudnya,
bila kondisi saluran yang digunakan tidak memenuhi syarat untuk
4

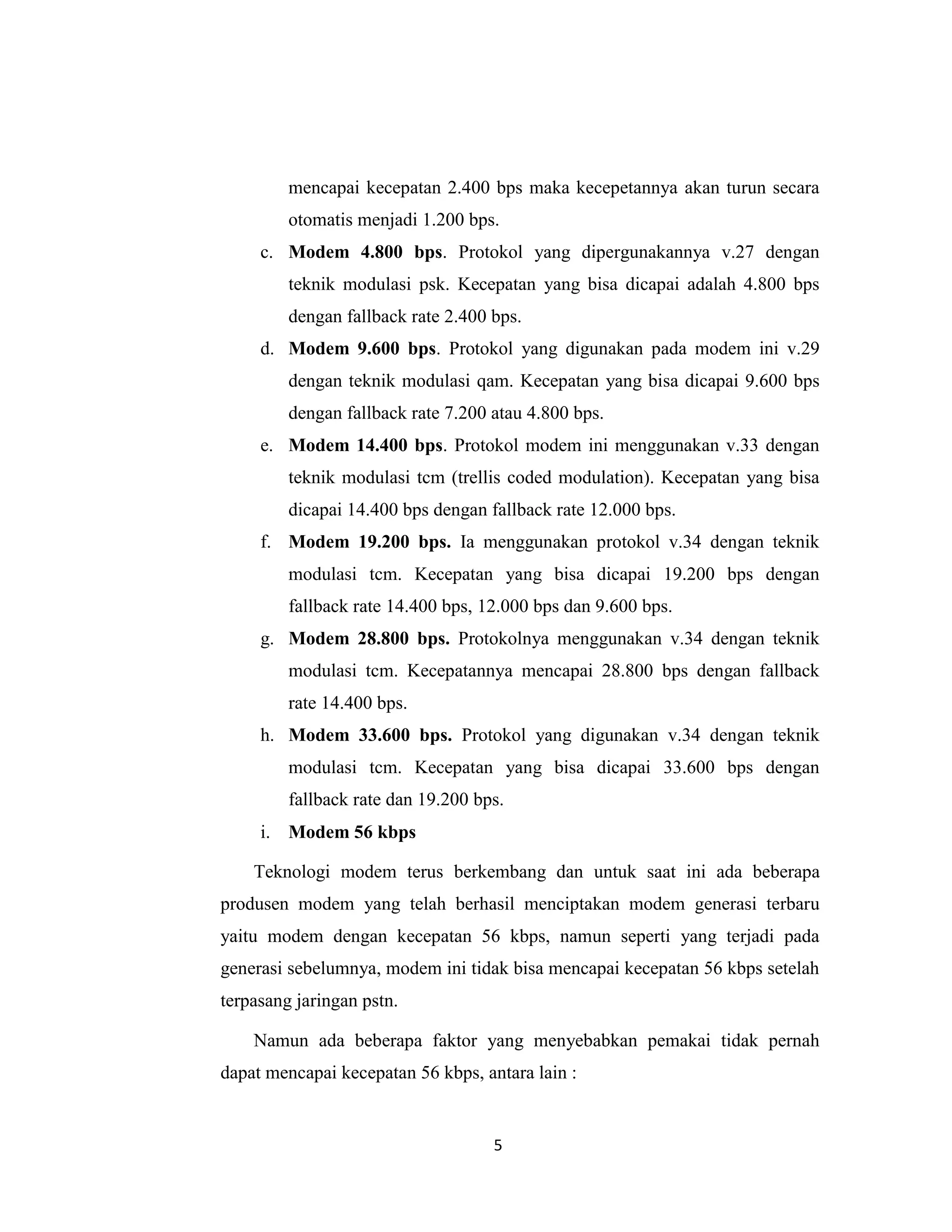

5. mencapai kecepatan 2.400 bps maka kecepetannya akan turun secara
otomatis menjadi 1.200 bps.
c. Modem 4.800 bps. Protokol yang dipergunakannya v.27 dengan
teknik modulasi psk. Kecepatan yang bisa dicapai adalah 4.800 bps
dengan fallback rate 2.400 bps.
d. Modem 9.600 bps. Protokol yang digunakan pada modem ini v.29
dengan teknik modulasi qam. Kecepatan yang bisa dicapai 9.600 bps
dengan fallback rate 7.200 atau 4.800 bps.
e. Modem 14.400 bps. Protokol modem ini menggunakan v.33 dengan
teknik modulasi tcm (trellis coded modulation). Kecepatan yang bisa
dicapai 14.400 bps dengan fallback rate 12.000 bps.
f. Modem 19.200 bps. Ia menggunakan protokol v.34 dengan teknik
modulasi tcm. Kecepatan yang bisa dicapai 19.200 bps dengan
fallback rate 14.400 bps, 12.000 bps dan 9.600 bps.
g. Modem 28.800 bps. Protokolnya menggunakan v.34 dengan teknik
modulasi tcm. Kecepatannya mencapai 28.800 bps dengan fallback
rate 14.400 bps.
h. Modem 33.600 bps. Protokol yang digunakan v.34 dengan teknik
modulasi tcm. Kecepatan yang bisa dicapai 33.600 bps dengan
fallback rate dan 19.200 bps.
i. Modem 56 kbps
Teknologi modem terus berkembang dan untuk saat ini ada beberapa
produsen modem yang telah berhasil menciptakan modem generasi terbaru
yaitu modem dengan kecepatan 56 kbps, namun seperti yang terjadi pada
generasi sebelumnya, modem ini tidak bisa mencapai kecepatan 56 kbps setelah
terpasang jaringan pstn.
Namun ada beberapa faktor yang menyebabkan pemakai tidak pernah
dapat mencapai kecepatan 56 kbps, antara lain :
5

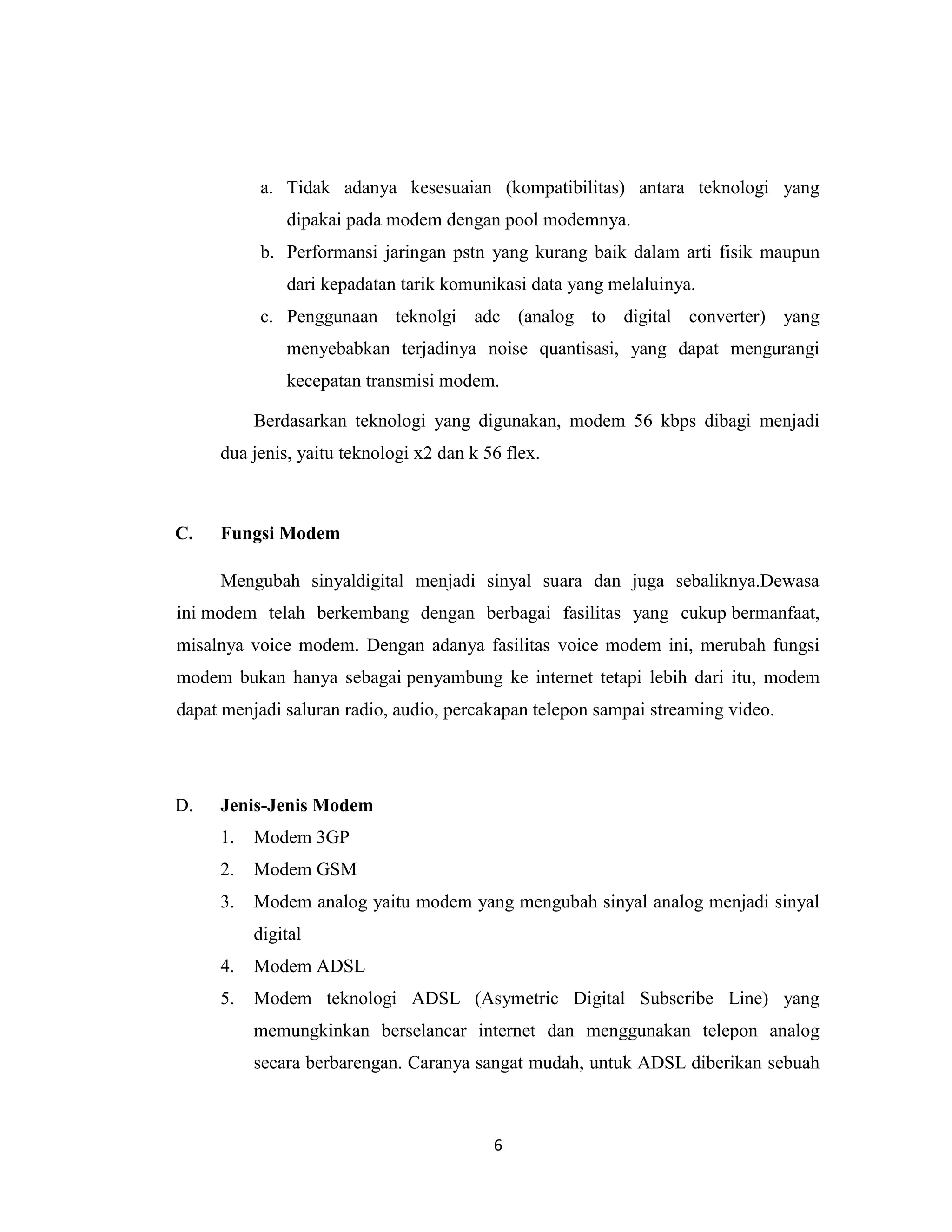

6. a. Tidak adanya kesesuaian (kompatibilitas) antara teknologi yang
dipakai pada modem dengan pool modemnya.
b. Performansi jaringan pstn yang kurang baik dalam arti fisik maupun
dari kepadatan tarik komunikasi data yang melaluinya.
c. Penggunaan teknolgi adc (analog to digital converter) yang
menyebabkan terjadinya noise quantisasi, yang dapat mengurangi
kecepatan transmisi modem.
Berdasarkan teknologi yang digunakan, modem 56 kbps dibagi menjadi
dua jenis, yaitu teknologi x2 dan k 56 flex.
C. Fungsi Modem
Mengubah sinyaldigital menjadi sinyal suara dan juga sebaliknya.Dewasa
ini modem telah berkembang dengan berbagai fasilitas yang cukup bermanfaat,
misalnya voice modem. Dengan adanya fasilitas voice modem ini, merubah fungsi
modem bukan hanya sebagai penyambung ke internet tetapi lebih dari itu, modem
dapat menjadi saluran radio, audio, percakapan telepon sampai streaming video.
D. Jenis-Jenis Modem
1. Modem 3GP
2. Modem GSM
3. Modem analog yaitu modem yang mengubah sinyal analog menjadi sinyal
digital
4. Modem ADSL
5. Modem teknologi ADSL (Asymetric Digital Subscribe Line) yang
memungkinkan berselancar internet dan menggunakan telepon analog
secara berbarengan. Caranya sangat mudah, untuk ADSL diberikan sebuah
6

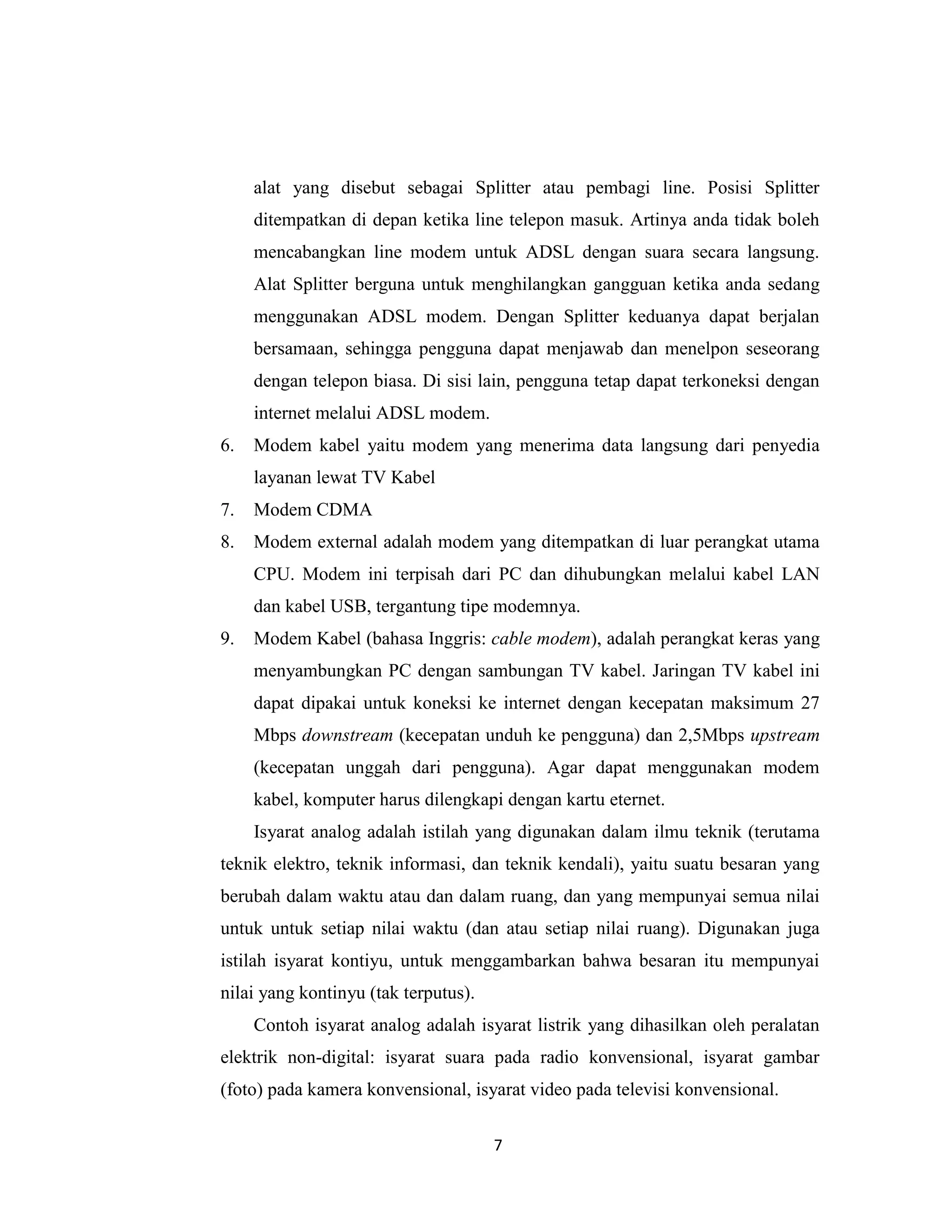

7. alat yang disebut sebagai Splitter atau pembagi line. Posisi Splitter
ditempatkan di depan ketika line telepon masuk. Artinya anda tidak boleh
mencabangkan line modem untuk ADSL dengan suara secara langsung.
Alat Splitter berguna untuk menghilangkan gangguan ketika anda sedang
menggunakan ADSL modem. Dengan Splitter keduanya dapat berjalan
bersamaan, sehingga pengguna dapat menjawab dan menelpon seseorang
dengan telepon biasa. Di sisi lain, pengguna tetap dapat terkoneksi dengan
internet melalui ADSL modem.
6. Modem kabel yaitu modem yang menerima data langsung dari penyedia
layanan lewat TV Kabel
7. Modem CDMA
8. Modem external adalah modem yang ditempatkan di luar perangkat utama
CPU. Modem ini terpisah dari PC dan dihubungkan melalui kabel LAN
dan kabel USB, tergantung tipe modemnya.
9. Modem Kabel (bahasa Inggris: cable modem), adalah perangkat keras yang
menyambungkan PC dengan sambungan TV kabel. Jaringan TV kabel ini
dapat dipakai untuk koneksi ke internet dengan kecepatan maksimum 27
Mbps downstream (kecepatan unduh ke pengguna) dan 2,5Mbps upstream
(kecepatan unggah dari pengguna). Agar dapat menggunakan modem
kabel, komputer harus dilengkapi dengan kartu eternet.
Isyarat analog adalah istilah yang digunakan dalam ilmu teknik (terutama
teknik elektro, teknik informasi, dan teknik kendali), yaitu suatu besaran yang
berubah dalam waktu atau dan dalam ruang, dan yang mempunyai semua nilai
untuk untuk setiap nilai waktu (dan atau setiap nilai ruang). Digunakan juga
istilah isyarat kontiyu, untuk menggambarkan bahwa besaran itu mempunyai
nilai yang kontinyu (tak terputus).
Contoh isyarat analog adalah isyarat listrik yang dihasilkan oleh peralatan
elektrik non-digital: isyarat suara pada radio konvensional, isyarat gambar
(foto) pada kamera konvensional, isyarat video pada televisi konvensional.
7

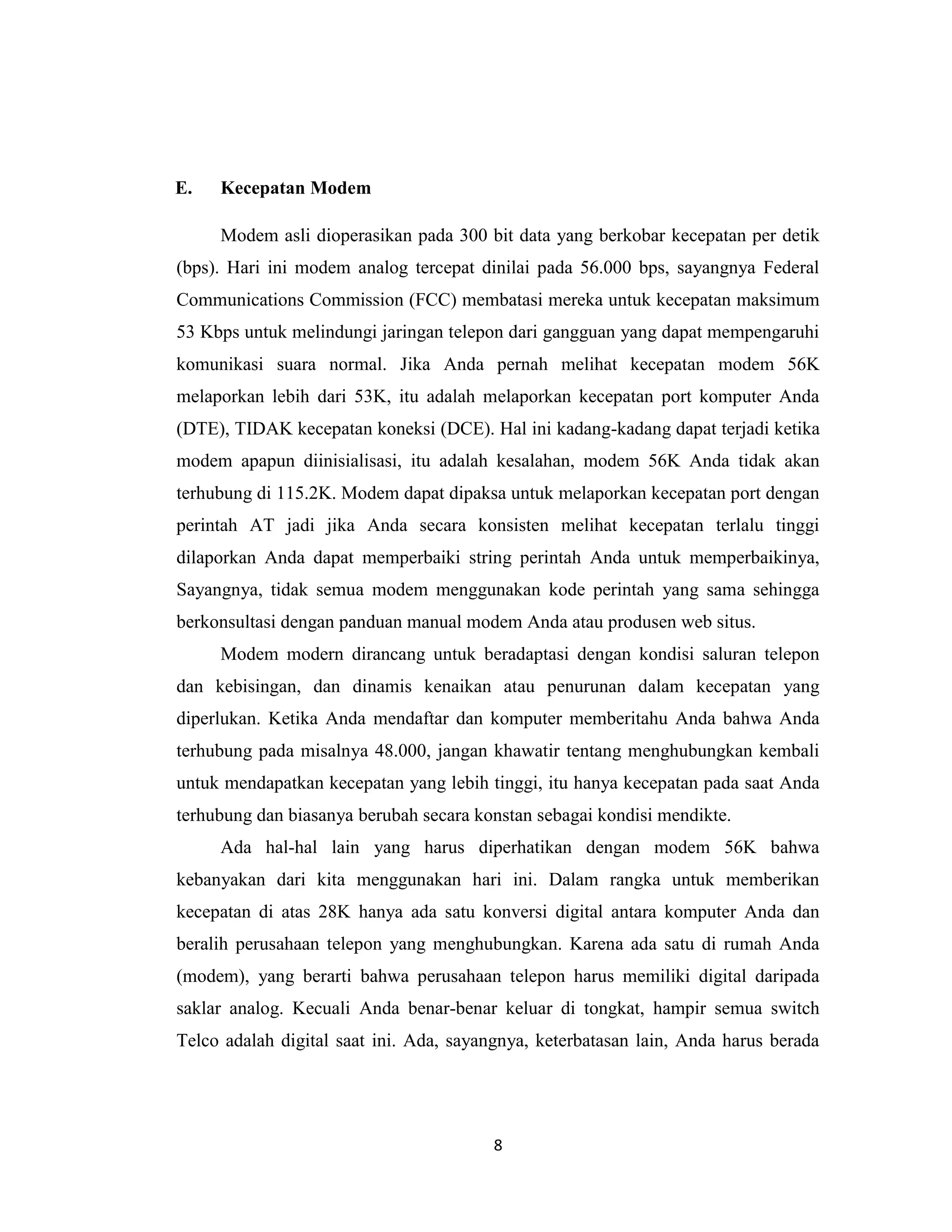

8. E. Kecepatan Modem
Modem asli dioperasikan pada 300 bit data yang berkobar kecepatan per detik
(bps). Hari ini modem analog tercepat dinilai pada 56.000 bps, sayangnya Federal
Communications Commission (FCC) membatasi mereka untuk kecepatan maksimum
53 Kbps untuk melindungi jaringan telepon dari gangguan yang dapat mempengaruhi
komunikasi suara normal. Jika Anda pernah melihat kecepatan modem 56K
melaporkan lebih dari 53K, itu adalah melaporkan kecepatan port komputer Anda
(DTE), TIDAK kecepatan koneksi (DCE). Hal ini kadang-kadang dapat terjadi ketika
modem apapun diinisialisasi, itu adalah kesalahan, modem 56K Anda tidak akan
terhubung di 115.2K. Modem dapat dipaksa untuk melaporkan kecepatan port dengan
perintah AT jadi jika Anda secara konsisten melihat kecepatan terlalu tinggi
dilaporkan Anda dapat memperbaiki string perintah Anda untuk memperbaikinya,
Sayangnya, tidak semua modem menggunakan kode perintah yang sama sehingga
berkonsultasi dengan panduan manual modem Anda atau produsen web situs.
Modem modern dirancang untuk beradaptasi dengan kondisi saluran telepon
dan kebisingan, dan dinamis kenaikan atau penurunan dalam kecepatan yang
diperlukan. Ketika Anda mendaftar dan komputer memberitahu Anda bahwa Anda
terhubung pada misalnya 48.000, jangan khawatir tentang menghubungkan kembali
untuk mendapatkan kecepatan yang lebih tinggi, itu hanya kecepatan pada saat Anda
terhubung dan biasanya berubah secara konstan sebagai kondisi mendikte.
Ada hal-hal lain yang harus diperhatikan dengan modem 56K bahwa
kebanyakan dari kita menggunakan hari ini. Dalam rangka untuk memberikan
kecepatan di atas 28K hanya ada satu konversi digital antara komputer Anda dan
beralih perusahaan telepon yang menghubungkan. Karena ada satu di rumah Anda
(modem), yang berarti bahwa perusahaan telepon harus memiliki digital daripada
saklar analog. Kecuali Anda benar-benar keluar di tongkat, hampir semua switch
Telco adalah digital saat ini. Ada, sayangnya, keterbatasan lain, Anda harus berada
8

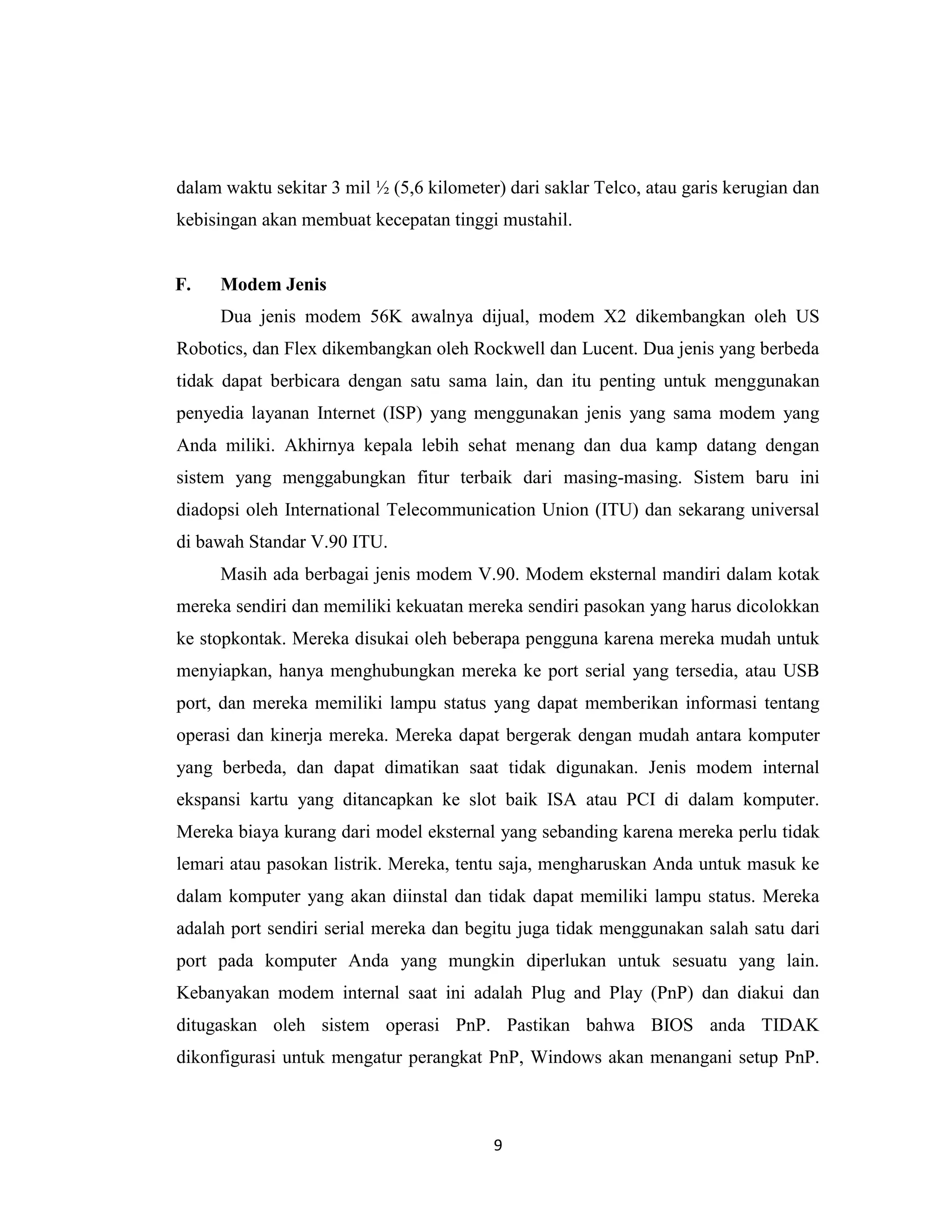

9. dalam waktu sekitar 3 mil ½ (5,6 kilometer) dari saklar Telco, atau garis kerugian dan
kebisingan akan membuat kecepatan tinggi mustahil.
F. Modem Jenis
Dua jenis modem 56K awalnya dijual, modem X2 dikembangkan oleh US
Robotics, dan Flex dikembangkan oleh Rockwell dan Lucent. Dua jenis yang berbeda
tidak dapat berbicara dengan satu sama lain, dan itu penting untuk menggunakan
penyedia layanan Internet (ISP) yang menggunakan jenis yang sama modem yang
Anda miliki. Akhirnya kepala lebih sehat menang dan dua kamp datang dengan
sistem yang menggabungkan fitur terbaik dari masing-masing. Sistem baru ini
diadopsi oleh International Telecommunication Union (ITU) dan sekarang universal
di bawah Standar V.90 ITU.
Masih ada berbagai jenis modem V.90. Modem eksternal mandiri dalam kotak
mereka sendiri dan memiliki kekuatan mereka sendiri pasokan yang harus dicolokkan
ke stopkontak. Mereka disukai oleh beberapa pengguna karena mereka mudah untuk
menyiapkan, hanya menghubungkan mereka ke port serial yang tersedia, atau USB
port, dan mereka memiliki lampu status yang dapat memberikan informasi tentang
operasi dan kinerja mereka. Mereka dapat bergerak dengan mudah antara komputer
yang berbeda, dan dapat dimatikan saat tidak digunakan. Jenis modem internal
ekspansi kartu yang ditancapkan ke slot baik ISA atau PCI di dalam komputer.
Mereka biaya kurang dari model eksternal yang sebanding karena mereka perlu tidak
lemari atau pasokan listrik. Mereka, tentu saja, mengharuskan Anda untuk masuk ke
dalam komputer yang akan diinstal dan tidak dapat memiliki lampu status. Mereka
adalah port sendiri serial mereka dan begitu juga tidak menggunakan salah satu dari
port pada komputer Anda yang mungkin diperlukan untuk sesuatu yang lain.
Kebanyakan modem internal saat ini adalah Plug and Play (PnP) dan diakui dan
ditugaskan oleh sistem operasi PnP. Pastikan bahwa BIOS anda TIDAK
dikonfigurasi untuk mengatur perangkat PnP, Windows akan menangani setup PnP.
9

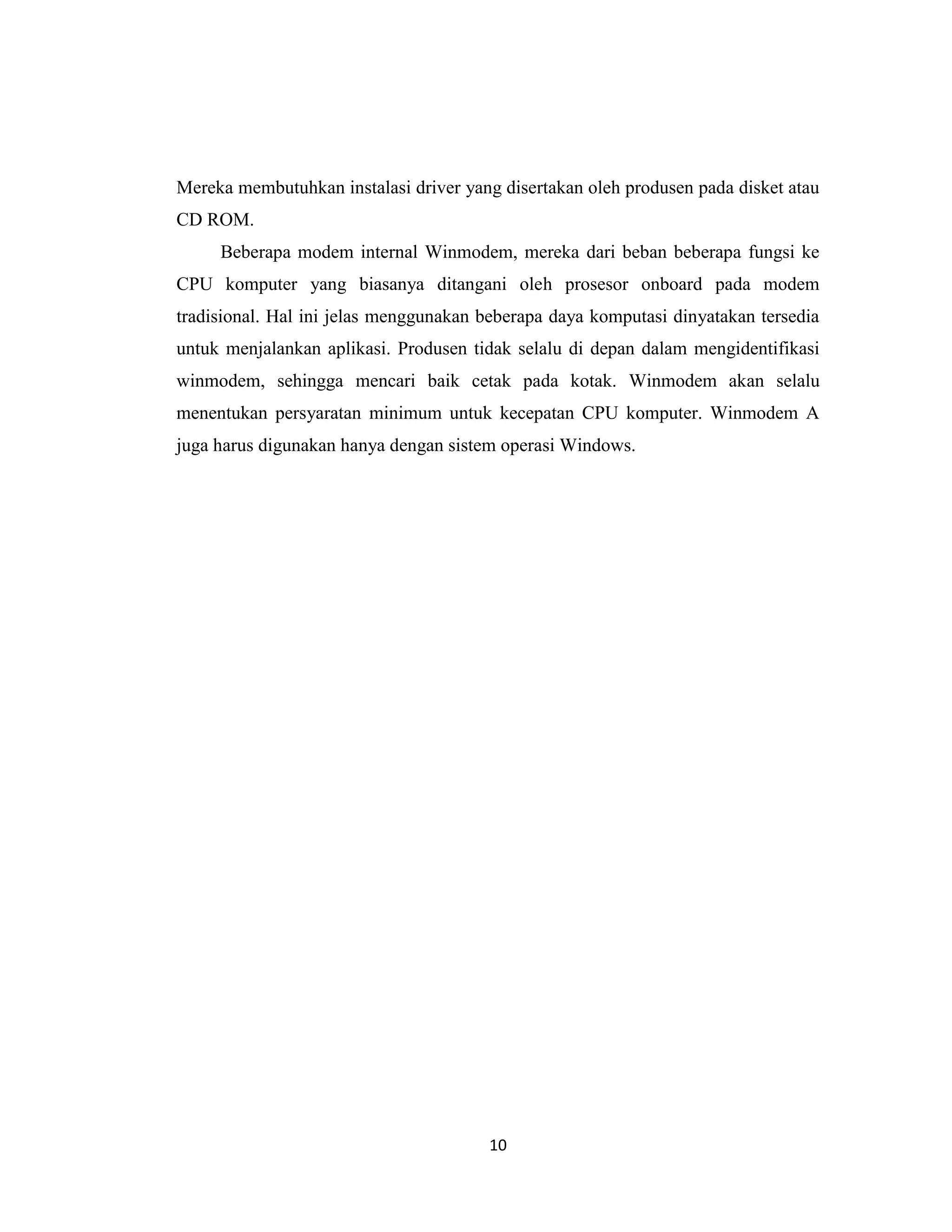

10. Mereka membutuhkan instalasi driver yang disertakan oleh produsen pada disket atau
CD ROM.
Beberapa modem internal Winmodem, mereka dari beban beberapa fungsi ke
CPU komputer yang biasanya ditangani oleh prosesor onboard pada modem
tradisional. Hal ini jelas menggunakan beberapa daya komputasi dinyatakan tersedia
untuk menjalankan aplikasi. Produsen tidak selalu di depan dalam mengidentifikasi
winmodem, sehingga mencari baik cetak pada kotak. Winmodem akan selalu
menentukan persyaratan minimum untuk kecepatan CPU komputer. Winmodem A
juga harus digunakan hanya dengan sistem operasi Windows.
10

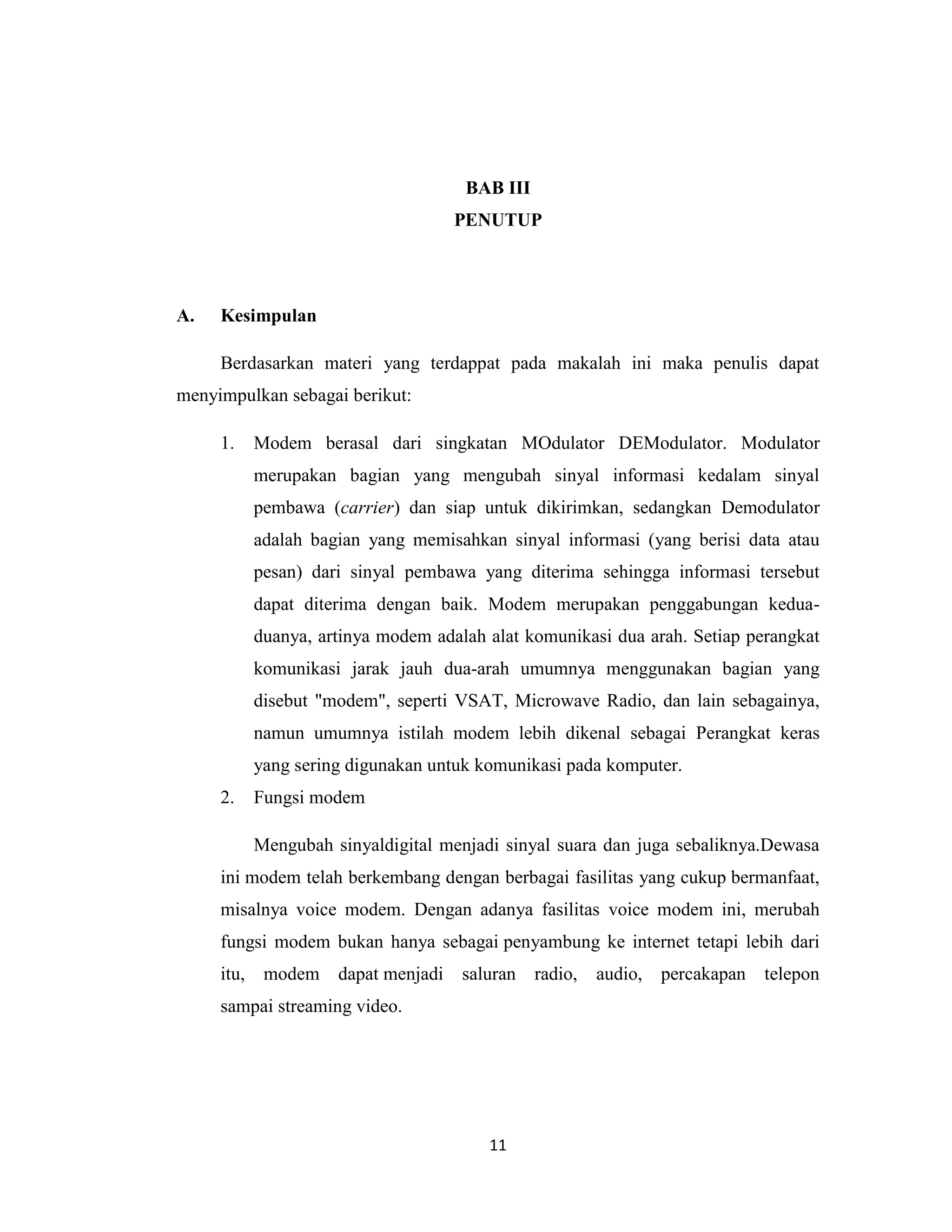

11. BAB III
PENUTUP
A. Kesimpulan
Berdasarkan materi yang terdappat pada makalah ini maka penulis dapat
menyimpulkan sebagai berikut:
1. Modem berasal dari singkatan MOdulator DEModulator. Modulator
merupakan bagian yang mengubah sinyal informasi kedalam sinyal
pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator
adalah bagian yang memisahkan sinyal informasi (yang berisi data atau
pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut
dapat diterima dengan baik. Modem merupakan penggabungan kedua-
duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat
komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang
disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya,
namun umumnya istilah modem lebih dikenal sebagai Perangkat keras
yang sering digunakan untuk komunikasi pada komputer.
2. Fungsi modem
Mengubah sinyaldigital menjadi sinyal suara dan juga sebaliknya.Dewasa
ini modem telah berkembang dengan berbagai fasilitas yang cukup bermanfaat,
misalnya voice modem. Dengan adanya fasilitas voice modem ini, merubah
fungsi modem bukan hanya sebagai penyambung ke internet tetapi lebih dari
itu, modem dapat menjadi saluran radio, audio, percakapan telepon
sampai streaming video.
11

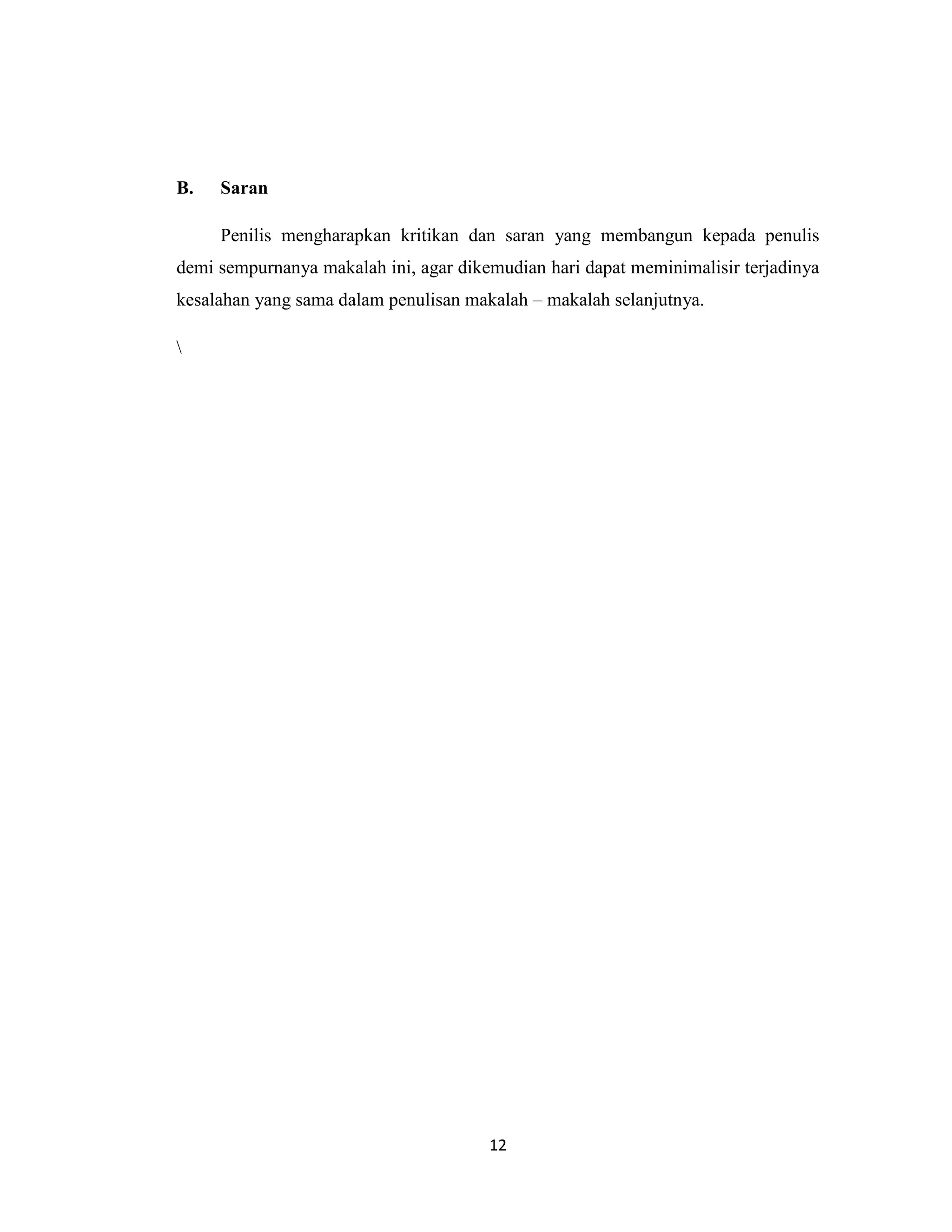

12. B. Saran
Penilis mengharapkan kritikan dan saran yang membangun kepada penulis
demi sempurnanya makalah ini, agar dikemudian hari dapat meminimalisir terjadinya
kesalahan yang sama dalam penulisan makalah – makalah selanjutnya.
12

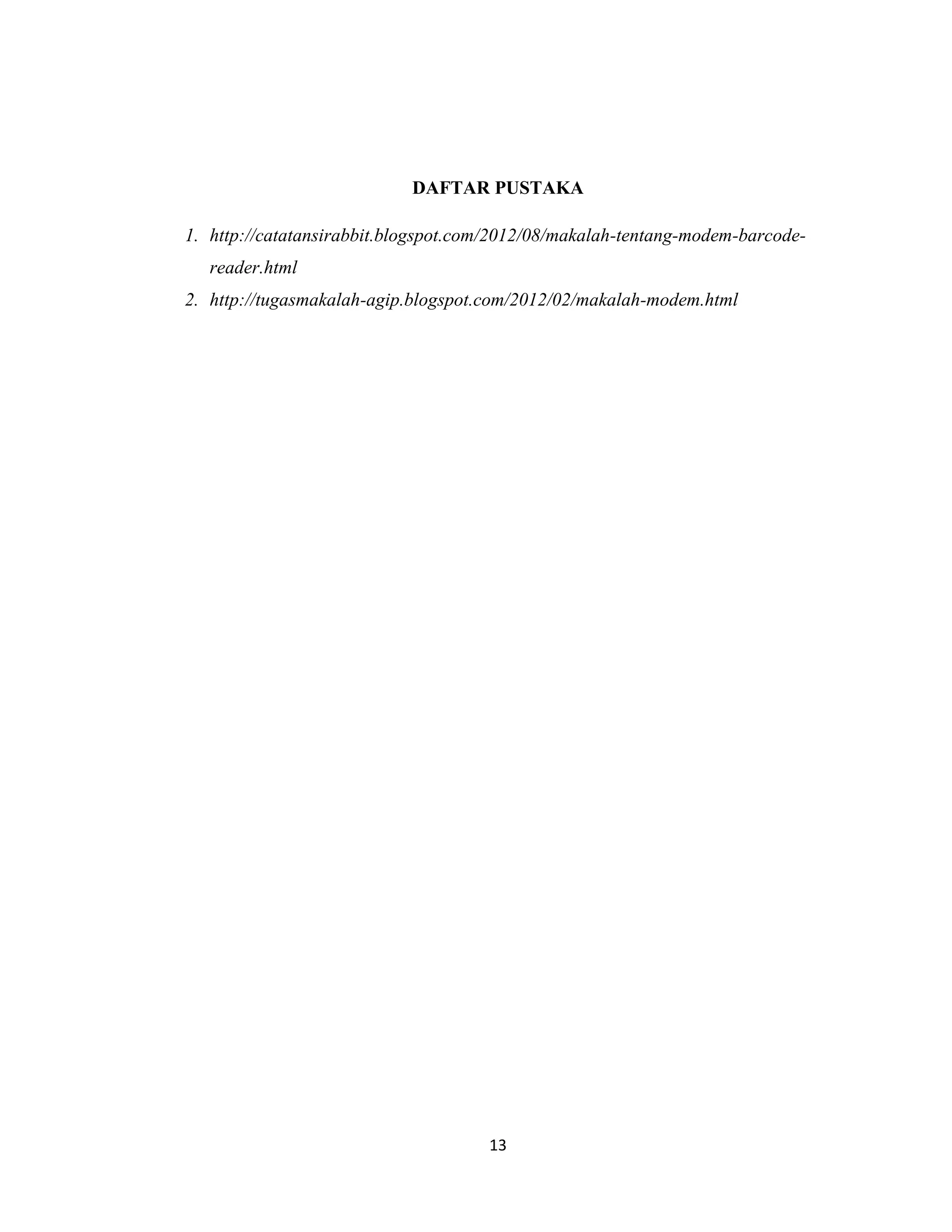

13. DAFTAR PUSTAKA
1. http://catatansirabbit.blogspot.com/2012/08/makalah-tentang-modem-barcode-
reader.html
2. http://tugasmakalah-agip.blogspot.com/2012/02/makalah-modem.html
13
