MVP Community Camp 2016 Tokyoで使ったスライドです。 紹介文） セッション概要：クラウドやモバイルを活用しようとすると、例えばPCへのログインだけで社内のアプリケーションへシングルサインオンできたり、グループポリシーでデバイスの制御を行う、といった従来の社内ドメイン環境でできていたことが不可能になってきています。しかし、Windows 10とAzure AD/Intuneを活用することで従来のドメイン環境に近い利便性や管理レベルを維持しつつクラウドを利用することができるようになってきています。本セッションではクラウド・モバイルをセキュアに利用するためのAzure ADやIntune、Windows 10の上手な活用方法を紹介します。

1. Azure ADとWindows 10による
ドメイン環境の拡張
MVP for Enterprise Mobility
Naohiro Fujie / @phr_eidentity / http://idmlab.eidentity.jp
1

2. 自己紹介
• Blog
• IdM実験室（Identityに関することを徒然と）：http://idmlab.eidentity.p
• Social
• Facebook Page : eIdentity：https://www.facebook.com/eidentity
• Modules（codeplex）
• Generic REST MA for FIM/MIM：https://restmafim.codeplex.com/
• 記事
• 企業のID管理／シングルサインオンの新しい選択肢「IDaaS」の活用
（http://www.atmarkit.co.jp/ait/articles/1508/07/news034.html）etc
• その他
• JNSA アイデンティティ管理WG（書籍：「クラウド環境におけるアイデンティティ管理ガイドライン」etc）
• OpenID Foundation Japan 教育・翻訳WG（OAuth/OpenID Connect仕様翻訳）、エンタープライズ・アイデン
ティティWG

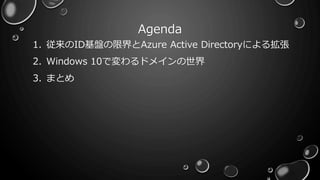

3. Agenda
1. 従来のID基盤の限界とAzure Active Directoryによる拡張
2. Windows 10で変わるドメインの世界
3. まとめ

4. 従来のID基盤の限界と
Azure Active Directoryによる拡張

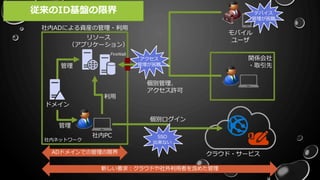

5. 社内PC
ドメイン
リソース
（アプリケーション）
管理
管理
利用
社内ADによる資産の管理・利用
関係会社
・取引先
社内ネットワーク
モバイル
ユーザ
クラウド・サービスADドメインでの管理の限界
個別管理、
アクセス許可
新しい要求：クラウドや社外利用者を含めた管理
FireWall
デバイス
管理が困難
個別ログイン
SSO
出来ない
アクセス
管理が困難
従来のID基盤の限界

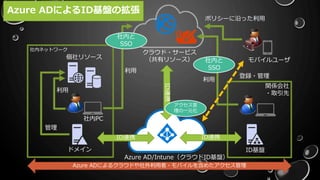

6. 社内PC
ドメイン
個社リソース
社内ネットワーク
モバイルユーザ
クラウド・サービス
（共有リソース）
関係会社
・取引先
ID基盤
利用
管理
ポリシーに沿った利用
利用
社内と
SSO
利用
社内と
SSO
登録・管理
Azure ADによるクラウドや社外利用者・モバイルを含めたアクセス管理
Azure ADによるID基盤の拡張
Azure AD/Intune（クラウドID基盤）
ID連携 ID連携
ID連携
アクセス管
理の一元化

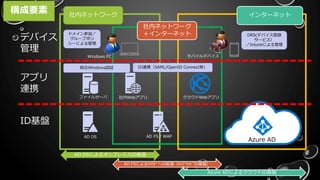

7. Azure AD
社内ネットワーク インターネット
社内ネットワーク
＋インターネット
ファイルサーバ 社内Webアプリ クラウドWebアプリ
AD DS AD FS / WAP
ID基盤
アプリ
連携
デバイス
管理
Windows PC モバイルデバイス
AD DSによるオンプレミスID基盤
AD FSによるｸﾗｳﾄﾞへの拡張（ﾊｲﾌﾞﾘｯﾄﾞID基盤）
Azure ADによるクラウドID基盤
ドメイン参加／
グループポリ
シーによる管理
統合Windows認証 ID連携（SAML/OpenID Connect等）
DRS(デバイス登録
サービス）
／Intuneによる管理
構成要素

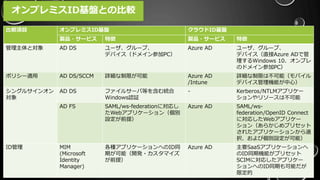

8. 8
比較項目 オンプレミスID基盤 クラウドID基盤
製品・サービス 特徴 製品・サービス 特徴
管理主体と対象 AD DS ユーザ、グループ、
デバイス（ドメイン参加PC）
Azure AD ユーザ、グループ、
デバイス（直接Azure ADで管
理するWindows 10、オンプレ
のドメイン参加PC）
ポリシー適用 AD DS/SCCM 詳細な制限が可能 Azure AD
/Intune
詳細な制限は不可能（モバイル
デバイス管理機能が中心）
シングルサインオン
対象
AD DS ファイルサーバ等を含む統合
Windows認証
- Kerberos/NTLMアプリケー
ションやリソースは不可能
AD FS SAML/ws-federationに対応し
たWebアプリケーション（個別
設定が前提）
Azure AD SAML/ws-
federation/OpenID Connect
に対応したWebアプリケー
ション（あらかじめプリセット
されたアプリケーションから選
択、および個別設定が可能）
ID管理 MIM
(Microsoft
Identity
Manager)
各種アプリケーションへのID同
期が可能（開発・カスタマイズ
が前提）
Azure AD 主要SaaSアプリケーションへ
のID同期機能がプリセット
SCIMに対応したアプリケー
ションへのID同期も可能だが
限定的
オンプレミスID基盤との比較

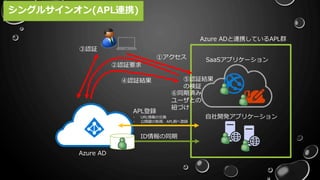

9. Azure AD
SaaSアプリケーション
自社開発アプリケーション
Azure ADと連携しているAPL群
③認証
①アクセス
②認証要求
④認証結果
APL登録
- URL情報の交換
- 公開鍵の取得、APL側へ登録
ID情報の同期
⑤認証結果
の検証
⑥同期済み
ユーザとの
紐づけ
シングルサインオン(APL連携)
Azure AD

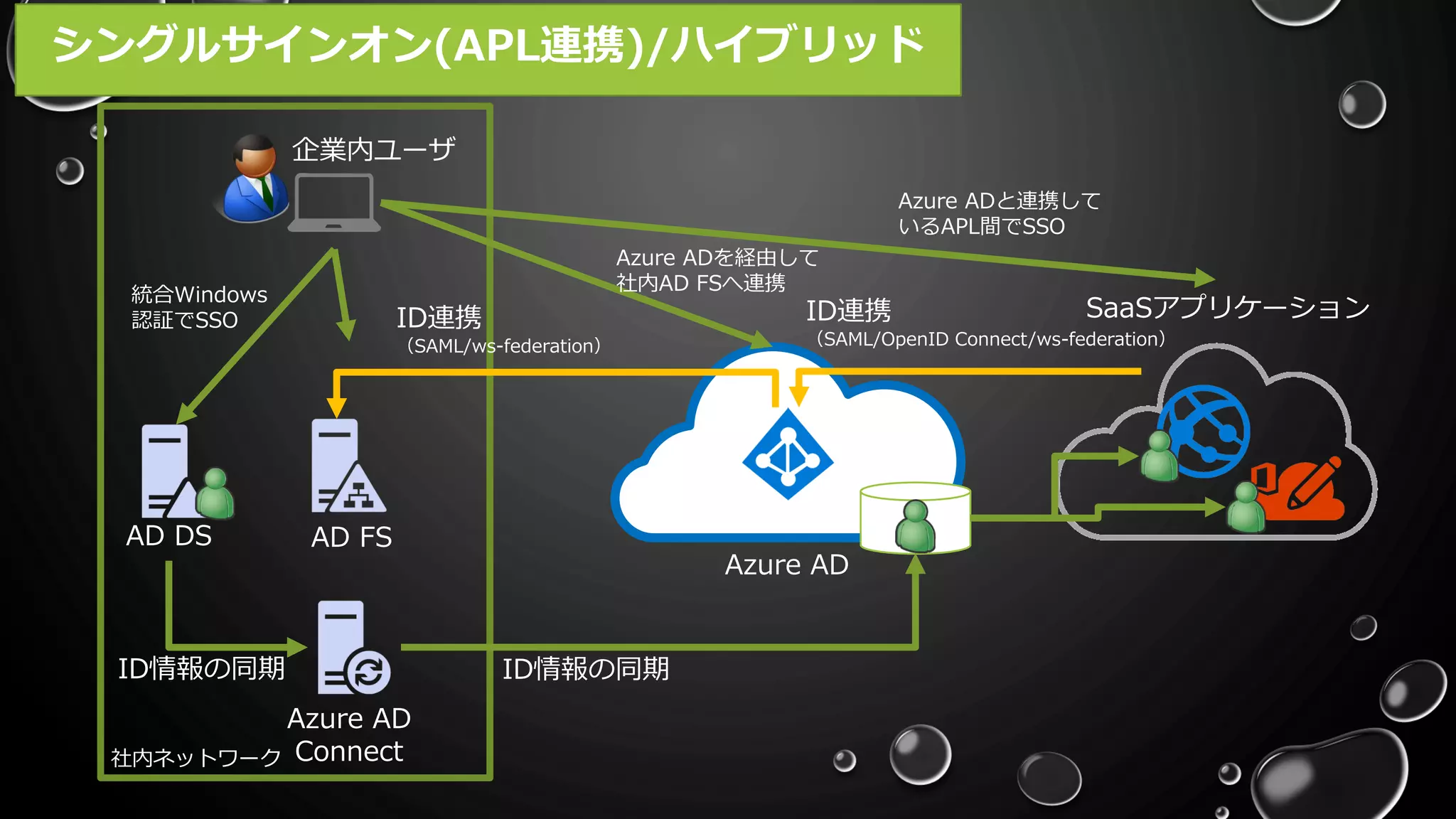

10. 社内ネットワーク
Azure AD
SaaSアプリケーションID連携
（SAML/OpenID Connect/ws-federation）
Azure ADと連携して
いるAPL間でSSO
ID連携
（SAML/ws-federation）
AD FS
Azure AD
Connect
AD DS
ID情報の同期ID情報の同期
Azure ADを経由して
社内AD FSへ連携
企業内ユーザ
統合Windows
認証でSSO
シングルサインオン(APL連携)/ハイブリッド
Azure AD

11. 連携アプリの選択と利用

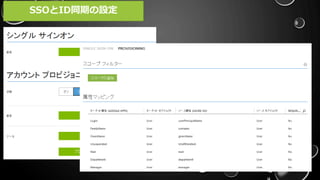

12. 12
SSOとID同期の設定

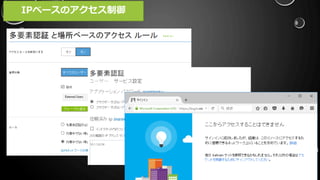

13. 13

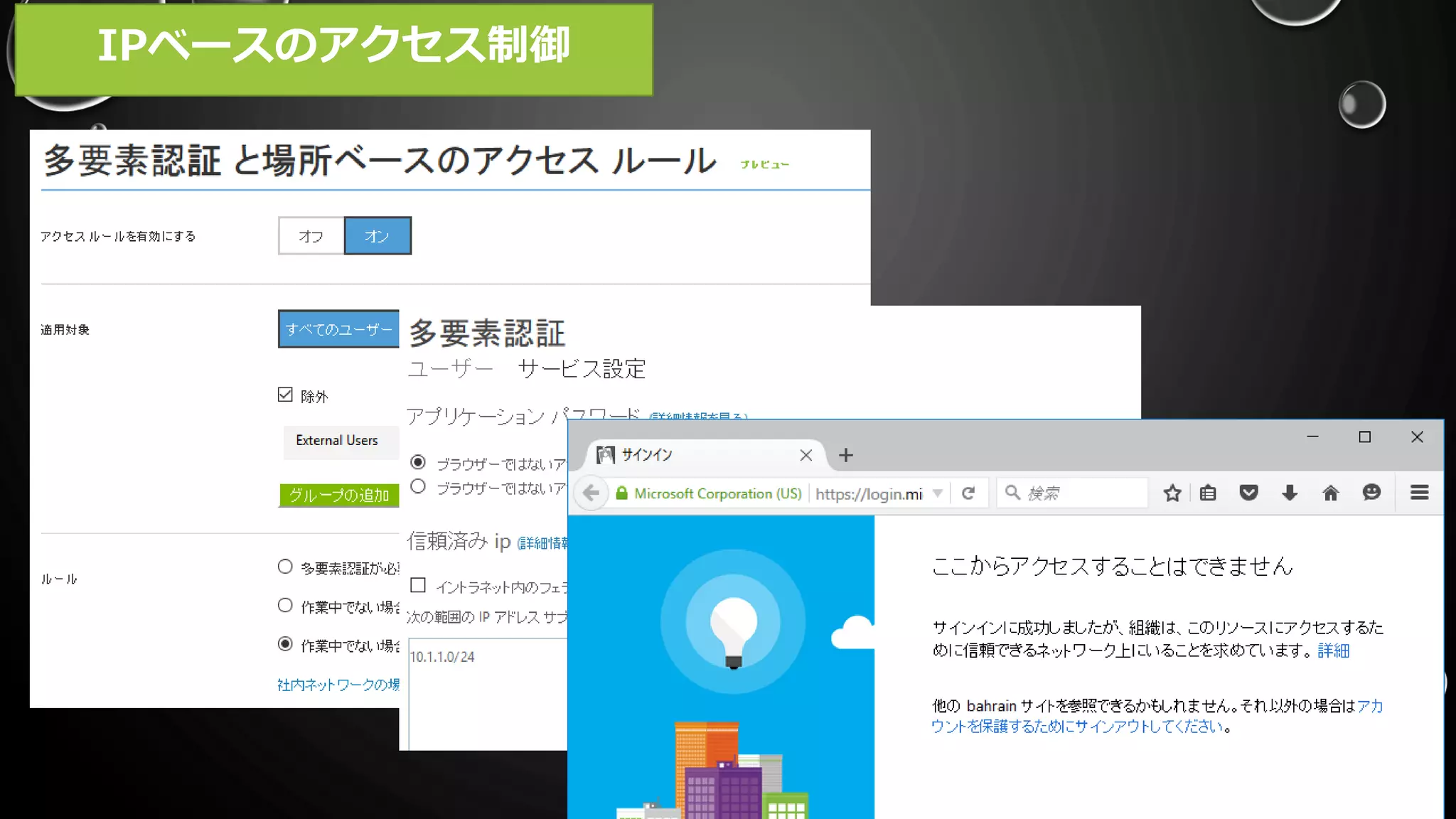

IPベースのアクセス制御

14. Windows 10で変わるドメインの世界

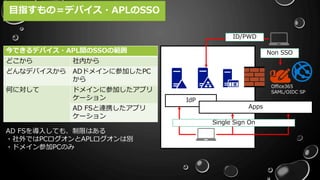

15. IdP
Apps
Organization Network
Office365
SAML/OIDC SPAD DS AD FS Windows
Apps
Firewall
VPN or WAP
(Reverse Proxy)
Single Sign On
Non SSO
ID/PWD
目指すもの＝デバイス・APLのSSO
今できるデバイス・APL間のSSOの範囲
どこから 社内から
どんなデバイスから ADドメインに参加したPC
から
何に対して ドメインに参加したアプリ
ケーション
AD FSと連携したアプリ
ケーション
AD FSを導入しても、制限はある
・社外ではPCログオンとAPLログオンは別
・ドメイン参加PCのみ

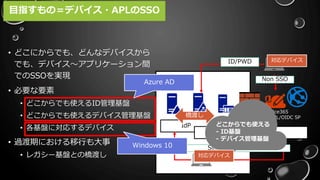

16. • どこにからでも、どんなデバイスから
でも、デバイス～アプリケーション間
でのSSOを実現
• 必要な要素
• どこからでも使えるID管理基盤
• どこからでも使えるデバイス管理基盤
• 各基盤に対応するデバイス
• 過渡期における移行も大事
• レガシー基盤との橋渡し
IdP
Apps
Organization Network
Office365
SAML/OIDC SPAD DS AD FS Windows
Apps
Firewall
VPN or WAP
(Reverse Proxy)
Single Sign On
Non SSO
ID/PWD
どこからでも使える
- ID基盤
- デバイス管理基盤
対応デバイス
対応デバイス
橋渡し
目指すもの＝デバイス・APLのSSO
Azure AD
Windows 10

17. Internal Services Azure Active Directory Cloud Services
Office365
SAML/OIDC SP
WebAPI
AD FS
AD DS
IdP
(SAML/OIDC)
AuthZ
(OAuth2.0)Device
Mgmt
Reporting
Store Apps
Registered Windows 10 Devices
(Internal or External)
Sync
Org’s Apps
Single Sign On
• 統一されたID/デバイス管理
• クラウド、オンプレのHUBとし
て機能
• 統一ポリシーの適用
• デバイスの種類、アプリケー
ションの種類に依存しないSSO
• WEBアプリケーション、ネイ
ティブアプリケーション、デバ
イスを跨いだSSO
• PC、モバイルに向けた共通のエ
クスペリエンス
目指すもの＝デバイス・APLのSSO

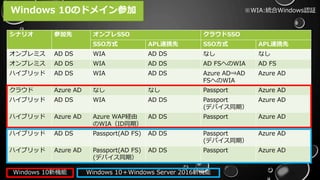

18. シナリオ 参加先 オンプレSSO クラウドSSO
SSO方式 APL連携先 SSO方式 APL連携先
オンプレミス AD DS WIA AD DS なし なし
オンプレミス AD DS WIA AD DS AD FSへのWIA AD FS
ハイブリッド AD DS WIA AD DS Azure AD⇒AD
FSへのWIA
Azure AD
クラウド Azure AD なし なし Passport Azure AD
ハイブリッド AD DS WIA AD DS Passport
(デバイス同期）
Azure AD
ハイブリッド Azure AD Azure WAP経由
のWIA（ID同期）
AD DS Passport Azure AD
ハイブリッド AD DS Passport(AD FS) AD DS Passport
(デバイス同期）
Azure AD
ハイブリッド Azure AD Passport(AD FS)
(デバイス同期）
AD DS Passport Azure AD
Windows 10のドメイン参加 ※WIA:統合Windows認証
Windows 10新機能 Windows 10＋Windows Server 2016新機能

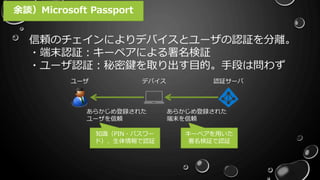

19. あらかじめ登録された
端末を信頼
あらかじめ登録された
ユーザを信頼
認証サーバデバイスユーザ
キーペアを用いた
署名検証で認証
知識（PIN・パスワー
ド）、生体情報で認証
余談）Microsoft Passport
信頼のチェインによりデバイスとユーザの認証を分離。
・端末認証：キーペアによる署名検証
・ユーザ認証：秘密鍵を取り出す目的。手段は問わず

20. 概要 特徴
① PCは従来と同様にオンプレミスADへ参加、デバ
イス情報をAzure ADへ同期することで各種アプ
リケーションへシングルサインオン
• Windows Server 2012R2ドメインで実現可能なので、
早期実現が可能
• 別コンポーネントが不要なので構成がシンプル
• SSOのセットアップ完了に若干時間がかかる
② PCはAzure ADへ参加、オンプレミスのリソース
（Webに限定）へはAzure AD Web
Application Proxy（WAP）を利用することでシ
ングルサインオン（社内ドメイン参加PCは構成
パターン①と同じ）
• Windows Server 2012R2ドメインで実現可能なので、
早期実現が可能
• Azure AD WAPが必要
• SSO対応できる社内アプリケーションがWebアプリに
限定される（ファイルサーバ等は不可能）
③ PCはオンプレミスAD、Azure ADのいずれかに
参加、オンプレミスのADとAzure ADがID連携、
Azure AD Connectでデバイス情報を同期する
ことで各種アプリケーションへシングルサイン
オン
• Windows Server 2016リリースを待つ必要あり
• AD FS（構成によってはAD CS）が必要
• デバイスのドメイン参加形態の自由度は高い
ハイブリッド構成パターン

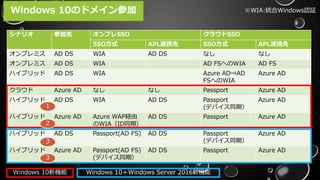

21. シナリオ 参加先 オンプレSSO クラウドSSO
SSO方式 APL連携先 SSO方式 APL連携先
オンプレミス AD DS WIA AD DS なし なし
オンプレミス AD DS WIA AD FSへのWIA AD FS
ハイブリッド AD DS WIA Azure AD⇒AD
FSへのWIA
Azure AD
クラウド Azure AD なし なし Passport Azure AD
ハイブリッド AD DS WIA AD DS Passport
(デバイス同期）
Azure AD
ハイブリッド Azure AD Azure WAP経由
のWIA（ID同期）
AD DS Passport Azure AD
ハイブリッド AD DS Passport(AD FS) AD DS Passport
(デバイス同期）
Azure AD
ハイブリッド Azure AD Passport(AD FS)
(デバイス同期）
AD DS Passport Azure AD
Windows 10のドメイン参加 ※WIA:統合Windows認証
Windows 10新機能 Windows 10＋Windows Server 2016新機能
１
３
３
２

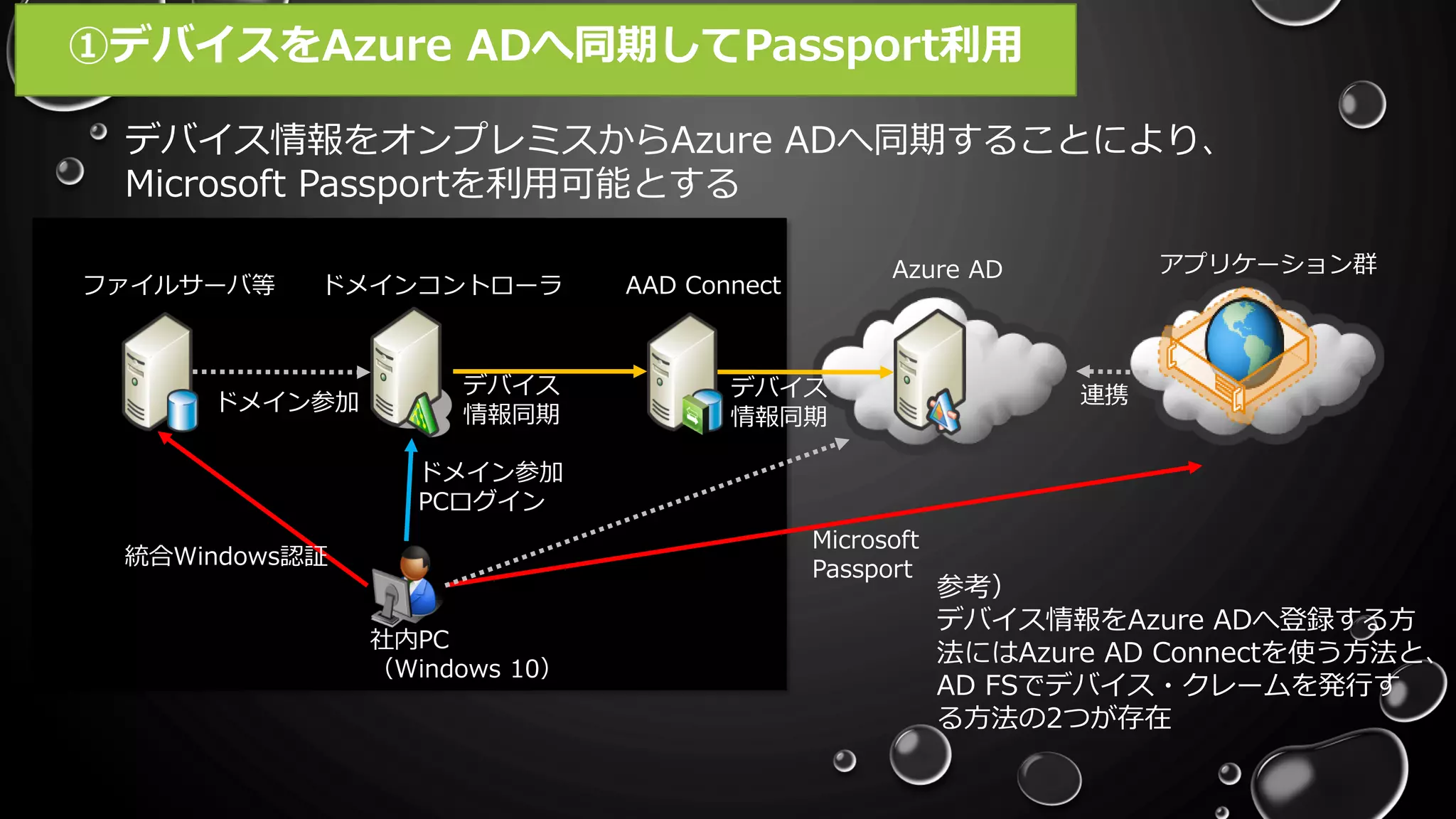

22. ファイルサーバ等 ドメインコントローラ AAD Connect
デバイス
情報同期
社内PC
（Windows 10）
ドメイン参加
Azure AD アプリケーション群
ドメイン参加
PCログイン
統合Windows認証
デバイス
情報同期
Microsoft
Passport
連携
①デバイスをAzure ADへ同期してPassport利用
参考）
デバイス情報をAzure ADへ登録する方
法にはAzure AD Connectを使う方法と、
AD FSでデバイス・クレームを発行す
る方法の2つが存在
デバイス情報をオンプレミスからAzure ADへ同期することにより、
Microsoft Passportを利用可能とする

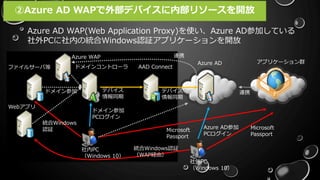

23. ファイルサーバ等 ドメインコントローラ AAD Connect
デバイス
情報同期
社内PC
（Windows 10）
ドメイン参加
Azure AD アプリケーション群
ドメイン参加
PCログイン
統合Windows
認証
デバイス
情報同期
Microsoft
Passport
連携
Azure WAP 連携
社外PC
（Windows 10）
Azure AD参加
PCログイン
Microsoft
Passport
Webアプリ
統合Windows認証
（WAP経由）
②Azure AD WAPで外部デバイスに内部リソースを開放
Azure AD WAP(Web Application Proxy)を使い、Azure AD参加している
社外PCに社内の統合Windows認証アプリケーションを開放

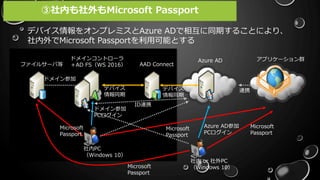

24. ファイルサーバ等
ドメインコントローラ
＋AD FS（WS 2016） AAD Connect
デバイス
情報同期
社内PC
（Windows 10）
ドメイン参加
Azure AD アプリケーション群
ドメイン参加
PCログイン
Microsoft
Passport
デバイス
情報同期
Microsoft
Passport
連携
社内 or 社外PC
（Windows 10）
Azure AD参加
PCログイン
Microsoft
Passport
Microsoft
Passport
ID連携
③社内も社外もMicrosoft Passport
デバイス情報をオンプレミスとAzure ADで相互に同期することにより、
社内外でMicrosoft Passportを利用可能とする

25. まとめ

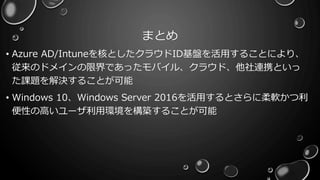

26. まとめ
• Azure AD/Intuneを核としたクラウドID基盤を活用することにより、
従来のドメインの限界であったモバイル、クラウド、他社連携といっ
た課題を解決することが可能
• Windows 10、Windows Server 2016を活用するとさらに柔軟かつ利
便性の高いユーザ利用環境を構築することが可能

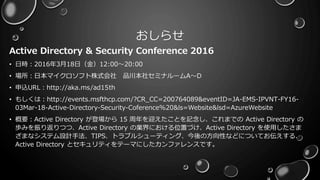

27. おしらせ
