1. AWS+でスケールアウト&スケールアップ
suz-lab
Amazon EC2 導入サービス
http://www.aws-plus.com
アイレット株式会社

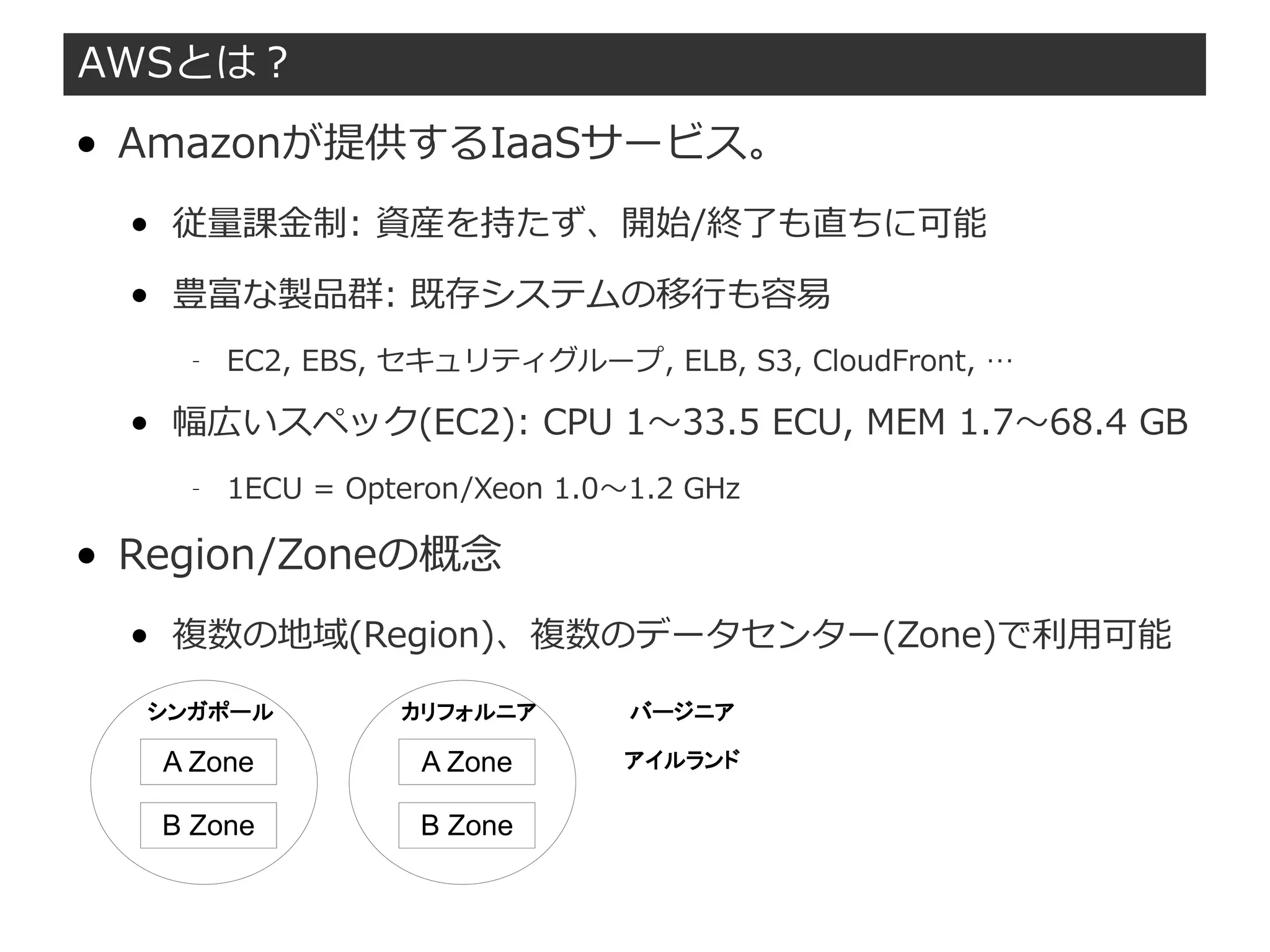

2. AWSとは？
● Amazonが提供するIaaSサービス。
● 従量課金制: 資産を持たず、開始/終了も直ちに可能
● 豊富な製品群: 既存システムの移行も容易
– EC2, EBS, セキュリティグループ, ELB, S3, CloudFront, …
● 幅広いスペック(EC2): CPU 1～33.5 ECU, MEM 1.7～68.4 GB
– 1ECU = Opteron/Xeon 1.0～1.2 GHz
● Region/Zoneの概念
● 複数の地域(Region)、複数のデータセンター(Zone)で利用可能
A Zone
B Zone
シンガポール
A Zone
B Zone
カリフォルニア バージニア
アイルランド

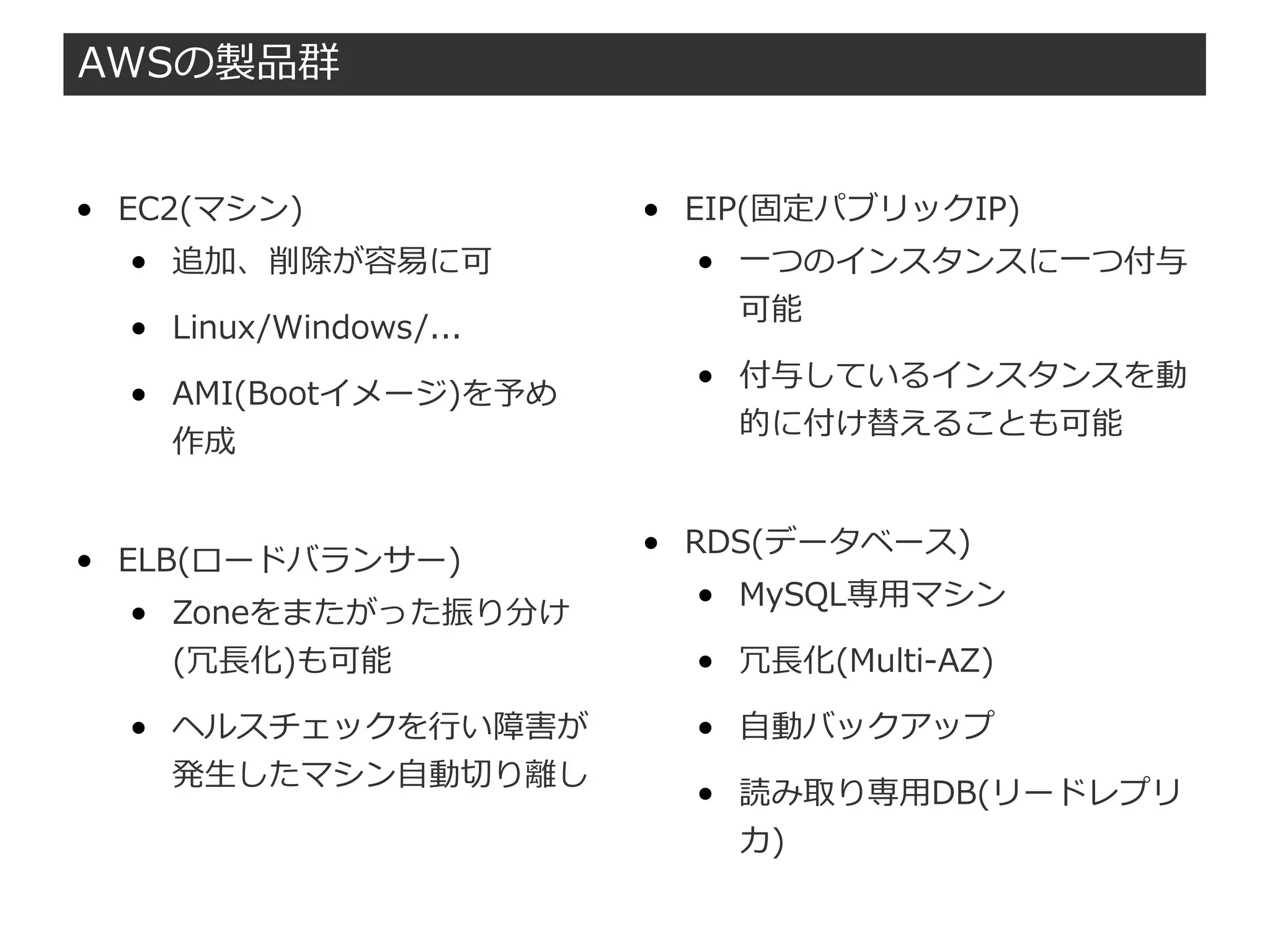

3. AWSの製品群
● EC2(マシン)
● 追加、削除が容易に可
● Linux/Windows/...
● AMI(Bootイメージ)を予め
作成
● ELB(ロードバランサー)
● Zoneをまたがった振り分け
(冗長化)も可能
● ヘルスチェックを行い障害が
発生したマシン自動切り離し
● EIP(固定パブリックIP)
● 一つのインスタンスに一つ付与
可能
● 付与しているインスタンスを動
的に付け替えることも可能
● RDS(データベース)
● MySQL専用マシン
● 冗長化(Multi-AZ)
● 自動バックアップ
● 読み取り専用DB(リードレプリ
カ)

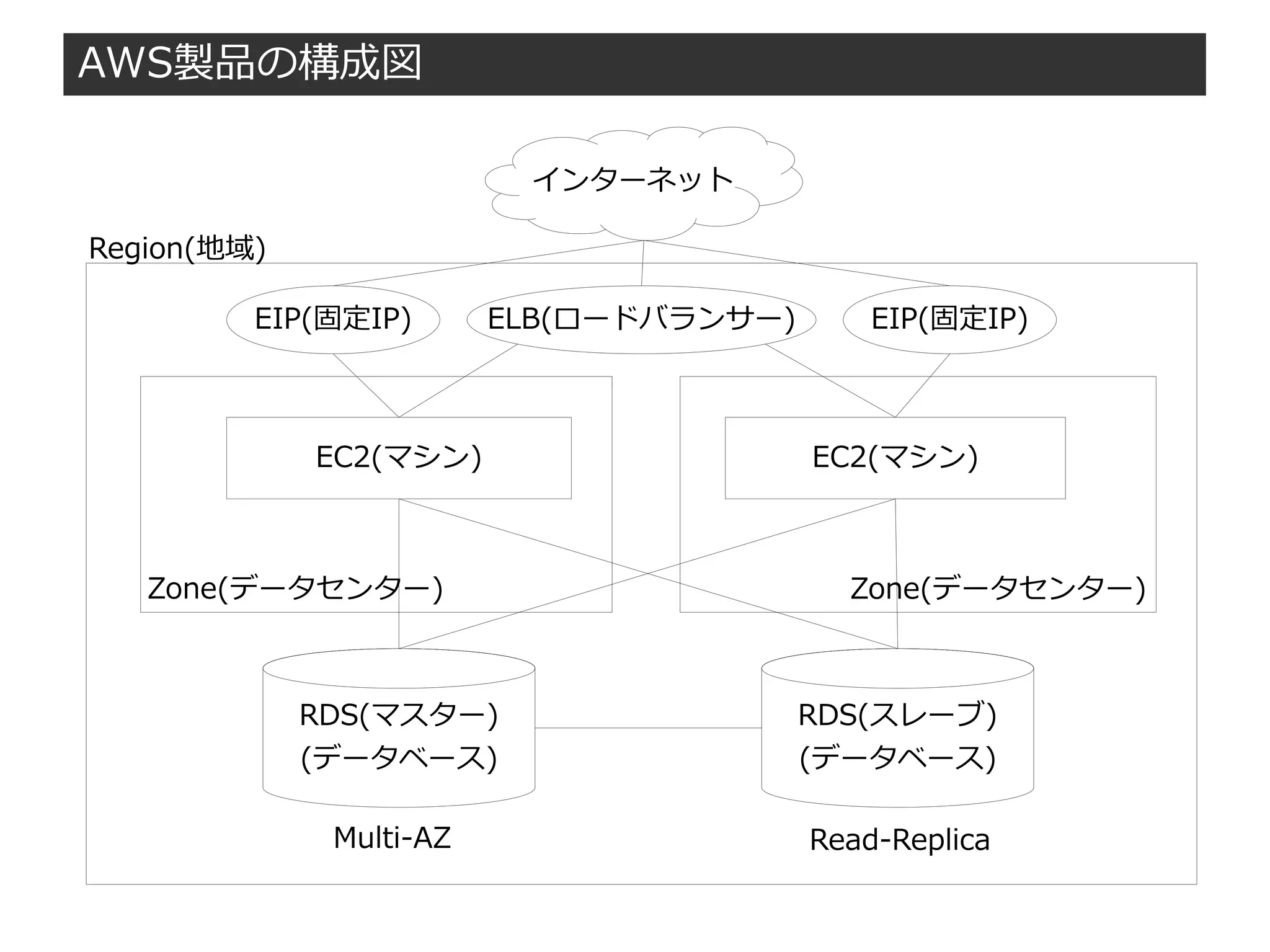

4. AWS製品の構成図
EC2(マシン)
ELB(ロードバランサー)
インターネット
Region(地域)
Zone(データセンター) Zone(データセンター)
EC2(マシン)
RDS(マスター)
(データベース)
RDS(スレーブ)
(データベース)
Multi-AZ Read-Replica
EIP(固定IP) EIP(固定IP)

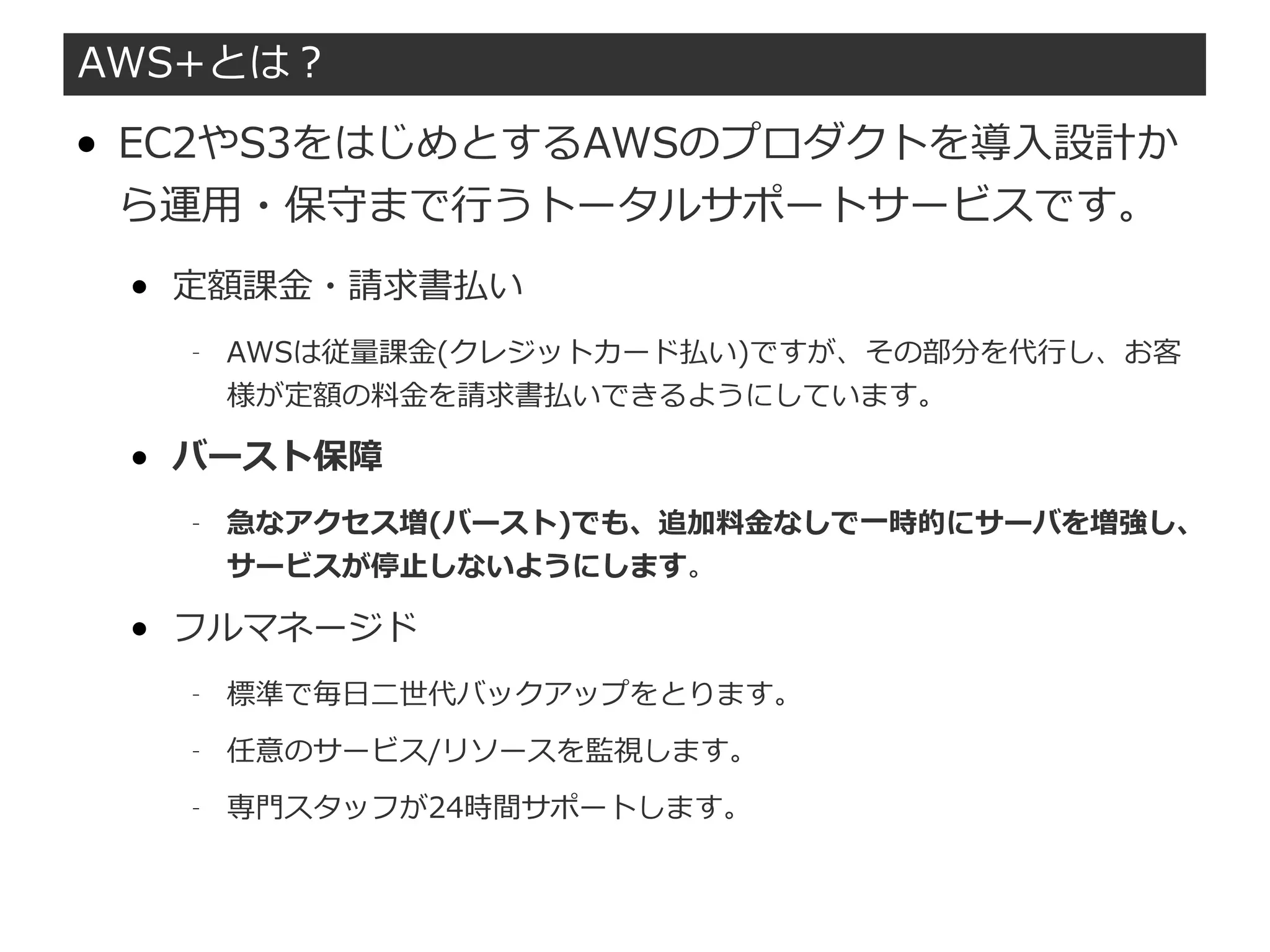

5. AWS+とは？
● EC2やS3をはじめとするAWSのプロダクトを導入設計か
ら運用・保守まで行うトータルサポートサービスです。
● 定額課金・請求書払い
– AWSは従量課金(クレジットカード払い)ですが、その部分を代行し、お客
様が定額の料金を請求書払いできるようにしています。
● バースト保障
– 急なアクセス増(バースト)でも、追加料金なしで一時的にサーバを増強し、
サービスが停止しないようにします。
● フルマネージド
– 標準で毎日二世代バックアップをとります。
– 任意のサービス/リソースを監視します。
– 専門スタッフが24時間サポートします。

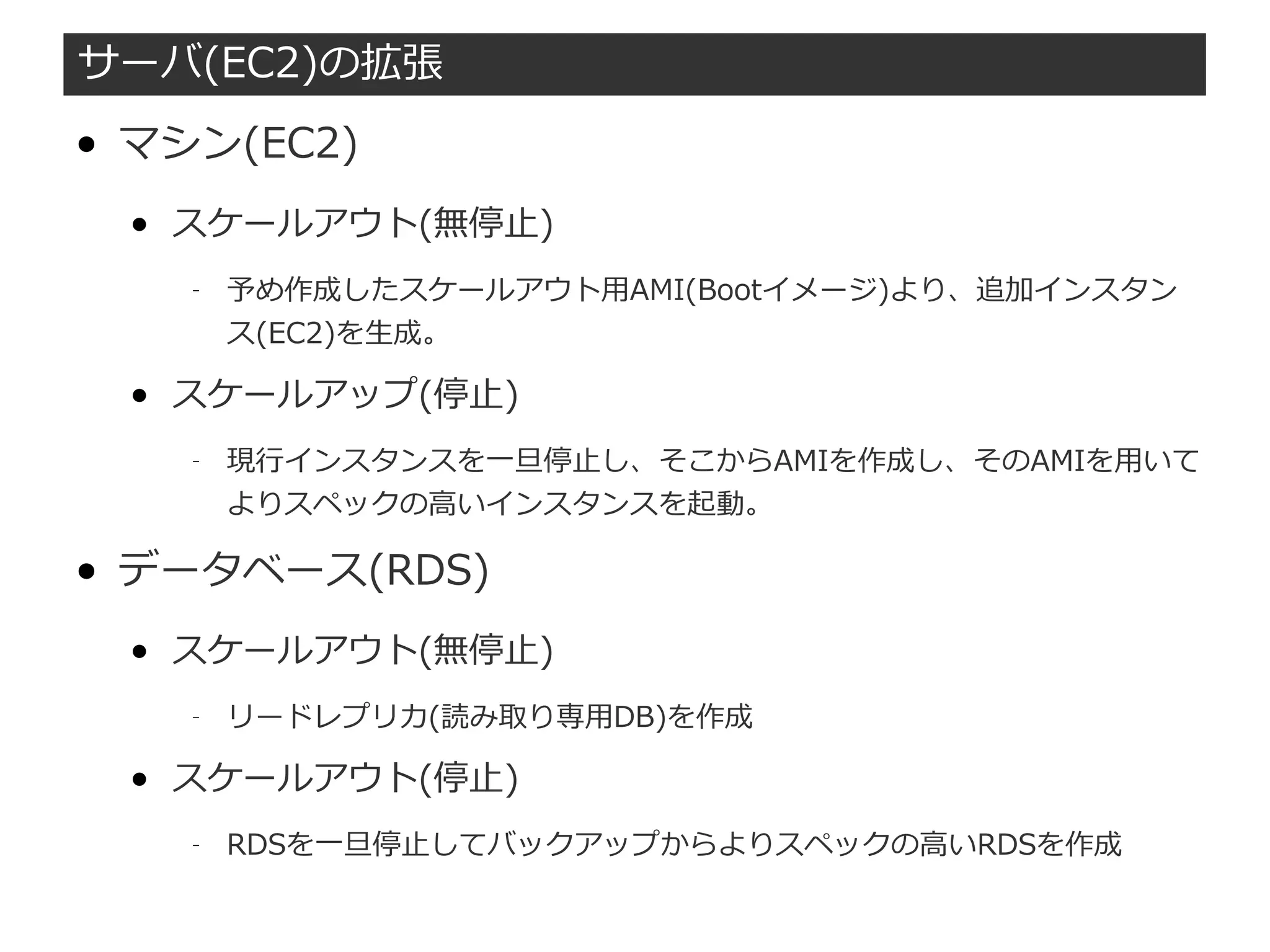

6. サーバ(EC2)の拡張
● マシン(EC2)
● スケールアウト(無停止)
– 予め作成したスケールアウト用AMI(Bootイメージ)より、追加インスタン
ス(EC2)を生成。
● スケールアップ(停止)
– 現行インスタンスを一旦停止し、そこからAMIを作成し、そのAMIを用いて
よりスペックの高いインスタンスを起動。
● データベース(RDS)
● スケールアウト(無停止)
– リードレプリカ(読み取り専用DB)を作成
● スケールアウト(停止)
– RDSを一旦停止してバックアップからよりスペックの高いRDSを作成

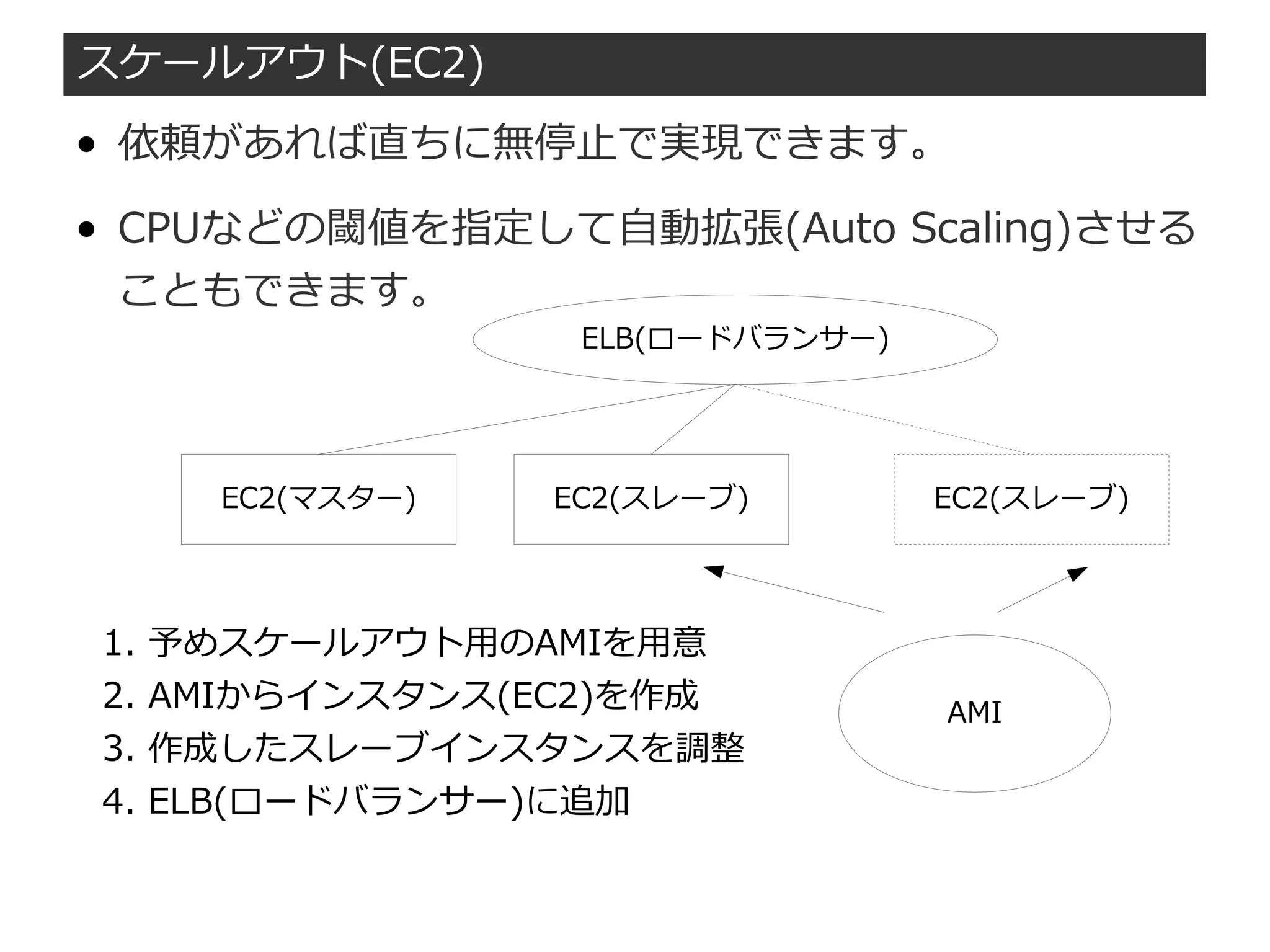

7. スケールアウト(EC2)
● 依頼があれば直ちに無停止で実現できます。
● CPUなどの閾値を指定して自動拡張(Auto Scaling)させる
こともできます。
EC2(マスター)
ELB(ロードバランサー)
EC2(スレーブ) EC2(スレーブ)
AMI
1. 予めスケールアウト用のAMIを用意
2. AMIからインスタンス(EC2)を作成
3. 作成したスレーブインスタンスを調整
4. ELB(ロードバランサー)に追加

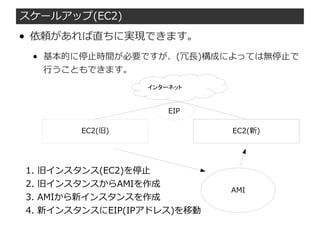

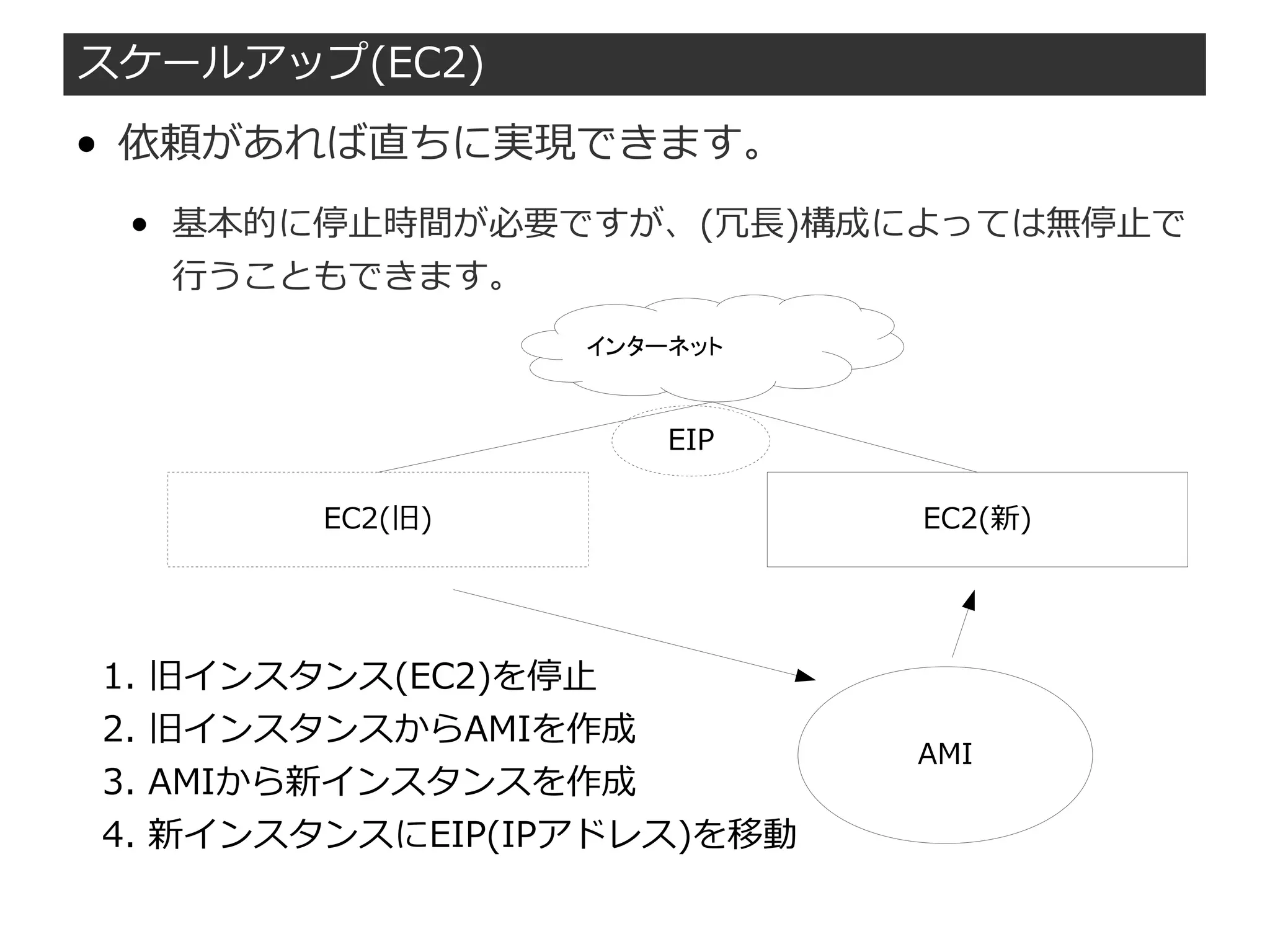

8. スケールアップ(EC2)
● 依頼があれば直ちに実現できます。
● 基本的に停止時間が必要ですが、(冗長)構成によっては無停止で
行うこともできます。
1. 旧インスタンス(EC2)を停止
2. 旧インスタンスからAMIを作成
3. AMIから新インスタンスを作成
4. 新インスタンスにEIP(IPアドレス)を移動
EC2(旧)
AMI
EC2(新)
インターネット
EIP

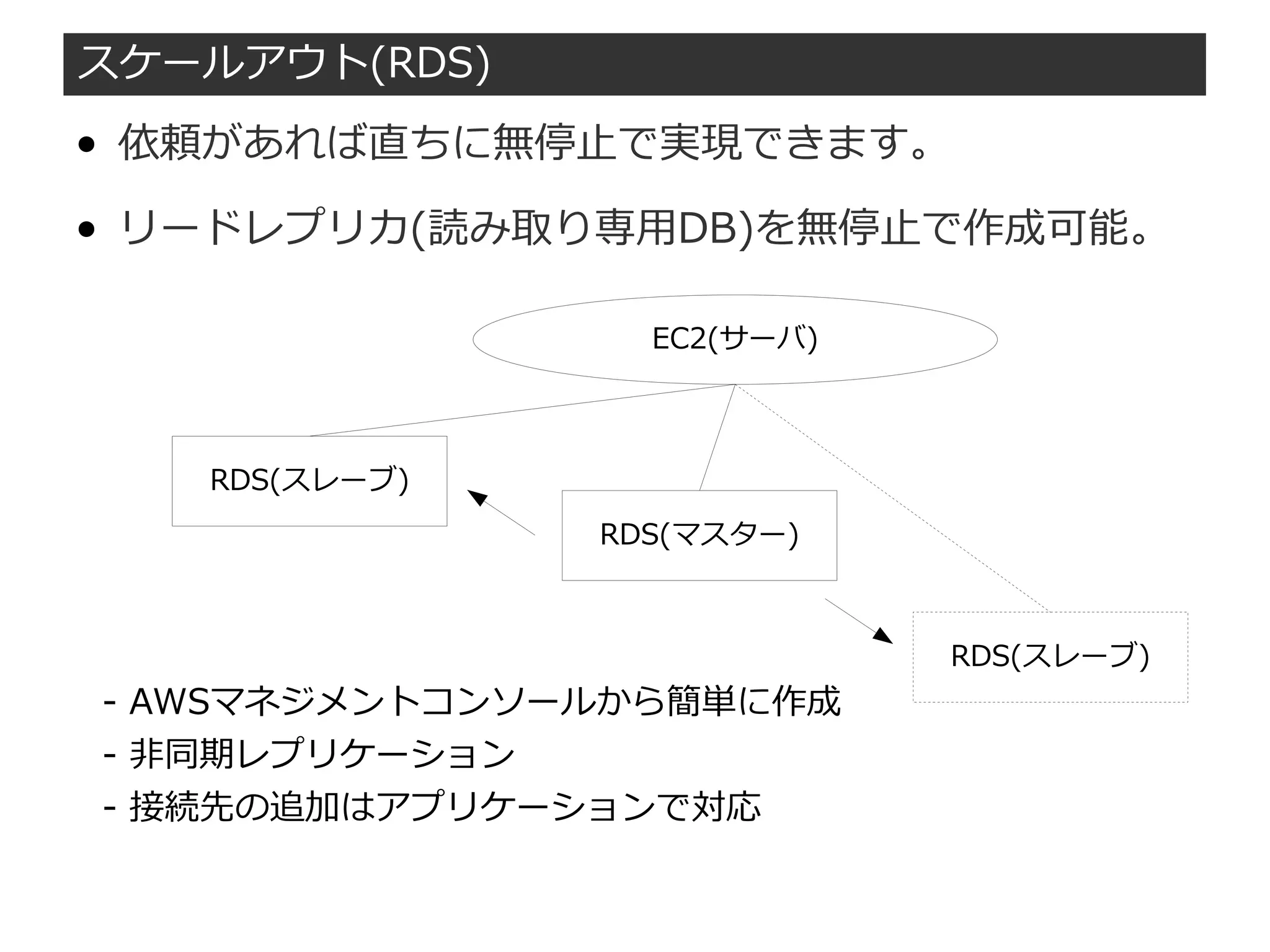

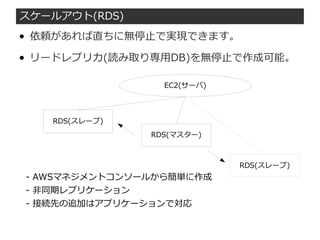

9. スケールアウト(RDS)
● 依頼があれば直ちに無停止で実現できます。
● リードレプリカ(読み取り専用DB)を無停止で作成可能。
RDS(スレーブ)
EC2(サーバ)
RDS(マスター)
RDS(スレーブ)
- AWSマネジメントコンソールから簡単に作成
- 非同期レプリケーション
- 接続先の追加はアプリケーションで対応

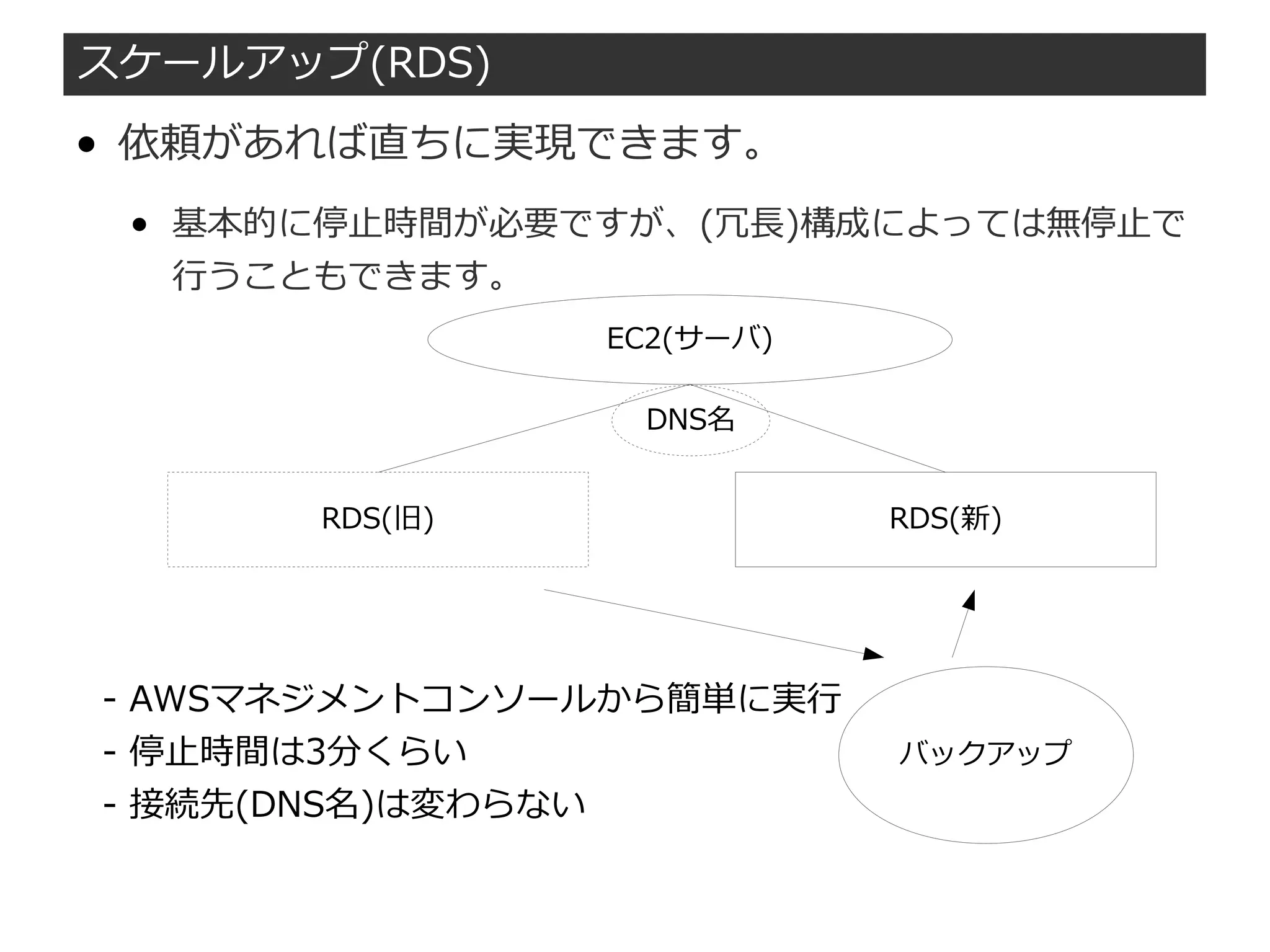

10. スケールアップ(RDS)
● 依頼があれば直ちに実現できます。
● 基本的に停止時間が必要ですが、(冗長)構成によっては無停止で
行うこともできます。
- AWSマネジメントコンソールから簡単に実行
- 停止時間は3分くらい
- 接続先(DNS名)は変わらない
RDS(旧)
バックアップ
RDS(新)
DNS名
EC2(サーバ)

11. AWS+ 導入資料
suz-lab
Amazon EC2 導入サービス
http://www.aws-plus.com
アイレット株式会社
