1. HARDWARE
Montagem e
Manutenção de
Computadores
Instrutor:
Luiz Henrique Goulart

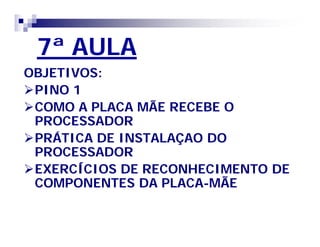

2. 7ª AULA
OBJETIVOS:
PINO 1
COMO A PLACA MÃE RECEBE O
PROCESSADOR
PRÁTICA DE INSTALAÇAO DO
PROCESSADOR
EXERCÍCIOS DE RECONHECIMENTO DE
COMPONENTES DA PLACA-MÃE

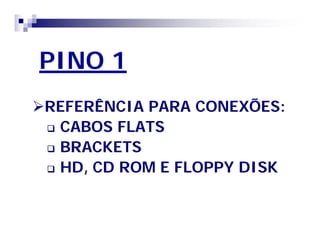

3. PINO 1
REFERÊNCIA PARA CONEXÕES:
 CABOS FLATS
 BRACKETS
 HD, CD ROM E FLOPPY DISK

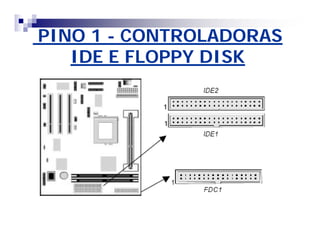

4. PINO 1 - CONTROLADORAS
IDE E FLOPPY DISK

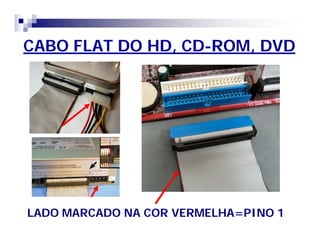

5. CABO FLAT DO HD, CD-ROM, DVD
LADO MARCADO NA COR VERMELHA=PINO 1

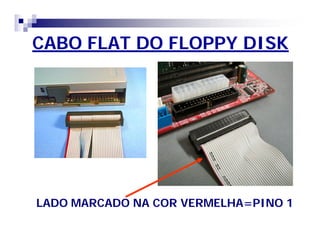

6. CABO FLAT DO FLOPPY DISK
LADO MARCADO NA COR VERMELHA=PINO 1

7. PRÁTICA CONEXÃO DE
BRACKETS, CABOS
FLATS E ALIMENTAÇÃO
ELÉTRICA

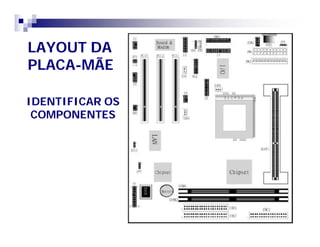

8. LAYOUT DA
PLACA-MÃE
IDENTIFICAR OS
COMPONENTES

9. BRACKET DO SOM ON BOARD

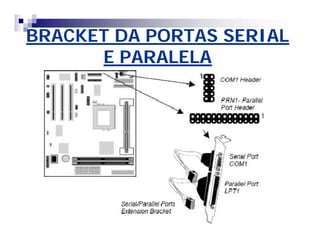

10. BRACKET DA PORTAS SERIAL
E PARALELA

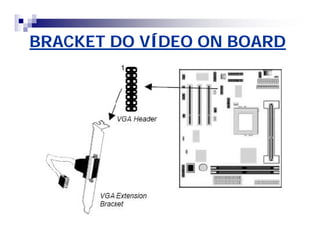

11. BRACKET DO VÍDEO ON BOARD

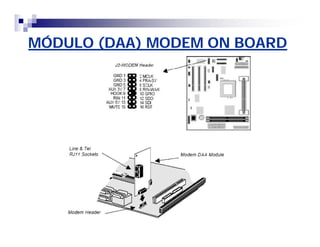

12. MÓDULO (DAA) MODEM ON BOARD

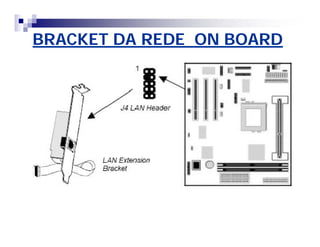

13. BRACKET DA REDE ON BOARD

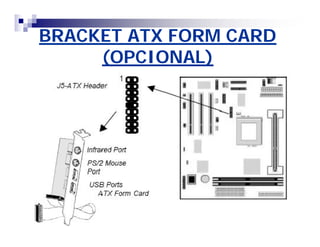

14. BRACKET ATX FORM CARD
(OPCIONAL)

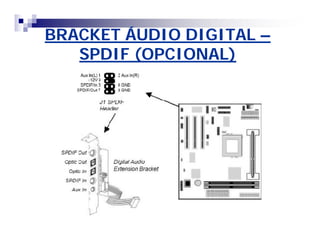

15. BRACKET ÁUDIO DIGITAL –
SPDIF (OPCIONAL)

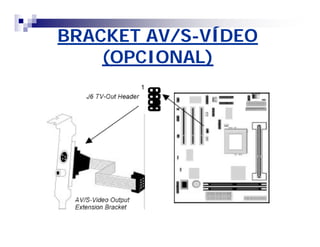

16. BRACKET AV/S-VÍDEO
(OPCIONAL)

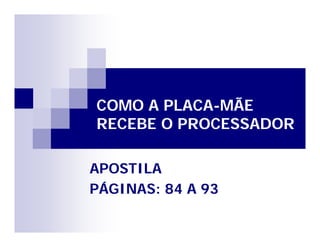

17. COMO A PLACA-MÃE
RECEBE O PROCESSADOR
APOSTILA
PÁGINAS: 84 A 93

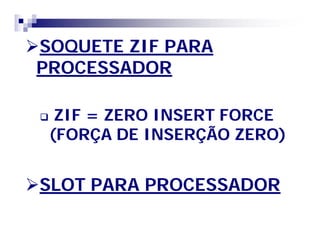

18. SOQUETE ZIF PARA
PROCESSADOR
 ZIF = ZERO INSERT FORCE
(FORÇA DE INSERÇÃO ZERO)
SLOT PARA PROCESSADOR

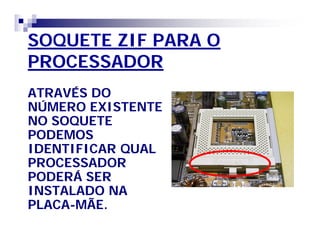

19. SOQUETE ZIF PARA O
PROCESSADOR
ATRAVÉS DO
NÚMERO EXISTENTE
NO SOQUETE
PODEMOS
IDENTIFICAR QUAL
PROCESSADOR
PODERÁ SER
INSTALADO NA
PLACA-MÃE.

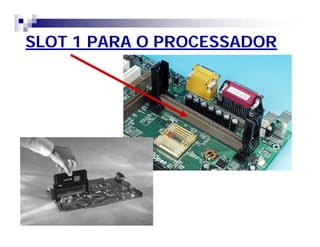

20. SLOT 1 PARA O PROCESSADOR

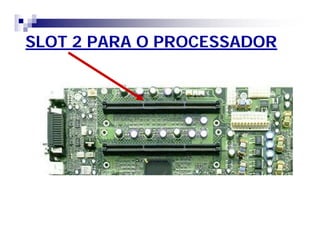

21. SLOT 2 PARA O PROCESSADOR

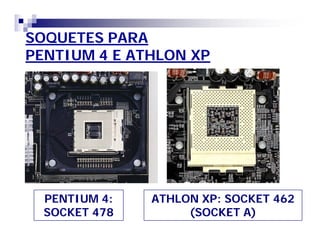

22. SOQUETES PARA
PENTIUM 4 E ATHLON XP
PENTIUM 4:
SOCKET 478
ATHLON XP: SOCKET 462
(SOCKET A)

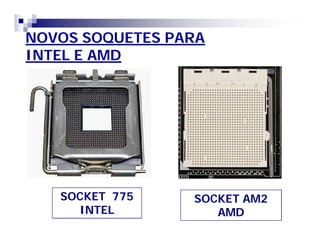

23. NOVOS SOQUETES PARA
INTEL E AMD
SOCKET 775
INTEL
SOCKET AM2
AMD

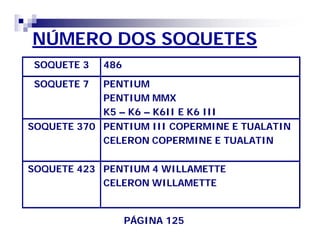

24. NÚMERO DOS SOQUETES
SOQUETE 3 486
SOQUETE 7 PENTIUM
PENTIUM MMX
K5 – K6 – K6II E K6 III
SOQUETE 370 PENTIUM III COPERMINE E TUALATIN
CELERON COPERMINE E TUALATIN
SOQUETE 423 PENTIUM 4 WILLAMETTE
CELERON WILLAMETTE
PÁGINA 125

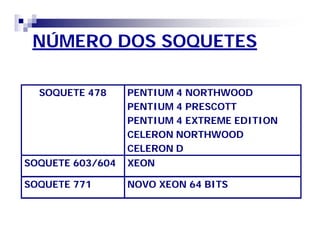

25. NÚMERO DOS SOQUETES
SOQUETE 478 PENTIUM 4 NORTHWOOD
PENTIUM 4 PRESCOTT
PENTIUM 4 EXTREME EDITION
CELERON NORTHWOOD
CELERON D
SOQUETE 603/604 XEON
SOQUETE 771 NOVO XEON 64 BITS

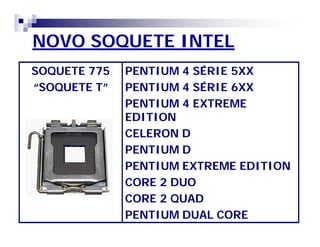

26. NOVO SOQUETE INTEL
SOQUETE 775
““SOQUETE T””
PENTIUM 4 SÉRIE 5XX
PENTIUM 4 SÉRIE 6XX
PENTIUM 4 EXTREME
EDITION
CELERON D
PENTIUM D
PENTIUM EXTREME EDITION
CORE 2 DUO
CORE 2 QUAD
PENTIUM DUAL CORE

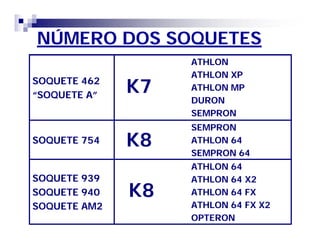

27. NÚMERO DOS SOQUETES
SOQUETE 462
““SOQUETE A””
ATHLON
ATHLON XP
ATHLON MP
DURON
SEMPRON
SOQUETE 754
SEMPRON
ATHLON 64
SEMPRON 64
SOQUETE 939
SOQUETE 940
SOQUETE AM2
ATHLON 64
ATHLON 64 X2
ATHLON 64 FX
ATHLON 64 FX X2
OPTERON
K7
K8
K8

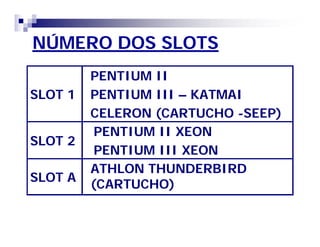

28. NÚMERO DOS SLOTS
SLOT 1
PENTIUM II
PENTIUM III – KATMAI
CELERON (CARTUCHO -SEEP)
SLOT 2
PENTIUM II XEON
PENTIUM III XEON
SLOT A
ATHLON THUNDERBIRD
(CARTUCHO)

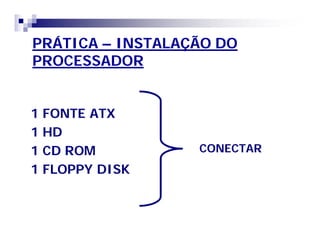

29. PRÁTICA – INSTALAÇÃO DO
PROCESSADOR
1 FONTE ATX
1 HD
1 CD ROM
1 FLOPPY DISK
CONECTAR

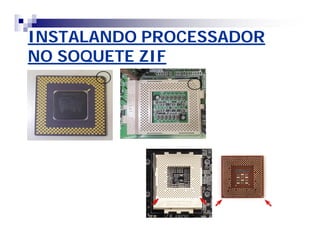

30. INSTALANDO PROCESSADOR
NO SOQUETE ZIF

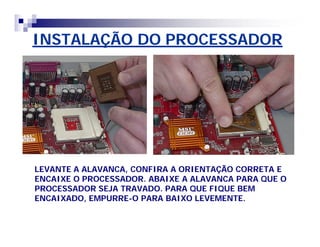

31. INSTALAÇÃO DO PROCESSADOR
LEVANTE A ALAVANCA, CONFIRA A ORIENTAÇÃO CORRETA E
ENCAIXE O PROCESSADOR. ABAIXE A ALAVANCA PARA QUE O
PROCESSADOR SEJA TRAVADO. PARA QUE FIQUE BEM
ENCAIXADO, EMPURRE-O PARA BAIXO LEVEMENTE.
