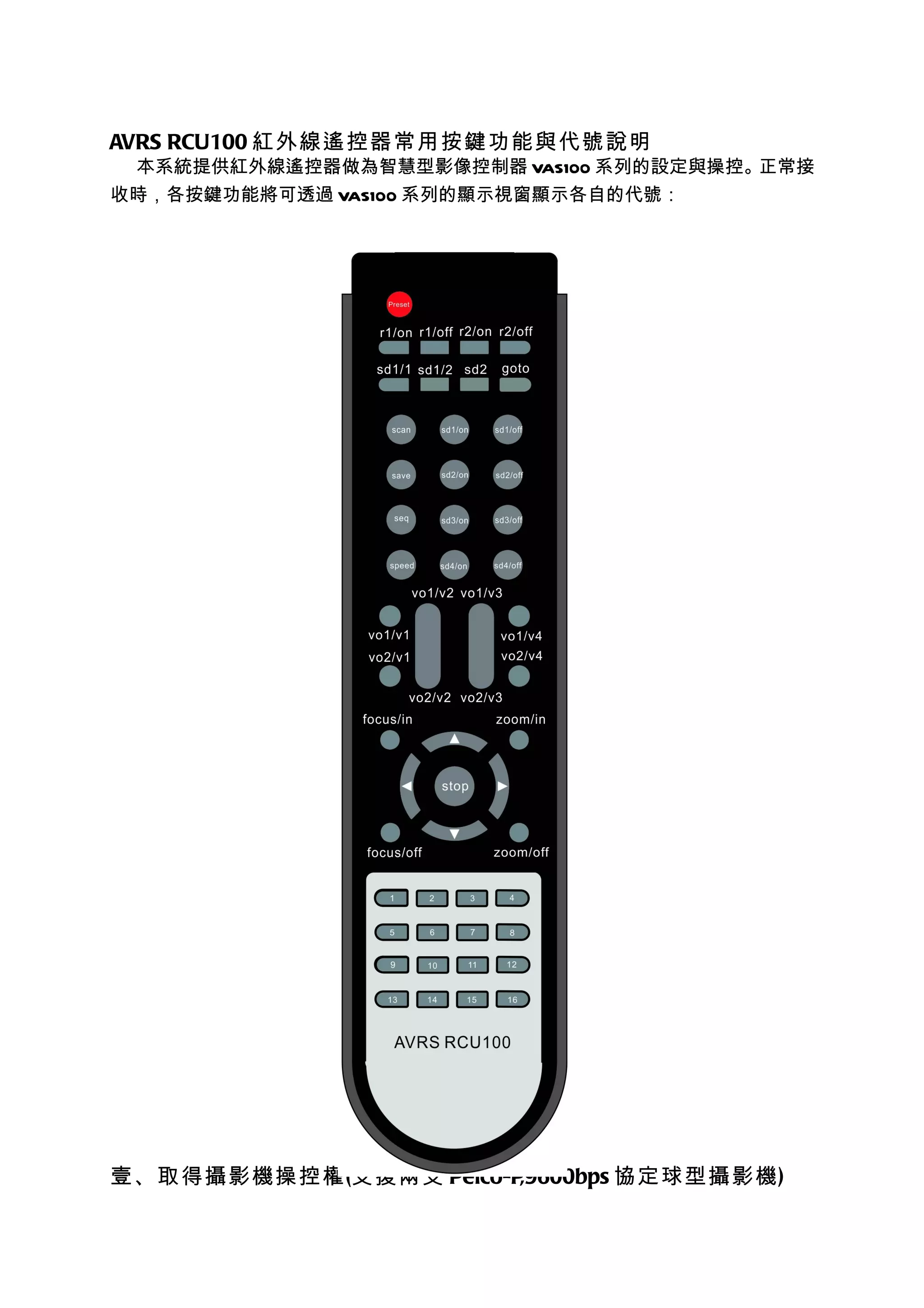

1. AVRS RCU100 紅外線遙控器常用按鍵功能與代號說明
本系統提供紅外線遙控器做為智慧型影像控制器 VAS100 系列的設定與操控。正常接
收時，各按鍵功能將可透過 VAS100 系列的顯示視窗顯示各自的代號：
壹、取得攝影機操控權(支援兩支 Pelco-P,9600bps 協定球型攝影機)

2. 一、SD1/1：此鍵表示選擇第一支攝影機，代號為 91。
二、SD1/2：此鍵亦表示選擇第一支攝影機，代號為 92。
三、SD2：此鍵表示選擇第二支攝影機，代號為 93。若想操控或變更手控時第二
支攝影機的左右上下旋轉速度及 ZOOM IN/OFF、FOCUS IN/OFF，因開機預設
為 SD1/1，須先按本鍵切換到第二支；若想回到操控第一支攝影機時，須再
按 SD1/1 鍵或 SD1/2 鍵。
2、 操控攝影機
: 按第一次,預備變更手控時攝影機的旋轉速度，代號為 。緊接著按數字鍵
1、 SPEED 50
1~8 任一鍵(依序遞增速度，8 為最高速)，可改變攝影機水平轉動速度；若按數字
鍵 9~16 任一鍵(依序遞增速度，16 為最高速)，可改變攝影機垂直轉動速度，按完
後代號立刻回復 53。按 SPEED 鍵後，必須接著按數字鍵，否則須再按一次 SPEED
鍵回到 53；若否，其他非數字鍵按鍵功能無效。 變更速度前，攝影機必須在靜候命
令狀態。(開機預設為最低速旋轉)
：操控攝影機水平右轉，代號為 。
2、 64
：操控攝影機水平左轉，代號為 。
3、 62
▲：操控攝影機垂直上移，代號為 。
4、 61
▼：操控攝影機垂直下移，代號為 。
5、 63
：操控攝影機鏡頭放大倍數，縮小視角，代號為 。
6、 ZOOM-IN 67
：操控攝影機鏡頭縮小倍數，增加視角，代號為 。
7、 ZOOM-OFF 68
：操控攝影機鏡頭微調拉近景物對焦，代號為 。
8、 FOCUS-IN 65
：操控攝影機鏡頭作景物對焦變遠，代號為 。
9、 FOCUS-OFF 66
：停止 Pelco P 協定攝影機進行上/下/左/右/ZOOM/FOCUS 的動作，代
10、STOP
號為 60。若不停止攝影機正在執行的動作，將造成其他命令誤動作。
叁、攝影機轉到預設點(最好先按 GOTO 鍵)
一、SD1/1 或 SD1/2+數字鍵： 按 SD1/1+數字鍵 1~16 任一，可到第一支攝影機的第 1~16
預設點，此時顯示代號第 01~16。若按 SD1/2+數字鍵 1~16 任一，會到第一支攝影

3. 機的 17~32 預設點，此時顯示代號第 17~32。
二、SD2+數字鍵： 若按 SD2+數字鍵 1~8 任一，會到第二支攝影機的第 1~8 預設點，此
時
顯示代號第 41~48。
肆、設定攝影機預設點
一、PRESET：設定攝影機的預設點，代號為 59。移動攝影機到定點後，按 PRESET+
SD1/1+數字鍵 1，即可設定第一支攝影機的第 1 個預設點；若按 SD1/2+數字鍵 1，
即可設定第一支攝影機的第 17 個預設點。依序移動攝影機，照上述作法，可設定
其他預設點。按 SD2 鍵選擇第二支攝影機，依序移動攝影機，按 PRESET+ SD2+數字
1~8 任一，可設定第二支攝影機的預設點。設定 PRESET 點時，請先按 SD-OFF 關閉
接收所有偵測器的偵測結果，或不要觸發任何偵測器，當設定完成後，按 GO TO
鍵回到 GO TO 模式，再啟動偵測器接收結果。欲變更已設定好的 PRESET 點,只需重
複上述作法，即可取代原先的 PRESET 點。
二、GO TO：結束設置模式，命令攝影機轉到已設定的預設點，代號為 54。當按
GO TO 鍵後再按 SD1/1(或 SD1/2)(或 SD2)＋數字鍵 1~16(或 1~8)任一鍵時,表示命
令攝影機轉到第一支攝影機所預設的 1~16 位置(或 17~32 位置)，此時數字代號為
01~16(或 17~32)；或第二支攝影機所預設的 1~8 位置(SD2 支援 8 個位置)，此時數
字代號為 41~48。(開機預設為 GO TO 模式)
伍、影像切換
VO1 輸出介面的功能會依據哪一路影像被偵測而全自動切換 Vin1~4 影像顯示，亦可
透過遙控器按鍵強制顯示任一路影像(開機預設在第一路影像)；VO2 輸出介面的功能
則為顯示 Vin1~4 任一影像，需透過遙控器按鍵選擇(開機亦預設在第一路影像)。
一、VO1/v1：強制自動切換錄影模式為第一路影像，代號為 71。當錄影影像非
此第一路影像時，按此鍵可強制錄製第一路影像。此時若有任一組偵測器被
觸發，錄影模式影像將切換為該組偵測器所代表的該路影像。
二、VO1/v2：強制自動切換錄影模式為第二路影像，代號為 72。
三、VO1/v3：強制自動切換錄影模式為第三路影像，代號為 73。
四、VO1/v4：強制自動切換錄影模式為第四路影像，代號為 74。
五、VO2/v1：強制矩陣輸出模式為顯示第一路影像，代號為 75。
六、VO2/v2：強制矩陣輸出模式為顯示第二路影像，代號為 76。
七、VO2/v3：強制矩陣輸出模式為顯示第三路影像，代號為 77。
八、VO2/v4：強制矩陣輸出模式為顯示第四路影像，代號為 78。
陸、球型攝影機設定視窗
一、SD1/2+數字鍵 14:呼叫球型攝影機 OSD 設定視窗。
二、上/下/左/右鍵： 選擇菜單。
三、SD1/2+數字鍵 12:確定。

4. 四、SD1/2+數字鍵 13:離開。
注意:1.在球型攝影機設定視窗下，攝影機不會受令轉動
2.由於已按 SD1/2 鍵，若欲呼叫第 1~16 預設點，應先按 SD1/1 鍵再按數字鍵。
VAS100 追蹤版本
一、開機代號為 33 的移動追蹤版本，新增「延遲偵測設定」：SAVE＋數字鍵
1.按下遙控器 SAVE 鍵將顯示代號 69，預備啟動延遲偵測技術。
2.再按下數字鍵 1~16 任一鍵，可變更 SD1 感測器共 16 組偵測延遲時間。依所按數字大
小遞增偵測延遲時間，約從 0~6 秒可供選擇。此時代號變更為 53，表示延遲偵
測技術變更完成。(開機預設為即時偵測：SAVE＋1)。
3.按下遙控器 SAVE 鍵後，若欲取消延遲偵測，需再按 speed 鍵回到代號 53。
4.此功能可於觸發中或未觸發時設定。
5.運用此功能，可得一緩衝時間，使步行行動目標到達定位後，或兩人同時發言時，
在該延遲偵測時間，才驅使攝影機轉動。
二、開機代號 34 的程式版本，使用「智慧型連續聲控追蹤技術」：
1.本技術應用於 SD1 組偵測器，使用時，請將 ADA100 的 W.L 遠端控制接點連接到
VAS100 SD1，一端接於 COM，另一端接於第 16 個偵測器接點上，作為無線麥克
風發話聲音參考點。(註：發話聲源不受限於使用 W.L 接點)
2.此一技術必須同時觸發 2 或 3 個偵測器且其中一個必須為聲音偵測，才能驅動攝影
機旋轉。 SD1 第一個偵測器觸發且第 16 個聲音偵測器跟著觸發時，將顯示 01 代
當
號，攝影機將自動轉到預設的第一個位置；若同時觸發第一、 第二與第 16 個偵測
器將顯示 02 代號，其原理與先前所述相同。
3.由於第 16 個偵測器接點已使用於聲音偵測，關聯於 SD1 組別的球型攝影機將減少 2
個預設點可供設定。若將第 16 偵測點與 COM 點短路，球型攝影機將隨著偵測器
觸發而轉動，不具備聲音參考追蹤功能。
4.代號 34 版本為即時偵測，關閉延遲偵測功能。
5.假如 SD1 組偵測器使用於黑板教學時，本技術將允許超過 1 人站於 SD1 組偵測
器上 。當發話者(例如：老師)站立位置位於較第二人(例如：學生)為前面時，拍
攝主角為發話者，攝影機將自動追蹤發話者移動，直到走到與第二人位置相同。
當發話者位置落後第二人時，拍攝主角為第二人，攝影機將隨著落後發話者發
話自動追蹤在前面位置的第二人的移動。(註：SD1 第 1 個偵測器表示位置順
序為最前面，依序第 15 個偵測器為最後面)
