1. WIN07 - Applicazioni Windows
Store con Kinect
Massimo Bonanni
massimo.bonanni@tiscali.it
@massimobonanni
http://codetailor.blogspot.com/

2. #CDays15 – Milano 24, 25 e 26 Marzo 2015
Grazie a
Platinum
Sponsor

3. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

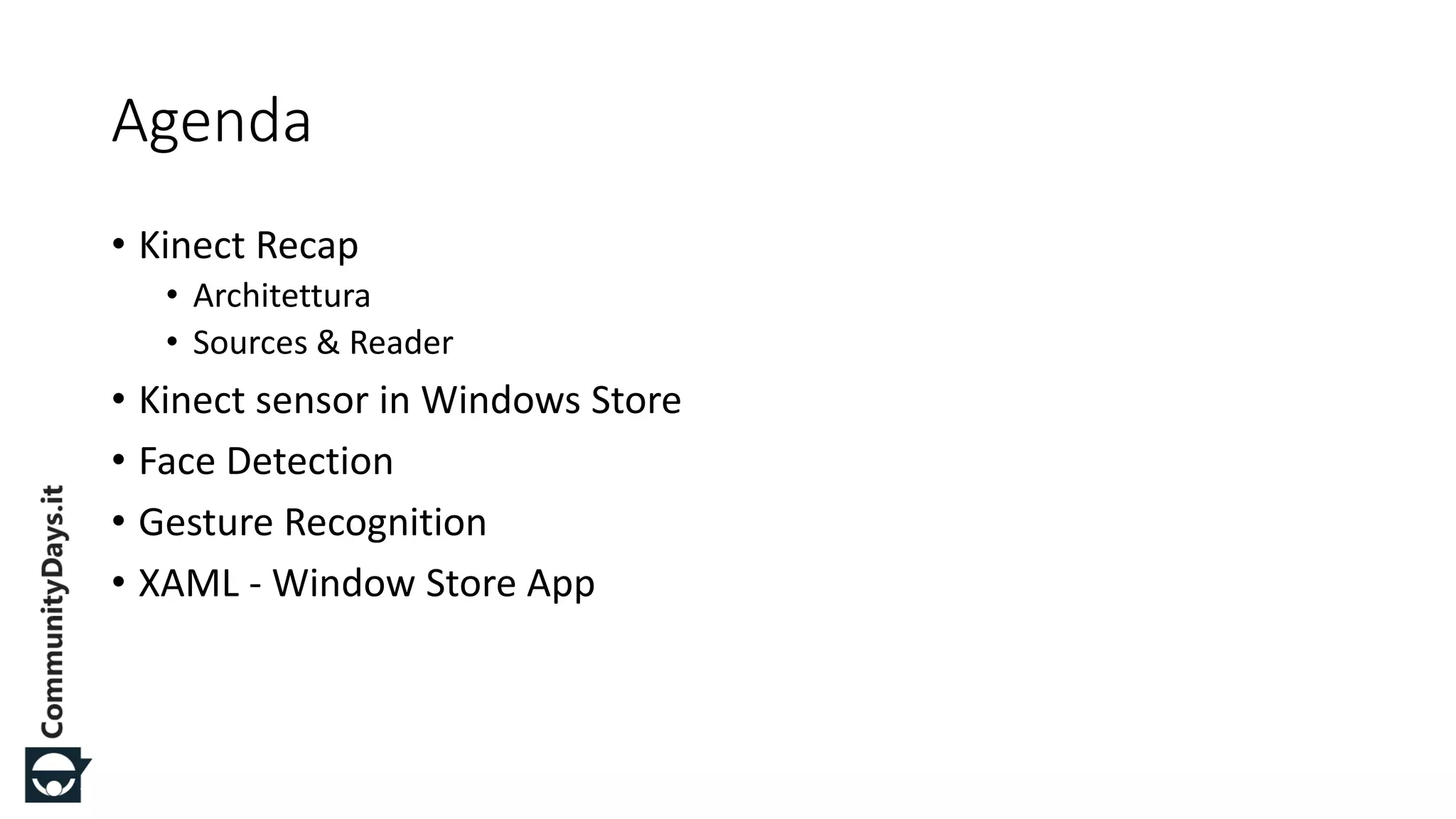

Agenda
• Kinect Recap
• Architettura
• Sources & Reader
• Kinect sensor in Windows Store
• Face Detection
• Gesture Recognition
• XAML - Window Store App

4. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

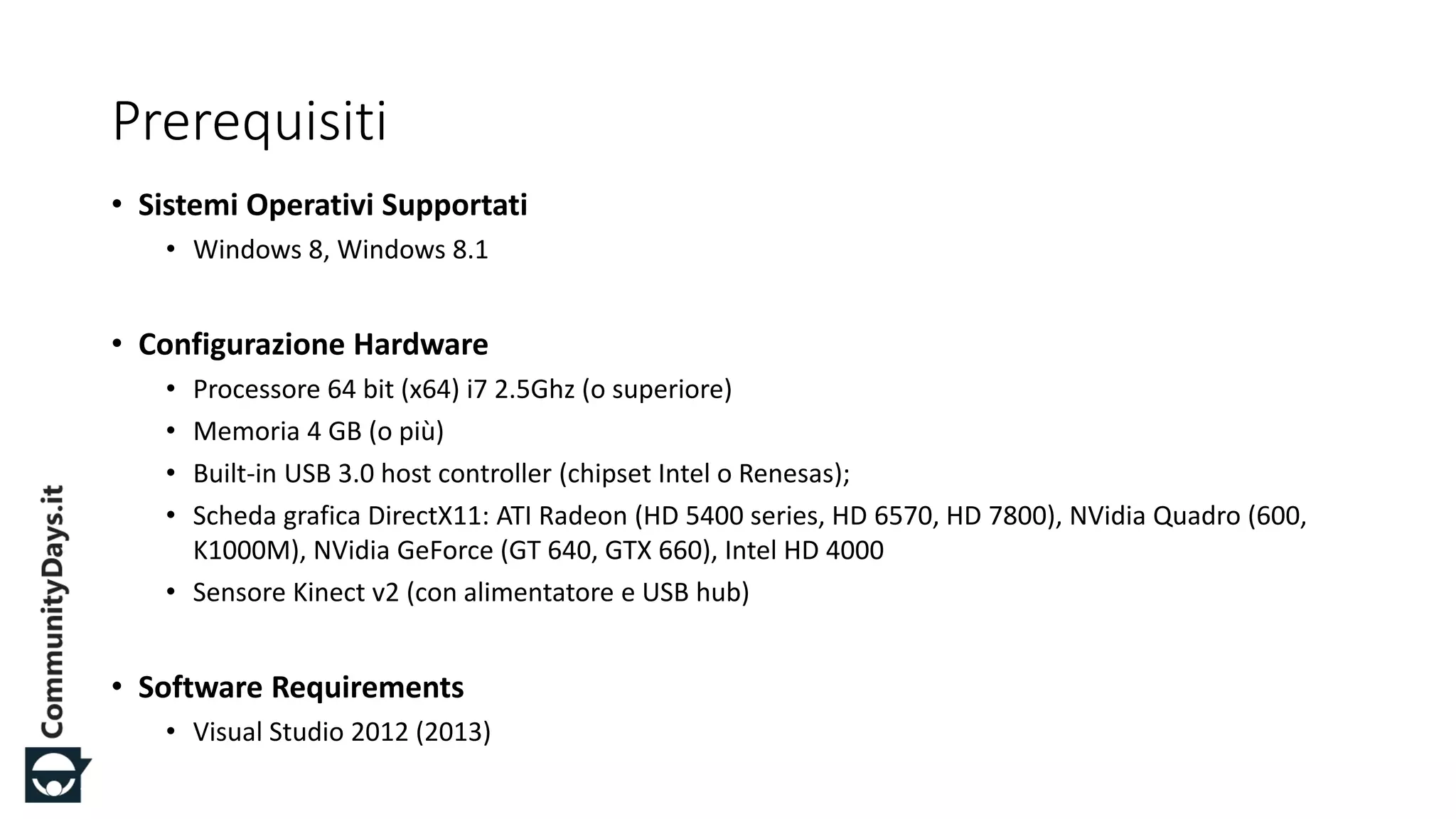

Prerequisiti
• Sistemi Operativi Supportati
• Windows 8, Windows 8.1
• Configurazione Hardware
• Processore 64 bit (x64) i7 2.5Ghz (o superiore)
• Memoria 4 GB (o più)
• Built-in USB 3.0 host controller (chipset Intel o Renesas);
• Scheda grafica DirectX11: ATI Radeon (HD 5400 series, HD 6570, HD 7800), NVidia Quadro (600,
K1000M), NVidia GeForce (GT 640, GTX 660), Intel HD 4000
• Sensore Kinect v2 (con alimentatore e USB hub)
• Software Requirements
• Visual Studio 2012 (2013)

5. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

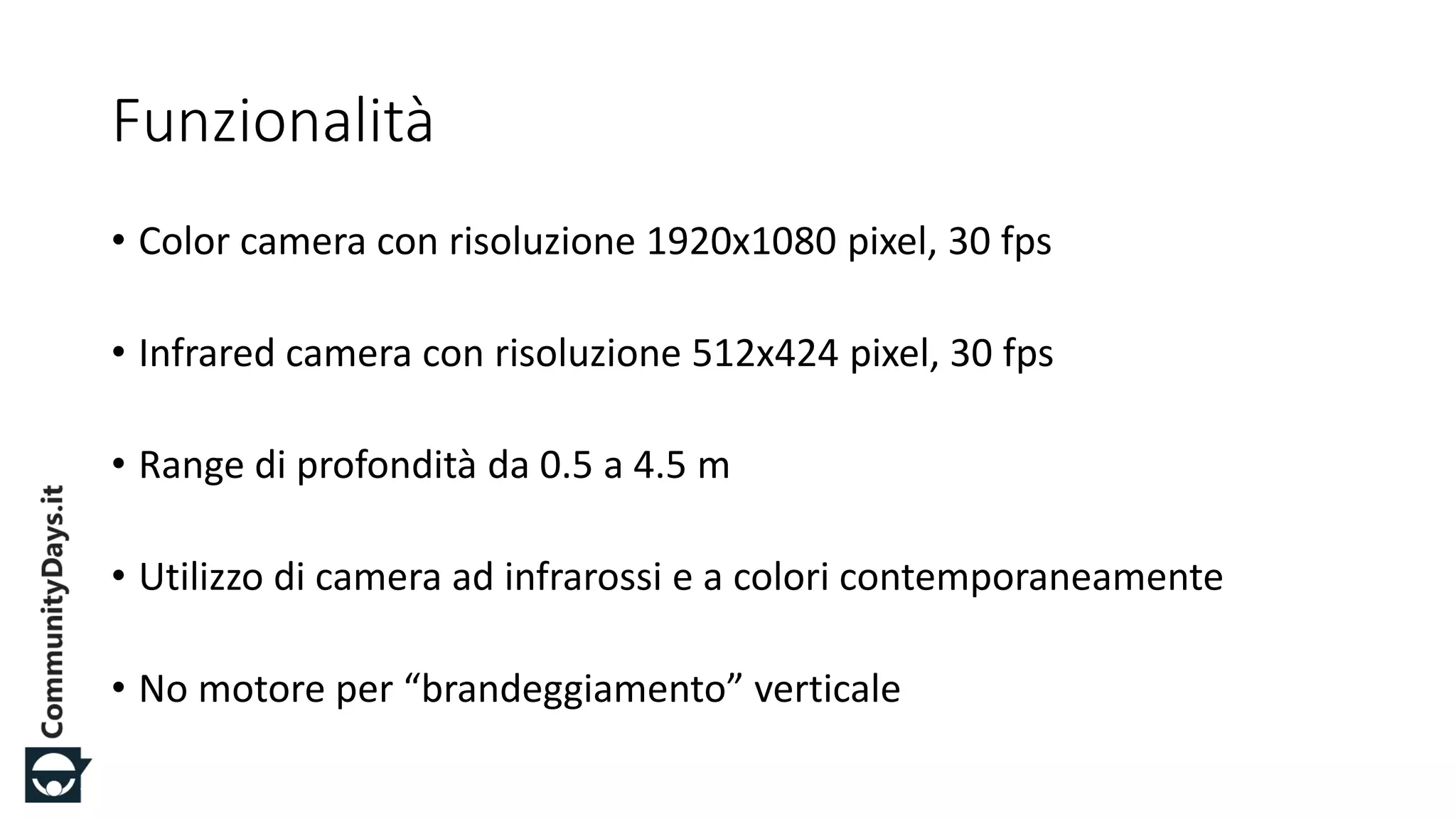

Funzionalità
• Color camera con risoluzione 1920x1080 pixel, 30 fps
• Infrared camera con risoluzione 512x424 pixel, 30 fps
• Range di profondità da 0.5 a 4.5 m
• Utilizzo di camera ad infrarossi e a colori contemporaneamente
• No motore per “brandeggiamento” verticale

6. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
Kinect Sensor
Kinect Drivers
Kinect Runtime
Native API .NET API WinRT API
Native Apps .NET Apps WSA
Maggior parte delle
elaborazioni anche
sfruttando la GPU
Applicazioni
COM/C++
Applicazioni
Desktop
Windows Store
Apps

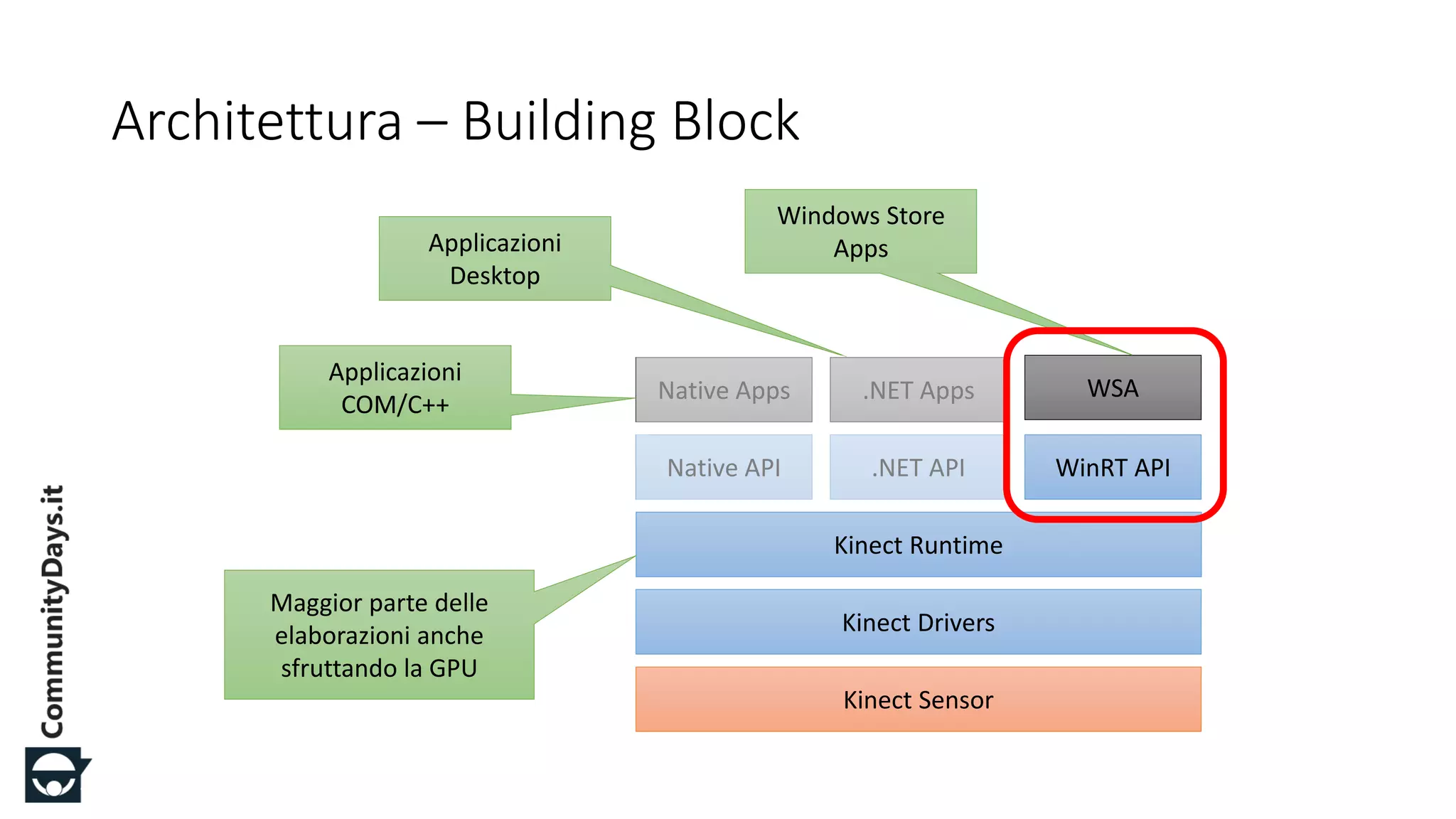

Architettura – Building Block

7. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

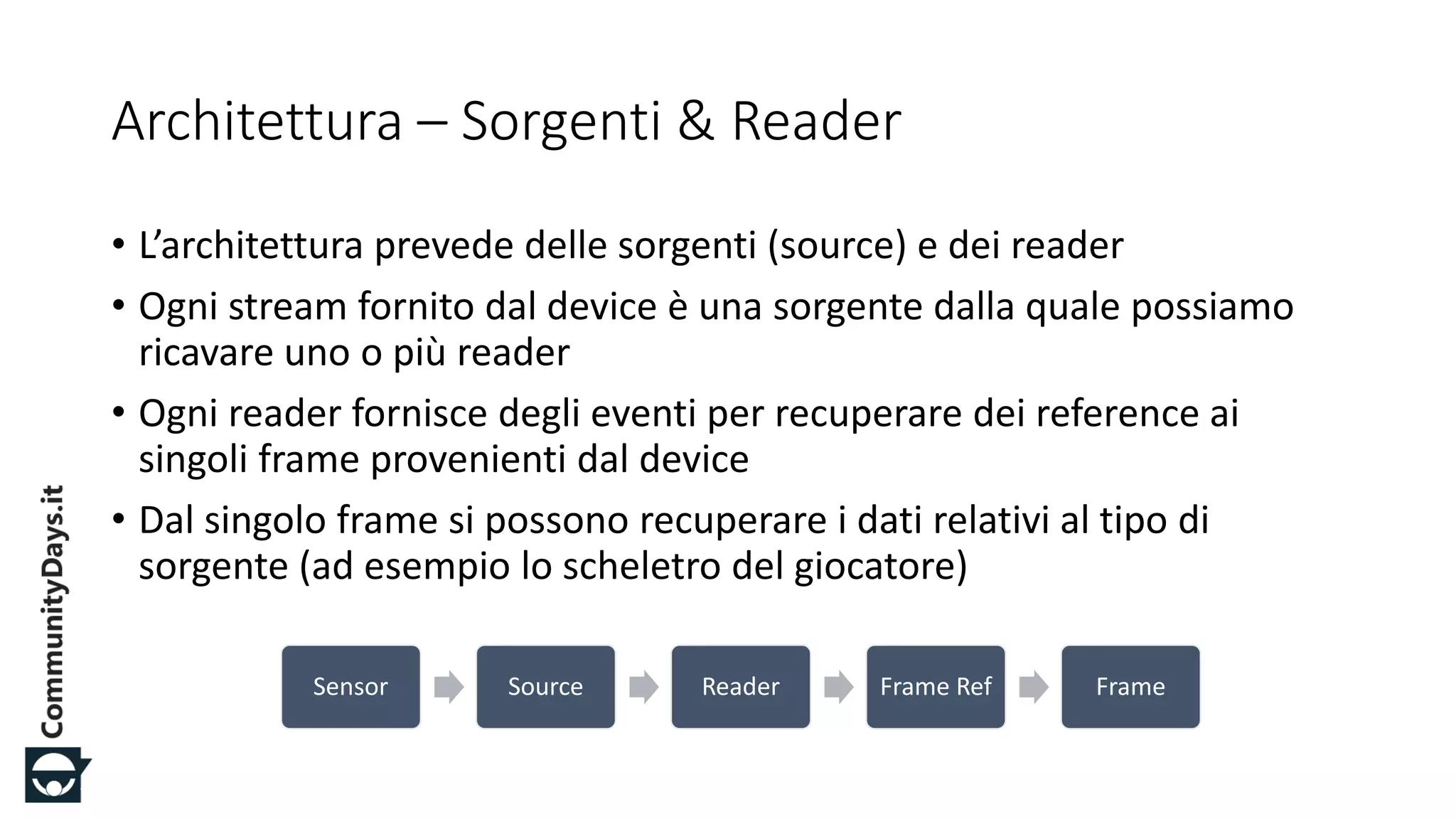

Architettura – Sorgenti & Reader
• L’architettura prevede delle sorgenti (source) e dei reader
• Ogni stream fornito dal device è una sorgente dalla quale possiamo
ricavare uno o più reader
• Ogni reader fornisce degli eventi per recuperare dei reference ai
singoli frame provenienti dal device
• Dal singolo frame si possono recuperare i dati relativi al tipo di
sorgente (ad esempio lo scheletro del giocatore)
Sensor Source Reader Frame Ref Frame

8. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

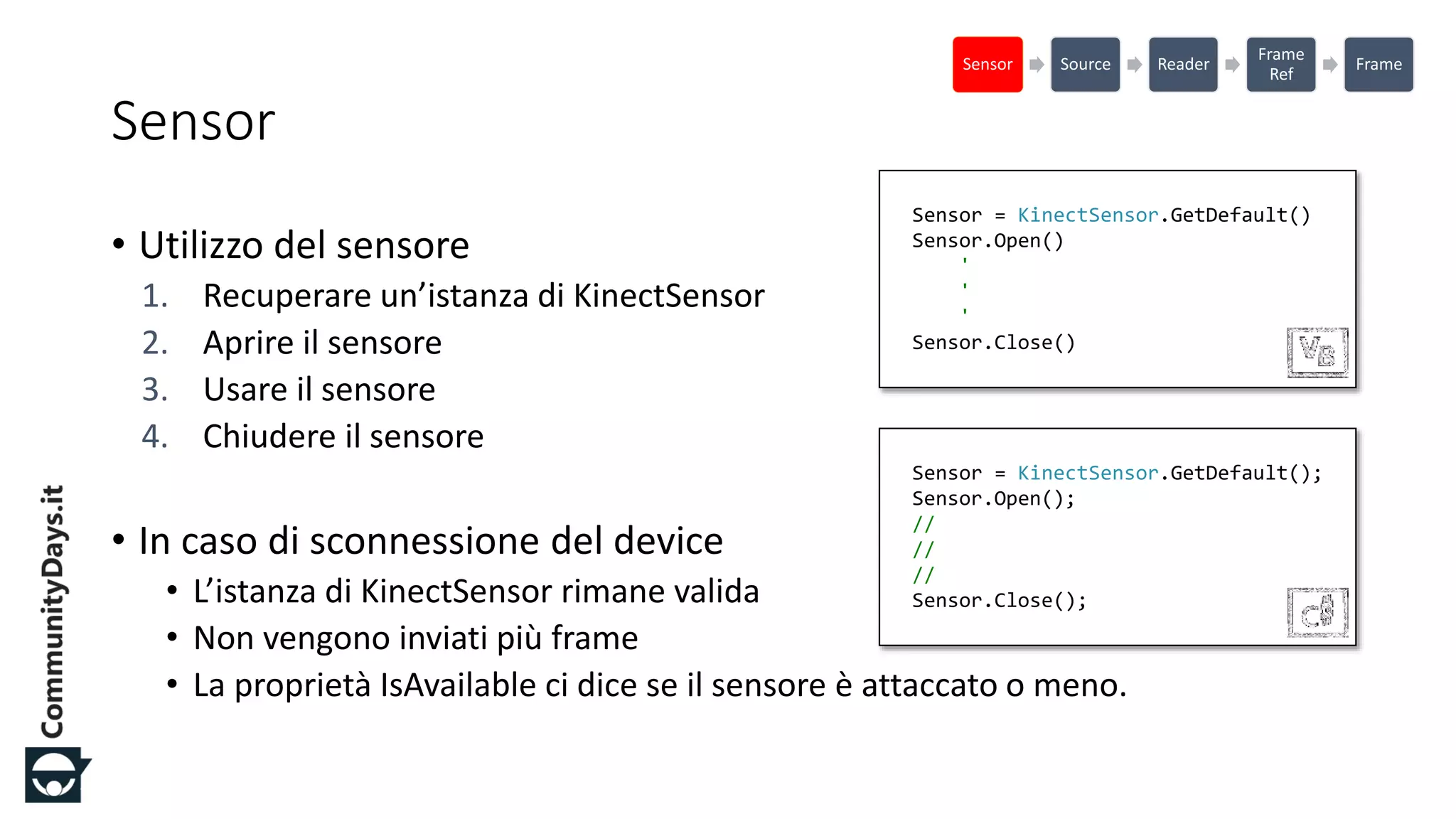

Sensor
• Utilizzo del sensore
1. Recuperare un’istanza di KinectSensor
2. Aprire il sensore
3. Usare il sensore
4. Chiudere il sensore
• In caso di sconnessione del device
• L’istanza di KinectSensor rimane valida
• Non vengono inviati più frame
• La proprietà IsAvailable ci dice se il sensore è attaccato o meno.
Sensor = KinectSensor.GetDefault()
Sensor.Open()
'
'
'
Sensor.Close()
Sensor Source Reader
Frame
Ref
Frame
Sensor = KinectSensor.GetDefault();
Sensor.Open();
//
//
//
Sensor.Close();

9. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

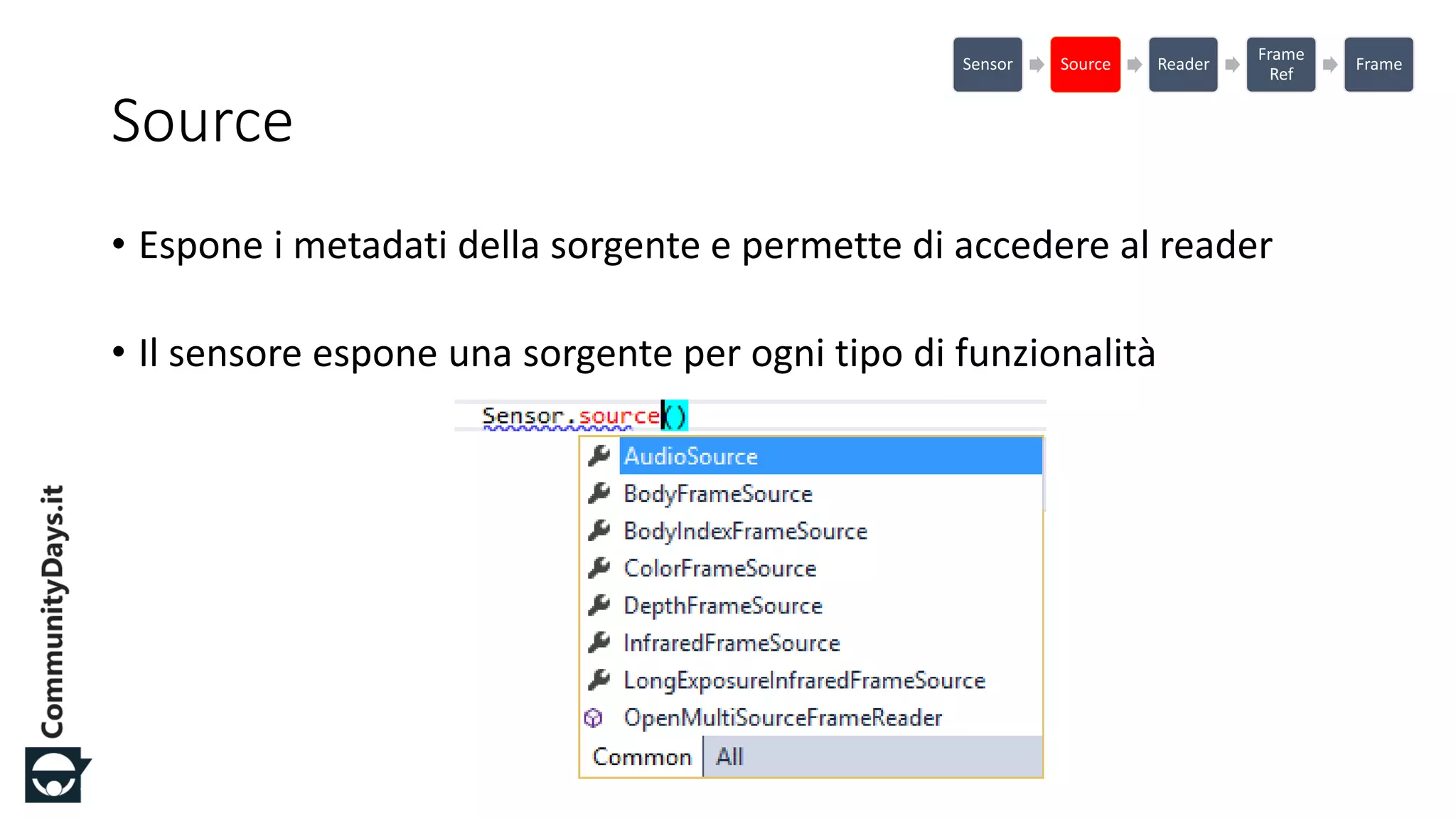

Source
• Espone i metadati della sorgente e permette di accedere al reader
• Il sensore espone una sorgente per ogni tipo di funzionalità
Sensor Source Reader
Frame
Ref
Frame

10. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

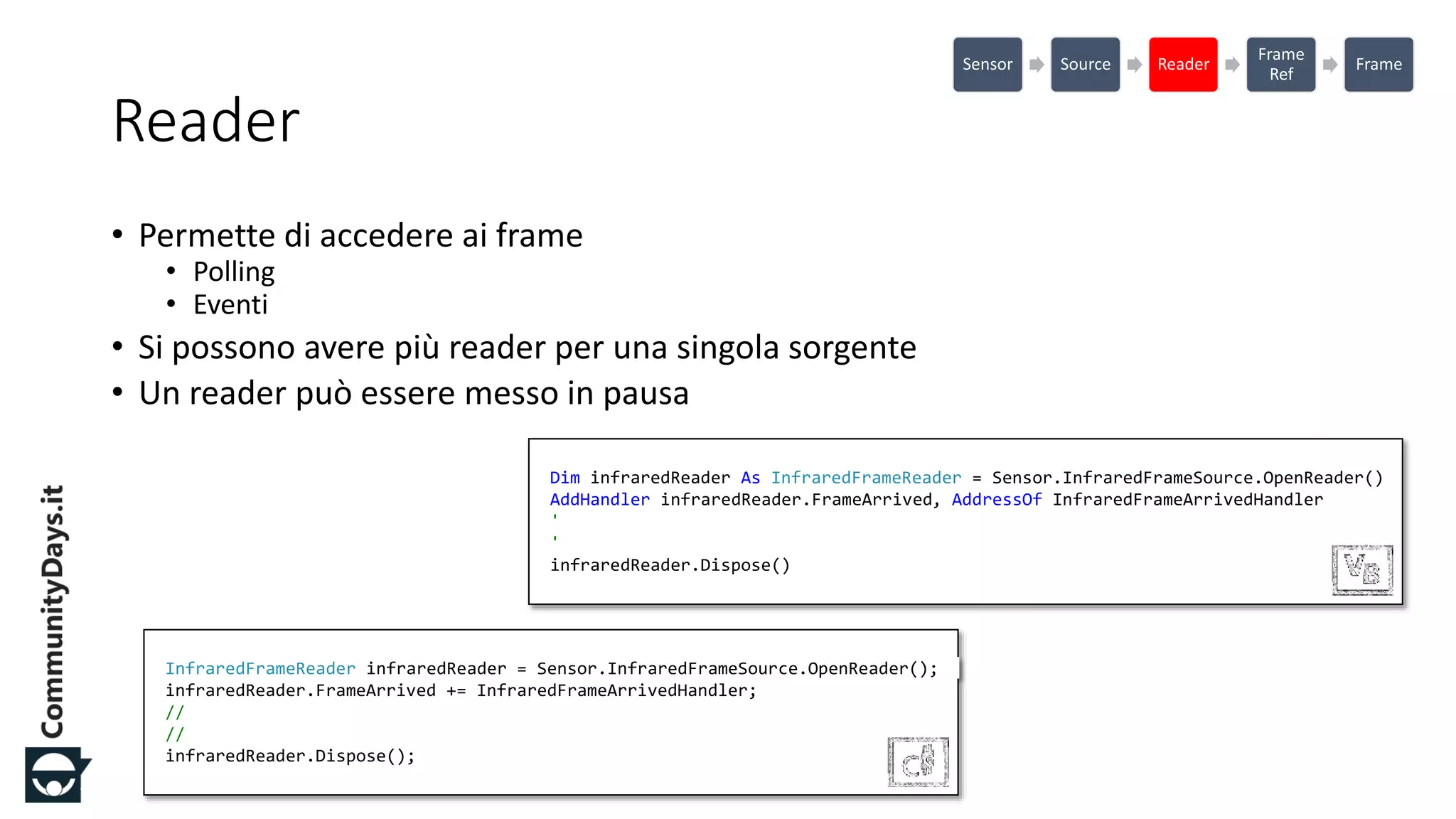

Reader
• Permette di accedere ai frame
• Polling
• Eventi
• Si possono avere più reader per una singola sorgente
• Un reader può essere messo in pausa
Sensor Source Reader
Frame
Ref
Frame
InfraredFrameReader infraredReader = Sensor.InfraredFrameSource.OpenReader();
infraredReader.FrameArrived += InfraredFrameArrivedHandler;
//
//
infraredReader.Dispose();
Dim infraredReader As InfraredFrameReader = Sensor.InfraredFrameSource.OpenReader()
AddHandler infraredReader.FrameArrived, AddressOf InfraredFrameArrivedHandler
'
'
infraredReader.Dispose()

11. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

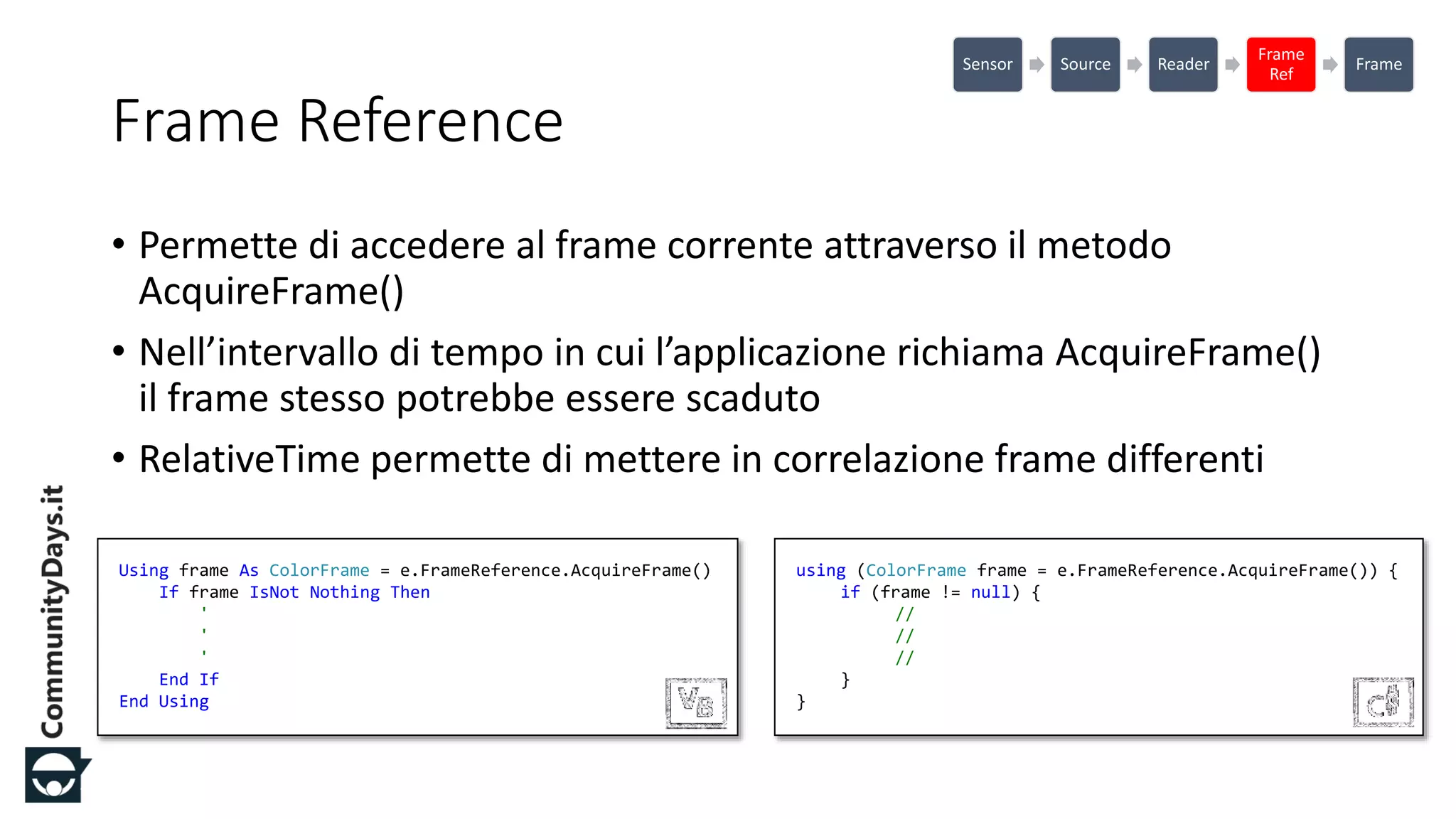

Frame Reference
• Permette di accedere al frame corrente attraverso il metodo
AcquireFrame()
• Nell’intervallo di tempo in cui l’applicazione richiama AcquireFrame()
il frame stesso potrebbe essere scaduto
• RelativeTime permette di mettere in correlazione frame differenti
Sensor Source Reader
Frame
Ref
Frame
using (ColorFrame frame = e.FrameReference.AcquireFrame()) {
if (frame != null) {
//
//
//
}
}
Using frame As ColorFrame = e.FrameReference.AcquireFrame()
If frame IsNot Nothing Then
'
'
'
End If
End Using

12. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

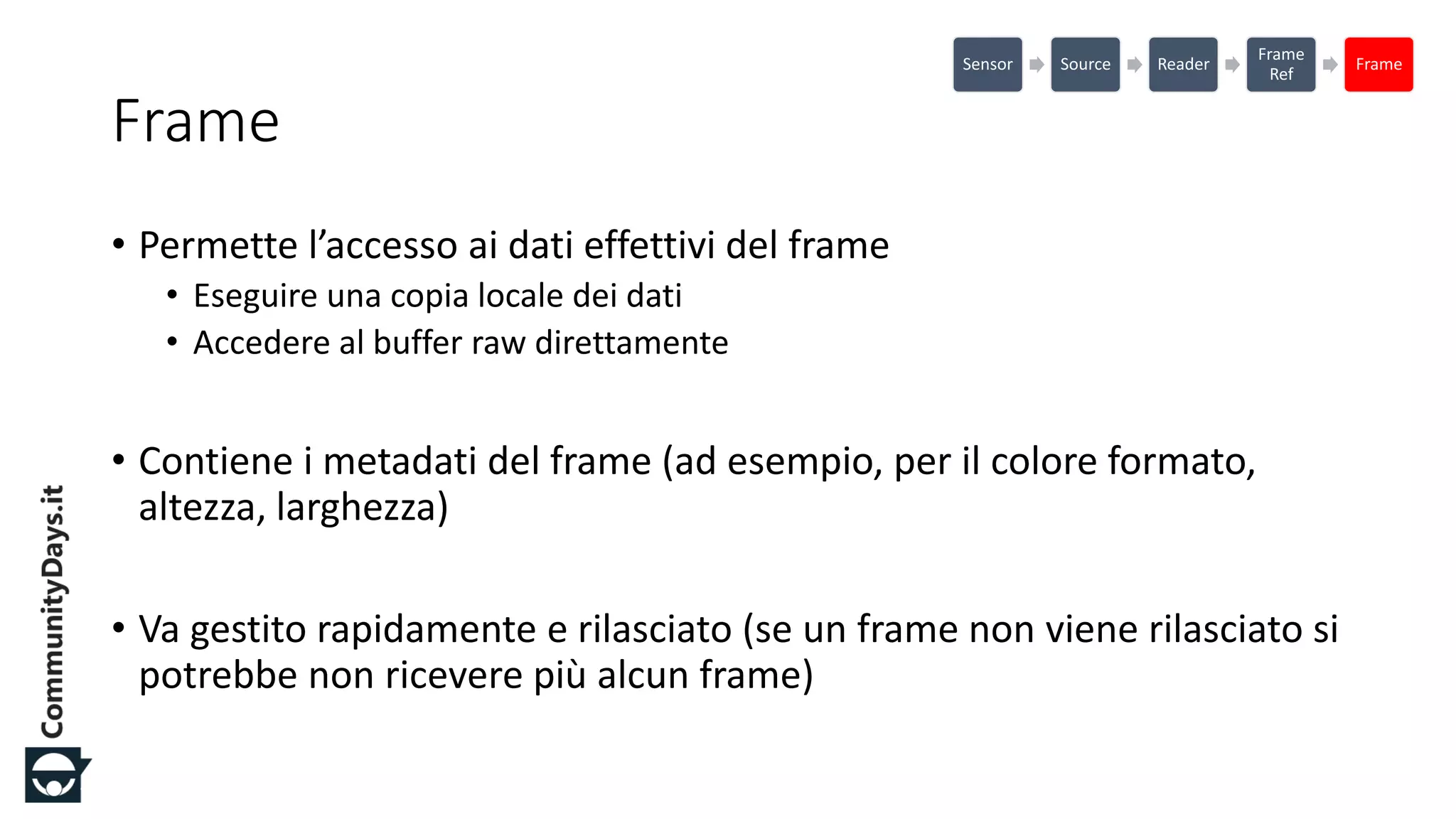

Frame
• Permette l’accesso ai dati effettivi del frame
• Eseguire una copia locale dei dati
• Accedere al buffer raw direttamente
• Contiene i metadati del frame (ad esempio, per il colore formato,
altezza, larghezza)
• Va gestito rapidamente e rilasciato (se un frame non viene rilasciato si
potrebbe non ricevere più alcun frame)
Sensor Source Reader
Frame
Ref
Frame

13. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

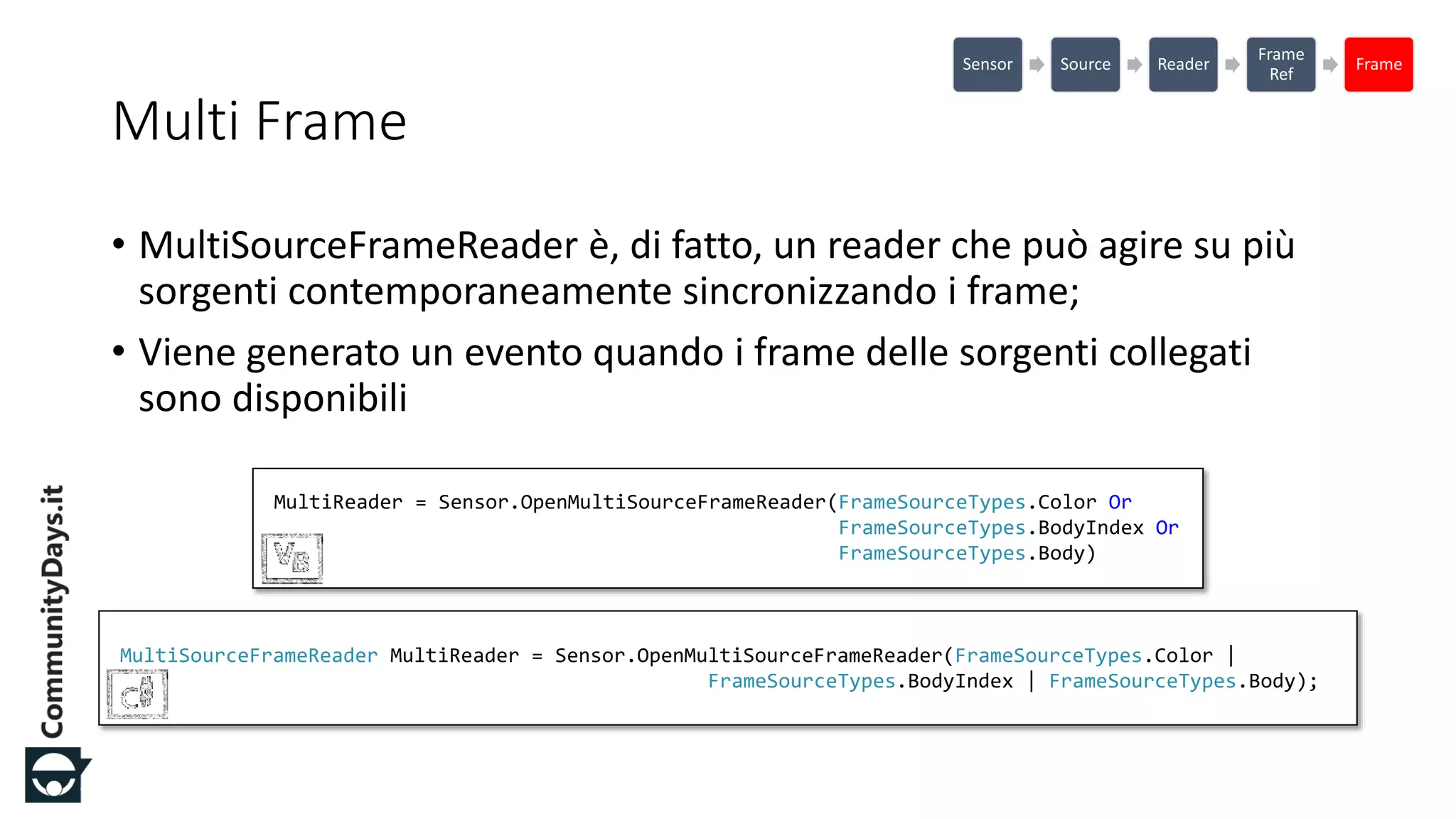

Multi Frame
• MultiSourceFrameReader è, di fatto, un reader che può agire su più
sorgenti contemporaneamente sincronizzando i frame;
• Viene generato un evento quando i frame delle sorgenti collegati
sono disponibili
Sensor Source Reader
Frame
Ref
Frame
MultiSourceFrameReader MultiReader = Sensor.OpenMultiSourceFrameReader(FrameSourceTypes.Color |
FrameSourceTypes.BodyIndex | FrameSourceTypes.Body);
MultiReader = Sensor.OpenMultiSourceFrameReader(FrameSourceTypes.Color Or
FrameSourceTypes.BodyIndex Or
FrameSourceTypes.Body)

14. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

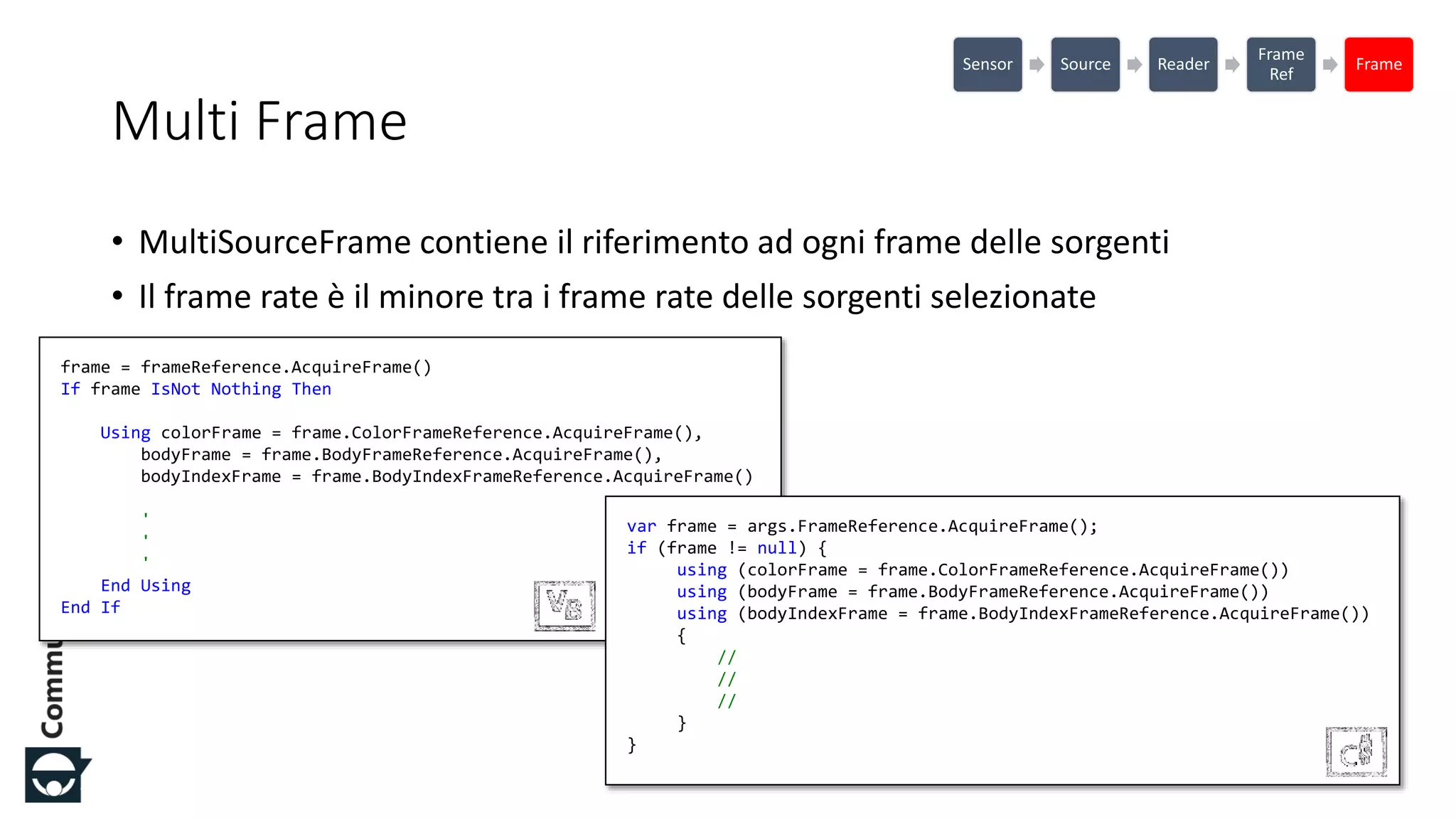

Multi Frame
• MultiSourceFrame contiene il riferimento ad ogni frame delle sorgenti
• Il frame rate è il minore tra i frame rate delle sorgenti selezionate
Sensor Source Reader
Frame
Ref
Frame
frame = frameReference.AcquireFrame()
If frame IsNot Nothing Then
Using colorFrame = frame.ColorFrameReference.AcquireFrame(),
bodyFrame = frame.BodyFrameReference.AcquireFrame(),
bodyIndexFrame = frame.BodyIndexFrameReference.AcquireFrame()
'
'
'
End Using
End If
var frame = args.FrameReference.AcquireFrame();
if (frame != null) {
using (colorFrame = frame.ColorFrameReference.AcquireFrame())
using (bodyFrame = frame.BodyFrameReference.AcquireFrame())
using (bodyIndexFrame = frame.BodyIndexFrameReference.AcquireFrame())
{
//
//
//
}
}

15. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
demo
MultiFrameSource

16. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

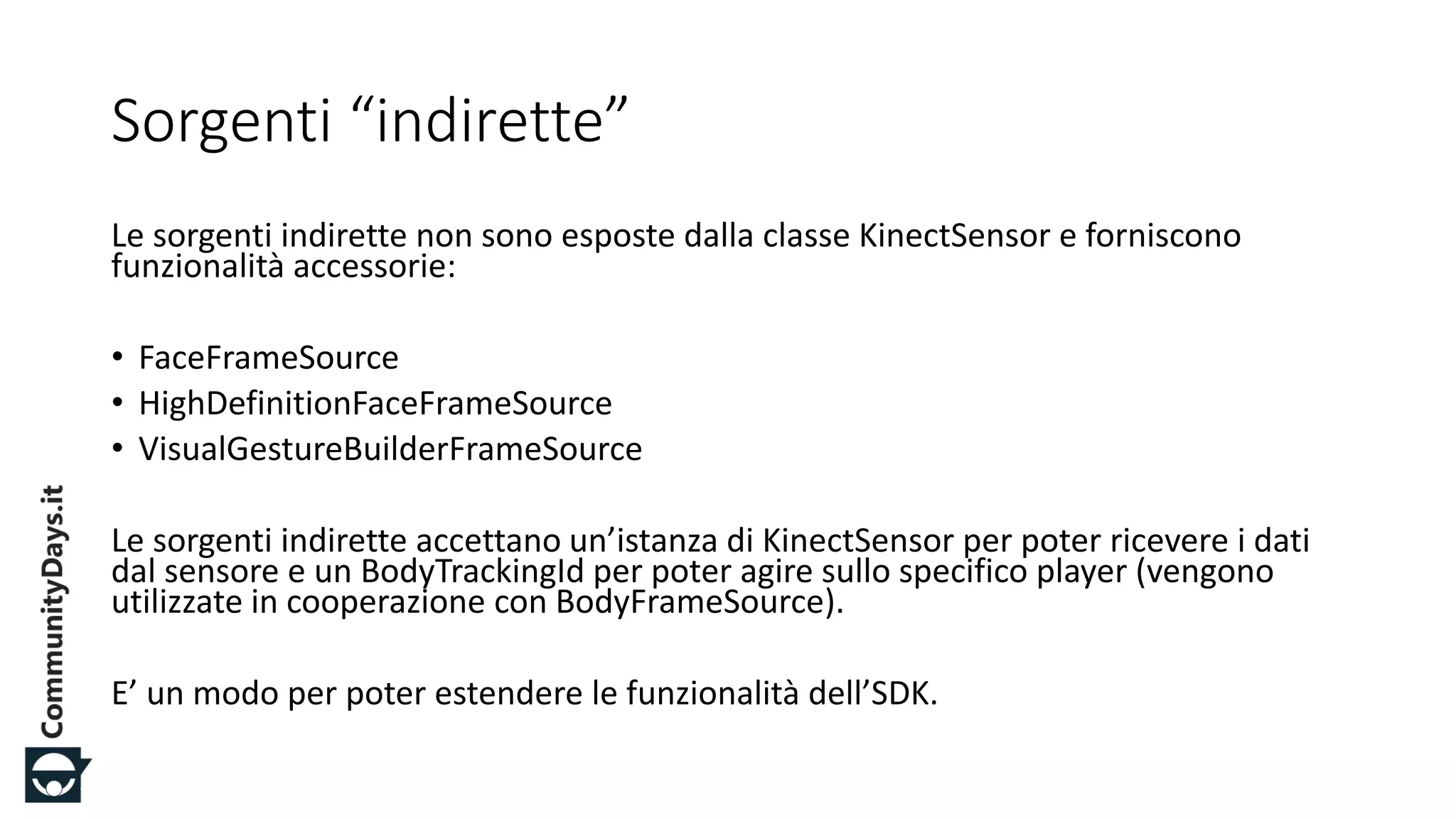

Sorgenti “indirette”
Le sorgenti indirette non sono esposte dalla classe KinectSensor e forniscono
funzionalità accessorie:
• FaceFrameSource
• HighDefinitionFaceFrameSource
• VisualGestureBuilderFrameSource
Le sorgenti indirette accettano un’istanza di KinectSensor per poter ricevere i dati
dal sensore e un BodyTrackingId per poter agire sullo specifico player (vengono
utilizzate in cooperazione con BodyFrameSource).
E’ un modo per poter estendere le funzionalità dell’SDK.

17. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
demo
Face Detection

18. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

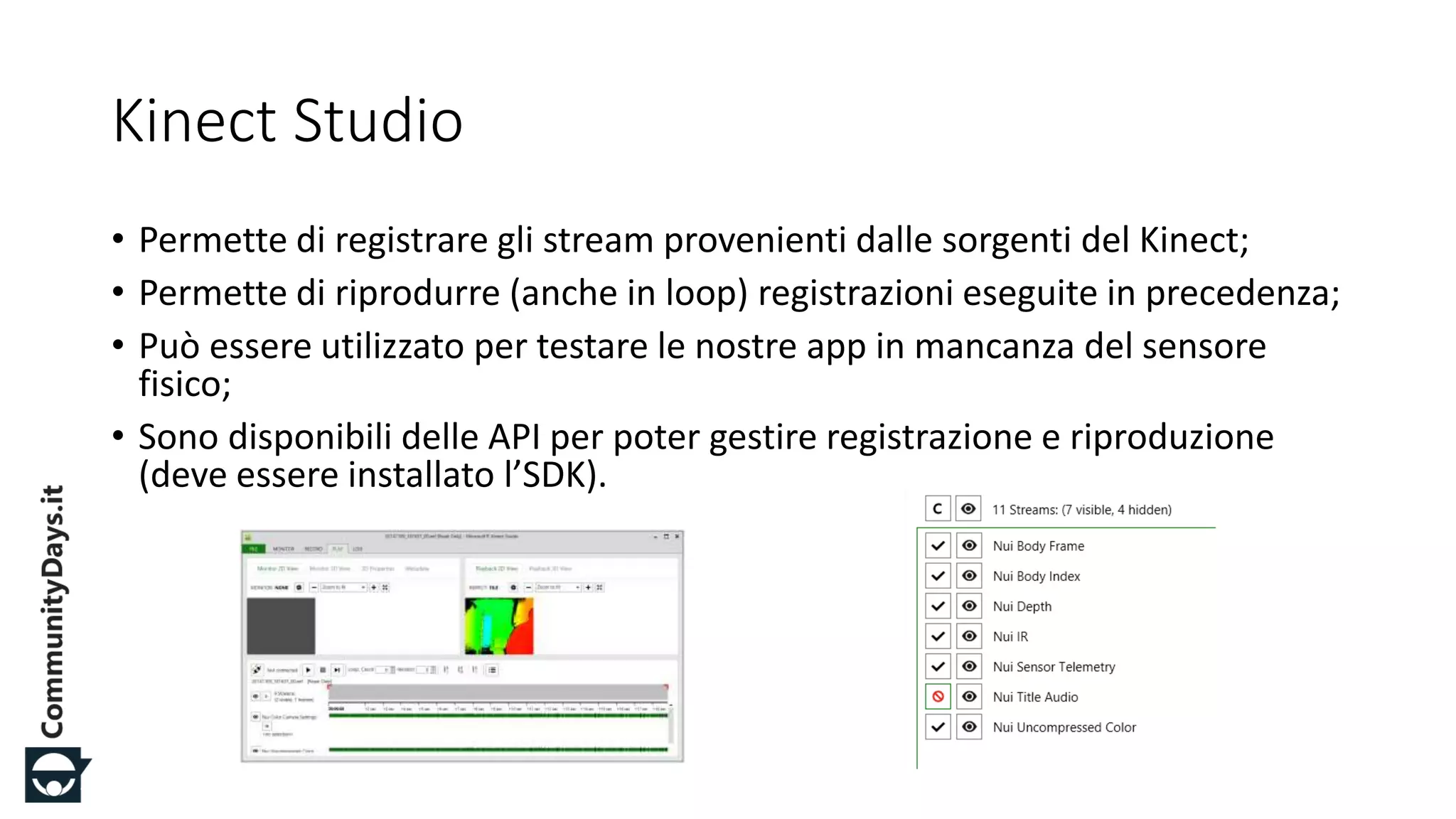

Kinect Studio
• Permette di registrare gli stream provenienti dalle sorgenti del Kinect;
• Permette di riprodurre (anche in loop) registrazioni eseguite in precedenza;
• Può essere utilizzato per testare le nostre app in mancanza del sensore
fisico;
• Sono disponibili delle API per poter gestire registrazione e riproduzione
(deve essere installato l’SDK).

19. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

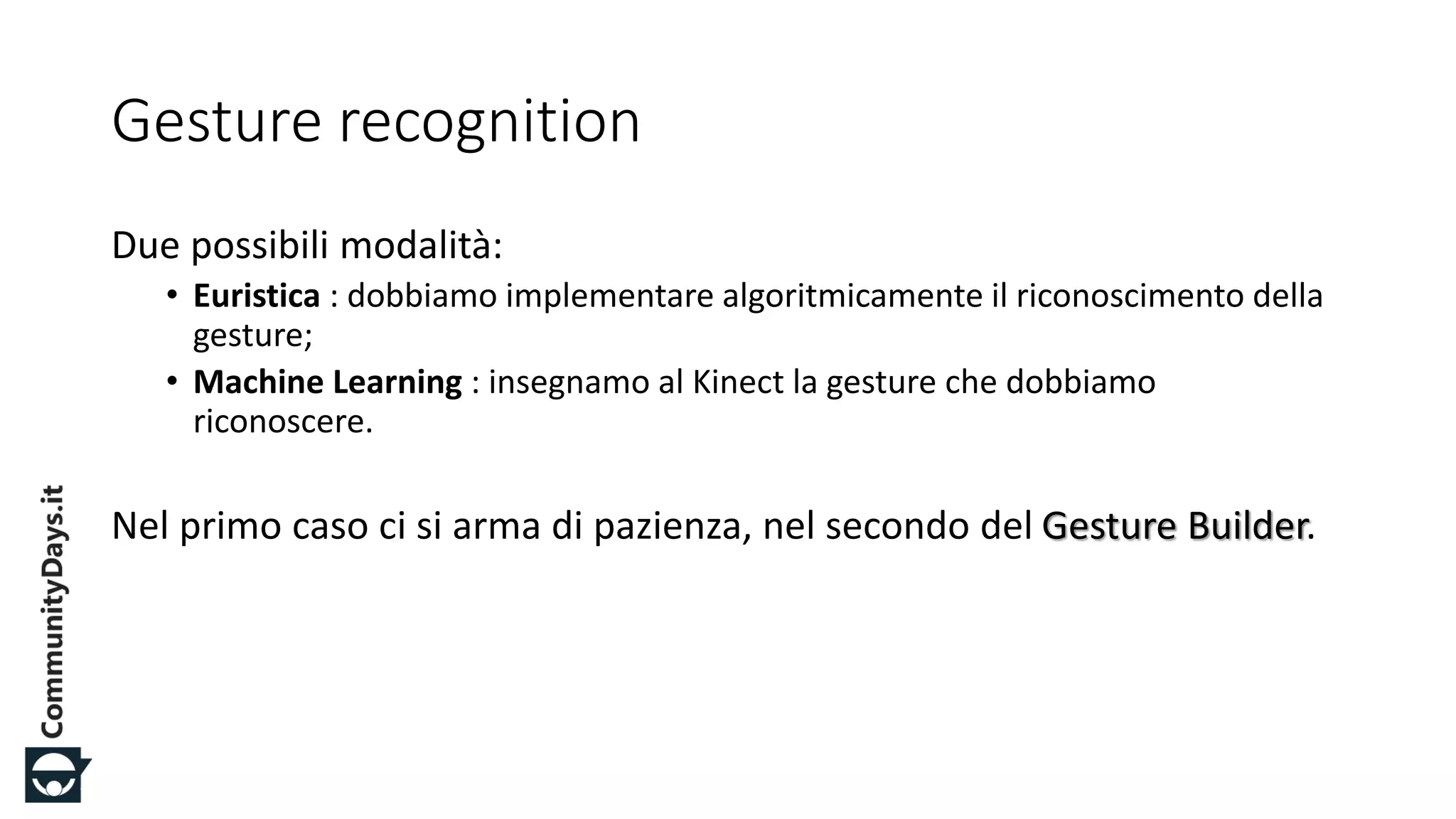

Gesture recognition
Due possibili modalità:
• Euristica : dobbiamo implementare algoritmicamente il riconoscimento della
gesture;
• Machine Learning : insegnamo al Kinect la gesture che dobbiamo
riconoscere.
Nel primo caso ci si arma di pazienza, nel secondo del Gesture Builder.

20. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
demo
Gesture Recognition - Euristica

21. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

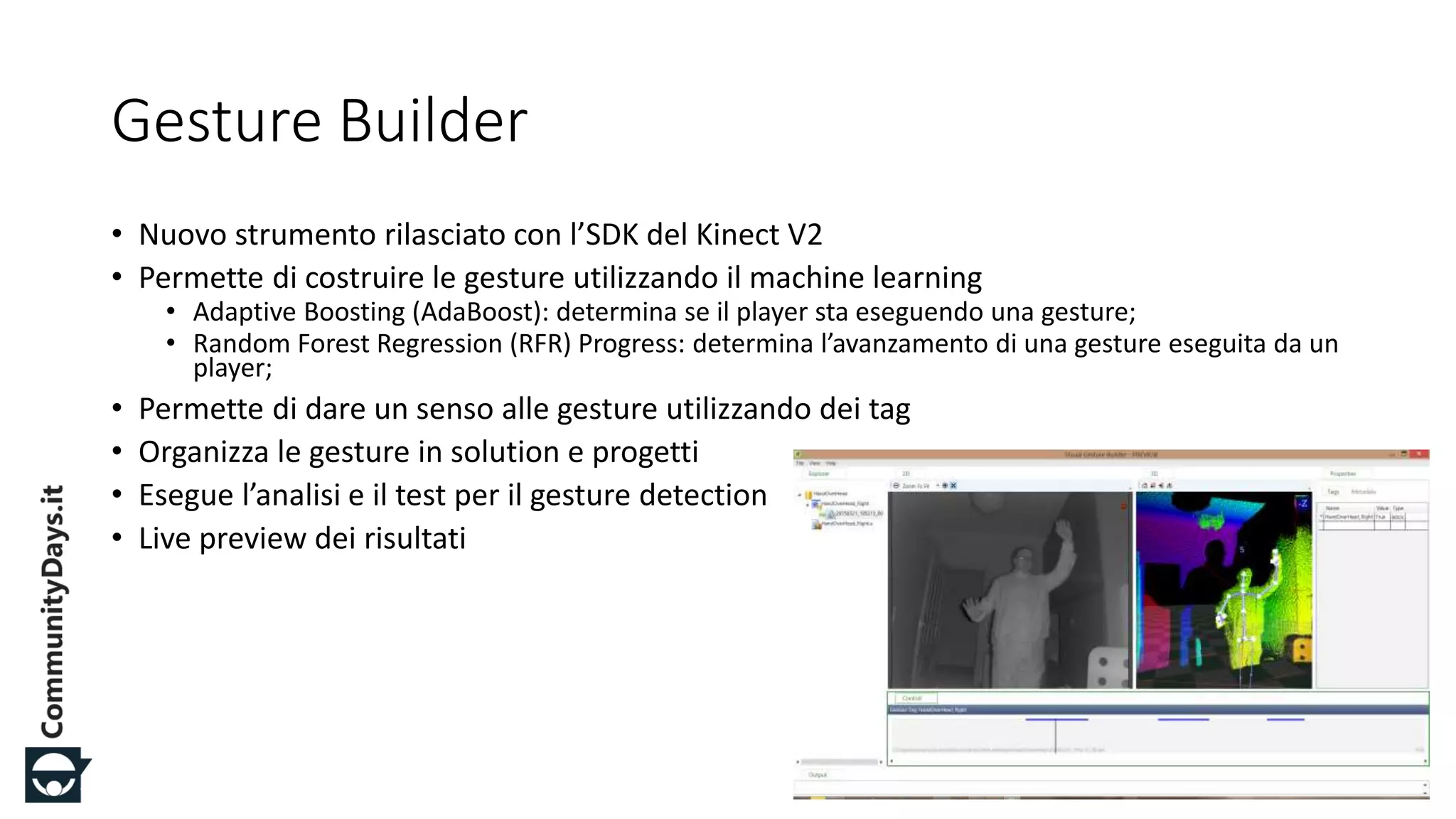

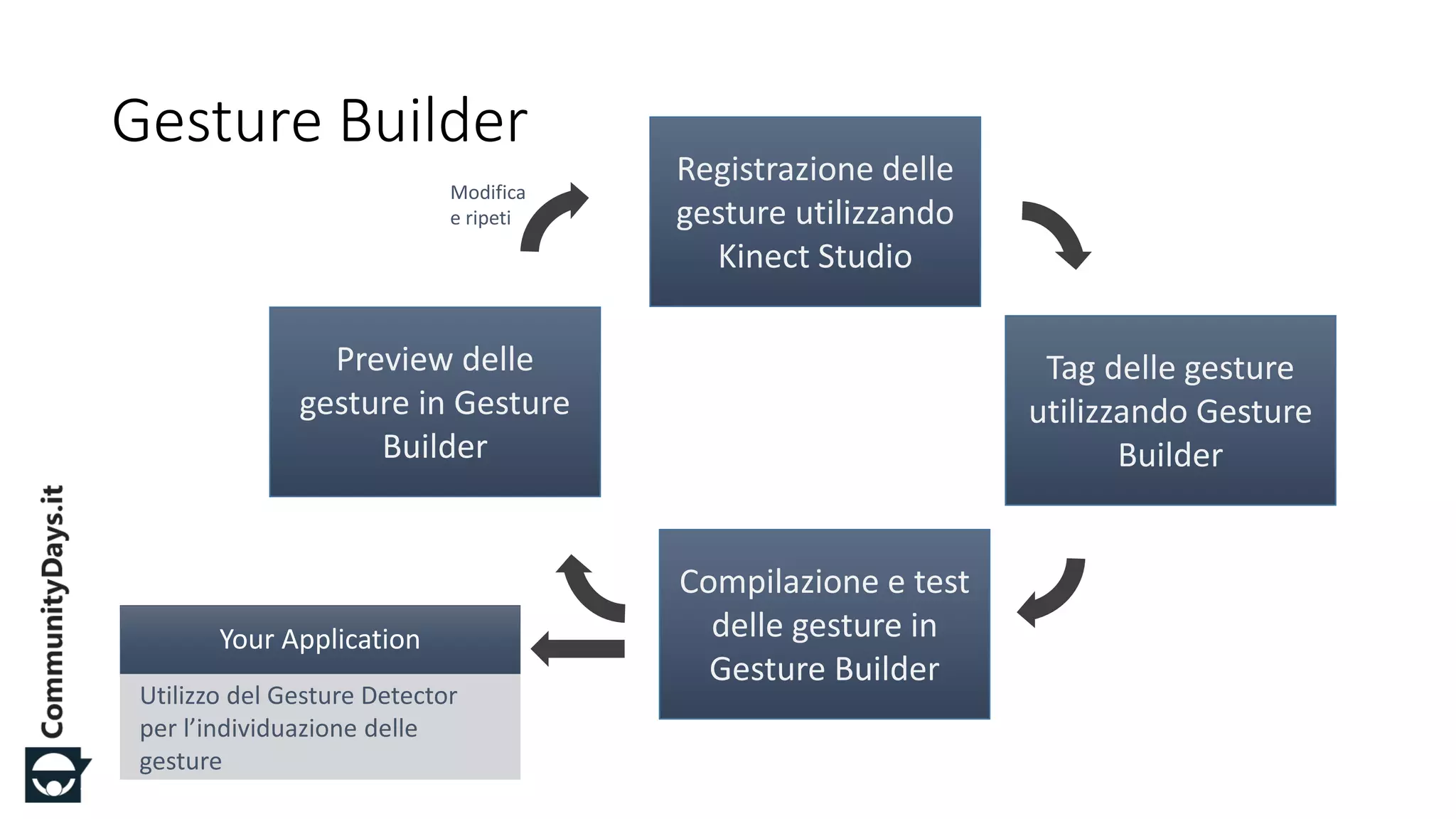

Gesture Builder
• Nuovo strumento rilasciato con l’SDK del Kinect V2
• Permette di costruire le gesture utilizzando il machine learning
• Adaptive Boosting (AdaBoost): determina se il player sta eseguendo una gesture;
• Random Forest Regression (RFR) Progress: determina l’avanzamento di una gesture eseguita da un
player;
• Permette di dare un senso alle gesture utilizzando dei tag
• Organizza le gesture in solution e progetti
• Esegue l’analisi e il test per il gesture detection
• Live preview dei risultati

22. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
Gesture Builder
Your Application

23. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

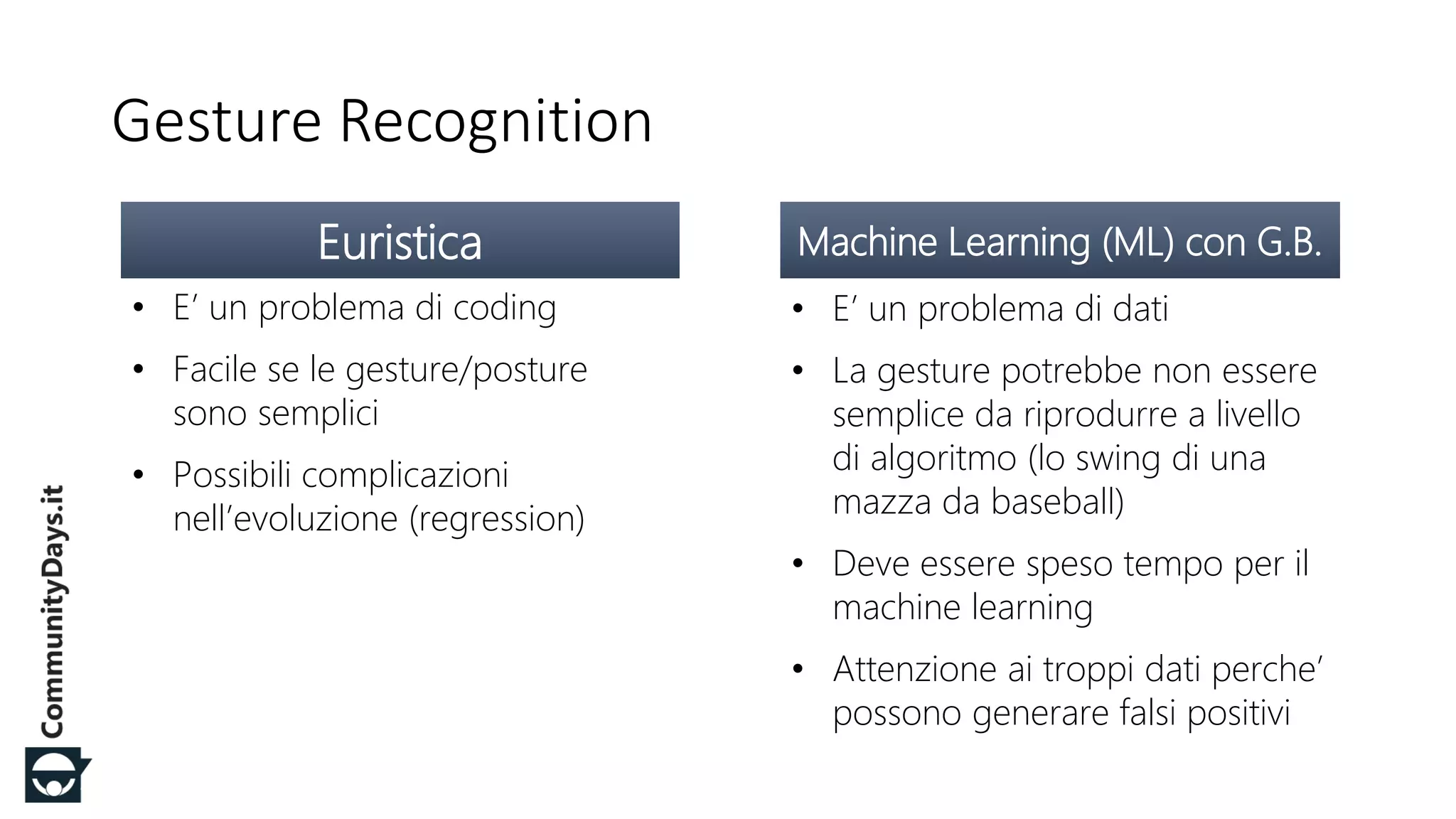

Gesture Recognition
Euristica
• E’ un problema di coding
• Facile se le gesture/posture
sono semplici
• Possibili complicazioni
nell’evoluzione (regression)
Machine Learning (ML) con G.B.
• E’ un problema di dati
• La gesture potrebbe non essere
semplice da riprodurre a livello
di algoritmo (lo swing di una
mazza da baseball)
• Deve essere speso tempo per il
machine learning
• Attenzione ai troppi dati perche’
possono generare falsi positivi

24. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
demo
Gesture Recognition – Gesture Builder

25. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

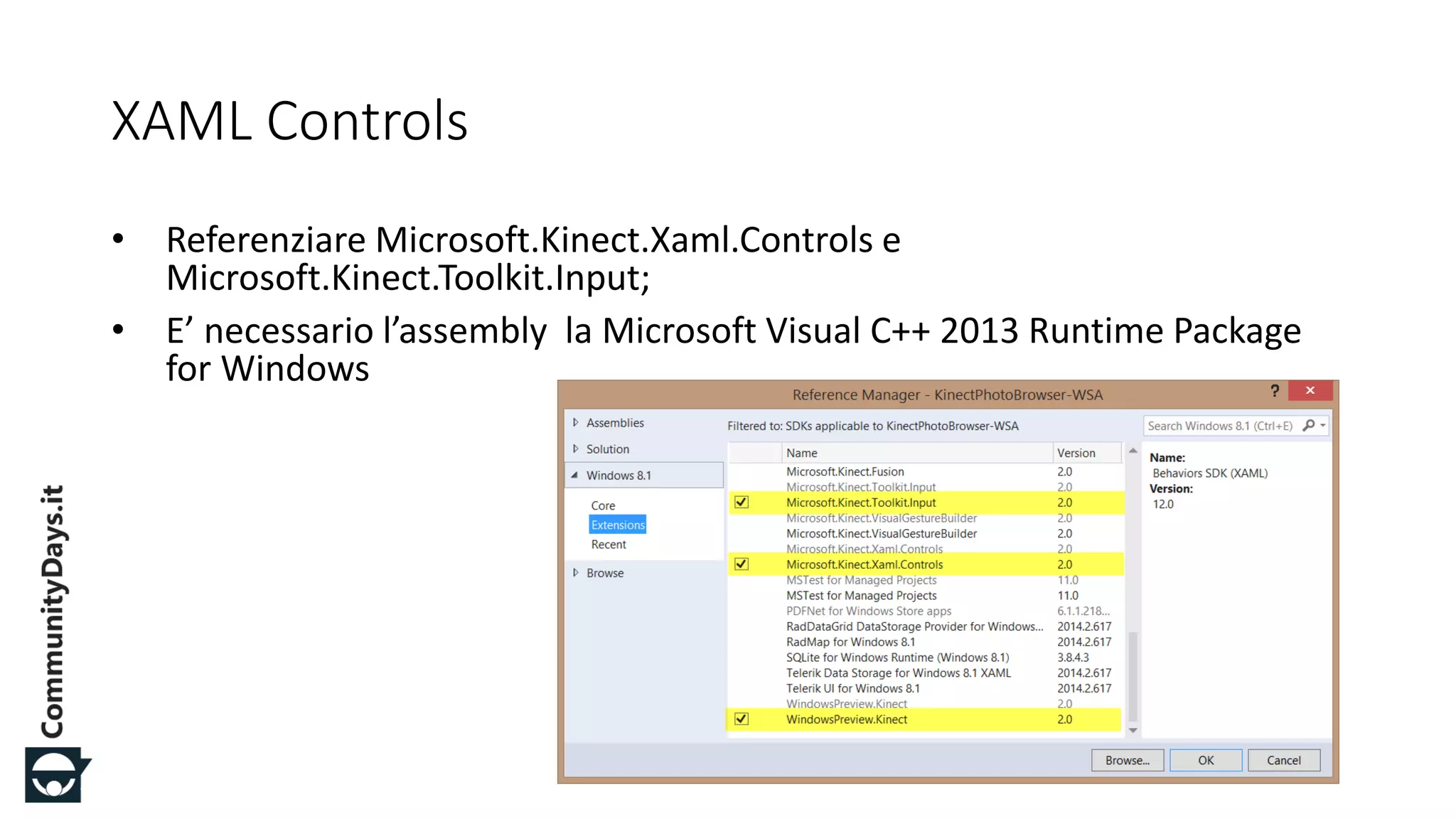

XAML Controls
• Referenziare Microsoft.Kinect.Xaml.Controls e
Microsoft.Kinect.Toolkit.Input;
• E’ necessario l’assembly la Microsoft Visual C++ 2013 Runtime Package
for Windows

26. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

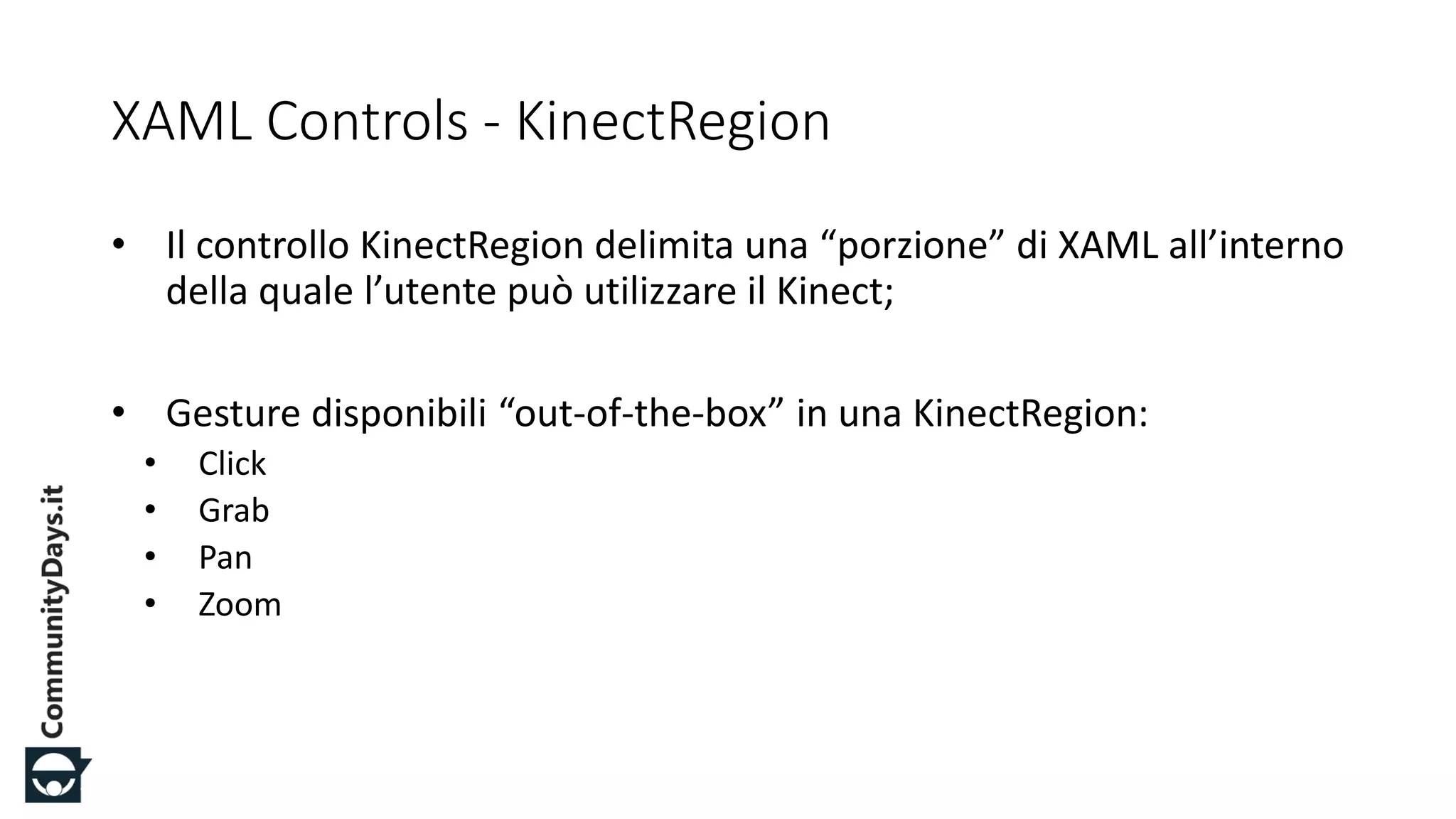

XAML Controls - KinectRegion
• Il controllo KinectRegion delimita una “porzione” di XAML all’interno
della quale l’utente può utilizzare il Kinect;
• Gesture disponibili “out-of-the-box” in una KinectRegion:
• Click
• Grab
• Pan
• Zoom

27. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

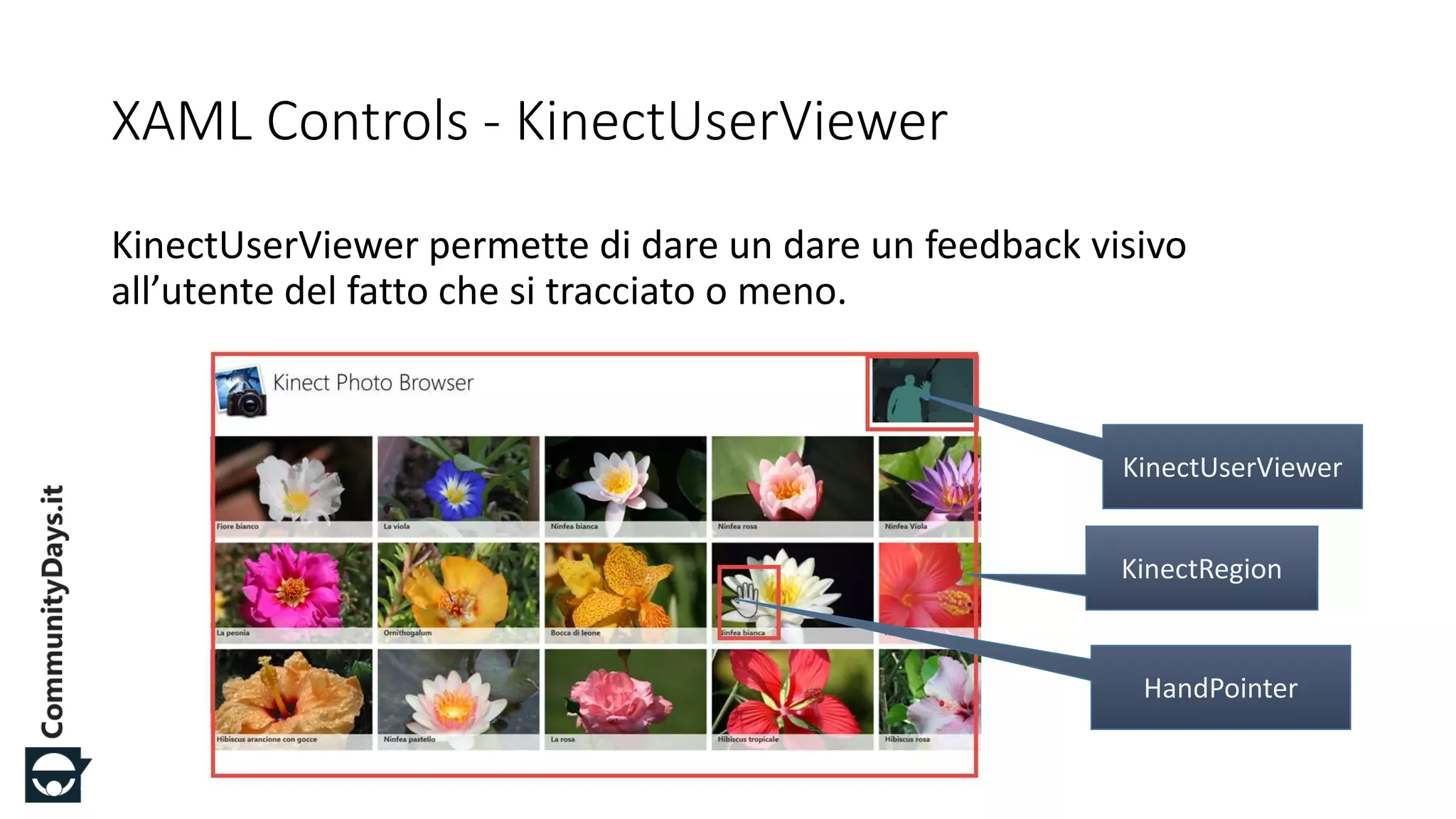

XAML Controls - KinectUserViewer
KinectUserViewer permette di dare un dare un feedback visivo
all’utente del fatto che si tracciato o meno.

28. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
demo
Windows Store App

29. #CDays14 – Milano 25, 26 e 27 Febbraio 2014

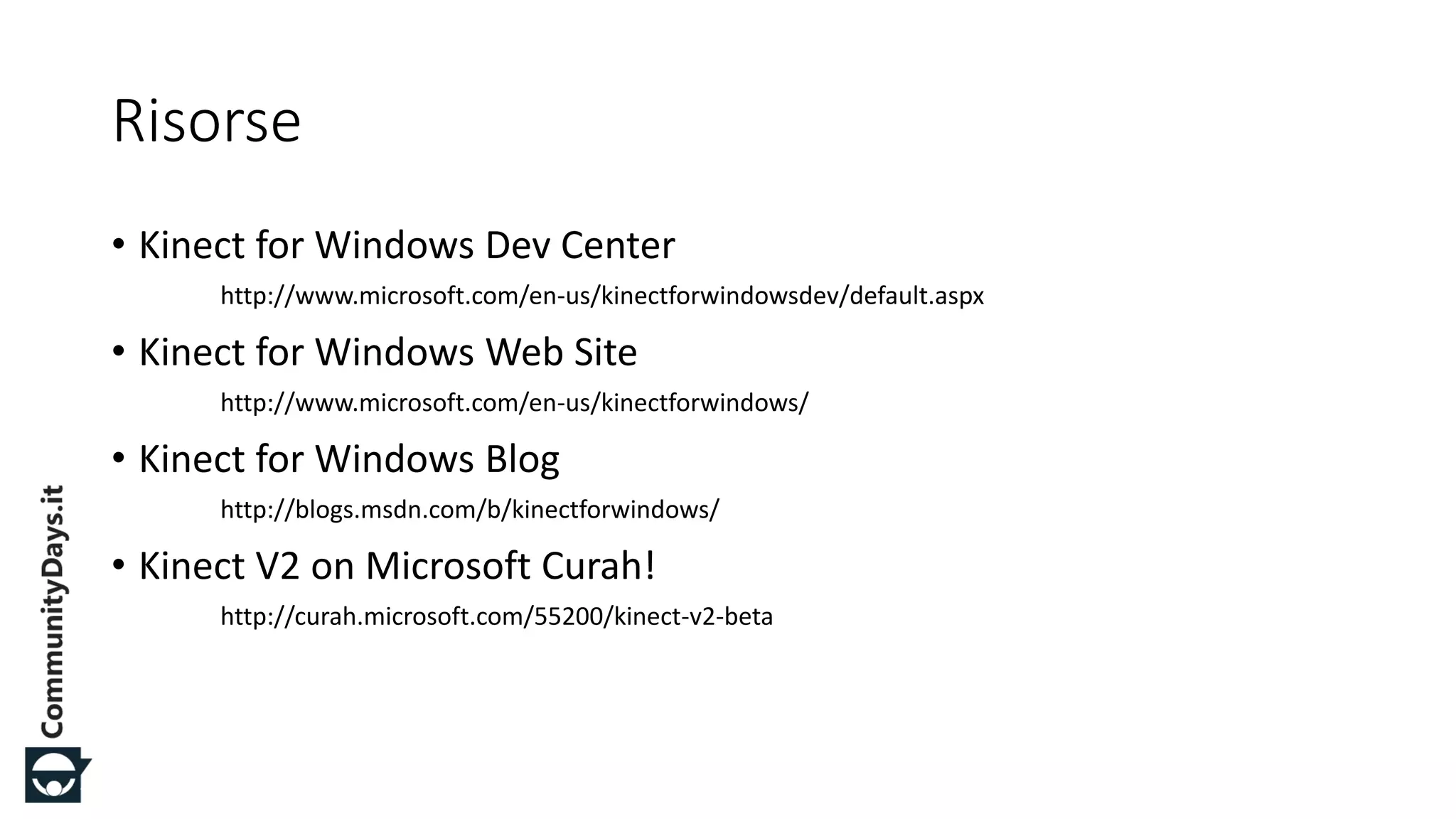

Risorse
• Kinect for Windows Dev Center
http://www.microsoft.com/en-us/kinectforwindowsdev/default.aspx
• Kinect for Windows Web Site
http://www.microsoft.com/en-us/kinectforwindows/
• Kinect for Windows Blog
http://blogs.msdn.com/b/kinectforwindows/
• Kinect V2 on Microsoft Curah!
http://curah.microsoft.com/55200/kinect-v2-beta

30. #CDays14 – Milano 25, 26 e 27 Febbraio 2014
Q&A
