PoC IoT in 1 ora
- 1. #iotsatpn saturday 2019 Internet ofThings Un PoC IoT in 1 ora
- 2. #disatpn#iotsatpn Alessio Biasiutti Azure SolutionArchitect alessiobiasiutti abiasiutti@altitudo.com @biasiuttiale

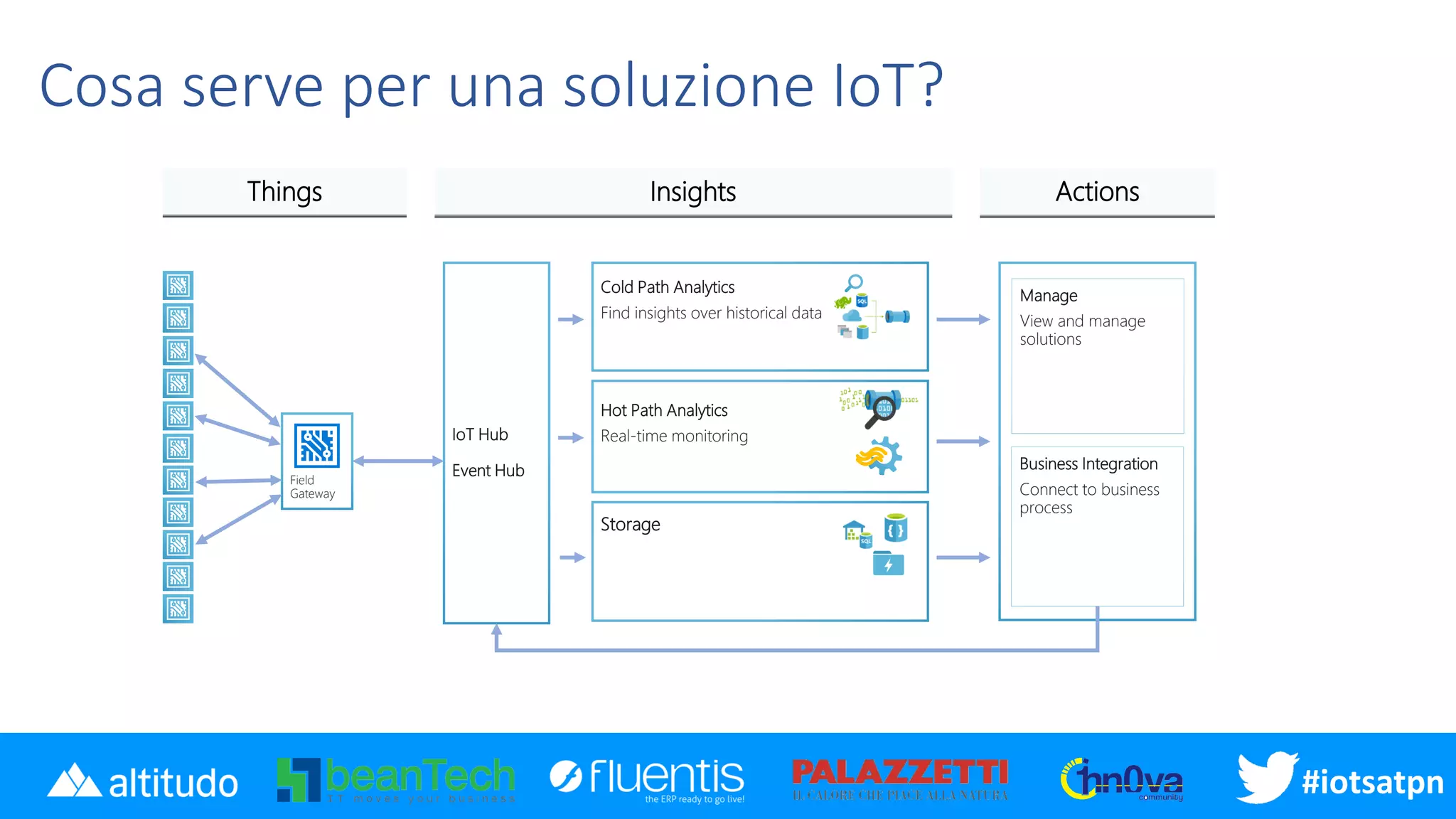

- 3. #iotsatpn Cosa serve peruna soluzione IoT? Cold Path Analytics Find insights over historical data Hot Path Analytics Real-time monitoringIoT Hub Event HubField Gateway Things Insights Actions Manage View and manage solutions Business Integration Connect to business process Storage
- 4.
- 5.

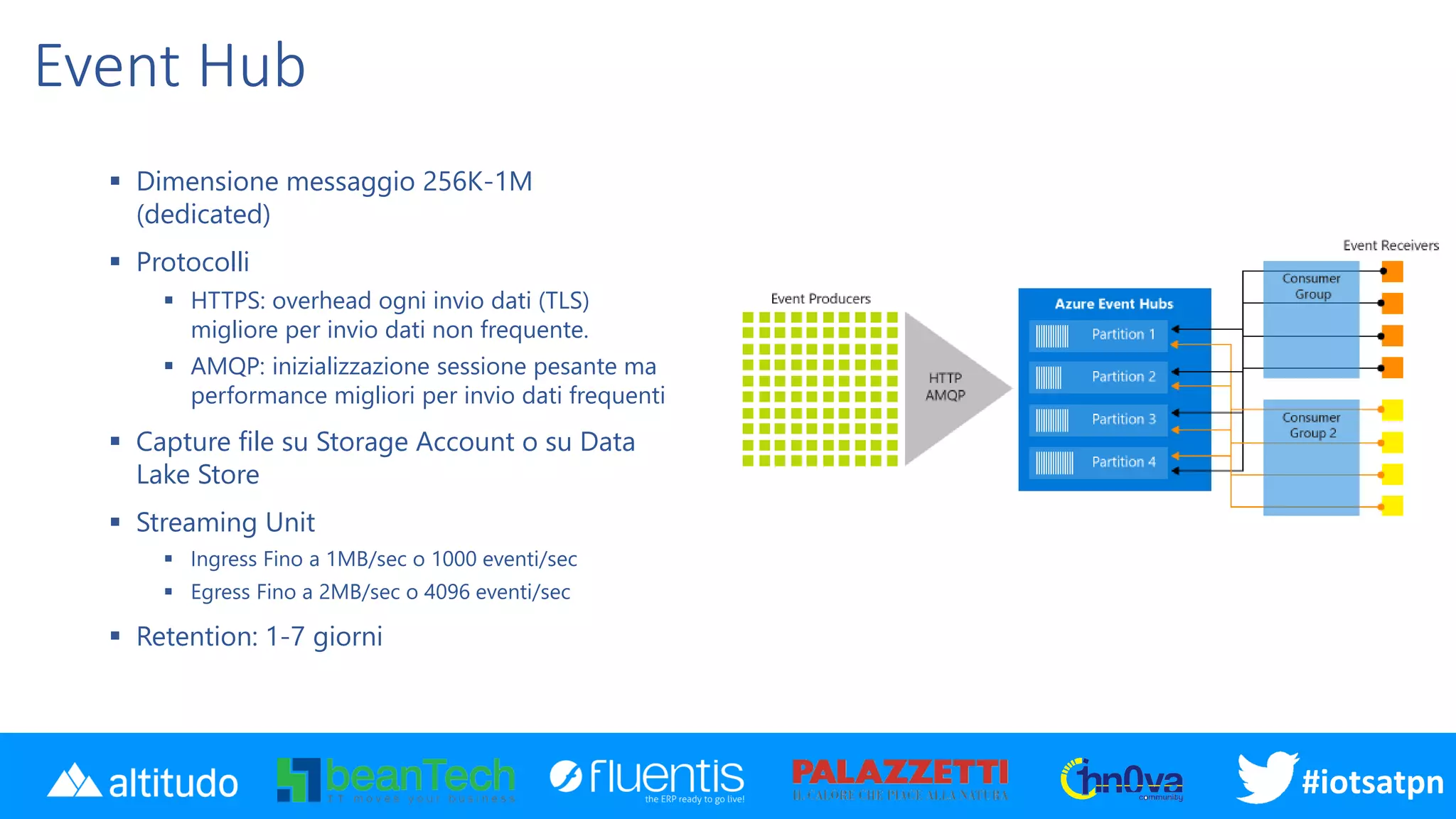

- 6. #iotsatpn Event Hub ▪ Dimensionemessaggio 256K-1M (dedicated) ▪ Protocolli ▪ HTTPS: overhead ogni invio dati (TLS) migliore per invio dati non frequente. ▪ AMQP: inizializzazione sessione pesante ma performance migliori per invio dati frequenti ▪ Capture file su Storage Account o su Data Lake Store ▪ Streaming Unit ▪ Ingress Fino a 1MB/sec o 1000 eventi/sec ▪ Egress Fino a 2MB/sec o 4096 eventi/sec ▪ Retention: 1-7 giorni

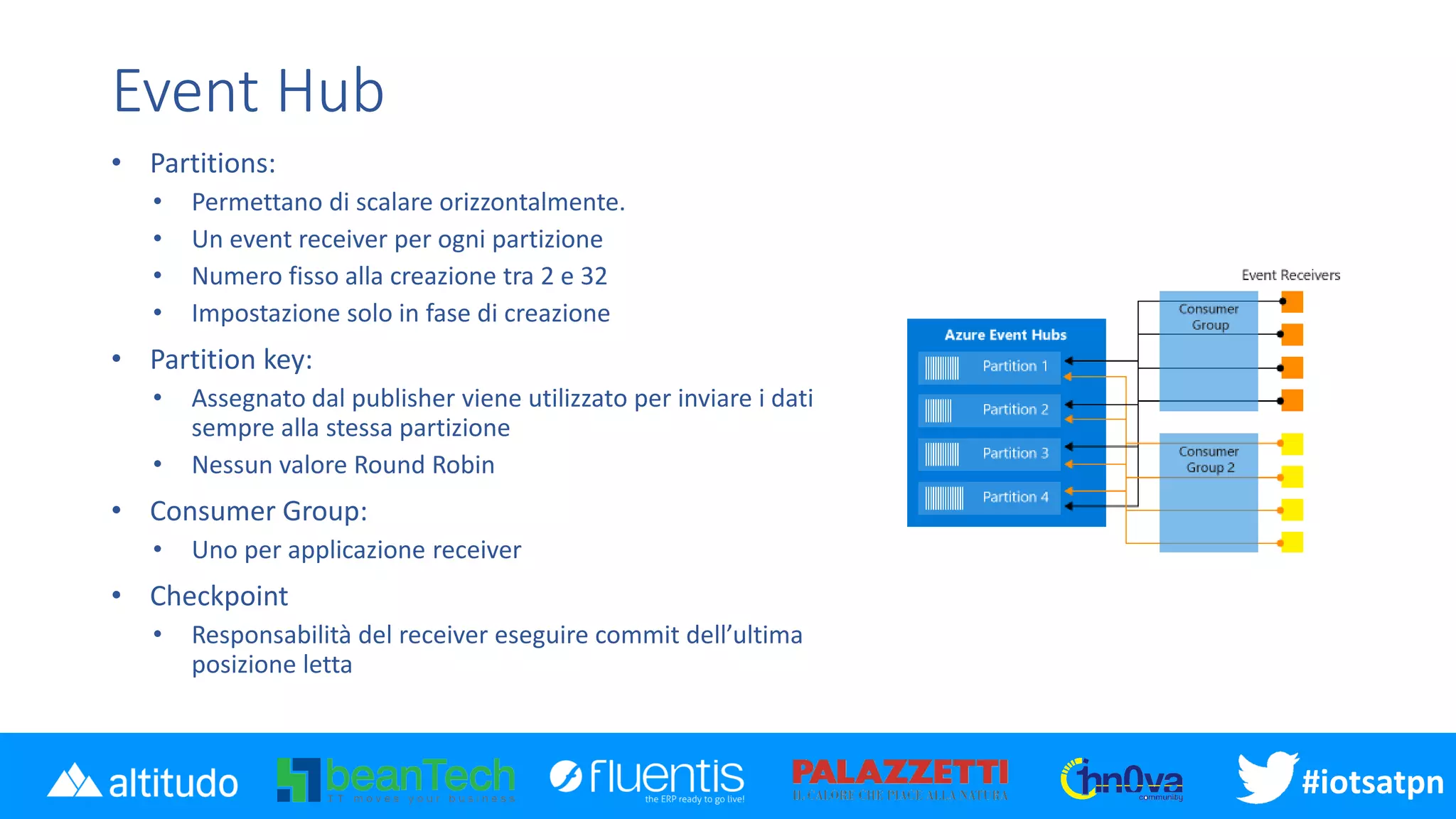

- 7. #iotsatpn Event Hub • Partitions: •Permettano di scalare orizzontalmente. • Un event receiver per ogni partizione • Numero fisso alla creazione tra 2 e 32 • Impostazione solo in fase di creazione • Partition key: • Assegnato dal publisher viene utilizzato per inviare i dati sempre alla stessa partizione • Nessun valore Round Robin • Consumer Group: • Uno per applicazione receiver • Checkpoint • Responsabilità del receiver eseguire commit dell’ultima posizione letta

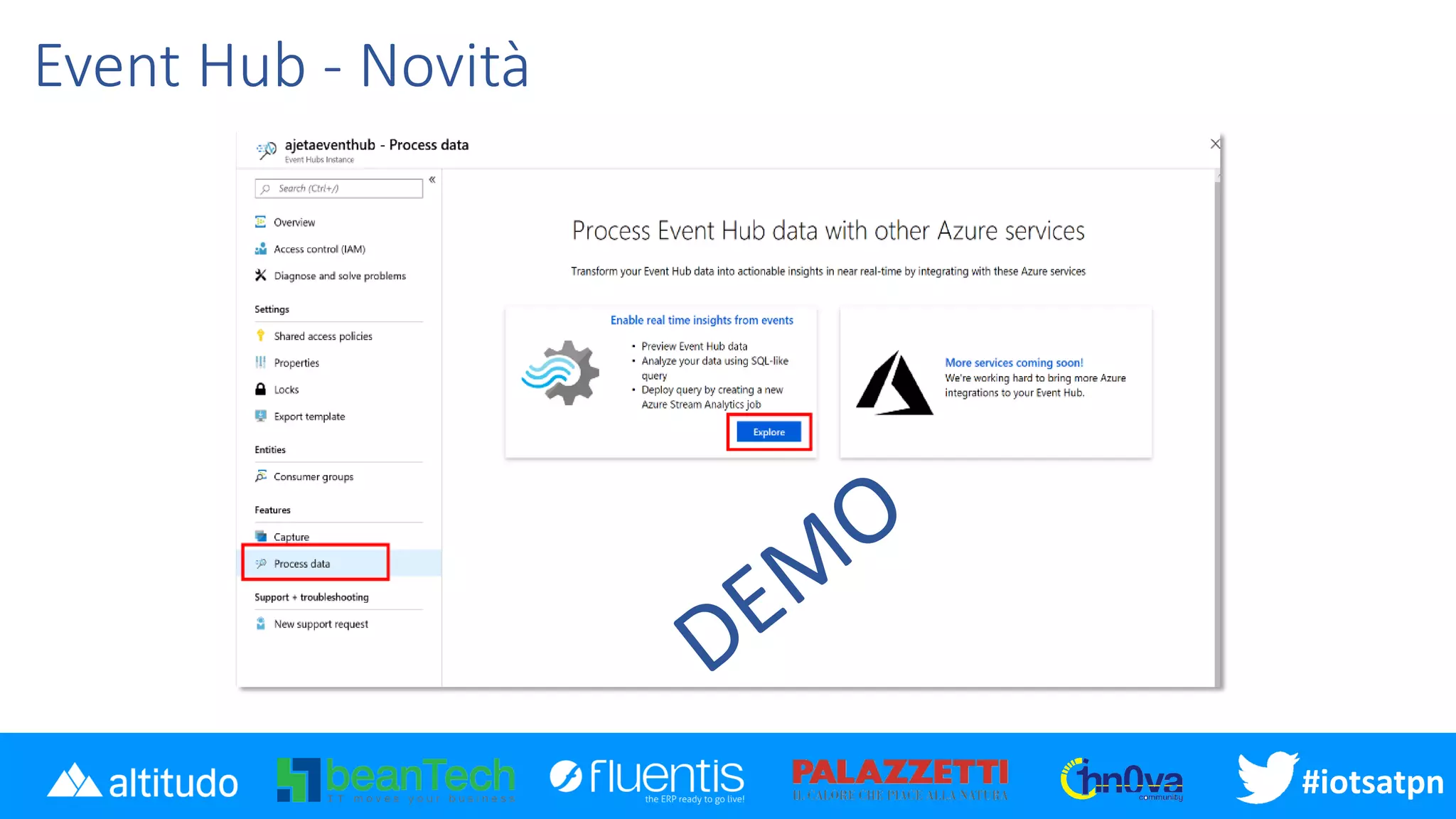

- 8. #iotsatpn Event Hub -Novità

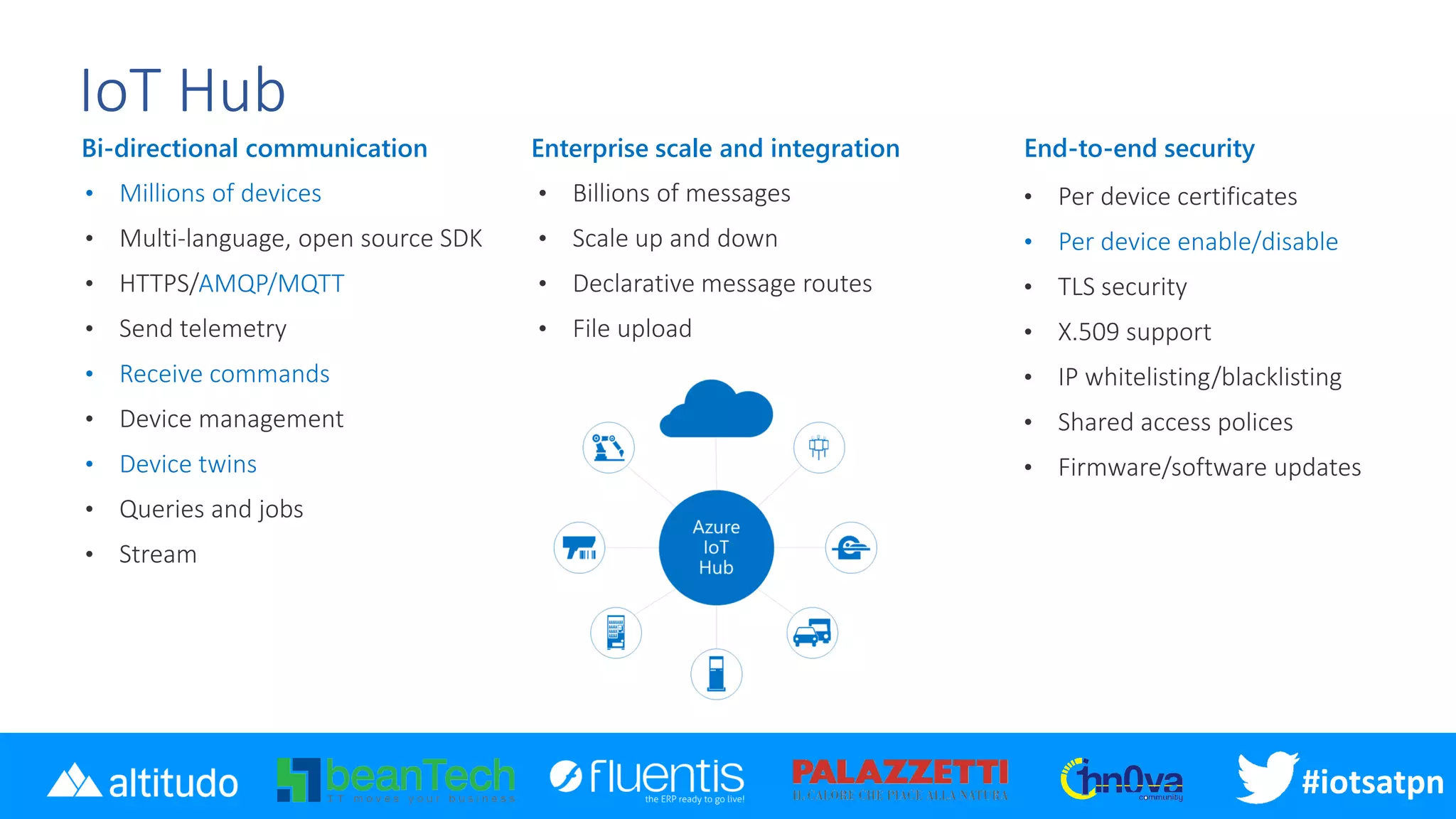

- 9. #iotsatpn IoT Hub Bi-directional communication •Millions of devices AMQP/MQTT • Receive commands • Device twins Enterprise scale and integration End-to-end security • Per device enable/disable

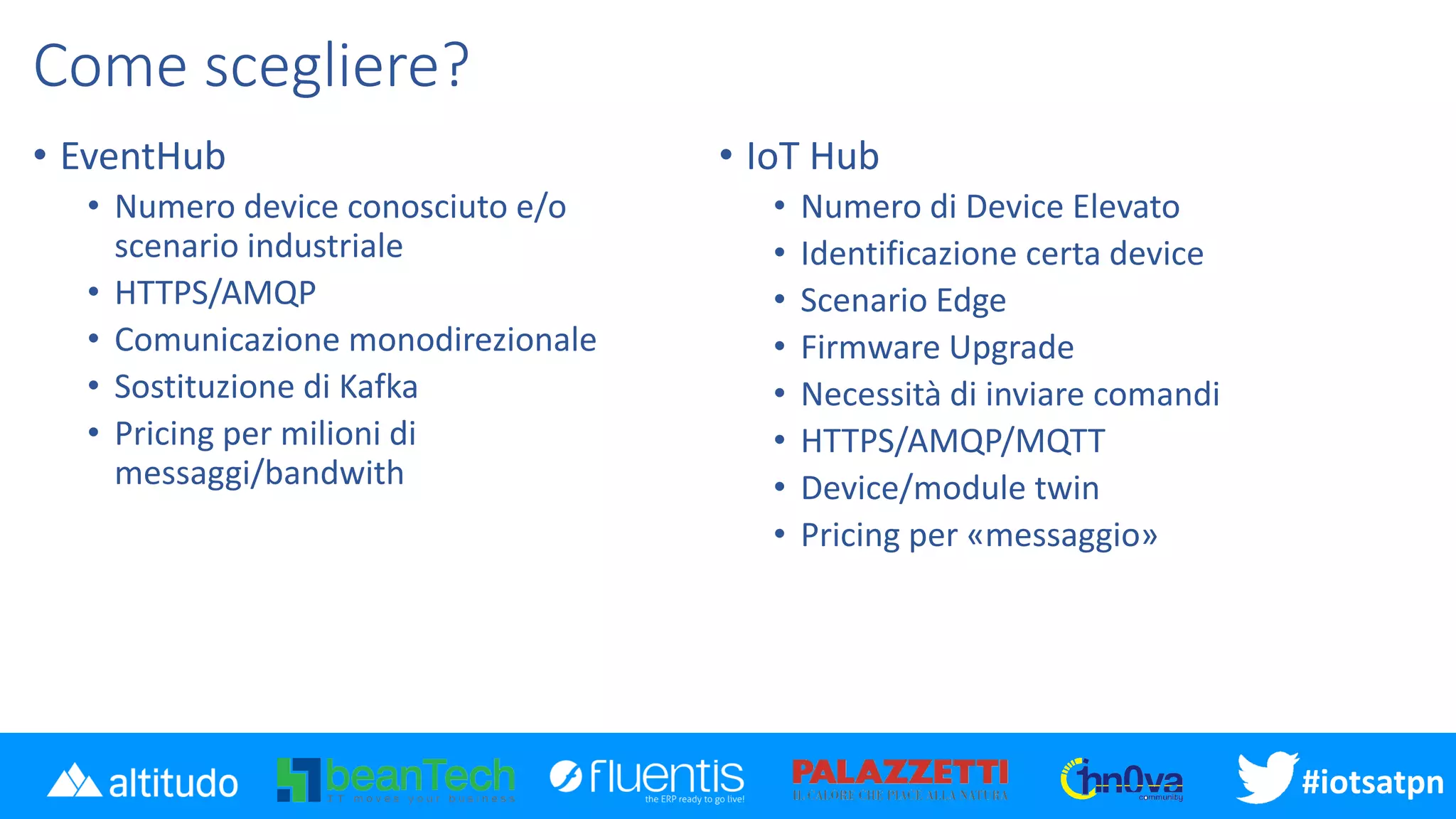

- 10. #disatpn#iotsatpn Come scegliere? • EventHub •Numero device conosciuto e/o scenario industriale • HTTPS/AMQP • Comunicazione monodirezionale • Sostituzione di Kafka • Pricing per milioni di messaggi/bandwith • IoT Hub • Numero di Device Elevato • Identificazione certa device • Scenario Edge • Firmware Upgrade • Necessità di inviare comandi • HTTPS/AMQP/MQTT • Device/module twin • Pricing per «messaggio»
- 11.
- 12. #iotsatpn Stream Analytics ▪ Event-processingengine ▪ PaaS – Serverless / Edge ▪ SQL Like programming language ▪ JavaScript per UDF/UDA ▪ Availability 99,9% ▪ Scale-Up/Down (Min 1 - Max 192 SU)

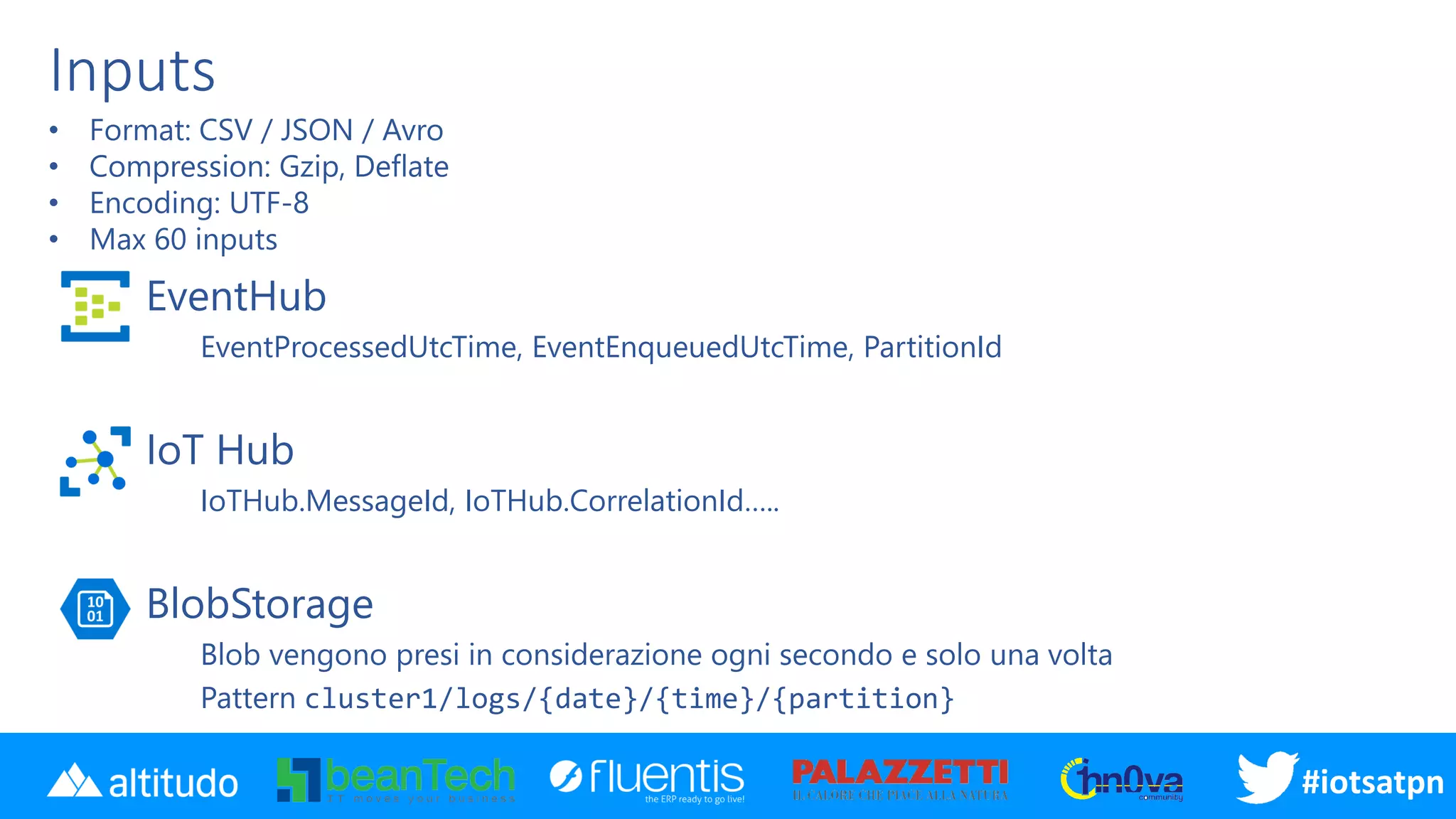

- 13. #disatpn#iotsatpn Inputs EventHub EventProcessedUtcTime, EventEnqueuedUtcTime, PartitionId IoTHub IoTHub.MessageId, IoTHub.CorrelationId….. BlobStorage Blob vengono presi in considerazione ogni secondo e solo una volta Pattern cluster1/logs/{date}/{time}/{partition} • Format: CSV / JSON / Avro • Compression: Gzip, Deflate • Encoding: UTF-8 • Max 60 inputs

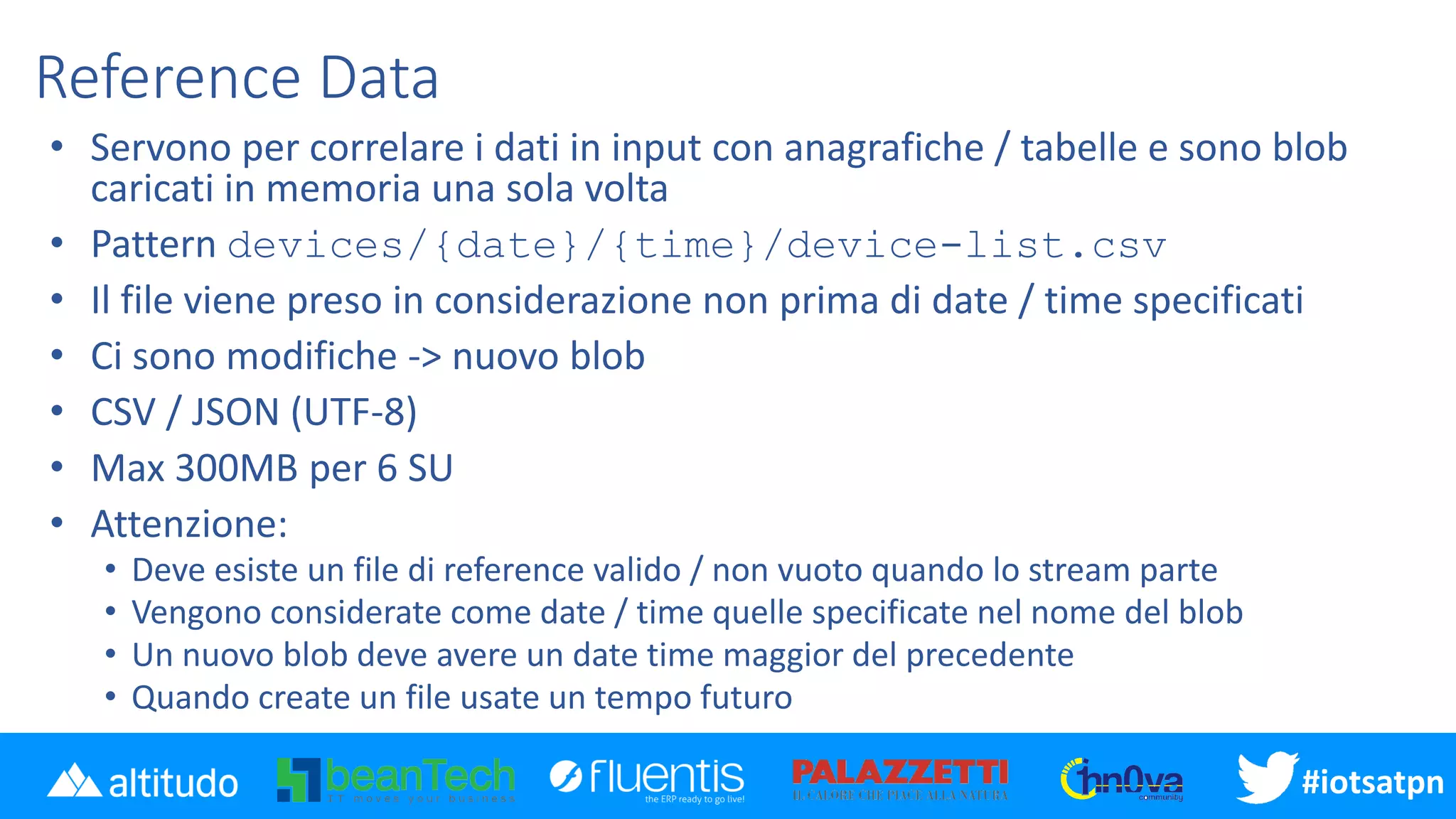

- 14. #disatpn#iotsatpn Reference Data • Servonoper correlare i dati in input con anagrafiche / tabelle e sono blob caricati in memoria una sola volta • Pattern devices/{date}/{time}/device-list.csv • Il file viene preso in considerazione non prima di date / time specificati • Ci sono modifiche -> nuovo blob • CSV / JSON (UTF-8) • Max 300MB per 6 SU • Attenzione: • Deve esiste un file di reference valido / non vuoto quando lo stream parte • Vengono considerate come date / time quelle specificate nel nome del blob • Un nuovo blob deve avere un date time maggior del precedente • Quando create un file usate un tempo futuro
- 15. #iotsatpn Reference data SQLDatabase (preview) • Al posto di blob possono essere usate tabelle (vivamente consigliate le temporali) • Query Snapshot • Query delta (opzionale) • I dati (inserted e deleted) vengono uniti allo snapshot precedente • Aggiornamento: • Once • Periodico • Periodico con delta • È necessario associare uno storage account al Job • Gli snapshots di fatto sono dei reference data di tipo blob creati da StreamAnalytics • Non servono unit aggiuntive • Vanno bene qualunque versione di SQL Database
- 16. #disatpn#iotsatpn Job • Si possonodefinire più query nello stesso job (attenzione alla scalabilità) • Ogni query può combinare più input e inviare dati ad un output • È possibile dividere query complesse in step (WITH) • Massimo 100kb di query • JOIN, LEFT JOIN, UNION, GROUP BY SELECT Make, System.TimeStamp AS Time, COUNT(*) AS [Count] INTO AlertOutput FROM Input TIMESTAMP BY Time GROUP BY Make, TumblingWindow(second, 10) HAVING [Count] >= 3

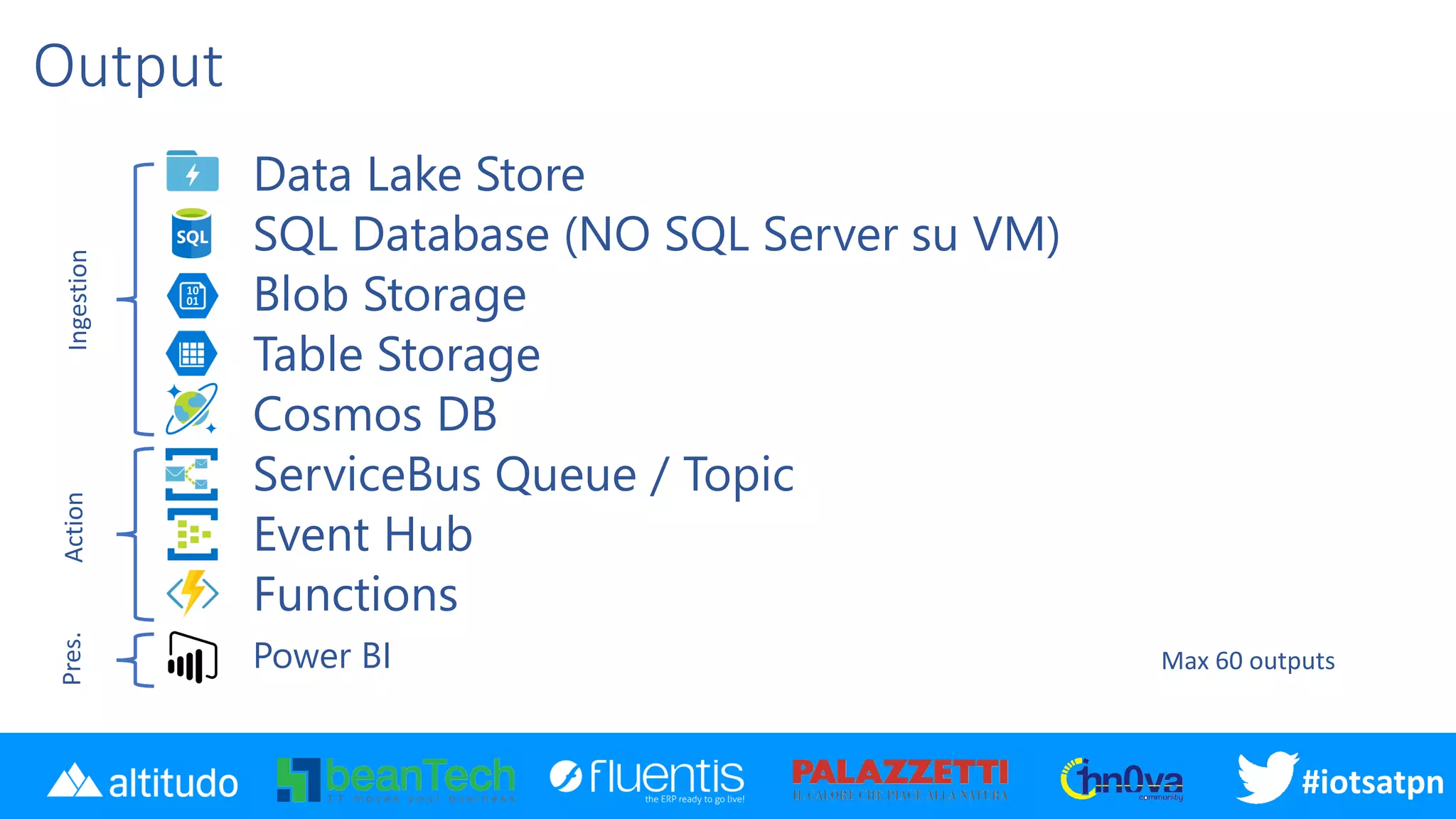

- 17. #disatpn#iotsatpn Output Data Lake Store SQLDatabase (NO SQL Server su VM) Blob Storage Table Storage Cosmos DB ServiceBus Queue / Topic Event Hub Functions Power BI Max 60 outputs IngestionActionPres.

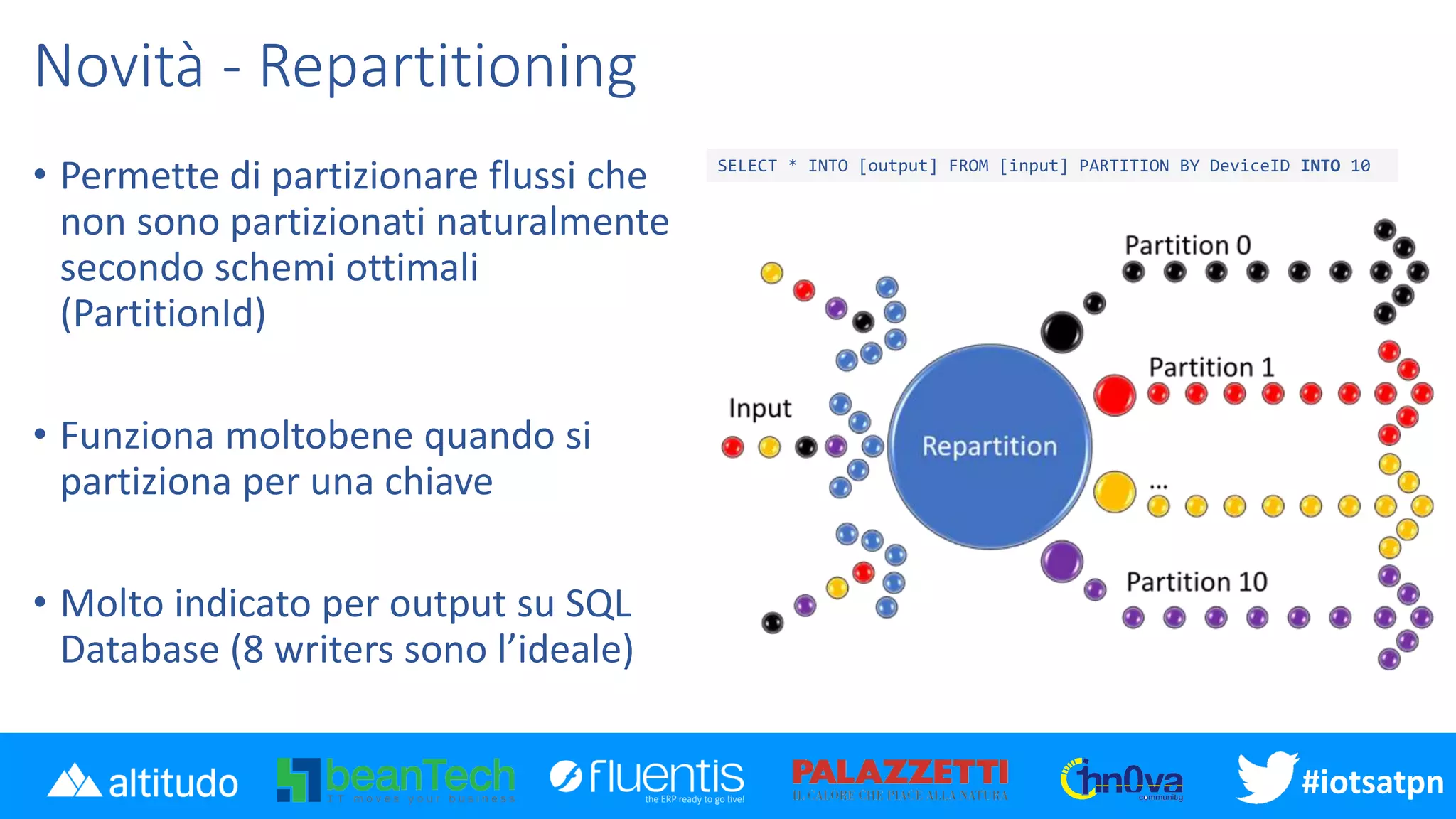

- 18. #iotsatpn Novità - Repartitioning •Permette di partizionare flussi che non sono partizionati naturalmente secondo schemi ottimali (PartitionId) • Funziona moltobene quando si partiziona per una chiave • Molto indicato per output su SQL Database (8 writers sono l’ideale) SELECT * INTO [output] FROM [input] PARTITION BY DeviceID INTO 10

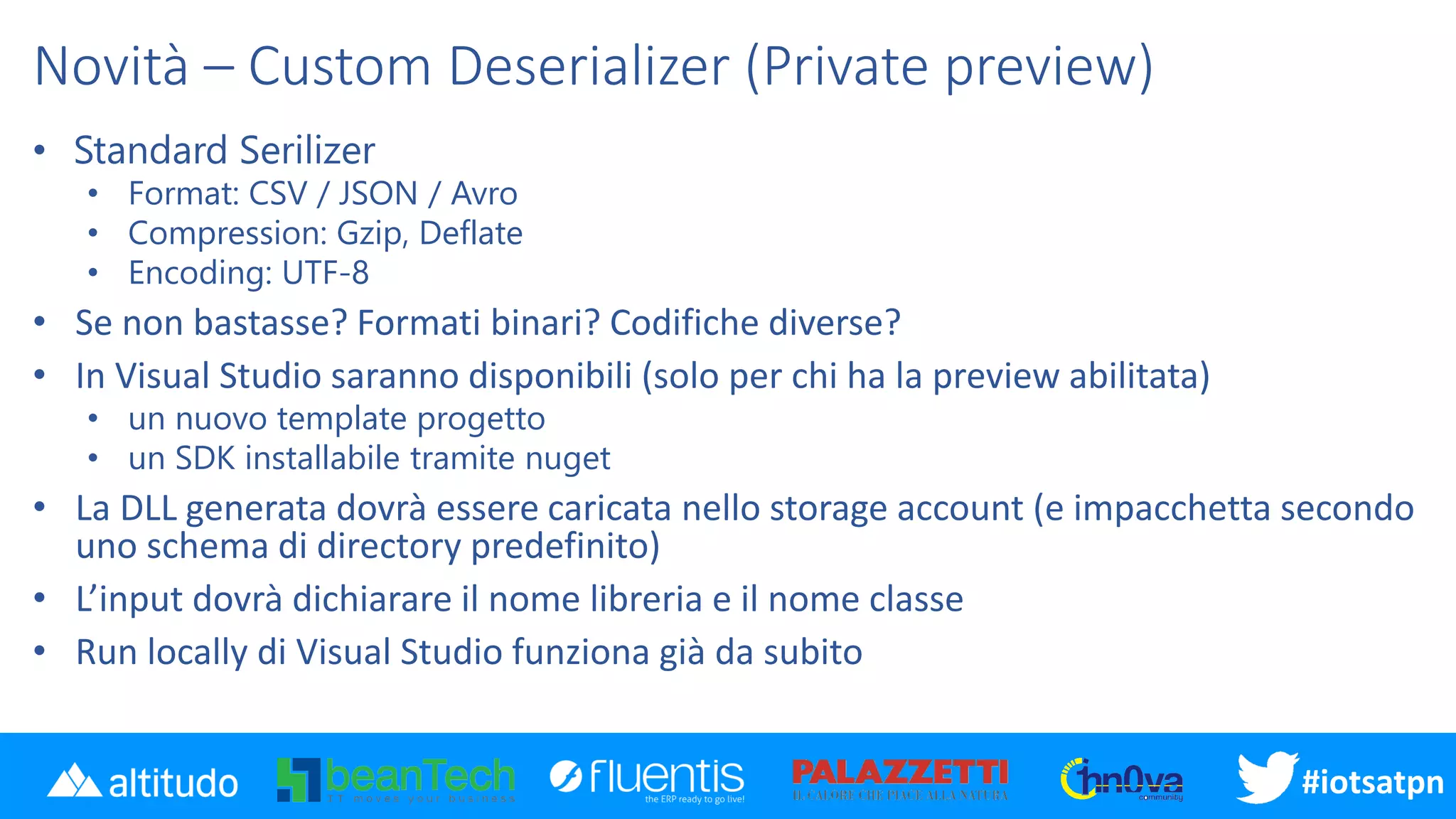

- 19. #iotsatpn Novità – CustomDeserializer (Private preview) • Standard Serilizer • Format: CSV / JSON / Avro • Compression: Gzip, Deflate • Encoding: UTF-8 • Se non bastasse? Formati binari? Codifiche diverse? • In Visual Studio saranno disponibili (solo per chi ha la preview abilitata) • un nuovo template progetto • un SDK installabile tramite nuget • La DLL generata dovrà essere caricata nello storage account (e impacchetta secondo uno schema di directory predefinito) • L’input dovrà dichiarare il nome libreria e il nome classe • Run locally di Visual Studio funziona già da subito

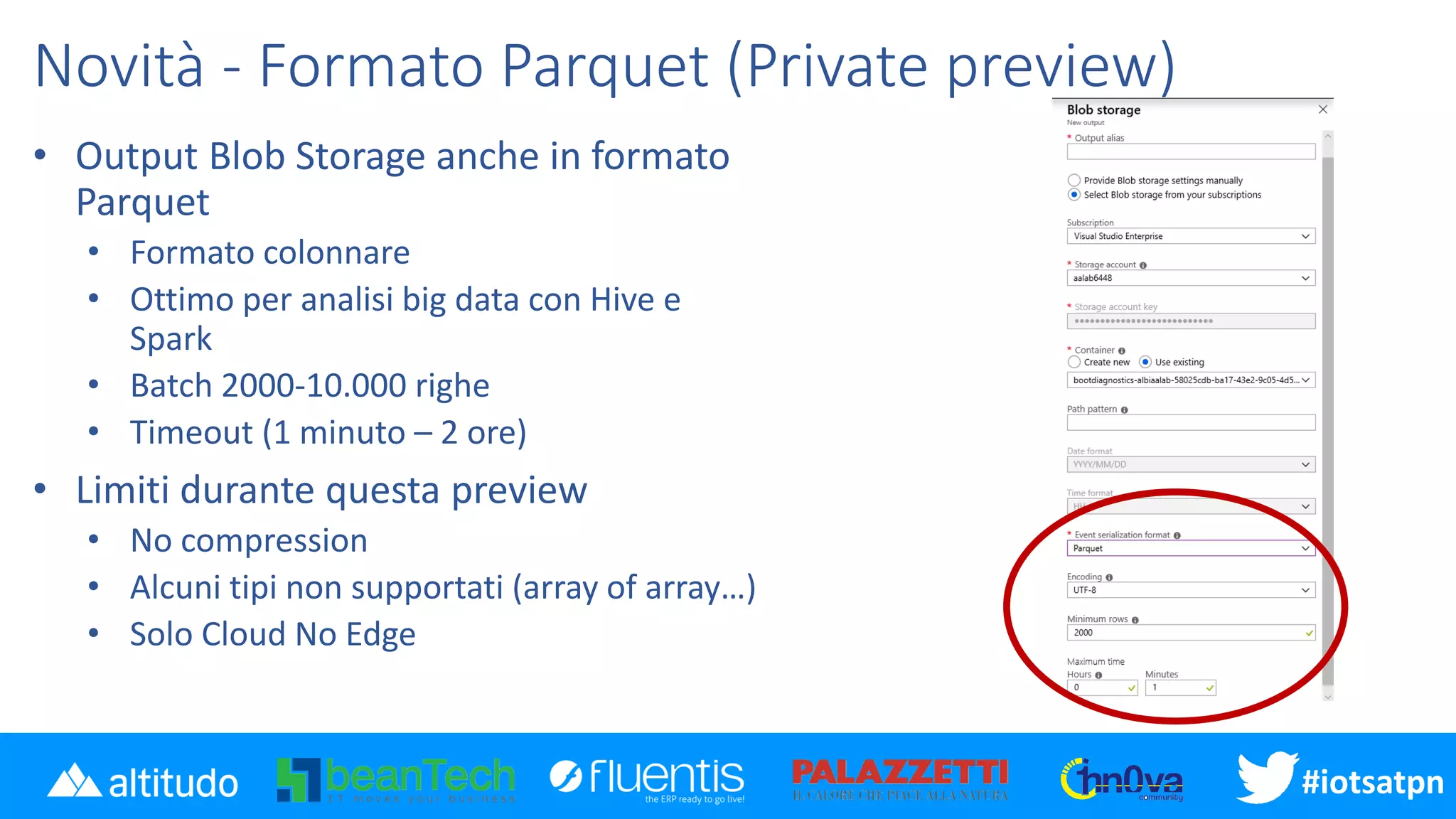

- 20. #iotsatpn Novità - FormatoParquet (Private preview) • Output Blob Storage anche in formato Parquet • Formato colonnare • Ottimo per analisi big data con Hive e Spark • Batch 2000-10.000 righe • Timeout (1 minuto – 2 ore) • Limiti durante questa preview • No compression • Alcuni tipi non supportati (array of array…) • Solo Cloud No Edge

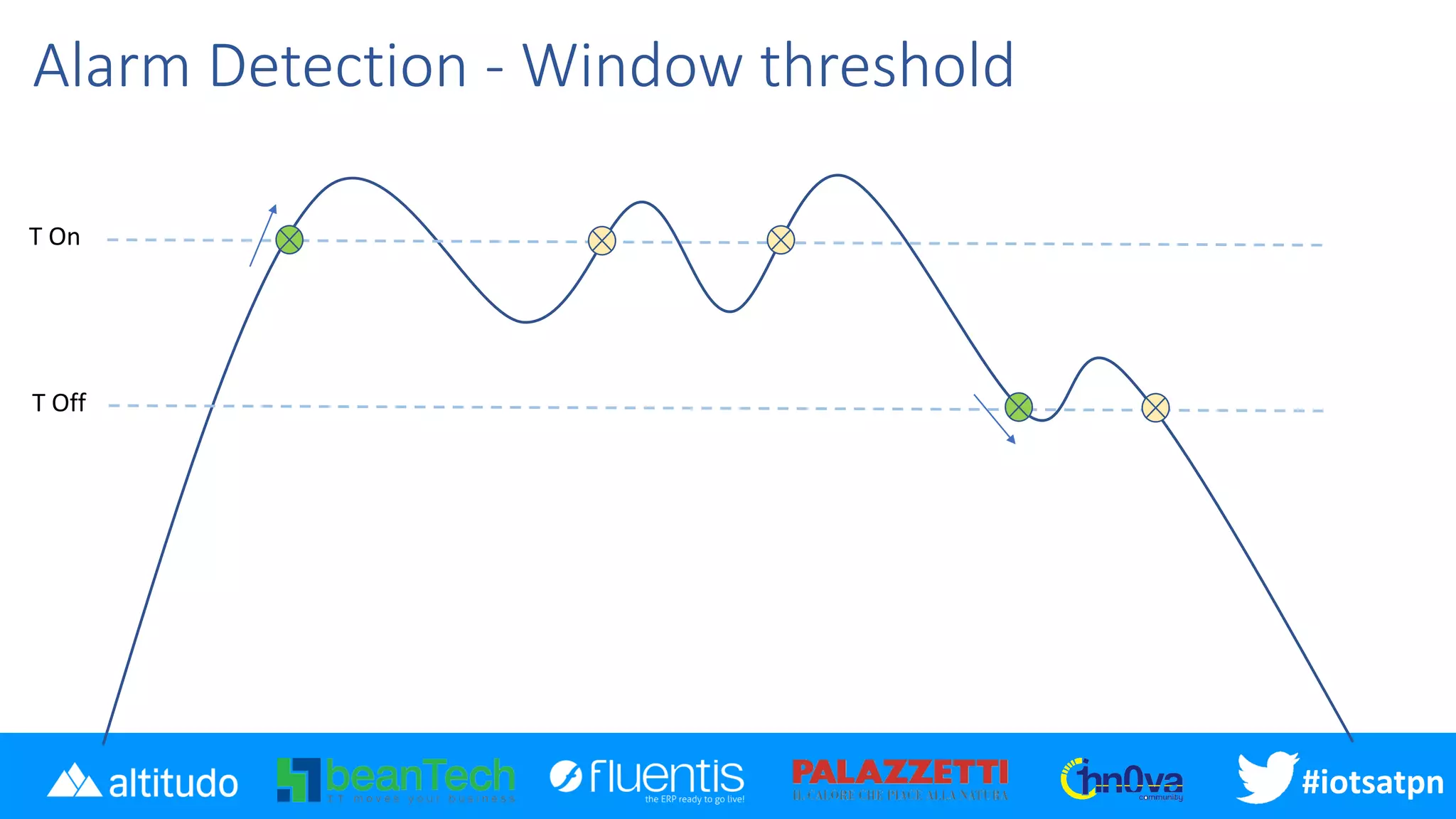

- 21. #iotsatpn Alarm Detection -Window threshold T On T Off

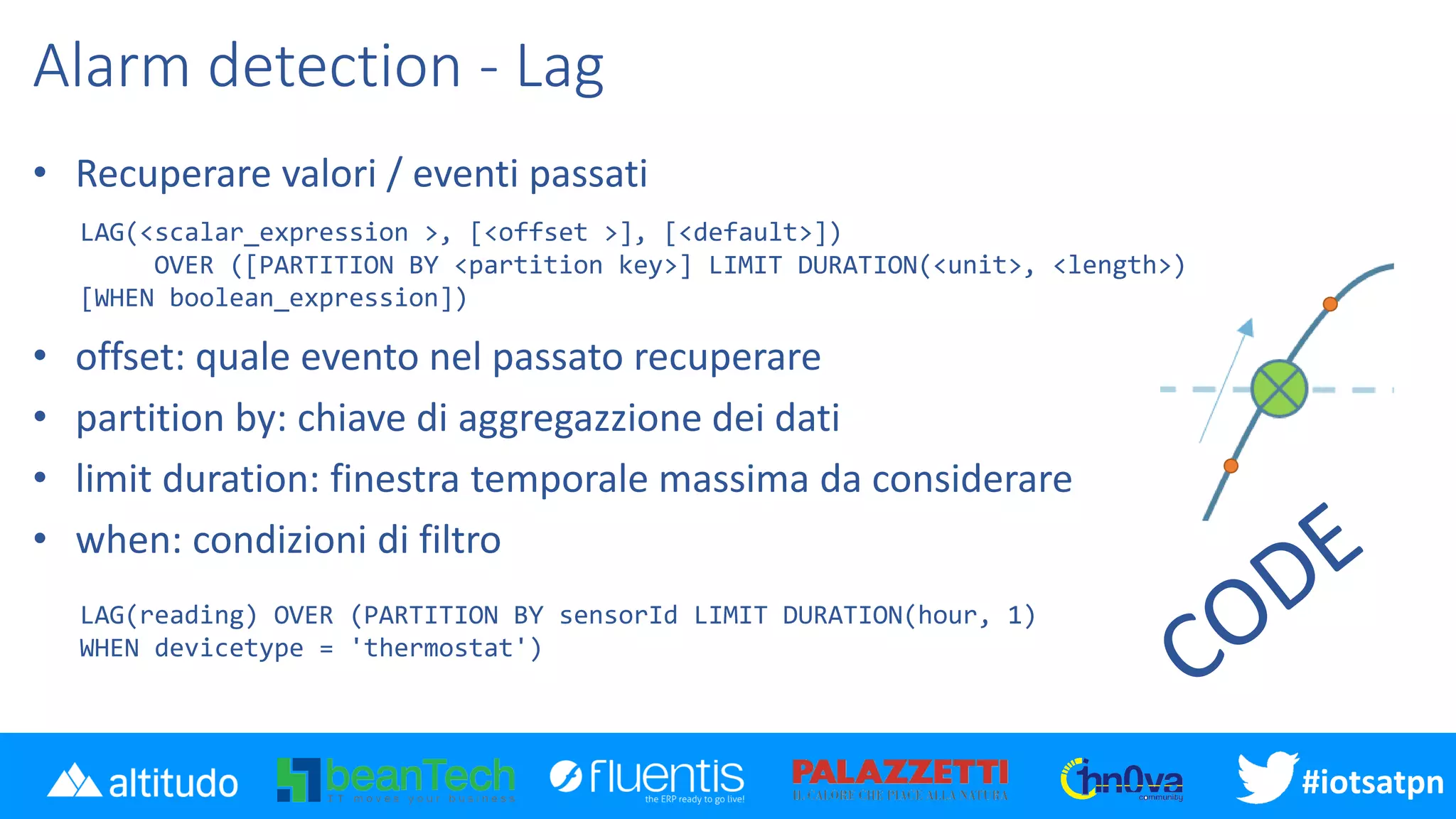

- 22. #iotsatpn Alarm detection -Lag • Recuperare valori / eventi passati • offset: quale evento nel passato recuperare • partition by: chiave di aggregazzione dei dati • limit duration: finestra temporale massima da considerare • when: condizioni di filtro LAG(<scalar_expression >, [<offset >], [<default>]) OVER ([PARTITION BY <partition key>] LIMIT DURATION(<unit>, <length>) [WHEN boolean_expression]) LAG(reading) OVER (PARTITION BY sensorId LIMIT DURATION(hour, 1) WHEN devicetype = 'thermostat')

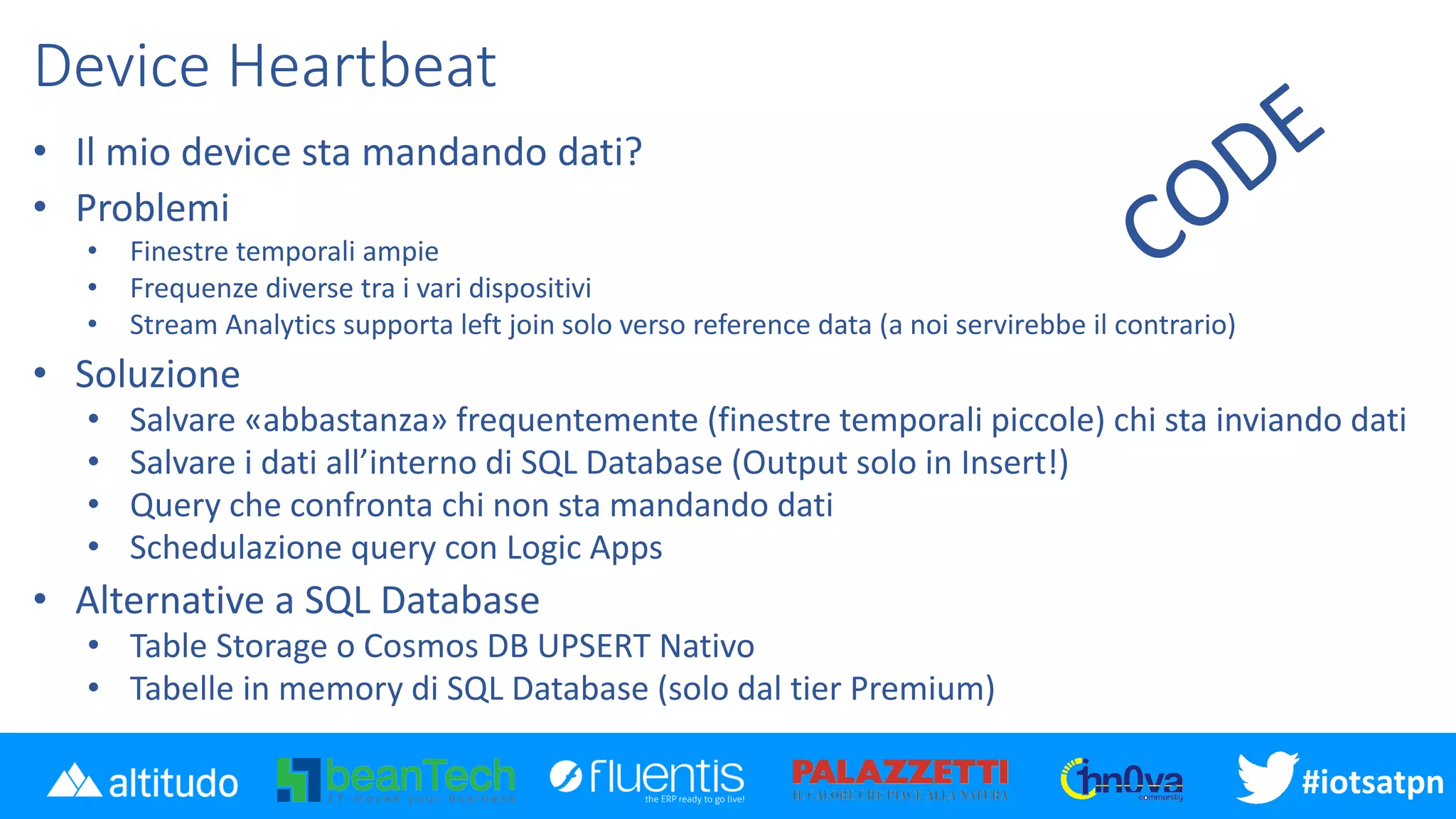

- 23. #iotsatpn Device Heartbeat • Ilmio device sta mandando dati? • Problemi • Finestre temporali ampie • Frequenze diverse tra i vari dispositivi • Stream Analytics supporta left join solo verso reference data (a noi servirebbe il contrario) • Soluzione • Salvare «abbastanza» frequentemente (finestre temporali piccole) chi sta inviando dati • Salvare i dati all’interno di SQL Database (Output solo in Insert!) • Query che confronta chi non sta mandando dati • Schedulazione query con Logic Apps • Alternative a SQL Database • Table Storage o Cosmos DB UPSERT Nativo • Tabelle in memory di SQL Database (solo dal tier Premium)
- 24.

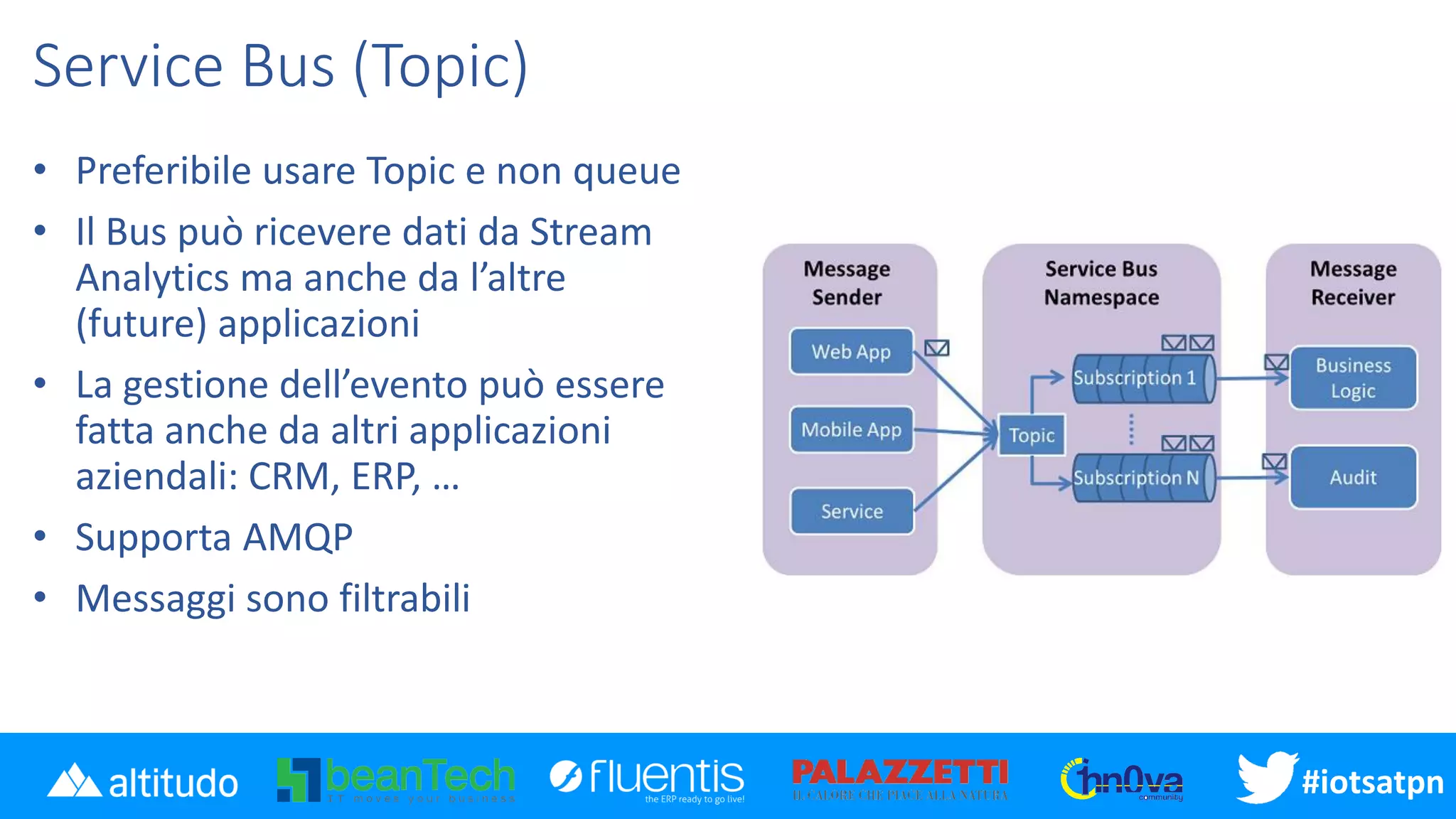

- 25. #iotsatpn Service Bus (Topic) •Preferibile usare Topic e non queue • Il Bus può ricevere dati da Stream Analytics ma anche da l’altre (future) applicazioni • La gestione dell’evento può essere fatta anche da altri applicazioni aziendali: CRM, ERP, … • Supporta AMQP • Messaggi sono filtrabili

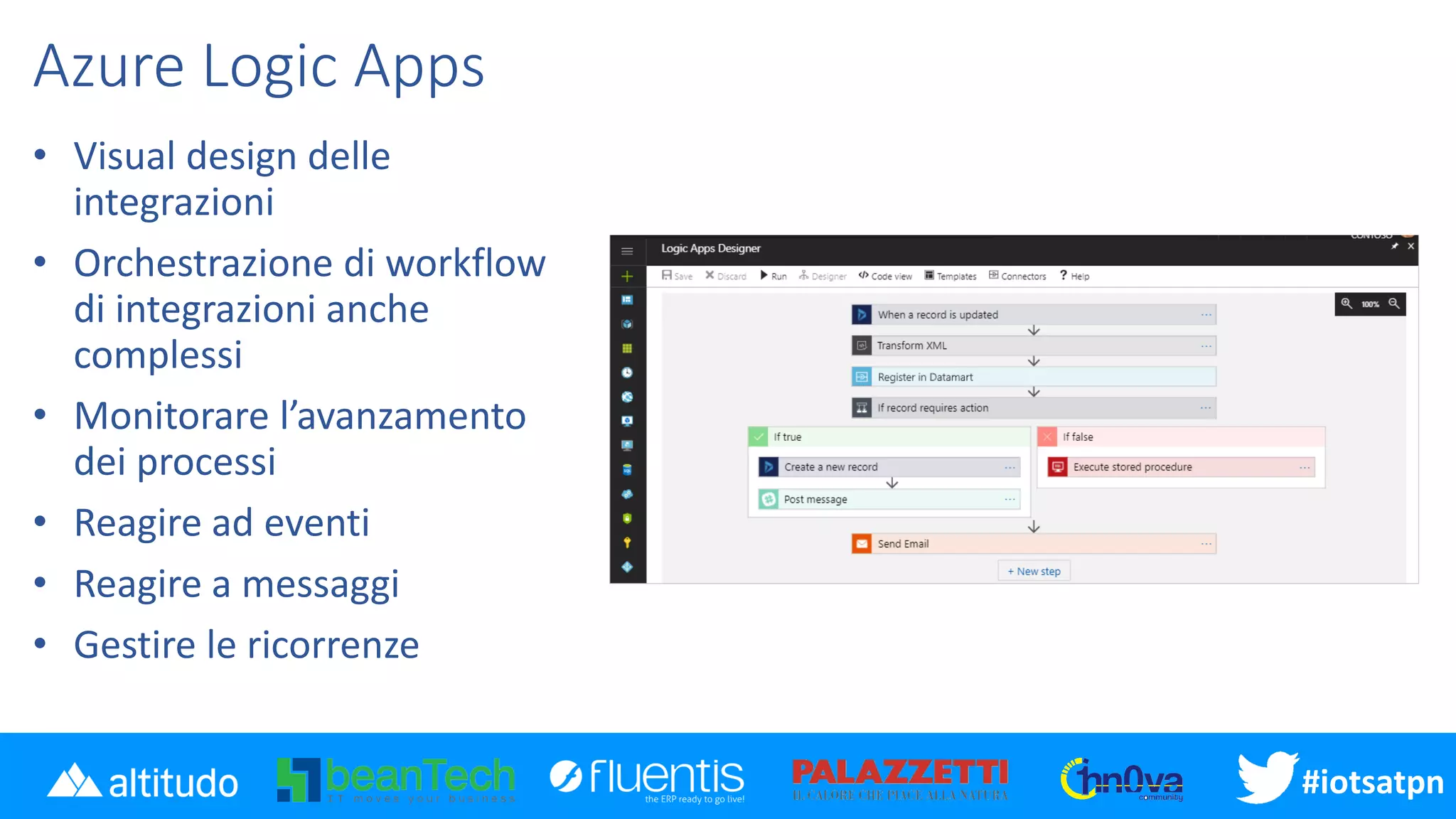

- 26. #iotsatpn Azure Logic Apps •Visual design delle integrazioni • Orchestrazione di workflow di integrazioni anche complessi • Monitorare l’avanzamento dei processi • Reagire ad eventi • Reagire a messaggi • Gestire le ricorrenze
- 27. #iotsatpn Concetti Base ▪ Triggers ▪Polling ▪ Push ▪ Recurrence ▪ Actions Built-ins Control Manipulation Managed

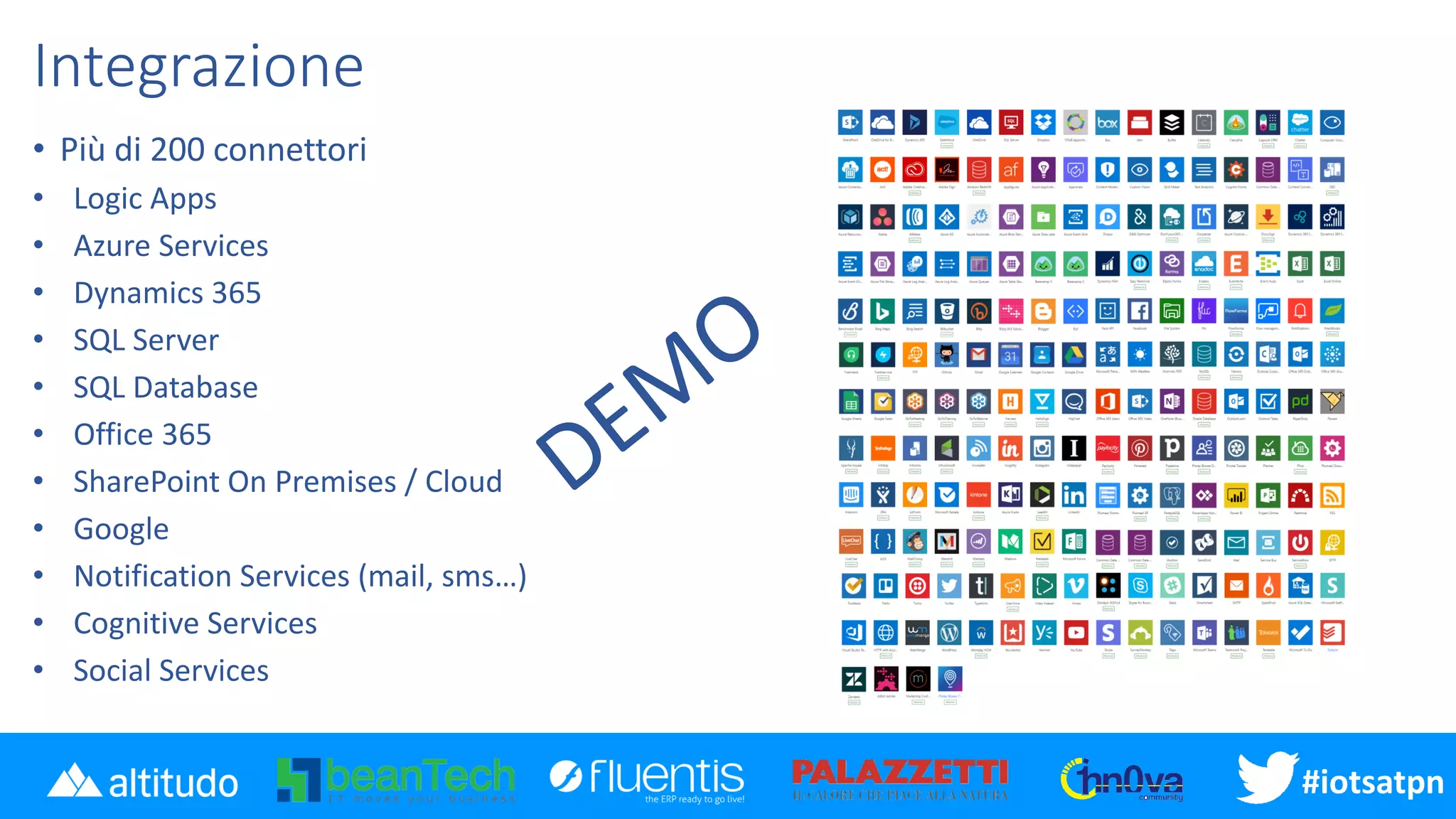

- 28. #iotsatpn Integrazione • Più di200 connettori • Logic Apps • Azure Services • Dynamics 365 • SQL Server • SQL Database • Office 365 • SharePoint On Premises / Cloud • Google • Notification Services (mail, sms…) • Cognitive Services • Social Services
- 29.

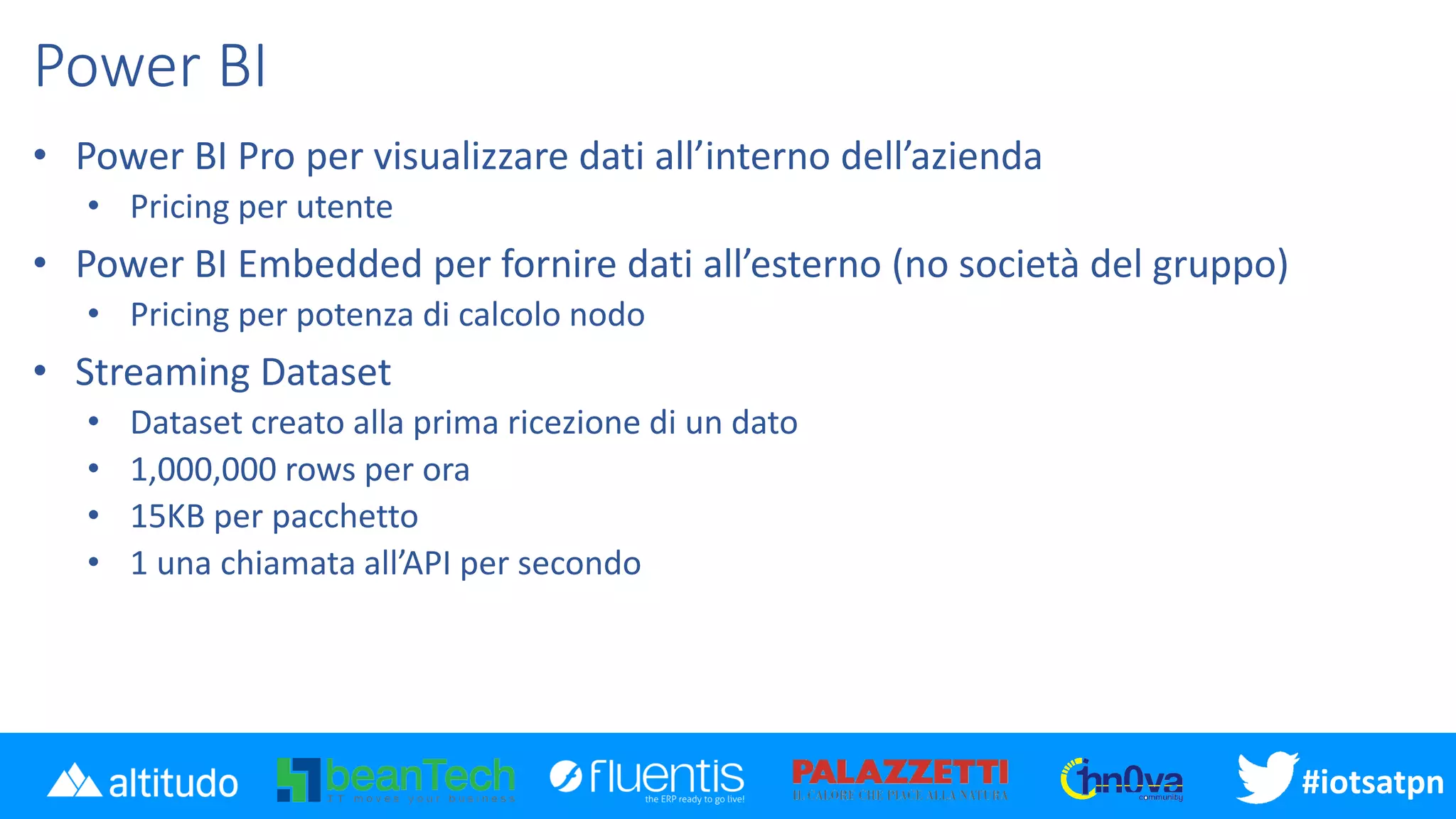

- 30. #iotsatpn Power BI • PowerBI Pro per visualizzare dati all’interno dell’azienda • Pricing per utente • Power BI Embedded per fornire dati all’esterno (no società del gruppo) • Pricing per potenza di calcolo nodo • Streaming Dataset • Dataset creato alla prima ricezione di un dato • 1,000,000 rows per ora • 15KB per pacchetto • 1 una chiamata all’API per secondo
- 31.
- 32. #iotsatpn Considerazioni finali • Unpo’di codice SQL • qualche stored procedure, trigger, ASA Stream Job • Una manciata di C# • Gateway • Costi della soluzione Componente Costo mensile Azure Stream Analytics 73,87 Azure SQL Database 4,13 Azure Service Bus Standard 8,27 Azure Logic Apps (stima) 1,00 Power BI Pro (per utente) 8,40 95,67
