Apache hadoop and cdh(cloudera distribution) introduction 基本介紹

WE SEE,
WE REFORM.
炬識科技股份有限公司
APACHE HADOOP AND
CDH基本介紹
Anna Yen2016 Oct

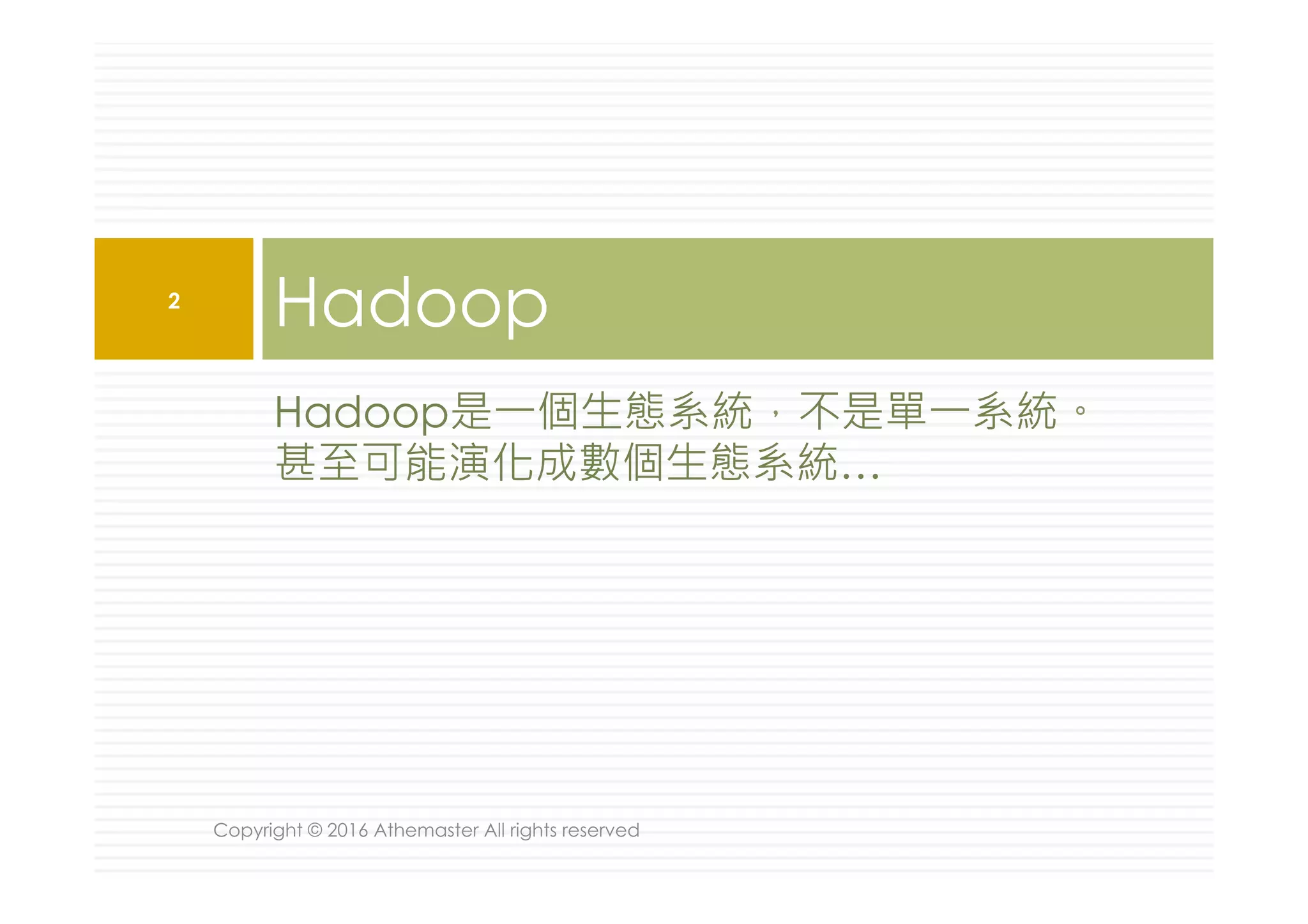

Hadoop是一個生態系統，不是單一系統。
甚至可能演化成數個生態系統…
Hadoop2
Copyright © 2016 Athemaster All rights reserved

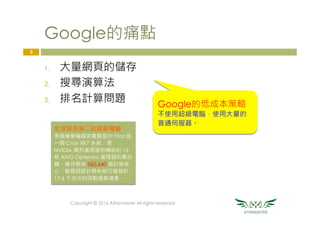

Google的痛點
1.  大量網頁的儲存
2.  搜尋演算法
3.  排名計算問題
3
Google的低成本策略
不使用超級電腦，使用大量的
普通伺服器。
全球排名第二的超級電腦
美國橡樹嶺國家實驗室的 Titan是
一個 Cray XK7 系統，是
NVIDIA 圖形處理器和傳統的 16
核 AMD Opterons 處理器的集合
體，總共帶有 560,640 個計算核
心，整個超級計算系統可達每秒
17.6 千兆次的浮點運算速度。

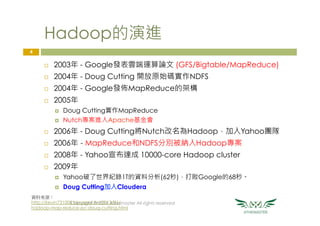

Hadoop的演進
¨  2003年 - Google發表雲端運算論文 (GFS/Bigtable/MapReduce)
¨  2004年 - Doug Cutting 開放原始碼實作NDFS
¨  2004年 - Google發佈MapReduce的架構
¨  2005年
¤  Doug Cutting實作MapReduce
¤  Nutch專案進入Apache基金會
¨  2006年 - Doug Cutting將Nutch改名為Hadoop，加入Yahoo團隊
¨  2006年 - MapReduce和NDFS分別被納入Hadoop專案
¨  2008年 - Yahoo宣布達成 10000-core Hadoop cluster
¨  2009年
¤  Yahoo破了世界紀錄1T的資料分析(62秒)，打敗Google的68秒。
¤  Doug Cutting加入Cloudera
4
資料來源：
http://kevin731008.blogspot.tw/2013/01/
hadoop-map-reduce-pc-doug-cutting.html

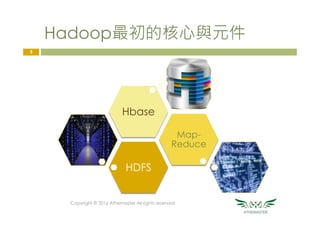

Hadoop最初的核心與元件
HDFS
Map-
Reduce
Hbase
5

ASF：開源軟體的殿堂
6
以Apache HTTP伺服器為中心發展的各種專案
https://zh.m.wikipedia.org/zh-tw/Apache%E8%BD%AF
%E4%BB%B6%E5%9F%BA%E9%87%91%E4%BC%9A

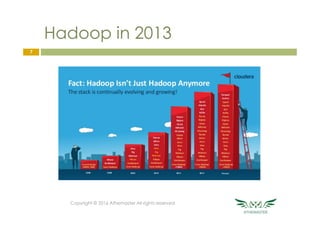

Hadoop in 2013
7

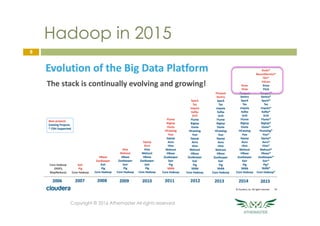

Hadoop in 2015
8

Hadoop = 大數據？
9
ì  Hadoop是一個Apache的專案(集)
ì  Hadoop是一個分散式儲存平行運算平台
ì  可處理PB級大量數據
ì  主要核心模組:
ì  HDFS(Hadoop Distributed File System)(分散式存儲檔案系統)
ì  Hbase(NoSQL資料庫)
ì  MapReduce(平行運算核心)

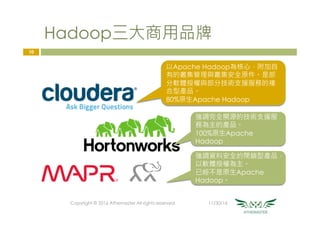

Hadoop三大商用品牌
11/30/16Copyright © 2016 Athemaster All rights reserved
10
以Apache Hadoop為核心，附加自
有的叢集管理與叢集安全原件。是部
分軟體授權與部分技術支援服務的複
合型產品。
80%原生Apache Hadoop
強調完全開源的技術支援服
務為主的產品。
100%原生Apache
Hadoop
強調資料安全的閉鎖型產品，
以軟體授權為主。
已經不是原生Apache
Hadoop。

Cloudera Distribution Including Apache
Hadoop
CDH11

12

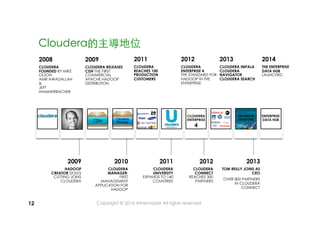

Cloudera的主導地位
2008
CLOUDERA
FOUNDED BY MIKE
OLSON
AMR AWADALLAH

JEFF
HAMMERBACHER
2009
HADOOP
CREATOR DOUG
CUTTING JOINS
CLOUDERA
2009
CLOUDERA RELEASES
CDH THE FIRST
COMMERCIAL
APACHE HADOOP
DISTRIBUTION
2010
CLOUDERA
MANAGER:
FIRST
MANAGEMENT
APPLICATION FOR
HADOOP
2011
CLOUDERA
REACHES 100
PRODUCTION
CUSTOMERS
2011
CLOUDERA
UNIVERSITY
EXPANDS TO 140
COUNTRIES
2012
CLOUDERA
ENTERPRISE 4
THE STANDARD FOR
HADOOP IN THE
ENTERPRISE
2012
CLOUDERA
CONNECT
REACHES 300
PARTNERS
2014
THE ENTERPRISE
DATA HUB
LAUNCHED
2013
CLOUDERA IMPALA
CLOUDERA
NAVIGATOR
CLOUDERA SEARCH
2013
TOM REILLY JOINS AS
CEO
OVER 800 PARTNERS
IN CLOUDERA
CONNECT
CDH
Cloudera
Manager
CLOUDERA
ENTERPRISE
4
ASK BIGGER
QUESTIONS
ENTERPRISE
DATA HUB

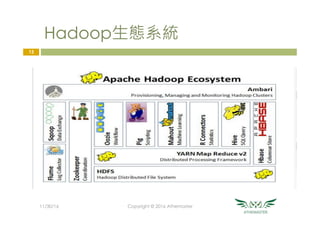

Hadoop生態系統
13
11/30/16
Copyright © 2016 Athemaster

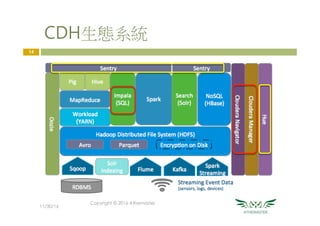

CDH生態系統
14
11/30/16

Cloudera 合作夥伴⽣態系
15
11/30/16 Copyright © 2016 Athemaster

Enterprise DATA HUB
Enterprise Data Lake
16
Data System
數據系統
Data Source
來源數據
RDBMS
OLTP
OLAP
Sentiment
Stream
Geo
Sensor
Data Access
數據存取
商業分析
客製化應用系
統
套裝應用系統
Process
數據處理
Ingest攝取
-Scoop-
-Flume-
-Kafka-
Transform
轉換
-MapReduce-
-Hive-
-Pig-
-Spark-

Discover
數據挖掘
Analytic
Database
-Impala-
Search
-Solr-
Model
數據模型
[SAS]
[R]
-Spark-
-
Mahout-
Serve
數據服務
NoSQL DB
-HBase-
Streaming
-Spark
Streaming-
Security and Administration
Unlimited Storage
-HDFS, Hbase, Kudu-
ETL ETL

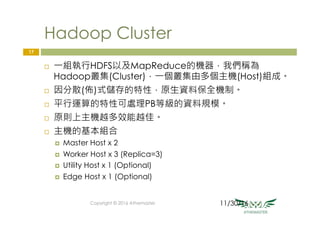

Hadoop Cluster
¨  一組執行HDFS以及MapReduce的機器，我們稱為
Hadoop叢集(Cluster)，一個叢集由多個主機(Host)組成。
¨  因分散(佈)式儲存的特性，原生資料保全機制。
¨  平行運算的特性可處理PB等級的資料規模。
¨  原則上主機越多效能越佳。
¨  主機的基本組合
¤  Master Host x 2
¤  Worker Host x 3 (Replica=3)
¤  Utility Host x 1 (Optional)
¤  Edge Host x 1 (Optional)
17
11/30/16

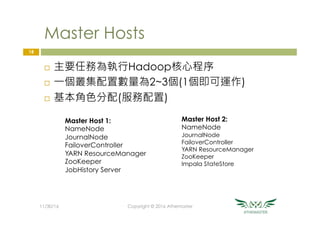

Master Hosts
¨  主要任務為執行Hadoop核心程序
¨  一個叢集配置數量為2~3個(1個即可運作)
¨  基本角色分配(服務配置)
18
11/30/16
Master Host 1:
NameNode
JournalNode
FailoverController
YARN ResourceManager
ZooKeeper
JobHistory Server
Master Host 2:
NameNode
JournalNode
FailoverController
YARN ResourceManager
ZooKeeper
Impala StateStore

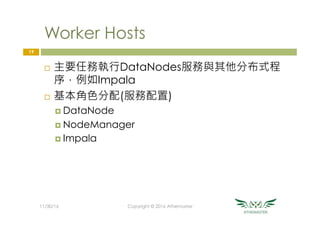

Worker Hosts
¨  主要任務執行DataNodes服務與其他分布式程
序，例如Impala
¨  基本角色分配(服務配置)
¤  DataNode
¤  NodeManager
¤  Impala
19
11/30/16

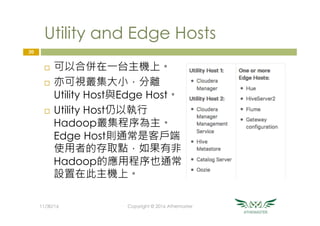

Utility and Edge Hosts
¨  可以合併在一台主機上。
¨  亦可視叢集大小，分離
Utility Host與Edge Host。
¨  Utility Host仍以執行
Hadoop叢集程序為主。
Edge Host則通常是客戶端
使用者的存取點，如果有非
Hadoop的應用程序也通常
設置在此主機上。
20
11/30/16

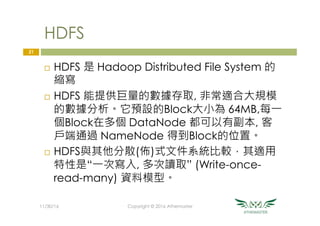

HDFS
¨  HDFS 是 Hadoop Distributed File System 的
縮寫
¨  HDFS 能提供巨量的數據存取, 非常適合大規模
的數據分析。它預設的Block大小為 64MB,每一
個Block在多個 DataNode 都可以有副本, 客
戶端通過 NameNode 得到Block的位置。
¨  HDFS與其他分散(佈)式文件系統比較，其適用
特性是“一次寫入, 多次讀取” (Write-once-
read-many) 資料模型。
21
11/30/16

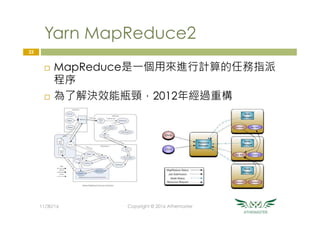

Yarn MapReduce2
¨  MapReduce是一個用來進行計算的任務指派
程序
¨  為了解決效能瓶頸，2012年經過重構
22
11/30/16

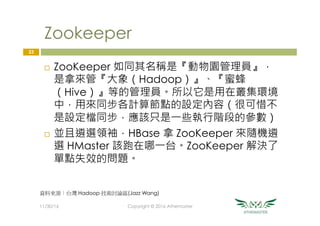

Zookeeper
¨  ZooKeeper 如同其名稱是『動物園管理員』，
是拿來管『大象（Hadoop）』、『蜜蜂
（Hive）』等的管理員。所以它是用在叢集環境
中，用來同步各計算節點的設定內容（很可惜不
是設定檔同步，應該只是一些執行階段的參數）
¨  並且遴選領袖，HBase 拿 ZooKeeper 來隨機遴
選 HMaster 該跑在哪一台。ZooKeeper 解決了
單點失效的問題。
23
11/30/16
資料來源：台灣 Hadoop 技術討論區(Jazz Wang)

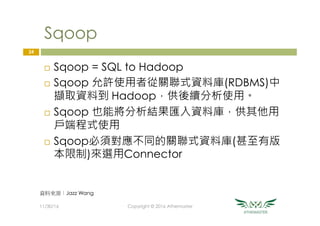

Sqoop
¨  Sqoop = SQL to Hadoop
¨  Sqoop 允許使用者從關聯式資料庫(RDBMS)中
擷取資料到 Hadoop，供後續分析使用。
¨  Sqoop 也能將分析結果匯入資料庫，供其他用
戶端程式使用
¨  Sqoop必須對應不同的關聯式資料庫(甚至有版
本限制)來選用Connector
24
11/30/16
資料來源：Jazz Wang

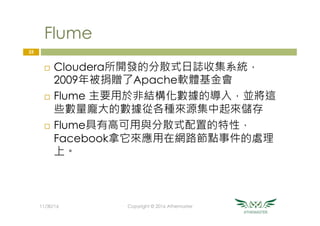

Flume
¨  Cloudera所開發的分散式日誌收集系統，
2009年被捐贈了Apache軟體基金會
¨  Flume 主要用於非結構化數據的導入，並將這
些數量龐大的數據從各種來源集中起來儲存
¨  Flume具有高可用與分散式配置的特性，
Facebook拿它來應用在網路節點事件的處理
上。
25
11/30/16

Hive
¨  Jeff Hammerbacher 團隊在臉書(Facebook)打造的資
訊平台中，最大構成要素之一
¨  Hive 是建構於 Hadoop 之上的資料倉儲框架(a
framework for data warehousing)。
¨  Hive 是寫給具備強大 SQL 技能(卻缺乏 Java 程式設計技
能)的分析師們,用來查詢臉書存於 HDFS 的海量資料。
¨  SQL 擁有廣為業界熟知的龐大優勢。是商業智慧
(business intelligence)的通用語法(lingua franca,就像
ODBC 是通用橋接器一樣),因此 Hive 能與這些商品做緊
密的整合。
26
11/30/16

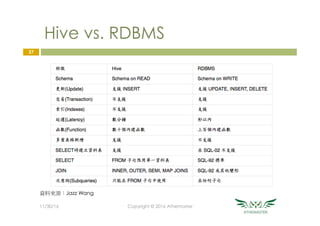

Hive vs. RDBMS
27
11/30/16

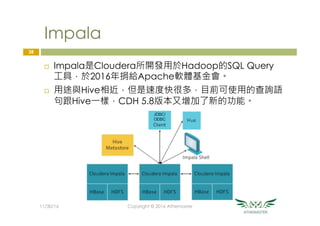

Impala
¨  Impala是Cloudera所開發用於Hadoop的SQL Query
工具，於2016年捐給Apache軟體基金會。
¨  用途與Hive相近，但是速度快很多，目前可使用的查詢語
句跟Hive一樣，CDH 5.8版本又增加了新的功能。
28
11/30/16

Hbase
¨  HDFS (Hadoop Distributed File System) 內的
資料雖然是分散儲存，卻是以檔案的型式存放，
並不支援隨機存取 (Random Reads and
Writes) 的功能。
¨  為了更方便存取在 Hadoop 環境下的資料，
HBase 應運而生，提供一個類似資料庫的儲存
環境，因為與關聯式資料庫架構上有極大的不
同，這類型的資料庫通常稱之為 NoSQL 資料庫。
¨  HBase 的資料是以 Key-Value 的方式存放。
29
11/30/16
資料來源：http://www.haredb.com/HareDB/src_tw/About.aspx?l=4

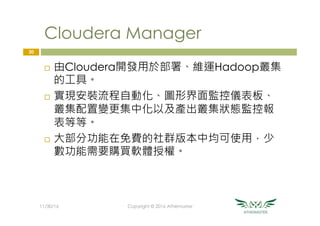

Cloudera Manager
¨  由Cloudera開發用於部署、維運Hadoop叢集
的工具。
¨  實現安裝流程自動化、圖形界面監控儀表板、
叢集配置變更集中化以及產出叢集狀態監控報
表等等。
¨  大部分功能在免費的社群版本中均可使用，少
數功能需要購買軟體授權。
30
11/30/16

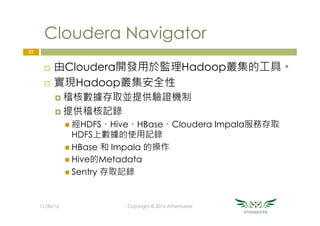

Cloudera Navigator
¨  由Cloudera開發用於監理Hadoop叢集的工具。
¨  實現Hadoop叢集安全性
¤  稽核數據存取並提供驗證機制
¤  提供稽核記錄
n  經HDFS、Hive、HBase、Cloudera Impala服務存取
HDFS上數據的使用記錄
n  HBase 和 Impala 的操作
n  Hive的Metadata
n  Sentry 存取記錄
31
11/30/16

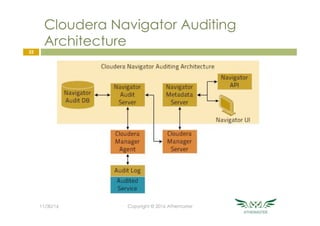

Cloudera Navigator Auditing
Architecture
32
11/30/16

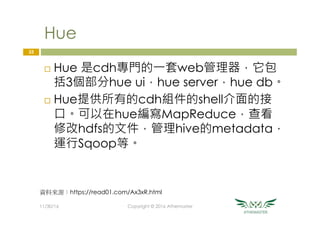

Hue
¨  Hue 是cdh專門的一套web管理器，它包
括3個部分hue ui，hue server，hue db。
¨  Hue提供所有的cdh組件的shell介面的接
口。可以在hue編寫MapReduce，查看
修改hdfs的文件，管理hive的metadata，
運行Sqoop等。
33
11/30/16
資料來源：https://read01.com/Ax3xR.html

Hue Architecture
34
11/30/16

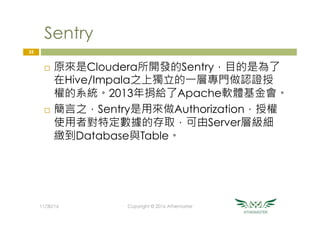

Sentry
¨  原來是Cloudera所開發的Sentry，目的是為了
在Hive/Impala之上獨立的一層專門做認證授
權的系統。2013年捐給了Apache軟體基金會。
¨  簡言之，Sentry是用來做Authorization，授權
使用者對特定數據的存取，可由Server層級細
緻到Database與Table。
35
11/30/16

Apache Spark
¨  Spark是一個叢集運算框架
¨  Spark的出現是為了改善MapReduce的效能
問題
¨  Spark的效能是以記憶體使用為基礎
37

Apache Kudu
38
¨  Cloudera主導的2016年新儲存架構
¨  提升Data scan與Random access的效能
¨  支援數據的原地更新，省略數據處理步驟
