Пуля П.А. - Функціональні можливості тестових плат на базі ПЛІС ALTERA та XILINX
- 1. НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ «ЛЬВІВСЬКАПОЛІТЕХНІКА» СТУДЕНТСЬКЕ НАУКОВО-ТЕХНІЧНЕ ТОВАРИСТВО ЗАХИСТУ ІНФОРМАЦІЇ Функціональні можливості тестових плат на базі ПЛІС ALTERA та XILINX Пуля П. А. pulya.pa@gmail.com, snt-security.org.ua

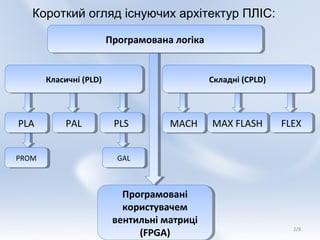

- 2. Короткий огляд існуючихархітектур ПЛІС: Програмована логіка Програмована логіка Класичні (PLD) Класичні (PLD) Складні (СPLD) Складні (СPLD) PLA PLA PAL PAL PLS PLS MACH MACH MAX FLASH MAX FLASH FLEX FLEX PROM PROM GAL GAL Програмовані Програмовані користувачем користувачем вентильні матриці вентильні матриці (FPGA) (FPGA) 2/8

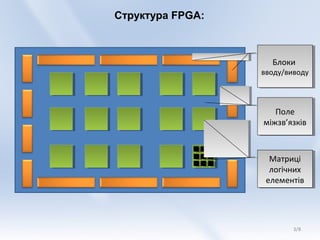

- 3. Структура FPGA: Блоки Блоки вводу/виводу вводу/виводу Поле Поле міжзв’язків міжзв’язків Матриці Матриці логічних логічних елементів елементів 3/8

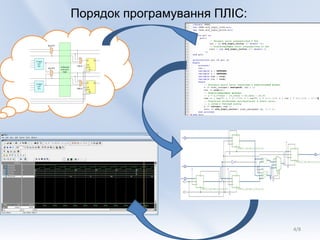

- 4.

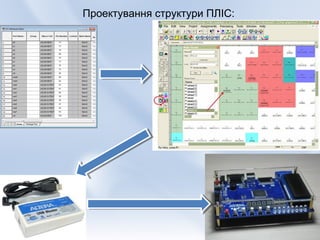

- 5.

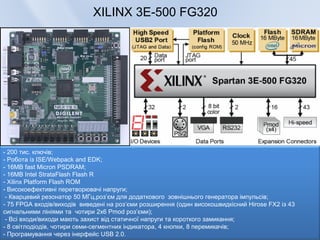

- 6. XILINX 3E-500 FG320 -200 тис. ключів; - Робота із ISE/Webpack and EDK; - 16MB fast Micron PSDRAM; - 16MB Intel StrataFlash Flash R - Xilinx Platform Flash ROM - Високоефективні перетворювачі напруги; - Кварцевий резонатор 50 МГц,роз’єм для додаткового зовнішнього генератора імпульсів; - 75 FPGA входів/виходів виведені на роз’єми розширення (один високошвидкісний Hirose FX2 із 43 сигнальними лініями та чотири 2x6 Pmod роз’єми); - Всі входи/виходи мають захист від статичної напруги та короткого замикання; - 8 світлодіодів, чотири семи-сегментних індикатора, 4 кнопки, 8 перемикачів; 6/13 - Програмування через інерфейс USB 2.0.
- 7. Різновиди ПЛІС ALTERA: Різновиди ПЛІС ALTERA: FPGA FPGA СPLD СPLD Cyclone Cyclone Stratix Stratix Arria Arria MAX MAX Cyclone V Cyclone V Stratix V Stratix V Arria V Arria V MAX V MAX V Cyclone IV Cyclone IV Stratix IV Stratix IV Arria II Arria II MAX II MAX II Cyclone III Cyclone III Stratix III Stratix III Arria Arria MAX MAX Cyclone II Cyclone II Stratix II Stratix II

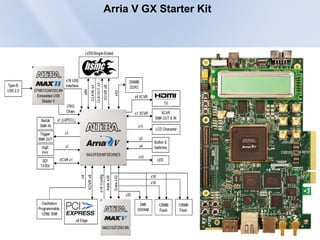

- 8. Arria V GXStarter Kit 8

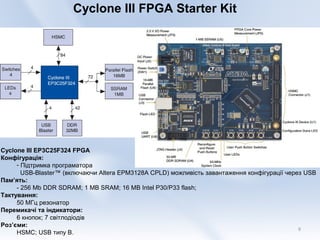

- 9. Cyclone III FPGAStarter Kit Cyclone III EP3C25F324 FPGA Конфігурація: - Підтримка програматора USB-Blaster™ (включаючи Altera EPM3128A CPLD) можливість завантаження конфігурації через USB Пам’ять: - 256 Mb DDR SDRAM; 1 MB SRAM; 16 MB Intel P30/P33 flash; Тактування: 50 МГц резонатор Перемикачі та індикатори: 6 кнопок; 7 світлодіодів Роз’єми: 9 HSMC; USB типу B.

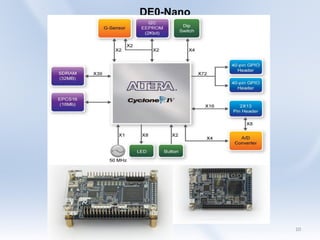

- 10. DE0-Nano 10

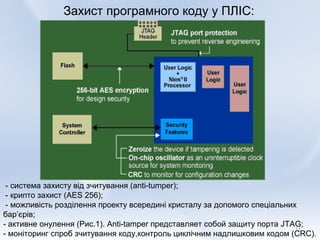

- 11. Захист програмного кодуу ПЛІС: - система захисту від зчитування (anti-tumper); - крипто захист (AES 256); - можливість розділення проекту всередині кристалу за допомого спеціальних бар’єрів; - активне онулення (Рис.1). Anti-tamper представляет собой защиту порта JTAG; 11 - моніторинг спроб зчитування коду,контроль циклічним надлишковим кодом (CRC).
- 12.
