AKIBA.AWS 第5回 基礎編 基礎編 - AWSのネットワークサービスの基本 -にて発表の資料です。 よくあるVPCの構成図を、従来からあるネットワーク構成図に表現するとどのように描けるか考えることで、AWSのネットワークについての理解を深めることができればと思います。

1. AWS ネットワークサービスの基本
VPCをネットワーク図で理解してみる
Shuji Kikuchi
#akibaaws

2. 2⾃⼰紹介
菊池 修治
- クラスメソッド AWS事業部
- Senior Solutions Architect
- AWS認定 7冠
- SIer → 製造業 → クラスメソッド
- 好きなネットワークベンダ
- Cisco
#akibaaws

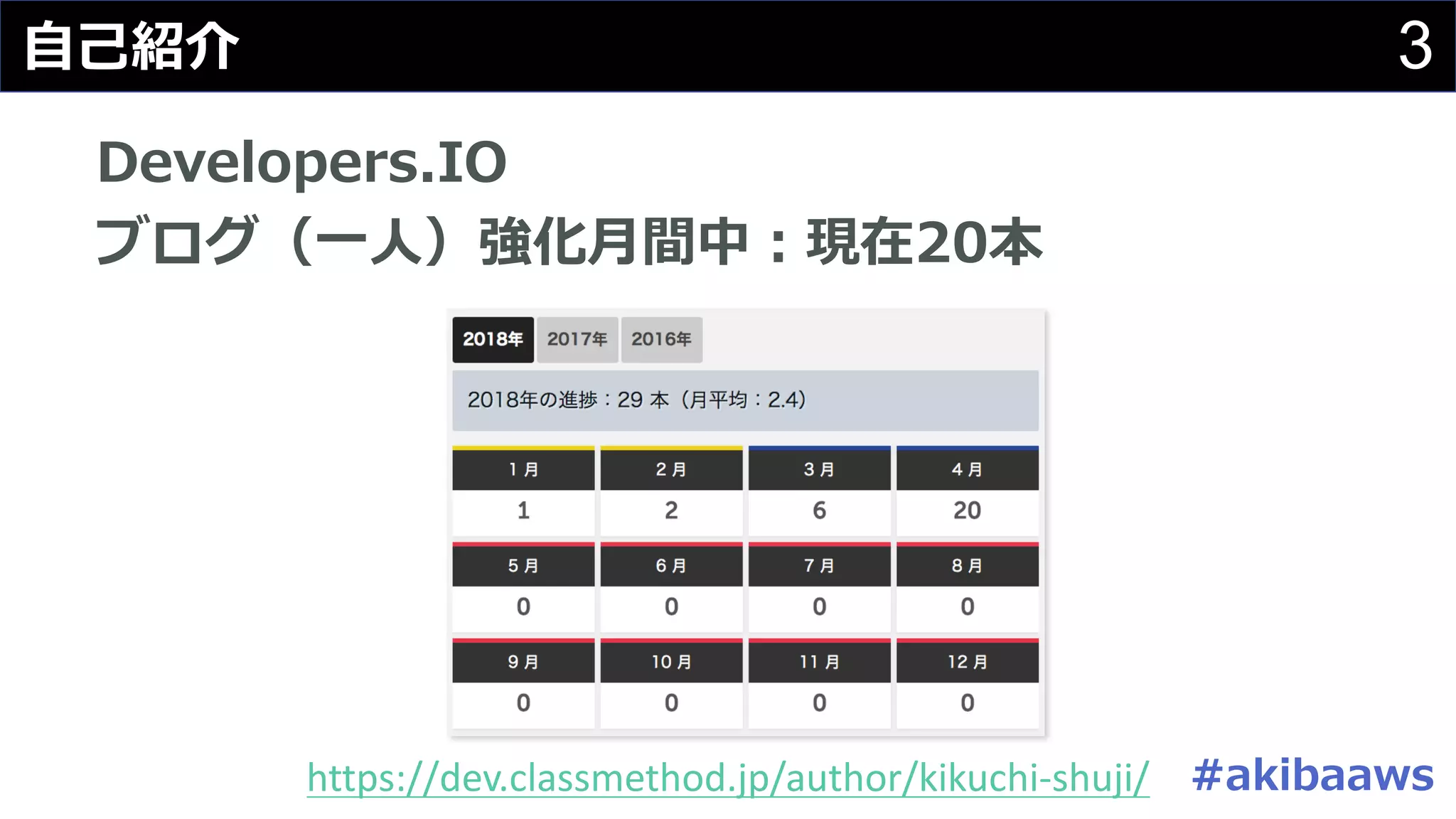

3. 3⾃⼰紹介
Developers.IO
ブログ（⼀⼈）強化⽉間中：現在20本
https://dev.classmethod.jp/author/kikuchi-shuji/ #akibaaws

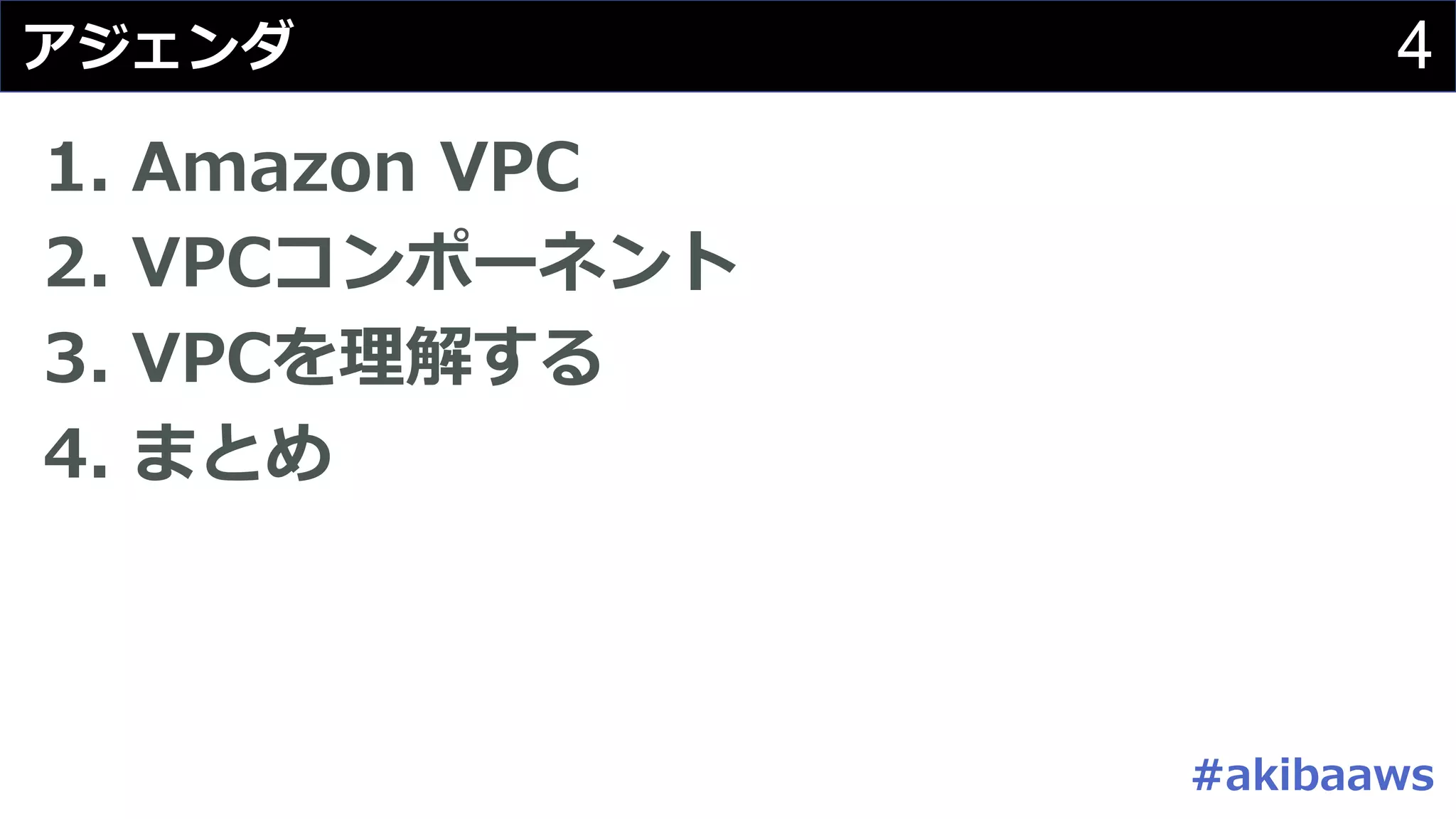

4. 4アジェンダ
1. Amazon VPC
2. VPCコンポーネント
3. VPCを理解する
4. まとめ
#akibaaws

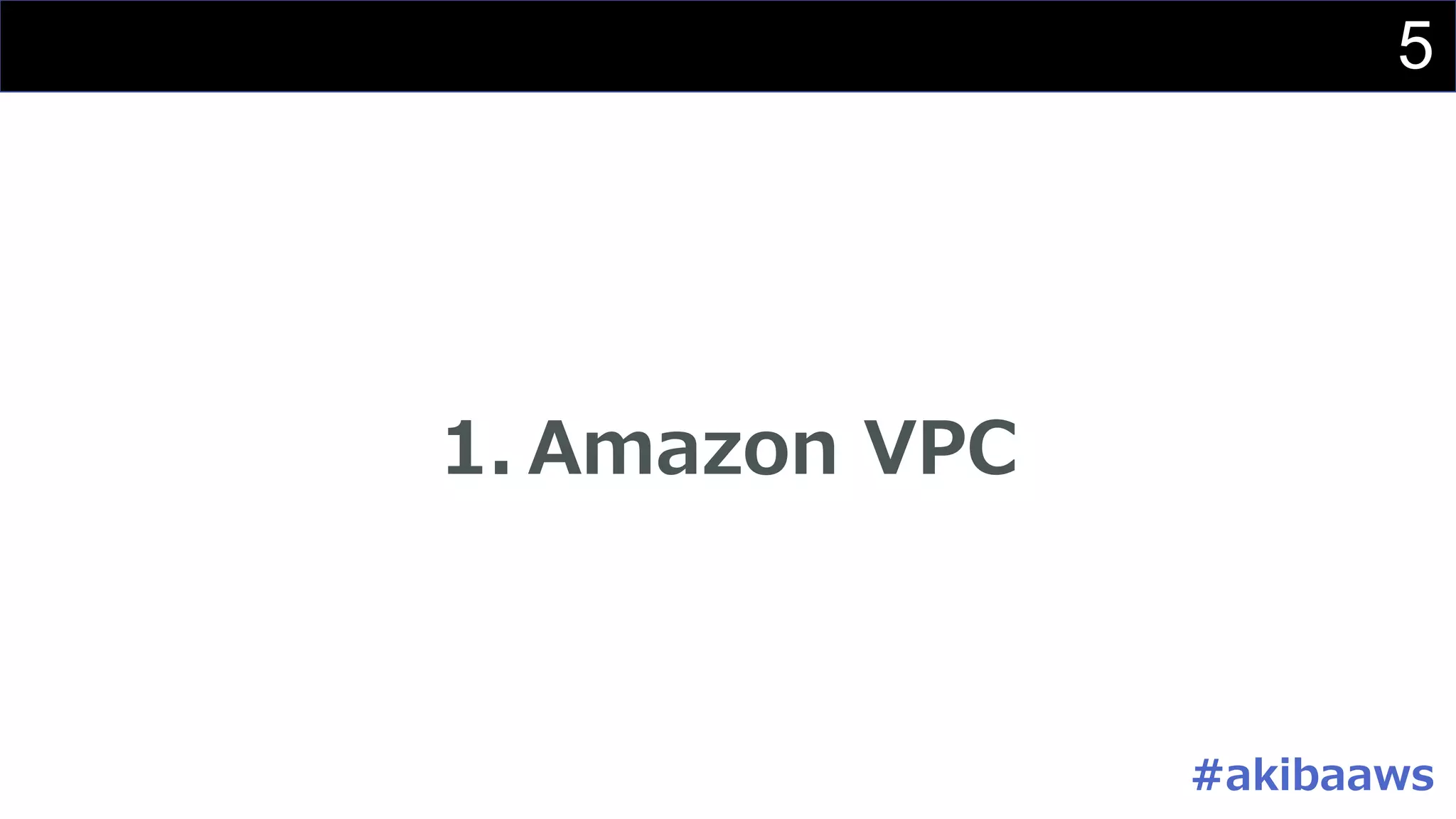

5. 5
1. Amazon VPC
#akibaaws

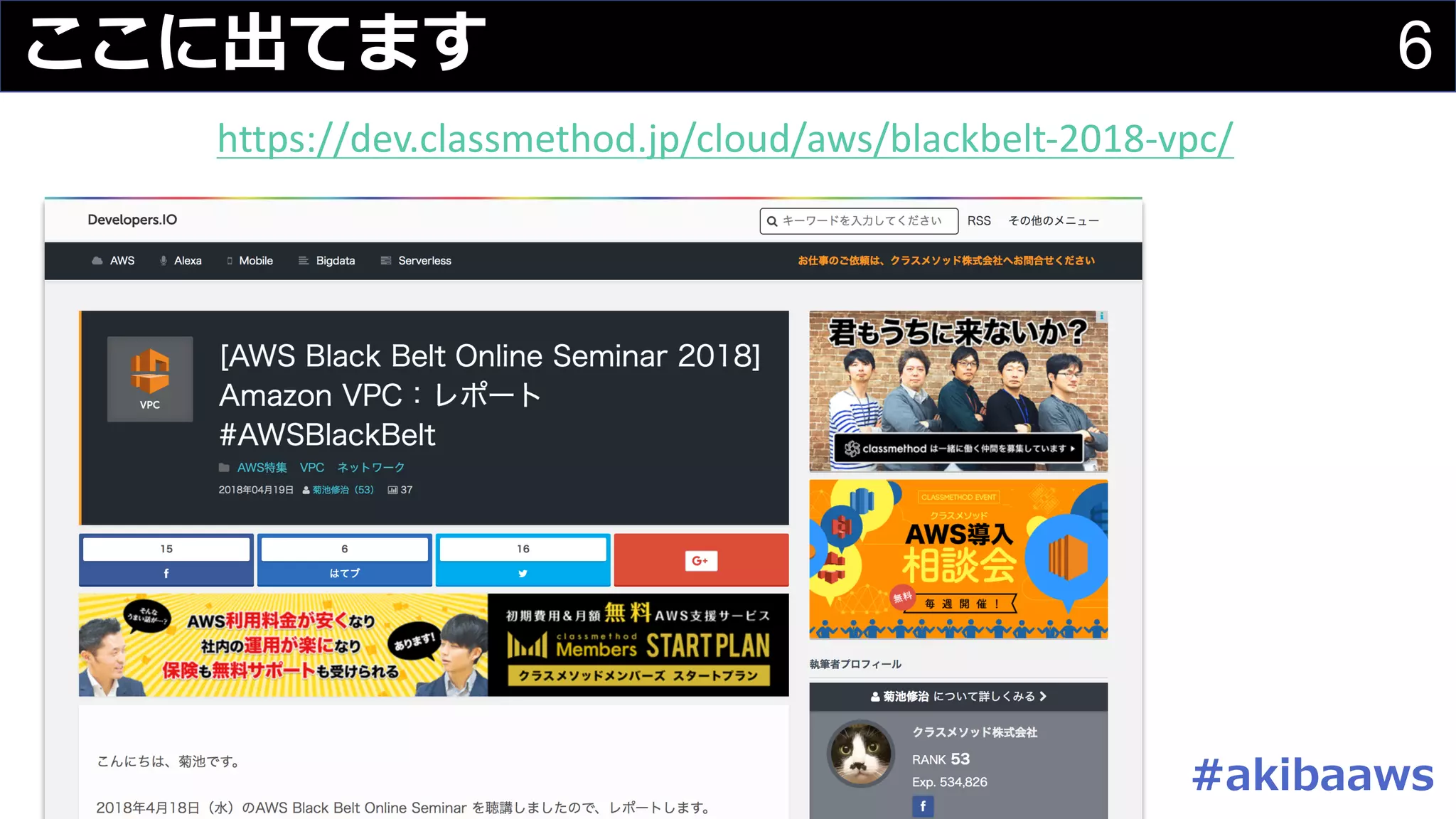

6. 6ここに出てます
https://dev.classmethod.jp/cloud/aws/blackbelt-2018-vpc/
#akibaaws

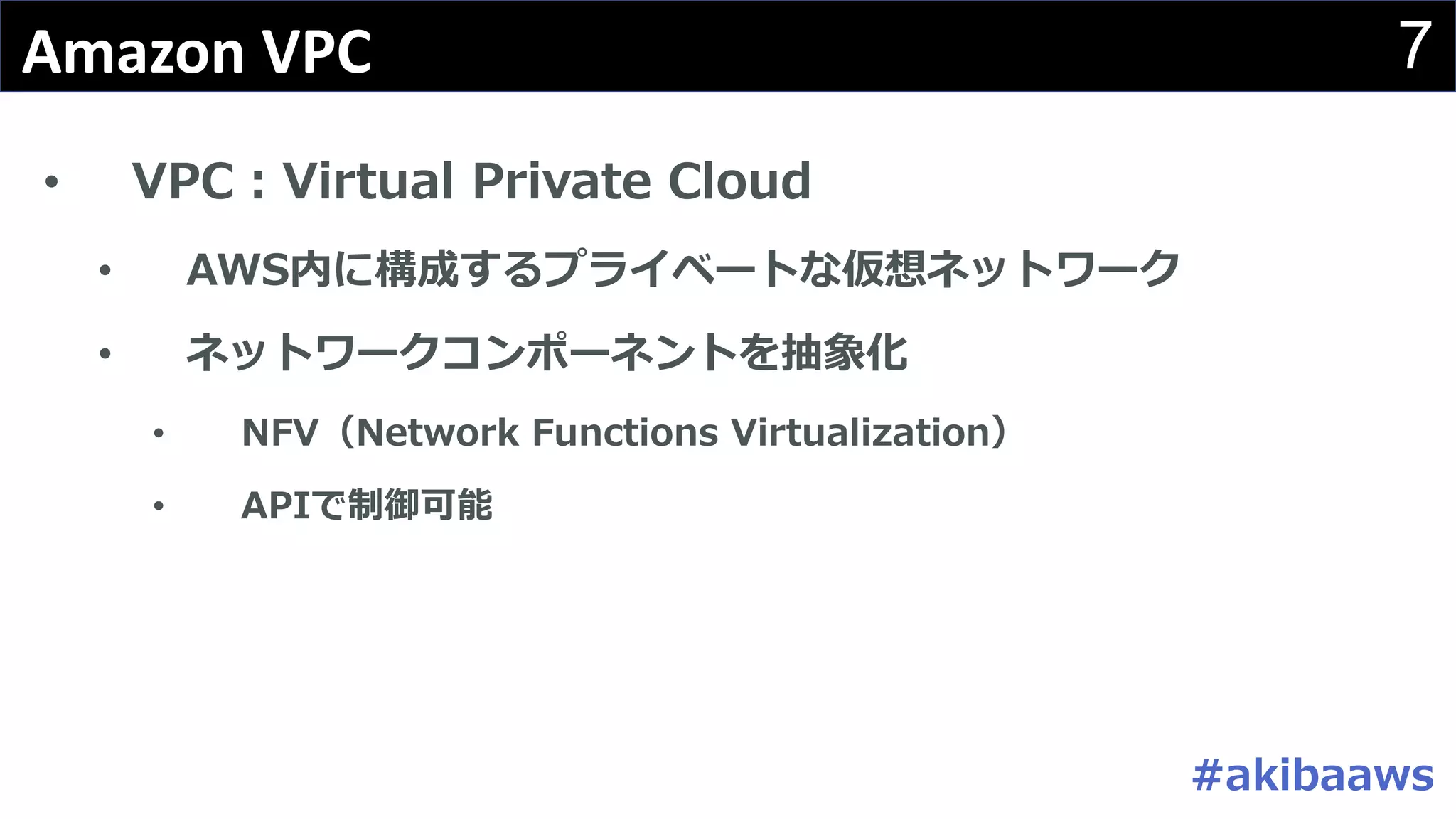

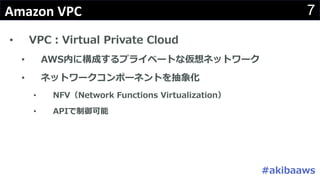

7. 7Amazon VPC
• VPC：Virtual Private Cloud
• AWS内に構成するプライベートな仮想ネットワーク
• ネットワークコンポーネントを抽象化
• NFV（Network Functions Virtualization）
• APIで制御可能
#akibaaws

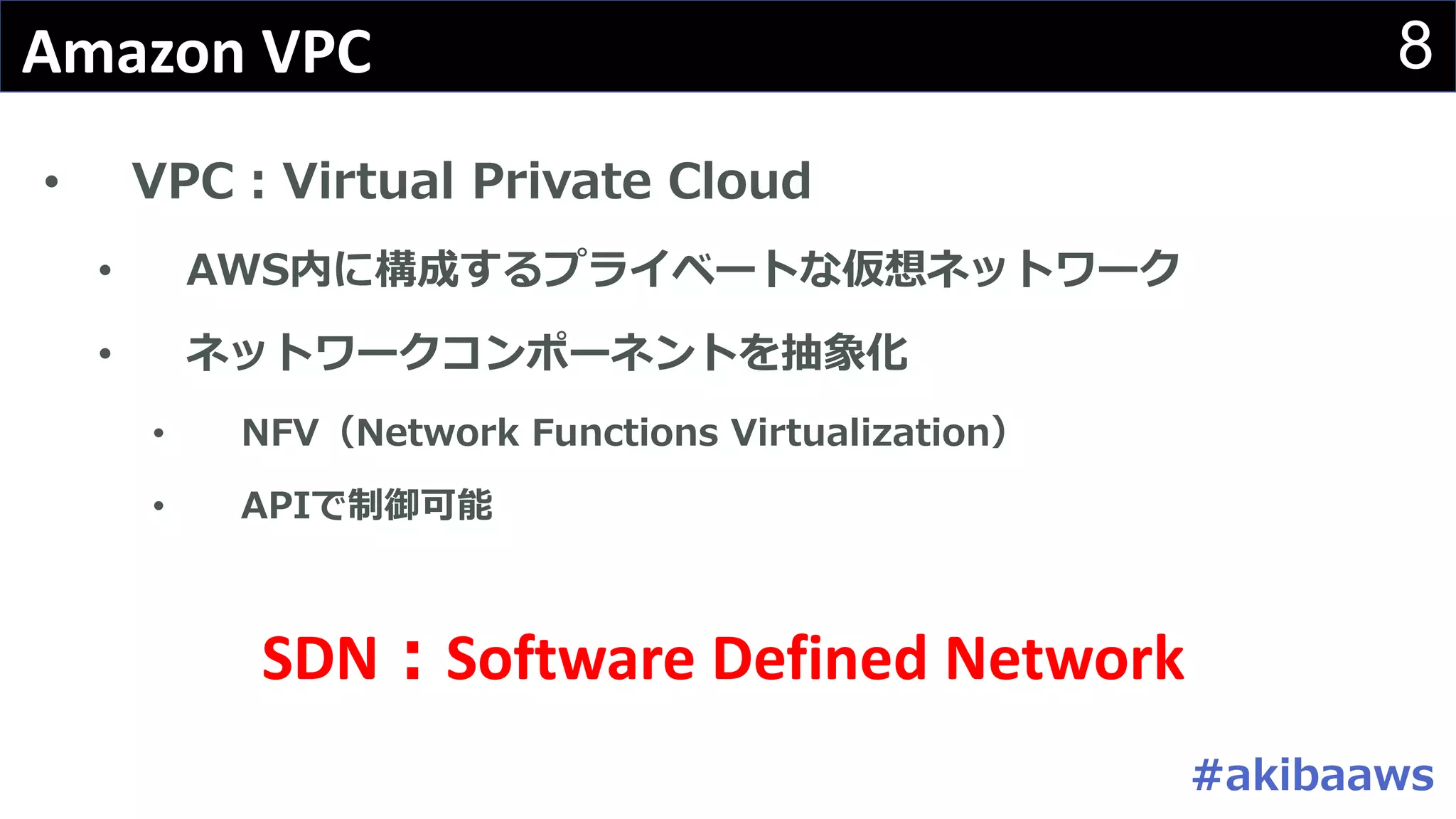

8. 8Amazon VPC
• VPC：Virtual Private Cloud
• AWS内に構成するプライベートな仮想ネットワーク
• ネットワークコンポーネントを抽象化
• NFV（Network Functions Virtualization）
• APIで制御可能
SDN：Software Defined Network
#akibaaws

9. 9
2. VPCコンポーネント
#akibaaws

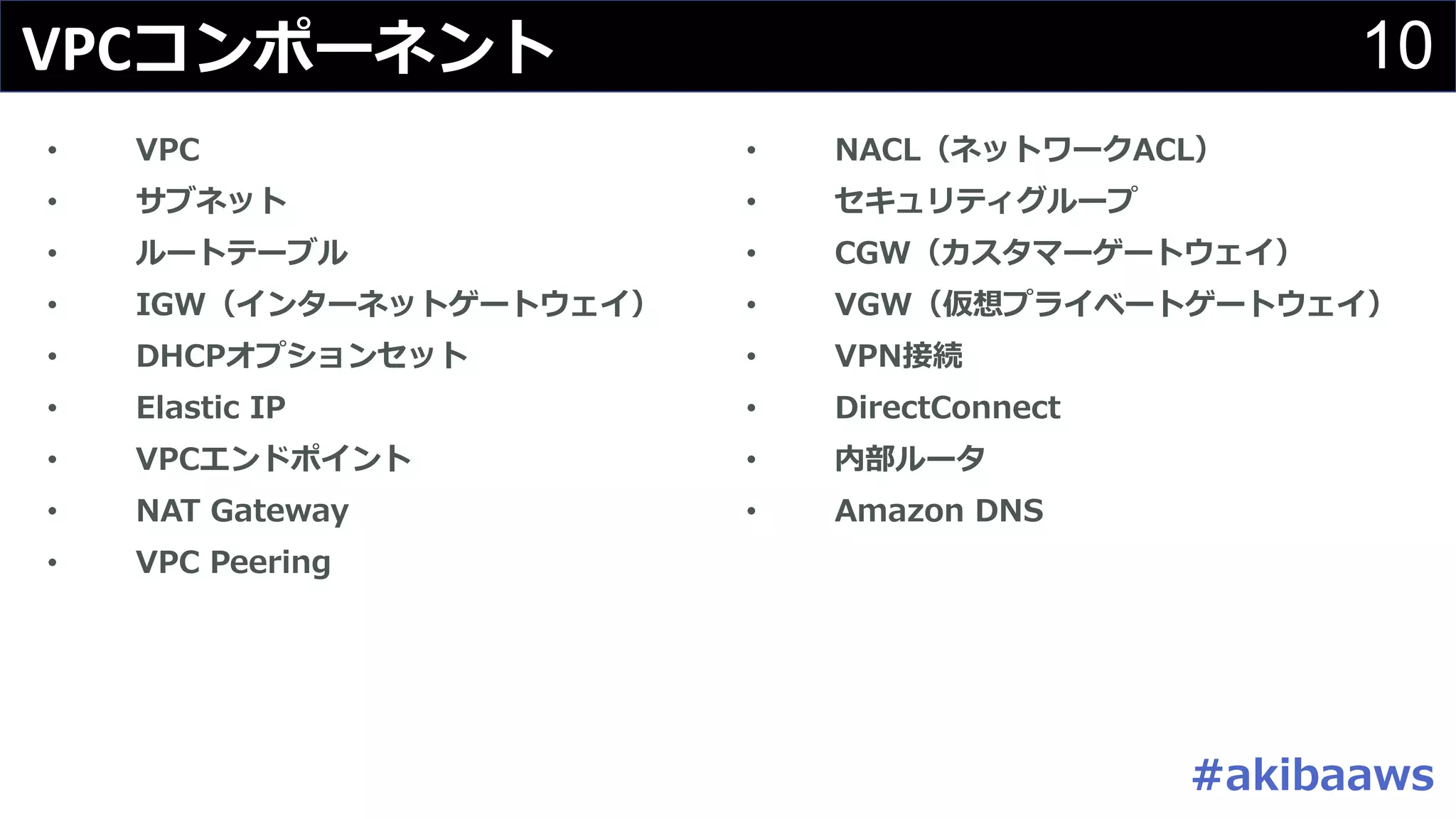

10. 10VPCコンポーネント
• NACL（ネットワークACL）
• セキュリティグループ
• CGW（カスタマーゲートウェイ）
• VGW（仮想プライベートゲートウェイ）
• VPN接続
• DirectConnect
• 内部ルータ
• Amazon DNS
• VPC
• サブネット
• ルートテーブル
• IGW（インターネットゲートウェイ）
• DHCPオプションセット
• Elastic IP
• VPCエンドポイント
• NAT Gateway
• VPC Peering
#akibaaws

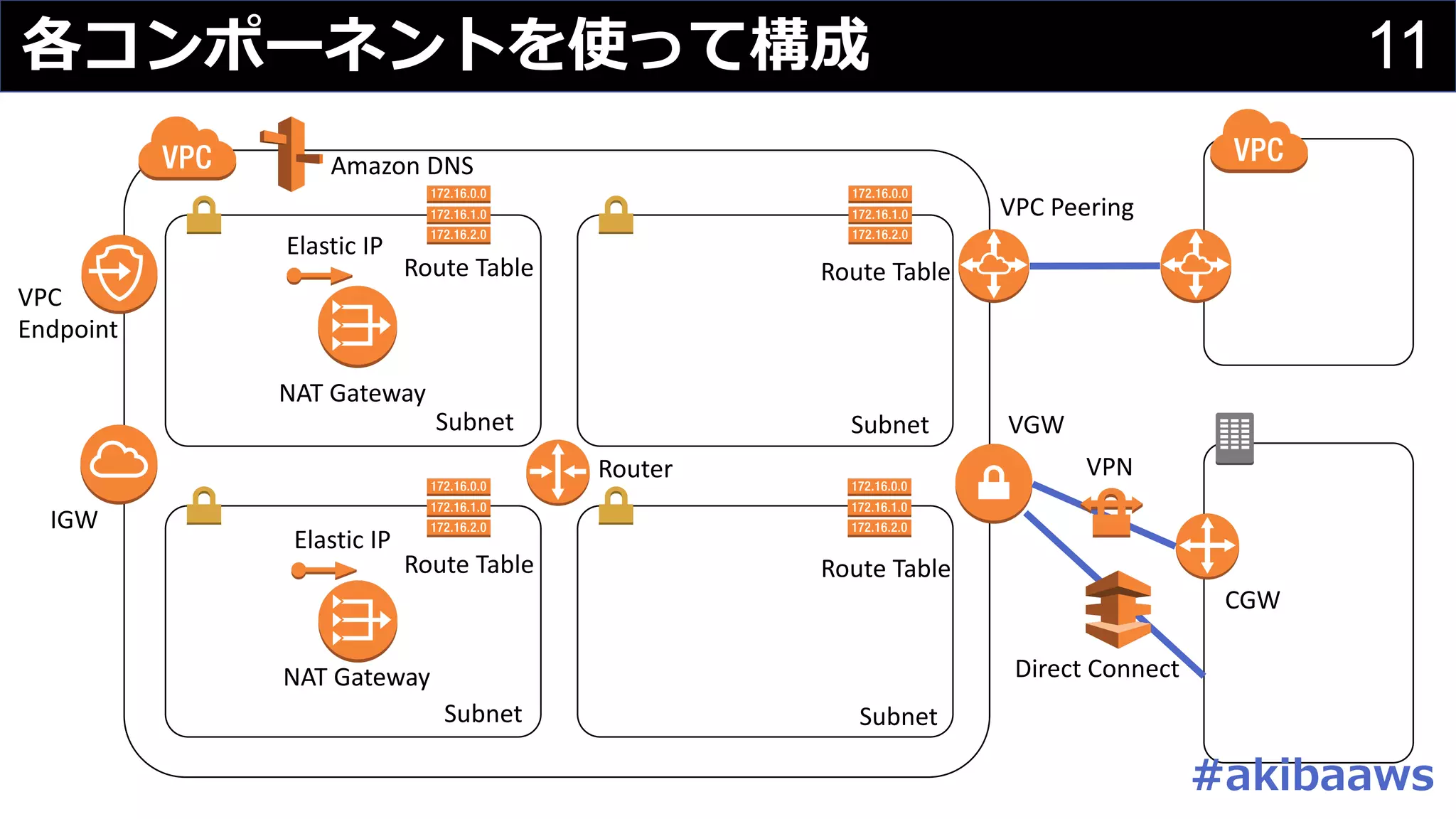

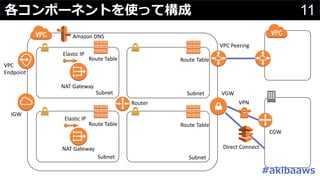

11. 11各コンポーネントを使って構成
Subnet
Subnet
Subnet
Subnet
IGW
NAT Gateway
NAT Gateway
VPC
Endpoint
VPC Peering
VGW
Amazon DNS
Direct Connect
VPN
CGW
Route Table
Route Table
Route Table
Route Table
Elastic IP
Elastic IP
Router
#akibaaws

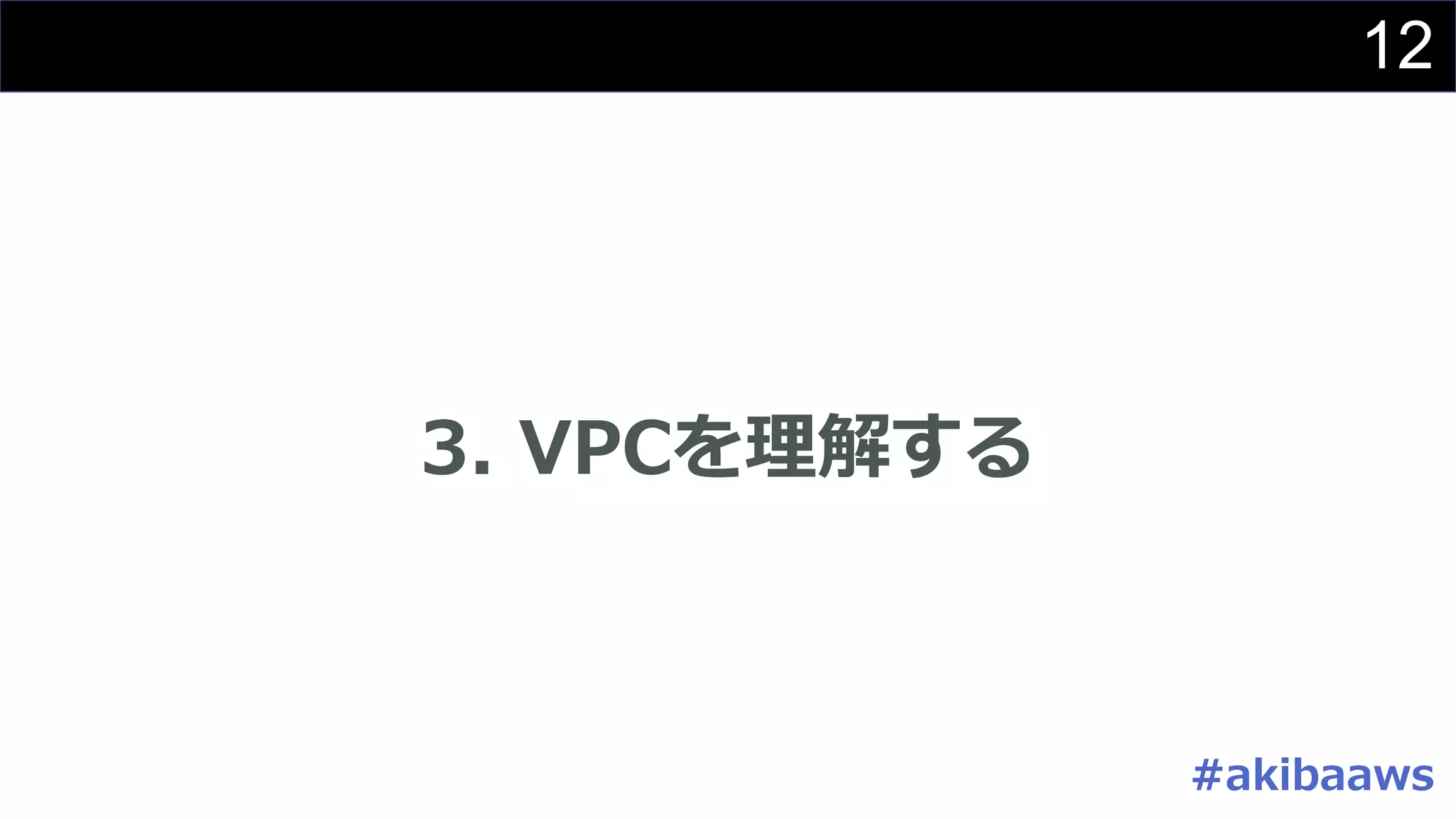

12. 12
3. VPCを理解する
#akibaaws

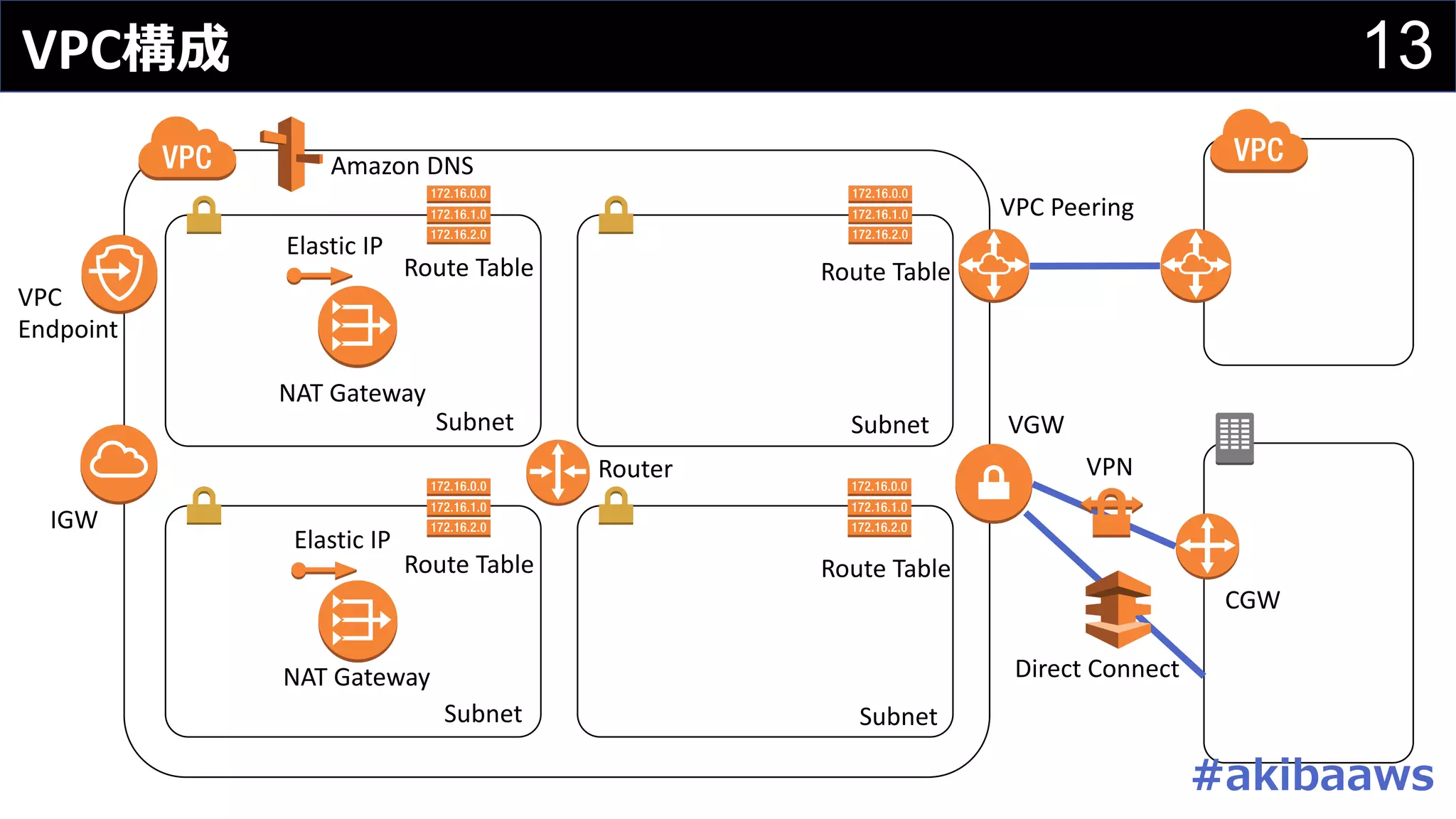

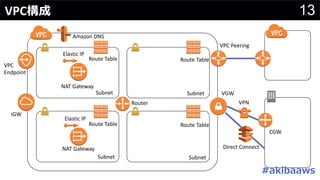

13. 13VPC構成
Subnet
Subnet
Subnet
Subnet
IGW
NAT Gateway
NAT Gateway
VPC
Endpoint
VPC Peering
VGW
Amazon DNS
Direct Connect
VPN
CGW
Route Table
Route Table
Route Table
Route Table
Elastic IP
Elastic IP
Router
#akibaaws

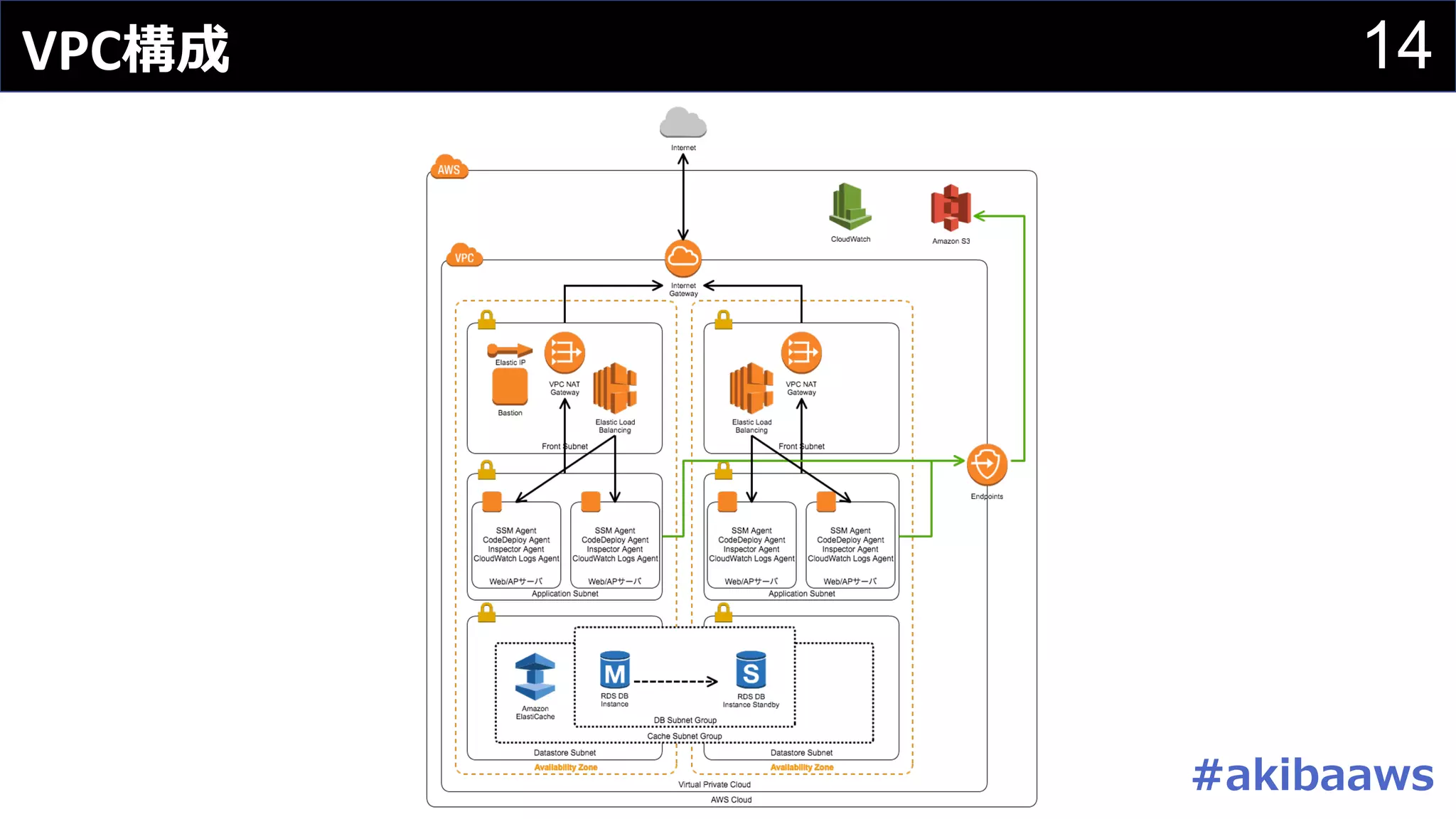

14. 14VPC構成
#akibaaws

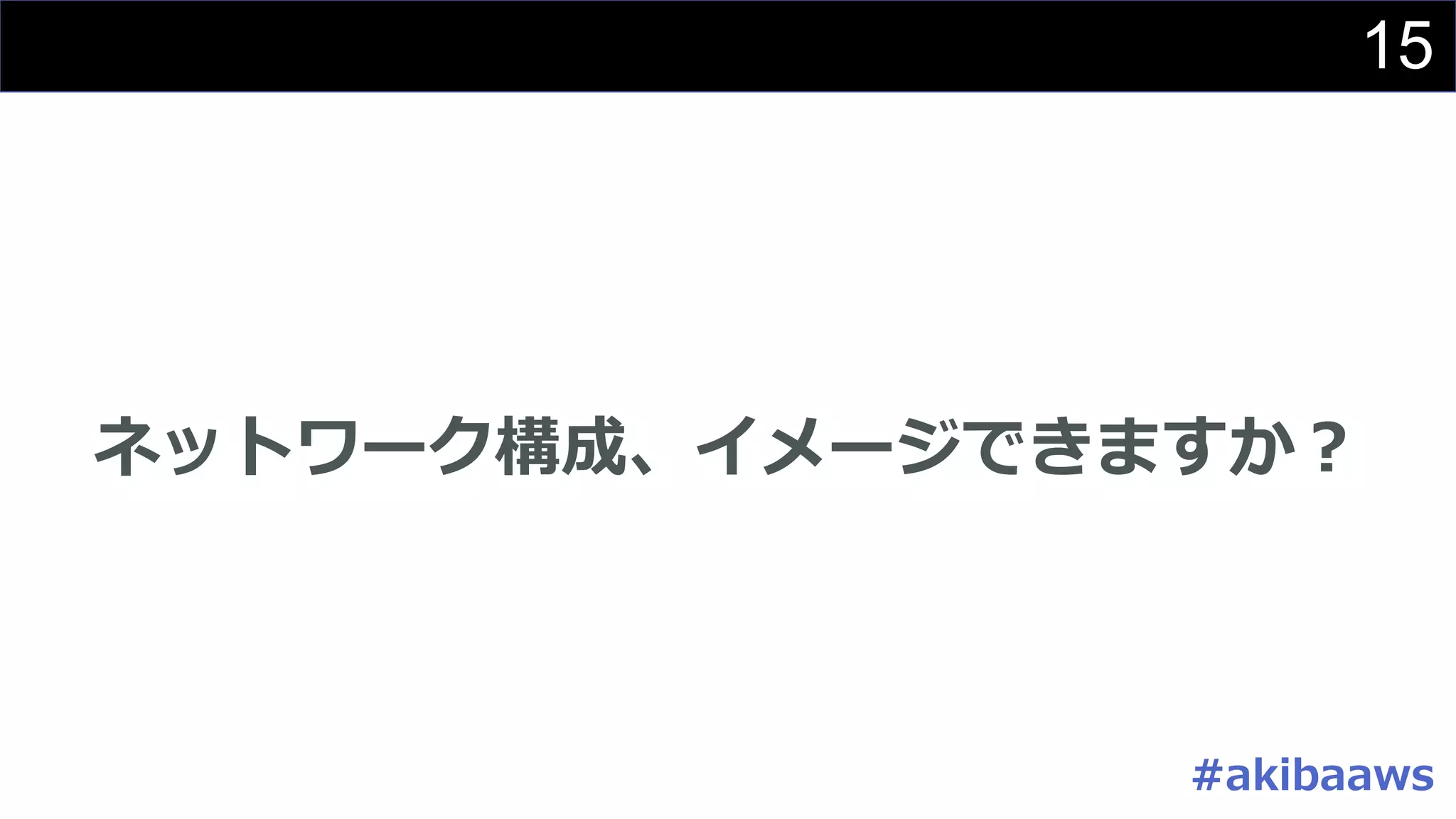

15. 15
ネットワーク構成、イメージできますか？
#akibaaws

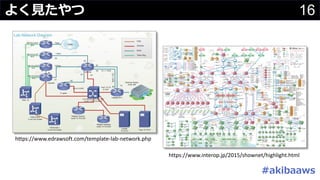

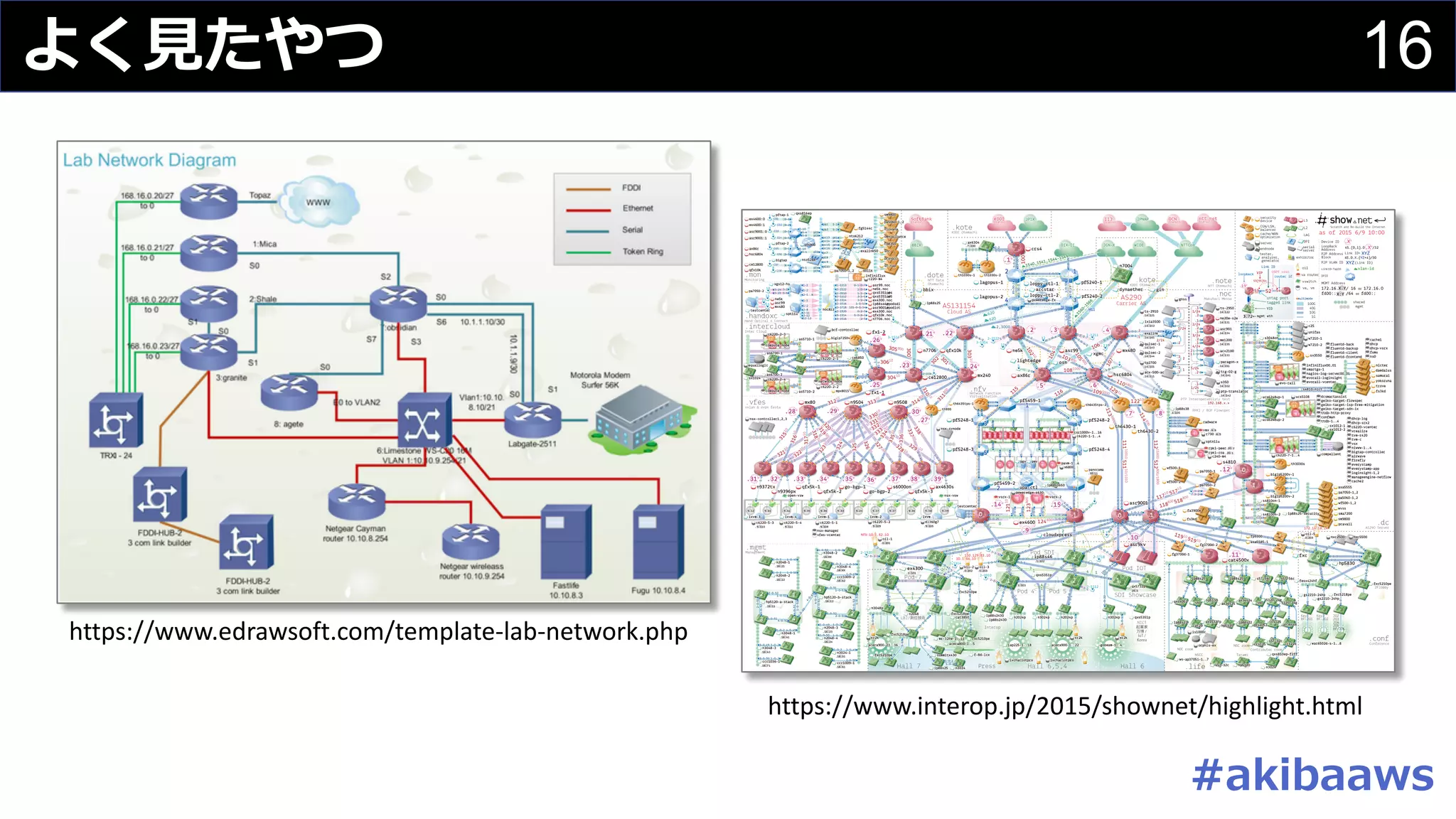

16. 16よく⾒たやつ
https://www.interop.jp/2015/shownet/highlight.html
https://www.edrawsoft.com/template-lab-network.php
#akibaaws

17. 17
VPCの構成を理解したい
従来のネットワーク図っぽく解釈してみる
#akibaaws

18. 18
注意
以降、分かりやすさを重視して
独⾃の解釈で記述しています。
そのため⼀部、厳密さに⽋ける
部分もあることをご了承ください。
#akibaaws

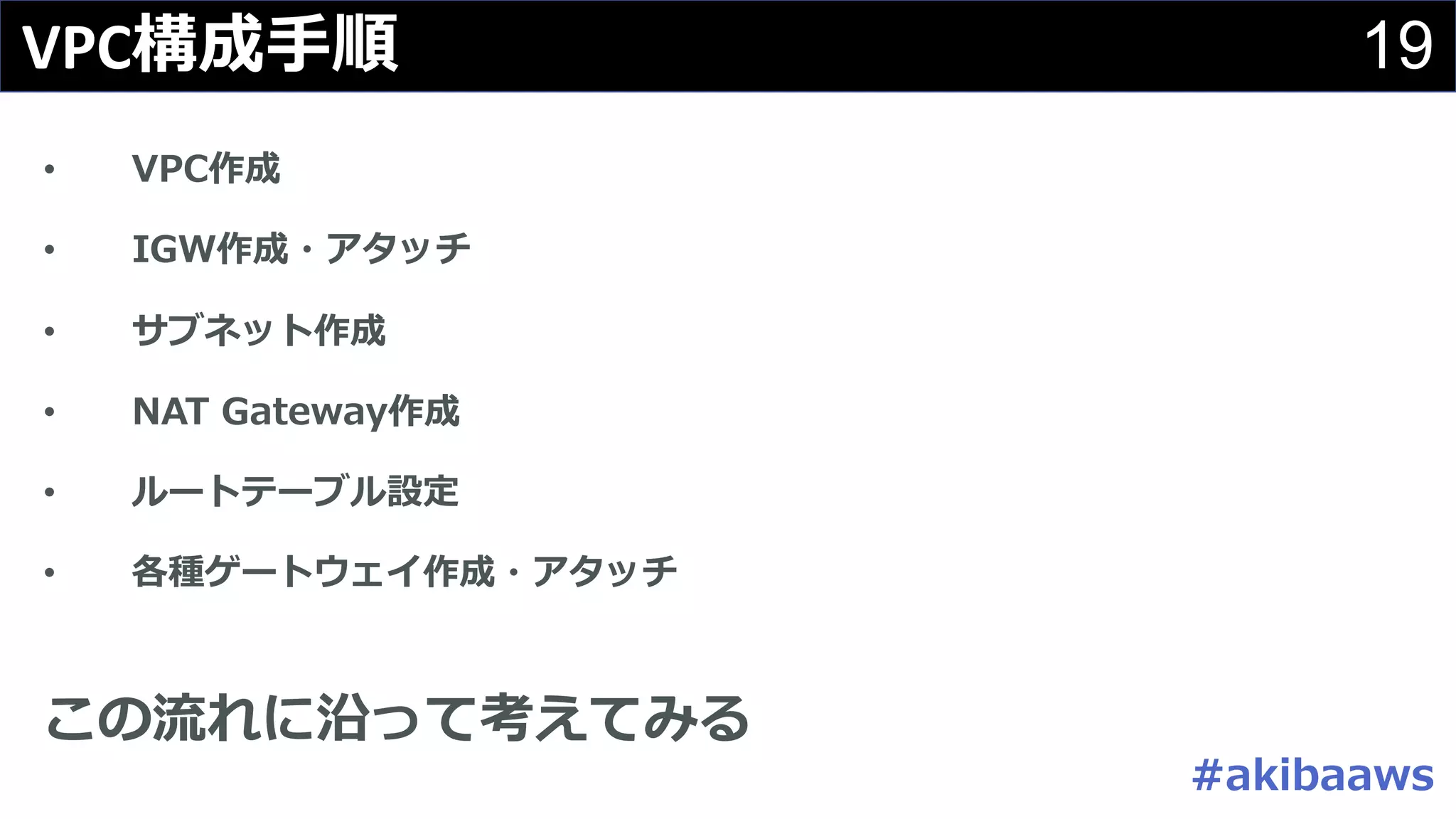

19. 19VPC構成⼿順
• VPC作成
• IGW作成・アタッチ
• サブネット作成
• NAT Gateway作成
• ルートテーブル設定
• 各種ゲートウェイ作成・アタッチ
この流れに沿って考えてみる
#akibaaws

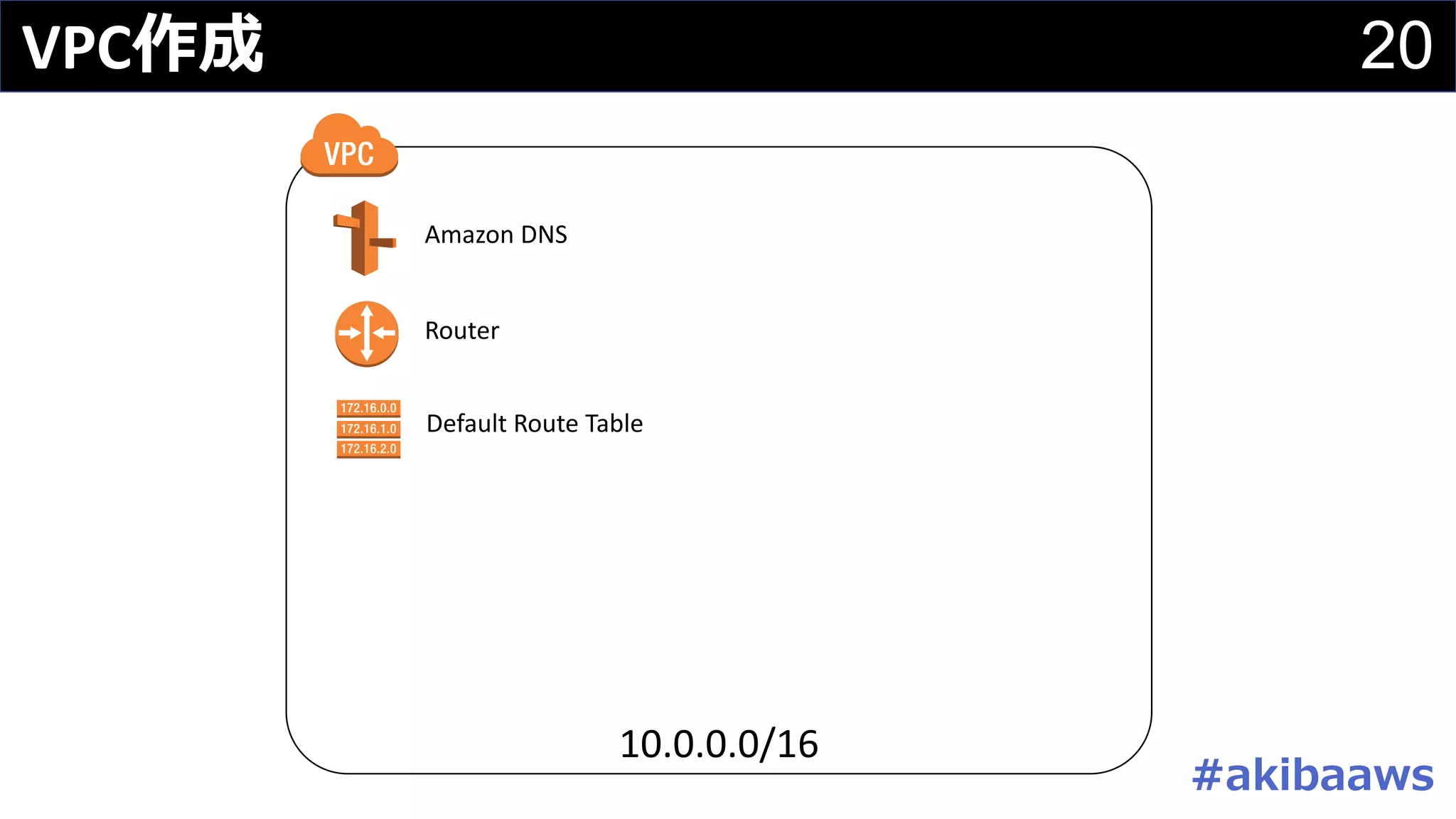

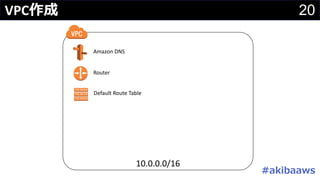

20. 20VPC作成
Amazon DNS
Default Route Table
Router
10.0.0.0/16
#akibaaws

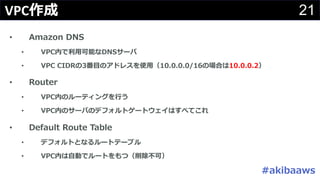

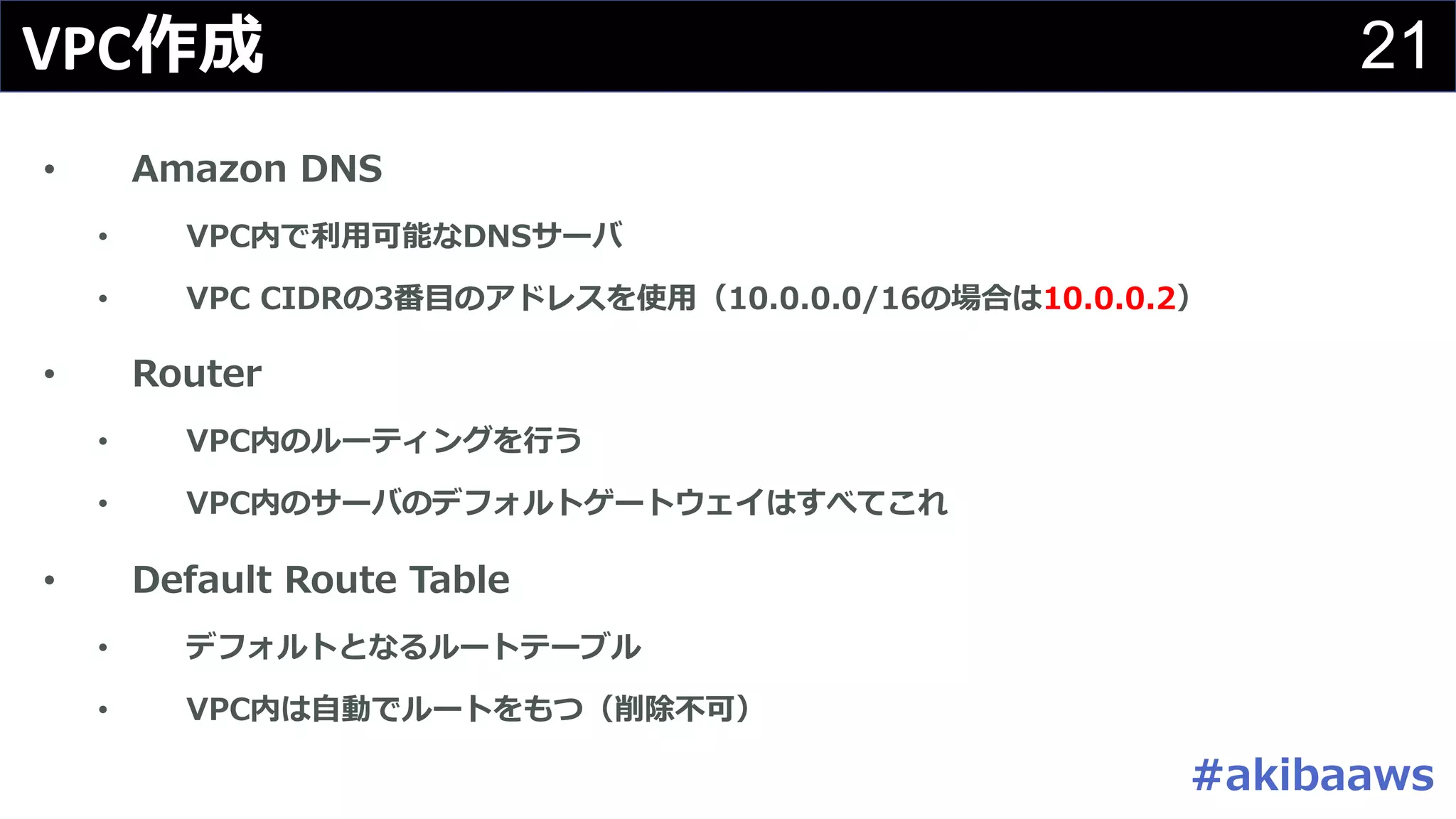

21. 21VPC作成
• Amazon DNS
• VPC内で利⽤可能なDNSサーバ
• VPC CIDRの3番⽬のアドレスを使⽤（10.0.0.0/16の場合は10.0.0.2）
• Router
• VPC内のルーティングを⾏う
• VPC内のサーバのデフォルトゲートウェイはすべてこれ
• Default Route Table
• デフォルトとなるルートテーブル
• VPC内は⾃動でルートをもつ（削除不可）
#akibaaws

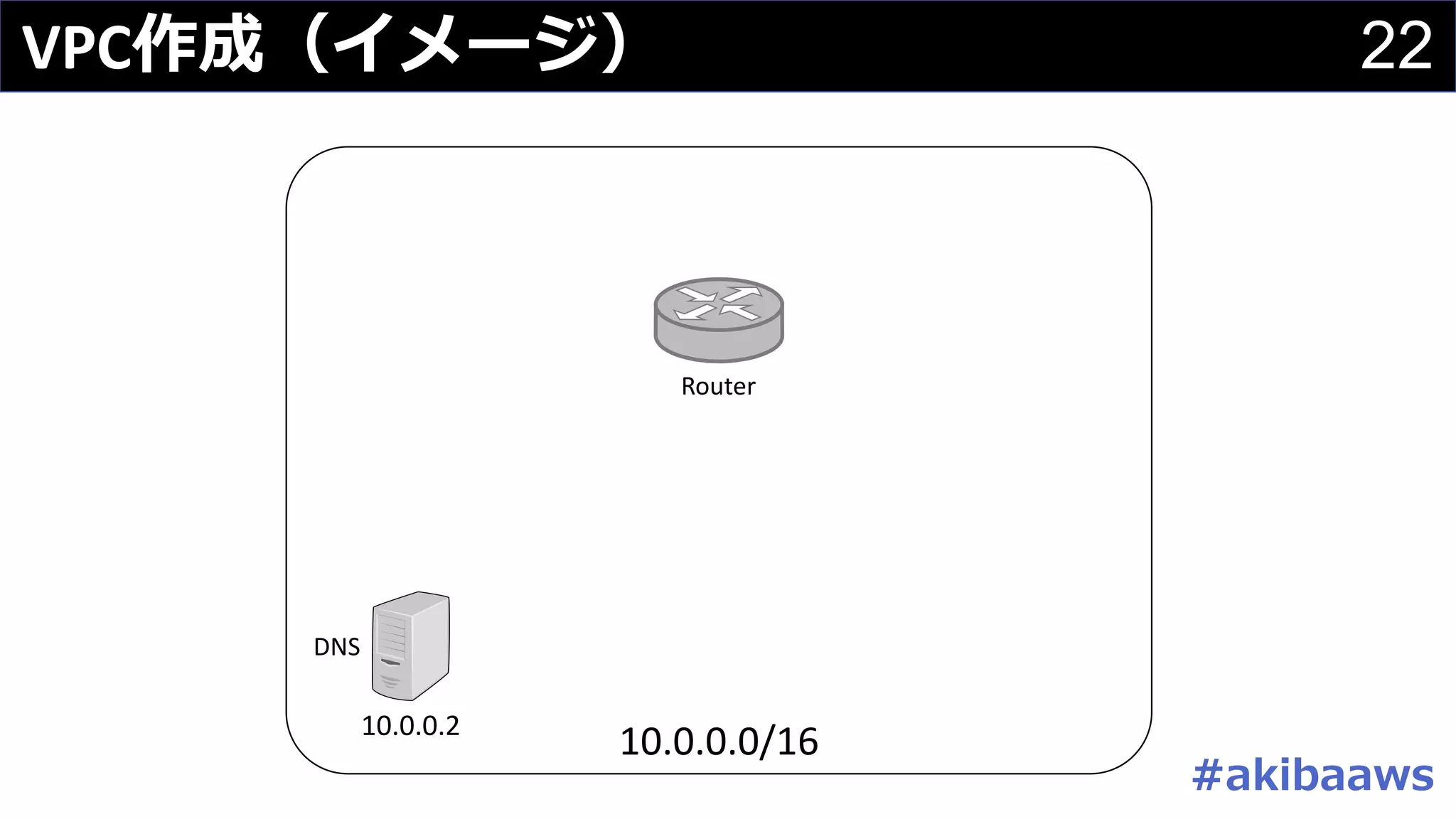

22. 22VPC作成（イメージ）
10.0.0.0/16
DNS
10.0.0.2
Router
#akibaaws

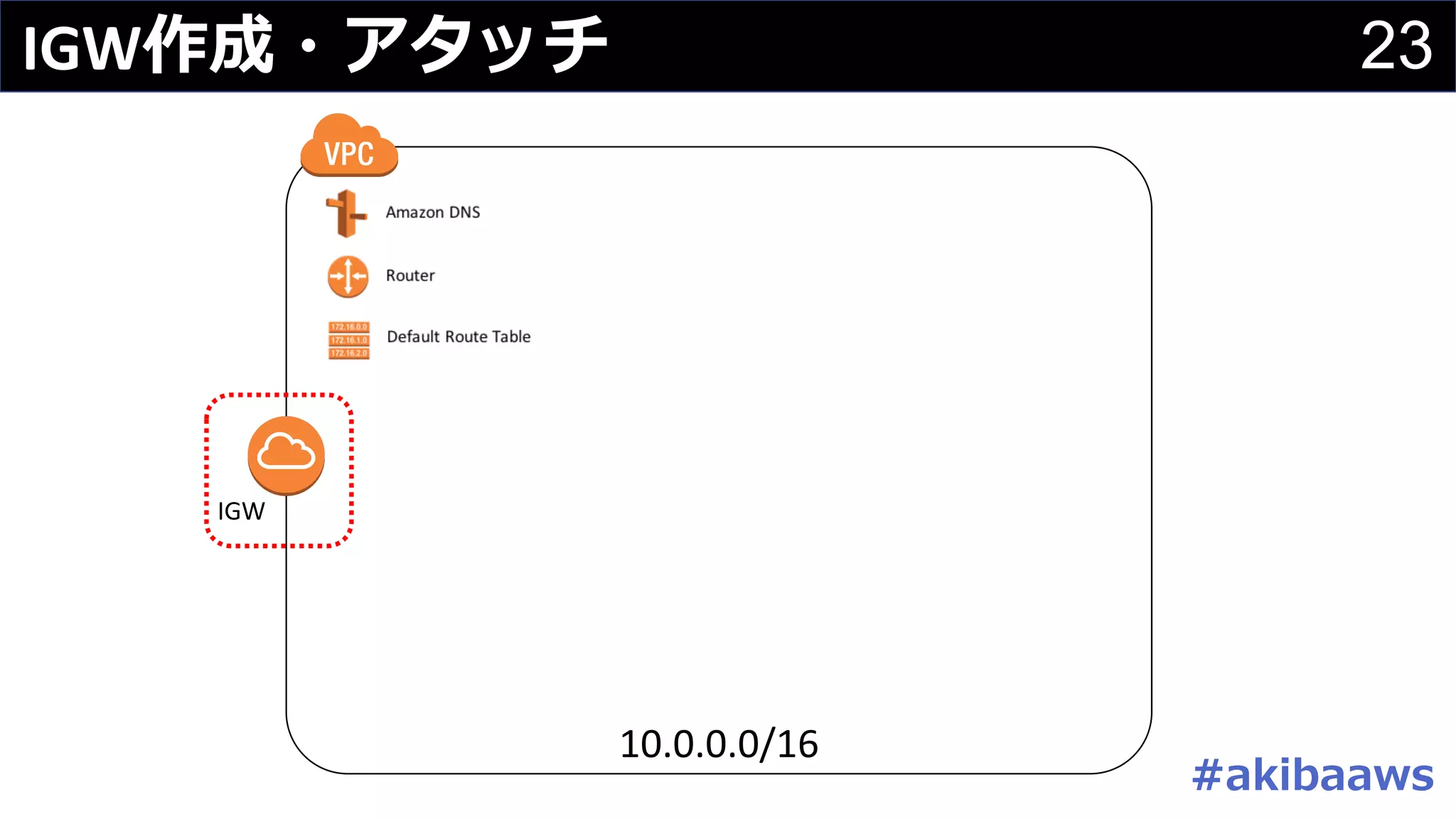

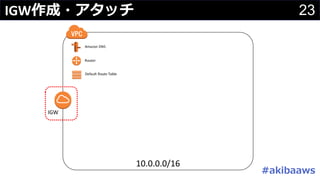

23. 23IGW作成・アタッチ
10.0.0.0/16
IGW
#akibaaws

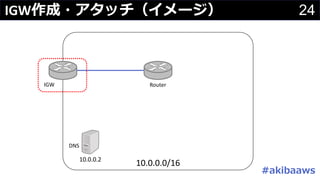

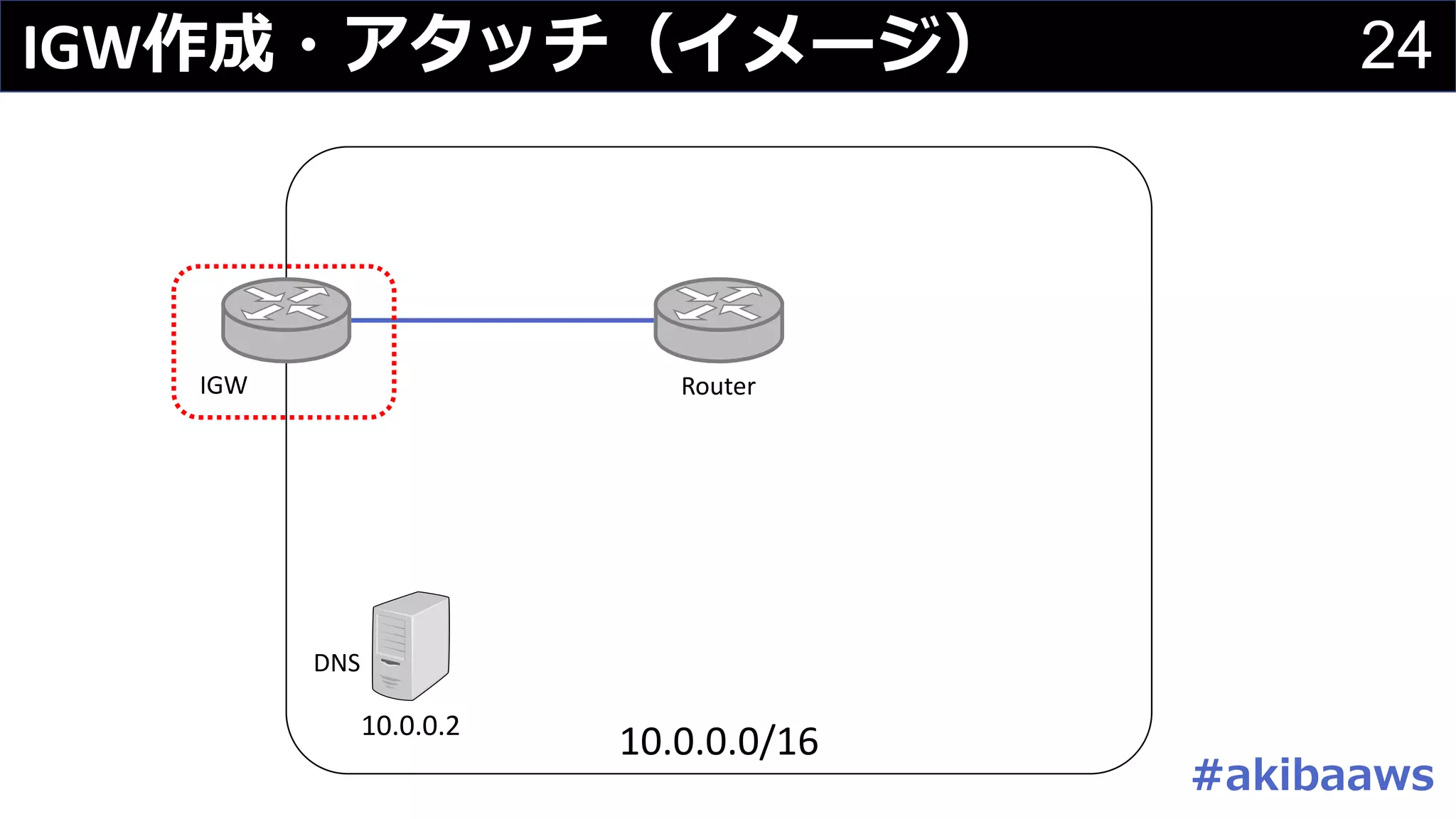

24. 24IGW作成・アタッチ（イメージ）
10.0.0.0/16
IGW
DNS
10.0.0.2
Router
#akibaaws

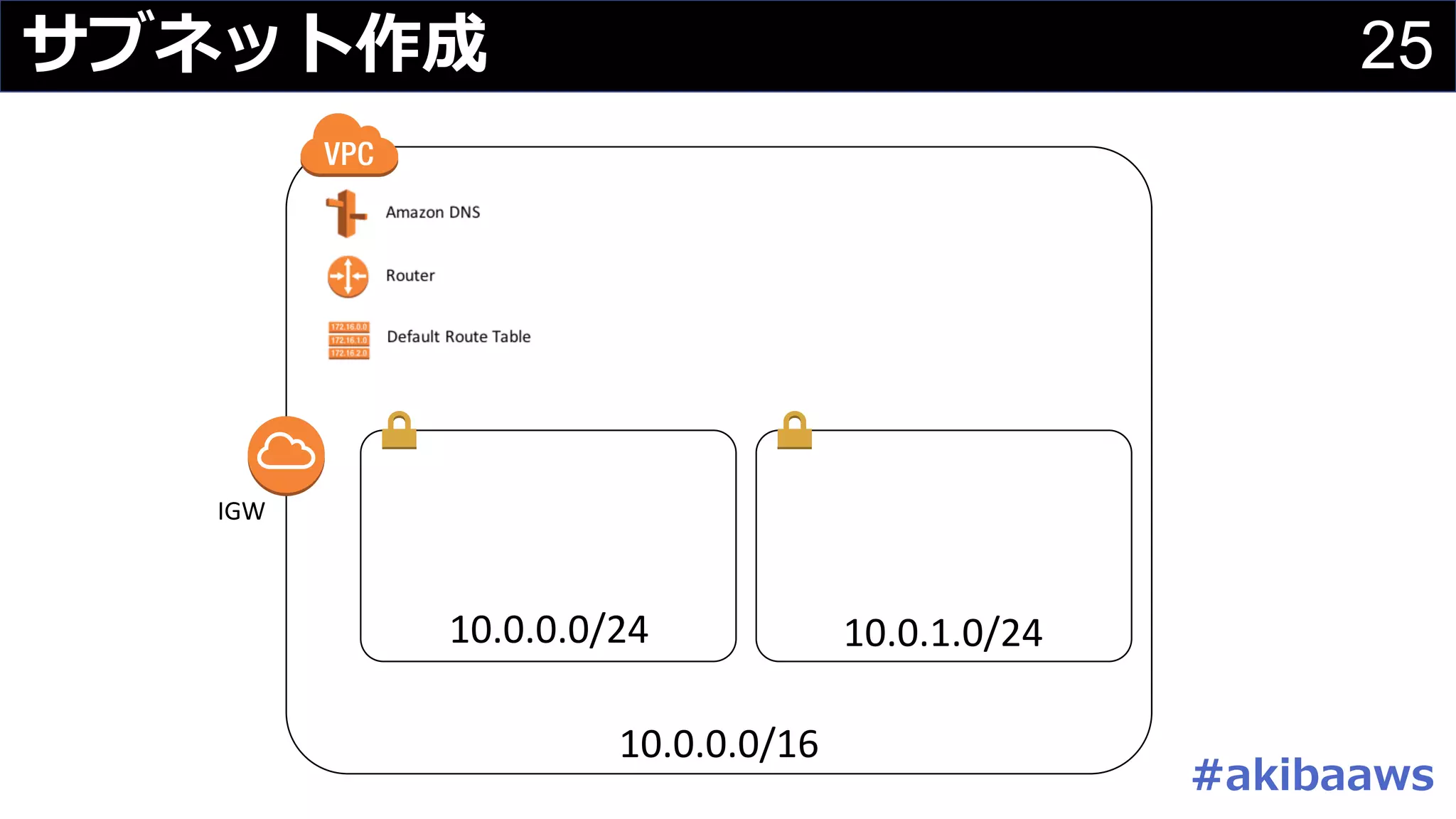

25. 25サブネット作成
10.0.0.0/16
IGW
10.0.0.0/24 10.0.1.0/24
#akibaaws

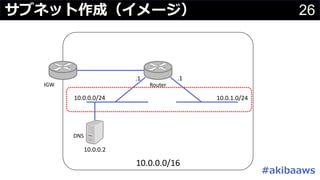

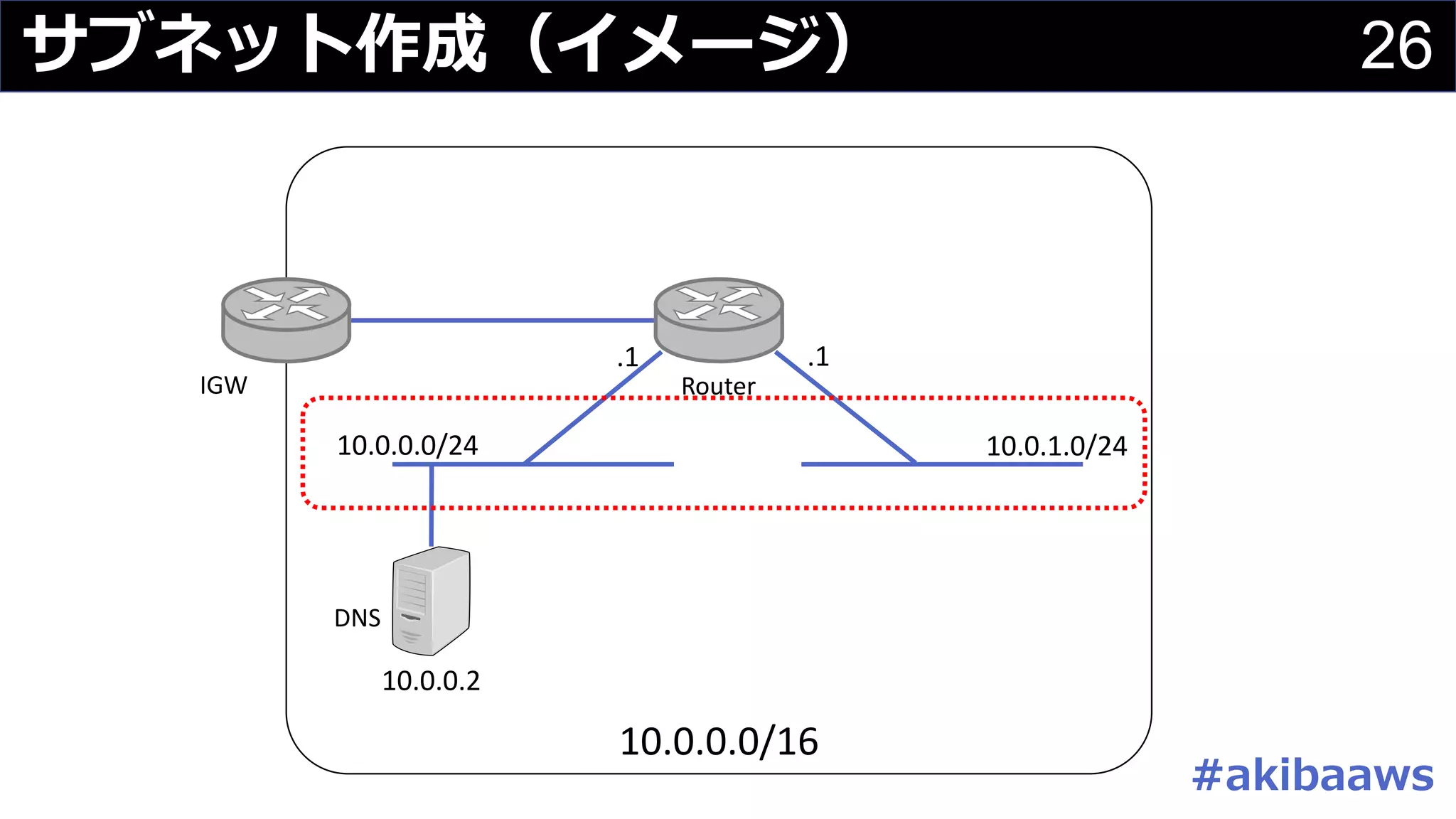

26. 26サブネット作成（イメージ）
10.0.0.0/16
DNS
10.0.0.2
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
#akibaaws

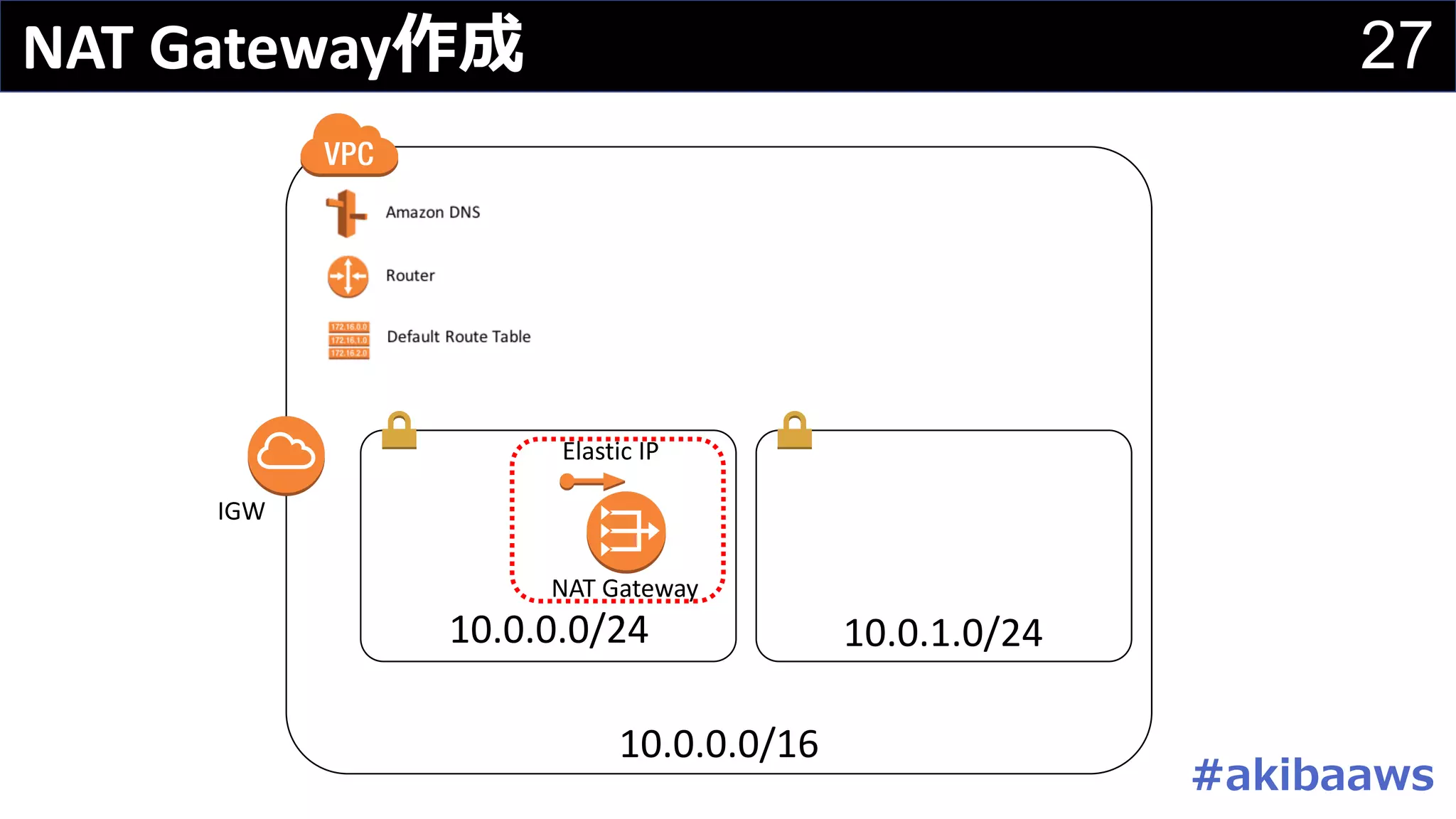

27. 27NAT Gateway作成
10.0.0.0/16
IGW
10.0.0.0/24 10.0.1.0/24
NAT Gateway
Elastic IP
#akibaaws

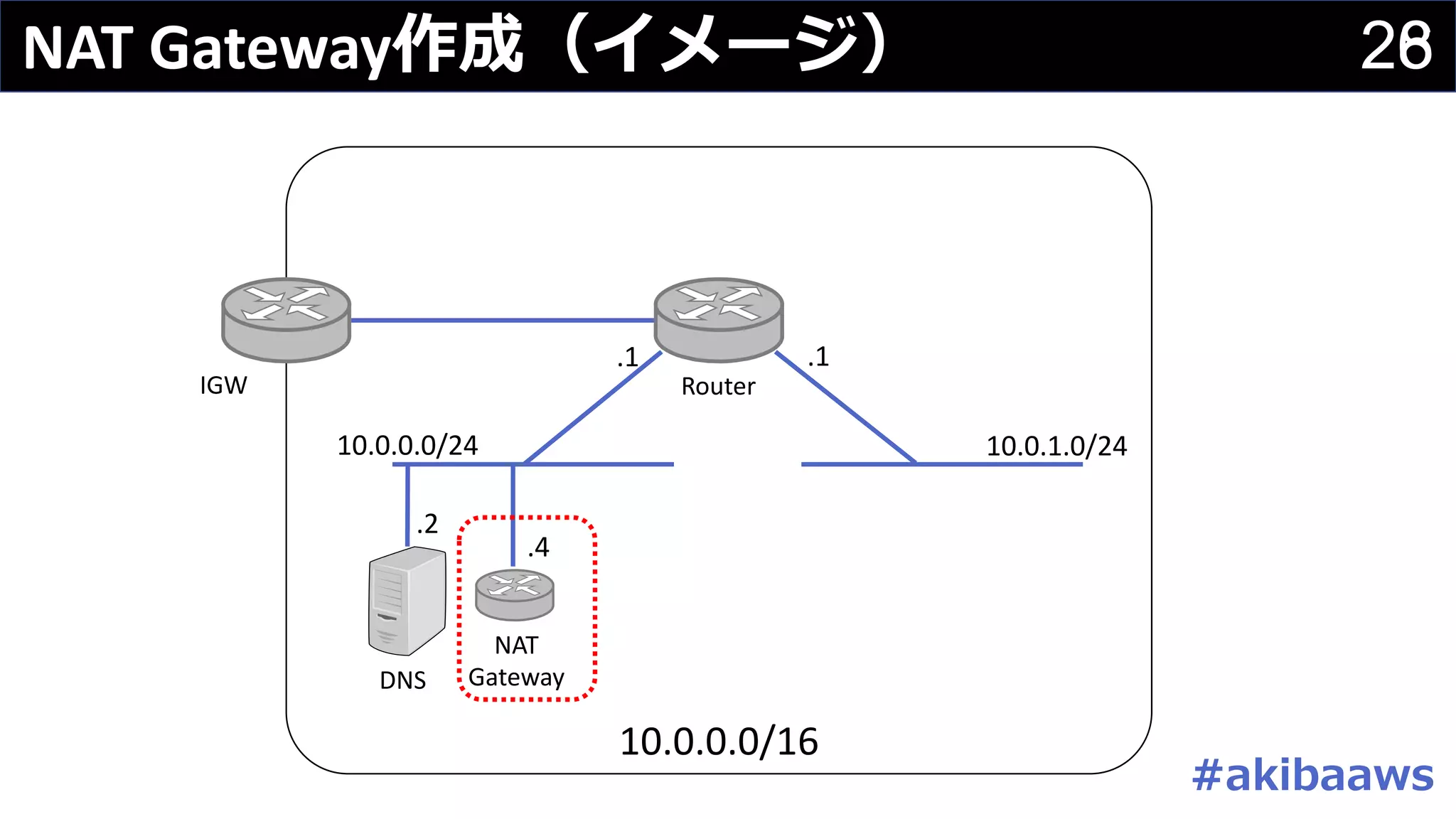

28. 28NAT Gateway作成（イメージ） 26
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
DNS
.2
NAT
Gateway
.4
#akibaaws

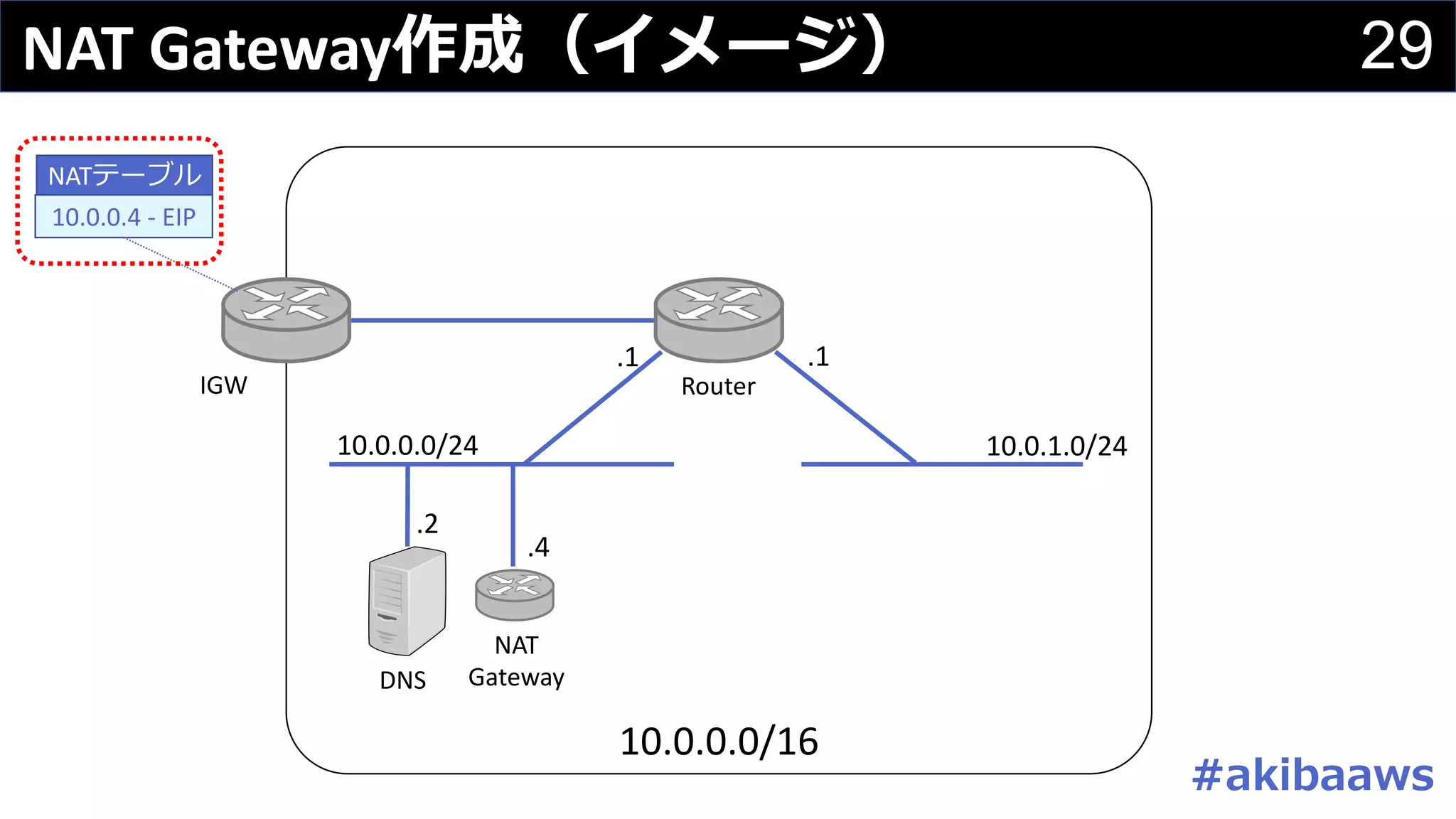

29. 29NAT Gateway作成（イメージ） 29
10.0.0.0/16
DNS
.2
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NAT
Gateway
.4
NATテーブル
10.0.0.4 - EIP
#akibaaws

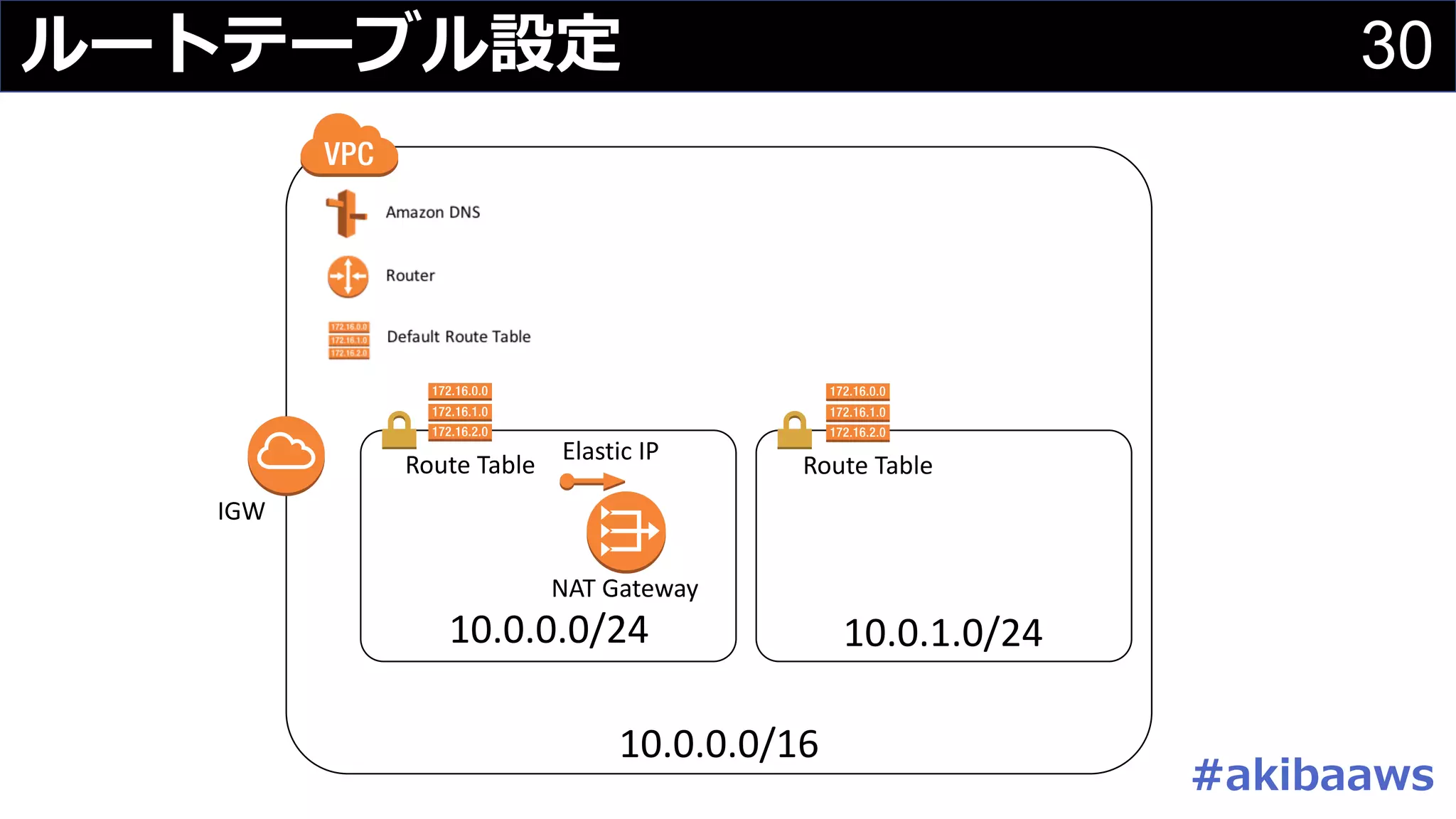

30. 30ルートテーブル設定
10.0.0.0/16
IGW
10.0.0.0/24 10.0.1.0/24
NAT Gateway
Elastic IP
Route Table Route Table
#akibaaws

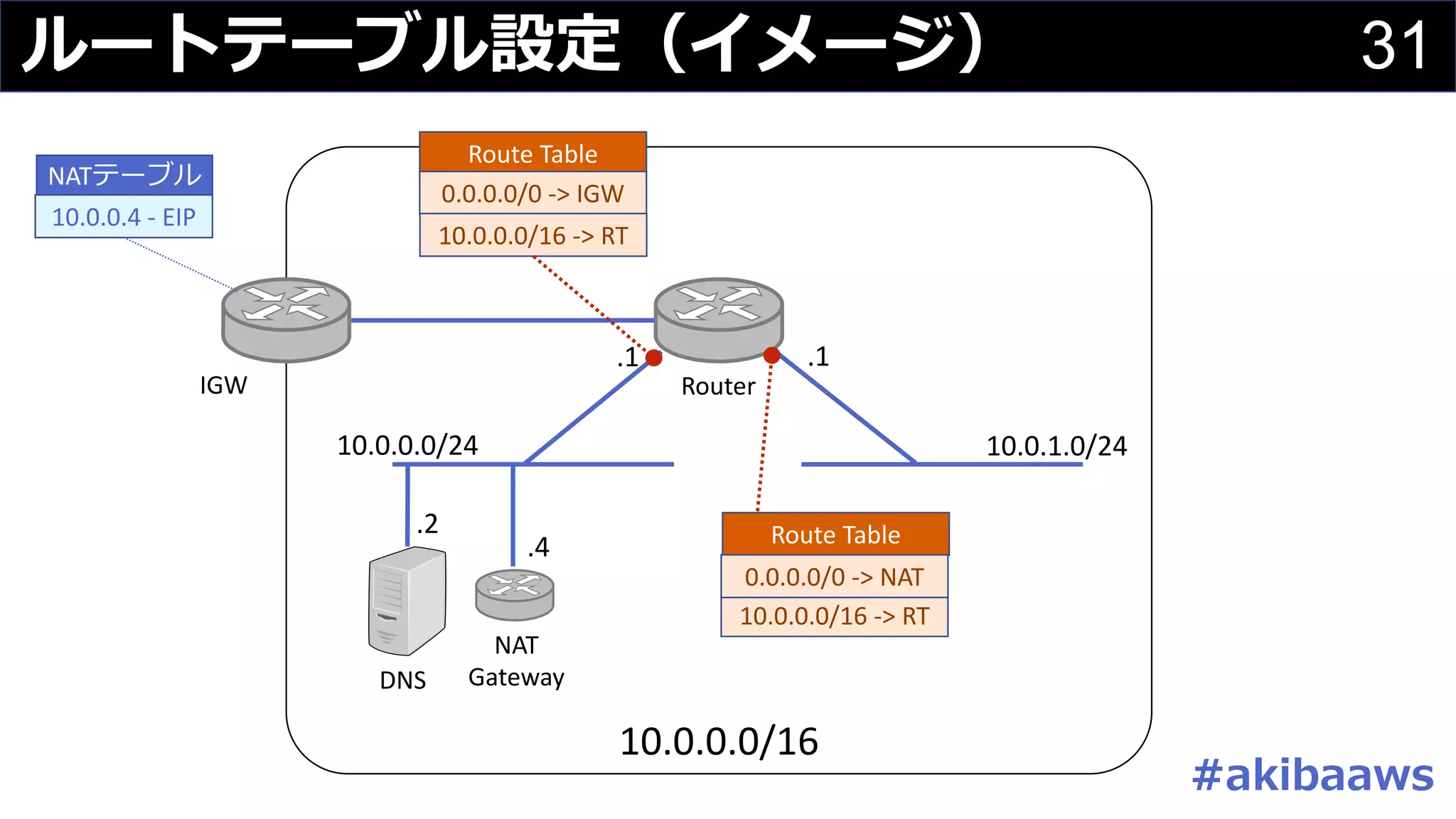

31. 31ルートテーブル設定（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
10.0.0.4 - EIP
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
#akibaaws
0.0.0.0/0 -> NAT

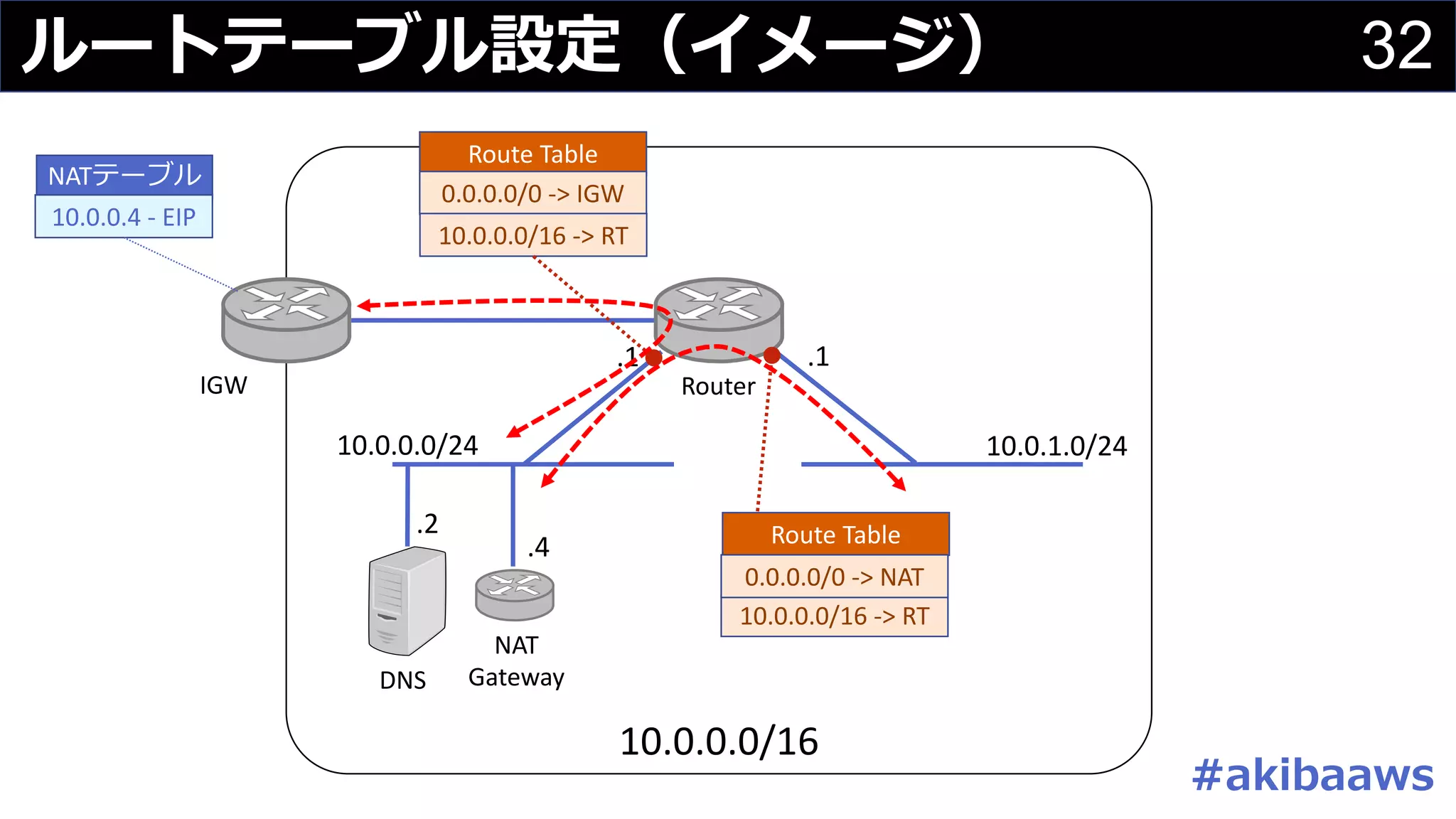

32. 32ルートテーブル設定（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
10.0.0.4 - EIP
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
#akibaaws
10.0.0.0/16 -> RT
0.0.0.0/0 -> NAT

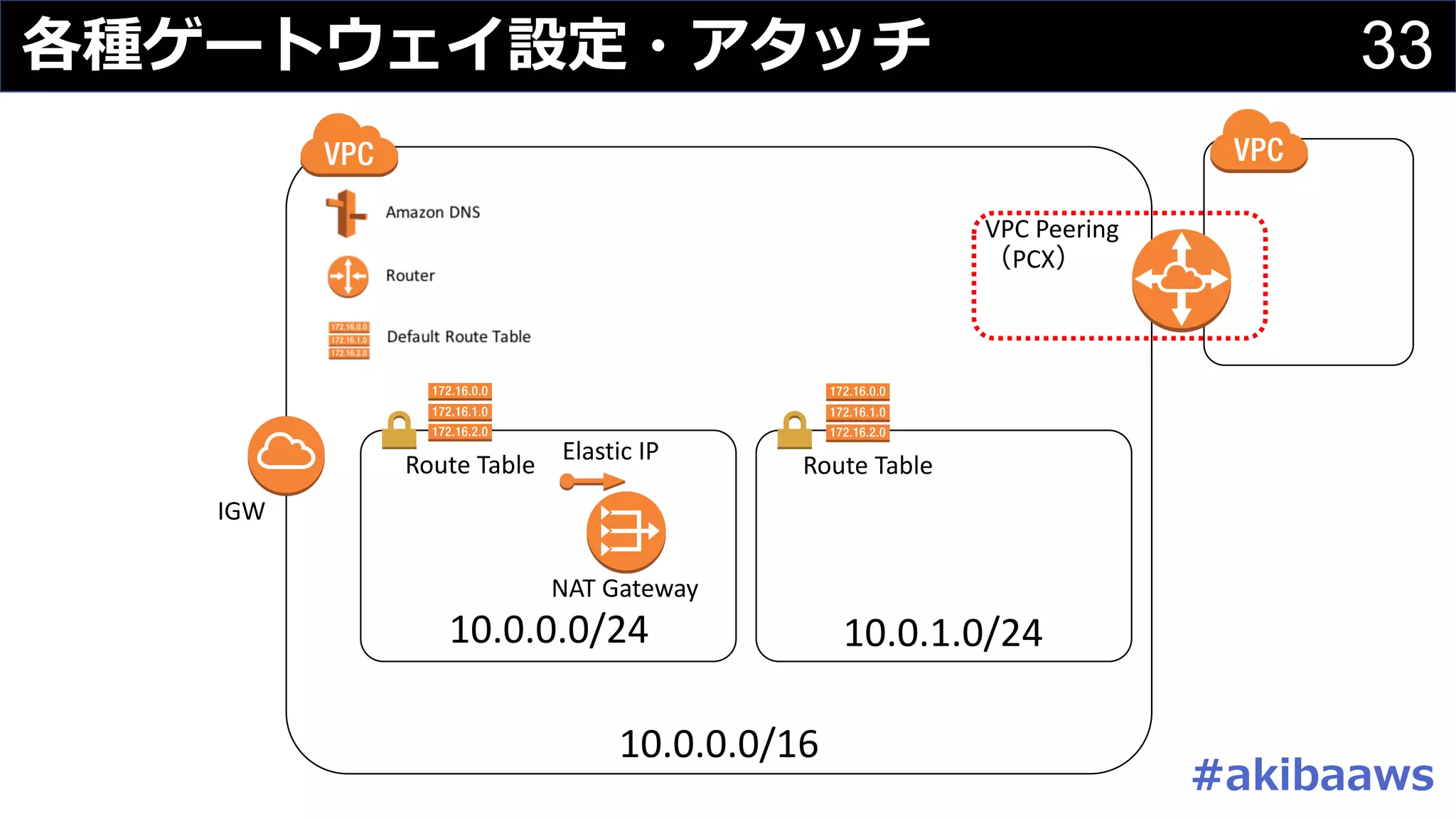

33. 33各種ゲートウェイ設定・アタッチ
10.0.0.0/16
IGW
10.0.0.0/24 10.0.1.0/24
NAT Gateway
Elastic IP
Route Table Route Table
VPC Peering
（PCX）
#akibaaws

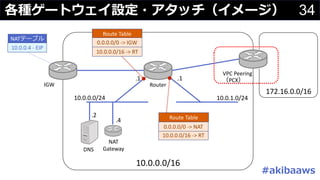

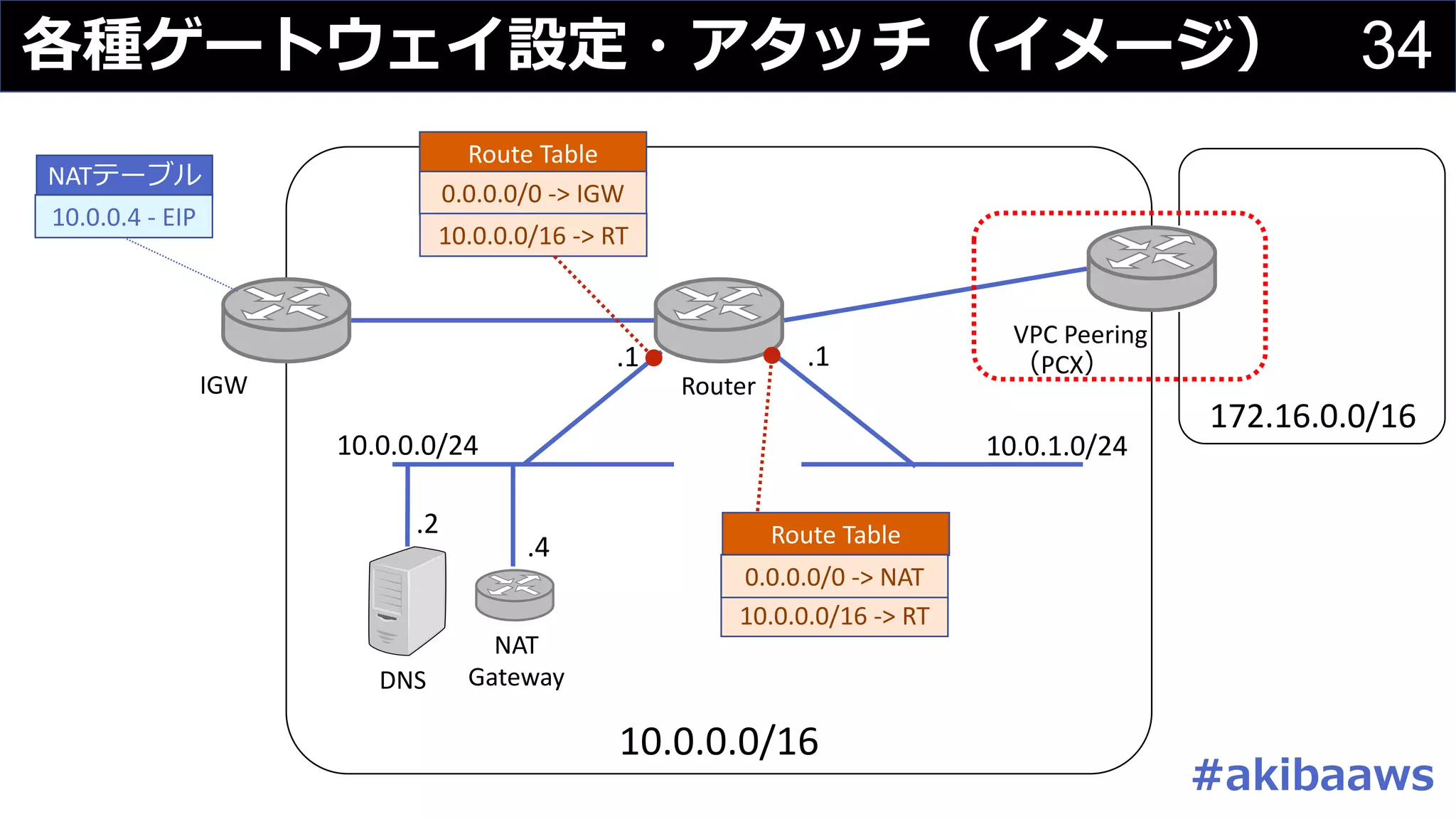

34. 34各種ゲートウェイ設定・アタッチ（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
10.0.0.4 - EIP
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
VPC Peering
（PCX）
172.16.0.0/16
#akibaaws
10.0.0.0/16 -> RT
0.0.0.0/0 -> NAT

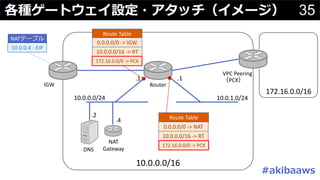

35. 35各種ゲートウェイ設定・アタッチ（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
10.0.0.4 - EIP
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
VPC Peering
（PCX）
172.16.0.0/16
172.16.0.0/0 -> PCX
172.16.0.0/0 -> PCX
#akibaaws
0.0.0.0/0 -> NAT

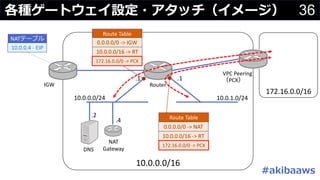

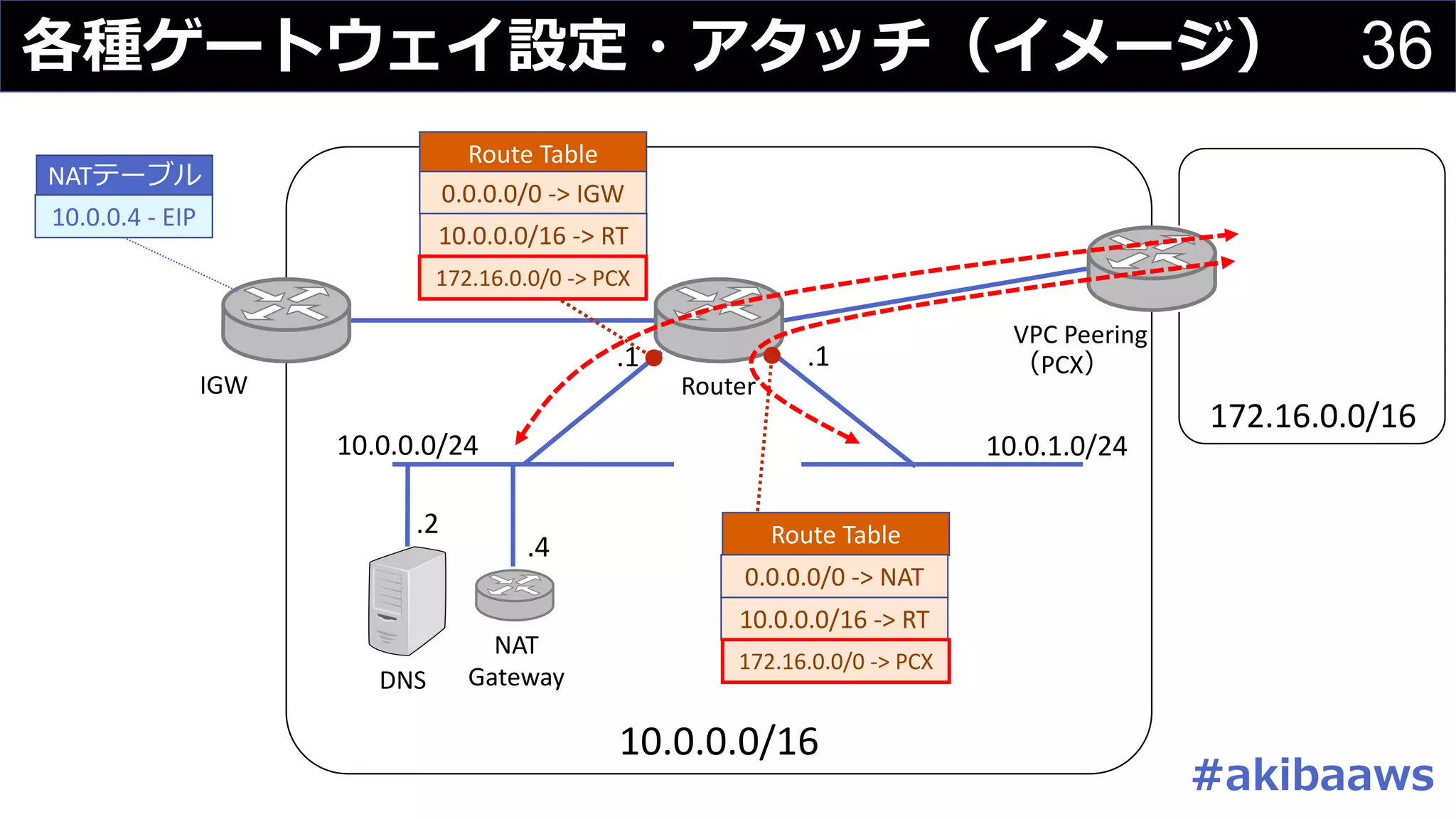

36. 36各種ゲートウェイ設定・アタッチ（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
10.0.0.4 - EIP
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
VPC Peering
（PCX）
172.16.0.0/16
172.16.0.0/0 -> PCX
172.16.0.0/0 -> PCX
#akibaaws
0.0.0.0/0 -> NAT

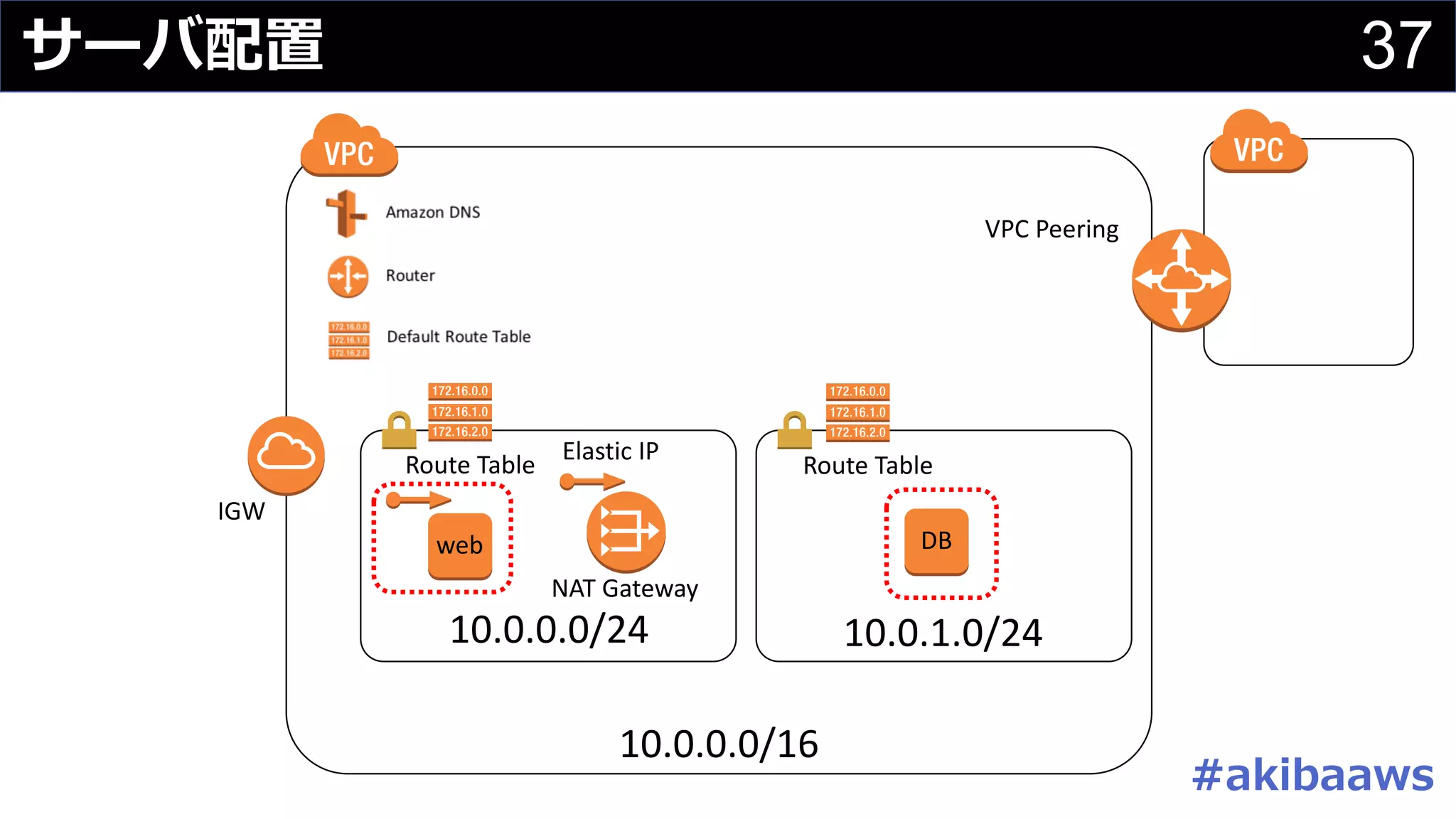

37. 37サーバ配置
10.0.0.0/16
IGW
10.0.0.0/24 10.0.1.0/24
NAT Gateway
Elastic IP
Route Table Route Table
VPC Peering
web DB
#akibaaws

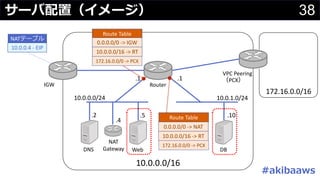

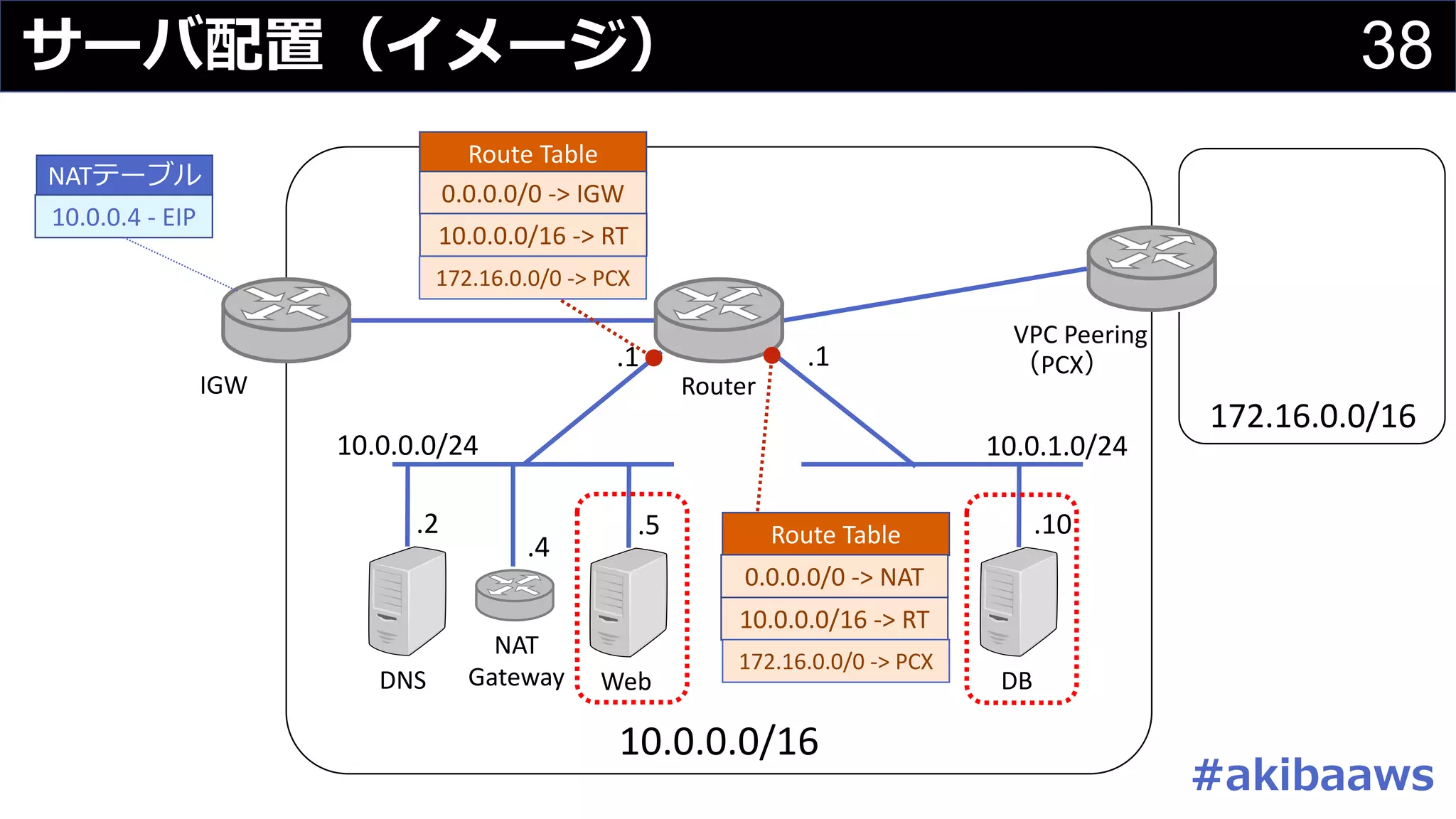

38. 38サーバ配置（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
10.0.0.4 - EIP
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
VPC Peering
（PCX）
172.16.0.0/16
172.16.0.0/0 -> PCX
172.16.0.0/0 -> PCX
Web
.5
DB
.10
#akibaaws
0.0.0.0/0 -> NAT

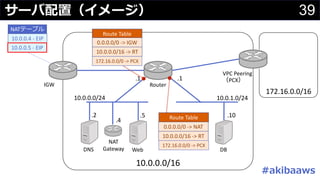

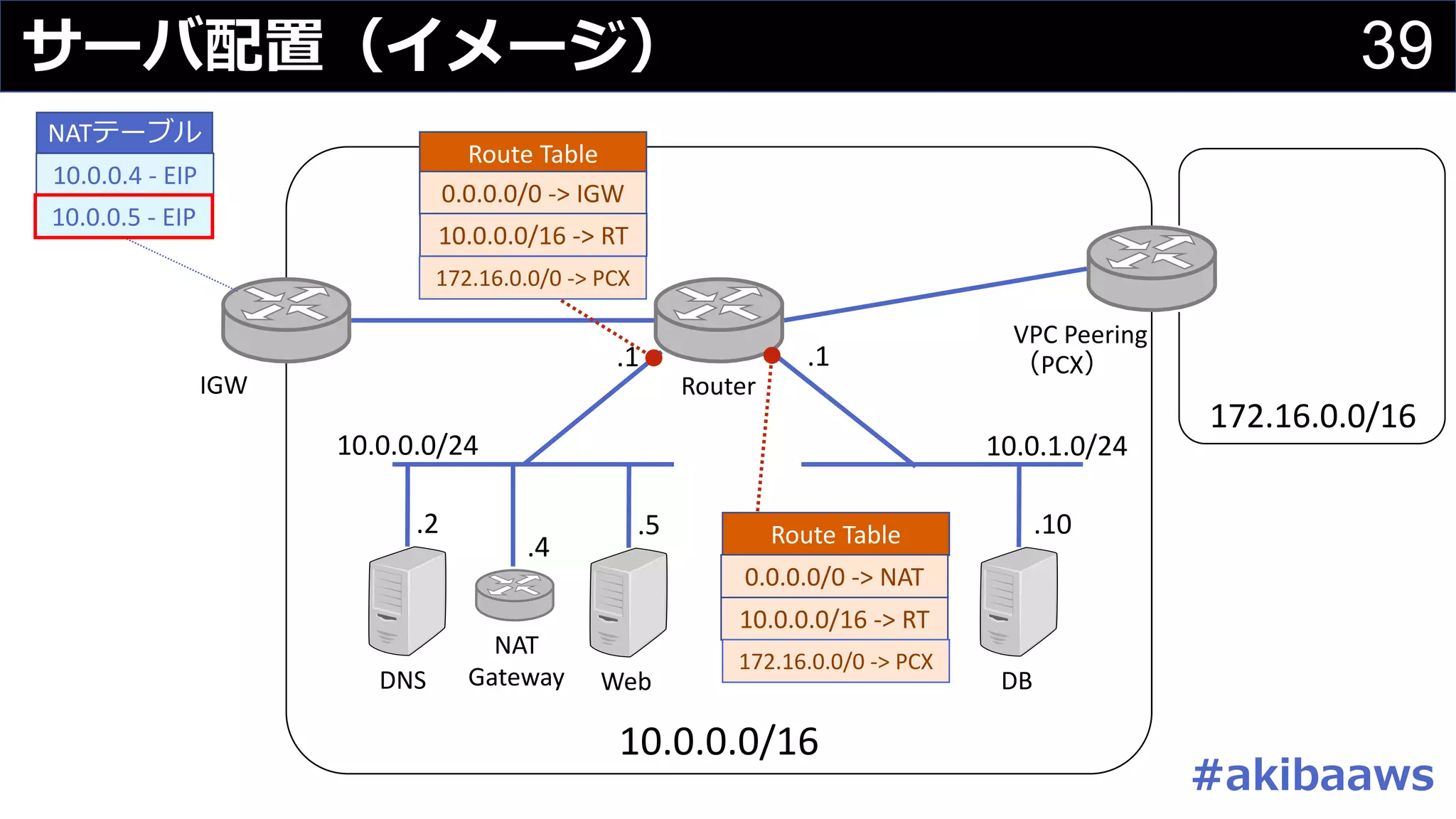

39. 39サーバ配置（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
VPC Peering
（PCX）
172.16.0.0/16
172.16.0.0/0 -> PCX
172.16.0.0/0 -> PCX
Web
.5
DB
.10
10.0.0.4 - EIP
10.0.0.5 - EIP
#akibaaws
0.0.0.0/0 -> NAT

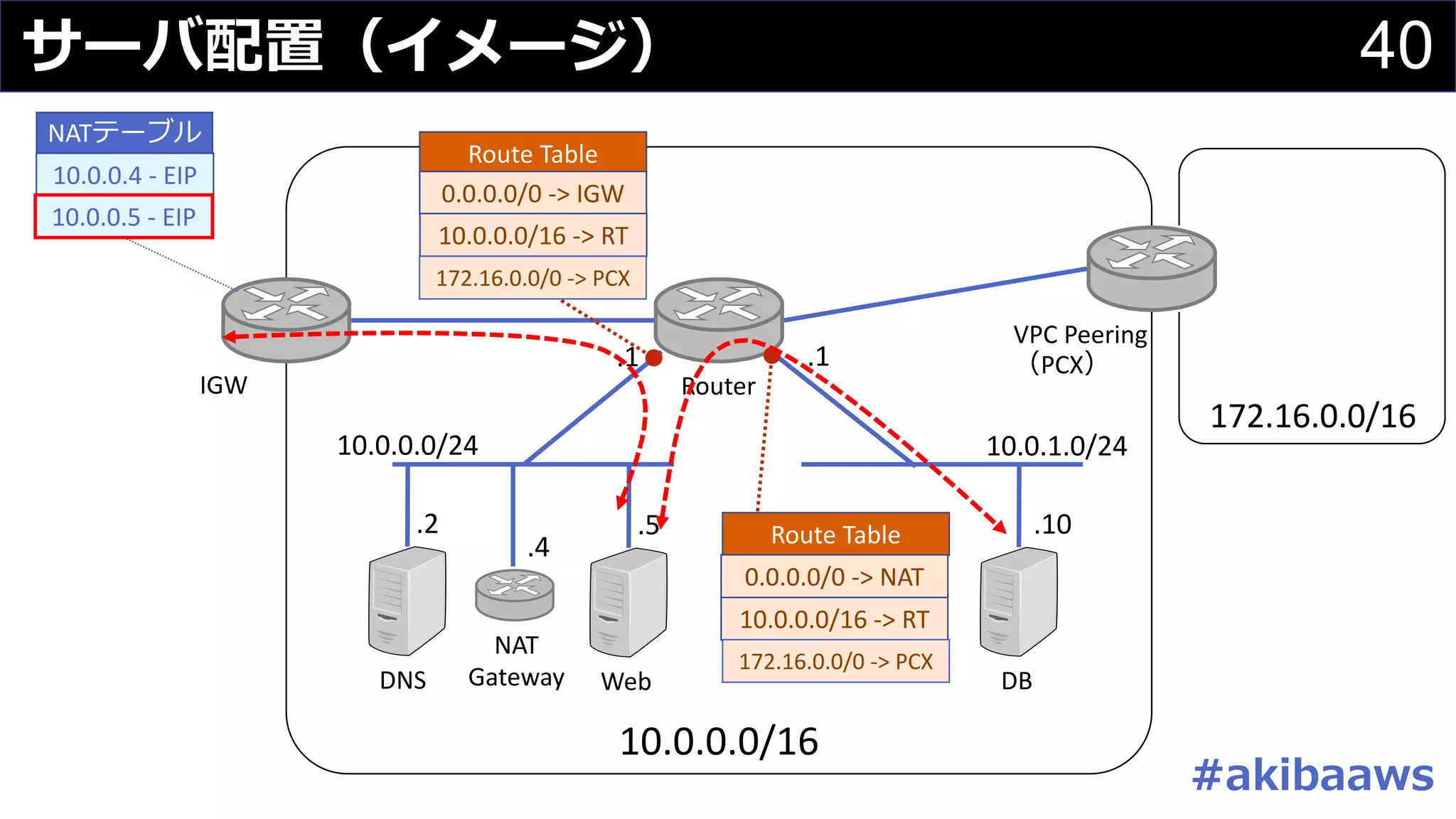

40. 40サーバ配置（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1.1
NATテーブル
DNS
.2
NAT
Gateway
.4
Route Table
0.0.0.0/0 -> IGW
10.0.0.0/16 -> RT
Route Table
10.0.0.0/16 -> RT
VPC Peering
（PCX）
172.16.0.0/16
172.16.0.0/0 -> PCX
172.16.0.0/0 -> PCX
Web
.5
DB
.10
10.0.0.4 - EIP
10.0.0.5 - EIP
#akibaaws
0.0.0.0/0 -> NAT

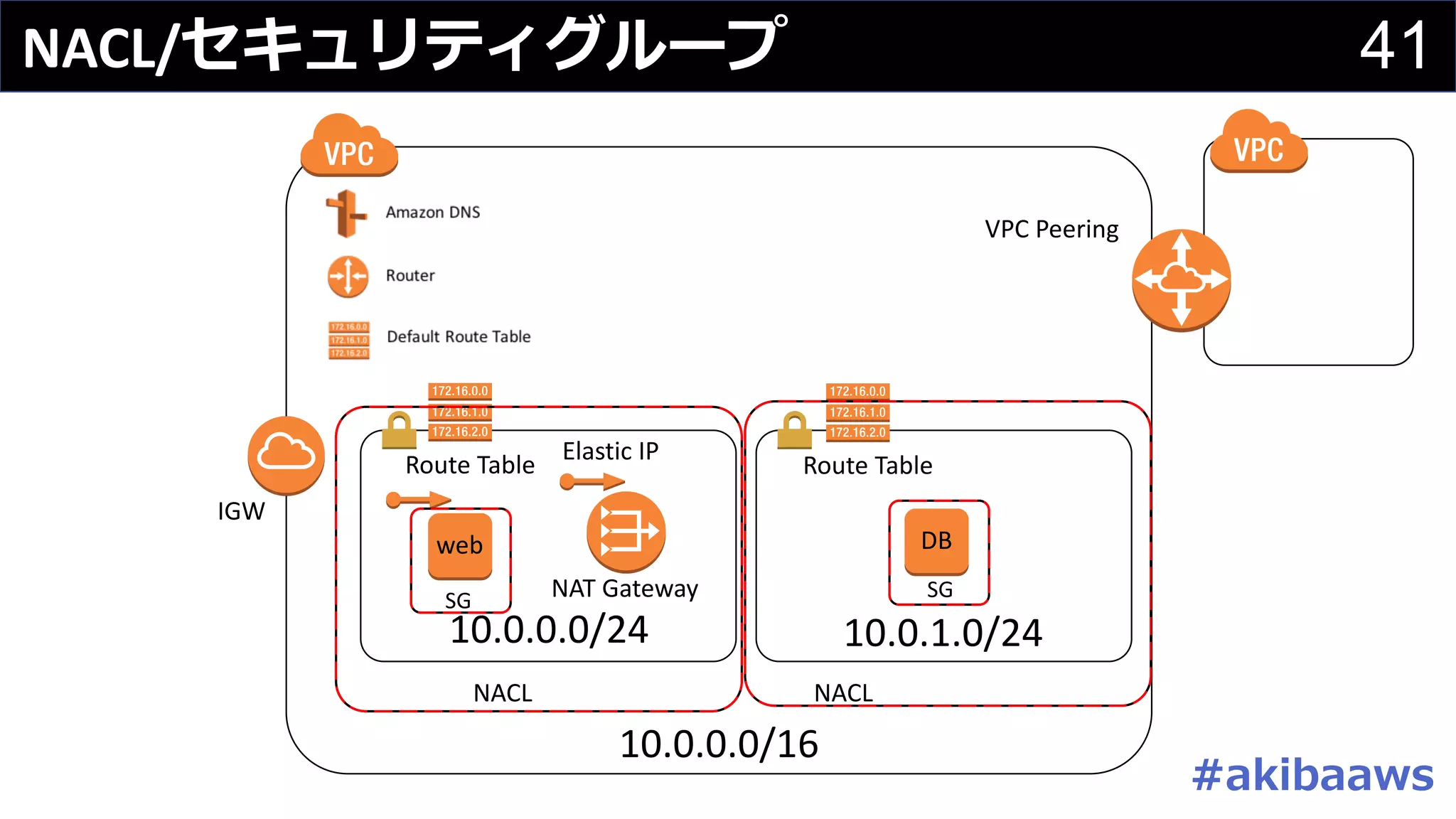

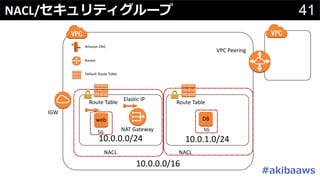

41. 41NACL/セキュリティグループ
10.0.0.0/16
IGW
10.0.0.0/24 10.0.1.0/24
NAT Gateway
Elastic IP
Route Table Route Table
VPC Peering
web DB
NACL NACL
SGSG
#akibaaws

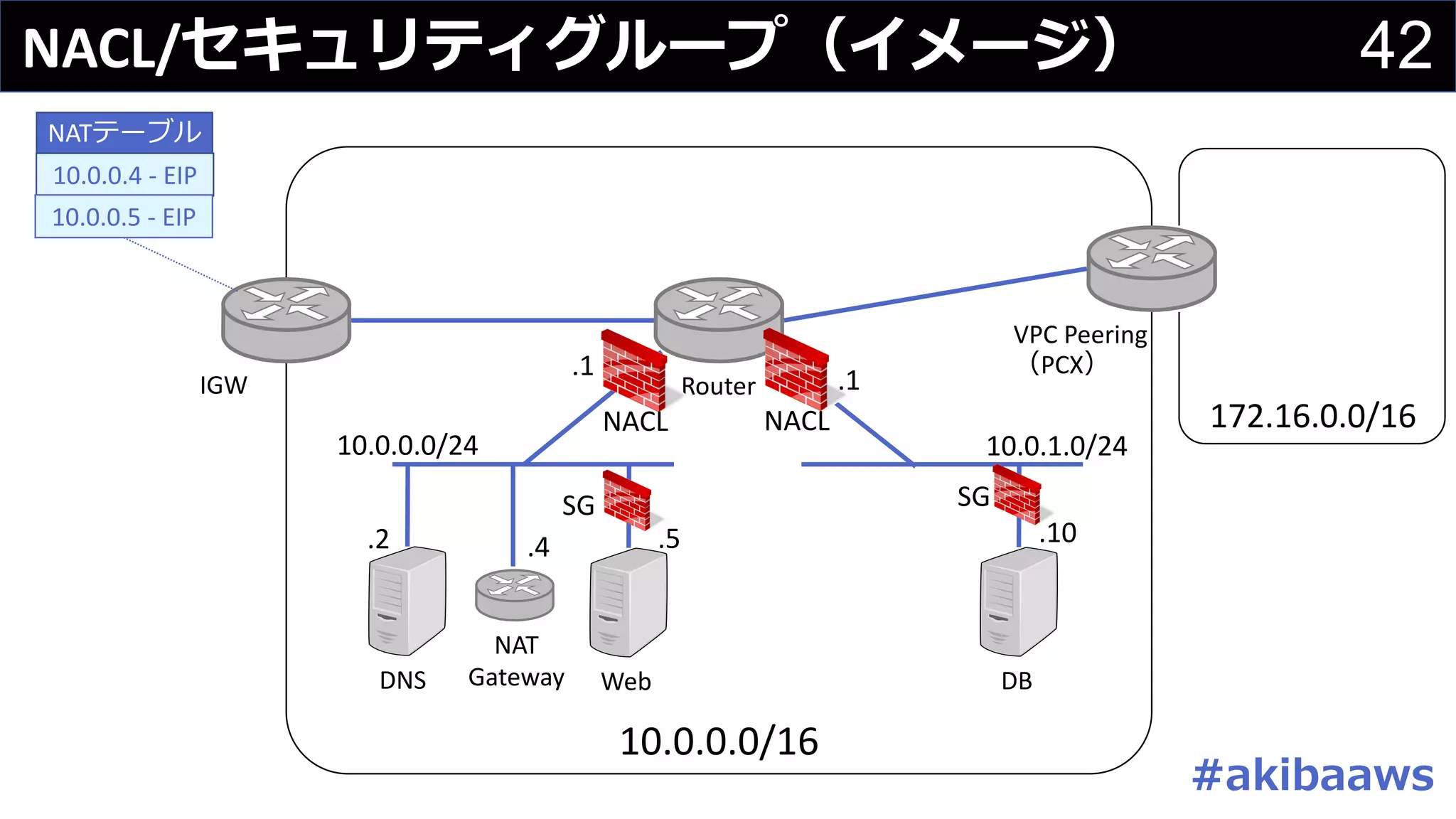

42. 42NACL/セキュリティグループ（イメージ）
10.0.0.0/16
10.0.0.0/24 10.0.1.0/24
IGW Router
.1
NATテーブル
DNS
.2
NAT
Gateway
.4
VPC Peering
（PCX）
172.16.0.0/16
Web
.5
DB
.10
10.0.0.4 - EIP
10.0.0.5 - EIP
.1
SGSG
NACL NACL
#akibaaws

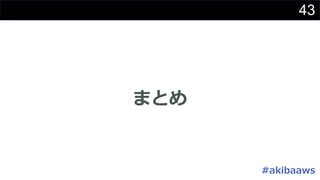

43. 43
まとめ
#akibaaws

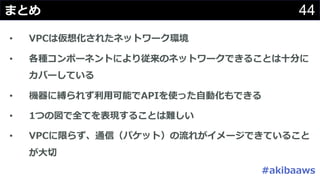

44. 44まとめ
• VPCは仮想化されたネットワーク環境
• 各種コンポーネントにより従来のネットワークできることは⼗分に
カバーしている
• 機器に縛られず利⽤可能でAPIを使った⾃動化もできる
• 1つの図で全てを表現することは難しい
• VPCに限らず、通信（パケット）の流れがイメージできていること
が⼤切
#akibaaws
