Co se očekává od zálohovacích řešení

Jak by mělo zálohování vypadat
 zálohování je dokončeno v rámci
plánované periody
 zálohování neovlivňuje výkon produkce
 splňuje RPO/RTO požadavky na
obnovu
 proces zálohy a obnovy by měl být
pokud možno jednoduchý
 využívá co nejméně zdrojů pro
dosažení RPO/RTO

© Copyright 2011 EMC Corporation. All rights reserved.
2

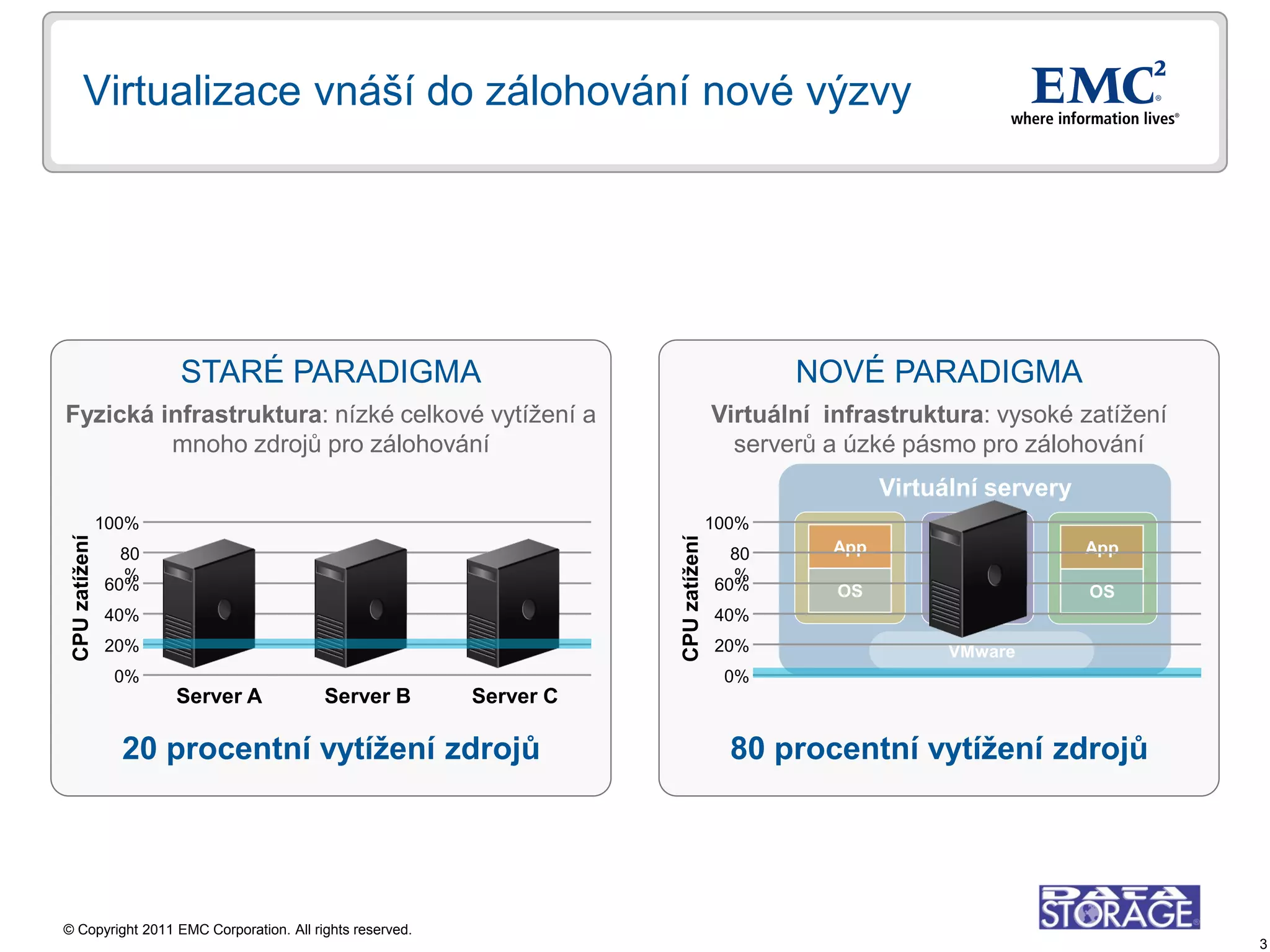

Virtualizace vnáší do zálohování nové výzvy

STARÉ PARADIGMA NOVÉ PARADIGMA
Fyzická infrastruktura: nízké celkové vytížení a Virtuální infrastruktura: vysoké zatížení
mnoho zdrojů pro zálohování serverů a úzké pásmo pro zálohování
Virtuální servery
100% 100%
CPU zatížení

CPU zatížení
80 80 App App App
% %
60% 60% OS OS OS
40% 40%
20% 20% VMware
0% 0%
Server A Server B Server C

20 procentní vytížení zdrojů 80 procentní vytížení zdrojů

3

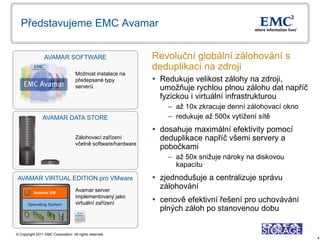

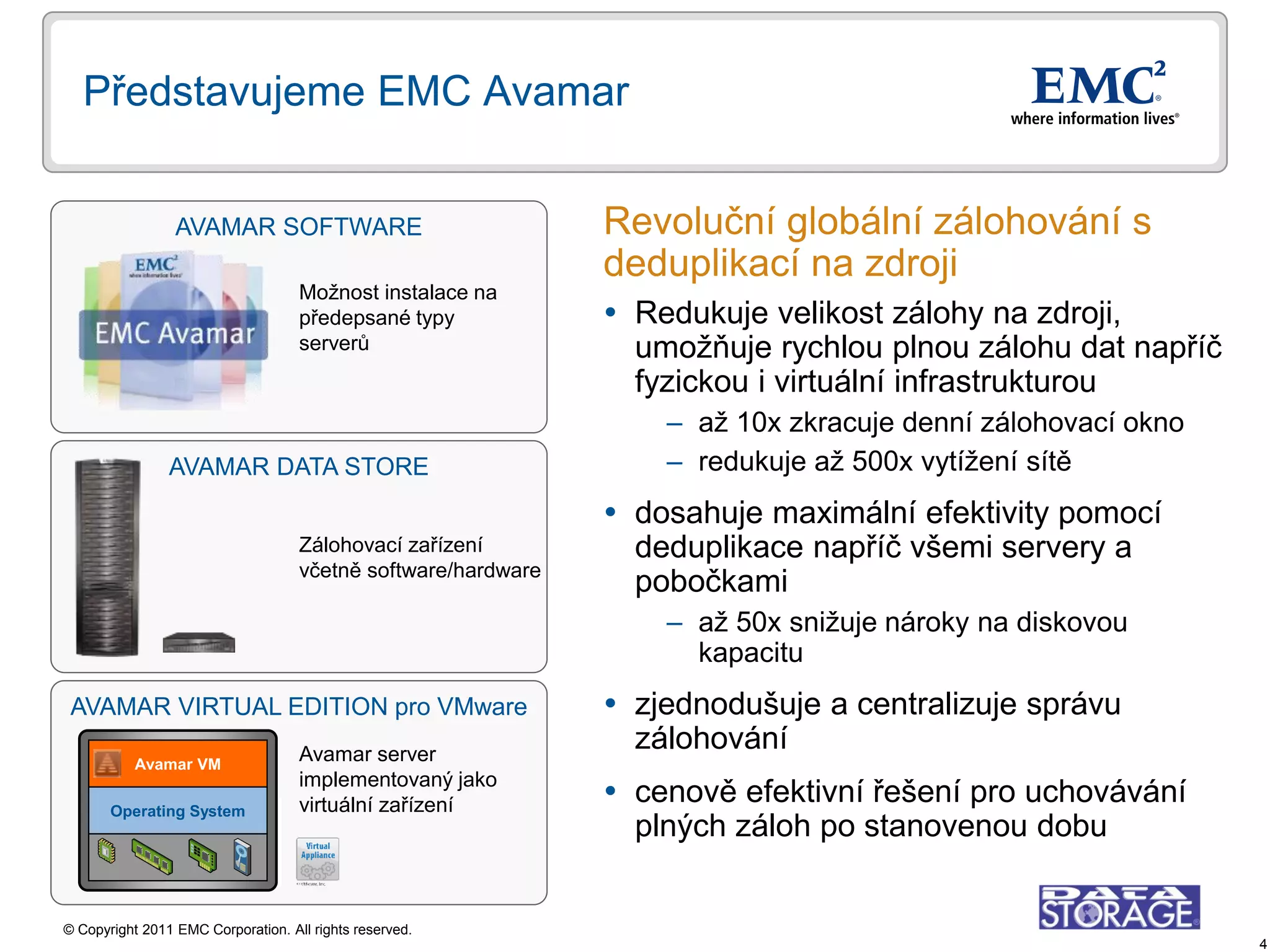

Představujeme EMC Avamar

AVAMAR SOFTWARE Revoluční globální zálohování s
deduplikací na zdroji
Možnost instalace na
předepsané typy  Redukuje velikost zálohy na zdroji,
serverů umožňuje rychlou plnou zálohu dat napříč
fyzickou i virtuální infrastrukturou
– až 10x zkracuje denní zálohovací okno
AVAMAR DATA STORE – redukuje až 500x vytížení sítě
 dosahuje maximální efektivity pomocí
Zálohovací zařízení deduplikace napříč všemi servery a
včetně software/hardware
pobočkami
– až 50x snižuje nároky na diskovou
kapacitu
AVAMAR VIRTUAL EDITION pro VMware  zjednodušuje a centralizuje správu
Avamar server
zálohování
Avamar VM
implementovaný jako
Operating System virtuální zařízení  cenově efektivní řešení pro uchovávání
plných záloh po stanovenou dobu

4

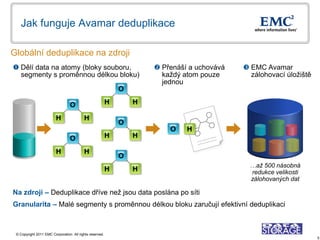

Jak funguje Avamar deduplikace

Globální deduplikace na zdroji
 Dělí data na atomy (bloky souboru,  Přenáší a uchovává  EMC Avamar
segmenty s proměnnou délkou bloku) každý atom pouze zálohovací úložiště
jednou
O

O H H

H H
O
O H
O H H

H H
O
…až 500 násobná
H H redukce velikosti
zálohovaných dat

Na zdroji – Deduplikace dříve než jsou data poslána po síti
Granularita – Malé segmenty s proměnnou délkou bloku zaručují efektivní deduplikaci

5

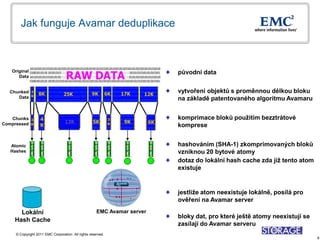

Original původní data
Data

Chunked vytvoření objektů s proměnnou délkou bloku
Data na základě patentovaného algoritmu Avamaru

Chunks komprimace bloků použitím bezztrátové
Compressed komprese

Atomic hashováním (SHA-1) zkomprimovaných bloků
Hashes vzniknou 20 bytové atomy
dotaz do lokální hash cache zda již tento atom
existuje

jestliže atom neexistuje lokálně, posílá pro
ověření na Avamar server

Lokální EMC Avamar server
bloky dat, pro které ještě atomy neexistují se
Hash Cache
zasílají do Avamar serveru
6


 První instance  Duplicitní instance  Modifikovaná instance

March 2009 March 2009 April 2009

A B A B E B

C D C D C D

A
Jsou B Data jsou již zálohována, Byl identifikován a
zálohovány proto se uloží pouze E odzálohován nový
pouze unikátní C ukazatel (20 bytů) segment
segmenty D

A B C D E

Unikátní data jsou uložena na disku a připravena k okamžitému obnovení
7

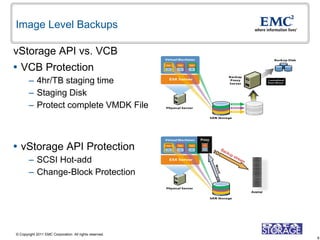

Image Level Backups

vStorage API vs. VCB
 VCB Protection
– 4hr/TB staging time
– Staging Disk
– Protect complete VMDK File

Proxy

 vStorage API Protection
– SCSI Hot-add
P
– Change-Block Protection

Avamar

8

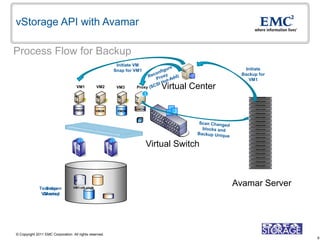

vStorage API with Avamar

Process Flow for Backup
Initiate VM
Snap for VM1 Initiate
Backup for
VM1
VM1 VM2 VM3 Proxy Virtual Center

VMDK VMDK
VMDK VMDK

Virtual Switch

VMDK

Tear down
Snap
nvram
VMX
VM1-ctk.vmdk
Avamar Server
VM snap
Created

9

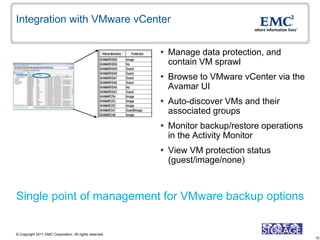

Integration with VMware vCenter

 Manage data protection, and
contain VM sprawl
 Browse to VMware vCenter via the
Avamar UI
 Auto-discover VMs and their
associated groups
 Monitor backup/restore operations
in the Activity Monitor
 View VM protection status
(guest/image/none)

Single point of management for VMware backup options

10

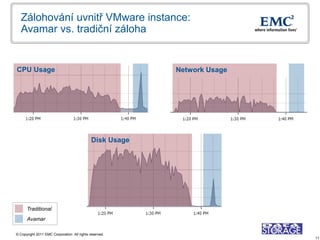

Zálohování uvnitř VMware instance:
Avamar vs. tradiční záloha

CPU Usage Network Usage

Disk Usage

Traditional
Avamar

11

Avamar – různé způsoby nasazení

Avamar Software Agent
Větší pobočka
Menší pobočka

Primární systémy
(ENCRYPTED)
Pouze Avamar agenti
(ENCRYPTED) na primárních systémech
Avamar Single
Node

Data centrum Záložní lokalita
WAN

Primární systémy Primární systémy

(ENCRYPTED)
(ENCRYPTED)
Avamar Data Store Tape
Vault

Avamar Data Store

12

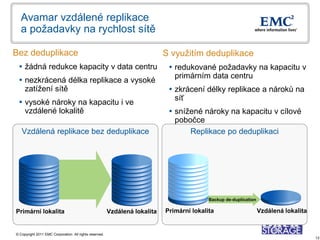

Avamar vzdálené replikace
a požadavky na rychlost sítě

Bez deduplikace S využitím deduplikace
 žádná redukce kapacity v data centru  redukované požadavky na kapacitu v
primárním data centru
 nezkrácená délka replikace a vysoké
zatížení sítě  zkrácení délky replikace a nároků na
síť
 vysoké nároky na kapacitu i ve
vzdálené lokalitě  snížené nároky na kapacitu v cílové
pobočce
Vzdálená replikace bez deduplikace Replikace po deduplikaci

Backup de-duplication

Primární lokalita Vzdálená lokalita Primární lokalita Vzdálená lokalita

13

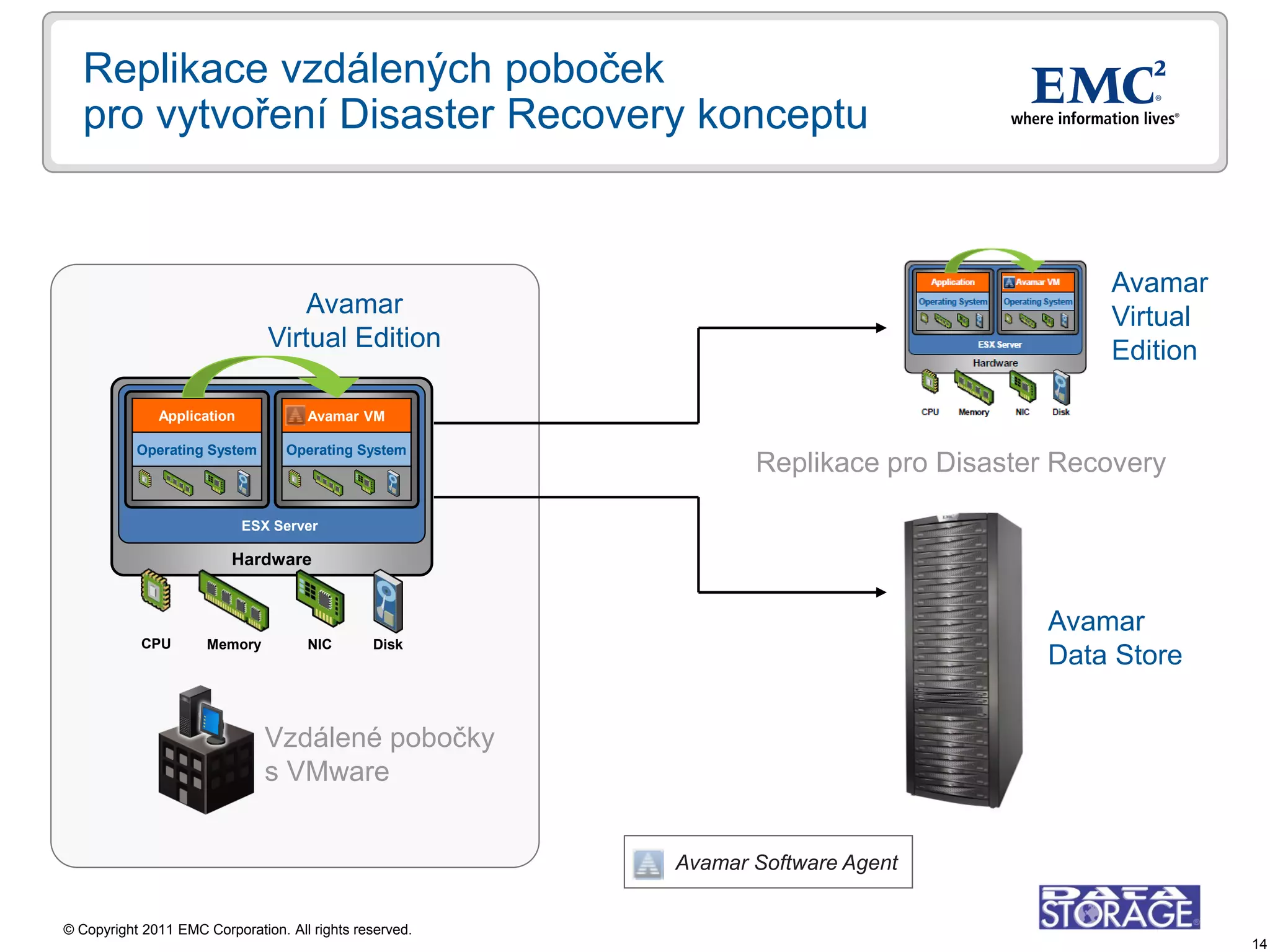

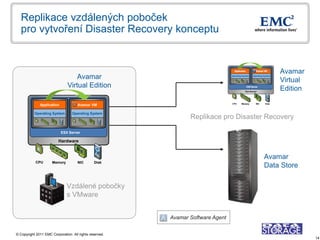

Replikace vzdálených poboček
pro vytvoření Disaster Recovery konceptu

Avamar
Avamar Virtual
Virtual Edition Edition

Application Avamar VM

Operating System Operating System
Replikace pro Disaster Recovery

ESX Server

Hardware

-
Avamar
CPU Memory NIC Disk
Data Store

Vzdálené pobočky
s VMware

Avamar Software Agent

14

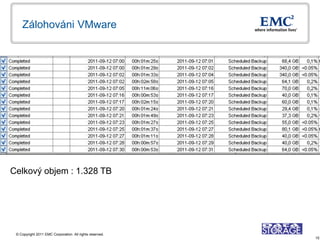

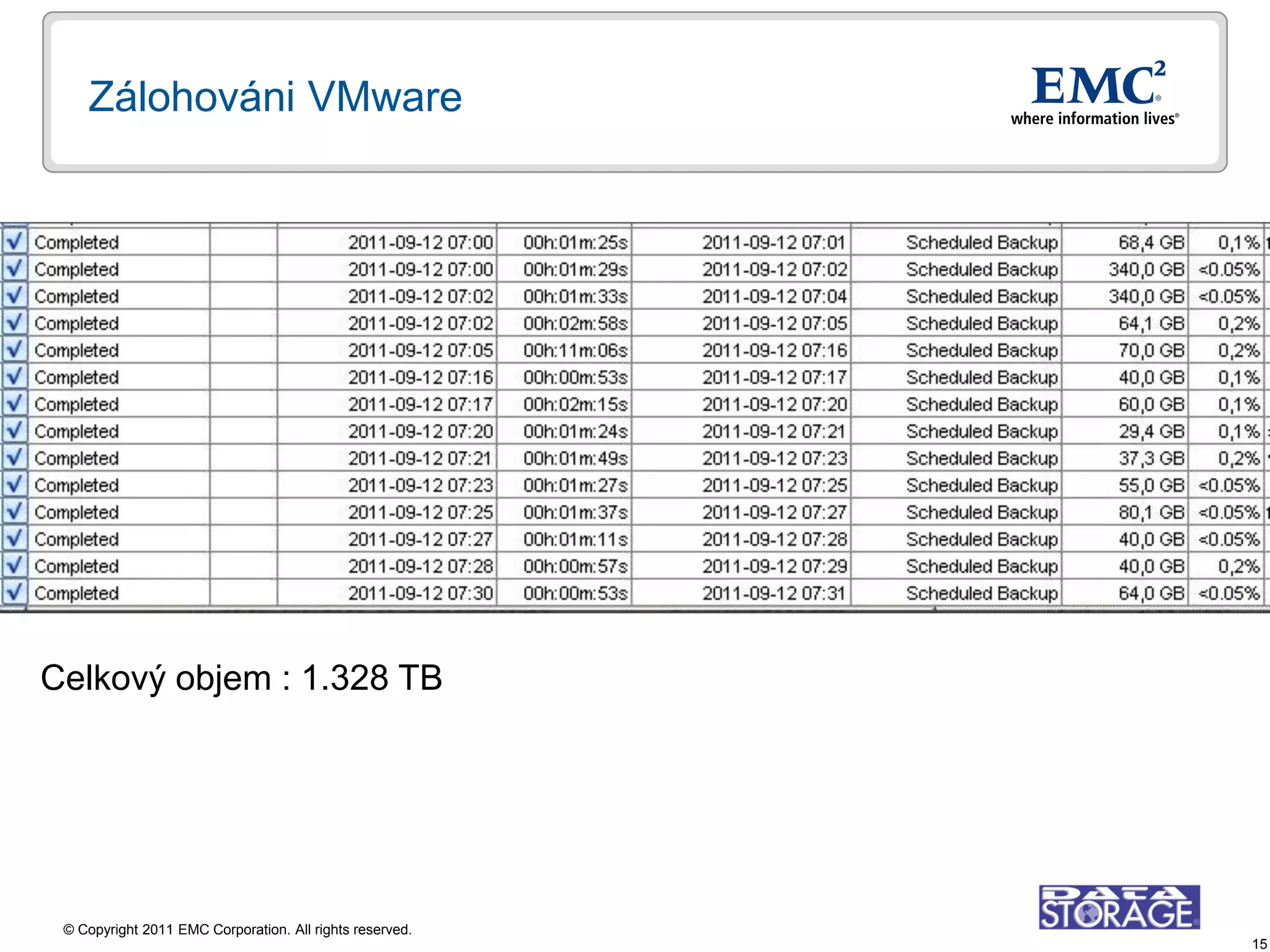

Zálohováni VMware

Celkový objem : 1.328 TB

15
