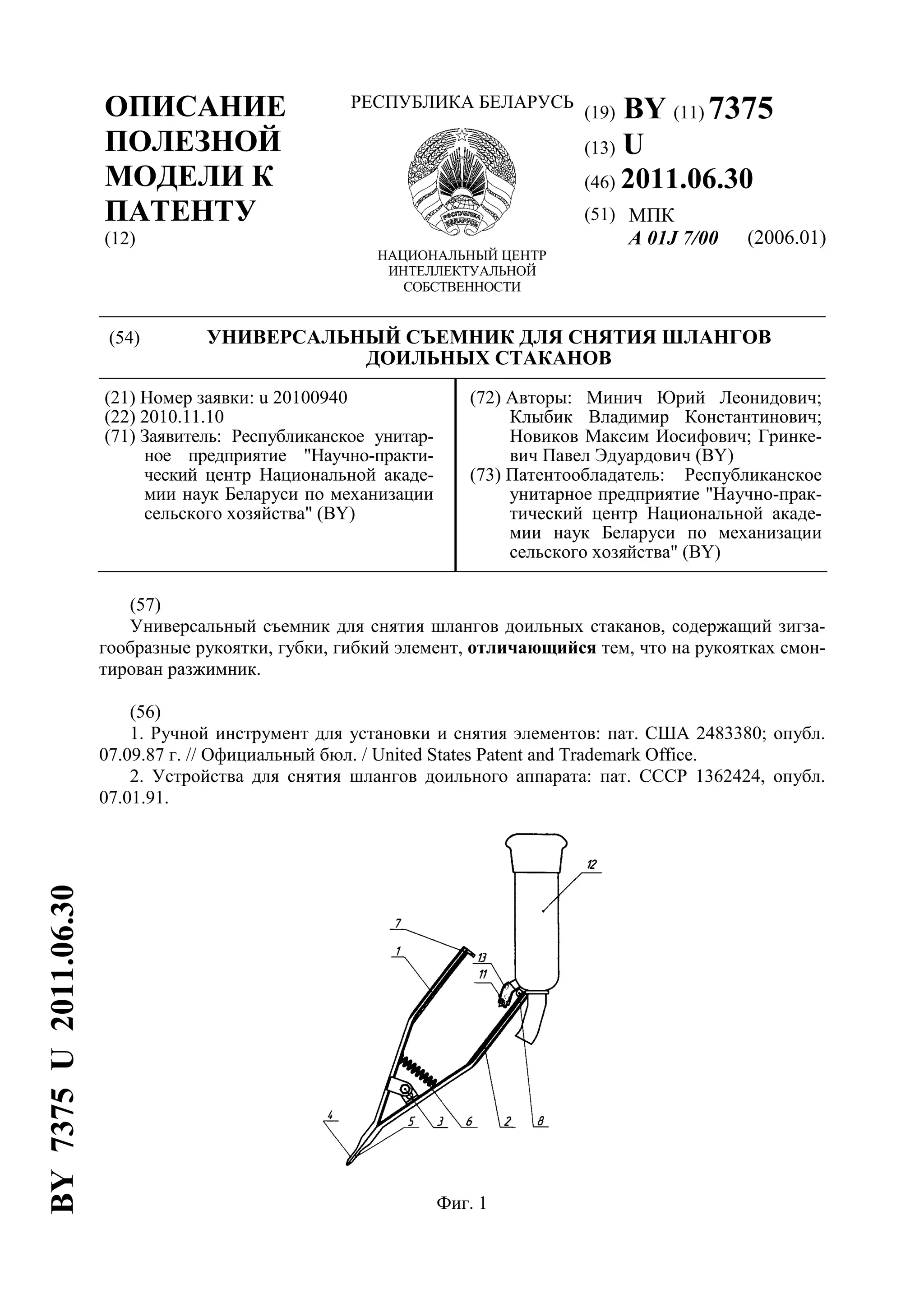

Патент на полезную модель Республики Беларусь

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7375
(13) U
(46) 2011.06.30
(51) МПК
A 01J 7/00 (2006.01)
(54) УНИВЕРСАЛЬНЫЙ СЪЕМНИК ДЛЯ СНЯТИЯ ШЛАНГОВ
ДОИЛЬНЫХ СТАКАНОВ
(21) Номер заявки: u 20100940
(22) 2010.11.10
(71) Заявитель: Республиканское унитар-
ное предприятие "Научно-практи-
ческий центр Национальной акаде-
мии наук Беларуси по механизации
сельского хозяйства" (BY)
(72) Авторы: Минич Юрий Леонидович;
Клыбик Владимир Константинович;
Новиков Максим Иосифович; Гринке-
вич Павел Эдуардович (BY)
(73) Патентообладатель: Республиканское
унитарное предприятие "Научно-прак-
тический центр Национальной акаде-
мии наук Беларуси по механизации
сельского хозяйства" (BY)
(57)
Универсальный съемник для снятия шлангов доильных стаканов, содержащий зигза-
гообразные рукоятки, губки, гибкий элемент, отличающийся тем, что на рукоятках смон-
тирован разжимник.
(56)
1. Ручной инструмент для установки и снятия элементов: пат. США 2483380; опубл.
07.09.87 г. // Официальный бюл. / United States Patent and Trademark Office.
2. Устройства для снятия шлангов доильного аппарата: пат. СССР 1362424, опубл.
07.01.91.
Фиг. 1
BY7375U2011.06.30

2. BY 7375 U 2011.06.30
2
Полезная модель относится к сельскому хозяйству и применяется в животноводческой
отрасли.
Известное устройство для снятия шлангов доильного аппарата состоит из основания,
выполненного в виде полого цилиндра, штока, поршня, планки, кнопки. Это техническое
решение имеет ряд недостатков, которые затрудняют его использование, ссужают область
применения. К ним относятся: сложность конструкции, большие габаритные размеры, что
не позволяет использовать его в труднодоступных местах, наличие гидравлического ци-
линдра приводит к различным утечкам и делает устройство ненадежным [1].
Известно устройство, которое является наиболее близким к заявляемой полезной мо-
дели по совокупности признаков и принятое в качестве прототипа, состоящее из зигзаго-
образных рукояток, связанных друг с другом шарниром, пружины (упругий элемент),
губок, размещенных на дугообразных планках. Это устройство имеет также сложную кон-
струкцию из-за наличия многочисленных элементов, что приводит к снижению надежно-
сти инструмента, менее удобен в использовании, не является универсальным и самое
главное исключается применение этого инструмента при плотно надетом шланге, касаю-
щемся стенки доильного стакана, так как невозможно создать зазор между шлангом и
стенкой доильного стакана для дальнейшего снятия шланга [2].
Задачей полезной модели является повышение функциональности и производительно-
сти универсального съемника для снятия шлангов доильных стаканов.
Решение указанной задачи достигается тем, что в универсальном съемнике для снятия
шлангов дольных стаканов, содержащем зигзагообразные рукоятки, губки, упругий эле-
мент, на рукоятках смонтирован разжимник.
Применение разжимника позволяет отодвинуть плотно прилегающий к стенке стакана
шланг.
На фиг. 1 приведена схема универсального съемника для снятия шлангов доильных
стаканов; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид сзади; на фиг. 4 - схема раз-
жимника.
Устройство для снятия шлангов доильных стаканов содержит зигзагообразные руко-
ятки 1 и 2, связанные друг с другом подвижным болтовым соединением 3, упругий эле-
мент 6, разжимник 7, упор 8. Губки 4 и 5 и губы 9 и 10 для снятия шлангов 13 должны
быть выполнены размером "d", равным диаметру трубки 11 доильного стакана 12.
Универсальный съемник для снятия шлангов доильных стаканов работает следующим
образом.
Сначала устанавливают упор 8 и губы 9 и 10 разжимника 7 между шлангом 13 и до-
ильным стаканом 12 (фиг. 1). Затем сжимают рукоятки 1 и 2, создавая зазор для дальней-
шего внедрения губок 4 и 5 съемника между шлангом 13 и доильным стаканом 12. Съем
шланга 13 с доильного стакана 12 происходит при сжатии губок 4 и 5 рукоятками 1 и 2
(фиг. 2), которые совершают криволинейное движение, повторяющее контуры трубки 11
доильного стакана 12. По окончании воздействия усилия на рукоятки 1 и 2, губки 4 и 5
возвращаются в исходное положение под действием упругого элемента 6.
Такое техническое решение снижает время на проведение технического обслуживания
и текущего ремонта, повышает производительность и тем самым расширяет функцио-
нальные возможности универсального съемника для снятия шлангов доильных стаканов.

3. BY 7375 U 2011.06.30
3
Фиг. 2
Фиг. 3
Фиг. 4
