(54) УСТРОЙСТВО ДЛЯ УТИЛИЗАЦИИ ТЕПЛА КОРПУСА
ВРАЩАЮЩЕЙСЯ ПЕЧИ
(21) Номер заявки: u 20100232
(22) 2010.03.11
(71) Заявитель: Цумарев Юрий Алексее-
вич (BY)
(72) Авторы: Цумарев Юрий Алексеевич;
Латыпова Елена Юрьевна; Сургунт
Ярослав Михайлович; Грищенко Анд-
рей Сергеевич (BY)
(73) Патентообладатель: Цумарев Юрий
Алексеевич (BY)
(57)
Устройство для утилизации тепла корпуса вращающейся печи, содержащее непод-
вижные оболочки, установленные с зазором относительно корпуса и огибающие его, от-
личающееся тем, что оболочки имеют форму замкнутых цилиндрических обечаек и
распределены вдоль корпуса, при этом упомянутые обечайки имеют равномерно распо-
ложенные по окружности отверстия, которые соединены со всасывающей трубой ком-
прессора для подачи воздуха в горелку печи.
(56)
1. А.с. СССР 1173144, МПК F 27D 9/00, 1985.
2. А.с. СССР 1681160, МПК F 27D 9/00, 1991.
Полезная модель относится к устройствам для использования тепла вращающихся пе-
чей, например печей для обжига керамзита или цементного клинкера.
Известно устройство для утилизации тепла вращающихся печей, выполненное в виде
теплообменных труб, установленных с зазором относительно корпуса и снабженных ох-
лаждающими коллекторами [1].
Недостатком данного устройства является неполное использование тепла корпуса вра-
щающейся печи.
Наиболее близким к заявляемому объекту по технической сущности и достигаемому
результату является устройство для утилизации тепла корпуса вращающейся печи, содер-
BY7024U2011.02.28

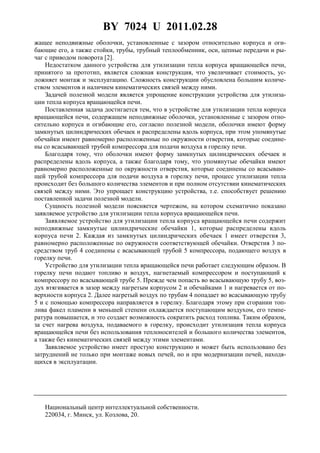

2. BY 7024 U 2011.02.28
жащее неподвижные оболочки, установленные с зазором относительно корпуса и оги-
бающие его, а также стойки, трубы, трубный теплообменник, оси, цепные передачи и ры-
чаг с приводом поворота [2].
Недостатком данного устройства для утилизации тепла корпуса вращающейся печи,
принятого за прототип, является сложная конструкция, что увеличивает стоимость, ус-
ложняет монтаж и эксплуатацию. Сложность конструкции обусловлена большим количе-
ством элементов и наличием кинематических связей между ними.
Задачей полезной модели является упрощение конструкции устройства для утилиза-
ции тепла корпуса вращающейся печи.
Поставленная задача достигается тем, что в устройстве для утилизации тепла корпуса
вращающейся печи, содержащем неподвижные оболочки, установленные с зазором отно-
сительно корпуса и огибающие его, согласно полезной модели, оболочки имеют форму
замкнутых цилиндрических обечаек и распределены вдоль корпуса, при этом упомянутые
обечайки имеют равномерно расположенные по окружности отверстия, которые соедине-
ны со всасывающей трубой компрессора для подачи воздуха в горелку печи.
Благодаря тому, что оболочки имеют форму замкнутых цилиндрических обечаек и
распределены вдоль корпуса, а также благодаря тому, что упомянутые обечайки имеют
равномерно расположенные по окружности отверстия, которые соединены со всасываю-
щей трубой компрессора для подачи воздуха в горелку печи, процесс утилизации тепла
происходит без большого количества элементов и при полном отсутствии кинематических
связей между ними. Это упрощает конструкцию устройства, т.е. способствует решению
поставленной задачи полезной модели.

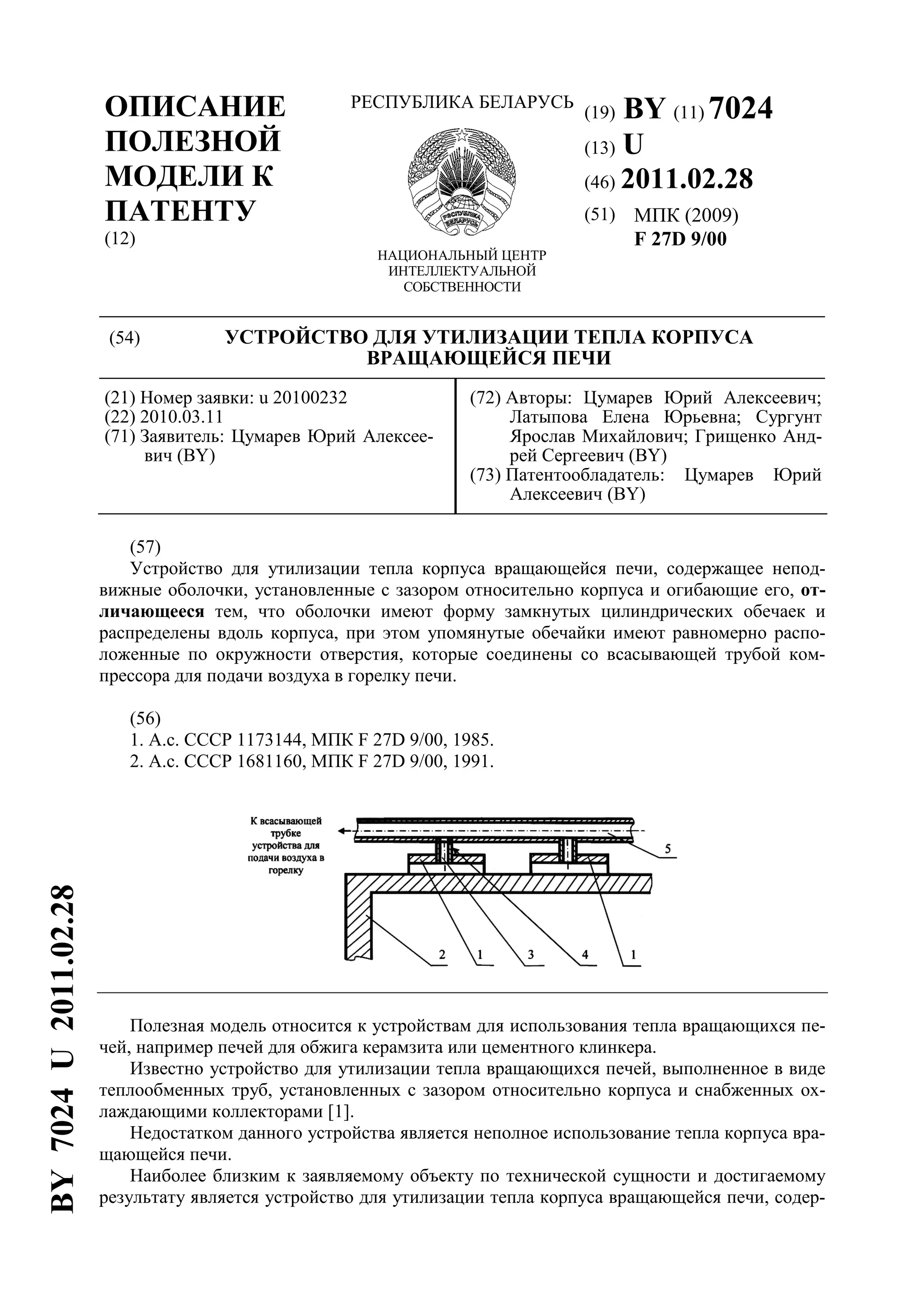

Сущность полезной модели поясняется чертежом, на котором схематично показано
заявляемое устройство для утилизации тепла корпуса вращающейся печи.
Заявляемое устройство для утилизации тепла корпуса вращающейся печи содержит
неподвижные замкнутые цилиндрические обечайки 1, которые распределены вдоль
корпуса печи 2. Каждая из замкнутых цилиндрических обечаек 1 имеет отверстия 3,
равномерно расположенные по окружности соответствующей обечайки. Отверстия 3 по-
средством труб 4 соединены с всасывающей трубой 5 компрессора, подающего воздух в
горелку печи.
Устройство для утилизации тепла вращающейся печи работает следующим образом. В
горелку печи подают топливо и воздух, нагнетаемый компрессором и поступающий к
компрессору по всасывающей трубе 5. Прежде чем попасть во всасывающую трубу 5, воз-
дух втягивается в зазор между нагретым корпусом 2 и обечайками 1 и нагревается от по-
верхности корпуса 2. Далее нагретый воздух по трубам 4 попадает во всасывающую трубу
5 и с помощью компрессора направляется в горелку. Благодаря этому при сгорании топ-
лива факел пламени в меньшей степени охлаждается поступающим воздухом, его темпе-
ратура повышается, и это создает возможность сократить расход топлива. Таким образом,
за счет нагрева воздуха, подаваемого в горелку, происходит утилизация тепла корпуса
вращающейся печи без использования теплоносителей и большого количества элементов,
а также без кинематических связей между этими элементами.
Заявляемое устройство имеет простую конструкцию и может быть использовано без
затруднений не только при монтаже новых печей, но и при модернизации печей, находя-
щихся в эксплуатации.
