Παρουσίαση μαθήματος

1. Μάθημα 4.4
Μετάδοση πιέσεων στα ρευστά

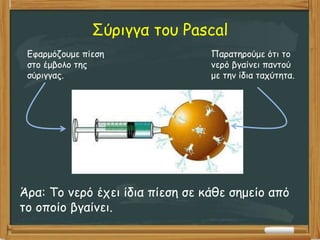

2. Σύριγγα του Pascal
Άρα: Το νερό έχει ίδια πίεση σε κάθε σημείο από
το οποίο βγαίνει.
Εφαρμόζουμε πίεση
στο έμβολο της
σύριγγας.
Παρατηρούμε ότι το
νερό βγαίνει παντού
με την ίδια ταχύτητα.

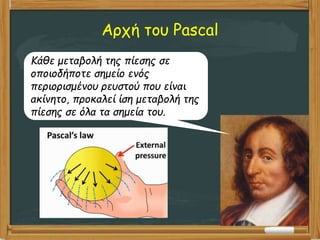

3. Αρχή του Pascal
Κάθε μεταβολή της πίεσης σε
οποιοδήποτε σημείο ενός
περιορισμένου ρευστού που είναι
ακίνητο, προκαλεί ίση μεταβολή της
πίεσης σε όλα τα σημεία του.

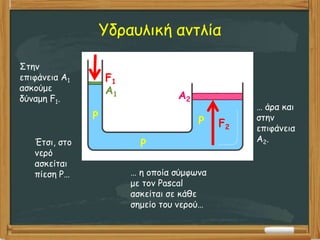

4. Υδραυλική αντλία
Στην
επιφάνεια Α1
ασκούμε
δύναμη F1.
F1
A1 A2
Έτσι, στο
νερό
ασκείται
πίεση P…
P
… η οποία σύμφωνα
με τον Pascal
ασκείται σε κάθε
σημείο του νερού…
P
F2
… άρα και
στην
επιφάνεια
Α2.
P

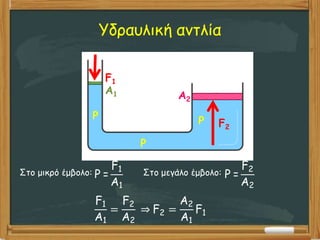

5. Υδραυλική αντλία
F1
A1 A2
P
P
F2
P
Στο μικρό έμβολο: P =
F1
A1
P =
F2
A2
F1
A1
=
F2
A2
F2 =
A2
A1
F1
Στο μεγάλο έμβολο:

6. Υδραυλική αντλία
Με τη χρήση της
υδραυλικής αντλίας
η δύναμη που
ασκούμε στο μικρό
έμβολο
πολλαπλασιάζεται
όσες φορές
μεγαλύτερη είναι η
μεγάλη από τη μικρή
επιφάνεια.
