1. Oracle Networking

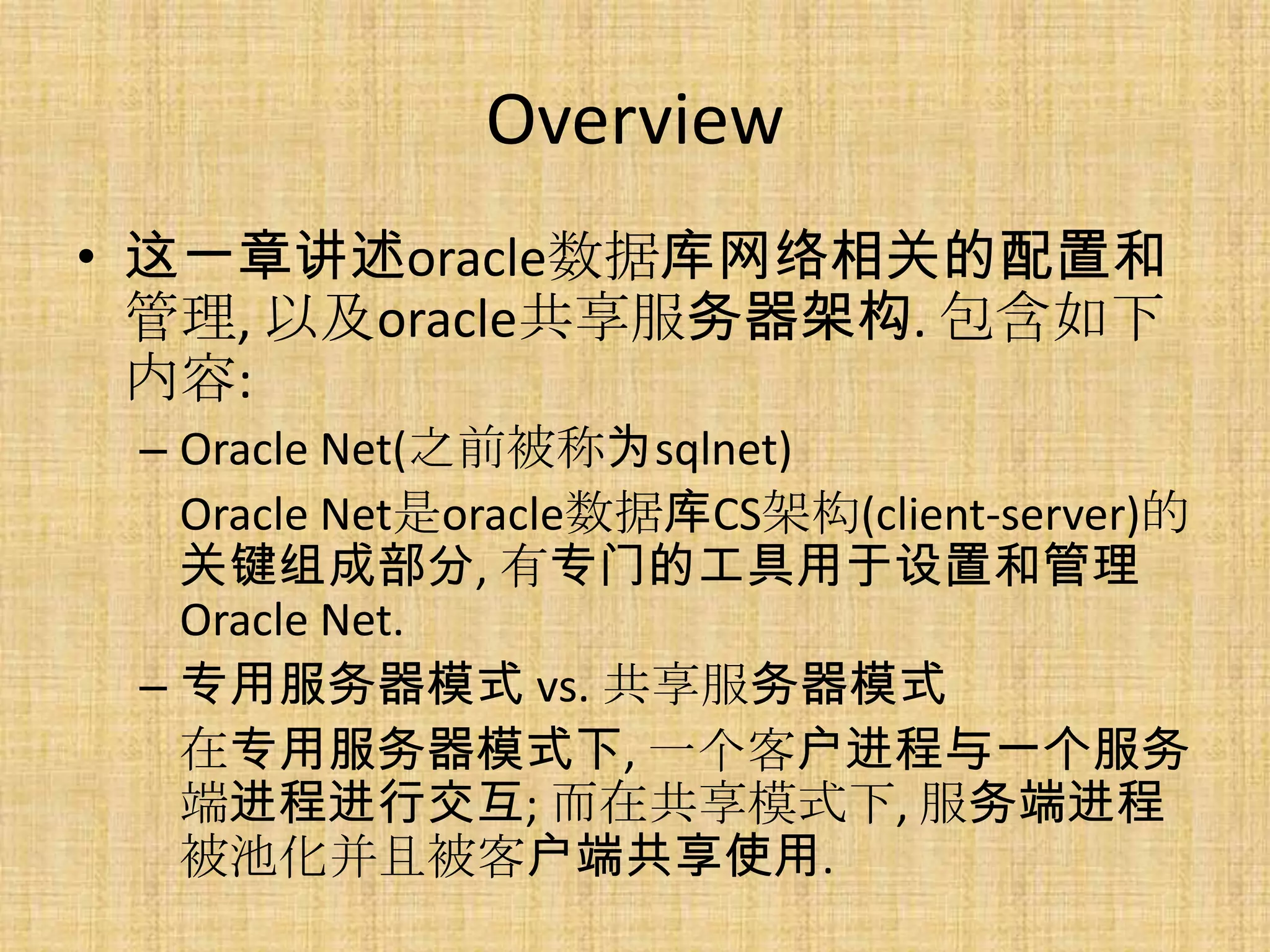

2. Overview
• 这一章讲述oracle数据库网络相关的配置和
管理, 以及oracle共享服务器架构. 包含如下
内容:
– Oracle Net(之前被称为sqlnet)
Oracle Net是oracle数据库CS架构(client-server)的
关键组成部分, 有专门的工具用于设置和管理
Oracle Net.
– 专用服务器模式 vs. 共享服务器模式
在专用服务器模式下, 一个客户进程与一个服务
端进程进行交互; 而在共享模式下, 服务端进程
被池化并且被客户端共享使用.

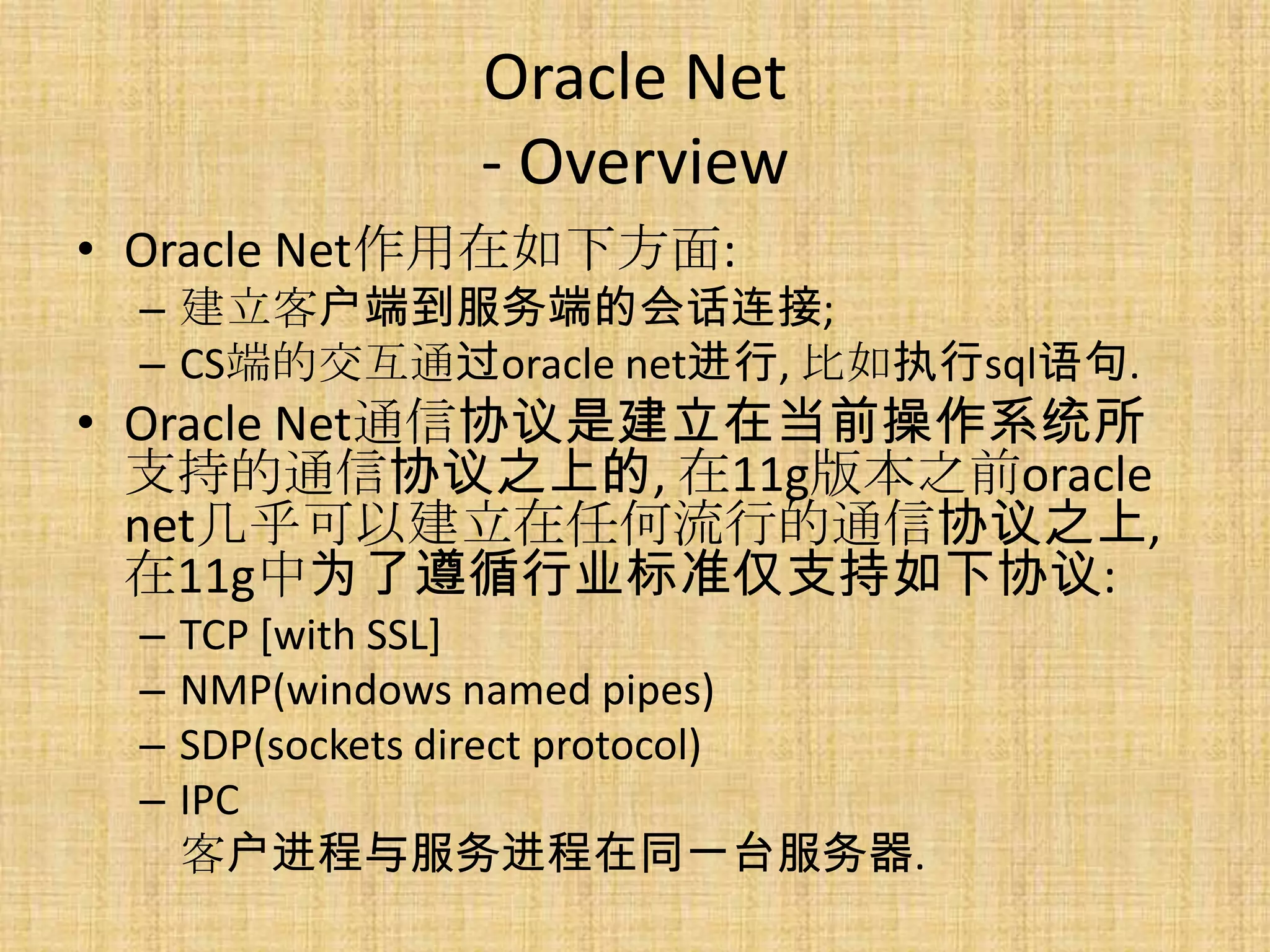

3. Oracle Net
- Overview
• Oracle Net作用在如下方面:
– 建立客户端到服务端的会话连接;
– CS端的交互通过oracle net进行, 比如执行sql语句.
• Oracle Net通信协议是建立在当前操作系统所
支持的通信协议之上的, 在11g版本之前oracle
net几乎可以建立在任何流行的通信协议之上,
在11g中为了遵循行业标准仅支持如下协议:
– TCP [with SSL]
– NMP(windows named pipes)
– SDP(sockets direct protocol)
– IPC
客户进程与服务进程在同一台服务器.

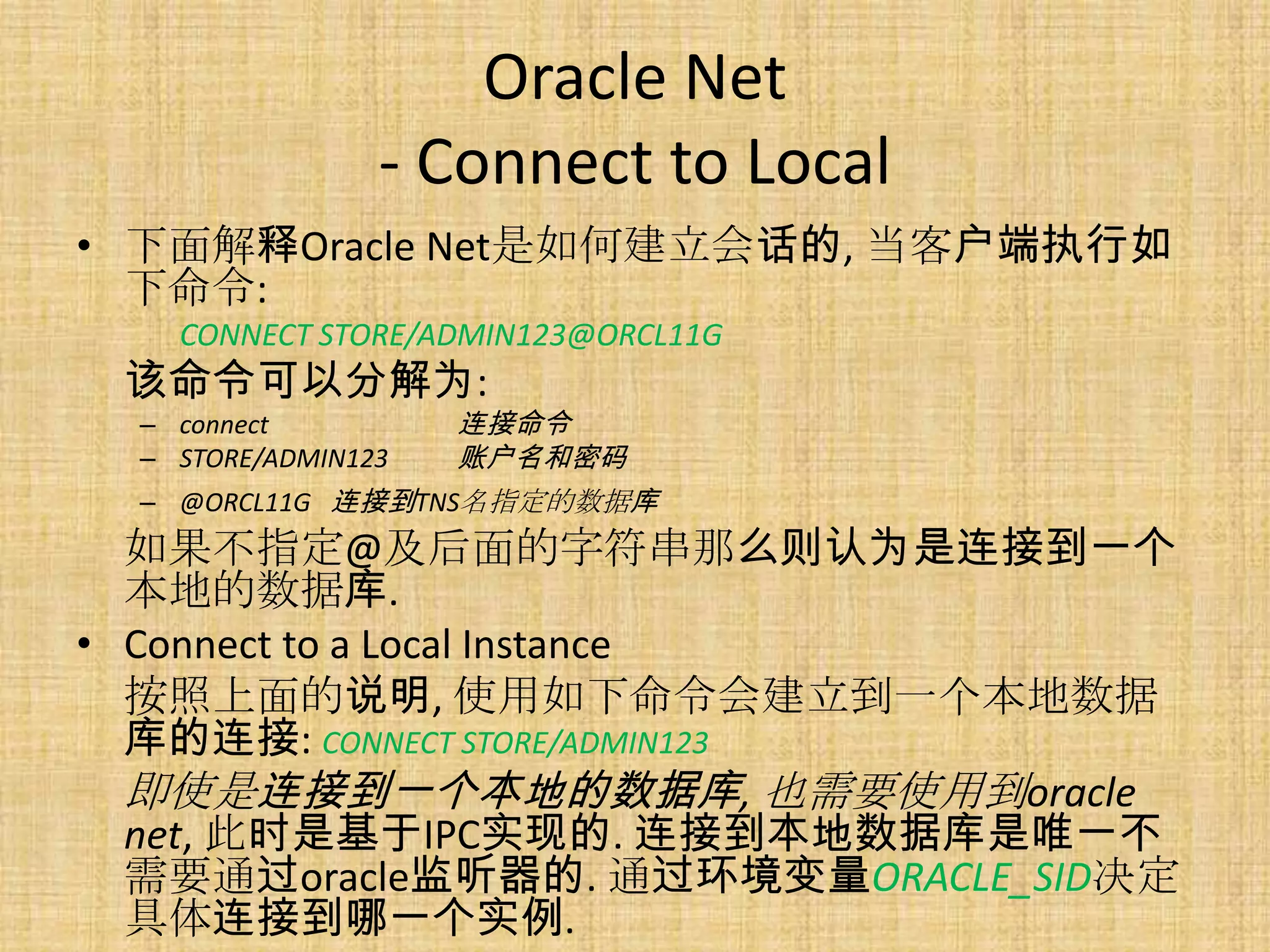

4. Oracle Net
- Connect to Local
• 下面解释Oracle Net是如何建立会话的, 当客户端执行如
下命令:
CONNECT STORE/ADMIN123@ORCL11G
该命令可以分解为:
– connect 连接命令
– STORE/ADMIN123 账户名和密码
– @ORCL11G 连接到TNS名指定的数据库
如果不指定@及后面的字符串那么则认为是连接到一个
本地的数据库.
• Connect to a Local Instance
按照上面的说明, 使用如下命令会建立到一个本地数据
库的连接: CONNECT STORE/ADMIN123
即使是连接到一个本地的数据库, 也需要使用到oracle
net, 此时是基于IPC实现的. 连接到本地数据库是唯一不
需要通过oracle监听器的. 通过环境变量ORACLE_SID决定
具体连接到哪一个实例.

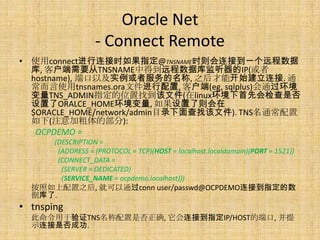

5. Oracle Net
- Connect Remote
• 使用connect进行连接时如果指定@TNSNAME时则会连接到一个远程数据
库, 客户端需要从TNSNAME中得到远程数据库监听器的IP(或者
hostname), 端口以及实例或者服务的名称, 之后才能开始建立连接. 通
常而言使用tnsnames.ora文件进行配置, 客户端(eg, sqlplus)会通过环境
变量TNS_ADMIN指定的位置找到该文件(在linux环境下首先会检查是否
设置了ORALCE_HOME环境变量, 如果设置了则会在
$ORACLE_HOME/network/admin目录下面查找该文件). TNS名通常配置
如下(注意加粗体的部分):
OCPDEMO =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = localhost.localdomain)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = ocpdemo.localhost)))
按照如上配置之后, 就可以通过conn user/passwd@OCPDEMO连接到指定的数
据库了.
• tnsping
此命令用于验证TNS名称配置是否正确, 它会连接到指定IP/HOST的端口, 并提
示连接是否成功.

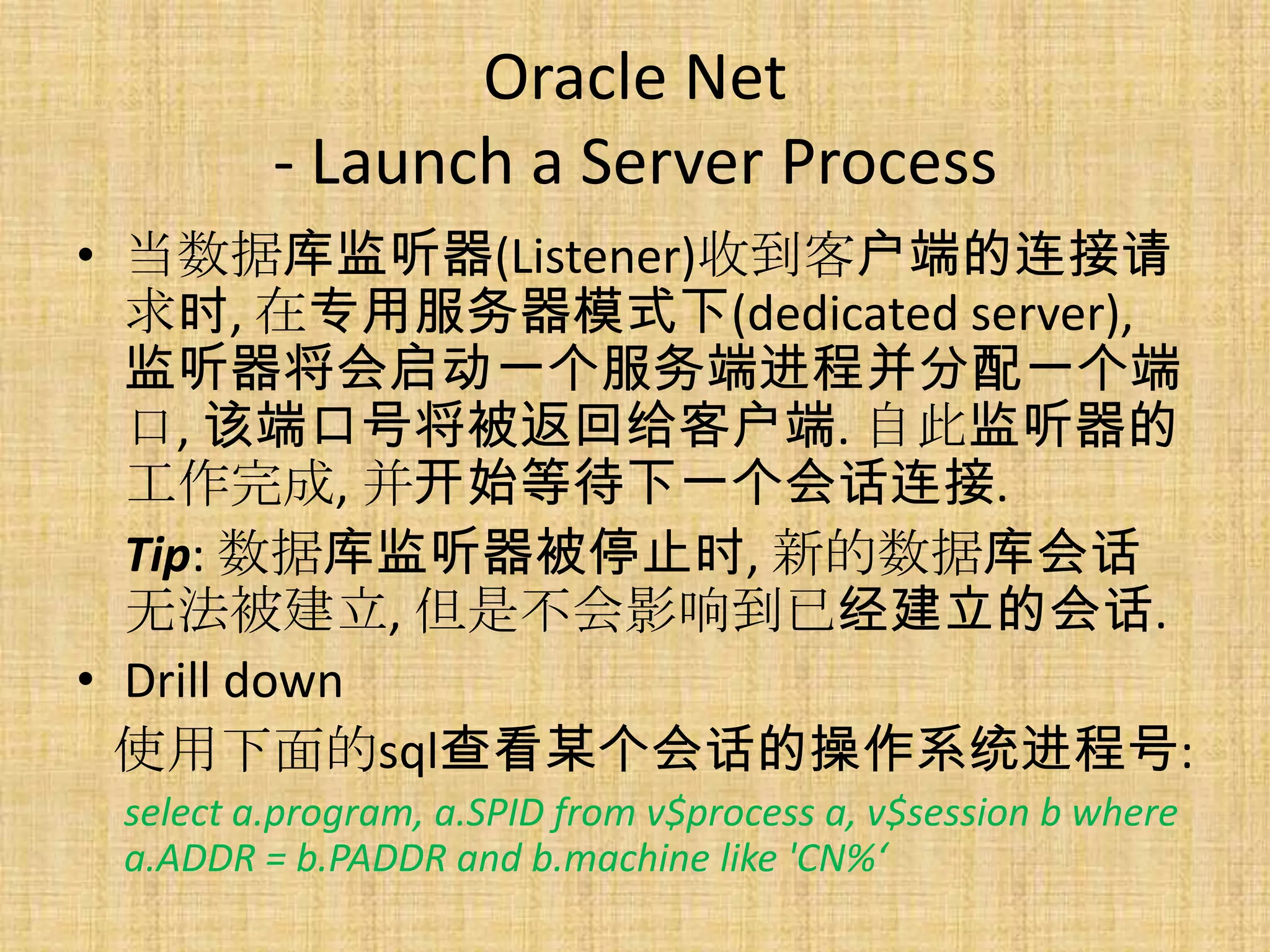

6. Oracle Net
- Launch a Server Process
• 当数据库监听器(Listener)收到客户端的连接请
求时, 在专用服务器模式下(dedicated server),
监听器将会启动一个服务端进程并分配一个端
口, 该端口号将被返回给客户端. 自此监听器的
工作完成, 并开始等待下一个会话连接.
Tip: 数据库监听器被停止时, 新的数据库会话
无法被建立, 但是不会影响到已经建立的会话.
• Drill down
使用下面的sql查看某个会话的操作系统进程号:
select a.program, a.SPID from v$process a, v$session b where
a.ADDR = b.PADDR and b.machine like 'CN%‘

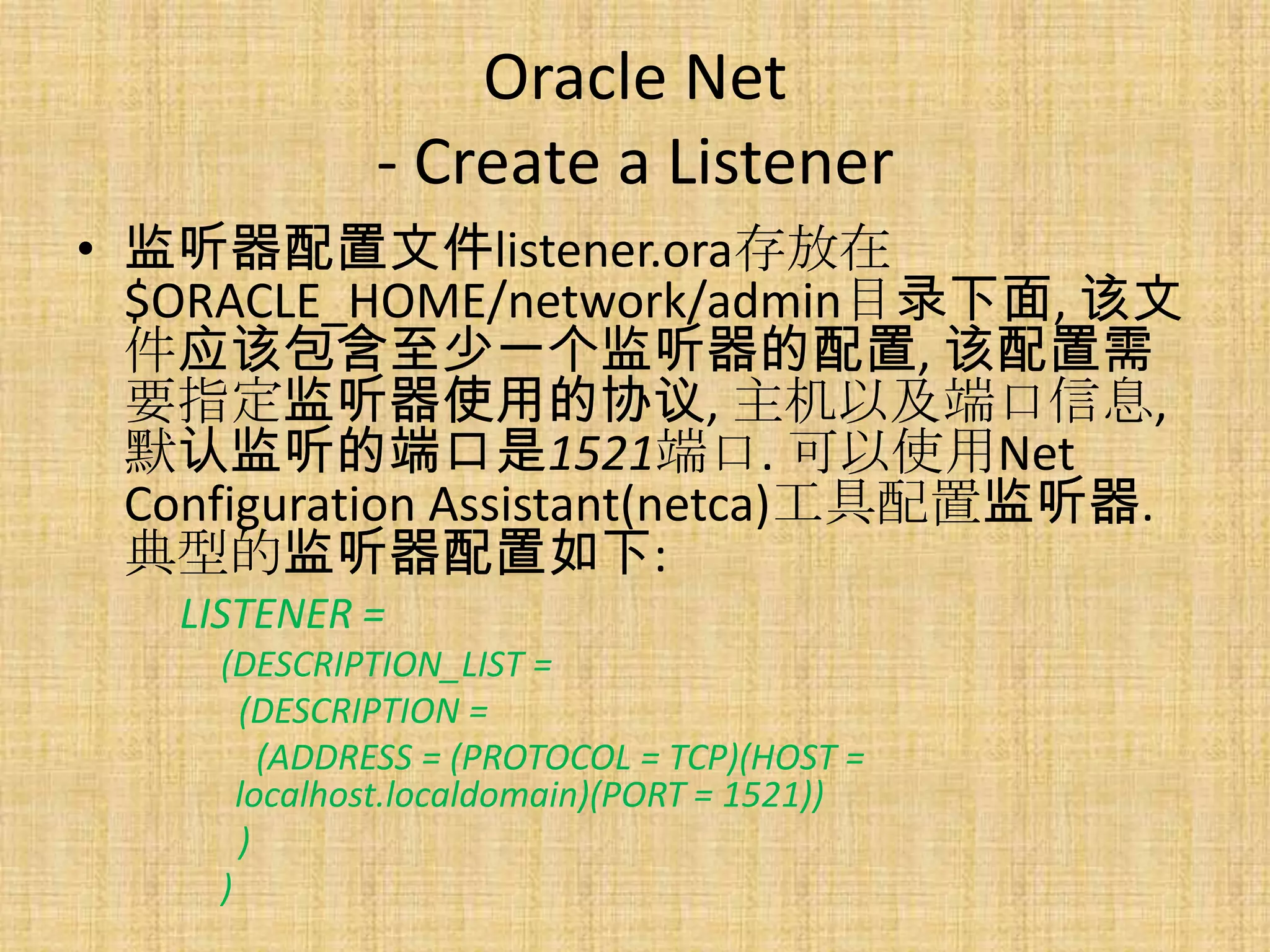

7. Oracle Net
- Create a Listener
• 监听器配置文件listener.ora存放在
$ORACLE_HOME/network/admin目录下面, 该文
件应该包含至少一个监听器的配置, 该配置需
要指定监听器使用的协议, 主机以及端口信息,
默认监听的端口是1521端口. 可以使用Net
Configuration Assistant(netca)工具配置监听器.
典型的监听器配置如下:
LISTENER =
(DESCRIPTION_LIST =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST =
localhost.localdomain)(PORT = 1521))
)
)

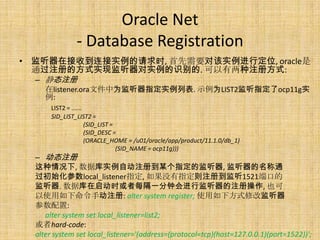

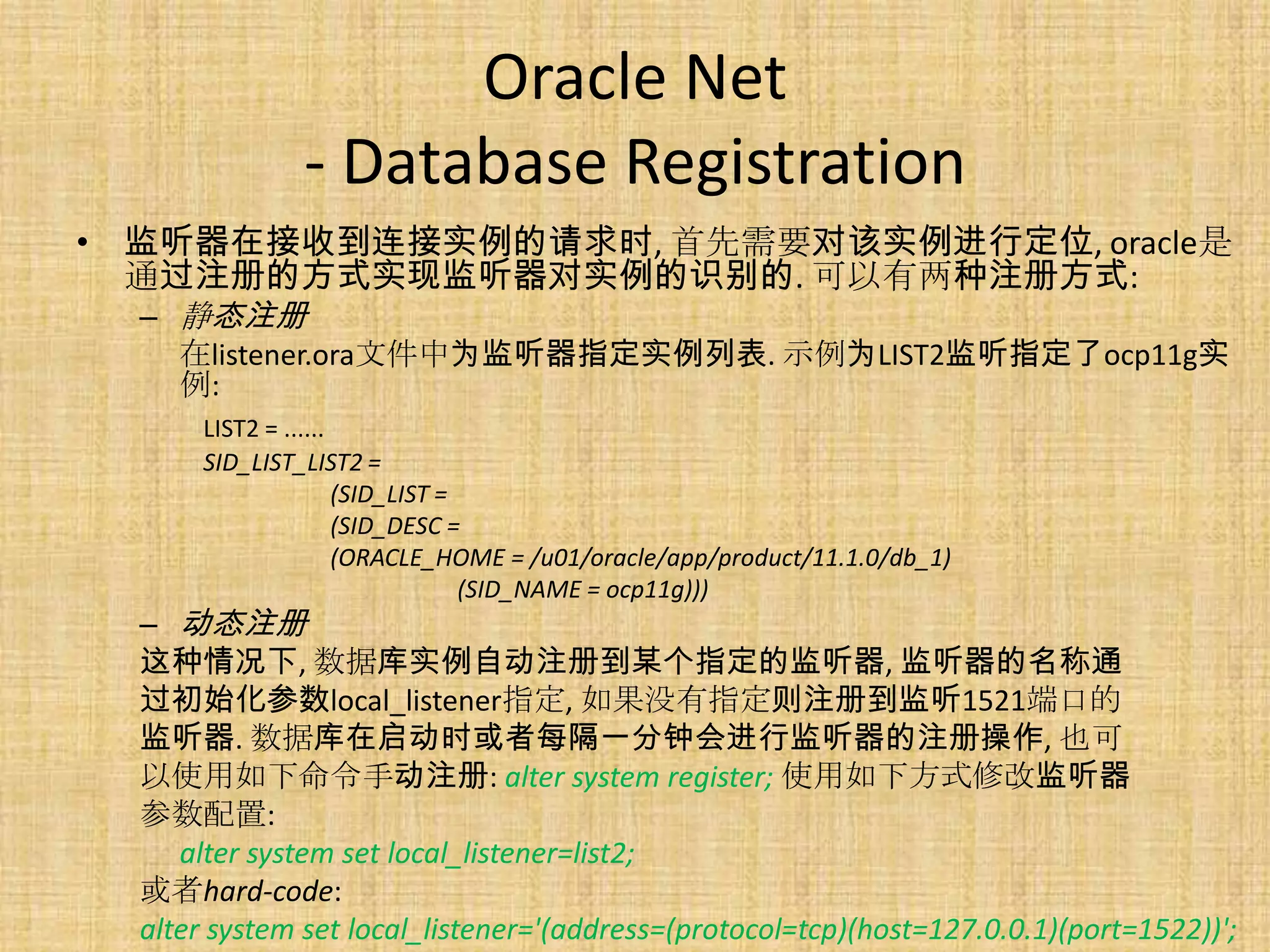

8. Oracle Net
- Database Registration
• 监听器在接收到连接实例的请求时, 首先需要对该实例进行定位, oracle是
通过注册的方式实现监听器对实例的识别的. 可以有两种注册方式:
– 静态注册
在listener.ora文件中为监听器指定实例列表. 示例为LIST2监听指定了ocp11g实
例:
LIST2 = ......
SID_LIST_LIST2 =
(SID_LIST =
(SID_DESC =
(ORACLE_HOME = /u01/oracle/app/product/11.1.0/db_1)
(SID_NAME = ocp11g)))
– 动态注册
这种情况下, 数据库实例自动注册到某个指定的监听器, 监听器的名称通
过初始化参数local_listener指定, 如果没有指定则注册到监听1521端口的
监听器. 数据库在启动时或者每隔一分钟会进行监听器的注册操作, 也可
以使用如下命令手动注册: alter system register; 使用如下方式修改监听器
参数配置:
alter system set local_listener=list2;
或者hard-code:
alter system set local_listener='(address=(protocol=tcp)(host=127.0.0.1)(port=1522))';

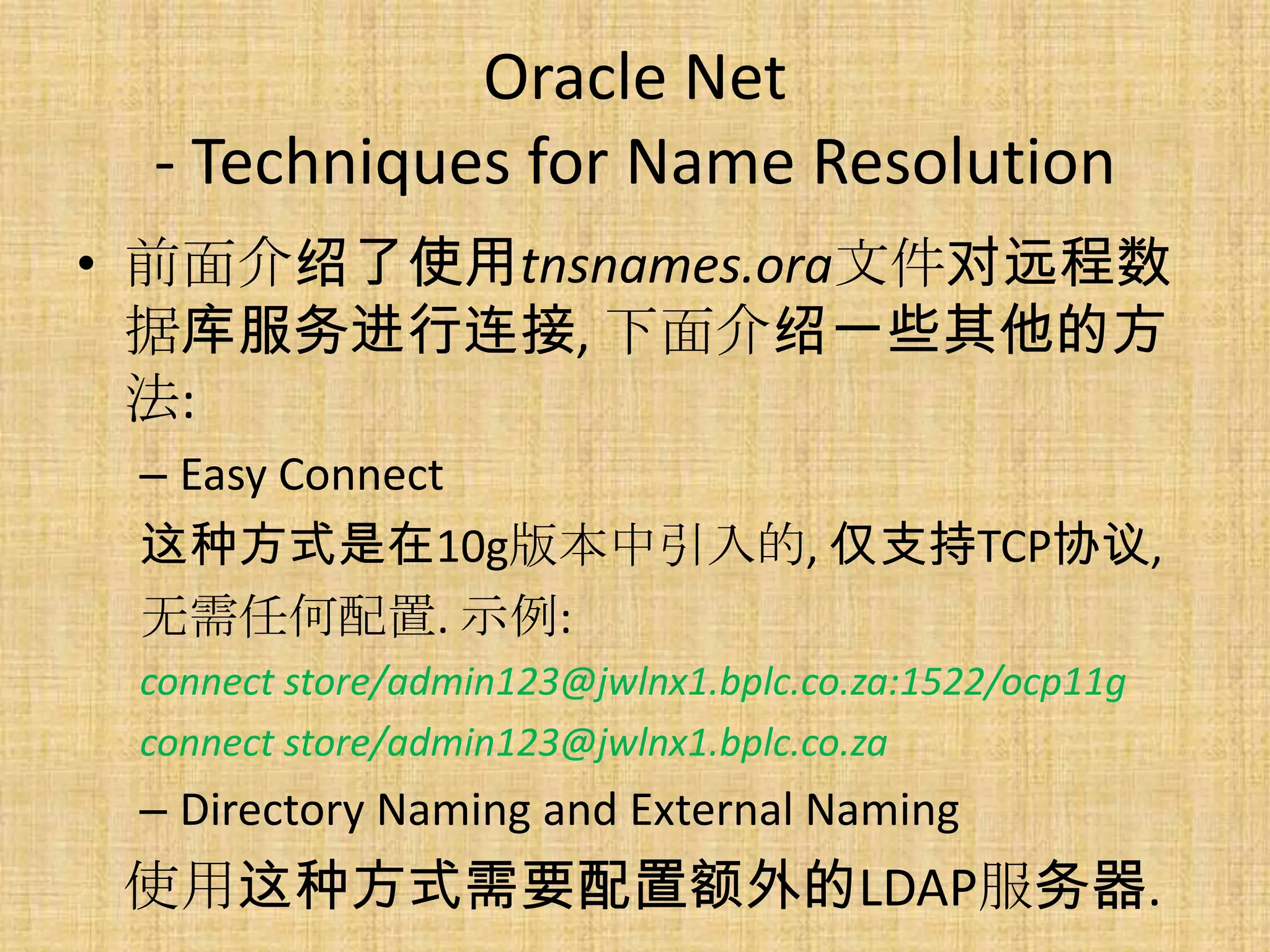

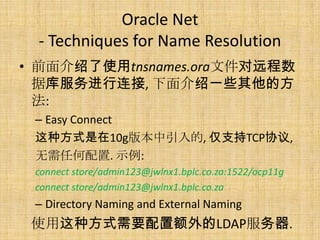

9. Oracle Net
- Techniques for Name Resolution
• 前面介绍了使用tnsnames.ora文件对远程数
据库服务进行连接, 下面介绍一些其他的方
法:
– Easy Connect
这种方式是在10g版本中引入的, 仅支持TCP协议,
无需任何配置. 示例:
connect store/admin123@jwlnx1.bplc.co.za:1522/ocp11g
connect store/admin123@jwlnx1.bplc.co.za
– Directory Naming and External Naming
使用这种方式需要配置额外的LDAP服务器.

10. Oracle Net

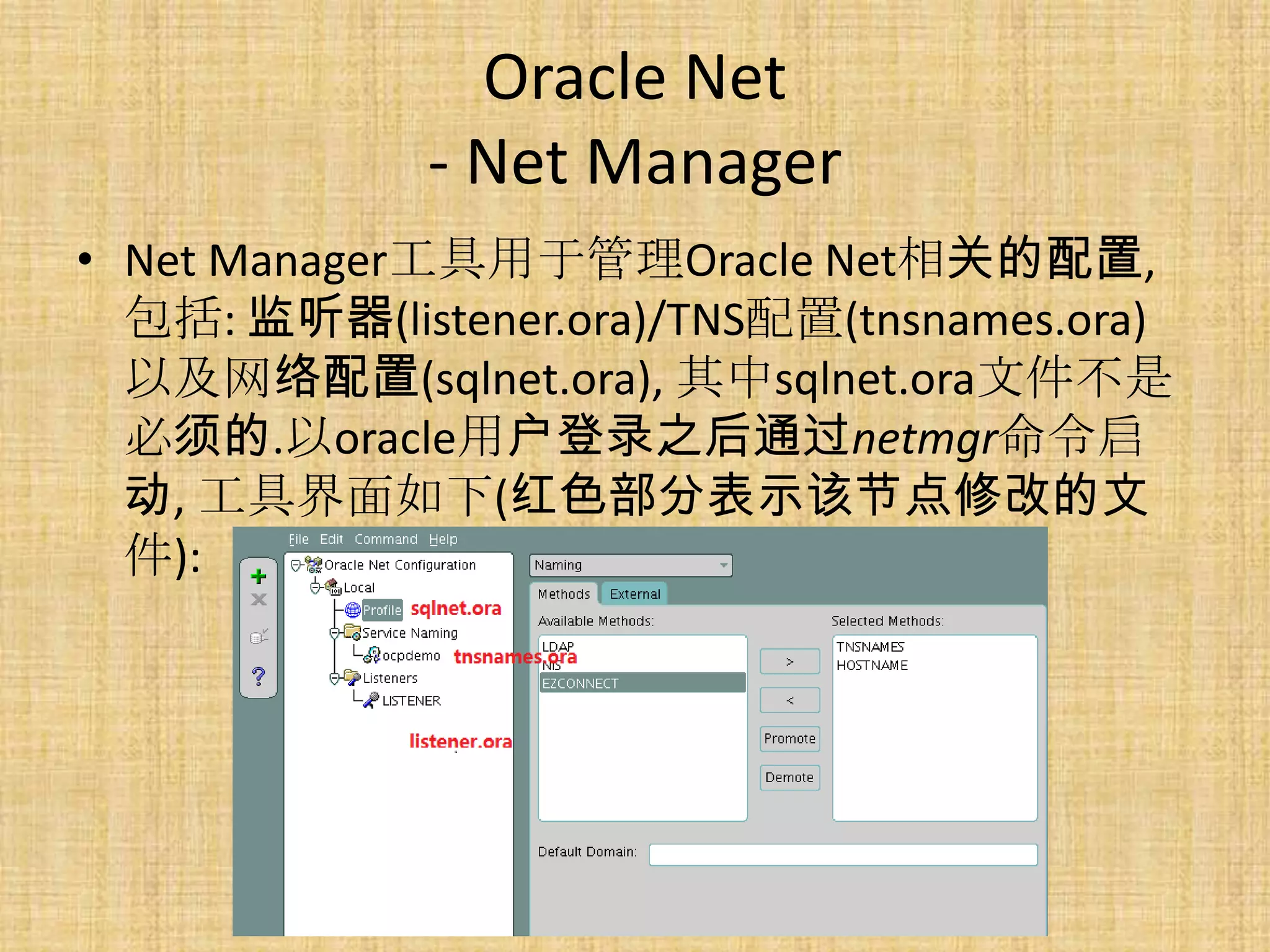

- Net Manager
• Net Manager工具用于管理Oracle Net相关的配置,
包括: 监听器(listener.ora)/TNS配置(tnsnames.ora)
以及网络配置(sqlnet.ora), 其中sqlnet.ora文件不是
必须的.以oracle用户登录之后通过netmgr命令启
动, 工具界面如下(红色部分表示该节点修改的文
件):

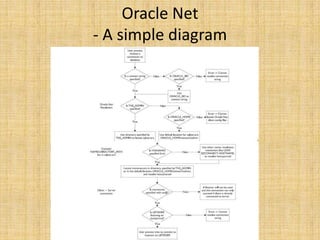

11. Oracle Net
- A simple diagram

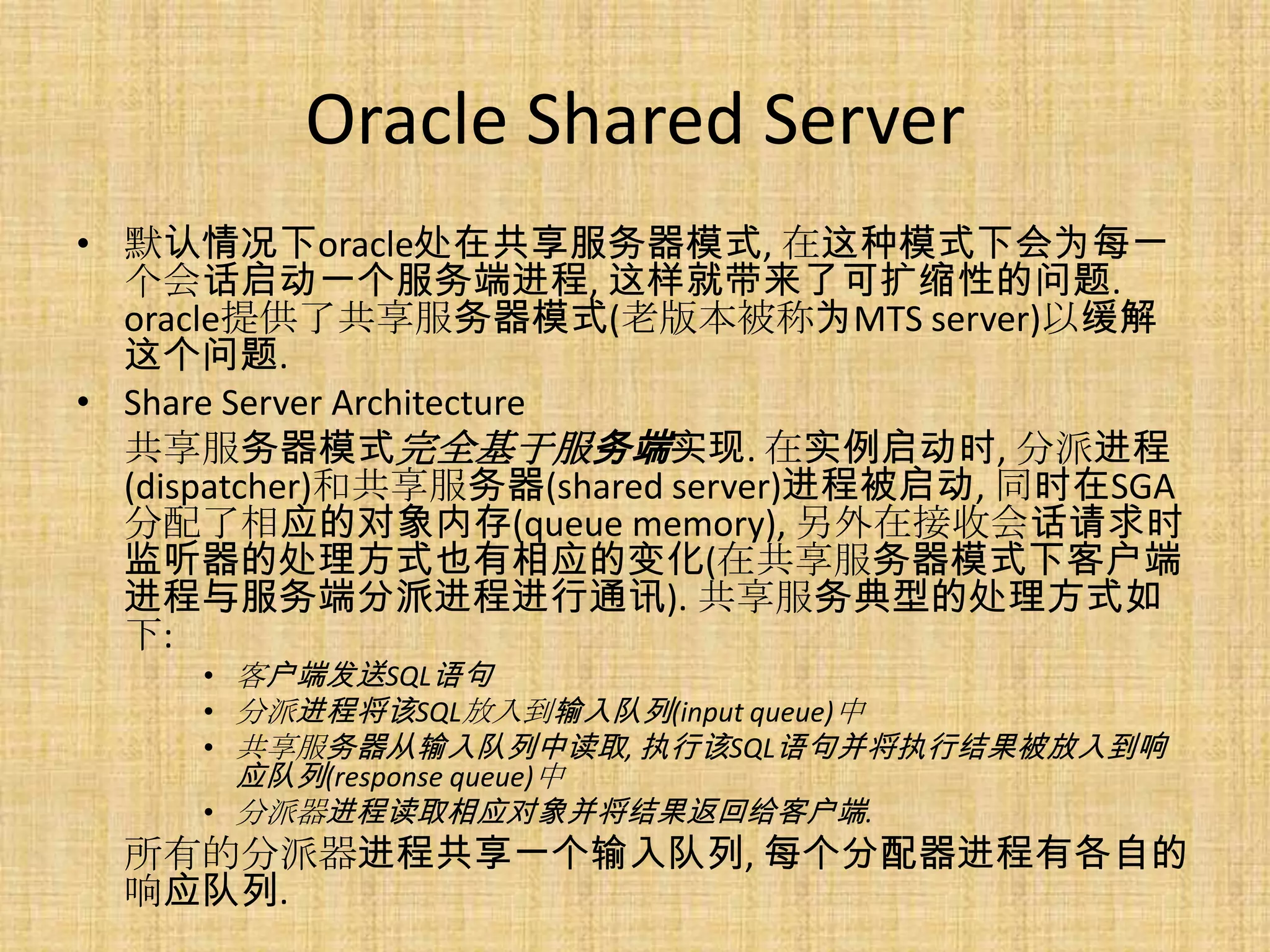

12. Oracle Shared Server
• 默认情况下oracle处在共享服务器模式, 在这种模式下会为每一
个会话启动一个服务端进程, 这样就带来了可扩缩性的问题.
oracle提供了共享服务器模式(老版本被称为MTS server)以缓解
这个问题.
• Share Server Architecture
共享服务器模式完全基于服务端实现. 在实例启动时, 分派进程
(dispatcher)和共享服务器(shared server)进程被启动, 同时在SGA
分配了相应的对象内存(queue memory), 另外在接收会话请求时
监听器的处理方式也有相应的变化(在共享服务器模式下客户端
进程与服务端分派进程进行通讯). 共享服务典型的处理方式如
下:
• 客户端发送SQL语句
• 分派进程将该SQL放入到输入队列(input queue)中
• 共享服务器从输入队列中读取, 执行该SQL语句并将执行结果被放入到响
应队列(response queue)中
• 分派器进程读取相应对象并将结果返回给客户端.
所有的分派器进程共享一个输入队列, 每个分配器进程有各自的
响应队列.

13. Oracle Shared Server
- UGA
• 在专用服务器模式下, 会为每个会话分配对应的PGA内存;
在共享服务器模式下, PGA内存则不再被使用, 会话数据将
会保存在称为UGA(user global area)的内存区域中, UGA是大
池(large pool)中的内存区域, 可以通过large_pool_size参数
配置大池的内存大小. 下图描述了共享服务器的工作方式:

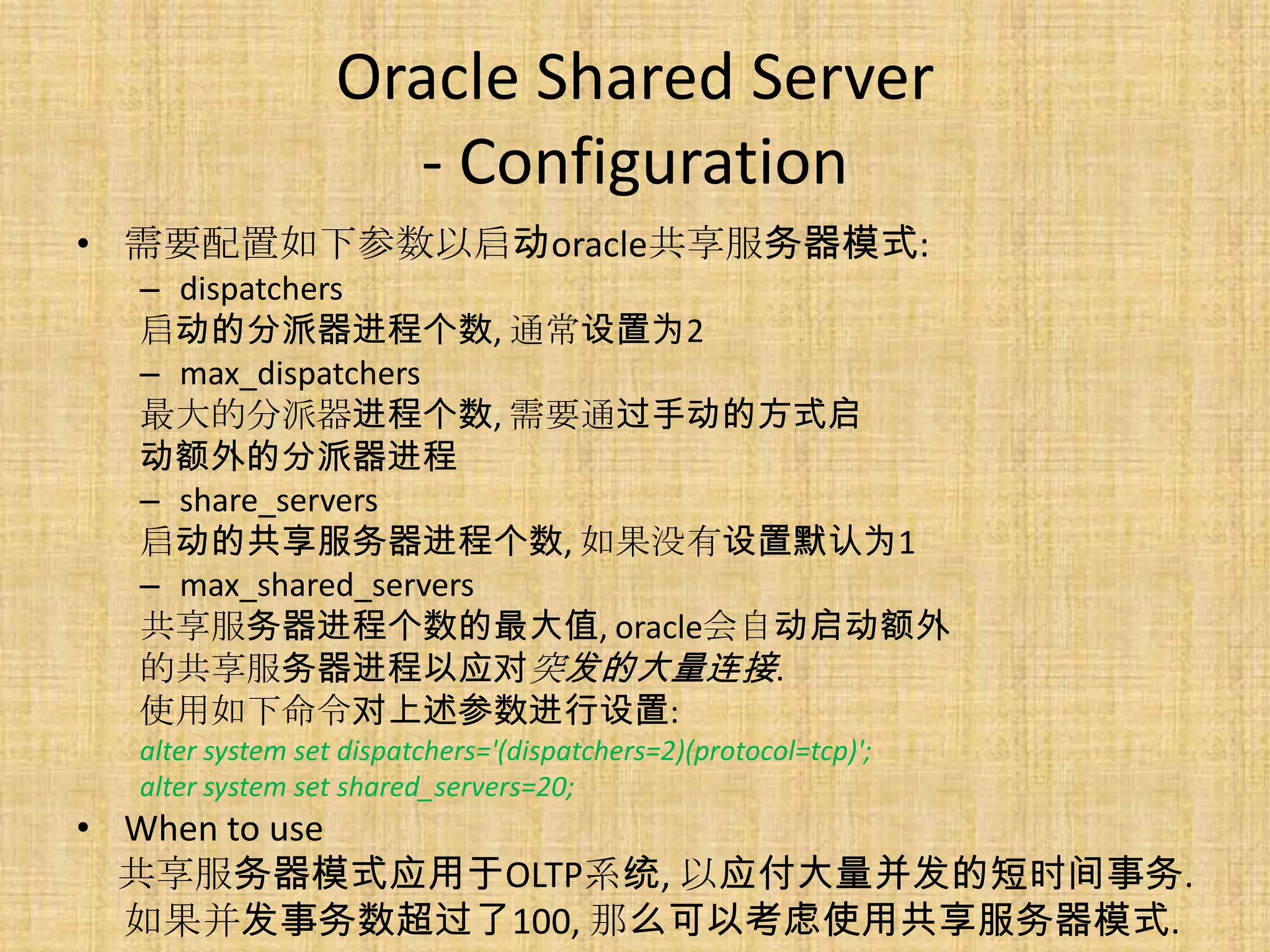

14. Oracle Shared Server
- Configuration
• 需要配置如下参数以启动oracle共享服务器模式:
– dispatchers
启动的分派器进程个数, 通常设置为2
– max_dispatchers
最大的分派器进程个数, 需要通过手动的方式启
动额外的分派器进程
– share_servers
启动的共享服务器进程个数, 如果没有设置默认为1
– max_shared_servers
共享服务器进程个数的最大值, oracle会自动启动额外
的共享服务器进程以应对突发的大量连接.
使用如下命令对上述参数进行设置:
alter system set dispatchers='(dispatchers=2)(protocol=tcp)';
alter system set shared_servers=20;
• When to use
共享服务器模式应用于OLTP系统, 以应付大量并发的短时间事务.
如果并发事务数超过了100, 那么可以考虑使用共享服务器模式.

15. END
