1. Workflow Miscellaneous

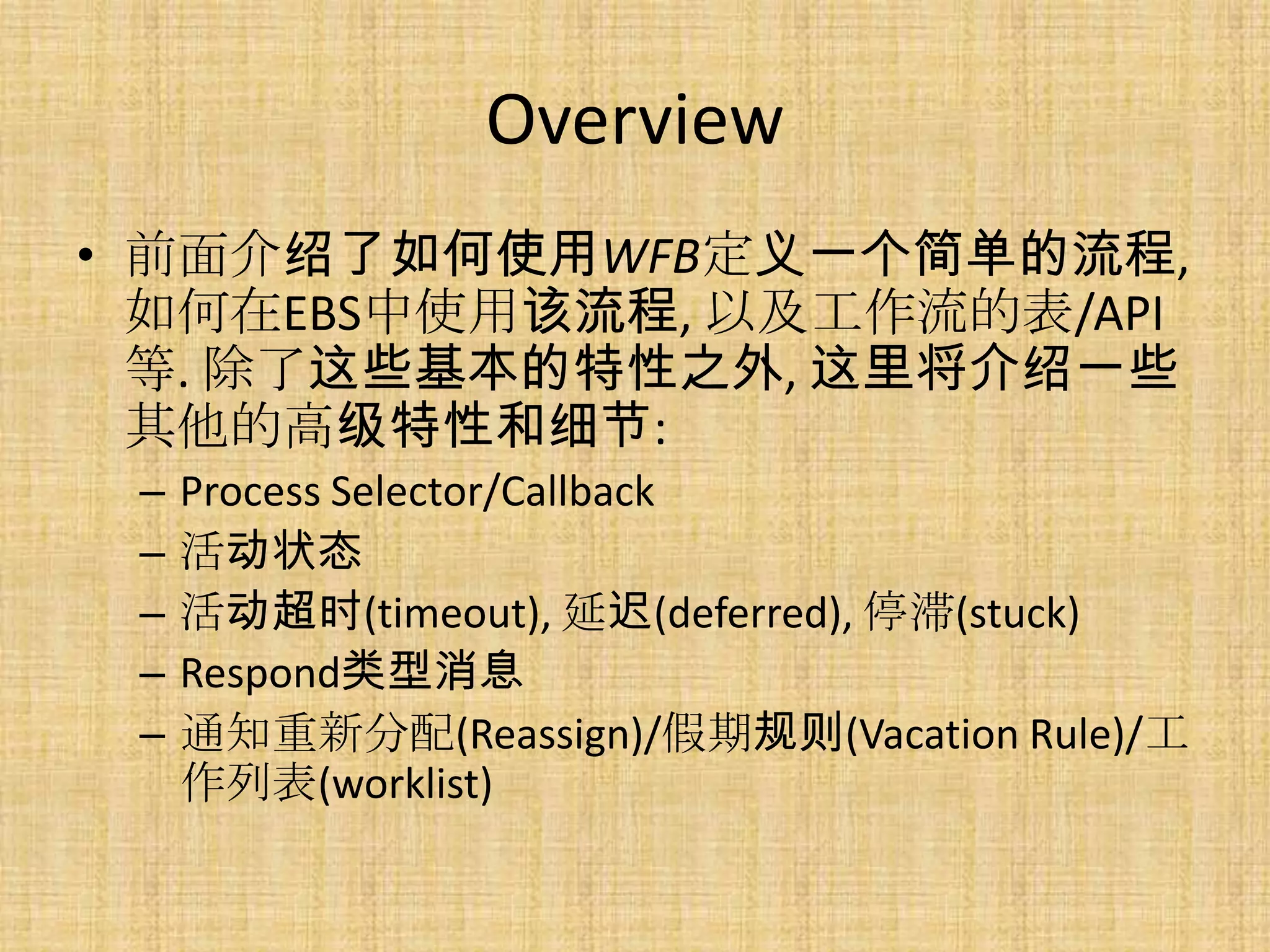

2. Overview
• 前面介绍了如何使用WFB定义一个简单的流程,
如何在EBS中使用该流程, 以及工作流的表/API
等. 除了这些基本的特性之外, 这里将介绍一些
其他的高级特性和细节:
– Process Selector/Callback
– 活动状态
– 活动超时(timeout), 延迟(deferred), 停滞(stuck)
– Respond类型消息
– 通知重新分配(Reassign)/假期规则(Vacation Rule)/工
作列表(worklist)

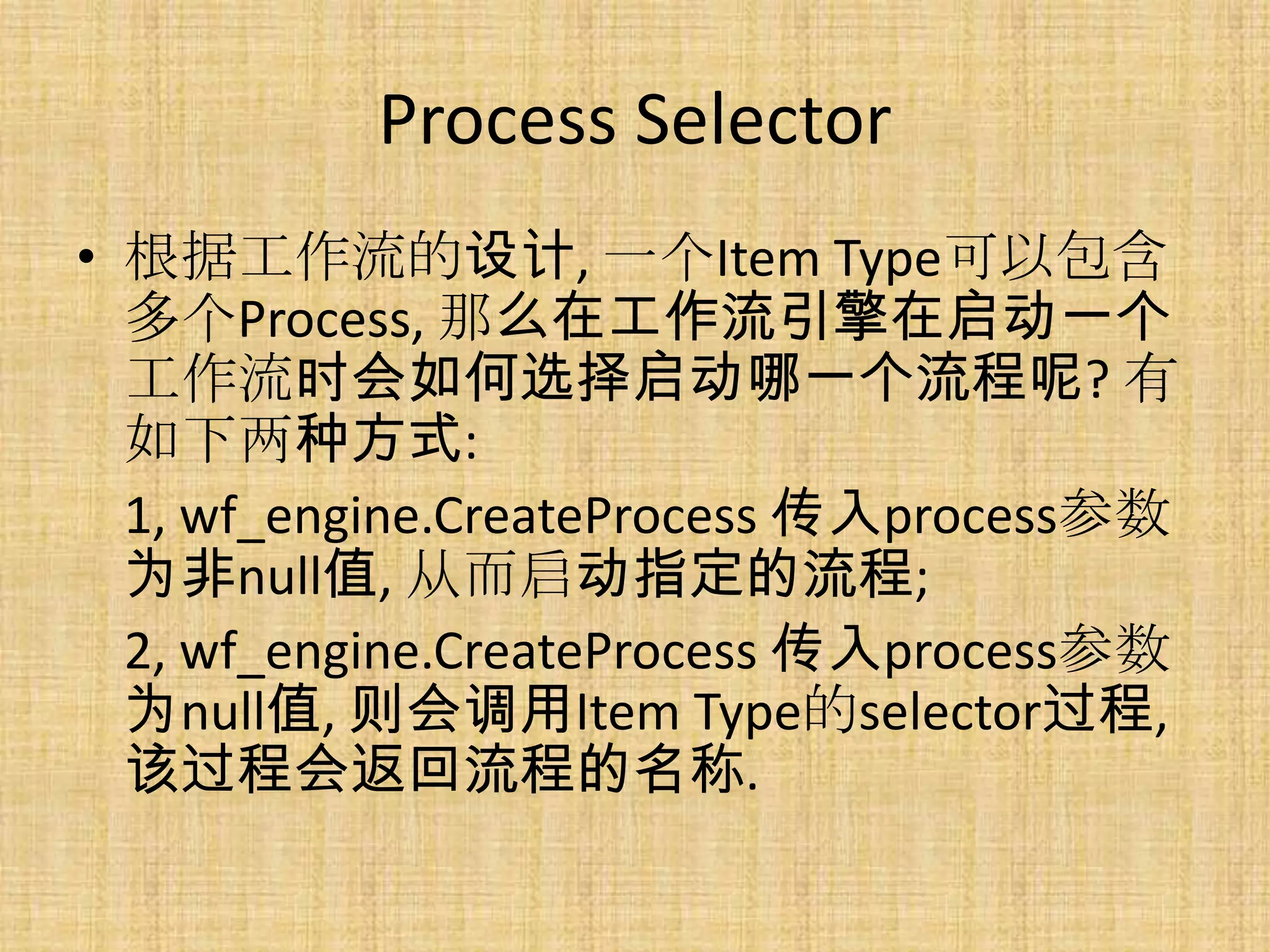

3. Process Selector
• 根据工作流的设计, 一个Item Type可以包含
多个Process, 那么在工作流引擎在启动一个
工作流时会如何选择启动哪一个流程呢? 有
如下两种方式:
1, wf_engine.CreateProcess 传入process参数
为非null值, 从而启动指定的流程;
2, wf_engine.CreateProcess 传入process参数
为null值, 则会调用Item Type的selector过程,
该过程会返回流程的名称.

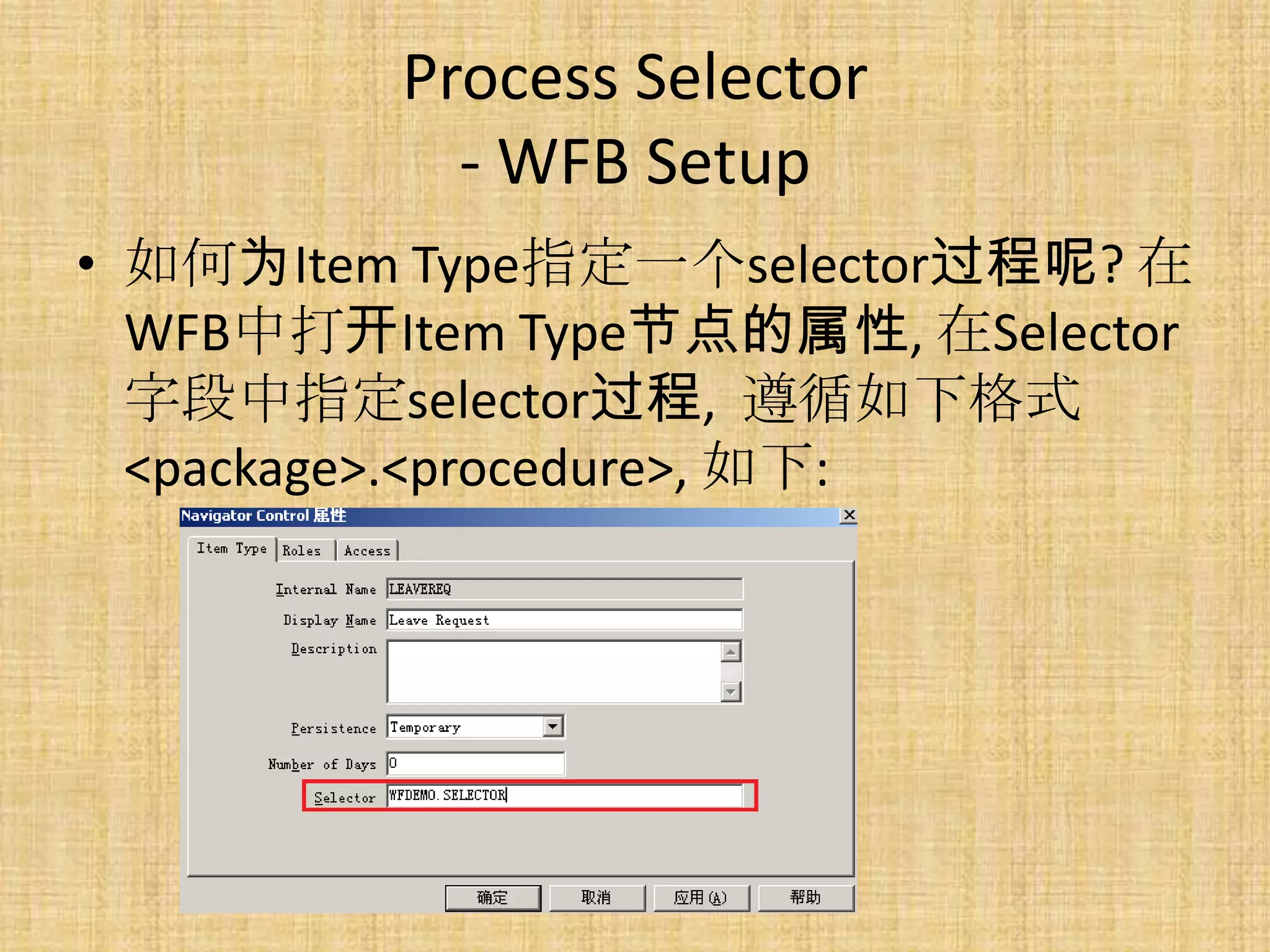

4. Process Selector
- WFB Setup
• 如何为Item Type指定一个selector过程呢? 在
WFB中打开Item Type节点的属性, 在Selector
字段中指定selector过程, 遵循如下格式
<package>.<procedure>, 如下:

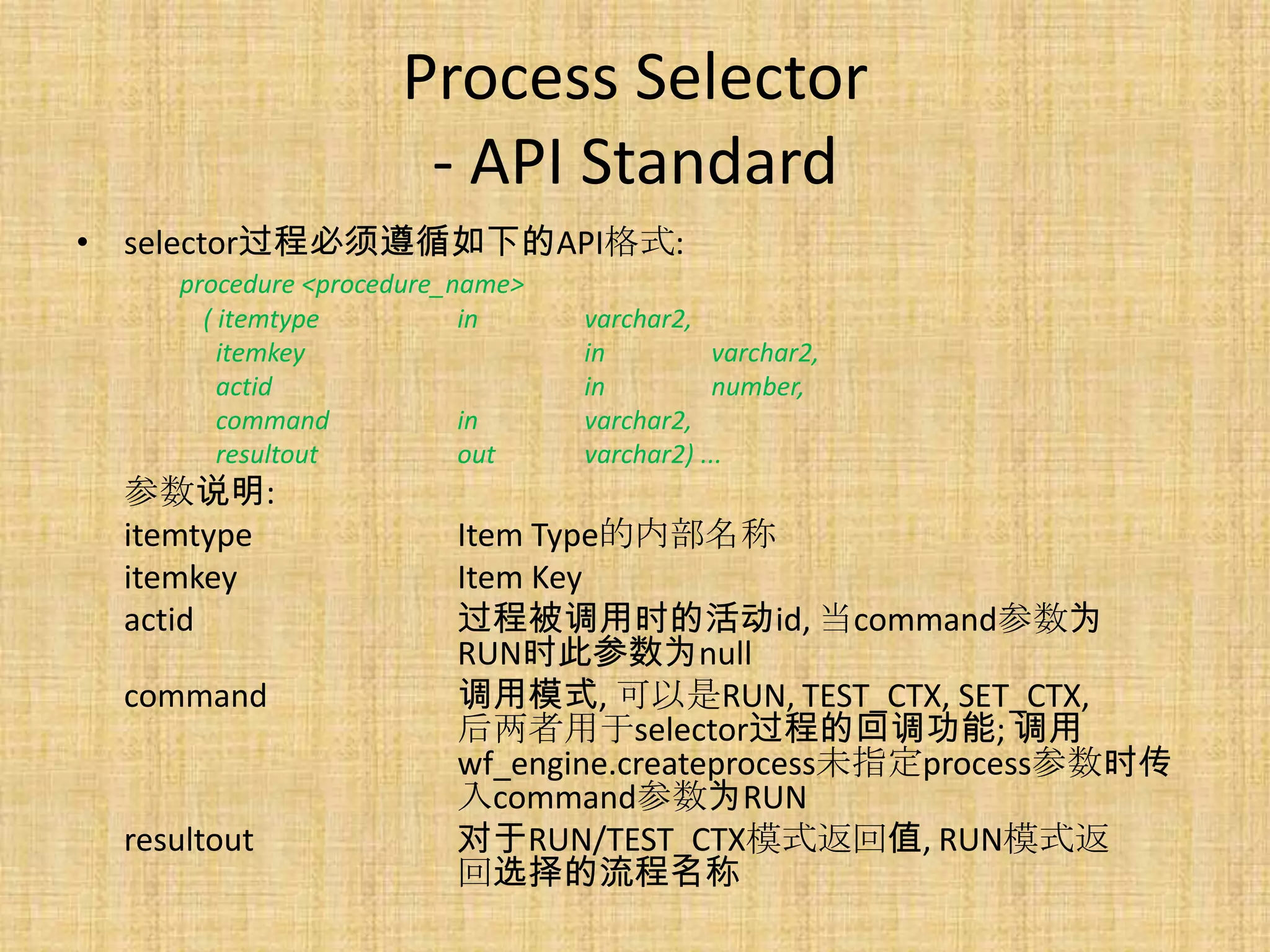

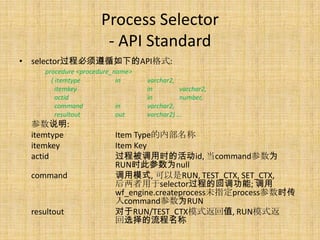

5. Process Selector
- API Standard
• selector过程必须遵循如下的API格式:
procedure <procedure_name>
( itemtype in varchar2,
itemkey in varchar2,
actid in number,
command in varchar2,
resultout out varchar2) ...
参数说明:
itemtype Item Type的内部名称
itemkey Item Key
actid 过程被调用时的活动id, 当command参数为
RUN时此参数为null
command 调用模式, 可以是RUN, TEST_CTX, SET_CTX,
后两者用于selector过程的回调功能; 调用
wf_engine.createprocess未指定process参数时传
入command参数为RUN
resultout 对于RUN/TEST_CTX模式返回值, RUN模式返
回选择的流程名称

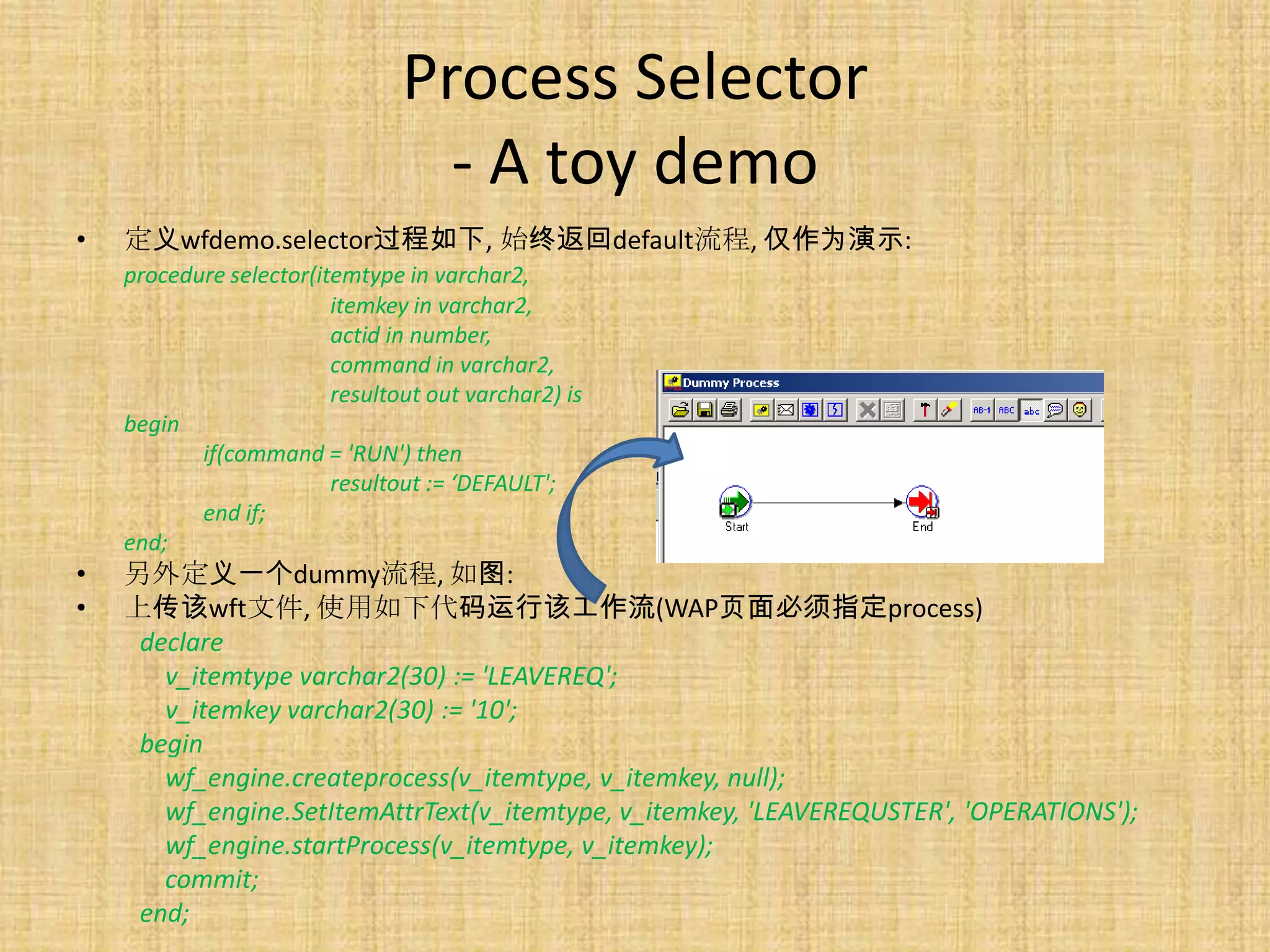

6. Process Selector
- A toy demo
• 定义wfdemo.selector过程如下, 始终返回default流程, 仅作为演示:
procedure selector(itemtype in varchar2,
itemkey in varchar2,
actid in number,
command in varchar2,
resultout out varchar2) is
begin
if(command = 'RUN') then
resultout := ‘DEFAULT';
end if;
end;
• 另外定义一个dummy流程, 如图:
• 上传该wft文件, 使用如下代码运行该工作流(WAP页面必须指定process)
declare
v_itemtype varchar2(30) := 'LEAVEREQ';
v_itemkey varchar2(30) := '10';
begin
wf_engine.createprocess(v_itemtype, v_itemkey, null);
wf_engine.SetItemAttrText(v_itemtype, v_itemkey, 'LEAVEREQUSTER', 'OPERATIONS');
wf_engine.startProcess(v_itemtype, v_itemkey);
commit;
end;

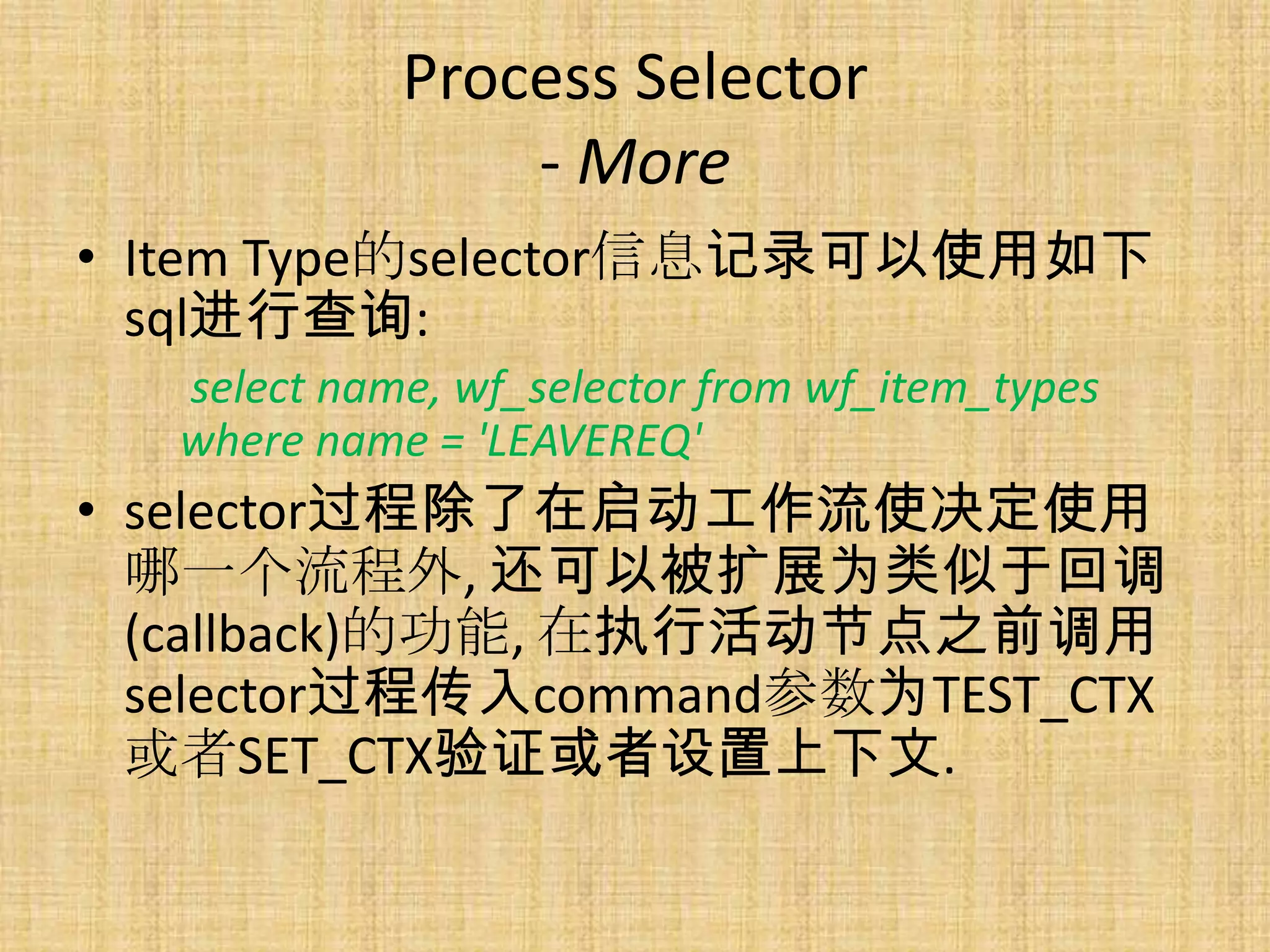

7. Process Selector
- More
• Item Type的selector信息记录可以使用如下
sql进行查询:
select name, wf_selector from wf_item_types
where name = 'LEAVEREQ'
• selector过程除了在启动工作流使决定使用
哪一个流程外, 还可以被扩展为类似于回调
(callback)的功能, 在执行活动节点之前调用
selector过程传入command参数为TEST_CTX
或者SET_CTX验证或者设置上下文.

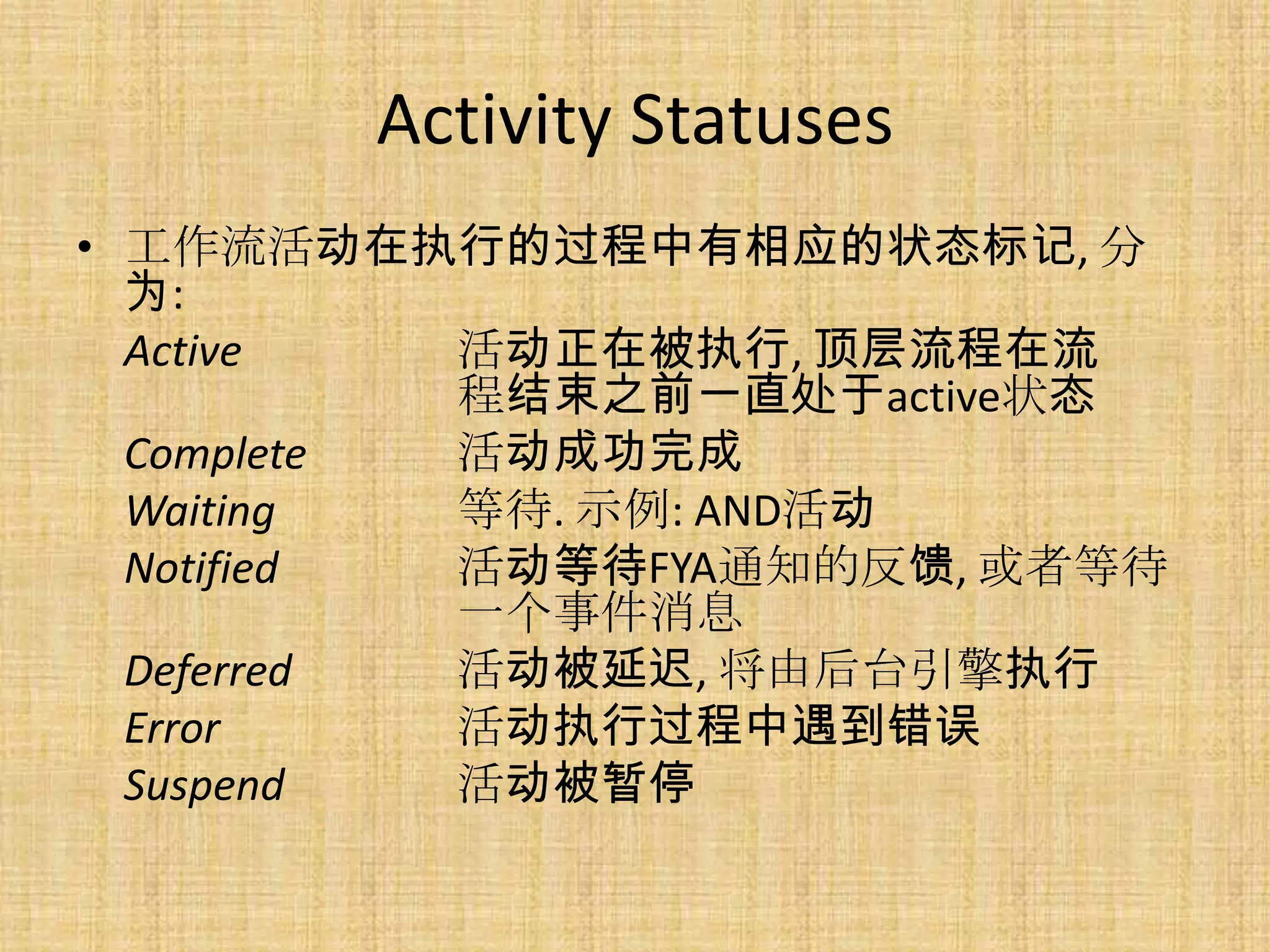

8. Activity Statuses
• 工作流活动在执行的过程中有相应的状态标记, 分
为:
Active 活动正在被执行, 顶层流程在流
程结束之前一直处于active状态
Complete 活动成功完成
Waiting 等待. 示例: AND活动
Notified 活动等待FYA通知的反馈, 或者等待
一个事件消息
Deferred 活动被延迟, 将由后台引擎执行
Error 活动执行过程中遇到错误
Suspend 活动被暂停

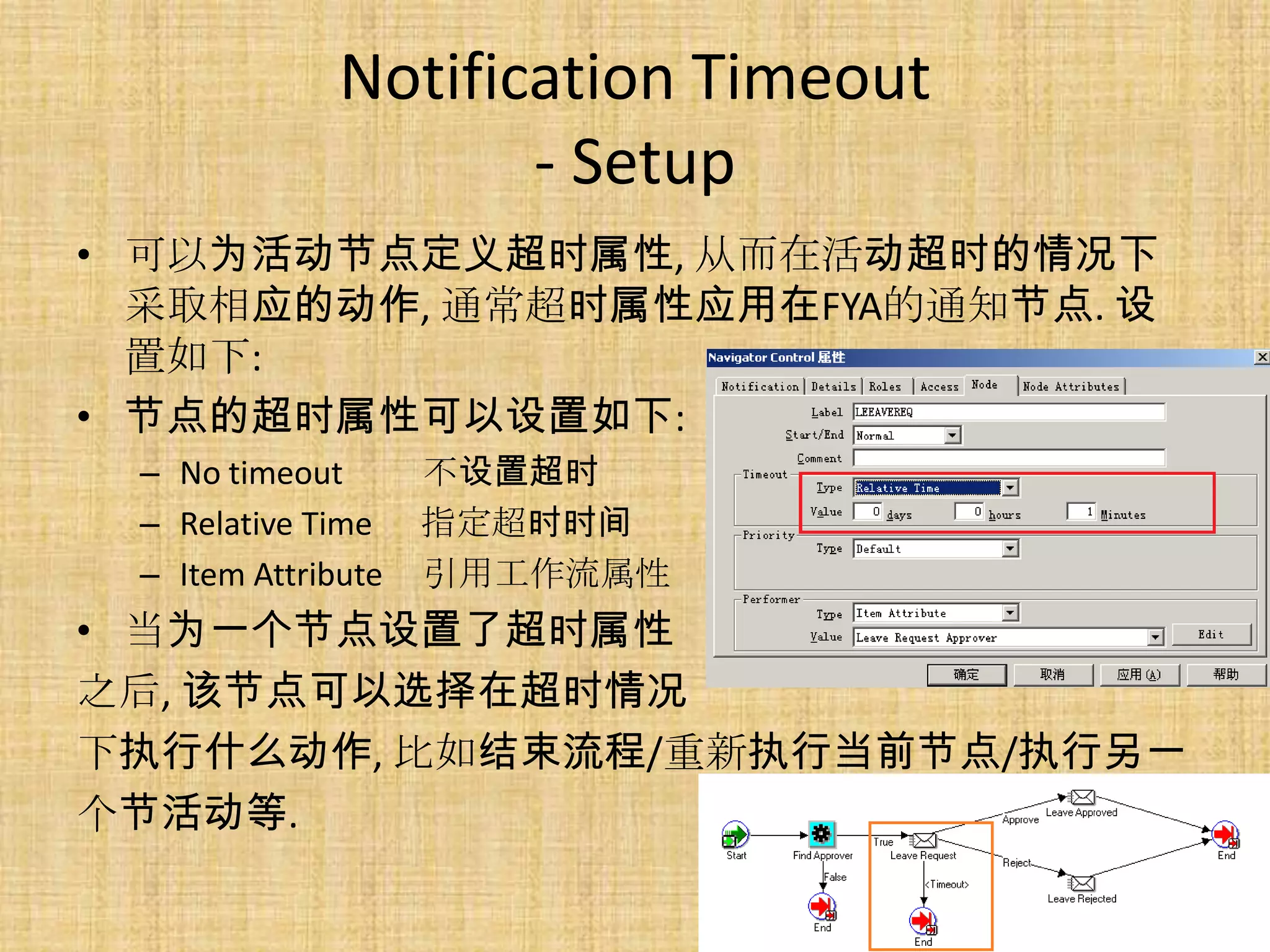

9. Notification Timeout
- Setup
• 可以为活动节点定义超时属性, 从而在活动超时的情况下
采取相应的动作, 通常超时属性应用在FYA的通知节点. 设
置如下:
• 节点的超时属性可以设置如下:
– No timeout 不设置超时
– Relative Time 指定超时时间
– Item Attribute 引用工作流属性
• 当为一个节点设置了超时属性
之后, 该节点可以选择在超时情况
下执行什么动作, 比如结束流程/重新执行当前节点/执行另一
个节活动等.

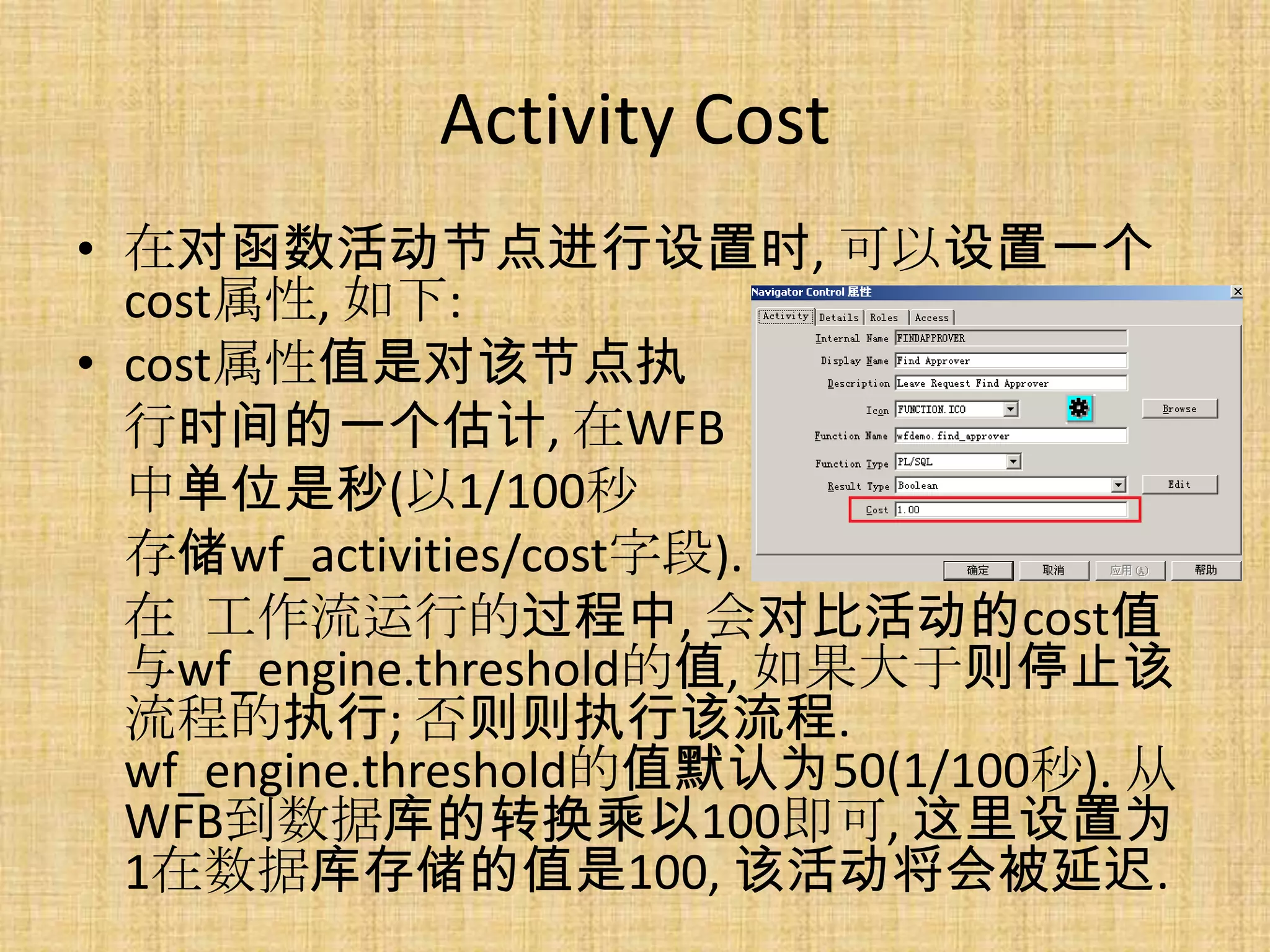

10. Activity Cost
• 在对函数活动节点进行设置时, 可以设置一个
cost属性, 如下:
• cost属性值是对该节点执
行时间的一个估计, 在WFB
中单位是秒(以1/100秒
存储wf_activities/cost字段).
在 工作流运行的过程中, 会对比活动的cost值
与wf_engine.threshold的值, 如果大于则停止该
流程的执行; 否则则执行该流程.
wf_engine.threshold的值默认为50(1/100秒). 从
WFB到数据库的转换乘以100即可, 这里设置为
1在数据库存储的值是100, 该活动将会被延迟.

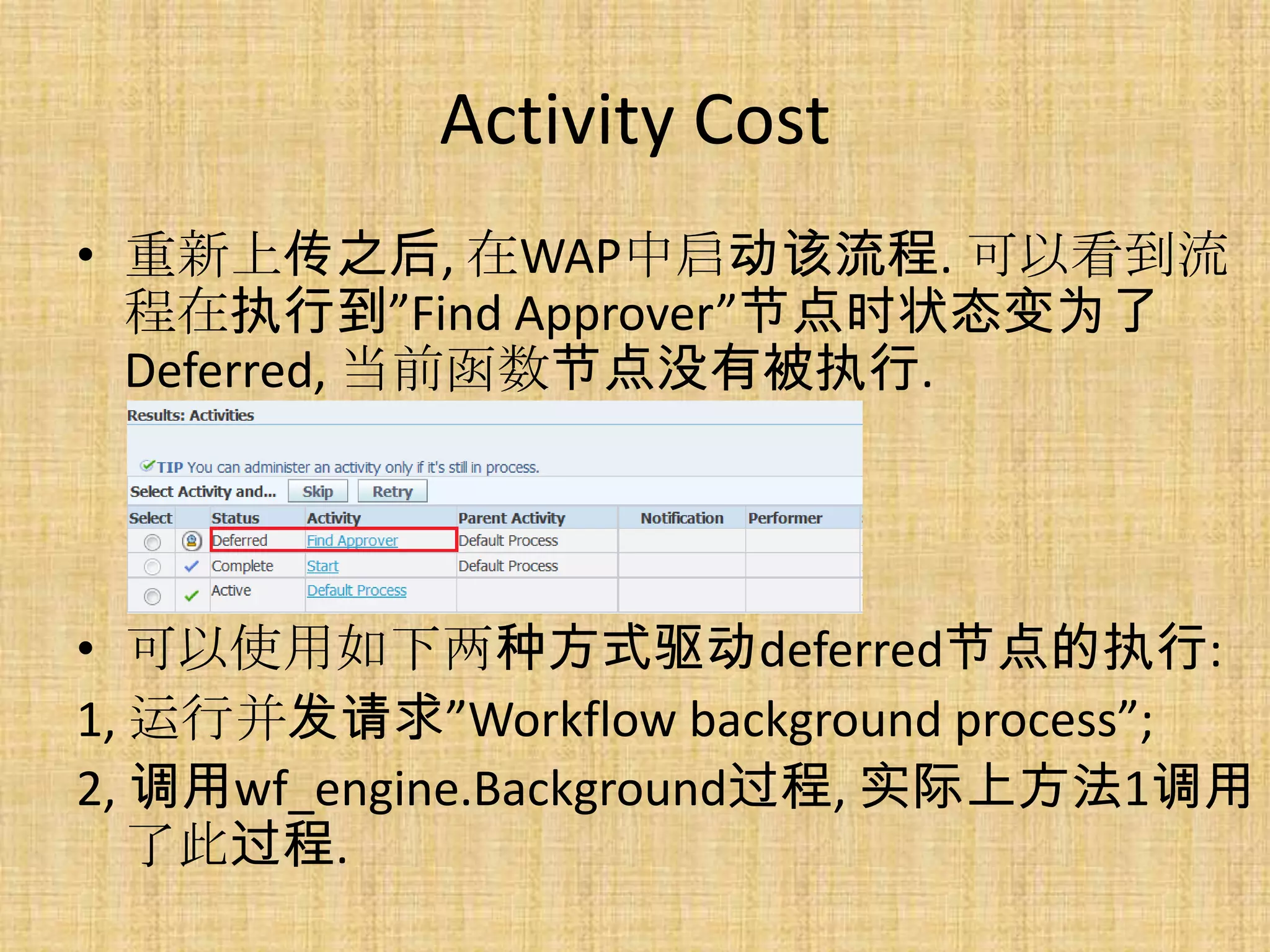

11. Activity Cost
• 重新上传之后, 在WAP中启动该流程. 可以看到流
程在执行到”Find Approver”节点时状态变为了
Deferred, 当前函数节点没有被执行.
• 可以使用如下两种方式驱动deferred节点的执行:
1, 运行并发请求”Workflow background process”;
2, 调用wf_engine.Background过程, 实际上方法1调用
了此过程.

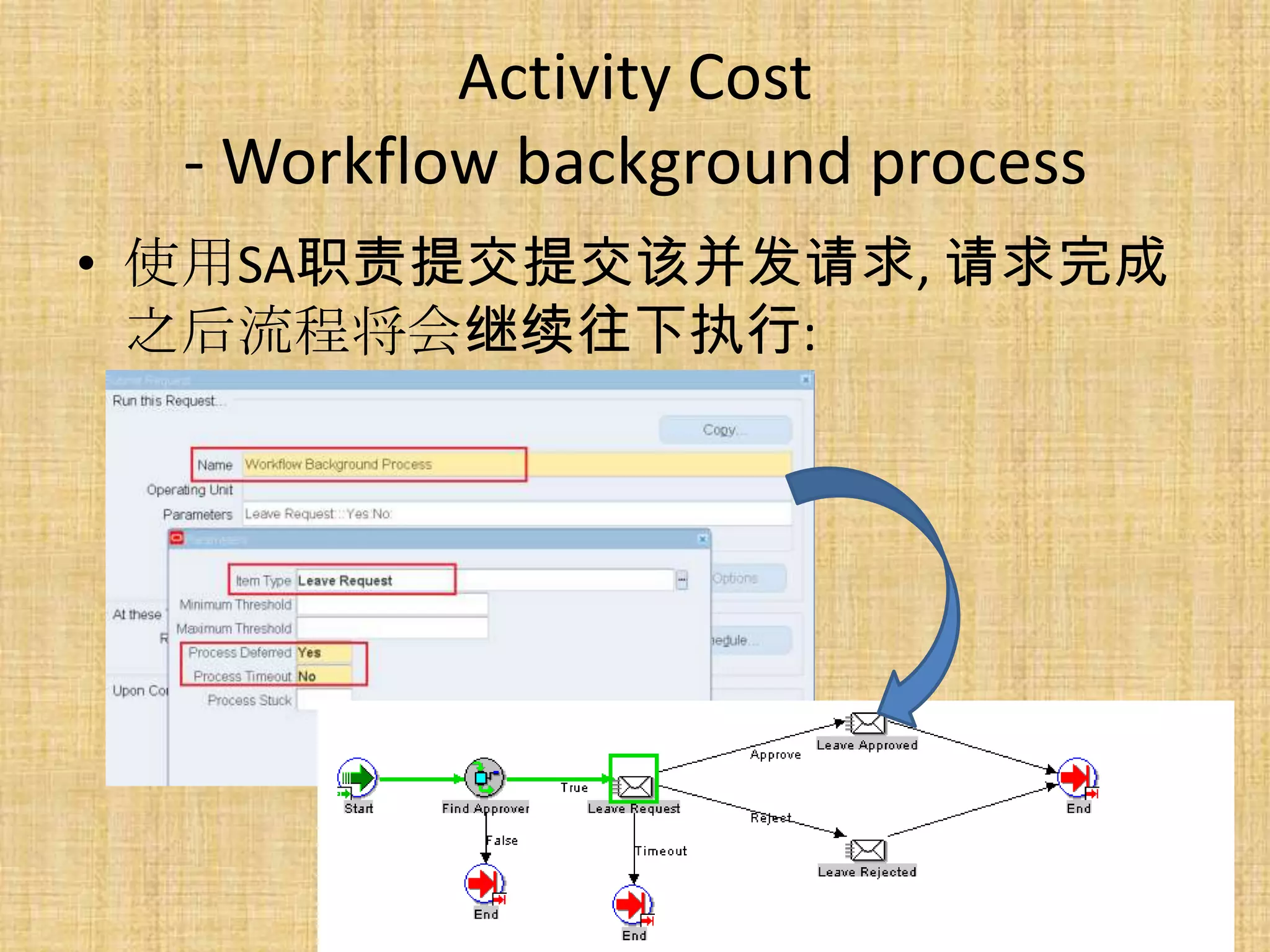

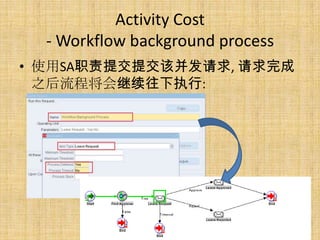

12. Activity Cost
- Workflow background process
• 使用SA职责提交提交该并发请求, 请求完成
之后流程将会继续往下执行:

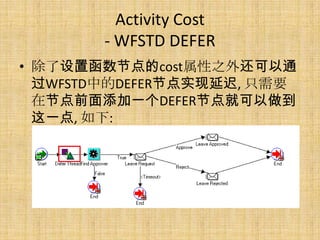

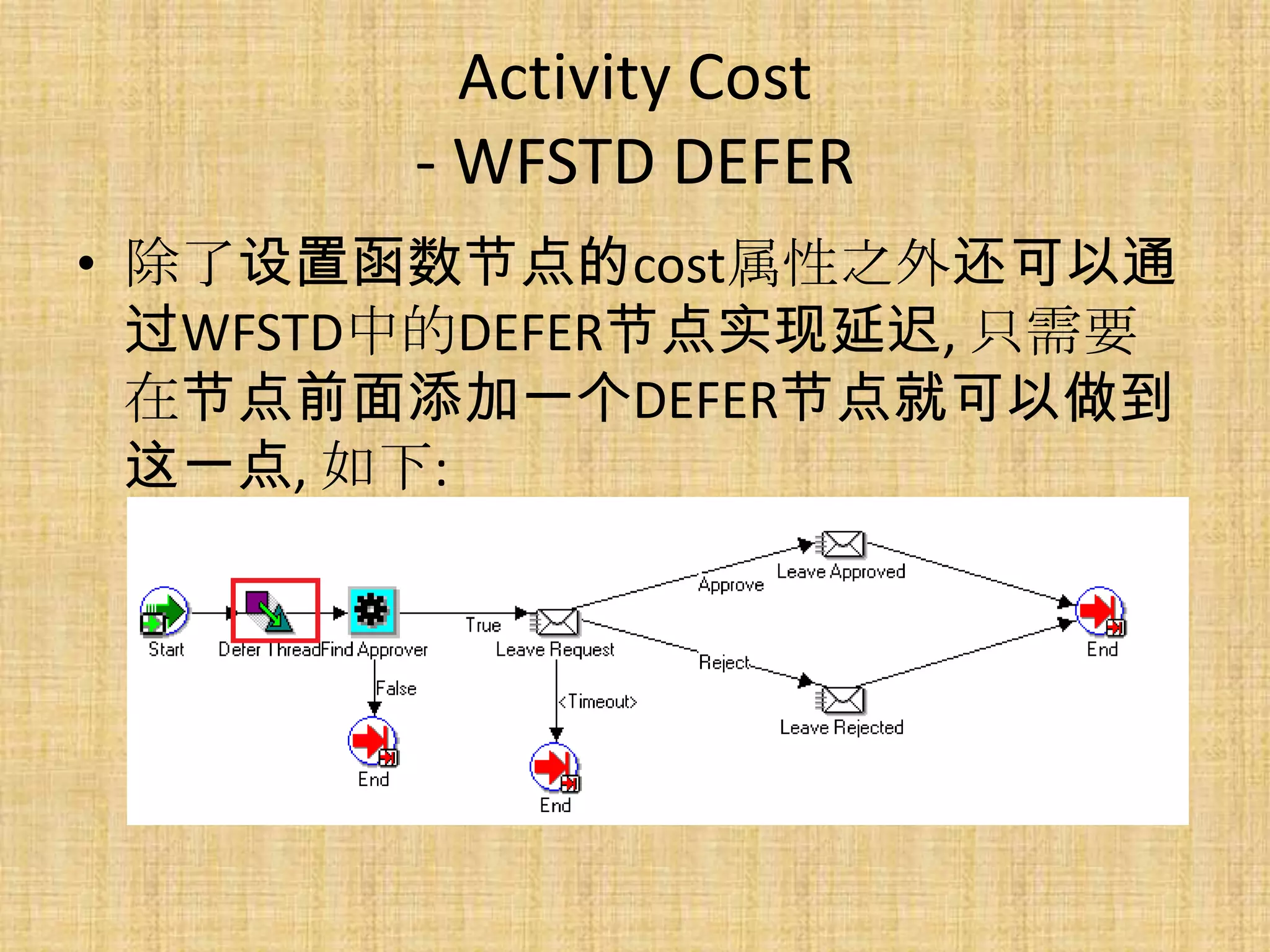

13. Activity Cost
- WFSTD DEFER
• 除了设置函数节点的cost属性之外还可以通
过WFSTD中的DEFER节点实现延迟, 只需要
在节点前面添加一个DEFER节点就可以做到
这一点, 如下:

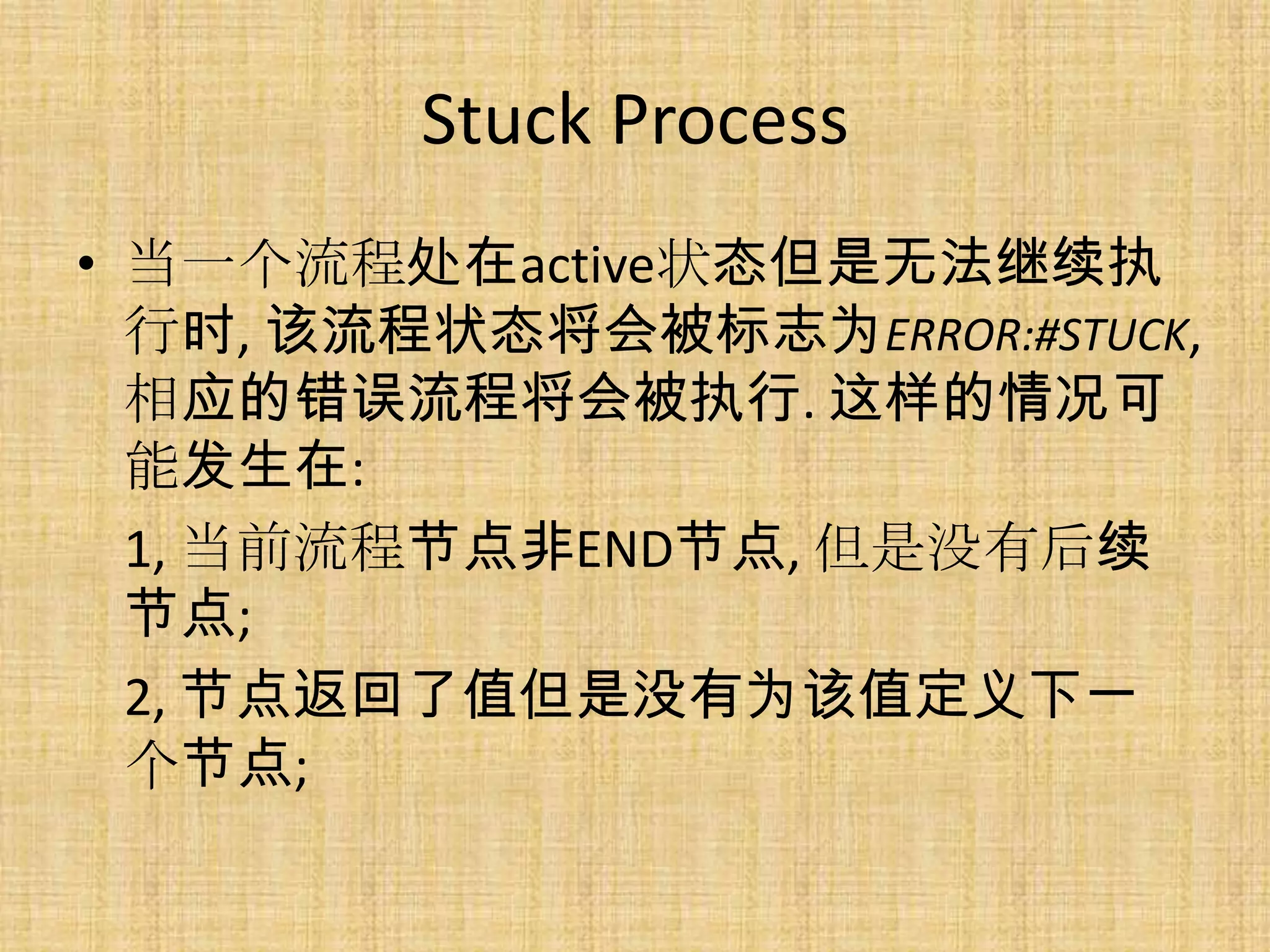

14. Stuck Process
• 当一个流程处在active状态但是无法继续执
行时, 该流程状态将会被标志为ERROR:#STUCK,
相应的错误流程将会被执行. 这样的情况可
能发生在:
1, 当前流程节点非END节点, 但是没有后续
节点;
2, 节点返回了值但是没有为该值定义下一
个节点;

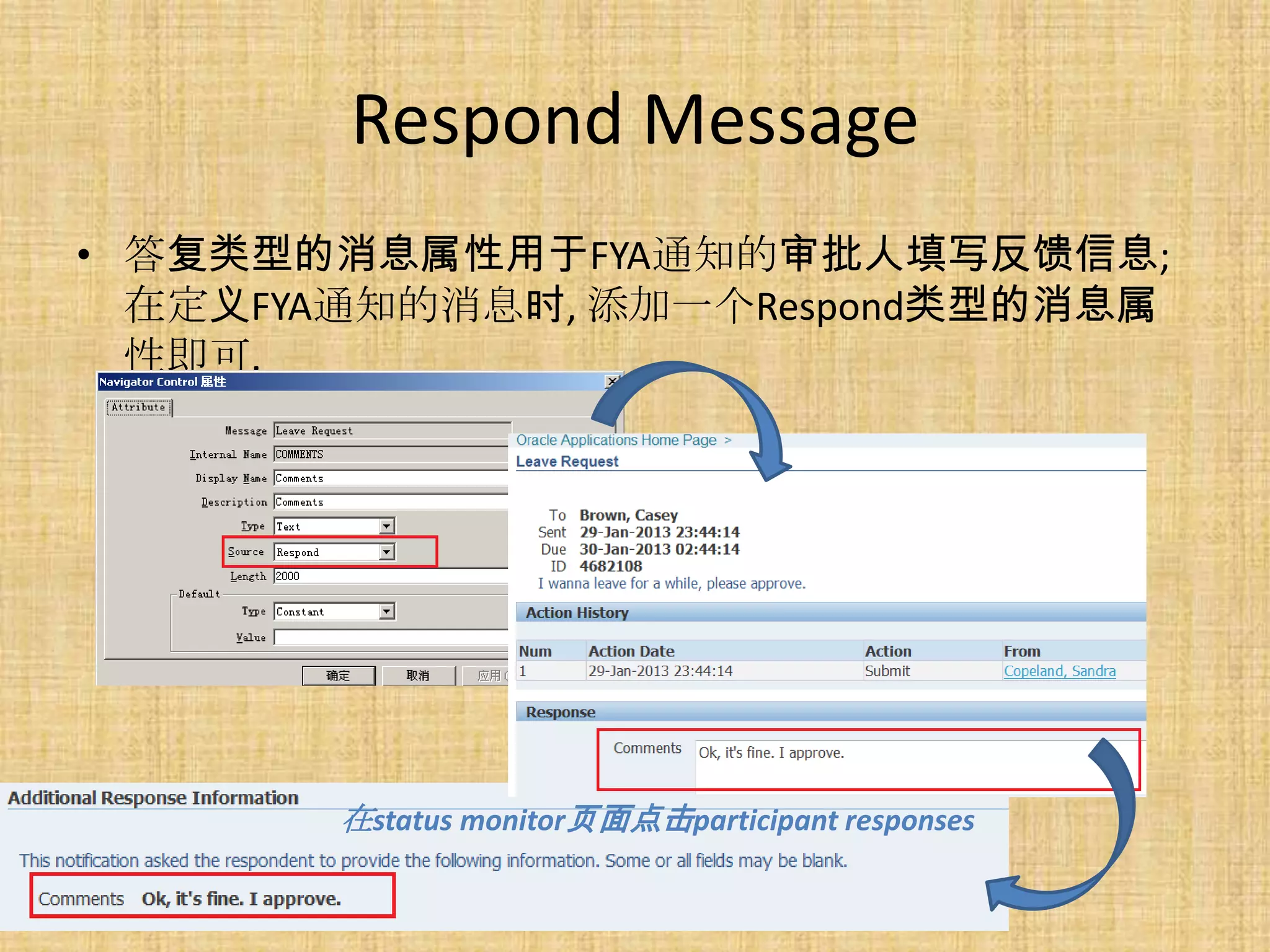

15. Respond Message
• 答复类型的消息属性用于FYA通知的审批人填写反馈信息;
在定义FYA通知的消息时, 添加一个Respond类型的消息属
性即可.
在status monitor页面点击participant responses

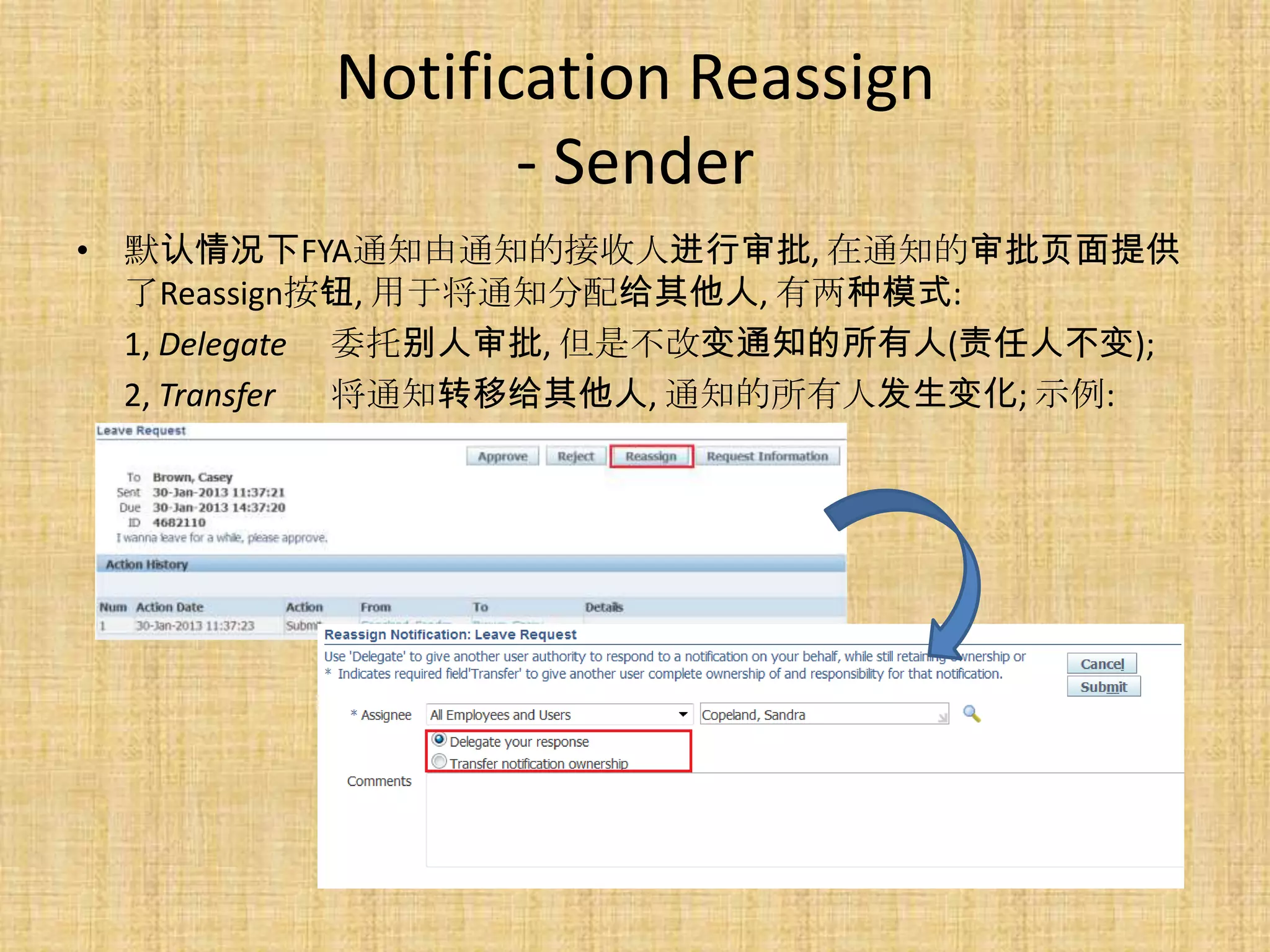

16. Notification Reassign
- Sender
• 默认情况下FYA通知由通知的接收人进行审批, 在通知的审批页面提供
了Reassign按钮, 用于将通知分配给其他人, 有两种模式:
1, Delegate 委托别人审批, 但是不改变通知的所有人(责任人不变);
2, Transfer 将通知转移给其他人, 通知的所有人发生变化; 示例:

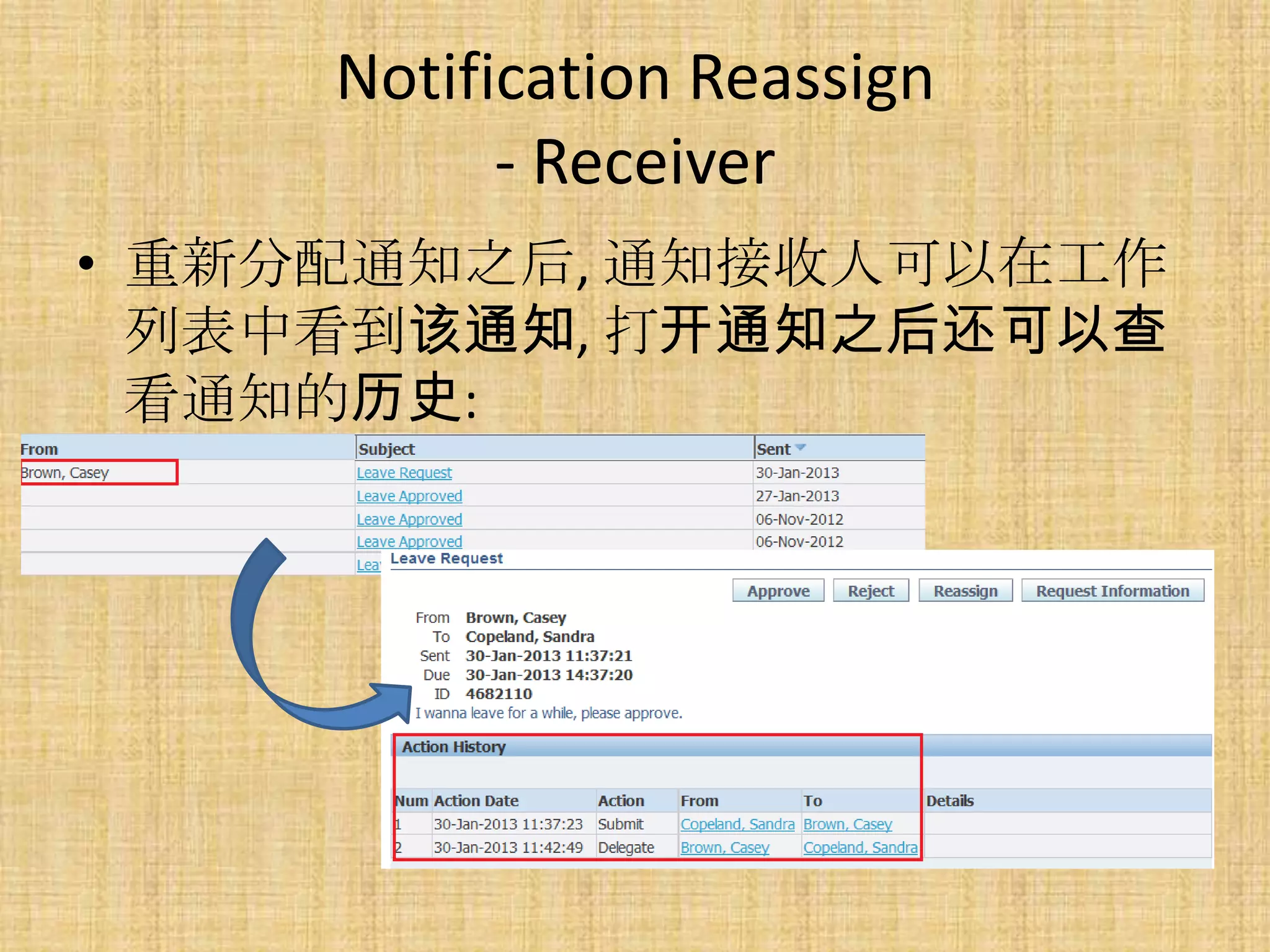

17. Notification Reassign
- Receiver
• 重新分配通知之后, 通知接收人可以在工作
列表中看到该通知, 打开通知之后还可以查
看通知的历史:

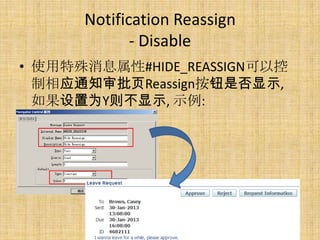

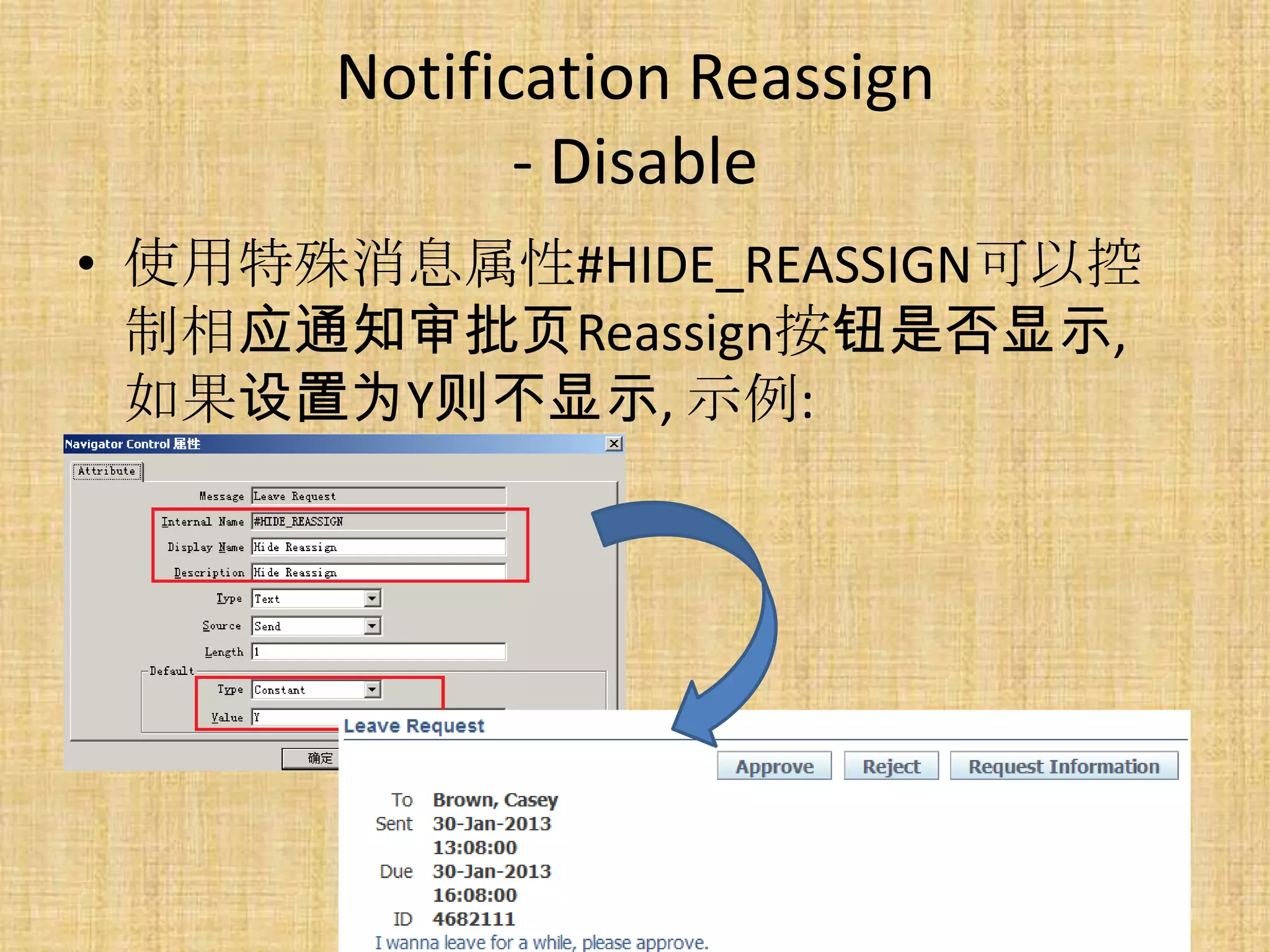

18. Notification Reassign
- Disable
• 使用特殊消息属性#HIDE_REASSIGN可以控
制相应通知审批页Reassign按钮是否显示,
如果设置为Y则不显示, 示例:

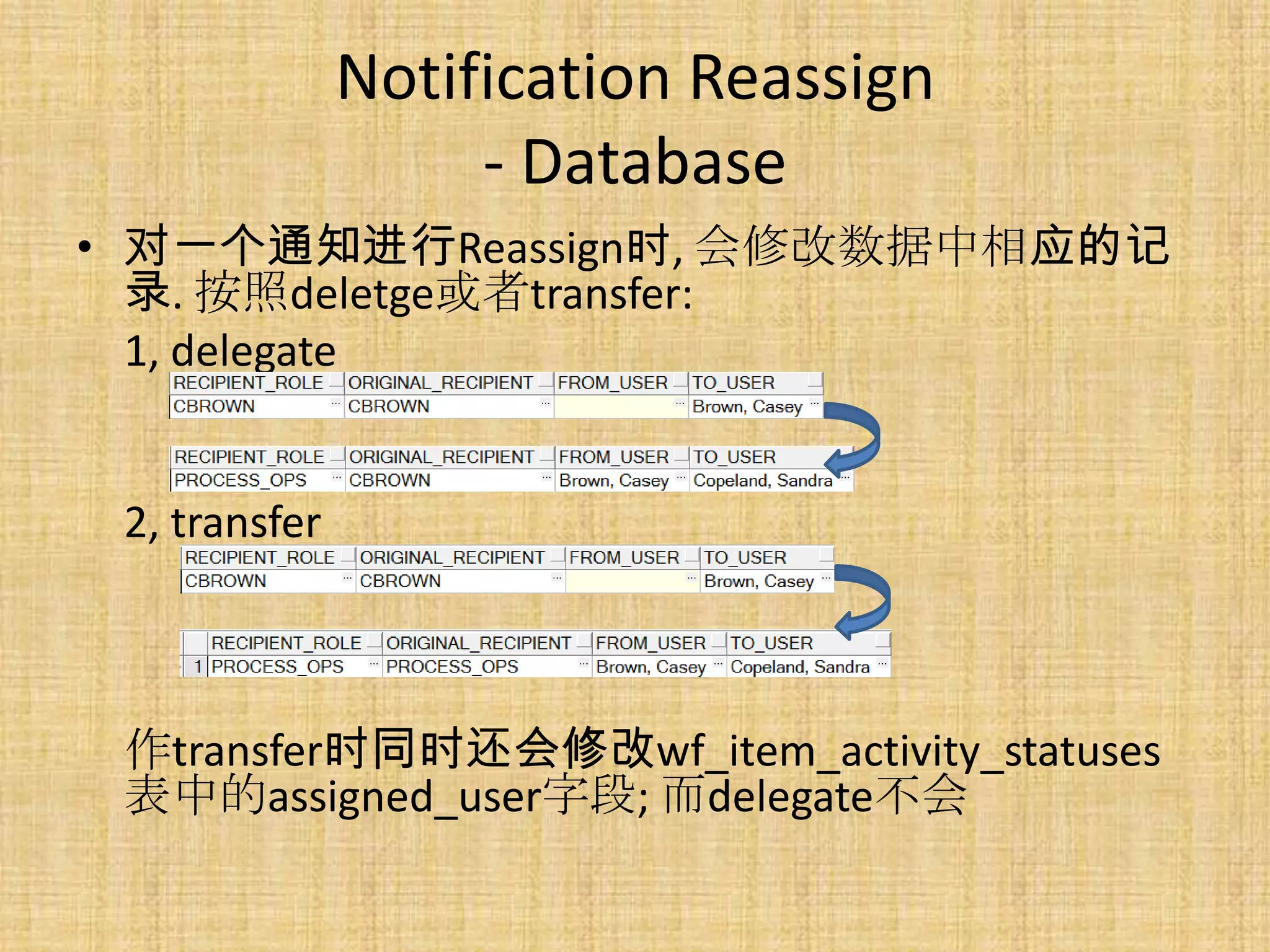

19. Notification Reassign
- Database
• 对一个通知进行Reassign时, 会修改数据中相应的记
录. 按照deletge或者transfer:
1, delegate
2, transfer
作transfer时同时还会修改wf_item_activity_statuses
表中的assigned_user字段; 而delegate不会

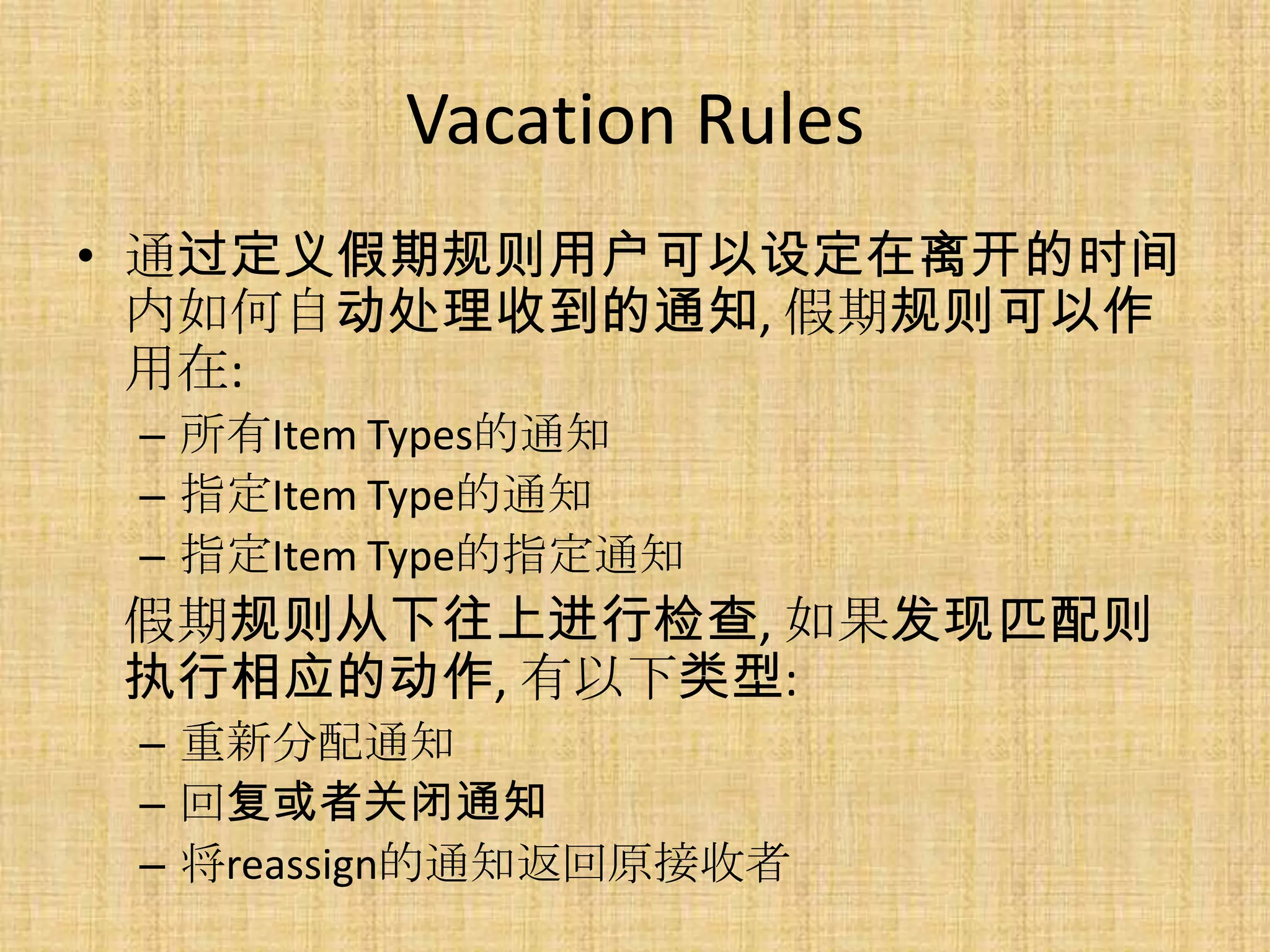

20. Vacation Rules
• 通过定义假期规则用户可以设定在离开的时间
内如何自动处理收到的通知, 假期规则可以作
用在:
– 所有Item Types的通知
– 指定Item Type的通知
– 指定Item Type的指定通知
假期规则从下往上进行检查, 如果发现匹配则
执行相应的动作, 有以下类型:
– 重新分配通知
– 回复或者关闭通知
– 将reassign的通知返回原接收者

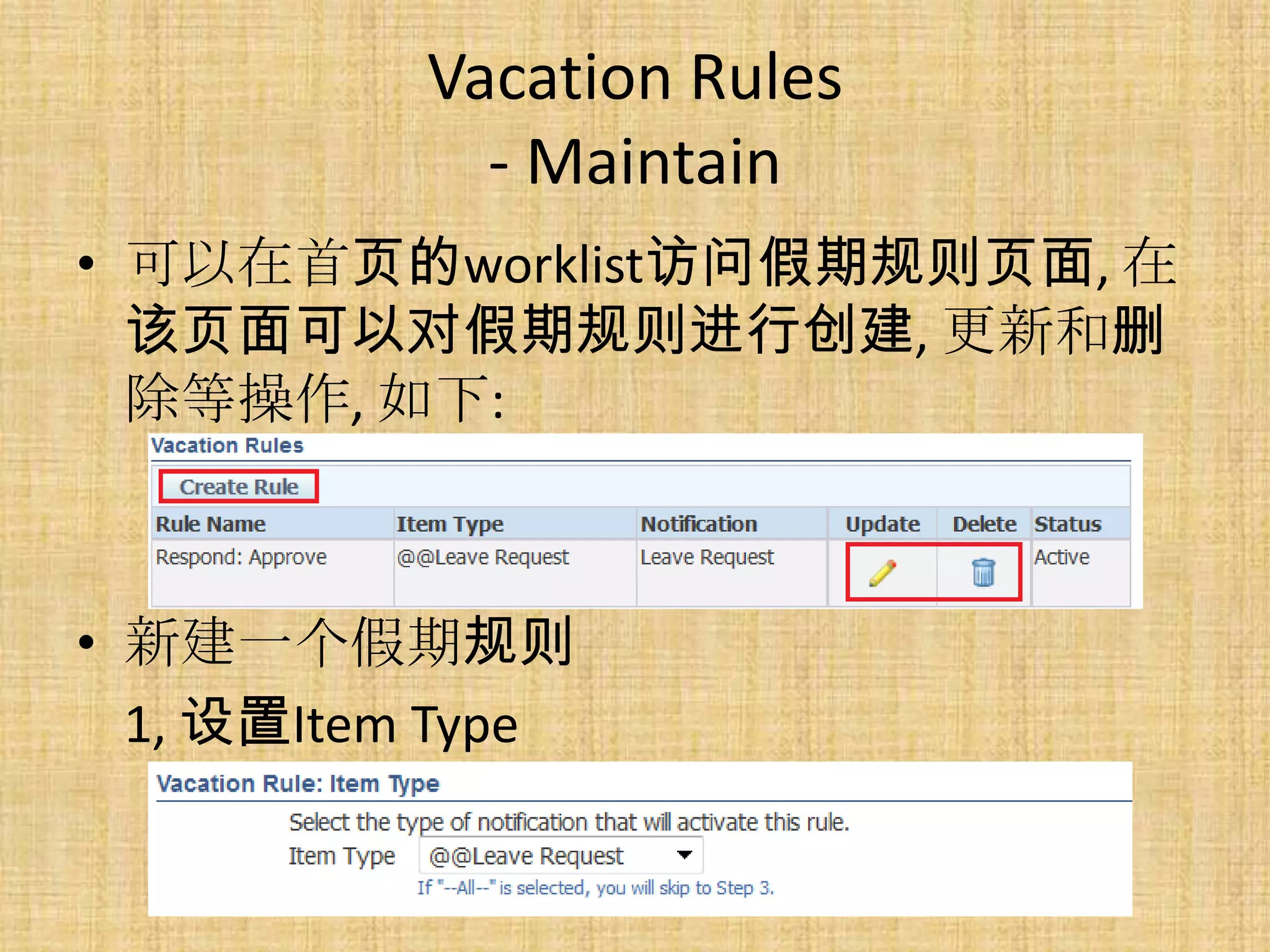

21. Vacation Rules
- Maintain
• 可以在首页的worklist访问假期规则页面, 在
该页面可以对假期规则进行创建, 更新和删
除等操作, 如下:
• 新建一个假期规则
1, 设置Item Type

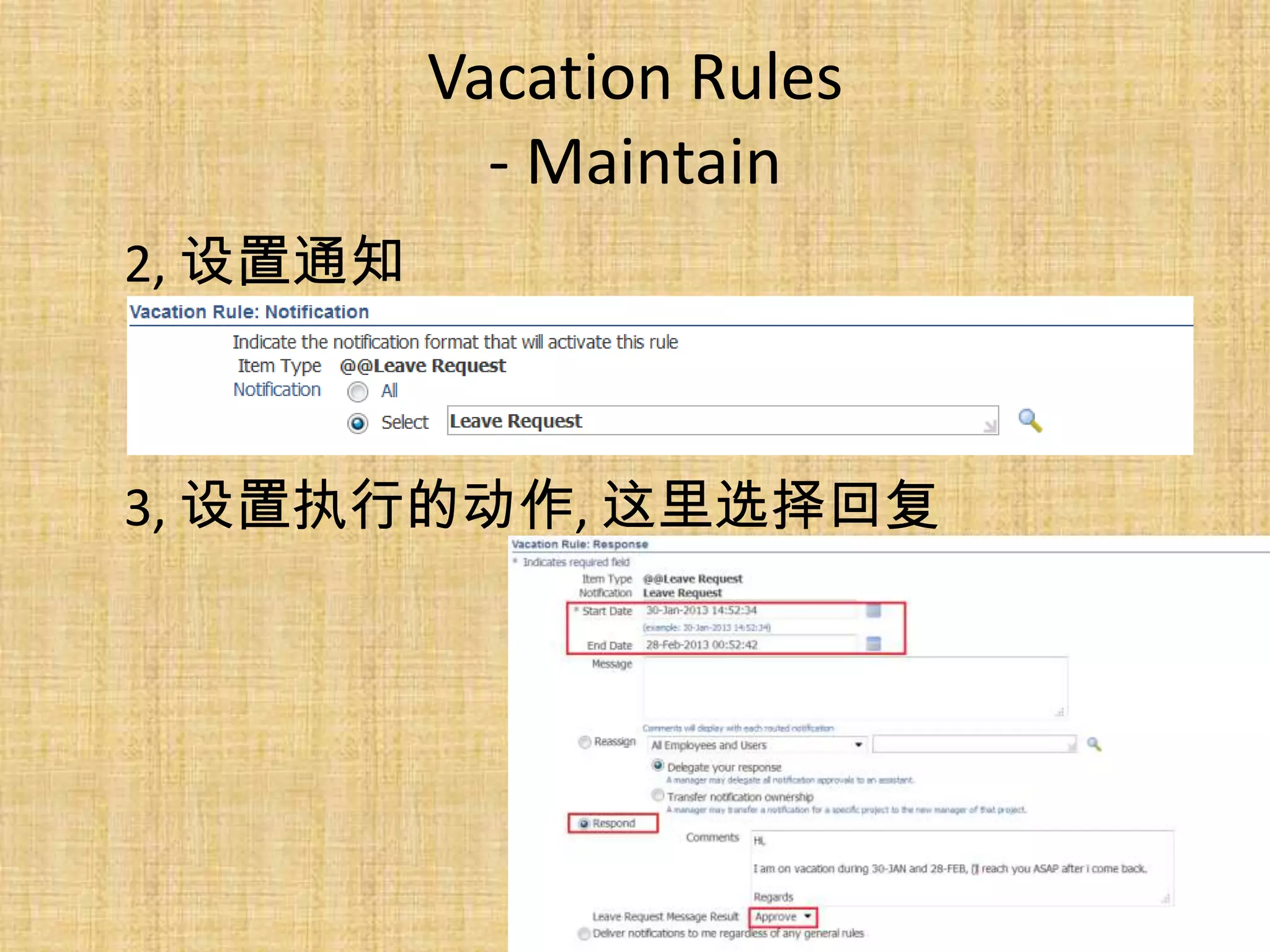

22. Vacation Rules
- Maintain
2, 设置通知
3, 设置执行的动作, 这里选择回复

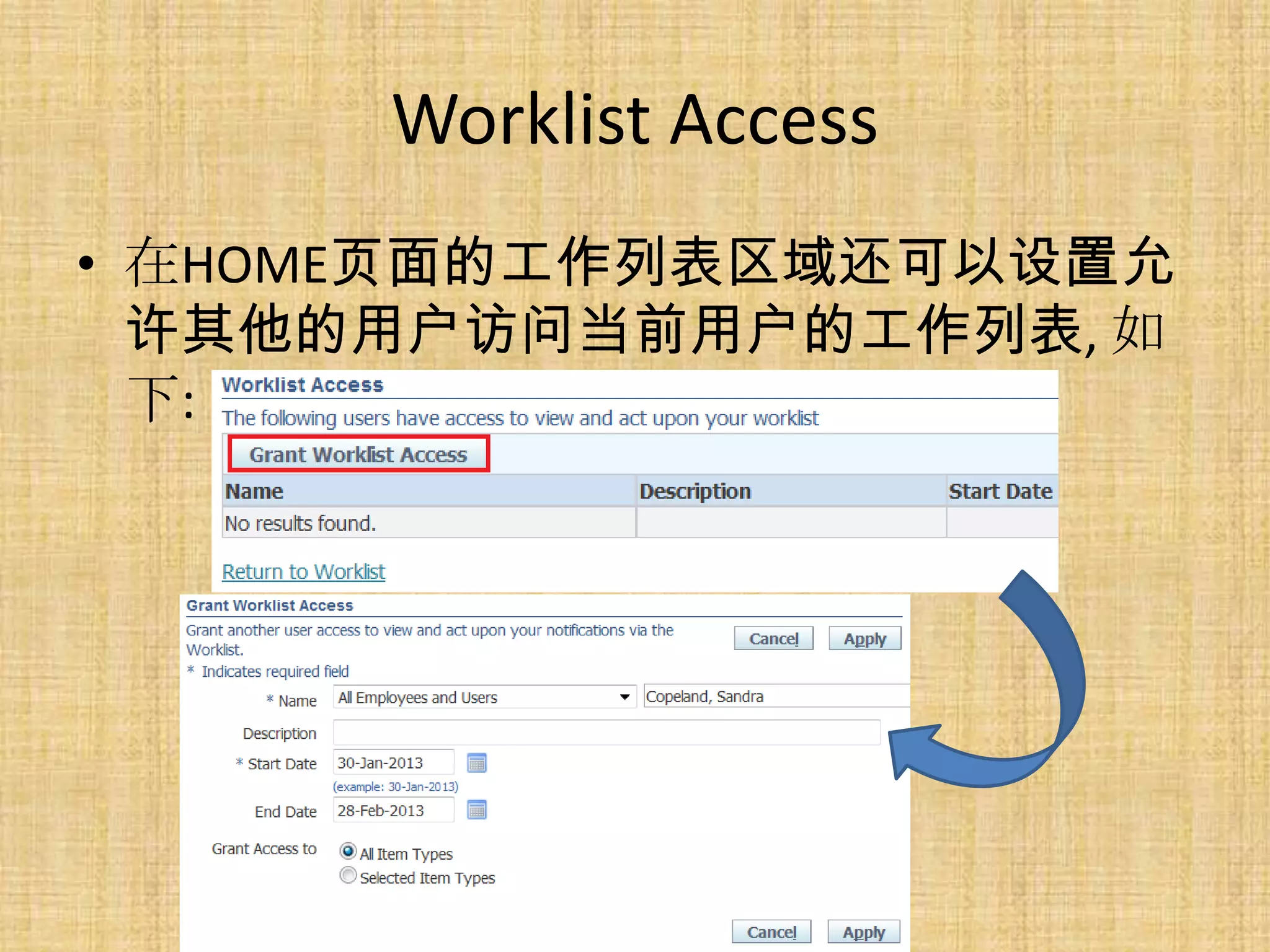

23. Worklist Access
• 在HOME页面的工作列表区域还可以设置允
许其他的用户访问当前用户的工作列表, 如
下:

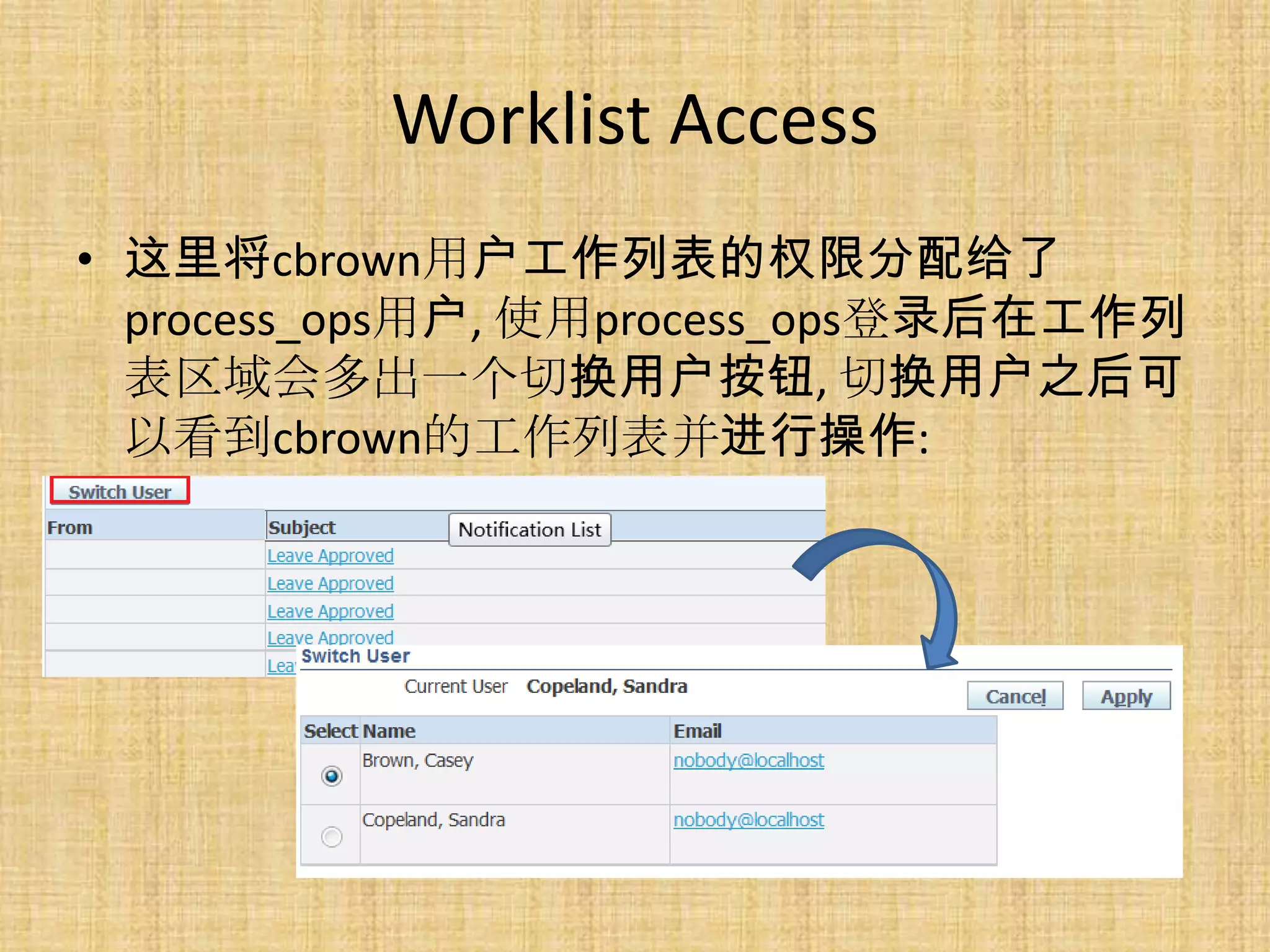

24. Worklist Access
• 这里将cbrown用户工作列表的权限分配给了
process_ops用户, 使用process_ops登录后在工作列
表区域会多出一个切换用户按钮, 切换用户之后可
以看到cbrown的工作列表并进行操作:
