20190927_AWS VPC

マネージメントサービス株式会社
Copyright Management Service Corp. All Rights Reserved.2019/09/27
マネージメントサービス株式会社
デジタルビジネスイノベーションセンター
城光将
VPCについて

Copyright Management Service Corp. All Rights Reserved.
予備知識（リージョン）
• 各地域にあるサーバーのまとまりの単位
• それぞれのリージョンは完全に分離されておりどこかのリー
ジョンで障害が発生しても他のリージョンに影響はないので
障害耐性が高い
• レスポンスが早くなるので基本的には利用場所に近いリー
ジョンを使うことが望ましい
2

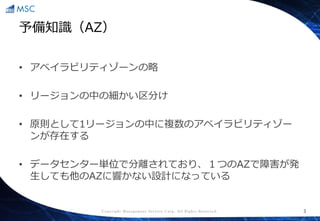

予備知識（AZ）
• アベイラビリティゾーンの略
• リージョンの中の細かい区分け
• 原則として1リージョンの中に複数のアベイラビリティゾー
ンが存在する
• データセンター単位で分離されており、１つのAZで障害が発
生しても他のAZに響かない設計になっている
3

VPCとは
• Virtual Private Cloud の略
仮想プライベートクラウド
• AWSクラウド内にプライベートなネットワークが構築できる
• AWSのサービスにはVPC内で利用するものとVPC外で利用す
るものがある。
4

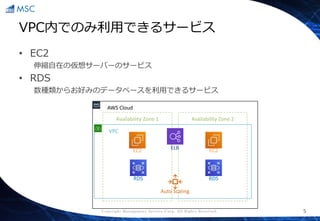

VPC内でのみ利用できるサービス
• EC2
伸縮自在の仮想サーバーのサービス
• RDS
数種類からお好みのデータベースを利用できるサービス
5
VPC
AWS Cloud
Availability Zone 1 Availability Zone 2
EC2 EC2
RDS RDS
ELB
Auto Scaling

VPCの基本コンポーネント
• Internet gateway
VPCをインターネット接続できるようにするコンポーネント
• Subnet
VPCの中にさらに小さなネットワークの集まりを作るコンポーネント
• Route Table
ネットワークの経路を設定するコンポーネント
• Elastic IP
EC2のインスタンスに対して固定IPを割り当てるコンポーネント
6

• NAT gateway
アドレス変換を行うためのコンポーネント
他にも・・・・・・
• Router
• VPC peering
• Endpoints for S3
7

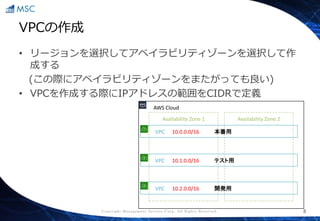

VPCの作成
• リージョンを選択してアベイラビリティゾーンを選択して作
成する
(この際にアベイラビリティゾーンをまたがっても良い)
• VPCを作成する際にIPアドレスの範囲をCIDRで定義
8
VPC 10.1.0.0/16 テスト用
AWS Cloud
VPC 10.0.0.0/16 本番用
VPC 10.2.0.0/16 開発用

CIDR（ Classless Inter-Domain Routing ）
IPアドレスの割り当てと、経路情報の集成を行う技術
65536通りのIPアドレスを使用できる。
9

サブネット
• VPCの中にさらに小さなネットワークの集まりを作るコン
ポーネント
• VPCで設定したアドレス範囲をサブネットに分けて定義
• サブネットを作成する際にはアベイラビリティゾーンとIPア
ドレスを定義する。
（IPアドレスの範囲はVPCで設定した範囲で設定する必要があ
り同一VPC内の他のサブネットとかぶってはいけない。
10

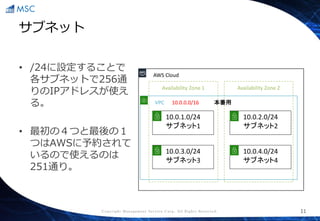

サブネット
• /24に設定することで
各サブネットで256通
りのIPアドレスが使え
る。
• 最初の４つと最後の１
つはAWSに予約されて
いるので使えるのは
251通り。
11
AWS Cloud
VPC 10.0.0.0/16 本番用
10.0.1.0/24
サブネット1
10.0.3.0/24
サブネット3
10.0.2.0/24
サブネット2
10.0.4.0/24
サブネット4

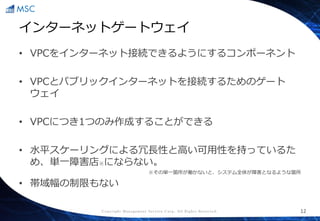

インターネットゲートウェイ
• VPCをインターネット接続できるようにするコンポーネント
• VPCとパブリックインターネットを接続するためのゲート
ウェイ
• VPCにつき1つのみ作成することができる
• 水平スケーリングによる冗長性と高い可用性を持っているた
め、単一障害店※にならない。
※その単一箇所が働かないと、システム全体が障害となるような箇所
• 帯域幅の制限もない
12

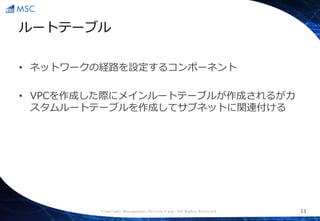

ルートテーブル
• ネットワークの経路を設定するコンポーネント
• VPCを作成した際にメインルートテーブルが作成されるがカ
スタムルートテーブルを作成してサブネットに関連付ける
13

パブリックサブネット
• インターネットゲートウェイに対してのルートを持つルート
テーブルに関連付けられている
• パブリックサブネット内のインスタンスなどのリソースは外
部と直接通信することができる
14

プライベートサブネット
• インターネットゲートウェイに対してのルートを持たない
ルートテーブルに関連付けられている
• プライベートサブネット内のインスタンスなどのリソースは
外部アクセスから保護することができる。
• 各サブネットの間にはローカル接続のルートがあり、プライ
ベートサブネット内のリソースはパブリックサブネット内の
リソースと通信ができる
15

セキュリティグループ
• 仮想ファイアウォール、VPC内のリソースのトラフィックを
制限する。
• 任意の場所からのアクセスや特定のIPアドレスからのアクセ
スを許可しそれ以外をブロックすることができる
• デフォルトですべての受送信が拒否されているため、許可す
るものを設定しホワイトリストとして使用できる
16

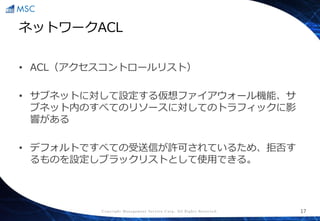

ネットワークACL
• ACL（アクセスコントロールリスト）
• サブネットに対して設定する仮想ファイアウォール機能、サ
ブネット内のすべてのリソースに対してのトラフィックに影
響がある
• デフォルトですべての受送信が許可されているため、拒否す
るものを設定しブラックリストとして使用できる。
17

まとめ
• VPCは、隔離されたプライベートなネットワーク構成をお客
様がコントロールできるサービス
• インターネットゲートウェイを使用することでVPCをイン
ターネットに接続することができる
• サブネットは役割で分担する
パブリックサブネット・・・外部インターネットに接続
プライベートサブネット・・・外部アクセスからリソースを保護
18
